HVI Ochrana před bleskem Workshop praxe DEHN + SÖHNE / protected by ISO 16016

Transkript

1 HVI Ochrana před bleskem Workshop praxe HVI-Workshop_2015

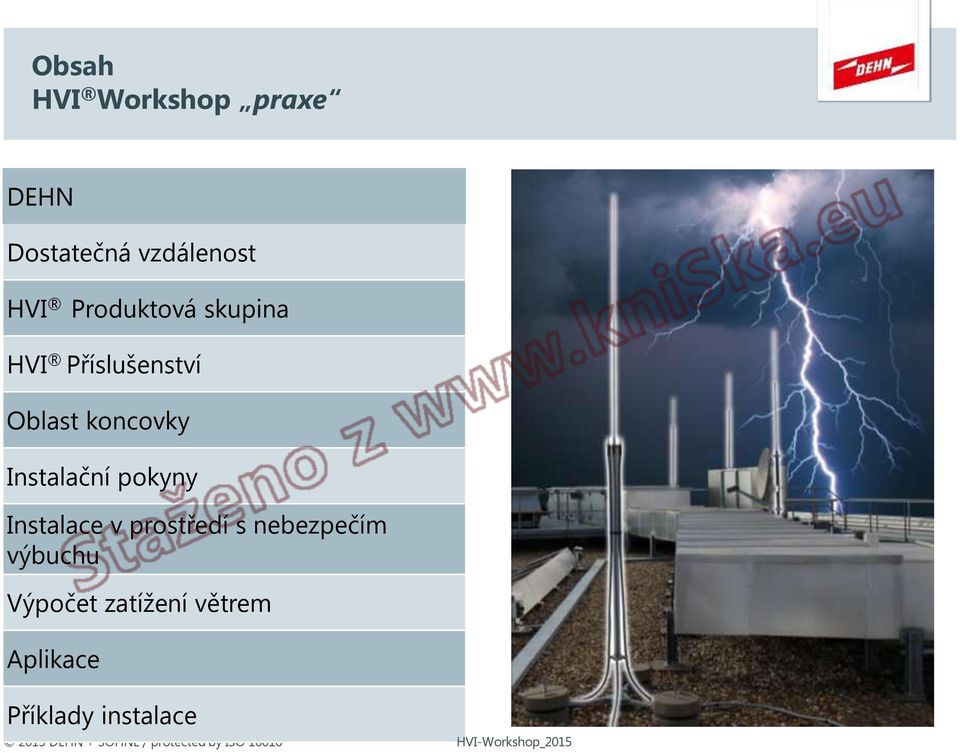

2 Obsah HVI Workshop praxe DEHN Dostatečná vzdálenost HVI Produktová skupina HVI Příslušenství Oblast koncovky Instalační pokyny Instalace v prostředí s nebezpečím výbuchu Výpočet zatížení větrem Aplikace Příklady instalace HVI-Workshop_2015

3 Speaker Martin Schmidt Support Engineer International Technical Services & Support DEHN + SÖHNE GmbH + CO.KG. Hans-Dehn-Str Neumarkt Tel.: FAX: martin.schmidt@dehn.de

4 Přednáší Jan Hájek DEHN + SÖHNE GmbH + Co.KG. organizační složka Praha mobil info@dehn.cz jan.hajek@dehn.cz

5 Ochrana před bleskem Dostatečná vzdálenost HVI-Workshop_2015

6 Jímací soustava Systém svodů Zemnící soustava Dostatečná vzdálenosts Vyrovnání potenciálu blesku Části systému ochrany před bleskem (LPS) Systém ochrany před bleskem dle IEC HVI-Workshop_ / 1534_E_1

7 Co to je dostatečná vzdálenost? HVI-Workshop_2015

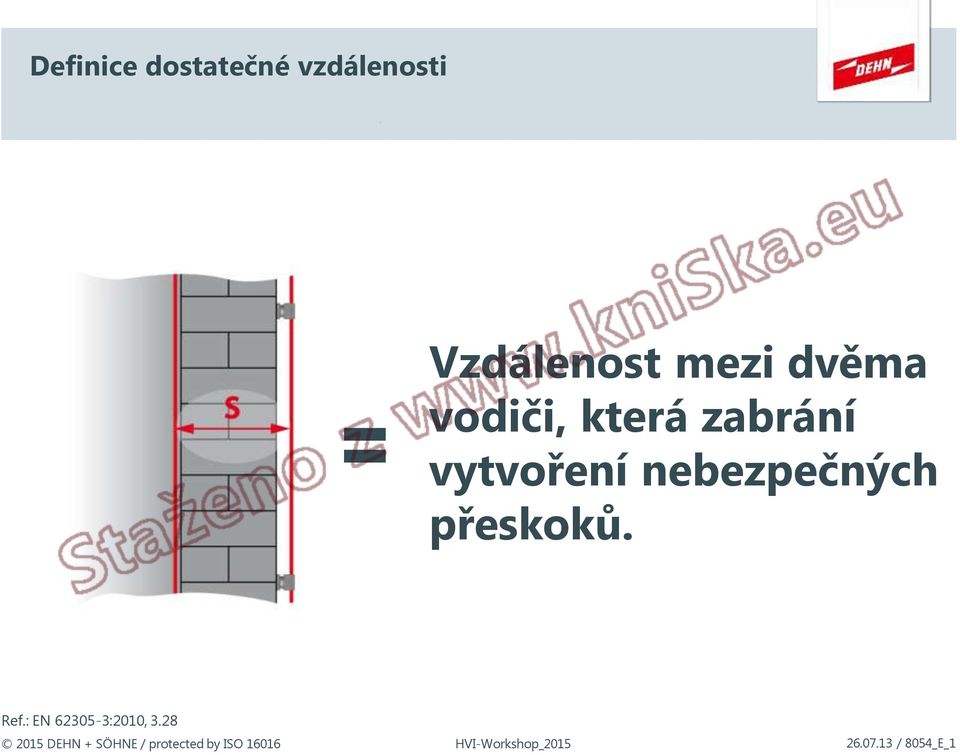

8 Definice dostatečné vzdálenosti = Vzdálenost mezi dvěma vodiči, která zabrání vytvoření nebezpečných přeskoků. Ref.: EN :2010, 3.28 HVI-Workshop_ / 8054_E_1

9 Dostatečná vzdálenost není dodržena! Chybná instalace s Venkovní teplotní čidlo s: Dostatečná vzdálenost HVI-Workshop_ / 3709_E_1

10 Nedodržení dostatečné vzdálenosti! Chybná instalace s s s: Dostatečná vzdálenost HVI-Workshop_ / 3709_E_2

11 délka vodiče svodu Dostatečná vzdálenost od vnitřních kovových součástí stavby s l [m] indukční smyčka 5 l lineární růst dostatečné vzdálenosti s MEB 1 MEB: Main Earthing Busbar 0 HVI-Workshop_ s [m] / 4503_E_1

12 ČSN EN ed. 2, příloha E E.5 Vnější systém ochrany (hromosvod) E Izolovaný (oddálený) LPS Izolovaný vnější LPS by měl být použit, když by průchod bleskového proudu způsobil ve spojených vnitřních vodivých částech škody na stavbě nebo na jejím vnitřním vybavení. POZNÁMKA 1 Použití izolovaného LPS je výhodné tam, kde se předpokládá, že změny na stavbě mohou vyžadovat změny LPS. LPS, který je spojen s vodivými částmi stavby a se systémem pospojování jen na úrovni terénu, je definovaný jako izolovaný dle 3.3. Izolovaný LPS je provedený buď jímacími tyčemi nebo stožáry, které jsou instalovány vedle chráněné stavby nebo prostřednictvím zavěšených venkovních vodičů mezi stožáry, které dodrží dostatečnou vzdálenost podle 6.3. HVI-Workshop_ / 6048_E_1

13 Řešení HVI-Workshop_2015

14 DEHNiso Jímače a distanční vzpěry Jímač obj.č detail detail Umělá hmota vyztužená skelnými vlákny (GRP) DEHNiso spacer obj.č HVI-Workshop_ / 3652_E_1

15 DEHNiso Combi set Umělá hmota vyztužená skelnými vlákny (GRP) HVI-Workshop_ / 3756_E_1

16 Izolovaný systém ochrany před bleskem HVI-Workshop_ / 8470_E_1

17 Izolovaný systém jímací soustavy DEHNiso Zdroj: Wettingfeld GmbH + Co. KG, Krefeld HVI-Workshop_ / 3773_E_2

18 Izolovaný systém jímací soustavy DEHNiso Zdroj: Wettingfeld GmbH + Co. KG, Krefeld HVI-Workshop_ / 3773_E_4

19 Izolované svody Instalace za pomoci vzpěry HVI instalace na fasádě Zdroj: Wettingfeld GmbH + Co.KG, Krefeld HVI-Workshop_ / 3793_E_1

20 HVI ochrana před bleskem HVI produktová skupina HVI-Workshop_2014

21 HVI (black) HVI (grey) HVI light DEHNconH Dostatečná vzdálenost HVI long HVI power HVI power long HVI Conductor Produktová skupina a její historie 90 cm 75 cm 45 cm HVI installation / 8271_E_3

22 Dostatečná vzdálenost s Schopnosti HVI produktové skupiny 90 cm HVI power 75 cm HVI 45 cm HVI light *Vodič HVIlight od roku 2016 testován na 150 ka Schopnost vést bleskový proud (10/350 µs) 100 ka* 150 ka 200 ka / 8271_E_2

23 Vodič HVI druhy provedení Vodič HVI light Vodič HVI long Vodič HVI power Ø 20 mm 19 mm² s 45 cm Ø 20 mm (23 mm (šedý)) 19 mm² s 75 cm HVI installation Ø 27 mm 25 mm² s 90 cm / 8262_E_2

24 Vodiče HVI Maximální délka vodiče při k c = 1 Pokud je použit jeden svod (k c = 1), je maximální délka vodiče HVI tohoto svodu omezena dostatečnou vzdáleností na l max : k c s =k i l k m l = k m k i k c s l max = Vodič l max (at k m = 1 [air]) k m ki s equiv Typ s equiv (vzduch) LPL I (k i = 0.08) LPL II (k i = 0.06) LPL III and IV (k i = 0.04) HVI light 45 cm not possible 7.5 m m HVI 75 cm not possible 12.5 m m HVI power 90 cm m 15 m 22.5 m HVI installation / 9486_E_1

25 HVI ochrana před bleskem Příslušenství HVI-Workshop_2014

26 Test acc. to IEC Vodič HVI long instalovaný uvnitř/vně podpůrné trubky Vodič HVI long Jímací tyč 1000 mm nebo 2500 mm Schopnost vést bleskový proud včetně příslušenství 150 ka (10/350µs), dle třídy LPS II Připojení hliníkové části podpůrné trubky na vyrovnání potenciálu (funkční vyrovnání potenciálu) / 8370_E_1

27 Vodič HVI long HVI-Workshop_ / 8263_E_5

28 Vodič HVI long instalovaný uvnitř podpůrné trubky HVI-Workshop_ / 8263_E_7

29 Vodič HVI long instalovaný uvnitř a vně podpůrné trubky HVI-Workshop_ / 8263_E_12

30 Vodič HVI (vystrojený) Technická data Materiál vodiče Materiál izolace Materiál pláště Cu PE PVC Vodič HVI Min. délka 6 m obj.č Typ vodiče černý šedý S jedním připojovacím členem nalisovaným na vodiči a druhým volným Pro instalaci uvnitř podpůrné trubky objednatelný po 0.5 m HVI-Workshop_ / 8830_E_1

31 Vodič HVI (vystrojený) Technická data Materiál vodiče Materiál izolace Materiál pláště Cu PE PVC Vodič HVI Min. délka 6 m obj.č Typ vodiče černý šedý S jedním připojovacím členem nalisovaným na vodiči a druhým volným Pro instalaci vně podpůrné trubky Objednatelný po 0.5 m HVI-Workshop_ / 8831_E_1

32 HVI ochrana před bleskem Technická data Vodič HVI long Equivalent dostatečné vzdálenosti Délka Materiál vodiče Průřez jádra vodiče s 0.75 m (vzduch) s 1.50 m (pev. materiál) 100 m Cu 19 mm² obj.č Typ vodiče černý šedý Vnější průměr vodiče 20 mm 23 mm Pro úpravu na místě instalace Rozměr bubnu: přibližně Ø 800 x 485 mm / 8351_E_1

33 Sada připojovacích prvků pro vodič HVI long instalovaný uvnitř podpůrné trubky Technická data Vnější průměr 20 mm Materiál Nerezová ocel Připoj. prům. Ø 10 mm Zajišťovací šroub M6 x 8 mm obj.č Typ vodiče černý šedý Připojovací prvky Připojovací členy pro oba konce vodiče Připojovací člen pro instalaci do podpůrné trubky Smršťovací trubice pro připojení a překrytí jsou součástí balení / 8355_E_1

34 Podpůrná trubka Pro zabránění záměny a omezení montážních chyb jsou podpůrné trubky vybaveny nálepkou s upozorněním HVI-Workshop_ / 9486_E_1

35 HVI power Conductor Podpůrná trubka se stranovým vývodem v trojnožce HVI-Workshop_ / 8832_E_1

36 GRP/Al GRP/Nerez 1000 mm 2500 mm Vodič HVI long Podpůrná trubka s jímačem Technická data Vnější Ø 50 mm průměr Materiál GRP / Al / Nerez Rozsah -50 to +100 C teplot Jímač Ø 10 mm, L 1000 mm, StSt Podpůrné trubky Ø 22 / 16 / 10 mm, L 2500 mm, Al/StSt Délka 3200 mm 4700 mm 3200 mm 4700 mm obj.č S integrovanou oblastí koncovky (pružinová svorka) Připojení na vyrovnání potenciálu prostřednictvím hliníkové/nerezové části podpůrné trubky HVI-Workshop_ / 8776_E_1

37 Podstavec pro podpůrné trubky Tříramenný stojan pro vodič HVI vedený v podpůrné trubce Technická data Materiál Poloměr Prostor potřebný pro instalaci nerez/žár. pozink. ocel 620 mm obj.č x 1450 mm Trojnožka Možnost přizpůsobení pro střechu se sklonem do 10 Připojení trojnožky na systém vyrovnání potenciálu Počet betonových podstavců dle odolnosti vůči větru HVI-Workshop_ [ ] / 9537_E_1

38 Tříramenný stojanpro podpůrné trubky Malá trojnožka Technická data Materiál Poloměr Prostor potřebný pro instalaci Nerez 600 mm obj.č x 1200 mm Možnost přizpůsobení pro střechu se sklonem do 5 Připojení trojnožky na systém vyrovnání potenciálu Počet betonových podstavců dle odolnosti vůči větru Detailní instrukce pro montáž v návodu č Malá trojnožka HVI-Workshop_ / 8779_E_1

39 Příslušenství pro stojan Sada závitových tyčí pro trojnožku Technická data Materiál Nerezová ocel Množství bet. podst. 1 4 Délka obj.č. M16 x 340 mm M16 x 520 mm M16 x 650 mm Sada závitových tyčí Počet betonů závisí na velikosti trojnožky rychlosti větru Detailní instrukce pro montáž v návodu č HVI-Workshop_ / 8783_E_1

40 Porovnání stability mezi tříramenným stojanem a čtyřramenným Stabilita stoupne o 90% pouze přidáním jedné nohy! / 8486_E_1

41 Stojan pro podpůrnou trubku Malý čtyřramenný stojan Technická data Materiál Poloměr Prostor potřebný pro instalaci Nerezová ocel 600 mm obj.č x 1200 mm Malý čtyřramenný stojan Možnost přizpůsobení pro střechu se sklonem do 5 Připojení trojnožky na systém vyrovnání potenciálu Počet betonových podstavců dle odolnosti vůči větru Detailní instrukce pro montáž v návodu č HVI-Workshop_ / 8781_E_1

42 Příslušenství pro stojan Sada závitových tyčí pro čtyřramenný stojan Technická data Materiál Nerez Množství betonů 1 4 Délka obj.č. M16 x 340 mm M16 x 520 mm M16 x 650 mm Sada závitových tyčí Počet betonů závisí na velikosti stojanu a rychlosti větru Detailní instrukce pro montáž v návodu č HVI-Workshop_ / 8784_E_1

43 Variabilní oblast koncovky v místě napojení na kovový parapet conductor holder, e.g. obj.č Source: DEHN Installation instructions No. 1841_06.14 HVI-Workshop_ / 8398_E_1

44 Distanční vzpěra se svorkou PA Technická data Podpěra vedení Ø 20 mm Materiál vzpěry Al Materiá svorky Nerez. ocel Délka vzpěry 705 mm obj.č Distanční vzpěra Větrná zóna: 2 (rychlost větru 142 km/h) Kategorie terénu III: příměstský, průmyslový terén Výška nad povrchem: max. 40 m Výška nad mořem : 800 m HVI-Workshop_ / 8793_E_1

45 200 ka svorky pro LPL I a II Technická data Schopnost vést bleskový proud Materiál Obj.č. 200 ka (10/350 µs) Nerezová ocel Označení zkušební svorka zkušební svorka svorka MV svorka MV spojka pro pásek svorka KS Typy s pérovou podložkou Návod pro instalaci č Vyšší utahovací moment 200 ka svorky obj.č obj.č obj.č obj.č obj.č obj.č HVI installation / 8791_E_1

46 Oblast koncovky Stěna HVI-Workshop_2014

47 Oblast koncovky Vodič HVI Oblast koncovky na stěně objektu V celé délce musí být vodič HVI v ochranném prostoru jímací soustavy a všechny kovové díly jako jsou např. atiky musí být také v ochranném Vodič HVI prostoru jímací soustavy a nesmí být s s ní spojené, ale připojené na zemnící soustavu. Připojená atika nesmí být spojená s jímací soustavou V tomto prostoru nesmí být vodivé části jako je armování, nebo elektrická instalace. s = dostatečná vzdálenost s počítána s faktorem materiálu k m = / 4196_E_1

48 Oblast koncovky Vodič HVI Oblast koncovky na stěně objektu Ekvip. vyrov. Vodič HVI s V tomto prostoru nesmí být kovové části jako armování, vodiče atd. s počítáno s faktorem materiálu k m = 0.5 s = dostatečná vzdálenost / 4196_E_2

49 oblast koncovky Vodič HVI Oblast koncovky na stěně vyrov. potenciálu stěna objektu kovové armování DEHNiso držák s faktorem materiálu k m = 0.7 a 0.5 m* s s = dostatečná vzdálenost *možné pouze pokud je s 0.5 m / 4196_E_7

50 Shrnutí HVI-Workshop_2014

51 Vodič HVI Mříž na střeše [ ] / 9538_E_1

52 HVI ochrana před bleskem Montážní pokyny HVI-Workshop_2014

53 HVI ochrana před bleskem Montážní návod source: DEHN installation instructions / Publication No. 1841_ / 6729_E_1

54 Souhrnné informace HVI Conductor HVI-Workshop_2014

55 HVI ochrana před bleskem Produktové portfolio se sestává z vodiče HVI, spojovacích prvků a dalšího podpůrného materiálu určeného pro instalaci vodiče. Montáž vodičů HVI je zásadně možná pouze v mezích údajů a podmínek uvedených v tomto montážním návodu. Montážní práce při instalaci vodičů HVI smějí provádět pouze kvalifikované a vyškolené osoby (odborné síly v oboru ochrany před bleskem). Doporučujeme účast na odborném školení k produktům řady HVI ve společnosti DEHN + SÖHNE v Německu. Dodávané komponenty systému HVI jsou ověřeny jako celkový systém. Kombinace s jakýmikoli díly od jiných výrobců není přípustná. Vodič HVI je vhodný k venkovní pokládce a od místa koncovky může být veden např. po střechách, ve stěnách, pod omítkou, v betonu nebo ve fasádních konstrukcích. Vodič však není určen pro trvalé působení vody. Pouze vodič HVI s přídavným šedivým pláštěm může být ukládán do země, např. k připojení svodu na budově k obvodovému zemniči na vzdálenost max. 2 m. Vodiče HVI nelze použít pro lokální přemístění potenciálových trychtýřů v zemi (nebezpečné krokové napětí). source: DEHN installation instructions / Publication No. 1841_ / 6729_E_2

56 Montáž připojovacích členů Vodič HVI HVI-Workshop_2014

57 Nářadí pro vodič HVI Technická data Vodič Ø až 32 mm Materiál nástrojová ocel Délka ca 600 mm Váha ca 1.5 kg obj.č HVI cutter Pro stříhání vodičů HVI (vnější průměr 20 / 23 / 27 mm) Pro jednoduché osazení připojovacího členu / 8366_E_1

58 HVI ochrana před bleskem Montáž připojovacího členu Montáž připojovacího členu: odstranit izolaci vodiče HVI v délce 35 mm odstranit šedý plášť za pomoci DEHNhelix našroubovat připojovací člen utáhnout zajišťovací šrouby source: DEHN installation instructions / Publication No. 1841_12.14, Figure / 9487_E_1

59 Nářadí pro vodič HVI Stripovací nástroj k odizolování jedno- /vícedrátových vodičů. Univerzální držák pro obě provedení hlav. Provedení hlavy pro 20 mm a 27 mm vnější průměr vodiče / 8262_E_4

60 Video HVI strip / 6898_E_3

61 Nářadí pro vodič HVI Technická data Ø 10 mm Materiál mosaz Materiál pláště plast Váha 0.18 kg Obj.č HVI head holder Pro sklíčidla se třemi čelistmi S bajonetovým uzávěrem pro HVI head 20 a / 8368_E_1

62 Nasazení Samice bajonetového uzávěru Násada Samec bajonetového konektoru HVI head holder HVI head 20 Standardní aku šroubovák se třemi čelistmi HVI head 27 Užívejte při stripování s HVI head holder a HVI head ochranné pracovní pomůcky! / 8833_E_1

63 HVI ochrana před bleskem: Zpracování smršťovacích trubic na připojovacím členu source: DEHN installation instructions / Publication No. 1841_12.14, Figure / 9488_E_1

64 HVI ochrana před bleskem Zpracování smršťovacích trubic na připojovacím členu Funkce smršťovací trubice na připojovacím členu: Utěsnění připojovacího členu před zatékáním vlhkosti. Ochrana vnitřního vodiče před korozí. Dodatečné mechanické zpevnění spoje mezi vodičem HVI a připojovacím členem. Prevence smrštění vnějšího pláště vlivem působení UV záření. I v šedivém provedení pro vzhledovou adaptaci šedivého provedení vodiče HVI HVI-Workshop_ / 9488_E_2

65 HVI ochrana před bleskem Vložení vodiče do podpůrné trubky Povolit upevňovací šroub Vložit vodič Utažení upevňovacího šroubu Zkontrolovat, zda je vodič pevně upevněn v trubce Osadit jímač source: DEHN installation instructions / Publication No. 1841_06.14, Figure 5 HVI-Workshop_ / 9490_E_1

66 Instalace v podpůrné trubce Šedý vodič HVI HVI-Workshop_2014

67 Vodič HVI long instalovaný v podpůrné trubce HVI-Workshop_ / 8263_E_7

68 HVI ochrana před bleskem instalovaný v podpůrné trubce Bez odstranění šedého pláště není vodič funkční! source: DEHN installation instructions / Publication No. 1841_12.14, Figure / 9489_E_1

69 DEHN-helix Montáž Změna typu řezu / 8487_E_2

70 DEHN-helix Pro HVI power (OD=33 mm) for HVI, HVI light (OD=23 mm a 20 mm) / 8487_E_1

71 HVI long Conductor Video

72 HVI ochrana před bleskem 5.3 Koncovka V oblasti koncovky je třeba dodržet vypočtenou dostatečnou vzdálenost s od elektricky vodivých resp. uzemněných dílců. V oblasti koncovky, např. na podpůrné trubce mezi hlavicí a připojovacím prvkem PA (viz kap ), u variabilní oblasti koncovky na obvodovém vedení/atice (viz kap , str. 28), u koncovky na konstrukci budovy mezi připojovacím prvkem PA a vývodem zemniče nesmějí být žádné elektricky vodivé nebo uzemněné díly, jako např. kovové podpěry vedení, konstrukční díly, armování apod. (viz kap , str. 32). source: DEHN installation instructions / Publication No. 1841_12.14 HVI-Workshop_ / 6729_E_6

73 Vodič HVI Oblast koncovky v rámci podpůrné trubky Připojení vrchního připojovacího členu Detail A α α s Detail A Připojení vrchního připojovacího členu Kroužek se svorkou PA Detail B Antenní stožár Oblast koncovky Držák trubky Podpůrná trubka Detail B Kroužek se svorkou PA Připojení na vyrovnání potenciálu Vodič HVI long Připojení na uzemňovací soustavu HVI-Workshop_ / 4196_E_3

74 Instalace vodiče Vodič HVI HVI-Workshop_2014

75 Použití vodiče HVI Připojení na vyrovnání potenciálu ochranný prostor Připojení na kovovou atiku/okružní vodič ochranný prostor vodič HVI musí být v celé své délce v ochranném prostoru jímací soustavy! vodič HVI je tažen k atice, zde musí být vytvořena druhá oblast koncovky / 5609_E_1

76 HVI ochrana před bleskem instalace vodiče 8. Pokládka vodiče Vodič HVI musí být v celé své délce uložen v ochranném prostoru jímací soustavy vnějšího hromosvodu. Rovněž nesmí přijít do kontaktu s částmi zasaženými bleskovým napětím, ať už se jedná o jímače, svody nebo konstrukci budovy. Od tohoto pravidla se lze odchýlit, pokud v bodě křížení vodiče HVI s částí zasaženou bleskovým napětím (jímač, atika nebo svod) je dostatečná vzdálenost s 0,35 m na vzduchu resp. 0,7 m (v tuhých stavebních hmotách). V takovém případě je spojení mezi pláštěm vodiče HVI a částí zasaženou bleskovým napětím přípustné (zpětná elektrická napěťová pevnost). Quelle: DEHN Montageanleitung 1841_06.14 HVI-Workshop_ / 6729_E_17

77 HVI ochrana před bleskem instalace vodiče 8. Pokládka vodiče Vodič HVI musí být při pokládce, mimo oblast koncovky, upevněn v rozestupech po 1 m. Upevňovací šrouby kovových držáků vedení je třeba utahovat momentem max. 5 Nm, u plastových držáků pak max. 2 Nm. Pokud je vodič HVI instalován v budově, je třeba dbát stavebních bezpečnostních opatření, např. provedení protipožárních ucpávek. source: DEHN installation instructions / Publication No. 1841_ / 6729_E_33

78 HVI ochrana před bleskem instalace vodiče 8.1 Dodatečné připojení vnějšího pláště kabelu za účelem potenciálového vyrovnání Při křížení nebo paralelním vedení s uzemněnými instalacemi jako např. atikami, kabelovými lávkami či potrubími se doporučuje černý plášť vodiče HVI spojit s potenciálovým vyrovnáním. Je to doplňující opatření potenciálového vyrovnání. Připojení je možné provést pomocí svorek PA, kat. č Toto napojení nemusí být dimenzováno na bleskové proudy. Průřez vodiče musí být 4 mm2 Cu nebo jiný vodič ekvivalentní vodivosti. Při použití vodiče HVI se šedým pláštěm je třeba tento plášť odstranit, aby mohl být nakontaktován pod ním ležící černý polovodivý plášť. Černý plášť nesmí být naříznut. source: DEHN installation instructions / Publication No. 1841_ / 6729_E_22

79 HVI ochrana před bleskem Připojení na potenciálové vyrovnání source: DEHN installation instructions / Publication No. 1841_12.14, Figure / 6729_E_23

80 Vodič HVI Instalace vodiče HVI vedeného v podpůrné trubce v třínohém stativu

81 HVI ochrana před bleskem 7. Vodič HVI v podpůrné trubce (délky 3,2 m) na trojnožce Objímka na trojnohém stojanu umožňuje spojení s volně stojící podpůrnou trubkou o průměru 50 mm. Pomocí náklonu podpůrné trubky v objímce je možné vyrovnání sklonu střechy do 10. Podpůrná trubka (Al trubka Ø 50 mm) se zavede do objímky pod potřebným úhlem náklonu a zafixuje pomocí čtyř aretačních šroubů M10. Následně se ještě šestihrannými kontramaticemi utaženými k objímce tyto šrouby zajistí. Je třeba dodržet utahovací moment 25 Nm (viz obr. 20 na str. 34). source: DEHN installation instructions / Publication No. 1841_ / 6729_E_20

82 Instalace vodiče HVI vedeného v podpůrné trubce v třínohém stativu source: DEHN installation instructions / Publication No. 1841_12.14, Figure / 6423_E_1

83 HVI ochrana před bleskem 7. Vodič HVI v podpůrné trubce (délky 3,2 m) na trojnožce Pro dodržení minimálního poloměru ohybu vodiče HVI 200 mm / 230 mm je třeba trojnohý stojan instalovat vyvýšeně. Je třeba při tom dbát těchto pokynů: Předem smontovanou kotvu vzpěry zaklínkovat ve spodním betonovém podstavci (obr. 20a). Poté namontovat střední betonový podstavec (předem vyrazit ucpávku) (obr. 20b). Následuje montáž trojnohého stojanu (obr. 20c). Nakonec se zaklínkuje horní betonový podstavec (předem vyrazit ucpávku) (obr. 20d). source: DEHN installation instructions / Publication No. 1841_ / 6729_E_21

84 Instalace vodiče HVI vedeného v podpůrné trubce v třínohém stativu source: DEHN installation instructions / Publication No. 1841_12.14, Figure / 6423_E_2

85 Bezpečnostní pokyny Vodič HVI

86 HVI ochrana před bleskem Bezpečnostní pokyny Před montáží je třeba zkontrolovat vodiče HVI, zda jsou v řádném stavu. Pokud je zjištěno jakékoli poškození nebo jiné vady, nelze vodiče HVI montovat. Černý plášť vodičů HVI zásadně nesmí vykazovat žádné otlaky či naříznutí. Vodič HVI je vhodný k venkovní pokládce a od místa koncovky může být veden např. po střechách, ve stěnách, pod omítkou, v betonu nebo ve fasádních konstrukcích. Vodič však není určen pro trvalé působení vody. Pouze vodič HVI s přídavným šedivým pláštěm může být ukládán do země, např. k připojení svodu na budově k obvodovému zemniči na vzdálenost max. 2 m. Vodiče HVI nelze použít pro lokální přemístění potenciálových trychtýřů v zemi (nebezpečné krokové napětí). source: DEHN installation instructions / Publication No. 1841_ / 6729_E_24

87 HVI ochrana před bleskem Bezpečnostní pokyny Z důvodu speciální struktury vnějšího pláště vodiče HVI je jeho nátěr v oblasti koncovky nepřípustný. Vodič HVI je možné v dalším jeho průběhu barevně přizpůsobit za dodržení následujících podmínek. Laky a barvy musí být snášenlivé s PVC. Mohou být vodorozpustné, ale také mohou obsahovat ředidla. Poznámka: Rozpouštědla v barvách a lacích při krátkodobém nanesení v tenké vrstvě rychle vyschnou a nevedou k poškození umělé hmoty. Pro použití v prostorech s nebezpečím výbuchu je třeba dodržet zvláštní montážní podmínky (viz Montážní návod publikace č. 1501/CZ/0712). source: DEHN installation instructions / Publication No. 1841_ / 6729_E_25

88 HVI ochrana před bleskem Bezpečnostní pokyny Má-li být vodič HVI kladen na měkce pokryté střechy (např. šindele, došky), je třeba dodržovat zvláštní montážní podmínky pro tato požárem ohrožená místa. Tyto zvláštní montážní podmínky jsou pro vodiče HVI obsaženy v katalogu hromosvodních součástí na příp. EB- Hauptkatalog Blitzschutz/Erdung (HVI-Blitzschutz an Weichdächern). Prochází-li střechou podpůrná trubka, je třeba provést odborné utěsnění průchodu a u zateplené střechy i jeho odborné zateplení. Vodič HVI je stavební součást určená pro dodržení dostatečné vzdálenosti. Jeho konstrukce neobsahuje žádné magnetické stínění. Je třeba zohlednit indukční působení v sekundárních vedeních a smyčkách. Eventuálně je třeba pamatovat na opatření pro ochranu před přepětím. source: DEHN installation instructions / Publication No. 1841_ / 6729_E_26

89 Izolovaná jímací soustava na anténním stožáru Minimální odstup mezi vodiči > 200 mm pro snížení vzájemného elektromagnetického ovlivnění vodičů HVI vodič HVI source: Blitzschutz GmbH, Rheinsberg / 3742_E_9

90 HVI ochrana před bleskem Instalace v prostředí s nebezpečím výbuchu

91 Vodič HVI v prostředí s nebezpečím výbuchu Návod pro instalaci č / 6730_E_1

92 Vodič HVI v prostředí s nebezpečím výbuchu; Ex zóny 1 nebo 21 U každého objektu obsahujícího zóny s výskytem výbušné atmosféry je potřeba přesně určit jejich výskyt a rozsah. Tento koncept zón je pak pro návrh provedení jímací soustavy závazný. Vedení vodiče HVI v zónách 0 a 20 není dovoleno Při dodržení následujících pokynů je možné vedení vodiče HVI v prostředí s nebezpečím výbuchu Zóna 1/2 plyn, pára mlha nebo zóna 21/22 prach. Při vedení bleskového proudu vodičem vzniká na paralelních vodivých strukturách rozdílný potenciál vůči polovodivému plášti vodiče HVI. Tento rozdíl je o to větší, oč je větší vzdálenost mezi tímto bodem a místem na polovodivém plášti / 6730_E_2

93 Vodič HVI v prostředí s nebezpečím výbuchu; Instalace v Ex zóně 1 nebo 21 Bezpečnostní pokyny Pokud se v objektech skladují látky jako zrní nebo mouka v silách, či tekuté látky se schopností vytvořit se vzduchem výbušné směsi, je potřebné dodržet tyto montážní pokyny. Při dodržení těchto pokynů, nedojde k vytvoření nebezpečných přeskoků či jiskření. source: DEHN Installation instruction / Publication No. 1501_ / 6730_E_3

94 Vodič HVI v prostředí s nebezpečím výbuchu; Instalace v Ex zóně 1 nebo 21 Vedení vodiče HVI paralelně s vodivou uzemněnou strukturou objektu, jako třeba s kovovou fasádou či jinak vodivou strukturou stěny objektu. Uzemněné kovové struktury jako jsou kovové fasády nebo plechy kovových sil. Ex-Varianta 1 Vedení za pomoci vodivých podpěr vedení HVI Ex W70 s distanční částí (délka distanční části 70 mm obj.č ) s maximální roztečí mezi podpěrami 500 mm zabrání spolehlivě nežádoucím výbojům. source: DEHN Installation instruction / Publication No. 1501_ / 6730_E_4

95 Instalace vodiče vedeného paralelně s vodivou fasádou Vzdálenost podpěr 500 mm; vzdálenost od stěn 70 mm Podpěra vedení pro vodič HVI obj. č (délka 70 mm) source: DEHN Installation instruction / Publication No. 1501_ / 6730_E_10

96 500 mm Podpěra vedení pro vodič HVI Instalace v Ex zóně 1 nebo 21 Ex-Varianta 1, kovová fasáda =20 mm Podpěra vedení pro vodič HVI conductor obj. č. holder for (délka HVI 70 Conductor mm) HVI Ex W70 holder, obj.č / 4341_E_1

97 Vodič HVI v prostředí s nebezpečím výbuchu; Instalace v Ex zóně 1 nebo 21 Ex-Varianta 2 Díky použití vodivé podpěry vedení HVI Ex W200 s distancí (délka distance je 200 mm) obj. č a maximální rozteč 1000 mm (viz. obr. 2) je bezpečně zabráněno vytvoření výbojů. Předpoklady pro upevnění Ex-Varianty 1 a 2 Upevnění podpěry je realizováno za pomoci 4 slepých nýtů Ø 5 mm, na plechových fasádách o minimální tloušťce 0,5 mm. Nebo při tloušťce max. 2 mm za pomoci dvou šroubů Ø 6,3 mm z nerezu např. obj. č Šrouby musí být zajištěny proti uvolnění, například pružinovou podložkou. source: DEHN Installation instruction / Publication No. 1501_ / 6730_E_5

98 500 mm 1000 mm Podpěra vedení pro vodič HVI Instalace v Ex zóně 1 nebo 21 Ex verze 1, kovová fasáda Ex verze 2, kovová fasáda =20 mm =20 mm HVI Conductor HVI Leitung HVI REx W70 holder držák vedení s distanční vzpěrou, obj.č HVI REx W200 holder držák vedení s distanční vzpěrou, obj.č / 4341_E_2

99 Instalace vodiče vedeného paralelně s vodivou fasádou : Vzdálenost podpěr 1000 mm; vzdálenost od stěn 200 mm Podpěra vedení pro vodič HVI Distanční vzpěra obj. č (délka 200 mm ) source: DEHN Installation instruction / Publication No. 1501_ / 6730_E_11

100 Vodič HVI v prostředí s nebezpečím výbuchu; Instalace v Ex zóně 1 nebo 21 Vedení vodiče HVI paralelně k nevodivým konstrukcím. Ex-Varianta 3 K bezpečnému zabránění nebezpečných jiskření musí být kovové podpěry vodiče HVI Ex W70 (obj. č ) propojeny navzájem spojkou (obj. č ) pro zajištění elektrického propojení (obr. 3). Na přechodu zón 1 nebo 2 a 21 nebo 22 musí být horní nebo dolní podpěra napojena na vyrovnání potenciálu zařízení. Spojení mezi držáky vedení a spojkou musí být provedeno dvěma nýty o průřezu 5 mm nebo upevňovacím šroubem průměr 5-6,5 mm (podlouhlý otvor 7 x 10 mm). Šrouby musí být zajištěny proti povolení / 6730_E_6

101 Instalace paralelně k nevodivým konstrukcím Podpěra vedení obj. č a propojka pro podpěru vedení obj. č (délka 500 mm) source: DEHN Installation instruction / Publication No. 1501_ / 6730_E_12

102 Prostředí s nebezpečím výbuchu 500 mm Podpěra vedení pro vodič HVI Instalace v Ex zóně 1 nebo 21, nevodivá fasáda Propojka pro podpěru vedení obj. č Podpěra vedení obj.č HVI-Workshop_ / 4341_E_3

103 Vodič HVI v prostředí s nebezpečím výbuchu; Instalace v Ex zóně 1 nebo 21 Vedení vodiče HVI paralelně ke kovové rouře či stožáru. Obrázek 4 ukazuje typickou aplikaci na rouře, např. stožár mobilní aplikace. Ex-Varianta 4 Díky použití kovové podpěry vedení HVI Ex P200 s distancí (délka distance 200 mm, obj.č ) roztečí podpěr 1000 mm (viz. obr.4 )je zabráněno vzniku jiskření. Šrouby musí být zajištěny proti povolení. Podpěra vedení je připevněna páskovou objímkou obj. č source: DEHN Installation instruction / Publication No. 1501_ / 6730_E_7

104 Podpěra vedení pro vodič HVI Montáž v zónách Ex-Zóna 21, Střecha sila Princip provedení také v zóně 1 Podpěra vedení pro vodič HVI Pásková objímka obj. č Distanční vzpěra obj. č (délka 200 mm) HVI Conductor / 4341_E_2

105 Bioplynová stanice Kerpen: ochrana fermentoru za pomoci vodiče HVI / 5246_E_5

106 Vodič HVI v prostředí s nebezpečím výbuchu; Instalace v Ex zóně 1 nebo 21 Bezpečnostní pokyny Tento montážní návod pro speciální použití vodiče HVI v prostředí s nebezpečím výbuchu je rozšířením montážního návodu pro montáž vodiče HVI I a HVI long č Držáky jsou vybaveny šrouby, které jsou opatřeny lepidlem pro zajištění polohy šroubu. Šrouby M6 je třeba utáhnout s momentem 5Nm.Typicky je uvažována montáž s vodičem HVI s černým pláštěm. Držák lze po uvolnění šroubu M8 pootočit o 90 a poté opět dotáhnout momentem 10 Nm. Pokud by byl použit vodič HVI s šedým pláštěm, je třeba tento plášť na každém držáku odstranit tak, aby byl zajištěn kontakt mezi podpěrou a polovodivým pláštěm. Svorkové spoje na uzemňovací soustavu musí odpovídat svým provedením podmínkám daným Ex prostředím. source: DEHN Installation instruction / Publication No. 1501_ / 6730_E_8

107 Vodič HVI v prostředí s nebezpečím výbuchu; Instalace v Ex zóně 1 nebo 21 Bezpečnostní pokyny Izolovaná jímací soustava včetně jímací tyče a oblasti koncovky vodiče HVI může být umístěna v Ex zóně 2/22. Prostor mezi vodičem HVI a stěnou či střechou musí být prost znečištění. Řešením je dostatečné oddálení vodiče HVI, nebo použití čistících prostředků. Vodič HVI má speciální polovodivou vrstvu, která může být poškozená kapalinami či plyny, v těchto případech není možné vodič HVI použít. source: DEHN Installation instruction / Publication No. 1501_ / 6730_E_9

108 Vodič HVI v prostředí s nebezpečím výbuchu; Instalace v Ex zóně 1 nebo 21 Bezpečnostní pokyny Úpravy a změny součástí nejsou dovoleny. Před montáží je třeba se ubezpečit, že se na místě nevyskytuje výbušná atmosféra. Při vedení vodiče HVI v prostředí Ex platí předpisy pro dodržení dostatečné vzdálenosti. source: DEHN Installation instruction / Publication No. 1501_ / 6730_E_10

109 min. 70 mm odstup s 500 mm 500 mm Princip vyrovnání potenciálu v rámci zóny Ex Důležitá upozornění! 1) V rámci zón Ex je potřeba dodržet souvislé vyrovnání potenciálu. Cizí vodivé systémy např. vodivé elektrické systémy, roury, kabelové žlaby musí být vodivě spojeny s polovodivým pláštěm vodiče HVI v místě přiblížení. (PA svorka obj. č , nebo ne, pokud je dodržena dostatečná vzdálenost dle ČSN EN ) anténa mobilní aplikace 2) Pokud tyto cizí vodivé části nejsou ve větší než potřebné dostatečné vzdálenosti, musí být spojeny za účelem vyrovnání potenciálu v rozestupech odpovídajících Ex variantě 1, 2, 3, nebo 4. odfuk 3) Úpravy a změny součástí nejsou dovoleny. Před montáží je třeba se ubezpečit, že se na místě nevyskytuje výbušná atmosféra. kabelový žlab HVI stožár Ex zóna 1/21 Ex zóna 2/22 oblast střechy vodič HVI parapet / 6728_E_1

110 Výpočet větrné zátěže dle Eurokódů

111 Zatížení větrem Zatížení větrem je variabilní vliv na budovy a jejich části jako důsledek klimatických podmínek. To je způsobeno distribucí tlaku kolem stavby vystavené prouděním větru. Zatížení větrem (oblast zatížení) působí kolmo na plochu vystavenou větru a skládá se z tlaku a účinku sání / 9095_E_1

112 Jímač v betonovém podstavci Špatná instalace Jímač (Ø 16/10 mm) Délka: ca 4 m Tři betony každý s váhou : 17 kg / 9097_E_1

113 Účinek větru na jímací tyč / 9100_E_1

114 Podklad výpočtu Výpočet vychází z rychlosti větru, která se v oblasti vyskytuje s pravděpodobností 2 %. Větrná zóna Windkrat Síla větru / 8800_E_1

115 Podklad výpočtu Větrné zóny v ČR Zone IV Zone III Zone II Zone I source: ČSN EN Větrná oblast 1: Výchozí základní rychlost větru 22,5 m/s Větrná oblast 2: Výchozí základní rychlost větru 25,0 m/s Větrná oblast 3: Výchozí základní rychlost větru 27,5 m/s Větrná oblast 4: Výchozí základní rychlost větru 30,0 m/s Větrná oblast 5: Výchozí základní rychlost větru 36,0 m/s / 8806_E_2

116 Podklad výpočtu Kategorie terénu Větrná zóna Síla větru / 8801_E_1

117 Kategorie terénu Kategorie terénu I Popis Jezera nebo vodorovné oblasti se zanedbatelnou vegetací a bez překážek. Fotografie II III Oblasti s nízkou vegetací jako je tráva a s izolovanými překážkami (stromy, budovy), jejichž vzdálenost je větší než 20 násobek výšky překážek. Oblasti rovnoměrně pokryté vegetací nebo budovami nebo s izolovanými překážkami, (jako jsou vesnice, předměstský terén, souvislý les). IV Oblasti, ve kterých je nejméně 15 % povrchu pokryto pozemními stavbami, jejichž průměrná výška je větší než 15 m / 8802_E_1

118 Podklad výpočtu Kategorie terénu Výška nad úrovní terénu Větrná zóna Výška nad mořem Standardní výpočet Výška nad mořem Výška nad úrovní terénu 800 m 40 m Síla větru / 8803_E_1

119 Větrné zóny a výpočet parametrů pro maximální poryv větru Zone IV Zone III Zone II Výpočet parametrů: Kategorie terénu III: předměstský terén Výška objektu: 40 m Výška nad hladinou moře: 800 m Zone I Větrn á zóna Základní rychlost větru Rychlost poryvu větru WZ m/s (81 km/h) 128 km/h WZ m/s (90 km/h) 142 km/h WZ m/s (99 km/h) 156 km/h WZ m/s (108 km/h) 170 km/h source: DIN EN /NA, Annex NA.A: Wind zone map Vertriebstagung 11/14 CHB / 8806_E_1

120 Vzorový výpočet Statický výpočet pro volně stojící podpůrnou trubku vodiče HVI.

121 Vodič HVI power Podpůrná trubka se stranovým vývodem v trojnožce HVI-Workshop_ / 8832_E_1

122 Porovnání stability mezi tříramenným stojanem a čtyřramenným Stabilita stoupne o 90% pouze přidáním jedné nohy! / 8486_E_1

123 Větrná zátěž oddálených jímačů podle Eurokódu [ ] / 9523_E_1

124 Větrná zátěž oddálených jímačů podle Eurokódu [ ] / 9523_E_2

125 Vodič HVI v podpůrné trubce, volně stojící - dimenzováno podle Eurocode [ ] / 9524_E_1

126 HVI ochrana před bleskem Aplikace HVI-Workshop_2014

127 Došková střecha HVI-Workshop_2014

128 Došková střecha bez ochrany před bleskem Zdroj: Hans Thormählen GmbH & Co.KG, Großenmeer HVI-Workshop_ / 5035_E_1

129 Izolovaná jímací soustava za pomoci vodič HVI Došková střecha Podpůrná trubka s vodičem HVI I a Hřeben Utěsnění prostupu Trám ES Vodič HVI I Instalovaný pod střešní krytinou Základový zemnič MEB Prostup podbitím HVI-Workshop_ / 5025_E_1

130 Došková střecha s izolovanou jímací soustavou Podpůrné trubky s jímači Zdroj: Hans Thormählen GmbH & Co.KG, Großenmeer HVI-Workshop_ / 5035_E_5

131 2 m 10 m 1.5 m 1 m Schématický náčrtek řešení pro objekt s doškovou střechou- Třída LPS III GRP/Al podpůrná trubka (Ø50 mm) r = 45 m Vodič HVI I 13 m HVI-Workshop_ / 5034_E_1

132 Došková střecha s izolovanou jímací soustavou Podpůrné trubky s jímači 2 x vodič HVI Detail Střecha nebyla měněna Zdroj: Hans Thormählen GmbH & Co.KG, Großenmeer HVI-Workshop_ / 5035_E_7

133 Podpůrné konstrukce doškové střechy Vodič HVI Zdroj: Hans Thormählen GmbH & Co.KG, Großenmeer HVI-Workshop_ / 5035_E_11

134 Vnitřní pohled na krov Nosný trám Podpůrná trubka Zemnící vodič Vodič HVI Zdroj: Hans Thormählen GmbH & Co.KG, Großenmeer HVI-Workshop_ / 5035_E_12

135 Vnitřní pohled na krov Ekvipotenciální svorkovnice Zdroj: Hans Thormählen GmbH & Co.KG, Großenmeer HVI-Workshop_ / 5035_E_14

136 Down conductor Prostup podbitím Vodič HVI Zdroj: Hans Thormählen GmbH & Co.KG, Großenmeer HVI-Workshop_ / 5035_E_15

137 Dodatečné informace pro montáž vodiče HVI pro doškové střechy Dodatečné informace k instalaci vodiče HVI (publikace č. 1811), které musí být dodrženy: V blízkosti hliníkové části podpůrné trubky nesmí být žádné elektricky vodivé součást. (např. obj.č nebo ) ve vzdálenosti < 1 m. Pokud je hřeben krytý vodivou sítí, musí být mezi ní a podpůrnou trubkou vzdálenost větší než 1 m. Jako alternativa elektricky vodivé sítě může být použitá umělohmotná. Šedivý vodič HVI v obj.č je typickým výrobkem pro tuto aplikaci. HVI-Workshop_ / 5035_E_17

138 Fotovoltaická aplikace HVI-Workshop_2014

139 Jímací soustava s redukovaným stínem Vodič HVI light s jímacími tyčemi (GRP / Al, 16/10 mm) Větrná zóna II / 6434_E_8

140 Vodič HVI light : Jímací soustava na průmyslovém objektu s fotovoltaickým zdrojem Zdroj: HAPEA GmbH Blitzschutzanlagen, Aschaffenburg / 5539_E_4

141 Vodič HVI light : Jímací soustava na průmyslovém objektu s fotovoltaickým zdrojem Zdroj: HAPEA GmbH Blitzschutzanlagen, Aschaffenburg / 5539_E_3

142 Rodinný dům HVI-Workshop_2014

143 Použití vodiče HVI pro ochranu rodinného domu HVI-Workshop_ / 9491_E_1

144 Montážní chyby při použití vodiče HVI Blitz-Schutzzonen-Konzept

145 Oblast koncovky vodiče HVI Špatná instalace Podpěra vedení Podpěra vedení Oblast koncovky Oblast koncovky Kov v oblasti koncovky Kovový žebřík HVI installation kovová roura / 3733_E_1

146 Vodič HVI Conductor poškození izolace Chybná instalace / 3780_E_1

147 Oblast koncovky vodiče HVI Špatná instalace Kovový držák v oblasti koncovky a špatná pozice podpěry HVI installation / 3798_E_1

148 Oblast koncovky vodiče HVI Špatná instalace Držák v oblasti koncovky Správná pozice podpěry Kov v oblasti koncovky / 4417_E_2

149 Oblast koncovky vodiče HVI Špatná instalace Kovová střecha! Použitý jiný výrobce Oblast koncovky Kovová střecha! HVI installation / 5005_E_1

150 Oblast koncovky vodiče HVI Špatná instalace Kovová atika V oblasti koncovky nemají být žádné kovové díly! HVI installation / 5005_E_2

151 Oblast koncovky vodiče HVI Špatná instalace Kovový díl Oblast koncovky Stahovací pásek je sice povolen, ale jeho zámek nesmí být na vodiči / 5065_E_1

152 Oblast koncovky vodiče HVI Špatná instalace, připojení vodič na stávající soustavu Error: PA svorka je připojena na stávající jímací soustavu HVI installation / 5119_E_2

153 Oblast koncovky vodiče HVI Špatná instalace Jak je vyrovnán potenciál? / 5443_E_1

154 Oblast koncovky vodiče HVI Špatná instalace Špatně vytvořená oblast koncovky HVI installation / 8046_E_1

155 Oblast koncovky vodiče HVI Špatná instalace Kovová podpěra v oblasti koncovky vodiče HVI HVI installation / 8047_E_1

156 Oblast koncovky vodiče HVI Špatná instalace Dostatečná vzdálenost? Vodič HVI HVI installation / 8047_E_2

157 HVI ochrana před bleskem Špatná instalace Odstraněno příliš mnoho pláště vodiče HVI HVI installation / 8047_E_3

158 Přiblížení elektrické instalaci/ FV aplikace Montážní chyba DEHNsupport Toolbox Trennungsabstand / 8056_E_1

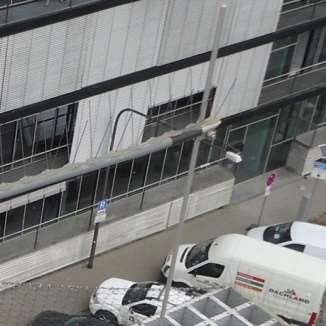

159 Špatná montáž vodiče HVI Ochrana proti holubům v oblasti koncovky Zdroj: Firma Hahl / Frankfurt / 8426_E_1

160 HVI ochrana před bleskem Špatná instalace Jak je vyrovnán potenciál? HVI-Workshop_ / 5443_E_2

161 HVI ochrana před bleskem Špatná instalace Jak je vyrovnán potenciál pláště? / 5443_E_1

162 HVI Workshop Příklad instalace / 6731_E_1

163 HVI Workshop Příklad instalace 1 Podpůrná trubka s jedním šedým vodičem HVI Připojení na okružní vodič Zadání: Má být instalována samostatně stojící podpůrná trubka s izolovanou částí a jímačem. Vodič HVI Conductor má být připojen na okružní vedení. Vypočtená dostatečná vzdálenost na okružním vedení je s = 0.40 m (k m =1 pro vzduch) Systém má stát ve větrné zóne II, městské prostředí, výška objektu nad terénem: 20 m / 6731_E_2

164 HVI Workshop Příklad instalace 1 Obj.č. Popis HVI long šedý vodič Trojnohý stativ Podpěra na plochou střechu Betonový podstavec Podložka Sada závitových tyčí Svorka MV Ekvipotenciální svorkovnice (černá/ šedá) Vodič okružního vedení Držák/podpěra Svorka MV /S DEHNiso podpěra, 740 mm DEHNalu kruhový vodič /S Podpůrná trubka, zkrácená Připojovací sada Výstražné štítky Číselné štítky / 6731_E_3

165 HVI Workshop Příklad instalace 1 Rychlost rázu větru 105 km/h min. 400 mm min. 600 mm / 6731_E_4

166 HVI Workshop Příklad instalace 1 Materiál Obj.č. Množ. Jedn. Popis ks Vodič HVI long Ø 23 mm, šedý, zkrácený na : 6000 mm dlouhý ks Skládací trojnohý stativ pro trubku, Ø 50 mm, s vývodem šířky 35 mm, radius 600 mm, Nerez ks Podpěra na plochou střechu typ FB, 1 kg ks Betonový podstavec C45/55, 17 kg, Ø 337 mm, H 90 mm, pro jímací tyč Ø 16 mm -SET ks Podložka, plast, Ø 370 mm, černá barva ks Sada závitových tyčí, 3 x M16 x 520 mm, s dolní podložkou, maticí a podložkami,nerez ks Svorka MV, Nerez, 200 ka, f. Rd 8-10 mm, s šestihrannou matkou ks K12 ekvipotenciální svorkovnice s krytem, UV- stabilizováno ks Vývod uzemnění jako kruhový vodič, Rd 10 mm, Nerez (V4A), L 1500 mm ks Držák/podpěra, Ø 16 mm, L 705 mm, Al, Ø 20 mm ks Svorka MV, Nerez, Rd 8-10/16 mm, s šestihrannou matkou /S 2 ks DEHNiso Držák/podpěra f. Rd 7-10 mm, L 740 mm m DEHNalu kruhový vodič, 8 mm, AlMgSi, délka v kruhu: 148 m, měkký /S 1 ks Podpůrná trubka,, Ø 50 mm, L 2500 mm, GRP/Al, s jímačem, Ø 10 mm, L 100 mm ks Připojovací sada s materiálem pro montáž HVI long Conductors, Ø 23 mm, šedá ks Výstražné štítky Achtung! Getrennter Blitzschutz mit HVI Leitung, plast ks Výstražné štítky Achtung! Potentialausgleich, plast / 6731_E_6

167 HVI Workshop Příklad instalace / 6732_E_1

168 HVI Workshop Příklad instalace 2 Podpůrná trubka s dvěma šedými vodiči HVI Připojení na atiku na ploché střeše Zadání: Má být instalována samostatně stojící podpůrná trubka s izolovanou částí a jímačem. Jeden vodič instalovaný v podpůrné trubce a druhý vedený venkem Oba dva vodiče HVI mají být připojeny ke kovové atice Vypočtená dostatečná vzdálenost na atice je s = 0.40 m (k m =1 pro vzduch) Systém ochrany je instalován v zóně větru I, městské prostředí, výška objektu nad terénem: 40 m / 6732_E_2

169 HVI Workshop Příklad instalace 2 Obj.č. Popis HVI long šedý vodič Trojnohý stativ Betonový podstavec Podložka Sada závitových tyčí Ekvipotenciální svorkovnice (černá/ šedá) Držák/podpěra Svorka MV kruhový vodič /S Podpůrná trubka Připojovací sada Připojovací svorka Držák vodiče Podpěra na plochou střechu Připojovací sada Připojovací sada HVI long Podpěra na plochou střechu Výstražné štítky Číselné štítky / 6732_E_3

170 HVI Workshop Příklad instalace 2 Rychlost rázu větru 112 km/h odstraněný šedý plášť min. 400 mm / 6732_E_4

171 HVI Workshop Příklad instalace 2 Materiál Obj.č. Množ. Jedn. Popis ks Vodič HVI long, Ø 23 mm, šedý, zkrácený na : 6000 mm dlouhý ks Skládací trojnohý stativ pro trubku, Ø 50 mm, boční vývod 35 mm, radius 600 mm, Nerez ks Betonový podstavec C45/55, 17kg, Ø 337 mm, H 90 mm, pro jímací tyč, Ø 16 mm - SET ks Podložka, plast, Ø 370 mm, černá barva ks Sada závitových tyčí, 3 x M16 x 520 mm, s dolní podložkou, maticí a podložkami, Nerez ks K12 ekvipotenciální svorkovnice, s krytem, UV- stabilizováno ks Držák/podpěra, Ø 16 mm, L 705 mm, Al, Ø 20 mm, včetně svorkymv ks Svorka MV, Nerez, f. Rd 8-10 mm s šestihrannou matkou a pérovou podložkou m DEHNalu kruhový vodič, 8 mm, AlMgSi, délkav kruhu: 148 m, měkký /S 1 ks Podpůrná trubka,, Ø 50 mm, L 2500 mm, GRP/Al, s jímačem, Ø 10 mm, L 100 mm ks Připojovací sada s materiálem pro montáž vodiče HVI long, Ø 23 mm, šedý ks Připojovací svorka, Nerez, Rd 6-10 mm ks Držák vodiče pro vodič HVI, Nerez, Ø mm, s upínacím páskem Ø mm ks Podpěra na plochou střechu pro vodič HVI, mm -SET ks Připojovací sada s materiálem pro montáž vodiče HVI long, Ø 23 mm, šedý ks Připojovací sada HVI long ks Betonový podstavec C45/55, 17kg, Ø 337 mm, H 90 mm - SET ks Výstražné štítky Achtung! Getrennter Blitzschutz mit HVI Leitung, plast ks Výstražné štítky Achtung! Potentialausgleich, plast / 6732_E_6

172 HVI Workshop Příklad instalace / 6733_E_1

173 HVI Workshop Příklad instalace 3 Podpůrná trubka se dvěma černými vodiči HVI Připojení na okružní vodič Zadání: Má být instalována samostatně stojící podpůrná trubka s izolovanou částí a jímačem. Oba dva vodiče HVI mají být připojeny k okružnímu vodiči. V tomto případě je vypočtená dostatečná vzdálenost s = 0.40 m (k m =1 pro vzduch) Systém ochrany je instalován v zóně větru II, předměstské prostředí, výška objektu nad terénem: 10 m / 6733_E_2

174 HVI Workshop Příklad instalace 3 Obj.č. Popis /S Podpůrná trubka Upevňovací sada Připojovací sada Vodič HVI long, černá barva Sada závitových tyčí /S DEHNiso Držák/podpěra, 740 mm Držák/podpěra Trojnohý stativ Betonový podstavec Podložka Držák vodiče Svorka MV, Nerez Kruhový vodič Ekvipotenciální svorkovnice (černá/ šedá) Vodič okružního vedení Podpěra na plochou střechu Výstražné štítky Číselné štítky / 6733_E_3

175 HVI Workshop Příklad instalace 3 Rychlost rázu větru 114 km/h min. 800 mm min. 400 mm min. 600 mm / 6733_E_4

176 HVI Workshop Příklad instalace 3 Materiál Obj.č. Množ. Jedn. Popis /S 1 ks Podpůrná trubka, Ø 50 mm, L 2500 mm, GRP/Al, w. air-termination tip, Ø 10 mm, L 100 mm ks Upevňovací sada, Ø 61 mm, 4x Ø 20 mm, pro vodič HVI long na podpůrné trubce ks Připojovací sada s materiálem pro montáž vodiče HVI, Ø 20 mm, černá barva ks Vodič HVI long, Ø 20 mm, černá barva, zkrácený na : 4500 mm ks Sada závitových tyčí, 3x M16x520 mm, s dolní podložkou, maticí a podložkami, Nerez /S 4 ks DEHNiso Držák/podpěra f. Rd 7-10 mm, L 740 mm ks Držák/podpěra, Ø 16 mm, L 705 mm, Al, Ø 20 mm, včetně svorky MV ks Skládací trojnohý stativ pro trubku, Ø 50 mm, s vývodem šířky 35 mm, radius 600 mm, Nerez ks Betonový podstavec C45/55 17kg, Ø 337 mm, H 90 mm, pro jímač Ø 16 mm -SET ks Podložka, plast, Ø 370 mm, černá barva ks Držák vodiče HVI, Nerez, Ø mm, s upínacím páskem Ø mm ks Svorka MV, Nerez, f. Rd 8-10 mm s šestihrannou matkou m DEHNalu kruhový vodič, 8 mm, AlMgSi, délka v kruhu: 148 m, měkký ks K12 ekvipotenciální svorkovnice, s krytem, UV- stabilizováno ks Připojovací drát, Rd 10 mm, Nerez (V4A), L 1500 mm ks Podpěra na plochou střechu typ FB, 1 kg ks Výstražné štítky Achtung! Getrennter Blitzschutz mit HVI Leitung, plast ks Výstražné štítky Achtung! Potentialausgleich, plast / 6733_E_6

177 HVI Workshop Příklad instalace / 6734_E_1

178 HVI Workshop Příklad instalace 4 Podpůrná trubka se dvěma vodiči HVI černé barvy v Ex zóně 2 Vodič vedený podpůrnou trubkou v Ex zóně 1 Zděná stěna Zadání: Má být instalována izolovaná podpůrná složka se dvěma vodiči HVI. Oba dva vodiče HVI mají být připojeny na úroveň potenciálu střechy. V tomto případě je vypočtená dostatečná vzdálenost na začátku trubky s = 0.6 m (k m =1 pro vzduch). Vodiče HVI jsou instalovány na nevodivou stěnu v Ex zóně / 6734_E_2

179 HVI Workshop Příklad instalace 4 Kovová atika EB / 6734_E_3

180 HVI Workshop Příklad instalace 4 Obj.č. Popis /S Podpůrná trubka, zkrácená Držák podpůrné trubky Upevňovací sada Připojovací sada pro HVI long Připojovací sada pro HVI long HVI long, 3 m dlouhý Držák vodiče HVI Ex busbar Stahovací pásek pro oblast koncovky Connection lug Svorka KS, 200 ka, Nerez, f. Ex Křížová svorka s mezidestičkou Nerez Svorka MV, Nerez, 200 ka K12 ekvipotenciální svorkovnice Ekvipotenciální svorkovnice Uzemňovací objímka, Nerez Uzemňovací objímka pro zónu Ex Výstražné štítky / 6734_E_3

181 HVI Workshop Příklad instalace 4 na kovové atice není potenciál blesku ES / 6734_E_4

182 HVI Workshop Příklad instalace 4 Materiál Part. No. Množ. Jedn. Popis /S 1 ks Podpůrná trubka, Ø 50 mm, zkrácená,l 1350 mm, GRP/Al, se zkráceným jímačem L 100 mm ks Držáky podpůrné trubky ks Upevňovací sada, Ø 61 mm, 4x Ø 20 mm, pro vodič HVI long pro upevnění na pod. trubku ks Připojovací sada pro instalaci vodiče HVI long, Ø 20 mm, uvnitř podpůrné trubky ks Připojovací sada s materiálem pro montáž vodiče HVI long, Ø 20 mm, černá barva ks Vodič HVI long, Ø 20 mm, černá barva, zkrácený: 3000 mm dlouhý ks Držák vodiče pro HVI ks HVI Ex busbar ks Stahovací pásek pro oblast koncovky ks Připojovací svorka, Nerez ks Připojovací svorka 200 ka (10/350 µs), Svorka KS ks Křížová svorka nerez s mezidestičkou pro kruhový a plochý vodič ks Ekvipotenciální svorkovnice se šesti šrouby ks Připojovací objímka pro zónu Ex 2/22, Nerez ks Výstražné štítky Achtung! Getrennter Blitzschutz mit HVI Leitung, plast ks Výstražné štítky Achtung! Potentialausgleich, plast / 6734_E_5

183 HVI Workshop Příklad instalace / 6735_E_1

184 HVI Workshop Příklad instalace 5 Podpůrná trubka se dvěma černými vodiči HVI C v Ex zóně 2 Vodič vedený podpůrnou trubkou v Ex zóně 1 Kovová fasáda Zadání: Má být instalována izolovaná podpůrná složka se dvěma vodiči HVI. Oba dva vodiče HVI mají být připojeny na úroveň potenciálu střechy. V tomto případě je vypočtená dostatečná vzdálenost na začátku trubky s = 0.6 m (k m =1 pro vzduch). Vodiče HVI jsou instalovány na vodivou stěnu v Ex zóně / 6735_E_2

185 HVI Workshop Příklad instalace 5 kovové opláštění ES / 6735_E_3

186 HVI Workshop Příklad instalace 5 Obj.č. Popis /S Podpůrná trubka, zkrácená Držák podpůrné trubky Upevňovací sada Připojovací sada pro HVI long Připojovací sada pro HVI long HVI long, 3 m dlouhý Držák vodiče Stahovací pásek pro oblast koncovky Připojovací svorka Svorka KS, 200 ka, Nerez pro Ex Křížová nerez svorka s mezidestič Svorka MV, Nerez, 200 ka K12 ekvipotenciální svorkovnice Ekvipotenciální svorkovnice Uzemňovací objímka, Nerez Uzemňovací objímka pro zónu Ex Výstražné štítky / 6735_E_3

187 HVI Workshop Příklad instalace 5 plášť a atika nevedou bleskový proud ES / 6735_E_4
