POŽADAVKY NA STATICKÝ VÝPOČET

Transkript

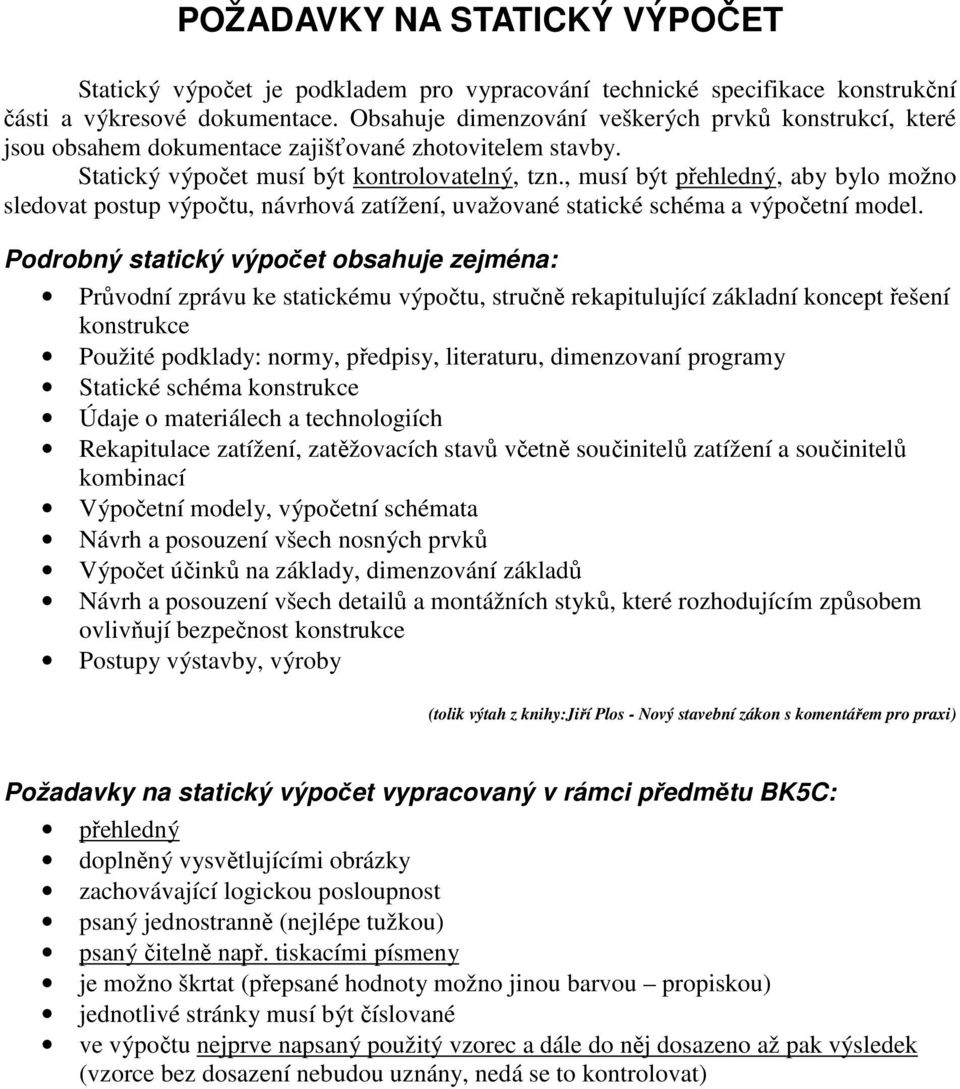

1 POŽADAVKY NA STATICKÝ VÝPOČET Statický výpočet je podkladem pro vypracování technické specifikace konstrukční části a výkresové dokumentace Obsahuje dimenzování veškerých prvků konstrukcí, které jsou obsahem dokumentace zajišťované zhotovitelem stavby Statický výpočet musí být kontrolovatelný, tzn, musí být přehledný, aby bylo možno sledovat postup výpočtu, návrhová zatížení, uvažované statické schéma a výpočetní model Podrobný statický výpočet obsahuje zejména: Průvodní zprávu ke statickému výpočtu, stručně rekapitulující základní koncept řešení konstrukce Použité podklady: normy, předpisy, literaturu, dimenzovaní programy Statické schéma konstrukce Údaje o materiálech a technologiích Rekapitulace zatížení, zatěžovacích stavů včetně součinitelů zatížení a součinitelů kombinací Výpočetní modely, výpočetní schémata Návrh a posouzení všech nosných prvků Výpočet účinků na základy, dimenzování základů Návrh a posouzení všech detailů a montážních styků, které rozhodujícím způsobem ovlivňují bezpečnost konstrukce Postupy výstavby, výroby (tolik výtah z knihy:jiří Plos - Nový stavební zákon s komentářem pro praxi) Požadavky na statický výpočet vypracovaný v rámci předmětu BK5C: přehledný doplněný vysvětlujícími obrázky zachovávající logickou posloupnost psaný jednostranně (nejlépe tužkou) psaný čitelně např tiskacími písmeny je možno škrtat (přepsané hodnoty možno jinou barvou propiskou) jednotlivé stránky musí být číslované ve výpočtu nejprve napsaný použitý vzorec a dále do něj dosazeno až pak výsledek (vzorce bez dosazení nebudou uznány, nedá se to kontrolovat)

2 VZOR STATICKÉHO VÝPOČTU Dále je popsán způsob vedení a úpravy statického výpočtu pro předmět 133BK5C Jméno a příjmení studenta Číslo zadání/parametry zadání Předmět 4 cm ZÁKLADNÍ CHARAKTERISTIKA (TVAR, MATERIÁLY, PŘEDPOKLADY) VÝPOČET ZATÍŽENÍ (REKAPITULACE ZATÍŽENÍ) GRAFICKÉ PŘÍČNÉHO ŘEZU KONSTRUKCE S POSPISEM ZATÍŽENÍ G k γ k G d [kn/m 2 ] [kn/m 2 ] STÁLE ZATÍŽENÍ: 1 VRSTVA XX XX XX VLASTNÍ TÍHA KONSTRUKCE XX XX XX CELKEM STÁLÉ XX XX Q k γ k Q d [kn/m 2 ] [kn/m 2 ] NAHODILÉ ZATÍŽENÍ: UŽITNÉ XX XX XX CELKEM NAHODILÉ XX XX VÝPIS KOMBINACÍ ZATÍŽENÍ: Vypsat všechny uvažované kombinace zatížení použité na příslušný prvek Rozepsat včetně součinitelů pro jednotlivé druhy zatížení KONSTRUKCE SE ZATĚŽOVACÍMI TY

3 VÝPOČET VNITŘNÍCH SIL V ROZHODUJÍCÍCH PRŮŘEZECH Výpočet vnitřních sil (M y, V z ) a reakcí na konstrukci pro jednotlivá schémata zatížení konstrukce Výpočet jedné symetrické a jedné nesymetrické kombinace ručně (např deformační metoda) Veškeré spočtené výsledky shrnout do přehledné tabulky Vytvořit obálku ohybových momentů VYKRESLENÍ OBÁLKY OHYBOVÉHO MOMENTU My NA KONSTRUKCI ODHAD STATICKY NEURČITÉHO MOMENTU PŘEDPĚTÍ Empirický odhad staticky neurčitého momentu od předpětí, vykreslení průběhu na konstrukci PRŮBĚH STATICKY NEURČITÉHO MOMENTU OD PŘEDPĚTÍ - ODHAD GRAFICKÉ PRŮŘEZU PŘEDBĚŽNÝ NÁVRH PŘEDPĚTÍ - Návrh nutné předpínací síly pro průřez 15 ( 10 ) - Návrh minimálního nutného počtu předpínacích lan; ztráty určeny odhadem - Schéma trasování kabelů dle předběžného návrhu (trasování vyčísleno á 1/10 rozpětí pole) TRASOVÁNÍ KABELŮ - Předběžné posouzení konstrukce v rozhodujících průřezech (doporučena tabulková forma) na MSP omezení napětí (beton, předpínací výztuž); posuzovací stádia: 1) Stavební 2) Uvedení do provozu 3) Konec životnosti TABULKOVÝ ZÁPIS PŘEDBĚŽNÉHO POSOUZENÍ KONSTRUKCE

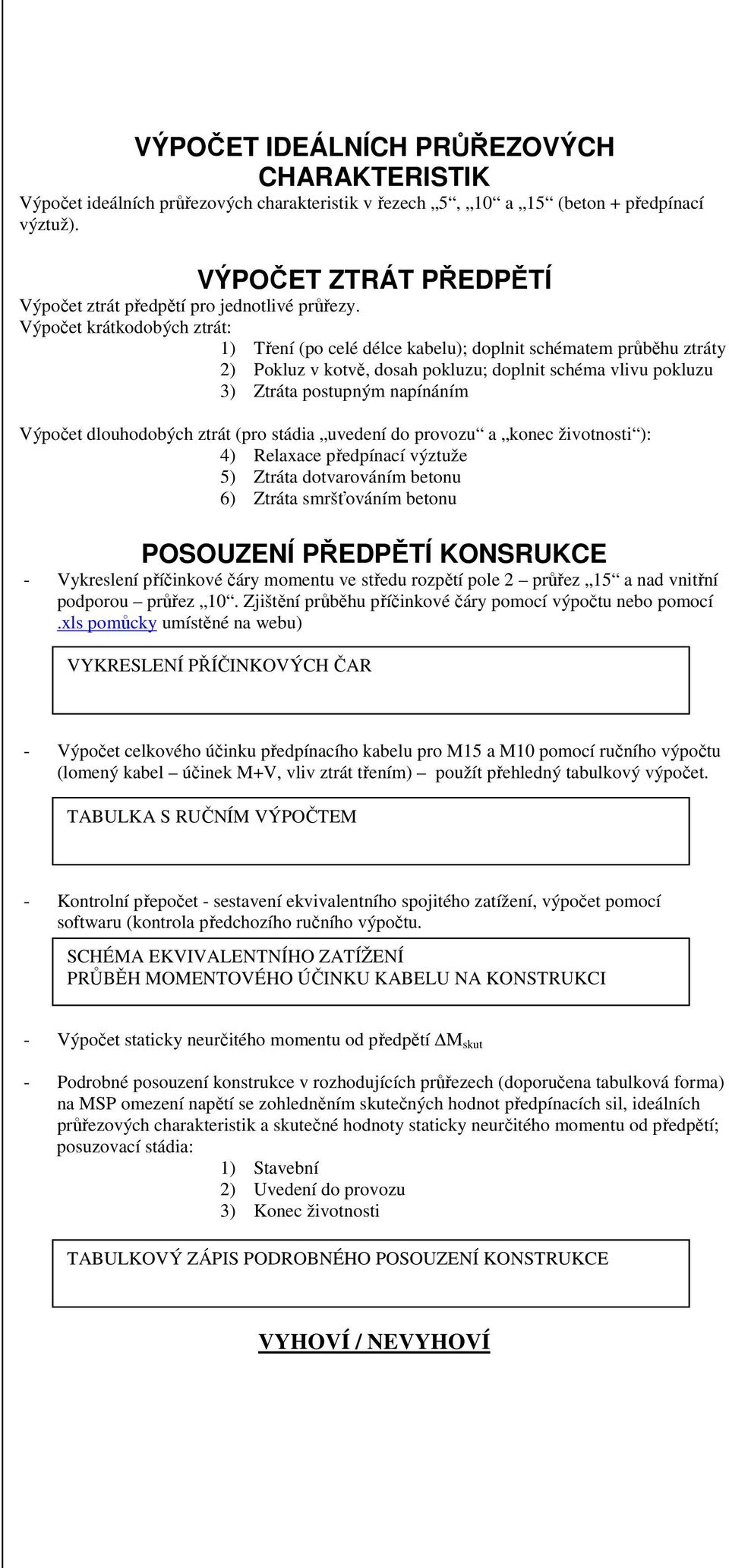

4 VÝPOČET IDEÁLNÍCH PRŮŘEZOVÝCH CHARAKTERISTIK Výpočet ideálních průřezových charakteristik v řezech 5, 10 a 15 (beton + předpínací výztuž) VÝPOČET ZTRÁT PŘEDPĚTÍ Výpočet ztrát předpětí pro jednotlivé průřezy Výpočet krátkodobých ztrát: 1) Tření (po celé délce kabelu); doplnit schématem průběhu ztráty 2) Pokluz v kotvě, dosah pokluzu; doplnit schéma vlivu pokluzu 3) Ztráta postupným napínáním Výpočet dlouhodobých ztrát (pro stádia uvedení do provozu a konec životnosti ): 4) Relaxace předpínací výztuže 5) Ztráta dotvarováním betonu 6) Ztráta smršťováním betonu POSOUZENÍ PŘEDPĚTÍ KONSRUKCE - Vykreslení příčinkové čáry momentu ve středu rozpětí pole 2 průřez 15 a nad vnitřní podporou průřez 10 Zjištění průběhu příčinkové čáry pomocí výpočtu nebo pomocí xls pomůcky umístěné na webu) VYKRESLENÍ PŘÍČINKOVÝCH ČAR - Výpočet celkového účinku předpínacího kabelu pro M15 a M10 pomocí ručního výpočtu (lomený kabel účinek M+V, vliv ztrát třením) použít přehledný tabulkový výpočet TABULKA S RUČNÍM VÝPOČTEM - Kontrolní přepočet - sestavení ekvivalentního spojitého zatížení, výpočet pomocí softwaru (kontrola předchozího ručního výpočtu EKVIVALENTNÍHO ZATÍŽENÍ PRŮBĚH MOMENTOVÉHO ÚČINKU KABELU NA KONSTRUKCI - Výpočet staticky neurčitého momentu od předpětí M skut - Podrobné posouzení konstrukce v rozhodujících průřezech (doporučena tabulková forma) na MSP omezení napětí se zohledněním skutečných hodnot předpínacích sil, ideálních průřezových charakteristik a skutečné hodnoty staticky neurčitého momentu od předpětí; posuzovací stádia: 1) Stavební 2) Uvedení do provozu 3) Konec životnosti TABULKOVÝ ZÁPIS PODROBNÉHO POSOUZENÍ KONSTRUKCE

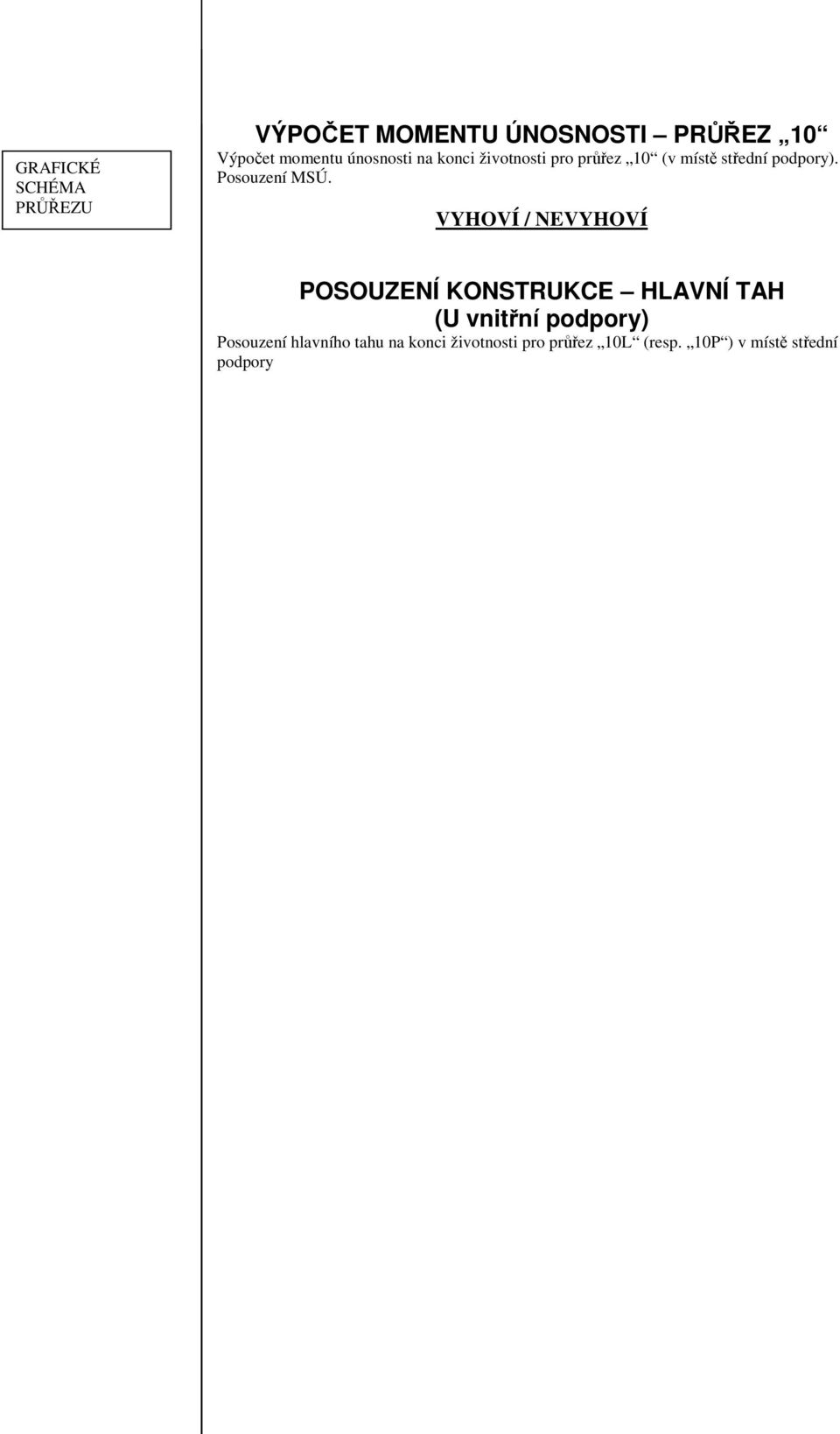

5 GRAFICKÉ PRŮŘEZU VÝPOČET MOMENTU ÚNOSNOSTI PRŮŘEZ 10 Výpočet momentu únosnosti na konci životnosti pro průřez 10 (v místě střední podpory) Posouzení MSÚ POSOUZENÍ KONSTRUKCE HLAVNÍ TAH (U vnitřní podpory) Posouzení hlavního tahu na konci životnosti pro průřez 10L (resp 10P ) v místě střední podpory
