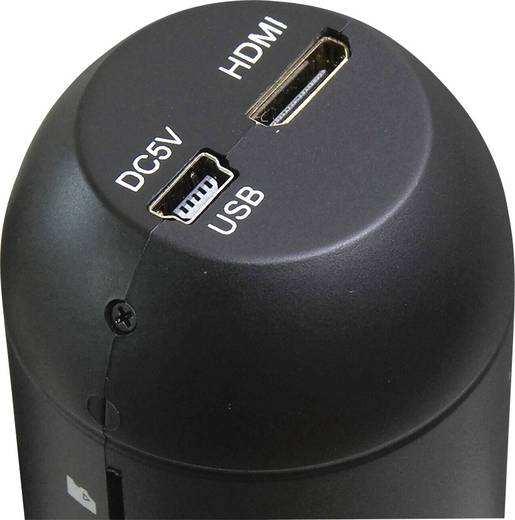

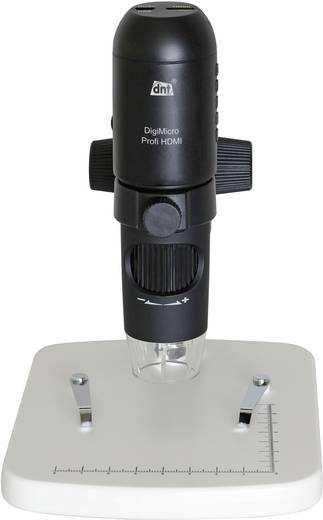

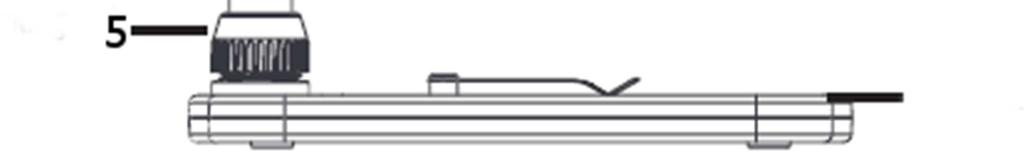

1 Popis a ovládací prvky Levá strana Digitální mikroskop DigiMicro Profi HDMI Obj. č.: Pravá strana Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup digitálního USB mikroskopu DigiMicro Profi HDMI. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Rozsah dodávky Mikroskop DigiMicro Profi HDMI Základna mikroskopu USB kabel Napájecí adaptér Kabel HDMI Kalibrační pravítko CD se softwarem Návod k obsluze Systémové požadavky OS: MS Windows XP SP2, Vista, Windows 7, Windows 8, Windows 10 a MAC OS 10.7 Min. procesor Pentium nebo kompatibilní procesor AMD 100 MB volného místa na disku RAM 512 MB Video karta 24 bit, 64 M USB port 2.0 CD mechanika 1. Otvor pro vedení kabelu 9. Mikroskop 2. Hrubé nastavení nahoru a dolů 10. Montážní šroub 3. Zajištění a uvolnění 11. Nastavení zaostření 4. Kovová tyč 12. Optika 5. Montážní matice 13. Osvětlení 6. Zdířka USB a HDMI 14. Tlačítka 7. Otvor pro vložení MicroSD karty 15. Posuvník mikroskopu 8. Ovladač jasu LED 16. Hrubé zaostření nahoru a dolů

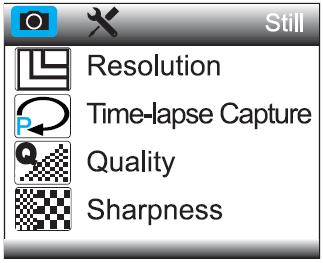

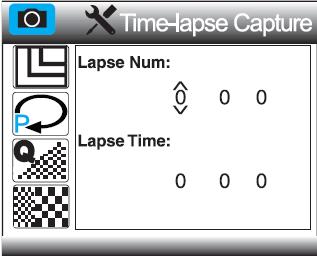

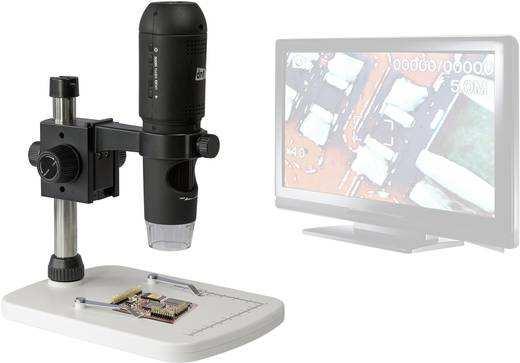

2 Začínáme Montáž základny Pohybujte držákem po posuvníku do vhodné výšky. Otáčením kolečka získáte hrubé zaostření. Nasuňte na kovovou tyč montážní matici. Zastrčte kovovou tyč do základny. Otáčejte kolečko pro jemné zaostření. Utáhněte matici. Vložte mikroskop do kroužku na stojanu. Mikroskop se upevní na kovovou tyč a nastaví různými kolečky. Pohled zezadu Posuv nahoru a dolů Upevnění na posuvníku Upevnění držáku na tyči Tlačítka a funkce Zapnutí a vypnutí MODE Režim přehrávání / foto MENU Opakovaným stiskem se vybírá menu, nastavení a zavírá menu OK / Potvrzení nastavení, pořízení fotografie a uložení fotografie Navigace v menu Stmívač LED Slot microsd karty Otáčejte kolečkem na zadní straně pro hrubé nastavení. Uvolněte kolečko a nastavte držák do vhodné výšky. Obsluha Připojení DigiMicro Profi HDMI k TV / monitoru pomocí HDMI kabelu Připojte mikroskop k TV nebo k monitoru pomocí HDMI kabelu. Přiloženým napájecím adaptérem připojte mikroskop k napájení. Tlačítkem zapněte mikroskop. Zapněte TV / monitor a zvolte na něm vstup HDMI. Pořízení fotografie Ve stavu dodání můžete mikroskopem sledovat zvolené objekty. Pro pořízení fotografie vložte do otvoru pro kartu microsd kartu. Tlačítkem zapínáte nebo vypínáte zobrazení na obrazovce. Otáčejte kolečkem zaostření, abyste získali co nejlepší zaostření obrazu a stiskněte tlačítko OK/ pro pořízení a uložení snímku.

3 Přehrávání Přehrávání lze použít, jen když je v mikroskopu vložena microsd karta. Před vložením microsd karty se musí mikroskop vypnout. Stiskněte tlačítko MODE a přepněte mikroskop do režimu přehrávání. Režim přehrávání je signalizován symbolem v levém horním rohu. Pro zobrazení předešlé fotografie stiskněte tlačítko. Připojení DigiMicro Profi HDMI k počítači Máte dvě možnosti, jak připojit mikroskop k počítači. V obou případech ho připojíte k USB portu počítače. Při prvním zapojení bude chvilku trvat, než se načtou ovladače. 1. Úložné zařízení Pořizujte fotografie a ukládejte je na microsd kartu. Pokud je v mikroskopu vložena SD karta, připojený mikroskop se chová jako zařízení s vyměnitelným úložištěm. Pokud chcete fotografie editovat pomocí přiloženého softwaru, musíte je importovat do složky fotografií, která se vytvoří v softwaru PortableCaptureHD. 2. Náhled snímků na PC Tuto možnost lze využít jen s nainstalovaným softwarem. Vyjměte z mikroskopu microsd kartu a připojte mikroskop k USB portu počítače. Na počítači se po několika sekundách nainstaluje zobrazovací zařízení, jehož správné nastavení můžete provést v správci zařízení (Windows). Otevřete program PortableCaptureHD, nastavte rozlišení VGA nebo HD a získáte náhled. Menu Aby bylo možné nastavit DigiMicro Profi, musí být mikroskop připojen k TV/monitoru. Navigace v menu: Tlačítko MENU: Vybíráte menu, přepínáte menu/general a zavíráte menu. : Vybíráte položku menu. Tlačítko OK/ : Potvrzujete zadání. Menu má dva okruhy: 1. nastavení Photo (fotografie) a 2. nastavení General (obecné) Nastavení fotografií Resolution Interpolované (dopočítávané pomocí softwaru): 14 MB, 8 MB, 5 MB a skutečné rozlišení 3 MB, 2 MB a WVGA. Rozlišení platí jen pro fotografie na SD kartě. Time-lapse Capture Nabízí časované fotografování. Navigace: : nastavení hodnoty MODE: změna pozice vkládání OK/ : Potvrzení výběru Lapse Num: Vložte počet snímků, které chcete pořídit. Rozsah hodnot je od 0 do 999. Lapse Time: Vložte časový interval mezi pořízením 2 snímků. Rozsah hodnot je od 0 do 999. Když se časované pořizování snímků dokončí, DigiMicro Profi HDMI se vrátí k režimu náhledu. Quality Zde se nastavuje poměr komprese fotografií. Dostupné hodnoty nastavení: Fine Normal Economy. Nejvyšší kompresní poměr a současně nejmenší velikost mají snímky při nastavení Economy. Sharpness Ostrost obrázku v rozsahu od nejvyšší po nejslabší: Strong Normal nebo Soft. Exposure Pod touto položkou se mění citlivost objektivu na světlo (expozice). Možnosti nastavení se pohybují v krocích ±1/3: +2.0, +5/3, +4/3, +1.0, +2/3, +1/3, +0.0, -1/3, -2/3, -1.0, -4/3, -5/3, Požadovaná hodnota expozice se nastaví okamžitě po potvrzení tlačítkem OK/. V případě, že je výsledek příliš tmavý nebo příliš světlý, upravte příslušným způsobem hodnotu expozice. Zvolená hodnota se ukazuje v horní části náhledu. Date Stamp Vyberte časové razítko a poté zvolte, zda se má na pořízené fotografii zobrazovat datum (Date) nebo datum a čas (Date/time) pořízení. Pokud nechcete časové razítko používat, zvolte možnost Off. Obecná nastavení Stiskněte dvakrát tlačítko MENU. Date/Time Zde se nastavuje datum, čas a časový formát. Navigace: : nastavení cílové hodnoty OK/ : změna pozice vkládání MENU: zavřeni menu Auto Power Off Zde volíte funkci automatického vypnutí a čas, po jehož uplynutí se mikroskop v případě nečinnosti automaticky vypne. Dostupné hodnoty nastavení jsou 3, 10 a 30 minut. Pokud zvolíte možnost OFF, funkce se vypne. Language Zde volíte jazyk pro zobrazení informací na displeji. Frequency Nastavuje se frekvence elektrické sítě. V Evropě se používá frekvence 50 Hz. Format Tuto položku menu zvolte, když chcete formátovat microsd kartu. Vymažou se všechna data na SD kartě. Pro zahájení formátování vyberte OK, resp. zvolte Cancel pro zrušení formátování a návrat k menu. Default Setting Výběrem této položky se na mikroskopu obnoví výchozí nastavení z výroby. Zvolte OK, nebo Cancel pro návrat k menu. Version Zobrazí se verze softwaru. Instalace softwaru Vložte přiložené CD do CD mechaniky na počítači a automaticky se spustí průvodce instalací. Klikněte na Install PortableCaptureHD a průvodce vás provede celým procesem instalace. Kliknutím na User s Manual se otevře kompletní návod k obsluze. Připojte mikroskop k USB portu počítače a kliknutím na ikonu PortableCaptureHD, která se po instalaci objeví na ploše, otevřete program. Pokud se mikroskop odpojí od USB portu počítače, objeví se následující zpráva, která vás upozorňuje, že mikroskop je odpojený a musí se připojit k USB portu: No Device detected, please connect your Microscope directly to your PC USB port.

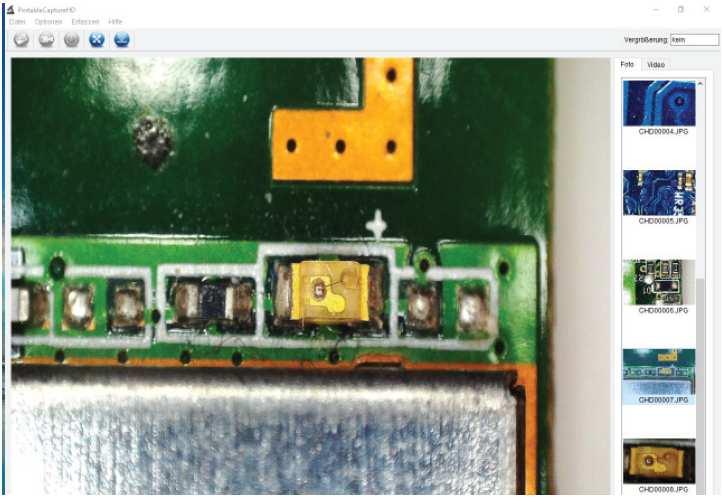

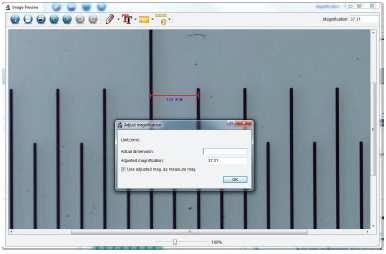

4 Software PortableCaptureHD Program má vícejazyčné uživatelské rozhraní. Když chcete změnit jazyk rozhraní, zvolte Options > Language > English. Pořízené snímky se zobrazují na pravé straně okna ve formě miniaturních náhledů. Pokud se kurzor myši posune nad náhled, obrázek se objeví v okně náhledu. Po stisknutí pravého tlačítka myši se objeví podnabídka, kde můžete obrázek otevřít (open), uložit (save), kopírovat (copy) a vymazat (delete). Po výběru možnosti Open se obrázek objeví v okně náhledu. Když zvolíte Save nebo Save as, otevře se dialogové okno pro výběr složky, do které chcete obrázek uložit. Volbou Copy se obrázek zkopíruje do schránky. Příkazem Delete se právě zvolený obrázek vymaže a příkazem Delete all se vymažou všechny fotografie v seznamu. Editace obrázků Zaostřete mikroskop na přiložené kalibrační pravítko a nastavte zvětšení, až získáte jasný obraz. Pokud je stupnice rovnoběžná s křížením, pořiďte snímek (viz obrázek níže). Klikněte 2x na obrázek, aby se otevřelo rozhraní pro měření. Klikněte na ikonu kalibrace a poté přesuňte myš na obrázek. Klikněte na počáteční a koncový bod známé hodnoty. Otevře se dialogové okno (viz obrázek níže), ve kterém musíte do pole Actual dimension zadat přesnou hodnotu příkladu měření. Software automaticky kalibruje úroveň zvětšení. Klikněte na OK nastavený poměr zvětšení se ukáže v pravém horním rohu. Pro pořízení snímku stiskněte tlačítko OK/ nebo klikněte na ikonu fotoaparátu, která je nad oknem náhledu. Fotografie se ukládají složky fotografií v adresáři. Pořízené snímky se zobrazují na pravé straně okna ve formě miniaturních náhledů. Pro pořízení video snímku klikněte na tlačítko video kamery nad oknem náhledu nebo v menu vyberte položku Capture > Video. Video snímky se ukládají do složky videa v adresáři. Pro zastavení záznamu videa klikněte na blikající ikonu video kamery. Soubory videa se ukládají ve formátu AVI. Hlavní menu File Photos Directory: Video Directory: Import: Exit: Options Preview Size Date/Time Language: Fullscreen mode: Crossing: Capture Photo: Video: Složka pro ukládání obrázků Složka pro ukládání video souborů. Import souborů z SD karty do vybrané složky v adresáři. Importované obrázky se zobrazují v okně seznamu ve formě miniaturních náhledů. Ukončení programu. Zde můžete měnit velikost náhledu. Velikost pořízené fotografie je ekvivalentem velikosti okna náhledu, kterou zvolíte pod položkou Options > Preview Size. Zapíná, nebo vypíná zobrazování data a času na fotografii nebo na videu. Nastavuje jazyk uživatelského rozhraní. Režim zobrazení na celou obrazovku můžete zapnout nebo vypnout: Dvojím kliknutím na oblast náhledu Kliknutím na ikonu celé obrazovky. Zapnutí nebo vypnutí zobrazení kříže v okně náhledu. Pořízení jedné fotografie. Zahájení a ukončení nahrávání videa. Symboly v liště menu Uložení snímku Kopírování snímku do schránky Kopírování snímku Předchozí snímek a další snímek Zpět - Znovu Kreslení Po kliknutí na ikonu tužky se otevře okno různých možností kreslení. Vlastnosti čáry

5 Po kliknutí na ikonu fontu nastavte v rozbalovací nabídce font textu. Klikněte 2x na ikonu pravítka, aby se otevřelo rozhraní pro měření. Pod ikonou pravítka se otevřou různé možnosti měření. Any Angle Line: Jednoduše klikněte na jeden bod a poté přetáhněte kurzor na druhý bod a uvolněte tlačítko myši. Continous Line: Měření nepřerušované čáry umožňuje změřit požadovanou nepřerušovanou délku. Klikněte na jeden bod a přetáhněte kurzor na další bod, kde tlačítko myši uvolněte. Radius Circle: Jednoduše klikněte a přetažením vytvořte kruh požadovaného poloměru. Zobrazí poloměr, obvod a plocha kruhu. Diameter Circle: Jednoduše klikněte a přetažením vytvořte Kruh požadovaného průměru. Zobrazí průměr, obvod a plocha kruhu. Technické údaje Obrazový senzor: 3 Megapixely Rozlišení videa: 640 x 480 (VGA), 1280 x 720 (720p) Rozlišení obrázků: 14M, 8M, 5M, 3M, 2M, WVGA (jen s připojením HDMI) Barvy: 24 bit RGB Rozsah zaostření: Manuální zaostření od 0 mm do 35 mm Frekvence zobrazení: 50/60 Hz Rychlost snímání: Max. 30 rámečků za sekundu Poměr zvětšení: cca 10x až 230x Formát obrázků: JPG Formát videa: AVI Vyvážení bílé: Automaticky Zdroj světla: 8 bílých LED PC rozhraní: USB 2.0 OS: Windows XP SP2 a vyšší, MAC OS 10.7 a vyšší Zdroj napájení: USB port 5 V Rozměry mikroskopu: 154 x 42 mm Rozměry základny: 170 x 120 x 12 mm Hmotnost: 171 g Three Points Angle: Jednoduše definujte tři body a po kliknutí se objeví hodnota úhlu. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do digitálního mikroskopu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro výrobku. Záruka Na digitální mikroskop dnt DigiMicro Profi HDMI poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/05/2017
