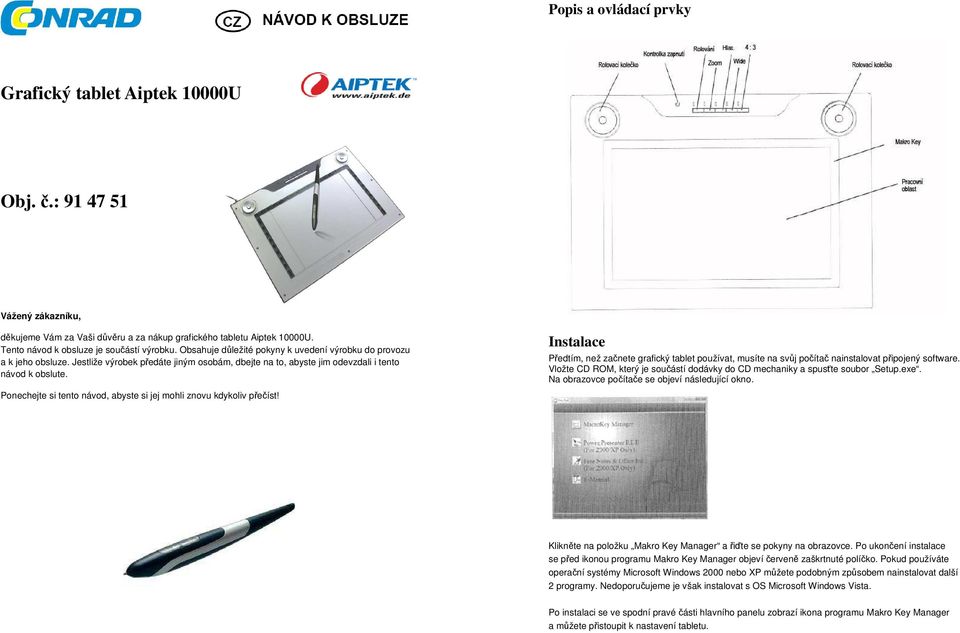

1 Popis a ovládací prvky Grafický tablet Aiptek 10000U Obj. č.: Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup grafického tabletu Aiptek 10000U. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obslute. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Instalace Předtím, než začnete grafický tablet používat, musíte na svůj počítač nainstalovat připojený software. Vložte CD ROM, který je součástí dodávky do CD mechaniky a spusťte soubor Setup.exe. Na obrazovce počítače se objeví následující okno. Klikněte na položku Makro Key Manager a řiďte se pokyny na obrazovce. Po ukončení instalace se před ikonou programu Makro Key Manager objeví červeně zaškrtnuté políčko. Pokud používáte operační systémy Microsoft Windows 2000 nebo XP můžete podobným způsobem nainstalovat další 2 programy. Nedoporučujeme je však instalovat s OS Microsoft Windows Vista. Po instalaci se ve spodní pravé části hlavního panelu zobrazí ikona programu Makro Key Manager a můžete přistoupit k nastavení tabletu.

2 Nastavení a funkce grafického tabletu Program Makro Key Manager Vám umožňuje nastavit tablet podle vlastních potřeb. Dvojitým kliknutím na ikonu programu na hlavním panelu spustíte Makro Key Manager a objeví se okno, jak je znázorněno níže. Stručný návod k práci se speciálním perem Výměna baterie Krok 1 Krok 2 Krok 3 Při prvním spuštění je Makro Key Manager nastaven na profil Vista. Nicméně si můžete zvolit jiný profil, nebo vytvořit vlastní. V každém profilu můžete tlačítkům K1 K26 na tabletu přiřadit jednotlivé funkce. Pomocí zabudovaného nástroje pohyb pera v Microsoft Windows Vista (viz obrázek níže), jehož ikona se nachází v pravé spodní části hlavního panelu, můžete upravit nastavení tlačítek a obecné nastavení pera. Když jste ukončili všechna nastavení, můžete přistoupit k používání tabletu. Výměna náplně Máte na výběr 2 možnosti použití. Lze jej používat jako myš, nebo jako grafický tablet pro malování. Obě ovládací kolečka v horních rozích tabletu mají stejnou funkci s tím rozdílem, že jedno je pro leváky a druhé pro praváky. Když je rolovací tlačítko povoleno, můžete rolovat oběma kolečky a tlačítko uprostřed slouží pro přepínání vodorovného a svislého směru. Pokud je povoleno tlačítko zoom, můžete kolečky obraz ještě přibližovat a oddalovat. Krok 1 Přiloženými kleštičkami vytáhněte použitý hrot pera. Prostřední tlačítko Vám dává možnost přepínání na nástroj ručička. Jakmile vyberete tlačítko hlasitosti, ovládáte hlasitost kolečkem a tlačítko slouží pro zapínání a vypínání zvuku (ztišení). Pomocí dvou zbývajících tlačítek (Wide a 4:3) nastavujete poměr stran tabletu, aby vyhovovaly obrazovce monitoru. Krok 2 Vložte do pera novou náplň. Krok 3 Pevně přitlačte na tvrdý povrch po dobu 5 sekund, dokud se náplň v peru nezablokuje.

3 Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do grafického tabletu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří k do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly děti spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Ovládací panel Macro Key Manager Oblast pro nastavení profilu Oblast pro nastavení programu Grafický tablet nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro tabletu. Oblast náhledu Recyklace Záruka Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Na grafický tablet Aiptek 10000U poskytujeme záruku 24 měsíců. Oblast pro nastavení profilu Zde můžete vybírat, vytvářet a upravovat profily Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Software Macro Key Manager Oblast pro nastavení programu V této části nastavujete dvěma způsoby jednotlivé funkce programu. První způsob je nastavení klávesových příkazu a druhý způsob představuje nastavení hyperlinku. Oblast náhledu Zde se zobrazuje obraz z tabletu a makro klávesy tabletu. Najetím kurzoru na makro klávesu se vyvolá vedle klávesy zobrazení nápovědy. Grafický tablet Aiptek 10000U pracuje se speciálním softwarem Macro Key Manager, pomocí kterého lze nastavit a provádět příkazy z klávesnice (např. kopírovat = Ctrl + C ) nebo nejčastěji používané hyperlinky. Program má několik přednastavených profilů. K několika klávesám jsou pevně přiřazené funkce s pevným nastavením, které nelze dále upravovat. Nastavení ostatních kláves je možné definovat a upravovat. Pokud by Vám některý z přednastavených profilů nevyhovoval, můžete si vytvořit vlastní nový profil. Instalace programu Po nainstalování programu Macro Key Manager a připojení tabletu k počítači, se v systémové liště zobrazí ikona. Kliknutím na pravé tlačítko myši se můžete rozhodnout pro ukončení programu. V programu je k dispozici funkce open.exe, která zabezpečuje, aby Macro Key Manager pracoval spolehlivě v každém softwarovém prostředí. Pokud funkci open.exe nepoužijete, může se stát, že Macro key Manager bude s různými softwary pracovat nepředvídavě. Když program ukončíte, nebo když odpojíte tablet od PC, původní ikona se změní na ikonu.

4 Jak vytvořit nový profil 1. Klikněte na New a zadejte název profilu. 2. Pokud je profil vytvořen pro určitý specifický software, klikněte na ikonu prohlížeče V opačném případě klikněte rovnou na OK a ukončete nastavení nového profilu. 3. Zobrazí se všechny nainstalované programy. Klikněte na správný program a potvrďte kliknutím na OK. 4. Nastavení ukončete kliknutím na OK. Pod lištou About Macro Key Manager jsou informace o verzích Macro Key Manager, ovladače a o verzi firmware Uživatelské rozhraní programu Macro Key Manager Jak změnit profil 1. Vyberte profil, který chcete změnit. 2. Postupujte podle kroků pro změnu nastavení makro klávesy. 3. Klikněte na OK Jak vymazat profil 1. Vyberte profil, který chcete vymazat. 2. Klikněte na Delete Nastavení Jak nastavit funkci makro klávesy 1. Klikněte na Setting pro aktivaci funkce nastavení. 2. Vložte název, který bude sloužit jako nápověda pro tuto funkci (povinné). 3. Definujte funkci jako horkou klávesu, nebo hyperlink. 4. Klikněte na Confirm. Nastavení: Nastavte kurzor na ikonu Macro Key Manager v systémové liště a klikněte na ní pravým tlačítkem myši. Nastavení času pro funkci makro klávesy Můžete nastavit čas, po který bude funkce aktivní. Na výběr máte 4 časové alternativy 0, 1, 1,5 a 3 sekundy. Zvolený čas znamená, že funkce makro klávesy bude aktivní, jen když se pero dotkne oblasti makro klávesy na 0, 1, 1,5 nebo 3 sekundy. Zvuk dotyku Lze nastavit i to, jestli se má při dotyku špičky pera s tabletem ozvat zvuk, nebo ne. Windows 2000/XP/Vista Basic Windows Vista Premium a novější

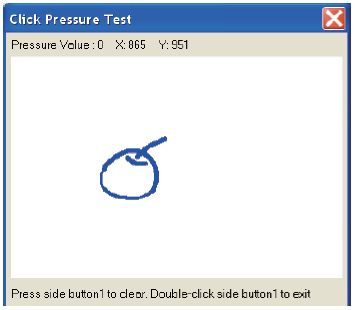

5 Pen Pad (jen ve Windows 2000/XP/Vista basic) Jedná se o ovladač tabletu. Bližší informace pro použití ovladače najdete v návodu k ovladači. Ovládání programu Po nastavení profilu můžete začít používat program Macro Key Manager. Vyberte si požadovaný profil a klikněte na OK, čím se zvolený profil stane aktivní až do doby, než jej změníte, nebo vyberete jiný profil. Nastavení tlaku pera 1. V okně Buttons posouvejte posuvníkem nahoru a dolů, abyste upravili tlak pera v rozmezí 0% až 8% (0% představuje nejslabší tlak a 8% je nejsilnější tlak). 2. Klikněte na tlačítko Test, kterým aktivujete test nastavení tlaku pera pracovní oblast tabletu. Zkontrolujte správnost nastavení. Použití pera Pero se používá jako běžné pero na psaní. V Pen Pad musí být pod položkou Tracking Mode zvoleno Pen. Side Buttons (Tlačítka na boku pera) V liště Buttons klikněte na Side Button 1 pro přizpůsobení bočného tlačítka. Základní přednastavení: Side Button 1 = pravé tlačítko myši Side Button 2 = levé tlačítko myši Pen Point (hrot pera) = levé kliknutí Hodnoty Pen Offset Když při používání tabletu chcete použít nové pero bez restartování počítače, musíte nastavit hodnotu v políčku Pen Offset Value. 1. V okně Buttons zrušte zaškrtnutí v čtverečku Auto Setting, abyste odstranili původní hodnotu. 2. Klikněte na tlačítko Adjust a pro další úpravy se řiďte pokyny na obrazovce. Když se objeví ikona OK odklikněte ji. 3. Zaškrtněte čtvereček Auto Setting, aby počítač po restartování automaticky rozeznal novou hodnotu offsetu. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/5/2012
