1 Kaskádní řadič kotlů KR2 - Instalační příručka - verze 4.04 adresa: ADDAT s.r.o. Májová Liberec 30 telefon: fax: http: addat@addat.cz

2 Obsah: 1. Obecné Určení Vlastnosti Funkce řadiče Obecný popis Režimy řízení Řízení na konstantní teplotu Pseudoekviterm Řízení dle uzlů Varianty řízení ohřevu Řízení ohřevu bez čidla zpětné vody Řízení ohřevu s čidlem zpětné vody Řazení kotlů Odstávka kotlů Zkušební provoz Vstup pro externí technologii Vstup externího řízení teploty Mrazová ochrana Požadavek režim Dovolená Výstupy DA1 a DA Provedení řadiče Montáž řadiče Elektrická instalace Obecný popis Stínění kabelů Zapojení modulů KR2 a EXP Popis vstupů modulu řadiče KR Popis výstupů modulu řadiče KR Popis vstupů a výstupů modulu EXP Řazení rozšiřovacích modulů Komunikační time-out Ventilace kotelny Minimální teplota zpětné vody Odstup teploty zpětné vody Funkce externího řízení teploty Počet uzlů Doběh čerpadel Typ kotlů Počet kotlů Nulování doby běhu Pseudoekvitermní teploty Provozní heslo Podsvícení displeje Přímé řízení modulů Poruchové stavy řadiče Obecný popis Porucha čidla teploty výstupní vody Porucha čidla teploty zpětné vody Porucha 1. čidla venkovní teploty Porucha 2. čidla venkovní teploty Porucha komunikace s uzly Vnitřní porucha řadiče Přehřátí kotlů Technické parametry Příklad specifikace objednávky Ovládání řadiče Zobrazení automatického režimu Po připojení napájecího napětí Řádná zobrazení Chybová zobrazení Nastavení uživatelských parametrů Nastavení servisních parametrů Obecný popis Zpoždění pro spuštění kotlů Zpoždění pro vypnutí kotlů Doběh čerpadel Ohřev výstupní vody pro ext. techologii

3 1. Obecné Tato příručka je určena jako informační materiál pro servisní techniky. Přináší podrobný popis řadiče kotlů KR2, včetně popisu režimů provozu. Dále seznamuje s insta lací a nastavením řadiče. Příručka je rozdělena do několika oddílů. Obecný popis najdete ve 2. oddílu. Montáž řadiče je popsána ve 4. oddílu a elektrická instalace v od dílu č.5. Oddíl č.6 seznamuje s ovládáním řadiče. Nastavením parametrů řadiče se zabývají oddíly č.8 a č.9. Přímé řízení kotlů lze najít v oddílu č.10. Popis poruchových stavů je popsán v 11. oddílu Určení Řadič KR2 je spolu s rozšiřujícími moduly EXP4 určen pro řízení kaskády až osmi jednostupňových nebo čtyř dvoustupňových kotlů. Řízení kotlů spočívá v jejich zapínání a vypínání tak, aby teploty výstupní a zpětné vody odpovídaly parametrům nastaveným na řadiči. Řadič je možné nastavit pro ohřev na zvolenou konstantní teplotu výstupní vody, na teplotu výstupní vody odvozenou od teploty venkovního vzduchu (pseudo- ekviterm) a dále pro ohřev výstupní vody podle po ža - davků od teplovodních regulačních uzlů RTU a RTUV. U tohoto způsobu ohřevu dochází k redukci tepelných ztrát v primárním okruhu výstupní vody a tím také k redukci nákladů na vytápění a ohřev TUV. Předpokládané umístění řadiče spolu s rozšiřujícími moduly je v elektrickém rozvaděči spolu s prvky jištění elektrických obvodů. 2. Funkce řadiče 2.1. Obecný popis Modul řadiče může řídit dva jednostupňové nebo jeden dvoustupňový kotel. Pro řízení více kotlů je třeba použít rozšiřující moduly EXP4. Každý modul EXP4 řídí dva jednostupňové nebo jeden dvou stupňový kotel. Celkem lze připojit až 4 dvoustupňové nebo až 8 jednostupňových kotlů. Protože činnost řadiče při řízení jednostupňových nebo dvou stupňových kotlů je velmi podobná, nebude v popisu, pokud to není nutné, rozlišována. Základní činnost řadiče kotlů spočívá v zapínání a vypínání hořáků kotlů na základě diference požadované a naměřené teploty vody v rozdělovači (výstupní voda) nebo podle diference nastavené a skutečné teploty vody ve směšovači (zpětná voda). Podle zapálených hořáků jsou řízena kotlová čerpadla. Jejich doběh je nastavitelný jako parametr. Řadič může také řídit ventilátory větrání kotelny. Jednotlivé kotle je možné jednoduše z řízení vyřadit a tím zamezit díře v regulaci např. při opravě kotle. Pro měření teploty výstupní i zpětné vody jsou použita digitální čidla ADS13 s jímkou. Zpětná voda nemusí být sledována a lze tak ušetřit jedno teplotní čidlo. Může tím ale dojít k enormní kondenzaci vodní páry v kotli při nízké teplotě zpětné vody. Řadič pracuje ve třech základních režimech řízení odvozených od způsobu získání požadované teploty v rozdělovači. Jsou to Řízení na konstantní teplotu, Pseudoekviterm a Řízení dle uzlů. K řadiči mohou být připojeny dva bezpotenciálové spínače, které ovlivňují jeho činnost. Spínač externí technologie uplatňuje požadavek ohřevu od externí technologie (např. vzduchotechniky). Spínačem externího řízení teploty lze snížit teplotu výstupní vody podle nastaveného koeficientu, ohřev úplně vypnout nebo spustit režim prázdniny. Parametry jsou na řadiči jednoduše nastavitelné jedním jediným knoflíkem. Nastavování parametrů je rozděleno do dvou skupin. Parametry určené specialistům je možné nastavovat pouze po zadání hesla pro specialisty. Uživatelské parametry se nastavují bez hesla, pokud však není povoleno tzv. provozní heslo. Provozní heslo pak umožňuje chránit řadič před jakýmkoliv zásahem. Veškeré snahy o intervenci šťouralů jsou ignorovány bez narušení práce řadiče. Řadič dále nabízí opatření proti neplatičům. Není-li do řadiče zadán odblokovací kód (PIN), je po 800 ho - dinách zkušebního provozu chod řadiče omezen. Vždy po zaplacení je uživateli předán PIN kód, kterým se řadič odblokuje pro normální činnost. Řadič provádí distribuci venkovní teploty pro teplo - vodní uzle RTU. Je možné připojení až dvou digitálních venkovních čidel ADS Režimy řízení Řadič pracuje ve třech základních režimech řízení odvozených od způsobu získání požadované teploty výstupní vody. Režim je určen parametrem Řízení teploty výstupní vody Řízení na konstatní teplotu Pokud je parametr nastaven Na konstatní teplotu, pak požadovanou teplotu výstupní vody zadává uživatel. Řadič se v tomto případě stále snaží zvyšováním a snižováním výkonu ohřevu (zapínáním a vypínáním kotlů) udržovat požadovanou teplotu výstupní vody v nastavených mezích. Při sepnutém spínači externího řízení a zvolené funkci redukce teploty je zadaná teplota výstupní vody redukována podle koeficientu nastaveného jako parametr. Při rozpojeném spínači externího řízení a zvolené funkci termostat je ohřev vody úplně vypnut Pseudoekviterm Je-li vybrán způsob řízení Pseudoekviterm, pak požadovaná teplota výstupní vody je odvozena od venkovní teploty. Předem je však do řadiče nutné zadat - 2 -

4 požadované teploty výstupní vody pro mezní venkovní teploty -20 C a +20 C. Řadič si pak sám vypočítá požadovanou teplotu výstupní vody z okamžité venkovní teploty a ze zadaných mezních teplot. Pro pseudoekvitermní řízení je však ještě nutné zadat mezní venkovní teplotu, po jejímž překročení dojde k vypnutí ohřevu vody. Při sepnutém spínači externího řízení a zvolené funkci redukce teploty je vypočtená požadovaná teplota výstupní vody redukována podle koeficientu nastaveného jako parametr. Při rozpojeném spínači externího řízení a zvolené funkci termostat je ohřev vody úplně vypnut Řízení dle uzlů Při řízení Dle uzlů závisí požadovaná teplota výstupní vody na momentálních požadavcích teplovodních uzlů RTU a RTUV, připojených komunikační linkou k řadiči kotlů. Každý připojený uzel informuje řadič na jakou teplotu vytápí, příp. na jakou teplotu ohřívá TUV. Řadič pak vezme nejvyšší z těchto teplot a z ní odvodí požadovanou teplotu výstupní vody přičtením hodnoty parametru Ztrátová teplota pro uzle. Parametr je nastavitelný v rozsahu 4-20 C a udává oč má být vyšší teplota výstupní vody než je nejvyšší teplota požadavku. Požadovaná teplota výstupní vody se tak mění podle právě nejvyššího požadavku uzlů. Tím nedochází k ohřevu výstupní vody na zbytečně vy sokou teplotu. Nebude-li vůbec žádný požadavek na ohřev, dojde k úplnému vypnutí kotlů a po doběhu i všech čerpadel. To, že nedochází k ohřevu, když to není nutné, přispívá k úsporám topné energie. Pro ten - to režim se neuplatňuje spínač externího řízení Varianty řízení ohřevu V této části jsou popsány různé varianty řízení ohřevu Řízení ohřevu bez čidla zpětné vody Řadič se snaží udržet teplotu výstupní vody v pásmu požadované teploty výstupní vody s tolerancí nastavené odchylky. Odchylku lze nastavit jako parametr Odchylka teploty výstupní vody v rozsahu 2-10 C. Je-li naměřená teplota výstupní vody nižší než teplota požadovaná, snížená o nastavenou odchylku, zvýší řadič výkon ohřevu zapnutím dalšího kotle. Učiní tak pouze za podmínky, že další kotel je k dispozici a dále pokud od poslední změny výkonu ohřevu (jak zvýšení, tak snížení) již uplynula nastavená doba. Tato doba určuje minimální prodlevu pro zvýšení výkonu ohřevu. Je nastavitelná jako parametr Zpoždění pro spuštění kotlů v rozsahu od 1 do 15 minut. Naopak, bude-li naměřená teplota výstupní vody vyšší než teplota požadovaná, zvýšená o nastavenou odchy - lku, sníží řadič výkon ohřevu vypnutím naposled zapnutého kotle. To ale pouze za podmínky, že od poslední změny výkonu ohřevu (jak zvýšení, tak snížení) již uplynula nastavená doba. Tato doba určuje minimální prodlevu pro snížení výkonu ohřevu a je nastavitelná jako parametr Zpoždění pro vypnutí kotlů v rozsahu od 1 do 15 minut Řízení ohřevu s čidlem zpětné vody Řadič se snaží udržet teplotu výstupní vody v pásmu požadované teploty výstupní vody jako v předchozím případě. Do řízení ohřevu však vstupuje ještě teplota zpětné vody. Pro ni jsou v řadiči připraveny dva parametry: Minimální teplota zpětné vody a Odstup teploty zpětné vody. Teplotu danou parametrem Minimální teplota zpětné vody nazveme zpětná minimální teplota. Řízení ohřevu s ohledem na teplotu zpětné vody přináší možnost zamezit kondenzaci vodní páry v kotli. Zpětná minimální teplota musí být nastavena výše než je teplota zpětné vody při níž dochází ke kondenzaci vodní páry v kotli. Teplotní hranicí pro zpětnou vodu, kdy řadič zvyšuje výkon ohřevu nezávisle na teplotě výstupní vody je teplota daná součtem zpětné minimální teploty a parametru Odstup teploty zpětné vody. Tuto teplotní hranici nazveme dohřívací teplotou. Je-li teplota zpětné vody nižší než je dohřívací teplota, a pokud od poslední změny výkonu ohřevu (jak zvýšení, tak snížení) již uplynula doba nastavená jako parametr Zpoždění pro spuštění kotlů (viz odstavec ), dojde ke zvýšení výkonu ohřevu (pokud je ovšem k dispozici další kotel). Na displeji se zobrazí Ohřev prováděn pro zpětnou vodu. Ohřev s ohledem na zpětnou vodu bude prováděn nezávisle na teplotě výstupní vody až do chvíle, kdy teplota zpětné vody překročí hodnotu dohřívací teploty zvýšenou o parametr Odchylka teploty výstupní vody, popsaný v odstavci Co dále s ohřevem bude rozhodnuto podle požadované a naměřené teploty výstupní vody jako v paragrafu Klesne-li teplota zpětné vody pod zpětnou minimální teplotu, bude řadič vysílat do teplovodních uzlů příkaz k přivírání směšovacích ventilů. Na displeji se zobrazí Ohřev prováděn pro zátop. Snížením odběru tepla tak zpětná voda rychle zvýší svoji teplotu. Pokyn k normální činnosti uzlů bude vyslán po opětovném dosažení zpětné minimální teploty. Ohřev pro zátop však bude prováděn nezávisle na teplotě výstupní vody až do chvíle, kdy teplota zpětné vody překročí hodnotu dohřívací teploty zvýšenou o parametr Odchylka teploty výstupní vody, popsaný v odstavci Řazení kotlů Kotle jsou zapínány buď podle pevného pořadí daného fyzickým připojením k modulům KR2 a EXP4 nebo podle provozních hodin. Doba běhu každého kotle se zaznamenává do paměti procesoru. Vždy po 168 hodinách (1 týden) je provedeno vyhodnocení, který kotel běžel celkově nejkratší dobu. Ten bude v následujícím týdnu zapínat jako první (bude mít nejvyšší prioritu). Analogicky jsou pak stanoveny i nižší priority. Řazení kotlů můžeme vidět na displeji v režimu - 3 -

5 automatického řízení. Způsob řazení kotlů je určen parametrem Řazení kotlů Odstávka kotlů Kotle lze vyřadit z procesu řízení a vyhnout se tím dírám v regulaci při fyzickém vypnutí kotle. Je však třeba si uvědomit, že vyřadíme-li kotel nebo zařadímeli jej do procesu zpět, dojde při této změně k novému vyhodnocení priority kotlů Zkušební provoz V řadiči je v okamžiku zadání výrobního čísla (provádí se při oživování) spuštěn zkušební provoz. Jeho maxi - mální doba je 800 hodin. Není-li v této době do řadiče vložen odblokovací kód (PIN), je řadič uveden do režimu, kdy nezávisle na požadavcích udržuje teplotu výstupní vody 40 C. Tato teplota je nedostatečná pro vytápění a ohřev TUV, ale je dostatečně vysoká, aby nedošlo k zámrazu vytápěných objektů. Uživatel je tímto opatřením nucen k zadání odblokovacího kódu. Ten je však předán až po zaplacení za dodanou technologii. Nezaplatí-li zákazník, nebude mu předán odblokovací kód Vstup pro externí technologii Řadič respektuje externí požadavek pro ohřev topné vody. Ohřev je vyžádán sepnutím beznapěťového kontaktu S5 na vstupu externí technologie X5, případně přivedením fázového napětí na vstup O1 (viz 5.3.1). V řadiči je možné nastavit teplotu výstupní vody, kterou externí technologie (například vzduchotechnika) vyžaduje. Na požadavek externí technologie není uplatňována redukce teploty výstupní vody Vstup externího řízení teploty Ohřev topné vody je možné ovlivnit vstupem externího řízení. Jakým způsobem je ohřev ovlivněn, záleží na zvolené funkci externího řízení. Je-li nastavena funkce redukce teploty, je při sepnutí bez na pěťového kontaktu S6 na vstupu externího řízení X6, případně přivedením fázového napětí na vstup O2 (viz 5.3.1) teplota výstupní vody snížena o nastavený koeficient. Snížení je uplatňováno při řízení na konstantní teplotu nebo při pseudoekvitermním řízení. Snížení lze nastavit v rozsahu 5-50%. Při zvolení funkce vstupu pro řízení termostatem, je při rozepnutí bez na pěťového kontaktu S6 na vstupu externího řízení X6, případně odpojením fázového napětí od vstupu O2 (viz 5.3.1) ohřev topné vody vypnut. Bude-li zvolena funkce dovolená, bude po sepnutí beznapěťového kontaktu S6, případně po přivedení fázového napětí na vstup O2 (viz 5.3.1) vysílán z řadiče do připojených regulátorů požadavek k navození režimu Dovolená Mrazová ochrana Pokud by teplota výstupní vody klesla pod 8 C, spustí se automaticky ohřev. Ohřev potrvá dokud její teplota nedosáhne 30 C Požadavek režimu Dovolená Funkce určena pro jednoduché centrální spuštění redukce vytápění v době dovolené nebo prázdnin. Funkce je spuštěna uzavřením obvodu externího řízení. Na ohřev výstupní vody tato funkce nemá přímý vliv. Řadič po sběrnici pouze sděluje připojeným regulátorům informaci o požadavku režimu Dovolená. Regulátory uzlů na to reagují snížením výkonu vytápení a ohřev TUV je úplně zastaven. Požadavek ale ovlivní pouze ty regulátory, na kterých je funkce povolena Výstupy DA1 a DA2 Na analogových výstupech DA1 a DA2 vystupuje napěťový ekvivalent požadované teploty. Napěťové informace na výstupech DA1 může být využita pro řízení zdroje tepla s vlastní regulací, která respektuje požadavek teploty výstupní vody v rozsahu 0-10V. Dále musí respektovat, že napětí nižší než 2V, znamená požadavek vypnutí ohřevu a napětí od 2V do 10V znamená požadavek teploty výstupní vody od 20 C do 100 C. Výstup DA2 je přímo určen pro řízení kondenzačních kotlů HOVAL. Zde požadovaná teplota 100 C odpovídá výstupnímu napětí 8,69V a 20 C odpovídá 1,7V. Při požadavku nižším než 20 C je výstupní napětí udržováno na hodnotě 1,2V, což znamená stand-by vypnutí hořáku. 3. Provedení řadiče Elektronika KR2 je umístěna v plastové krabici se zá - kladnou 106x90mm a výškou 60mm. Krabice určená pro umístění na DIN lištu šířky 35mm zabírá v rozvaděči místo modulu DIN 6M. Elektronika je sestavena ze dvou desek. Větší deska, na dně plastové krabice obsahuje vstupní a výstupní - 4 -

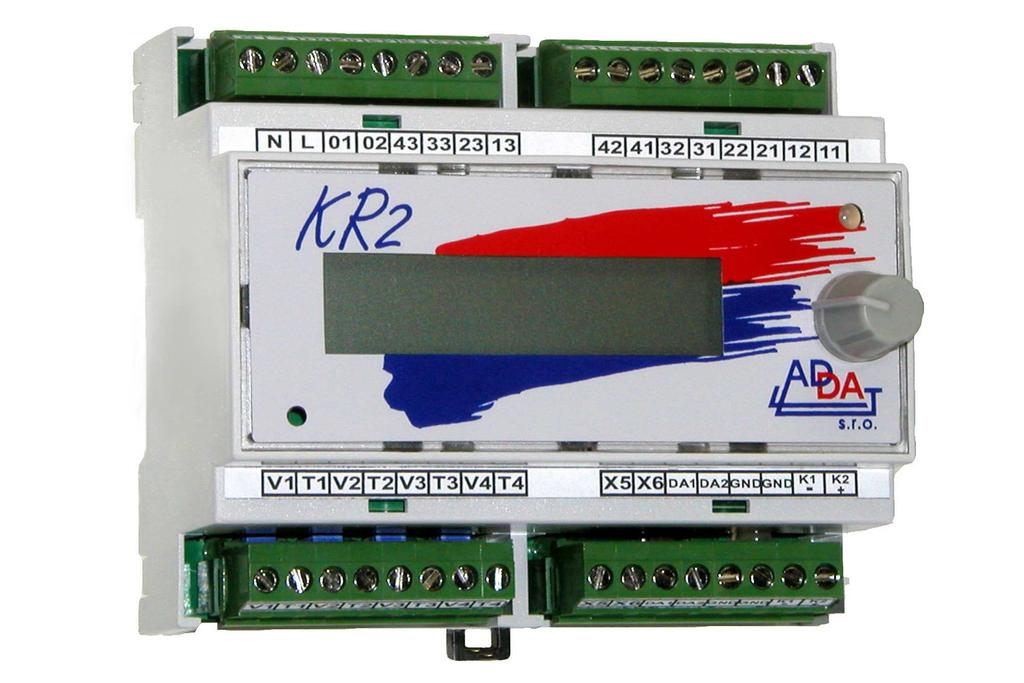

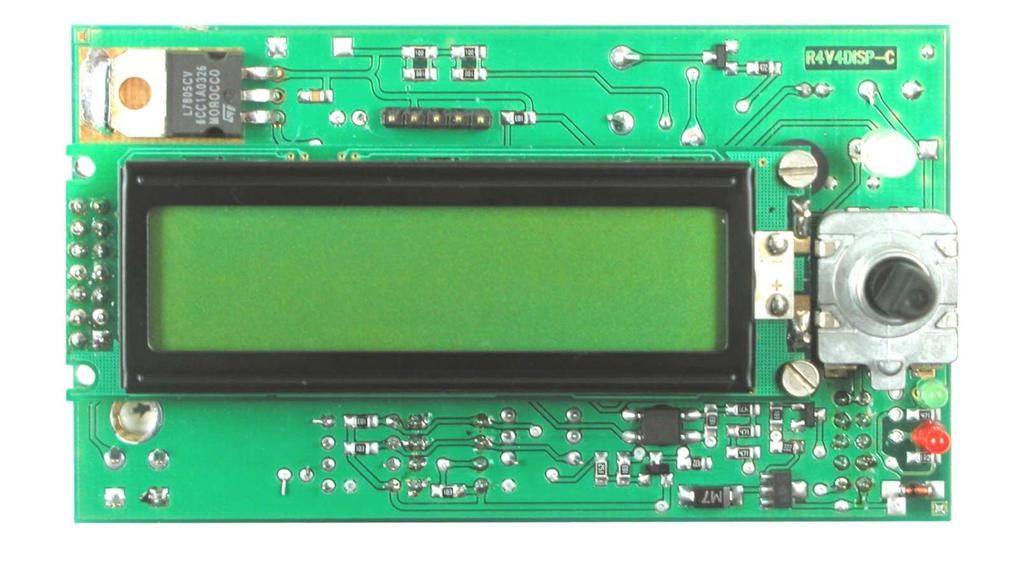

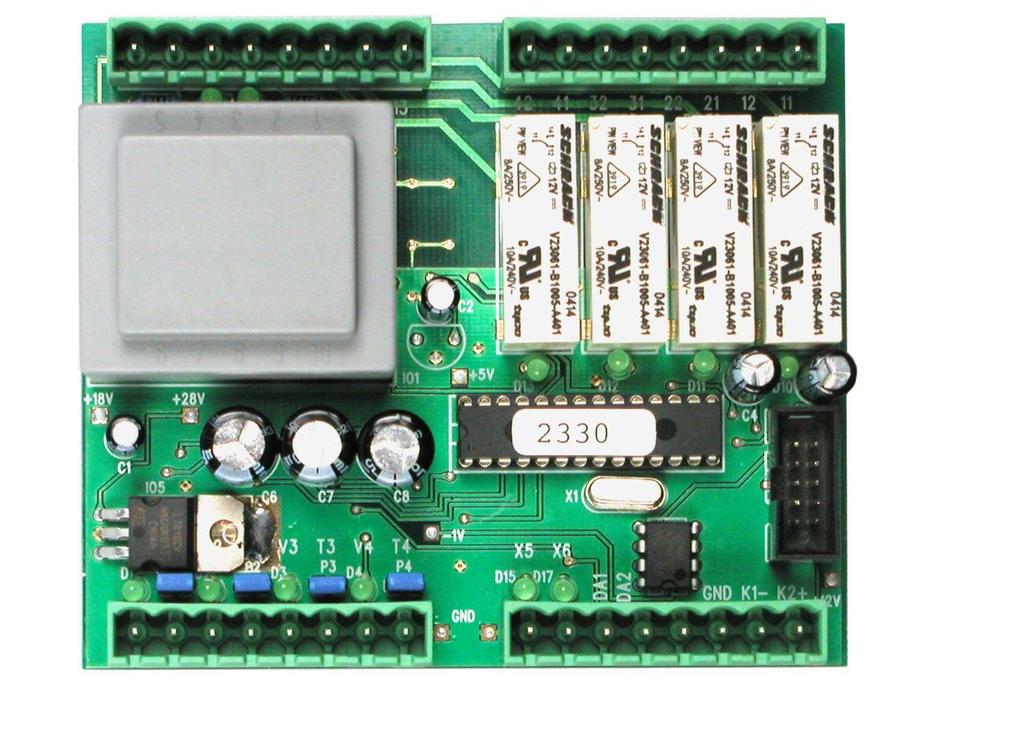

6 Elektrickou instalaci řadiče může provádět pouze osoba splňující kvalifikaci dle vyhlášky 50/78sb. 6 a vyšší. Napájení řadiče je vhodné jistit společně s napájením rozšiřujících modulů proti zkratu. Jištění kotlů a kotlových čerpadel je třeba provést dle doporučení výrobce. obvody, procesor vstup-výstupních obvodů a všechny připojovací svorky. Na menší desce je displej, ovládací prvek a mikrořadič řídicím programem. Obě desky jsou spojeny plochým kabelem. Rozšiřující modul EXP4 zabírá v rozvaděči rovněž místo modulu DIN 6M. Obsahuje pouze jedinou desku s připojovacimi svorkami a vstup-výstupním procesorem. 4. Montáž řadiče Řadič je určen pro umístění na DIN lištu v rozvaděči. Krabici řadiče, s knoflíkem v pravo, zavěsíme za tři výstupky ve vybrání dna na DIN lištu. Dále tlakem na dolní část krabice proti DIN liště musíme zajistit zaskočení západky do spodní části DIN lišty. 5. Elektrická instalace 5.1. Obecný popis Použitá digitální teplotní čidla jsou nezávislá na polaritě připojení. Relé použitá v řadiči mohou spínat maximální proud 0,5A při napětí 230V. Pro spínání větších proudů je nutné posílení stykačem. Komunikační linku K1/K2 k modulům rozšíření EXP4 a k teplovodním uzlům RTU a RTUV i přívody k čidlům teploty je požadováno provést stíněným dvoužilovým kabelem např. SYKFY 1x2x0, Stínění kabelů Pro zvýšení odolnosti řadiče proti rušení z okolního prostředí, doporučujeme stínění kabelů vždy pouze na jednom konci kabelu spojit s potenciálem PE. Při spojení na obou koncích by mohlo dojít k vyrovnávání různých PE potenciálů a tím naopak ke zvýšení úrovně rušení Zapojení modulů KR2 a EXP4 Pro jednostupňové a dvoustupňové kotle se zapojení modulu řadiče a rozšiřujícího modulu EXP4 odlišuje. Rozdíl obou variant je zřejmý z následujících tabulek Popis vstupů modulu řadiče KR2 Slaboproudé vstupy V1/T1, V2/T2, V3/T3 a V4/T4 jsou určeny pro připojení čidel teplot. Na svorkách V 1-4 jsou výstupy proudových zdrojů 20mA pro napájení čidel. Napětí každé svorky V naprázdno (bez připojeného čidla ) proti párové svorce T je 20V. Přes svorky T 1-4 se uzavírá proudový obvod. Za konektorem pro vstup čidel teploty jsou čtyři propojky (jumpery) a čtyři LED diody. LED diody indikují te - koucí proud mezi párovými svorkami. Propojky musí být v poloze propojeno. Čidlo teploty výstupní vody je vždy povinné. Čidlo zpětné vody, je-li vypnuto sledování teploty zpětné vody, nemusí být připojeno. 1.čidlo venkovní teploty je nutné připojit v režimech řízení Pseudoekviterm a Dle uzlu. Avšak v případě Dle uzlu, pokud není připojen ani jeden regulátor RTU, nemusí být čidlo rovněž připojeno. 2.čidlo venkovní teploty je nepovinné, Kdy jej připojit je popsáno v Instalační přiručce pro uzelrtu

7 Slaboproudé vstupy X5 a X6 jsou určeny pro bezpotenciálové spínače. Obvody proudů 7mA se přes S5 nebo S6 uzavírají do svorky GND, což je elektrická zem. Proudy jsou indikovány diodami LED. Při se - pnutém spínači S5 je aktivován požadavek externí technologie na výstupní vodu z kotlů. Spínač S6 je využit pro externí řízení teploty výstupní vody. Může redukovat teplotu výstupní vody s nastaveným koeficientem, nebo při zvolené funkci Termostat, vypínat ohřev. Kontakt není funkční v režimu Dle uzlů. Vstupy O1 a O2 jsou určeny pro napětí 230V/50Hz. Spínače S1 a S2 na schématu vývodů řadiče KR2 přivádějí fázové napětí na svorky O1 a O2. Logická funkce spínače S1 odpovídá výše popsanému spínači S5 a funkce S2 je totožná s funkcí spínače S6. Jednostupňové kotle Čidlo výstupní vody Čidlo zpětné vody *) Při řízení jednoho kotle výstup není využit **) Při řízení jednoho kotle výstup pro větrání Vývody V1/T1 V2/T2 1. venkovní čidlo V3/T3 2. venkovní čidlo V4/T4 Beznapěťový kontakt ext. technologie X5/GND Beznap. kontakt redukce tepl. výst. vody X6/GND Hořák 1. kotle 11/12 Čerpadlo 1. kotle 21/22 Hořák 2. kotle *) 31/32 Čerpadlo 2. kotle **) 41/42 Kontakt externí technologie Kontakt redukce teploty výstupní vody O1/L O2/L Dvoustupňové kotle Čidlo výstupní vody Čidlo zpětné vody Vývody V1/T1 V2/T2 1. venkovní čidlo V3/T3 2. venkovní čidlo V4/T4 Beznapěťový kontakt ext. technologie X5/GND Beznap. kontakt redukce tepl. výst. vody X6/GND 1.hořák kotle 11/12 Kotlové čerpadlo 21/22 2.hořák kotle 31/32 Ventilátor větrání kotelny 41/42 Kontakt externí technologie Kontakt redukce teploty výstupní vody O1/L O2/L je připojena na svorky K1- a K2+. Vodiče linky jsou nezáměnné a mají definovanou polaritu. Při propojování řadiče KR2 s ostatními mo - duly je třeba vodiče linky připojit u ostatních modulů na shodně označené svorky.!! POZOR Komunikační protokol verze 4.xx není kompatibilní s protokolem regulátorů nižších verzí!! Při odpojeném vedení naměříme na svorkách K1-, K2+ napětí max. 24V a zkratový proud 11mA. Při komunikaci na lince budou LED diody umístěné v pravém dolním rohu malé desky poblikávat v rytmu komunikace. Bliknutí červené LED znamená vyslání informace na linku, bliknutí zelené LED pak příjem informace z linky. Bude-li na komunikační lince zkrat, bude zelená dioda trvale svítit. Napájení elektroniky řadiče 230V/50Hz je přivedeno na svorky N a L. Napájecí proud je max. 20mA Popis výstupů modulu řadiče KR2 V řadiči KR2 jsou 4 relé. Maximální povolený proud kontaktem relé je 1A při napětí 230. Chceme-li spínat větší proud, je nutné výstup relé posílit stykačem. Tabulky ukazují zapojení řadiče kotlů pro jedno - stupňové a dvoustupňové kotle Popis vstupů a výstupů modulu EXP4 Pro řízení rozšiřujícího modulu EXP4 je využívána komunikační linka připojená na vstupy K1- a K2+. Znaménko u svorek naznačuje, že vodiče linky jsou nezáměnné s definovanou polaritou. Při propojování EXP4 s ostatními moduly je třeba vodiče linky připojit u ostatních modulů na shodně označené svorky

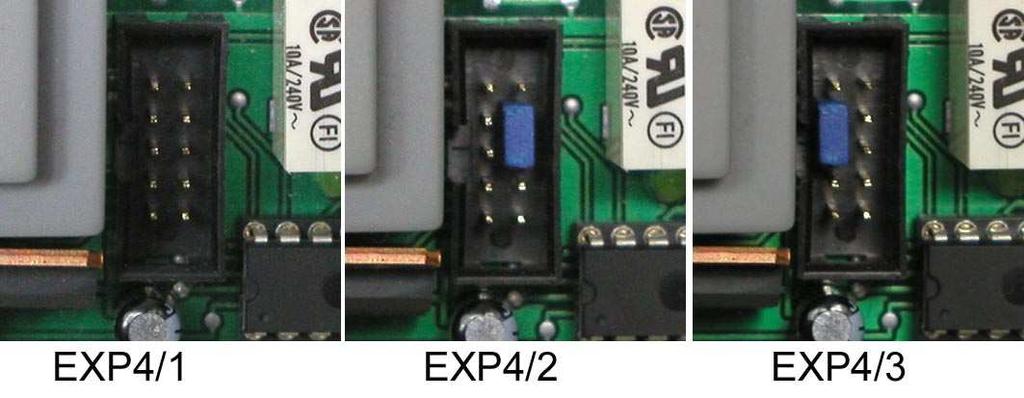

8 Následující tabulky ukazují zapojení rozšiřovacích modulů pro jednostupňové a dvoustupňové kotle. *) Při řízení třech kotlů výstup není využit **) Při řízení třech kotlů výstup pro větrání EXP4/1, jednostupňové kotle Vývody Hořák 3. kotle 11/12 Čerpadlo 3. kotle 21/22 Hořák 4. kotle *) 31/32 Čerpadlo4. kotle **) 41/42 ***) Při řízení pěti kotlů výstup není využit Při odpojeném komunikačním vedení naměříme na svorkách K1-, K2+ napětí 30V a zkratový proud 17mA. Při komunikaci na lince musí zelená LED dioda umístěna za svorkami K1-, K2+ poblikávat v rytmu komunikace. Bude-li na komunikační lince zkrat, bude dioda trvale svítit. V modulu EXP4 jsou 4 relé. Maximální povolený proud kontaktem relé je 1A a napětí 230. Potřebujemeli spínat větší proud, je nutné výstup relé posílit stykačem. Napájení elektroniky modulu EXP4 230V/50Hz je přivedeno na svorky N a L. Napájecí proud je max. 20mA Řazení rozšiřovacích modulů Jak již bylo uvedeno, modul řadiče může řídit dva jednostupňové nebo jeden dvoustupňový kotel. Pro řízení většího počtu kotlů je třeba použít rozšiřovací moduly EXP4. Každý z nich je schopen řídit rovněž dva jednostupňové nebo jeden dvoustupňový kotel. Budeme-li tedy např. řídit 5 jednostupňových kotlů, musíme použít modul řadiče KR2 a dva rozšiřovací moduly EXP4. Pro čtyři dvoustupňové kotle pak použijeme modul řadiče KR2 a tři moduly EXP4. EXP4/2, jednostupňové kotle Vývody Hořák 5. kotle 11/12 Čerpadlo 5. kotle 21/22 Hořák 6. kotle ***) 31/32 Čerpadlo 6. kotle ****) 41/42 ****) Při řízení pěti kotlů výstup pro větrání +) Při řízení sedmi kotlů výstup není využit EXP4/3, jednostupňové kotle Vývody Hořák 7. kotle 11/12 Čerpadlo 7. kotle 21/22 Hořák 8. kotle +) 31/32 Čerpadlo 8. kotle ++) 41/42 ++) Při řízení sedmi kotlů výstup pro větrání EXP4/1, dvoustupňové kotle Vývody 1. hořák 2. kotle 11/12 Čerpadlo 2. kotle 21/22 2. hořák 2. kotle 31/32 Nevyužito 41/42 Na každém modulu musíme nastavit, které rozšíření modul reprezentuje. Nastavení se provádí v kontaktním poli vedle síťového transformátoru, při vypnutém napájení, propojkami

9 EXP4/2, dvoustupňové kotle Komunikační time-out EXP4/2, dvoustupňové kotle Nedostane-li rozšiřovací modul řídicí informaci od KR2 po dobu 90s, zajistí jeho řídicí program odpadnutí všech čtyř relé. Tím dojde k vypnutí připojených kotlů i jejich čerpadel Ventilace kotelny Běží-li alespoň jeden hořák, je sepnuto relé řízení ventilace. Výstup pro tuto funkci můžeme zjistit dle předchozích tabulek. U dvoustupňových kotlů je to v ž d y EXP4/4, jednostupňové kotle Vývody Vývody 1. hořák 4. kotle 11/12 Čerpadlo 4. kotle 21/22 2. hořák 4. kotle 31/32 Nevyužito 41/42 Vývody 1. hořák 3. kotle 11/12 Čerpadlo 3. kotle 21/22 2. hořák 3. kotle 31/32 Nevyužito 41/42 Ventilátor větrání kotelny 41/42 výstup 41/42 na řadiči KR2. Pro jednostupňové kotle je-li jejich počet lichý, je využit výstup 41/42 nejvyššího rozšiřovacího modulu. Bude-li však počet kotlů sudý, nezbývá pro tuto funkci žádné relé. Máme ale možnost použít další rozšiřující modul EXP4. Propojky modulu je třeba nastavit jako na obrázku. většinu parametrů. V tzv. automatickém režimu řízení jsou na displeji v cyklu zobrazovány různé stavové informace řadiče. Otáčíme-li v tomto režimu knoflíkem (pozor knoflík se nesmí stisknout, to by se aktivoval režim nastavení parametrů - bude popsáno dále), můžeme si v cyklickém zobrazení najít zobrazované okno, které nás zajímá. Toto okno zůstane na displeji po dobu 8 s. 7. Zobrazení automatického režimu 7.1. Po připojení napájecího napětí Po připojení napájecího napětí je na displeji po dobu 6s zobrazováno prezentační okno. Na prvním řádku se zobrazuje typ řadiče a jeho ver - ze, druhý řádek pak uka zuje výrobní číslo. Řadič dále přechází do automa tického režimu, kdy jsou na displeji cyklicky zobrazovány stavy řadiče Řádná zobrazení Běží-li zkušební provoz, zobrazí se nejprve kolik ho - din ještě zbývá do ukončení zku šeb - ního provozu. N á s l e d u j í c í zobrazení uvidíme, je-li povoleno sledování zpětné vody. Je-li teplota zpětné vody nižší než Dohřívací teplota je ohřev prováděn pro její zvýšení. Bude-li však teplota zpětné vody nižší než n a s t a v e n á Zpětná minimální teplota, je navozen stav Zatop. (Viz odstavec ). Další zobrazované okno sděluje, kde se nachází zdroj nejvyššího po ža - davku pro ohřev. Může to být ně - který teplovodní uzel RTU či RTUV (při řízení teploty výstupní vody Dle uzlů ), nebo to může být sám řadič kotlů (je-li nastaven režim řízení Na konstatní teplotu nebo Pseudoekviterm ). Další okno zobrazuje požadavek režimu dovolená. 6. Ovládání řadiče Řadič se ovládá pouze jedním jediným knoflíkem. Knoflíkem lze otáčet doprava a doleva. Další ovládací pohyb je stisknutí směrem do řadiče. Tímto je knoflík využit jako tlačítko. Pro nastavování parametrů jsou na displeji řadiče zobrazovány nabídky. Otáčením knoflíku si vybereme nabídku parametru, který chceme nastavovat a stisknutím vždy výběr potvrdíme. Takto lze nastavit V dalším zobrazení najdeme informaci na jakou teplotu výstupní vody je ohřev prováděn. V následném okně můžeme vidět skutečnou teplotu

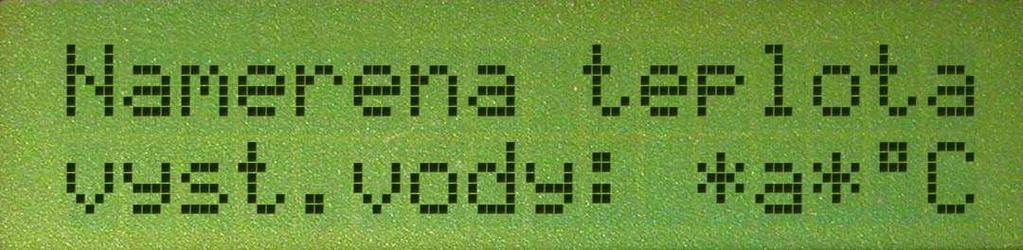

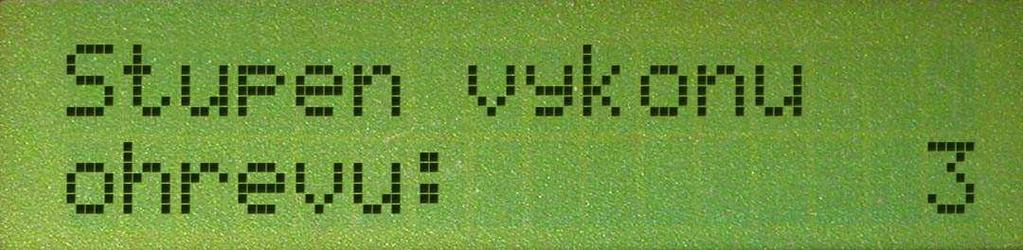

10 výstupní vody. Je-li povoleno sledování zpětné vody, pak je její t e p l o t a zobrazována v dalším okně. Následuje informace o teplotě prvního venkovního čidla (je povinné při režimech řízení P s e u d o e k v i - term a Dle uzlů - je-li alespoň jeden uzel RTU). Bude-li připojeno druhé venkovní čidlo a není-li v poruše, pak se zobrazí jeho namě řená teplota. Další informace se týká řazení kotlů. Kotle jsou vypisovány na displeji v pořadí své priority. Na obráz ku má nejvyšší prio ritu kotel č.5 a nejnižší kotel č.1. Znamená to, že kotel č.1 bude v tomto případě zapí-nán jako poslední. Následující okno se týká okamžitého stupně výkonu ohřevu topné vody. Stupeň ohře - vu je odvozen od počtu právě běží cích hořáků. Budou-li běžet tři hořáky, bude stupeň výkonu ohřevu 3. Nebude-li hořet žádný, bude stupeň ohřevu 0. Právě běžící kotle jsou zobrazovány v následujících oknech. U dvou - stup ňových kotlů jsou pak hořáky rozli še ny jako a/b. Další zobrazení ukazuje právě běžící čerpadla. Čepadlo může běžet i když odpovídající kotel neběží. Je to v případě, když čerpadlo po vypnutí kotle dobíhá. Je-li zvolena priorita řazení kotlů podle doby běhu, je vždy po 168 hodinách (7 dnů), vyhodnocováno nové pořadí zapínání. Kotel který běžel celkově nejkratší dobu, bude zapí nán jako první. Ana logicky to bude i s ostatními kotli. Jaká doba ještě zbývá do nového vyhodnocení pořadí vidíme z okna na obrázku Chybová zobrazení V automatickém režimu můžeme v případě nějaké poruchy vidět ještě některá další zobrazení. Tato zobrazení jsou společně s rozborem chybových stavů uvedena v odstavci č Nastavení uživatelských parametrů Stiskneme-li v automatickém režimu ovládací knoflík, přejde řadič do řežimu nastavení parametrů. To ale pouze v případě, že není vyžado váno zadání pro voz - ního hesla. Povolení či zákaz hesla určuje servisní specialista v sekci na - stavení parametrů pro specialisty. Jeli vyžadováno heslo, musíme postupně zadat tři číslice tak, že vždy otáčením knoflíku vybereme číslici hesla a stiskem knoflíku ji potvrdíme. V režimu nastavení parametrů pokračuje řadič, až na výjimky, v regulaci. Regulace se zastaví pouze v případě zadávání parametrů zasahujících nějakým způsobem do priority kotlů. Kotle jsou pak nejprve automaticky vypnuty. Regulace se pak rozběhne až po návratu do automatického režimu. Zapomene-li se uživatel vrátit z režimu nastavování parametrů do automatického režimu, učiní tak řadič automaticky po 240 s klidu. Klidem se rozumí, že nebylo otáčeno knoflíkem, ani knoflík nebyl použit jako tlačítko. První parametr, který je nabídnut k nastavování určuje odkud je brán po - ža davek na teplotu výstupní vody. Potvrdíme-li na bíd ku stisknutím knof lí ku, jsou nám na bídnuty 2 nebo 3 možnosti. Závisí to na servisním nastavení počtu tep lovodních uzlů, se kterými má řadič komunikovat. Ne ní-li jediný nastaven ani uzel, pak z p ů s o b ř í z e n í Dle uzlu není nabí zen. Na bíd ky se mě ní při otáčení knoflíkem. Poznámka: Servisní nastavení jsou určena pro specialisty, proto jsou uzamčena pod přístupovým heslem. Potvrdíme-li nabídku Na konstantní teplotu, musíme v dalším okně nastavit otáčením knoflíku teplotu výstupní vody, kterou se bude řadič snažit v nastavených mezích (viz dále) udržet. Požadovanou teplotu výstupní vody můžeme nastavit v rozsahu C, nebo ohřev úplně vypnout. Teplotu potvrdíme stiskem knoflíku

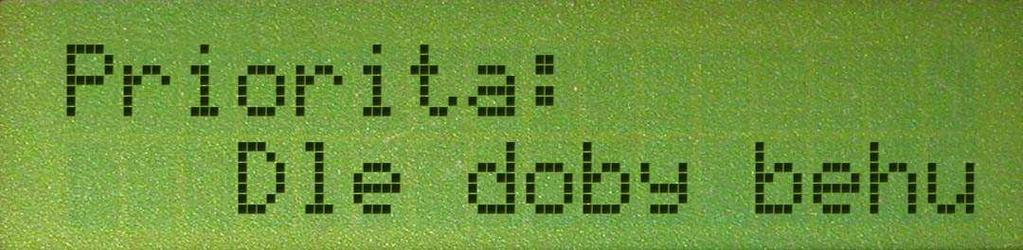

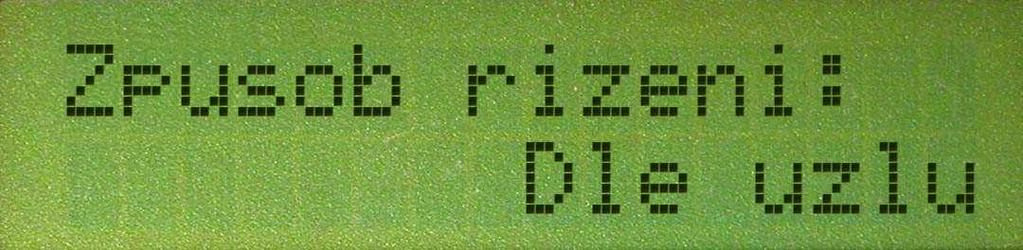

11 KR2 - Instalační příručka Je-li potvrzena nabídka Pseudoekviterm, je teplota výstupní vody odvozena od venkovní teploty, měřené 1.venkovním čidlem. Nastavení parametrů tohoto režimu je popsáno v části č.9 Nastavení servisních parametrů. Řízení Dle uzlů znamená, že teplota výstupní vody je odvozena od právě nejvyšší požadované teploty z teplovodních uzlů RTU a RTUV. Dalším parametrem je odchylka teploty výstupní vody. Byla o ní již zmínka v odstavci Bude-li teplota výstupní vody v pásmu teplot daných požadovanou teplotou výstupní vody +/- tento parametr, nebude se měnit výkon ohřevu. Teprve až se teplota výstupní vody dostane mimo toto pásmo, bude výkon ohřevu zvyšován nebo snižován. Doba běhu kotlů není parametrem. Běží-li kotel je mu načítána doba jeho běhu. Bude-li potvrzena tato nabídka stiskem ovládacího knoflíku, můžeme si přečíst dobu běhu 1.kotle (číslování kotlú je dáno jejich fyzickým připojením k řadiči KR2 a k m o d u l ů m rozšíření EXP4). Při otáčení knoflíku ve směru hodin si přečteme doby běhu dalších kotlů. Po přečtení doby běhu posledního kotle a pootočení knoflíku ve směru hodin se dostaneme do nabídky EXIT zobrazený níže. Sem se také můžeme vrátit, stiskneme-li při zobrazování doby běhu libovolného kotle ovládací konflík. Následujícím parametrem můžeme sdělit řadiči, které kotle se nebudou účastnit ohřevu. Tyto kotle mohou být třeba v poruše. Pokud bychom je nevyřadili z procesu řízení, pak by mohly vzniknout v regulaci díry. Po potvrzení nabídky jsme vyzváni, pokud je v činnos- ti některý kotel, k vyčkání než se kotle vypnou. Poté uvidíme stav 1. kotle. Chceme-li stav změnit, stiskneme ovládací knoflík. Na druhém řádku se rozbliká stávající stav (Odstávka/Provoz). Knoflíkem nyní pootočíme, až se stav změní a znovu pro potvrzení knoflík stiskneme. Toto můžeme provést i pro další připojené kotle. K nim se dostaneme otáčením ovládacího knoflíku, nebliká-li u zobrazovaného kotle na druhém řádku jeho stav. Při dalším otáčení knoflíku vlevo bude poslední nabídka Exit, po jejímž potvrzení se vrátíme do úrovně základní nabídky. Dalším nabídnutým parametrem můžeme změnit prioritu řazení kotlů. Je-li priorita trvalá, pak budou kotle zapínány v pořadí podle fyzického připojení. Znamená to, že nejdříve bude zapínán 1. kotel, pak 2. kotel atd. Bude-li nastavena priorita dle doby běhu, pak řazení kotlů nastane vždy po 168 hodinách (7 dnů) nově vyhodnocováno. Kotel který běžel celkově nejkratší dobu, bude zapínán jako první. Analogicky to bude i s ostatními kotli. Potvrzením této nabídky stiskem knoflíku se dostaneme do menu nastavení parametrů řadiče, určených pouze servisním technikům. Těmto parametrům je věnována následující část příručky. Stiskem ovládacího knoflíku při této nabídce se vrátíme do režimu automatického řízení. Nestiskneme-li knoflík, ale pootočíme-li jej ve směru hodin, a poběží-li ještě zkušební doba, dostaneme nabídku pro zadání odblokovacího kódu. Po jejím potvrzení stiskem knoflíku můžeme odblokovací kód postupně zadat. Jelikož je odblokovací kód vztažen k výrobnímu číslu, je výrobní číslo zobrazeno na

12 prvním řádku. Číslice hesla zadá váme po stup ným otáčením ovlá da cího kno flíku a po tvrzením jeho sti - skem. Je-li kód za - dán, jsme o jeho správnosti informováni. Stejným způsobem se z a d á v á odblokovací kód po výzvě po vypršení zkušební doby. 9. Nastavení servisních parametrů 9.1. Obecný popis Servisní parametry jsou určeny servisním specia - listům, kteří při jejich nastavování vědí, co činí, neboť parametry zásadně modifikují chod řadiče. Uživateli je přístup k jejich nastavování bráněn přístupovým heslem. Servisní parametry je nezbytné nastavit vždy po instalaci řadiče podle požadovaného způsobu řízení připojených kotlů. Na rozdíl od zadávání uživatelských parametrů, bude zde popis zadávání parametrů pouze symbolický, bez fotografií oken zobrazovaných na displeji. Do režimu nastavení parametrů se dostaneme z režimu n a s t a v e n í u ž i v a t e l s k ý c h p a r a m e t r ů potvrzením okna Nastavení pro specialisty?. Poté řadič požaduje vložení hesla. Otáčením knoflíku nastavíme nejprve číslici 6 a stiskem po tvr dí me. Dále stejným způsobem nastavíme ještě číslici 7 a nakonec číslici 8. Po potvrzení poslední číslice se dostáváme na první nabídku menu pa ra metrů pro specialisty. Při zadávání většiny parametrů pokračuje řadič v řízení. U parame trů, které mo hou změnit kotlovou prio ritu, však musí nejprve všechny kotle vypnout. V takovém případě jsme nejprve vyzváni k vyčkání než všechny kotle vypnou. V následujícím popisu bude použita tato symbolika: - stisk knoflíku -> - otočení knoflíku ve směru hodin <- - otočení knoflíku proti směru hodin 9.2. Zpoždění pro spuštění kotlů Zpoždění pro spuštění kotlů? Doba zpoždění: 1,2,..., 15 Tento parametr udává dobu, která musí uplynout od poslední změny výkonu ohřevu (zapnutí nebo vypnutí některého hořáku), aby mohl být zapnut další hořák. Parametrem můžeme zamezit rychlému zvyšování výkonu ohřevu Zpoždění pro vypnutí kotlů Otočením knoflíku ve směru hodin se dostaneme na nabídku dalšího parametru. Zpoždění pro spuštění kotlů? -> Zpoždění pro vypnutí kotlů? Doba zpoždění: 1,2,..., 15 Parametr udává dobu, která musí uplynout od poslední změny výkonu ohřevu (zapnutí nebo vypnutí některého hořáku), aby mohl být vypnut další hořák. Parametrem můžeme zamezit rychlému snižování výkonu ohřevu Doběh čerpadel Zpoždění pro vypnutí kotlů? -> Doba doběhu čerpadel? Doba doběhu: 1,2,..., 15 Parametr definuje dobu doběhu každého kotlového čerpadla po vypnutí kotle. Pozn. Čerpadlo kotle s nejvyšší prioritou běží stále s výjimkou, kdy není žádný požadavek na ohřev výstupní vody (např. je topení na konstantní teplotu výstupní vody a zvolená teplota je ohřev VYPNUT ) Ohřev výstupní vody pro externí technologii Doba doběhu čerpadel? -> Ohřev výst. vody od ext. tech.? Způsob řízení: Řízení vypnuto, Na konst. teplotu, Pseudoekviterm Je-li zvolen parametr Na konst. teplotu, je nutné ještě zadat teplotu, na kterou má být ohřívána voda, jeli sepnut kontakt požadavku ohřevu od externí tchnologie (S5), nebo je-li přivedeno fázové napětí na vstup O1 (viz 5.3.1). Při zadání Pseudoekviterm je třeba nastavit parametry v nastavení Minimální teplota zpětné vody Ohřev výst. vody od ext. tech.? -> Minimál. teplota zpětné vody? Minimál. teplota zpětné vody: VYP, 20 C C Parametr udává teplotu zpětné vody, která ještě nezpůsobí kondenzaci vodní páry v prostoru hořáku. Pokud je zadáno VYP, zpětná voda nebude sledována. V tomto případě čidlo zpětné vody nebude nutné. Teplota daná tímto parametrem se nazývá Zpětná minimální teplota 9.7. Odstup teploty zpětné vody Další nabídka se zobrazí pouze není-li vypnuto sledování výstupní vody. Minimál. teplota zpětné vody?.-> Odstup teploty zpětné vody? Odstup teploty zpět. vody: 5 C

13 15 C Parametr určuje teplotní hranicí pro zpětnou vodu na - zvanou Dohřívací teplota, kdy řadič zvyšuje výkon ohřevu nezávisle na teplotě výstupní vody. Dohřívací teplota je dána součtem minimální zpětné teploty a tohoto parametru. Viz odstavec Funkce externího řízení teploty Odstup teploty zpětné vody?.-> Funkce externího řízení teploty Funkce řízení: Bez funkce/redukce teploty/termostat/dovolená Pokud potvrdíme Redukce teploty, musíme zadat koeficient snížení teploty výstupní vody. Koeficient redukce: % Parametr zde určuje poměr snížení teploty výstupní vody v případě, že je kontakt vstupu externího řízení sepnut. Je-li kontakt rozepnut, ke snížení teploty vý - stupní vody nedojde. Snížení se neuplatní pro řízení teploty výstupní vody Dle uzlů. Parametr udává typ řízených kotlů Počet kotlů Typ kotlů? -> Počet kotlů? Počet kotlů: 1,..,8 Parametr určuje kolik kotlů je připojeno. Maximální počet pro jednostupňové kotle je 8 a dvoustupňové Nulování doby běhu kotlů Počet kotlů? -> Nulování doby běhu kotlů? Vynulovat dobu běhu kotlů: NE/ANO Toto není parametr, ale pouze nabídka vynulování provozních hodin kotlů Pseudoekvitermní teploty Nulování doby běhu kotlů? -> Pseudoekvitermní teploty? MAX: 45 C,..., 90 C, MIN: 25 C,..., 80 C, Mezní venkovní teplota: 10 C-30 C Parametr MAX určuje teplotu výstupní vody pro venkovní teplotu -20 C a parametr MIN pro venkovní teplotu +20 C. Pro venkovní teploty mezi -20 C a +20 C se teplota výstupní vody počítá přímou úměrou. Při potvrzení nabídky Termostat nabývá vstup externího řízení odlišnou funkci. Bude-li kontakt externího řízení rozepnut, bude ohřev vypnut a čerpadla kotlů se po doběhu zastaví. Normální stav regulace bude navozen po opětném sepnutí kontaktu. Stvrzením nabídky Dovolená bude po sepnutí kontaktu vstupu externího řízení (S6), případně po přivedení fázového napětí na vstup O2 (viz 5.3.1) z řadiče do připojených regulátorů vysílán požadavek k navození režimu Dovolená Počet uzlů Funkce externího řízení teploty?.-> Počet uzlů? Počet uzlů: 1,..., 20 Parametr určuje kolik teplovodních uzlů bude řadičem kotlů oslovováno. Na teplovodních uzlech RTU, RTUV musí být nastaveny adresy ve vzestupné řadě, bez vynechání, počínaje adresou Ztrátová teplota pro uzle Počet uzlů? -> Ztrátová teplota pro uzle? Ztrátová teplota: 4 C,,.., 20 C Jednotlivé teplovodní uzle RTU, RTUV posílají do řadiče informace na jakou teplotu topí nebo na jakou teplotu ohřívají TUV. Řadič vezme vždy nejvyšší z těchto teplot, přičte k ní hodnotu tohoto parametru. Na takto vypočtenou teplotu je pak ohřívána výstupní voda. Parametr se uplatní jen při řízení teploty výstupní vody Dle uzlů Typ kotlů Ztrátová teplota pro uzle? -> Typ kotlů? Typ kotlů: Jednostupňové / Dvoustupňové Parametr Mezní venkovní teplota určuje venkovní teplotu, po jejímž překročení dojde k vypnutí ohřevu vody. Všechny tyto parametry se uplatní pouze při volbě ohřevu výstupní vody Pseudoekviterm. Viz kapitola Provozní heslo Pseudoekvitermní teploty? -> Provozní heslo? Heslo: xyz, Stav: Zakázáno/Povoleno Parametr povoluje nebo zakazuje provozní heslo. Po povolení je toto heslo vyžadováno při přechodu z režimu automatického řízení do režimu nastavení parametrů. Heslem xyz je druhá, třetí a čtvrtá číslice výrobního čísla Podsvícení displeje Provozní heslo? -> Podsvícení displeje? Podsvícení: Trvale zapnuto/s krátkým svitem /Trvale vypnuto Parametr dává mód podsvícení displeje. S krátkým svitem znamená 60s po skončení manipulace s knoflíkem. 10. Přímé řízení relé modulů Příme řízení je vhodné pro ověření správného elektrického připojení kotlů. Z nastavení uživatelských parametrů se do přímeho řízení dostaneme: Nastavení pro specialisty? Heslo: Zpoždění pro spuštění kotlů? -> Přímé řízení relé modulů Pokračovat? ANO Přímé řízení: Modul KR2 / Modul EXP4/1 / Modul EXP4/2 / Modul EXP4/3 Dle symboliky: - stisk knoflíku

14 -> - otočení knoflíku ve směru hodin <- - otočení knoflíku proti směru hodin Po vybrání např. modulu řadiče KR2 a potvrzení, dostaneme na displeji nabídku řízení všech čtyř relé řadiče. Na prvním řádku je indiko - váno, že řídíme modul KR2, číslice 4, 3, 2, 1 jsou čísla relé. Pořadí je zde tak, jak jsou relé umístěna na desce plošných spojů. Na druhém řádku je zobrazen stav relé. Číslice 1 vždy znamená sepnuté relé, číslice 0 relé rozepnuté. Indikace stavu náleží k číslu relé z 1. řádku. To znamená, že na obrázku je relé Re4 sepnuté a Re3, Re2 a Re1 jsou rozepnutá. Zde na obrázku nevidíme, že číslice 1, náležející k Re4 bliká. Stiskneme-li knoflík, blikající 1 se změní na blikající 0 a relé Re4 odpadne. Při dalším stisku knoflíku Re4 sepne a 0 se změní opět na 1. Otočením knoflíku ve směru hodin tak můžeme přejít na řízení dalších relé modulu KR2. Otáčíme-li knoflíkem stále ve směru hodin, je nabídnut východ z řízení modulu Exit. Po potvrzení stiskem knoflíku se dostaneme do nabídky řízení dalších modulů. Otáčením knoflíku a potvrzením jeho stiskem, můžeme vybrat pro přímé řízení některý modul EXP4. Jeho řízení je analogické. Otáčíme-li knoflíkem stále ve směru hodin, dojdeme až k nabídce Ukončení funkce. Po potvrzení stiskem knoflíku ukončíme příme řízení. Nastavení relé provedené v přímém řízení se zruší. Tato servisní nabídka nabízí i řízení nepřipojených modulů. V komunikačních paketech linky je řízení nepřipojených modulů zahrnuto. 11. Poruchové stavy řadiče 11.1 Obecný popis Obecně jsou poruchové stavy řadiče vždy ohlášeny červeně blikající LED diodou umístěnou nad ovládacím knoflíkem. Každá takto indikovaná porucha je přesně specifikována na displeji řadiče. Zmíněná LED dioda, není-li žádná porucha, svítí zeleně Porucha čidla teploty výstupní vody Hlášení: Pravděpodobná příčina: Buď je poškozený kabel k čidlu nebo je vadné čidlo samotné. V každém případě je třeba přezkoušet připojovací kabel, případně zkusit připojit nové čidlo krátkým kabelem přímo na svorky V1/T1. Na polaritě kabelu nezáleží. Při poruše čidla teploty výstupní vody se řadič chová, jako by teplota výstupní vody byla stále nízká Porucha čidla teploty zpětné vody Hlášení: Pravděpodobná příčina: Buď čidlo není připojeno a je povoleno sledování zpětné vody nebo je poškozený kabel k čidlu. Může však být i vadné čidlo samotné. V případě, že nechceme zpětnou vodu sledovat, provedeme přenastavení dle odstavce 9.6. Jinak je třeba přezkoušet připojovací kabel, případně zkusit připojit nové čidlo krátkým kabelem přímo na svorky V2/T2. Na polaritě kabelu nezáleží. Při poruše čidla teploty zpětné vody se řadič chová, jako by teplota zpětné vody byla stále nízká Porucha 1. čidla venkovní teploty Hlášení: Pravděpodobná příčina: Buď čidlo není připojeno a je nastaven způsob řízení Pseudo-ekviterm nebo řízení Dle uzlu nebo je vadné samotné čidlo. V případě, že nebudeme užívat řízení Pseudo-ekviterm nebo Dle uzlu, provedeme přenastavení uživatelského parametru Řízení teploty výstupní vody na Na konstantní teplotu dle sekce č.8. Jinak je třeba přezkoušet připojovací kabel, případně zkusit připojit nové čidlo krátkým kabelem přímo na svorky V3/T3. Na polaritě kabelu nezáleží. Pozor! Také v případě řízení Dle uzlu, pokud není připojen ani jeden regulátor RTU, nemusí být čidlo připojeno. Při poruše čidla venkovní teploty se řadič v řízení Pseudoekviterm chová, jako by venkovní teplota byla -20 C. V řízení Dle uzlu jsou uzly RTU informovány o chybě čidla

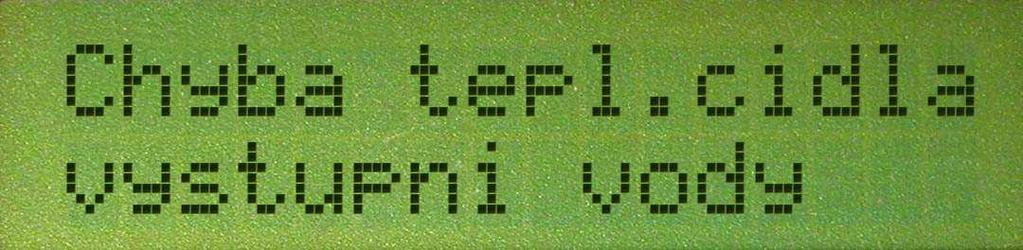

15 11.5. Porucha 2. čidla venkovní teploty Teplota z 2. čidla venkovní teploty je zobrazována, jeli čidlo připojeno a nemá-li poruchu. Porucha tohoto čidla není hlášena Porucha komunikace s uzly Hlášení: 13. Příklad specifikace objednávky Řadič kotlů KR2/verze ks Čidlo výstupní vody ADS ks Čidlo zpětné vody ADS ks *) Čidlo venkovní teploty ADS ks **) Rozšiřující modul EXP4... 1ks ***) Pravděpodobná příčina: Počet uzlů nastavený v parametru dle 9.9. neodpovídá skutečnému počtu teplovodních uzlů RTU, RTUV, které s řadičem komunikují. Příčina může být rovněž ve vadném komunikačním kabelu. *) viz odstavce a **) viz odstavec ***) viz odstavec Vnitřní porucha řadiče Hlášení: Pravděpodobná příčina: Jde o chybu elektroniky řadiče. Řadič je nezbytné opravit v odborné dílně Přehřátí kotlů Hlášení: Toto hlášení se zobrazí, stoupne-li teplota výstupní vody na 100 C. Hlášení zmizí, klesne-li teplota výstupní vody pod 95 C. Dojde-li k přehřátí kotlů a je nastaven režim řízení Dle uzlů, pak dostávají uzle RTU příkaz k plnému otevření směšovacích ventilů. 12. Technické parametry Napájecí napětí KR2 Napájecí proud KR2 Napájecí napětí EXP4 Napájecí proud EXP4 Maximální proud přes kontakty relé Doporučený kabel pro připojení čidel Maximální délka kabelu připojení čidla Typ čidla teploty výstupní vody Typ čidla teploty zpětné vody Typ čidel venkovní teploty Proud obvodem X5 - GND Proud obvodem X6 - GND Proud obvodem L - O1 Proud obvodem L - O2 230V < 30mA 230V < 20mA 0,5A/230V SYKFY 1x2x0,5 250m ADS13 ADS13 ADS11 7mA 7mA 2,3mA 2,3mA
