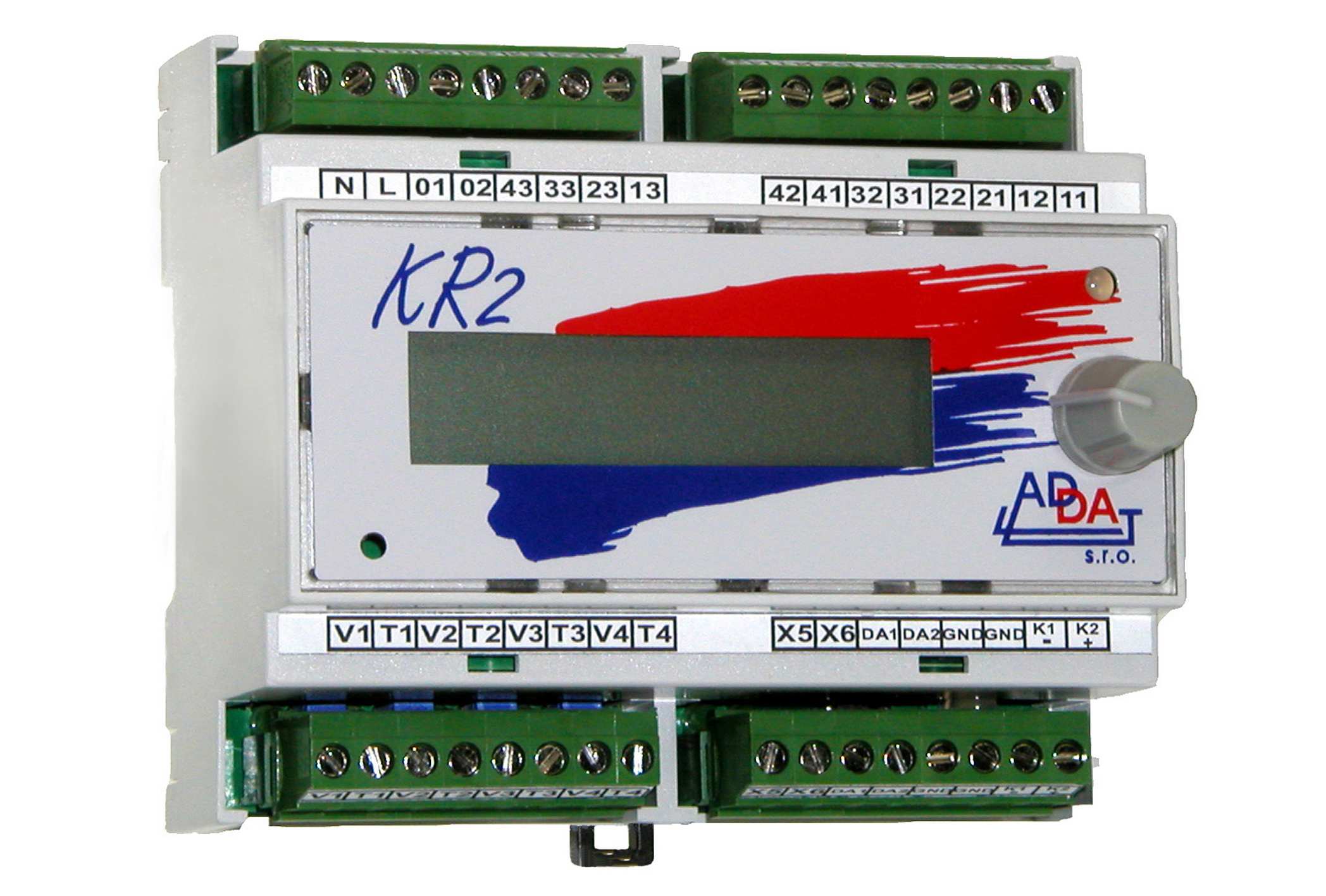

Kaskádní řadič kotlů KR2
|
|
- Roman Janda
- před 8 lety
- Počet zobrazení:
Transkript
1 Kaskádní řadič kotlů KR2 - Uživatelská příručka - verze 4.04 adresa: ADDAT s.r.o. Májová Liberec 30 telefon: fax: http: addat@addat.cz
2 Obsah: 1. Obecné Funkce řadiče Obecný popis Režimy řízení Řízení na konstantní teplotu Pseudoekviterm Řízení dle uzlů Varianty řízení ohřevu Řízení ohřevu bez čidla zpětné vody Řízení ohřevu s čidlem zpětné vody Řazení kotlů Odstávka kotlů Zkušební provoz Mrazová ochrana Požadavek režim Dovolená Ovládání řadiče Zobrazení automatického režimu Po připojení napájecího napětí Řádná zobrazení Chybová zobrazení Nastavení uživatelských parametrů Konec zkušební doby Poruchové stavy řadiče Obecný popis Porucha čidla teploty výstupní vody Porucha čidla teploty zpětné vody Porucha 1. čidla venkovní teploty Porucha 2. čidla venkovní teploty Porucha komunikace s uzly Vnitřní porucha řadiče Přehřátí kotlů
3 1. Obecné Tato příručka je určena pro uživatele řadiče KR2. V oddílu č.2 a 3 je podán obecný popis činnosti řadiče. Oddíl č. 4 obsahuje přehled zobrazovaných oken na displeji a v oddílu č.5 najdeme popis uživatelských para metrů. 2. Funkce řadiče 2.1. Obecný popis Modul řadiče může řídit dva jednostupňové nebo jeden dvoustupňový kotel. Pro řízení více kotlů je třeba použít rozšiřující moduly EXP4. Každý modul EXP4 řídí dva jednostupňové nebo jeden dvou stupňový kotel. Celkem lze připojit až 4 dvoustupňové nebo až 8 jednostupňových kotlů. Protože činnost řadiče při řízení jednostupňových nebo dvou stupňových kotlů je velmi podobná, nebude v popisu, pokud to není nutné, rozlišována. Základní činnost řadiče kotlů spočívá v zapínání a vypínání hořáků kotlů na základě diference požadované a naměřené teploty vody v rozdělovači (výstupní voda) nebo podle diference nastavené a skutečné teploty vody ve směšovači (zpětná voda). Podle zapálených hořáků jsou řízena kotlová čerpadla. Jejich doběh je nastavitelný jako parametr. Řadič může také řídit ventilátor větrání kotelny. Jednotlivé kotle je možné jednoduše z řízení vyřadit a tím zamezit díře v regulaci např. při opravě kotle. Pro měření teploty výstupní i zpětné vody jsou použita digitální čidla ADS13 s jímkou. Zpětná voda nemusí být sledována a lze tak ušetřit jedno teplotní čidlo. Může tím ale dojít k enormní kondenzaci vodní páry v kotli při nízké teplotě zpětné vody. Řadič pracuje ve třech základních režimech řízení odvozených od způsobu získání požadované teploty v rozdělovači. Jsou to Řízení na konstantní teplotu, Pseudoekviterm a Řízení dle uzlů. K řadiči mohou být připojeny dva bezpotenciálové spínače, které ovlivňují jeho činnost. Spínač externí technologie uplatňuje požadavek ohřevu od externí technologie (např. vzduchotechniky). Spínačem externího řízení teploty lze snížit teplotu výstupní vody podle nastaveného koeficientu, ohřev úplně vypnout nebo spustit režim prázdniny. Parametry jsou na řadiči jednoduše nastavitelné jedním jediným knoflíkem. Nastavování parametrů je rozděleno do dvou skupin. Parametry určené specialistům je možné nastavovat pouze po zadání hesla pro specialisty. Uživatelské parametry se nastavují bez hesla, pokud však není povoleno tzv. provozní heslo. Provozní heslo pak umožňuje chránit řadič před jakýmkoliv zásahem. Veškeré snahy o intervenci šťouralů jsou ignorovány bez narušení práce řadiče. Řadič dále nabízí opatření proti neplatičům. Není-li do řadiče zadán odblokovací kód (PIN), je po 800 ho - dinách zkušebního provozu chod řadiče omezen. Vždy po zaplacení je uživateli předán PIN kód, kterým se řadič odblokuje pro normální činnost. Řadič provádí distribuci venkovní teploty pro teplo - vodní uzle RTU. Je možné připojení až dvou digitálních venkovních čidel ADS Režimy řízení Řadič pracuje ve třech základních režimech řízení odvozených od způsobu získání požadované teploty výstupní vody. Režim je určen parametrem Řízení teploty výstupní vody Řízení na konstatní teplotu Pokud je parametr nastaven Na konstatní teplotu, pak požadovanou teplotu výstupní vody zadává uživatel. Řadič se v tomto případě stále snaží zvyšováním a snižováním výkonu ohřevu (zapínáním a vypínáním kotlů) udržovat požadovanou teplotu výstupní vody v nastavených mezích. Při sepnutém spínači externího řízení a zvolené funkci redukce teploty je zadaná teplota výstupní vody redukována podle koeficientu nastaveného jako parametr. Při rozpojeném spínači externího řízení a zvolené funkci termostat je ohřev vody úplně vypnut Pseudoekviterm Je-li vybrán způsob řízení Pseudoekviterm, pak požadovaná teplota výstupní vody je odvozena od venkovní teploty. Předem je však do řadiče nutné zadat požadované teploty výstupní vody pro mezní venkovní teploty -20 C a +20 C. Řadič si pak sám vypočítá požadovanou teplotu výstupní vody z okamžité venkovní teploty a ze zadaných mezních teplot. Pro pseudoekvitermní řízení je však ještě nutné zadat mezní venkovní teplotu, po jejímž překročení dojde k vypnutí ohřevu vody. Při sepnutém spínači externího řízení a zvolené funkci redukce teploty je vypočtená požadovaná teplota výstupní vody redukována podle koeficientu nastaveného jako parametr. Při rozpojeném spínači externího řízení a zvolené funkci termostat je ohřev vody úplně vypnut Řízení dle uzlů Při řízení Dle uzlů závisí požadovaná teplota výstupní vody na momentálních požadavcích teplovodních uzlů RTU a RTUV, připojených komunikační linkou k řadiči kotlů. Každý připojený uzel informuje řadič na jakou teplotu vytápí, příp. na jakou teplotu ohřívá TUV. Řadič pak vezme nejvyšší z těchto teplot a z ní odvodí požadovanou teplotu výstupní vody přičtením hodnoty parametru Ztrátová teplota pro uzle. Parametr je nastavitelný v rozsahu 4-20 C a udává oč má být vyšší teplota výstupní vody než je nejvyšší teplota požadavku. Požadovaná teplota výstupní vody - 2 -
4 se tak mění podle právě nejvyššího požadavku uzlů. Tím nedochází k ohřevu výstupní vody na zbytečně vy sokou teplotu. Nebude-li vůbec žádný požadavek na ohřev, dojde k úplnému vypnutí kotlů a po doběhu i všech čerpadel. To, že nedochází k ohřevu, když to není nutné, přispívá k úsporám topné energie. Pro ten - to režim se neuplatňuje spínač externího řízení Varianty řízení ohřevu V této části jsou popsány různé varianty řízení ohřevu Řízení ohřevu bez čidla zpětné vody Řadič se snaží udržet teplotu výstupní vody v pásmu požadované teploty výstupní vody s tolerancí nastavené odchylky. Odchylku lze nastavit jako parametr Odchylka teploty výstupní vody v rozsahu 2-10 C. Je-li naměřená teplota výstupní vody nižší než teplota požadovaná, snížená o nastavenou odchylku, zvýší řadič výkon ohřevu zapnutím dalšího kotle. Učiní tak pouze za podmínky, že další kotel je k dispozici a dále pokud od poslední změny výkonu ohřevu (jak zvýšení, tak snížení) již uplynula nastavená doba. Tato doba určuje minimální prodlevu pro zvýšení výkonu ohřevu. Je nastavitelná jako parametr Zpoždění pro spuštění kotlů v rozsahu od 1 do 15 minut. Naopak, bude-li naměřená teplota výstupní vody vyšší než teplota požadovaná, zvýšená o nastavenou odchy - lku, sníží řadič výkon ohřevu vypnutím naposled zapnutého kotle. To ale pouze za podmínky, že od poslední změny výkonu ohřevu (jak zvýšení, tak snížení) již uplynula nastavená doba. Tato doba určuje minimální prodlevu pro snížení výkonu ohřevu a je nastavitelná jako parametr Zpoždění pro vypnutí kotlů v rozsahu od 1 do 15 minut Řízení ohřevu s čidlem zpětné vody Řadič se snaží udržet teplotu výstupní vody v pásmu požadované teploty výstupní vody jako v předchozím případě. Do řízení ohřevu však vstupuje ještě teplota zpětné vody. Pro ni jsou v řadiči připraveny dva parametry: Minimální teplota zpětné vody a Odstup teploty zpětné vody. Teplotu danou parametrem Minimální teplota zpětné vody nazveme zpětná minimální teplota. Řízení ohřevu s ohledem na teplotu zpětné vody přináší možnost zamezit kondenzaci vodní páry v kotli. Zpětná minimální teplota musí být nastavena výše než je teplota zpětné vody při níž dochází ke kondenzaci vodní páry v kotli. Teplotní hranicí pro zpětnou vodu, kdy řadič zvyšuje výkon ohřevu nezávisle na teplotě výstupní vody je teplota daná součtem zpětné minimální teploty a parametru Odstup teploty zpětné vody. Tuto teplotní hranici nazveme dohřívací teplotou. Je-li teplota zpětné vody nižší než je dohřívací teplota, a pokud od poslední změny výkonu ohřevu (jak zvýšení, tak snížení) již uplynula doba nastavená jako parametr Zpoždění pro spuštění kotlů (viz odstavec ), dojde ke zvýšení výkonu ohřevu (pokud je ovšem k dispozici další kotel). Na displeji se zobrazí Ohřev prováděn pro zpětnou vodu. Ohřev s ohledem na zpětnou vodu bude prováděn nezávisle na teplotě výstupní vody až do chvíle, kdy teplota zpětné vody překročí hodnotu dohřívací teploty zvýšenou o parametr Odchylka teploty výstupní vody, popsaný v odstavci Co dále s ohřevem bude rozhodnuto podle požadované a naměřené teploty výstupní vody jako v paragrafu Klesne-li teplota zpětné vody pod zpětnou minimální teplotu, bude řadič vysílat do teplovodních uzlů příkaz k přivírání směšovacích ventilů. Na displeji se zobrazí Ohřev prováděn pro zátop. Snížením odběru tepla tak zpětná voda rychle zvýší svoji teplotu. Pokyn k normální činnosti uzlů bude vyslán po opětovném dosažení zpětné minimální teploty. Ohřev pro zátop však bude prováděn nezávisle na teplotě výstupní vody až do chvíle, kdy teplota zpětné vody překročí hodnotu dohřívací teploty zvýšenou o parametr Odchylka teploty výstupní vody, popsaný v odstavci Řazení kotlů Kotle jsou zapínány buď podle pevného pořadí daného fyzickým připojením k modulům KR2 a EXP4 nebo podle provozních hodin. Doba běhu každého kotle se zaznamenává do paměti procesoru. Vždy po 168 hodinách (1 týden) je provedeno vyhodnocení, který kotel běžel celkově nejkratší dobu. Ten bude v následujícím týdnu zapínat jako první (bude mít nejvyšší prioritu). Analogicky jsou pak stanoveny i nižší priority. Řazení kotlů můžeme vidět na displeji v režimu automatického řízení. Způsob řazení kotlů je určen parametrem Řazení kotlů Odstávka kotlů Kotle lze vyřadit z procesu řízení a vyhnout se tím dírám v regulaci při fyzickém vypnutí kotle. Je však třeba si uvědomit, že vyřadíme-li kotel nebo zařadímeli jej do procesu zpět, dojde při této změně k novému vyhodnocení priority kotlů Zkušební provoz V řadiči je v okamžiku zadání výrobního čísla (provádí se při oživování) spuštěn zkušební provoz. Jeho maxi - mální doba je 800 hodin. Není-li v této době do řadiče vložen odblokovací kód (PIN), je řadič uveden do režimu, kdy nezávisle na požadavcích udržuje teplotu výstupní vody 40 C. Tato teplota je nedostatečná pro vytápění a ohřev TUV, ale je dostatečně vysoká, aby nedošlo k zámrazu vytápěných objektů. Uživatel je tímto opatřením nucen k zadání odblokovacího kódu. Ten je však předán až po zaplacení za dodanou technologii. Nezaplatí-li zákazník, nebude mu předán - 3 -
5 odblokovací kód. Výrobce sděluje odblokovací kód po zaplacení zboží pouze přímému odběrateli. Je nezbytné, aby dodavatel prokazatelně informoval konečného zákazníka o běžící zkušební době, aby nemohla zákazníkovi vzniknout jakákoli újma související se zkušebním provozem Mrazová ochrana Pokud by teplota výstupní vody klesla pod 8 C, spustí se automaticky ohřev. Ohřev potrvá dokud její teplota nedosáhne 30 C Požadavek režimu Dovolená Funkce určena pro jednoduché centrální spuštění redukce vytápění v době dovolené nebo prázdnin. Funkce je spuštěna uzavřením obvodu externího řízení. Na ohřev výstupní vody tato funkce nemá přímý vliv. Řadič po sběrnici pouze sděluje připojeným regulátorům informaci o požadavku režimu Dovolená. Regulátory uzlů na to reagují snížením výkonu vytápení a ohřev TUV je úplně zastaven. Požadavek ale ovlivňují pouze ty regulátory, na kterých je funkce povolena. 3. Ovládání řadiče Řadič se ovládá pouze jedním jediným knoflíkem. Knoflíkem lze otáčet doprava a doleva. Další ovládací pohyb je stisknutí směrem do řadiče. Tímto je knoflík využit jako tlačítko. Pro nastavování parametrů jsou na displeji řadiče zobrazovány nabídky. Otáčením knoflíku si vybereme nabídku parametru, který chceme nastavovat a stisknutím vždy výběr potvrdíme. Takto lze nastavit většinu parametrů. V tzv. automatickém režimu řízení jsou na displeji v cyklu zobrazovány různé stavové informace řadiče. Otáčíme-li v tomto režimu knoflíkem (pozor knoflík se nesmí stisknout, to by se aktivoval režim nastavení parametrů - bude popsáno dále), můžeme si v cyklickém zobrazení najít zobrazované okno, které nás zajímá. Toto okno zůstane na displeji po dobu 8 s. 4. Zobrazení automatického režimu 4.1. Po připojení napájecího napětí Po připojení napájecího napětí je na displeji po dobu 6s zobrazováno prezentační okno. Na prvním řádku se zobrazuje typ řadiče a jeho ver - ze, druhý řádek pak uka zuje výrobní číslo. Řadič dále přechází do automa tického režimu, kdy jsou na displeji cyklicky zobrazovány stavy řadiče Řádná zobrazení Běží-li zkušební provoz, zobrazí se nejprve kolik ho - din ještě zbývá do ukončení zku šeb - ního provozu. Následující zobrazení uvidíme, je-li povoleno sledování zpětné vody. Je-li teplota zpětné vody nižší než Dohřívací teplota je ohřev prováděn pro její zvýšení. Bude-li však teplota zpětné vody nižší než n a s t a v e n á Zpětná minimální teplota, je navozen stav Zatop. (Viz odstavec ). Další zobrazované okno sděluje, kde se nachází zdroj nejvyššího po ža - davku pro ohřev. Může to být ně - který teplovodní uzel RTU či RTUV (při řízení teploty výstupní vody Dle uzlů ), nebo to může být sám řadič kotlů (je-li nastaven režim řízení Na konstatní teplotu nebo Pseudoekviterm ). Další okno ukazuje, že je požadován režim dovolená. V dalším zobrazení najdeme informaci na jakou teplotu výstupní vody je ohřev prováděn. V následném okně můžeme vidět skutečnou teplotu výstupní vody. Je-li povoleno sledování zpětné vody, pak je její t e p l o t a zobrazována v dalším okně. Následuje informace o teplotě prvního venkovního čidla (je povinné při režimech řízení P s e u d o e k v i - term a Dle uzlů - je-li alespoň jeden uzel RTU). Bude-li připojeno druhé venkovní čidlo a není-li v poruše, pak se zobrazí jeho namě řená teplota
6 Další informace se týká řazení kotlů. Kotle jsou vypisovány na displeji v pořadí své priority. Na obráz ku má nejvyšší prio ritu kotel č.5 a nejnižší kotel č.1. Znamená to, že kotel č.1 bude v tomto případě zapí-nán jako poslední. Následující okno se týká okamžitého stupně výkonu ohřevu topné vody. Stupeň ohře - vu je odvozen od počtu právě běží cích hořáků. Budou-li běžet tři hořáky, bude stupeň výkonu ohřevu 3. Nebude-li hořet žádný, bude stupeň ohřevu 0. Právě běžící kotle jsou zobrazovány v následujících oknech. U dvou - stup ňových kotlů jsou pak hořáky rozli še ny jako a/b. Další zobrazení ukazuje právě běžící čerpadla. Čepadlo může běžet i když odpovídající kotel neběží. Je to v případě, když čerpadlo po vypnutí kotle dobíhá. Je-li zvolena priorita řazení kotlů podle doby běhu, je vždy po 168 hodinách (7 dnů), vyhodnocováno nové pořadí zapínání. Kotel který běžel celkově nejkratší dobu, bude zapí nán jako první. Ana logicky to bude i s ostatními kotli. Jaká doba ještě zbývá do nového vyhodnocení pořadí vidíme z okna na obrázku Chybová zobrazení V automatickém režimu můžeme v případě nějaké poruchy vidět ještě některá další zobrazení. Tato zobrazení jsou společně s rozborem chybových stavů uvedena v odstavci č Nastavení uživatelských parametrů Stiskneme-li v automatickém režimu ovládací knoflík, přejde řadič do řežimu nastavení parametrů. To ale pouze v případě, že není vyžado váno zadání pro voz - ního hesla. Povolení či zákaz hesla určuje servisní specialista v sekci na - stavení parametrů pro specialisty. Jeli vyžadováno heslo, musíme postupně zadat tři číslice tak, že vždy otáčením knoflíku vybereme číslici hesla a stiskem knoflíku ji potvrdíme. V režimu nastavení parametrů pokračuje řadič, až na výjimky, v regulaci. Regulace se zastaví pouze v případě zadávání parametrů zasahujících nějakým způsobem do priority kotlů. Kotle jsou pak nejprve automaticky vypnuty. Regulace se pak rozběhne až po návratu do automatického režimu. Zapomene-li se uživatel vrátit z režimu nastavování parametrů do automatického režimu, učiní tak řadič automaticky po 240 s klidu. Klidem se rozumí, že nebylo otáčeno knoflíkem, ani knoflík nebyl použit jako tlačítko. První parametr, který je nabídnut k nastavování určuje odkud je brán po - ža davek na teplotu výstupní vody. Potvrdíme-li na bíd ku stisknutím knof lí ku, jsou nám na bídnuty 2 nebo 3 možnosti. Závisí to na servisním nastavení počtu tep lovodních uzlů, se kterými má řadič komunikovat. Ne ní-li jediný nastaven ani uzel, pak z p ů s o b ř í z e n í Dle uzlu není nabí zen. Na bíd ky se mě ní při otáčení knoflíkem. Poznámka: Servisní nastavení jsou určena pro specialisty, proto jsou uzamčena pod přístupovým heslem. Potvrdíme-li nabídku Na konstantní teplotu, musíme v dalším okně nastavit otáčením knoflíku teplotu výstupní vody, kterou se bude řadič snažit v nastavených mezích (viz dále) udržet. Požadovanou teplotu výstupní vody můžeme nastavit v rozsahu C, nebo ohřev úplně vypnout. Teplotu potvrdíme stiskem knoflíku. Je-li potvrzena nabídka Pseudoekviterm, je teplota výstupní vody odvozena od venkovní teploty, měřené 1.venkovním čidlem. Nastavení parametrů tohoto režimu provádí servisní technik. Řízení Dle uzlů znamená, že teplota výstupní vody je odvozena od právě nejvyšší požadované teploty z teplovodních uzlů RTU a RTUV. Dalším parametrem je odchylka teploty výstupní vody. Byla o ní již zmínka v odstavci Bude-li tep - lota výstupní vody v pásmu teplot daných po ža do - vanou teplotou výstupní vody +/- tento parametr, ne - bu de se měnit vý - kon ohřevu. Tepr - ve až se teplota vý stupní vody dostane mimo toto pásmo, bude výkon ohřevu zvyšován nebo snižován
7 Doba běhu kotlů není parametrem. Běží-li kotel je mu načítána doba jeho běhu. Bude-li po - tvrzena tato nabí - dka stiskem ovládacího knoflíku, můžeme si přečíst dobu běhu 1.kotle (číslování kotlú je dáno jejich fyzickým připojením k řadiči KR2 a k m o d u l ů m rozšíření EXP4). Při otáčení kno - flíku ve směru hodin si přečteme doby běhu dalších kotlů. Po přečtení doby běhu posledního kotle a po otočení knoflíku ve směru hodin se dostaneme do nabídky Exit zobrazený níže. Po potvrzení se vrátíme do úrovně základní nabídky. Sem se také můžeme vrátit, stiskneme-li při zobrazování doby běhu libovolného kotle ovládací knoflík. Následujícím parametrem můžeme sdělit řadiči, které kotle se nebudou účastnit ohřevu. Tyto kotle mohou být třeba v poruše. Pokud bychom je nevyřadili z procesu řízení, pak by mohly vzniknout v regulaci díry. Po potvrzení nabídky jsme vyzváni, pokud je v činnos- ti některý kotel, k v y č k á n í než se kotle vypnou. Poté uvidíme stav 1. kotle. Chceme-li stav změnit, stiskneme ovládací knoflík. Na dru hém řádku se roz bliká stávající stav (Odstávka/Provoz). Knoflíkem nyní pootočíme, až se stav změní a znovu pro potvr - zení knoflík stisk - neme. Toto může - me provést i pro další připojené kotle. K nim se dostaneme otáčením ovládacího knoflíku, nebliká-li u zobrazovaného kotle na druhém řádku jeho stav. Při dalším otáčení knoflíku vlevo bude poslední nabídka Exit, po jejímž potvrzení se vrátíme do úrovně základní nabídky. Dalším nabídnutým parametrem můžeme změnit prioritu řazení kotlů. Je-li priorita trva - lá, pak budou kotle zapínány v pořadí podle fyzického připojení. Znamená to, že nejdříve bude zapínán 1.kotel, pak 2. ko tel atd. Bude-li nastavena priorita dle doby běhu, pak řazení kotlů nastane vždy po 168 hodinách (7 dnů) nově vy hod nocováno. Kotel který běžel celkově nejkratší dobu, bude zapínán jako první. Analogicky to bude i s ostatními kotli. Potvrzením této nabídky stiskem knoflíku se do sta - neme do menu na - sta vení parametrů řadiče, určených pouze servisním technikům. Přístup k těmto parametrům je blokován heslem. Stiskem ovládacího knoflíku při této nabídce se vrátíme do režimu a u t o m a t i c k é h o řízení. Nestisk ne me-li knoflík, ale pootočíme-li jej ve směru hodin, a poběží-li ještě zkušební doba, dostaneme nabídku pro zadá - ní od blokovacího kódu. Po jejím potvrzení stiskem knoflíku můžeme odblokovací kód postupně zadat. Jelikož je odblokovací kód vztažen k výrobnímu číslu, je výrobní číslo zobrazeno na prvním řádku. Číslice zadáváme postupným otáčením ovládacího knoflíku a potvrzením jeho stiskem. Je-li kód za dán, jsme o jeho správnosti informováni. 6. Konec zkušební doby Není-li zadán odblokovací kód a vypršela-li zkušební doba, je na displeji zobrazováno oznámení o ukončení zkušební doby a výzva k zadání o d b l o k o v a c í h o kódu. Pokud uživatel řadiči nevyhoví a odblokovací kód nezadá, bude řadič, nezávisle na požadavcích, udržovat teplotu výstupní vody na teplotě 40 C. 7. Poruchové stavy řadiče - 6 -
8 7.1 Obecný popis Obecně jsou poruchové stavy řadiče vždy ohlášeny červeně blikající LED diodou, umístěnou v pravém horním rohu panelu nad ovádacím knoflíkem. Každá takto indikovaná porucha je přesně specifikována na displeji řadiče. Zmíněná LED dioda, není-li žádná porucha, svítí zeleně Porucha čidla teploty výstupní vody Pravděpodobná příčina: Buď je poškozený kabel k čidlu nebo je vadné čidlo samotné. Zavolejte servisní - ho technika. Při poruše čidla teploty výstupní vody se řadič chová, jako by teplota výstupní vody byla stále nízká Porucha čidla teploty zpětné vody výstupní vody na Na konstantní teplotu dle části č.5. Jinak je třeba zavolat servisního technika. Pozor! Také v případě řízení Dle uzlu, pokud není připojen ani jeden regulátor RTU, nemusí být toto čidlo připojeno. Při poruše čidla venkovní teploty se řadič v řízení Pseudoekviterm chová, jako by venkovní teplota byla -20 C. V řízení Dle uzlu jsou uzly RTU informovány o chybě čidla Porucha 2. čidla venkovní teploty Teplota z 2. čidla venkovní teploty je zobrazována, jeli čidlo připojeno a nemá-li poruchu. Porucha tohoto čidla není hlášena Porucha komunikace s uzly Pravděpodobná příčina: Počet uzlů nastavený v servisních parametrech řadiče, neodpovídá skutečnému počtu teplovodních uzlů RTU, RTUV, které s řadičem komunikují. Příčina může být rovněž ve vadném komunikačním kabelu. Zavolejte servisního technika Vnitřní porucha řadiče Pravděpodobná příčina: Čidlo není připojeno a je povo leno sledování zpětné vody. Může být také poškozený kabel k čidlu nebo čidlo samotné. Zavolejte servisního technika. Při poruše čidla teploty zpětné vody se řadič chová, jako by teplota zpětné vody byla stále nízká Porucha 1. čidla venkovní teploty Pravděpodobná příčina: Čidlo není připojeno a je na - staven způsob řízení Pseudo-ekviterm nebo řízení Dle uzlu. Může být také poškozený kabel k čidlu nebo čidlo samotné. V případě, že nebudete užívat řízení Pseudo-ekviterm nebo Dle uzlu, proveďte nastavení uživatelského parametru Řízení teploty Pravděpodobná příčina: Jde o chybu elektroniky řadiče. Řadič je nezbytné opravit v odborné dílně. Zavolejte servisního technika Přehřátí kotlů Toto hlášení se zobrazí, stoupne-li teplota výstupní vody na 100 C. Hlášení zmizí, klesne-li teplota výstupní vody pod 95 C. Dojde-li k přehřátí kotlů a je nastaven režim řízení Dle uzlů, pak dostávají uzle RTU příkaz k plnému otevření směšovacích ventilů. K tomuto stavu by nemělo docházet proto zavolejte servisního technika
