1 1 KONFERENCE REOTRIB 2017 Velké Losiny Centrální mazací systémy 4.0 ŠPONDR CMS, spol. s r. o. centrální mazací systémy Terezy Novákové BRNO tel.: fax: spondr@spondrcms.cz

2 2 Obsah prezentace - Hlavní prvky CMS - Nejvíce používané typy CMS - Vybrané inovace činností / prvků a systémů CMS dle Důvody zavádění CMS - Diskuze - Závěr

3 Centrální 3 mazací systémy Prvky centrálního mazání - zdroje tlakového maziva, - rozdělovací a dávkovací prvky, - ovládací, řídicí a kontrolní prvky, - rozvodné potrubí, - příslušenství mazacích systémů (úprava vzduchu, příchytky, konzoly, topení/chlazení, filtrace, atd.).

4 4Kvalitativní srovnání domazávání ručně x automaticky dávkovacím způsobem 1,2 Množství maziva v ložisku (cm3) 1 0,8 0,6 0,4 0,2 0 horní hranice optima množství maziva v ložisku dolní hranice optima množství maziva v ložisku čas Automatické mazání Ruční mazání

5 Centrální mazací systémy Kritéria pro rozdělování mazacích systémů HLAVNÍ dle principu funkce speciální systémy (dle použitelnosti) OSTATNÍ dle použitého maziva dle způsobu řízení mazací olej plastické mazivo v závislosti na čase v závislosti na provozu dle opakovatelnosti využití maziva ztrátové oběhové dle pohonu zdroje tlakového maziva dle počtu mazacích míst ruční elektromotor pro jedno pro více mechanický jiný

6 Nejvíce používané CMS Typickými mazanými místy strojů jsou: ložiska (kluzná i valivá), čepy, kluzné desky, otevřené ozubené převody, řetězy, labyrinty, těsnicí segmenty, mazání okolků, atd. jednopotrubní dvoupotrubní vícepotrubní progresivní postřikovací Vše použitelné pro mazací oleje i plastická maziva Olejové agregáty

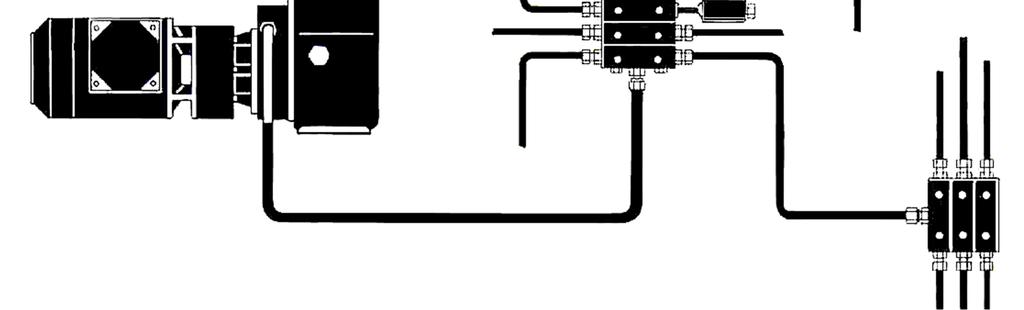

7 7Jednopotrubní CMS Možné vstupní parametry pro ovládání: Tlak Teplota Impulsy / frekvence Čas Vibro analýza

8 Dvoupotrubní CMS Možné vstupní parametry pro ovládání: Tlak Teplota Impulsy / frekvence Čas Vibro analýza

9 Progresivní CMS Možné vstupní parametry pro ovládání: Tlak Teplota Impulsy / frekvence Čas Vibro analýza

10 Postřikovací systémy Možné vstupní parametry pro ovládání: Tlak Teplota Impulsy / frekvence Čas Vibro analýza

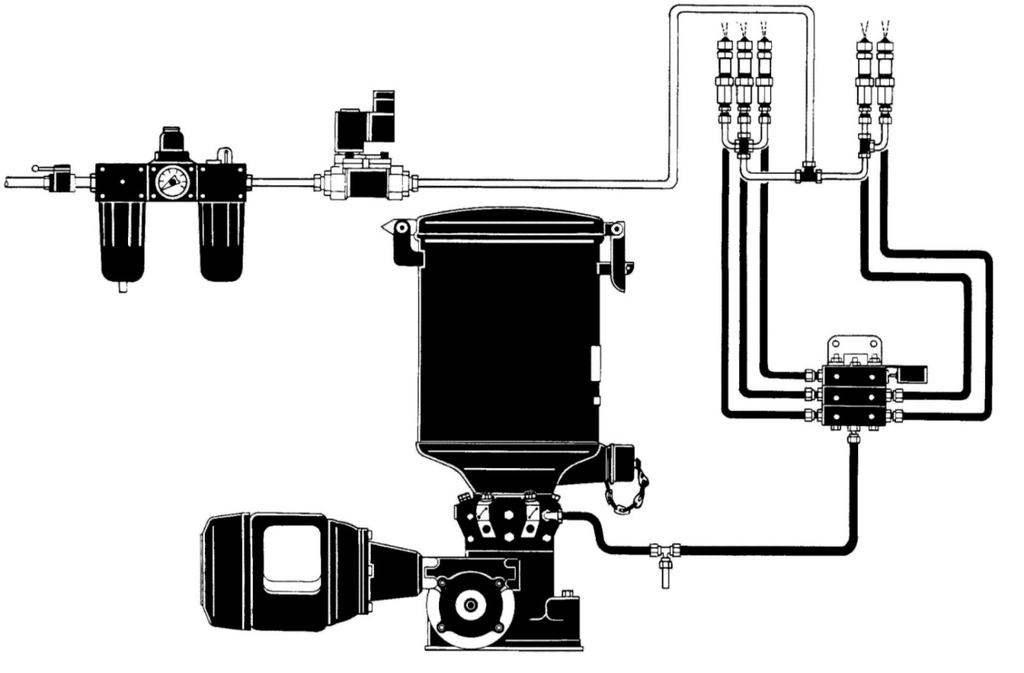

11 Postřikovací systémy pro kolejová vozidla Možné vstupní parametry pro ovládání: Dráha Zrychlení Impulsy / frekvence Čas Pozice (GPS) Vibrace - hluk

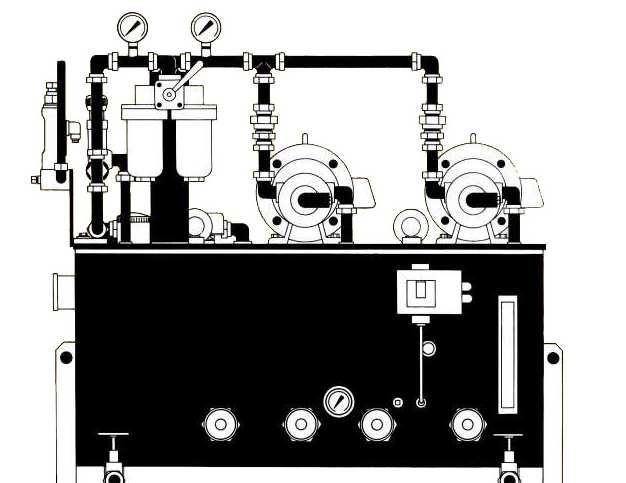

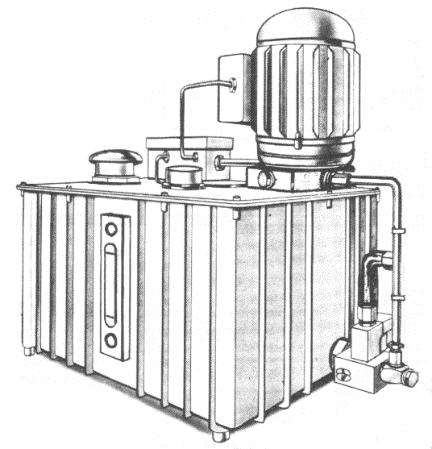

12 Oběhové mazání (+ chlazení) Možné vstupní parametry pro ovládání: Tlak Teplota Impulsy / frekvence Čas Vibro analýza

13 Centrální mazací systém

14 Využití čárového kódu, QR kódu 14 - označování mazacích míst

15 Projektování progresivních obvodů pomocí genetických algoritmů - cílem je zpřesnit a zefektivnit výpočet progresivních rozdělovačů 15

16 Projektování progresivních obvodů pomocí genetických algoritmů - vývojový diagram 16 VSTUPNÍ START POŽADAVKY INICIALIZACE OPRAVA CHROMOZOMŮ OHODNOCENÍ (FITNESS) x < P.I. NE ULOŽENÍ VÝSLEDKŮ KONEC ANO SELEKCE A ELITISMUS MUTACE OPRAVA CHROMOZOMŮ OHODNOCENÍ (FITNESS)

17 Vybrané inovace prvků CMS 17 - postřikovací trysky (topení, signalizace dodávky vzduchu a maziva)

18 Optimalizace průtoku maziva pomocí kvantitativního řízení zdrojů - ruční (vícevývodové regulovatelné čerpadlo) 18 DISPLEJ RKS Kontrola funkce ZP- A/B a měření průtoku maziva Tlak, měření teploty ložisek, MOTOR REGULOVA- TELNÉ ČERPADLO ZP-A/B Qg MM LISU čas

19 Optimalizace průtoku maziva pomocí kvantitativního řízení zdrojů - automatické (software) 19 RKS MOTOROVÝ SPOUŠTĚČ Kontrola funkce ZP- A/B a měření průtoku maziva Tlak, měření teploty ložisek, MOTOR ČERPADLO ZP-A/B Qg MM LISU čas

20 Optimalizace průtoku maziva pomocí kvantitativního řízení zdrojů 20 - automatické (měnič frekvence) RKS MĚNIČ Kontrola funkce ZP- A/B a měření průtoku maziva Tlak, měření teploty ložisek, MOTOR ČERPADLO ZP-A/B Qg MM LISU čas

21 Optimalizace průtoku maziva pomocí kvantitativního řízení zdrojů - automatické (proporcionální ventil) 21 RKS PROPORCIONÁL- NÍ PRŮTOKOVÝ VENTIL Kontrola funkce ZP-A/B a měření průtoku maziva Tlak, měření teploty ložisek, MOTOR ČERPADLO ZP-A/B Qg MM LISU čas

22 Centrální doplňování zásobníků 22

23 Mazací systém s hlášením GSM 23

24 Systém RAILJET pro kolejová vozidla - spouštění mazání (signál GPS, akcelerometr)

25 Centrální mazací systém

26 Důvody pro zavádění CMS Technické - přesné dávkování - dávkování v pravý okamžik Ekonomické - úspora maziva - úspora práce - prodloužení životnosti prvků třecích dvojic - prodloužení provozní doby Ekologické - nulové ztráty - biologická maziva Sociální - odstranění fyzicky namáhavé práce - nebezpečí úrazu - odstranění práce nepřinášející uspokojení z pohledu 21. století

27 závěrem Vhodně aplikované CMS zaručí prodloužení životnosti prvků třecích dvojic a snížení provozních nákladů různých strojů a strojních zařízení pracujících i v nejtěžších provozních podmínkách.
