Novinky systému RoadPAC ve verzi 2018

Transkript

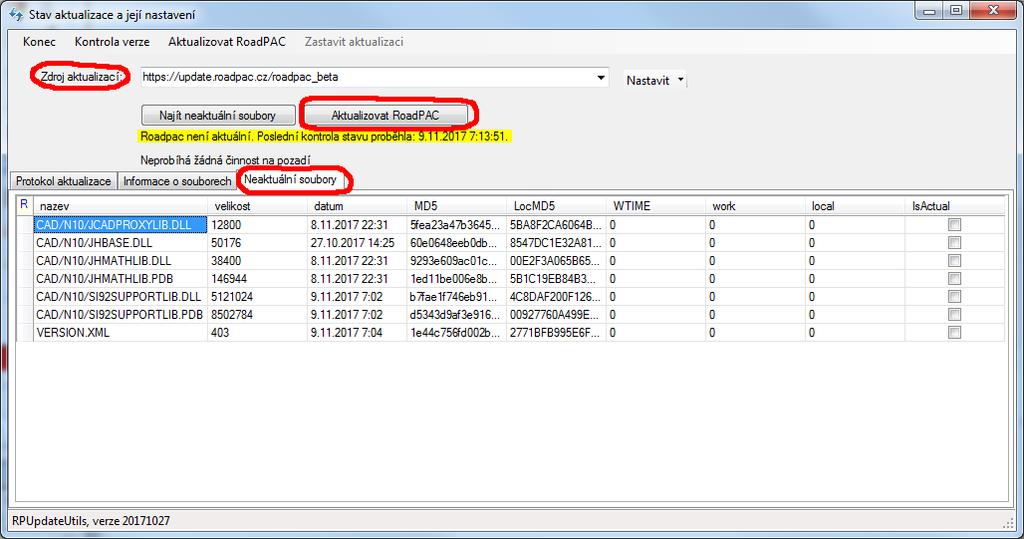

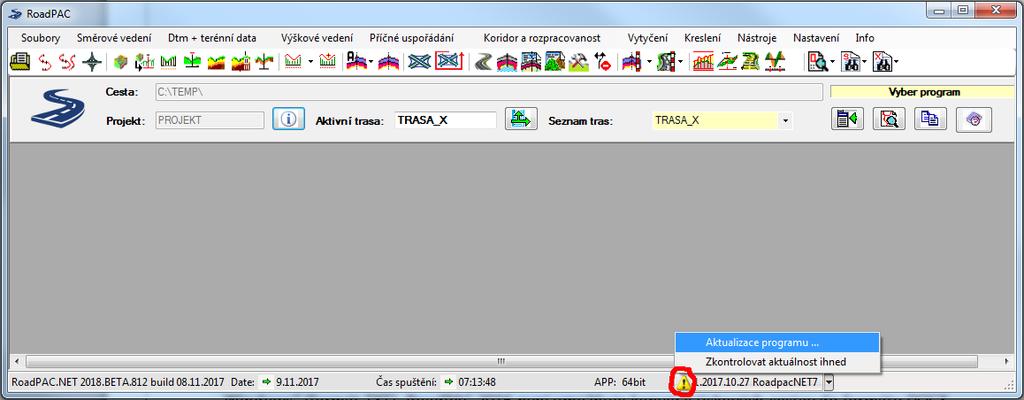

1 Systémové změny Podpora nových verzí CAD systémů Novinky systému RoadPAC ve verzi 2018 RoadPAC 2018 dnes podporuje produkty Autodesku (AutoCAD, Map, Civil) ve verzích 2010 až BricsCAD ve verzi V14-V17 a ZWCAD ve verzi 2015 Pro. Nový způsob aktualizace Systém RoadPAC umožňuje aktualizaci přímo po síti www. K zajištění aktualizace není běžně nutná podpora specializovaných pracovníků. Po spuštění RoadPACu je aktuálnost celého systému automaticky zkontrolována. V případě výskytu aktualizací se zobrazí vykřičník viz obrázek: Po kliknutí na "Aktualizace programu" nebo po spuštění programu RPUPDATE v adresáři Roadpac se otevře následující dialog: Zdroj aktualizací musí být nastavený na

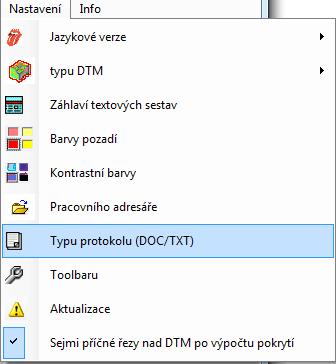

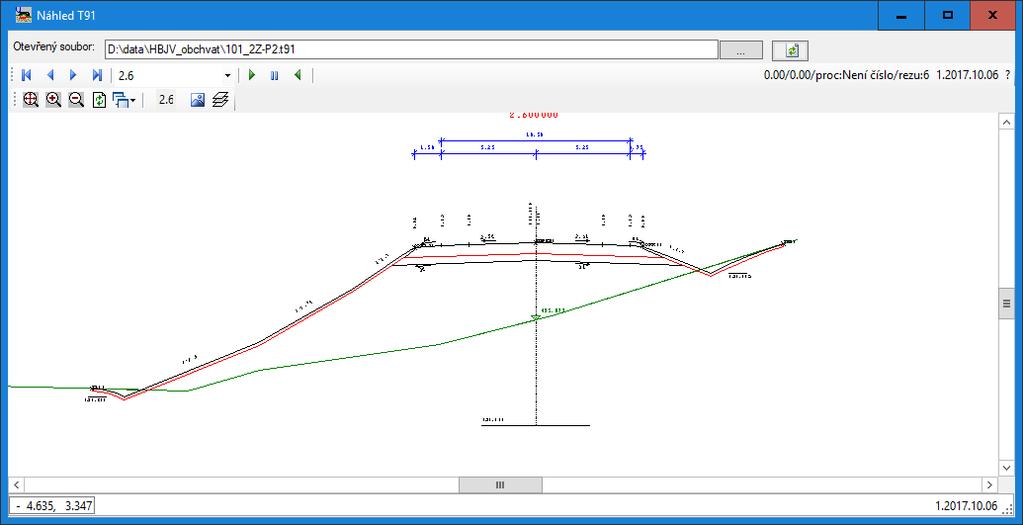

2 Kliknutím na "Neaktuální soubory" můžete zkontrolovat, které soubory jsou neaktuální. A tlačítkem Aktualizovat RoadPAC provedete aktualizaci. Aktualizace je dokončena, když žlutý proužek (viz obrázek výše) změní barvu na zelenou. Pak doporučujeme ještě RoadPAC zavřít a znovu spustit. Volba formátu protokolů. RoadPAC léta používá pro tisk a prohlížení tiskových sestav systému RoadPAC program WordPad OS Windows (formát TXT). RoadPAC 2018 nyní umožňuje i konverzi tiskových sestav do formátu DOCX. Typ výstupu nastaví uživatel z menu Nastavení Prohlížení souborů.t91 a.spr (příčné řezy) - T91Viewer V celém systému je k dispozici nový program pro prohlížení kresby ve formátu.t91 (programy SI47, SI91, BRIAL) a.spr (program SI51 Příčné řezy). Tato rozšíření jsou asociována přímo na uvedené typy souborů stačí poklepat na jméno souborů. Ovládání odpovídá běžným konvencím Windows. Program umožňuje zapínat a vypínat vrstvy kresby, procházet sekvenčně řezy (animace). Pokud je program otevřený a proběhne výpočtem změna zobrazeného souboru (např. SPR), tlačítko nahoře zčervená a jeho stisknutím se aktualizuje zobrazení a vidíme ihned stav po změnách.

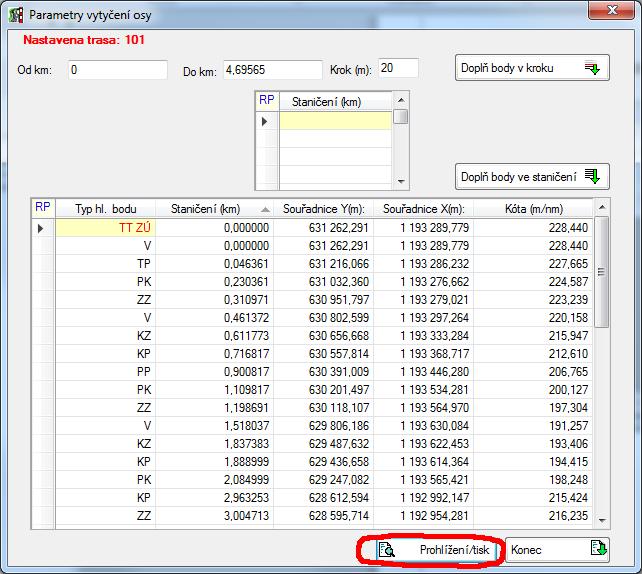

3 Výpočetní programy RoadPAC - programy SI43, SI51, SI47, SI92, SI91, BRIAL Nová funkce "Vytyčení prostorové osy" SI43 Výpočet pokrytí Zadávaní hodnot v mm. Program umožňuje zadávat hodnoty v mm. Nový formát dat není zpětně kompatibilní se starými dialogy. U starších verzí programu SI43 dialog uživatele na tuto skutečnost upozorní, aby nedošlo k nechtěnému poškození dat. Samostatné klopení jízdních pásů u směrově rozdělených komunikací. Pro oba jízdní pásy je možné zadat odlišně překlápění vozovky vlevo a vpravo.

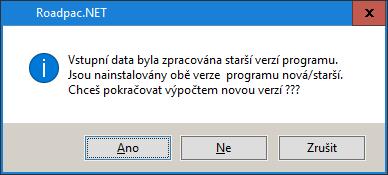

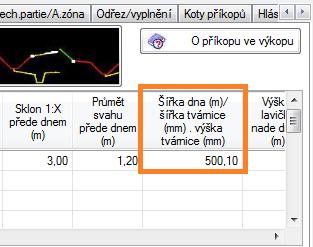

4 SI 51 Koridor - příčné řezy Upravené a zjednodušené zadávání přechodových průřezů. Tato partie programu SI51 je ve verzi 2018 zcela přepracována a ve výsledku je zadávání těchto partií řezů podstatně jednodušší. Systém zadávání zůstává podobný jako u starších verzí. Je zachována zpětná kompatibilita se staršími daty.v51. Pokud dialog programu SI51 narazí na starší vstupní data, uživatel má možnost zvolit si, zda budou data převedena do nového formátu nebo zda se při výpočtu bude i nadále používat starší verze programu SI51 (RoadPAC 2015). Program je doplněn o možnost zadat tvar dna příkopu ve výkopu i příkopu pod násypem tak, aby bylo možno do dna vhodně umístit příkopové tvárnice. Zadá-li uživatel parametr šířka dna formou šířka tvárnice (mm), výška tvárnice (mm), neprovede se lichoběžníkový tvar dna, ale symetricky trojúhelníkový. V obrázku je příklad tvárnice šířky 0,5m a výšky 0,1m. Během vytváření řezů se registrují takto zadané příkopy v úsecích koridoru. V příslušných příčných řezech se pak vykresluje při použití programů pro kreslení příčných řezů (SI91, SIL 1) tvar uložení tvárnic (viz ukázky kreslení př. řezů s vloženými bloky tvárnic). Program je dále doplněn o funkci bočního ukončení zemních prací na zadaném 3D polygonu. Tato funkce vyžaduje nově zadat též název souboru směrového vedení trasy (SHB). Existence souboru SHB se dříve předpokládala implicitně, nejde tudíž o velkou změnu pro stávajícího uživatele. Funkce definitivně řeší speciální případy, když dojde k překryvu svahů tělesa koridoru v ostrých zatáčkách na vnitřní straně oblouku (točky, polní cesty, retenční nádrže atp.). Funkce se aktivuje zcela novými parametry pro násyp (metoda = 7) a pro výkop (metoda =8) s platností od -> do (km). Sklony svahů nelze předepsat, protože vyjdou z řešení úlohy. Příslušné tabulky se vyplní jen názvy souborů

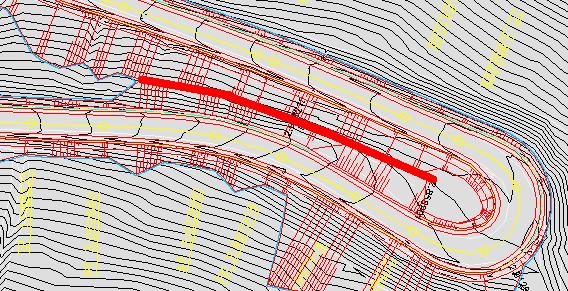

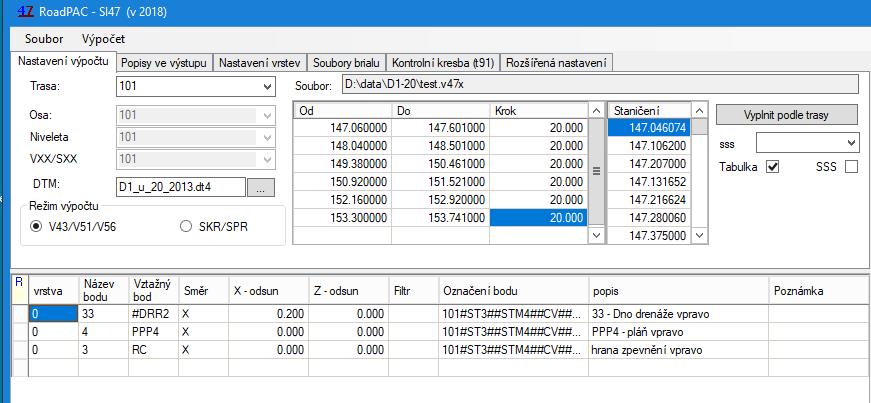

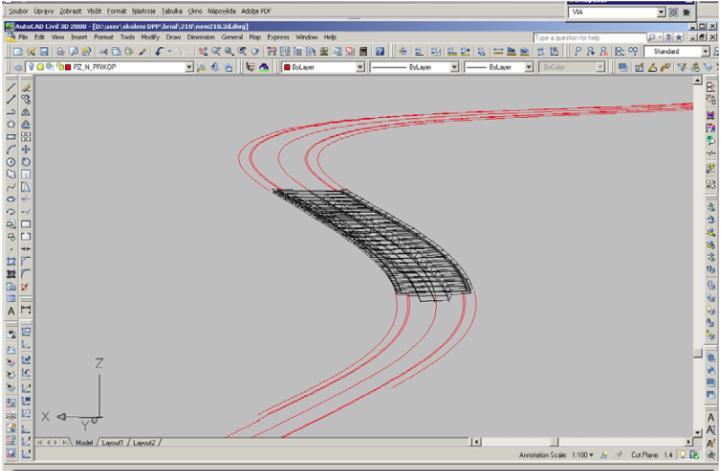

5 polygonů jednoduchého formátu xxx.yxz (TXT). Tyto soubory se získají nejlépe vykreslením polygonu v CADu a zapsáním do souboru funkcí Boční omezení 2D/3D polygonem z aplikace RoadPAC-RoadCAD. Pro výkop i násyp může být použit stejný polygon. Dialogový formulář programu je doplněn o tyto prvky. Ukázka řešení svahů koridoru v točce ukončených na zadaném 3D polygonu. SI 47 Vytyčení a modely komunikací (vozovkové vrstvy, silniční těleso, BRIAL) návod pro uživatele: Program SI47 je ve verzi 2018 rozsáhle doplněn. Program SI47 umožňuje nyní kromě vytyčení bodů vrstev vozovek také vytyčování bodů silničního tělesa, vytvořeného programem RP51 Příčné řezy a vytyčování bodů konstrukcí a zvláštních tvarů silničního tělesa získaných výpočtem programem BRIAL (subassemblies). Program poskytuje současně i odpovídající 3D data pro stavební stroje a pro modelování silničních komunikací a mostů pro BIM. Vytyčované body z různých zdrojů (vozovkové vrstvy, silniční těleso, BRIAL) je nyní možné libovolně kombinovat v jediném výpočtu. Při výpočtu vznikají volitelně současně tabulky pro vytyčení ve formátu TXT nebo XLS a celá řada 3D výstupů TIN, model DT4, soubory pro RoadCAD.AC1,.AC2,.AC3, LandXML. Vytyčované body je

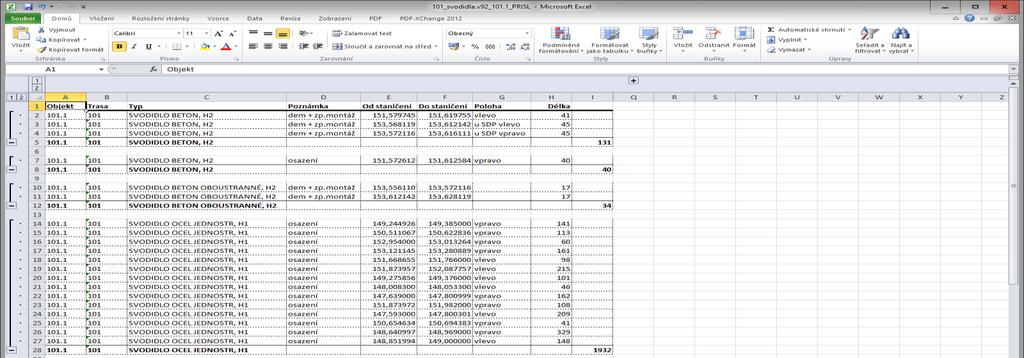

6 možno také zakreslovat do příčných řezů včetně jejich označení programem SI91 Kreslení spojených řezů. SI 92 Příslušenství silničních komunikací návod pro uživatele: Nový program pro zadávání položek příslušenství komunikací. Graficky přímo v prostředí CAD systému nebo prostřednictvím dialogu je možno zadávat položky příslušenství svodidla, směrové sloupky, curbkingy, štěrbinové žlaby, tvárnice, oplocení a protihlukové stěny. Typy položek jsou přímo navázány na ceníky ASPE. Data jsou uložena v XML souborech jmeno.v92. Program dopočítá potřebné skutečné délky a odpovídající staničení. Obsah souboru jmeno.x92 může potom být přímo vykreslen v příčných řezech (program SI91) a situaci jako kontrolní kresba. Na vyžádání se vytvoří přehledné tabulky položek ve formátu XLS přímo použitelné do soupisů prací. Tím, že jsou údaje o příslušenství soustředěny v jednom souboru (skupině souborů) je zajištěno jednotné zpracování v celém systému RoadPAC.

7

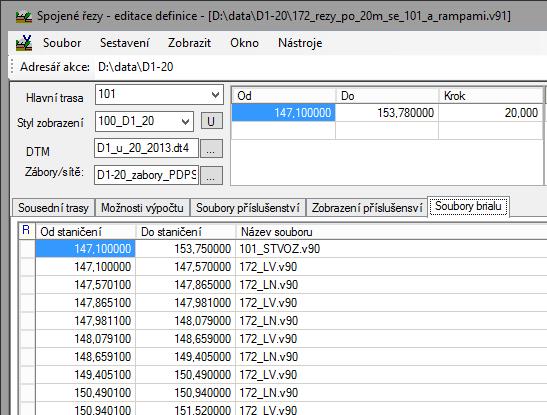

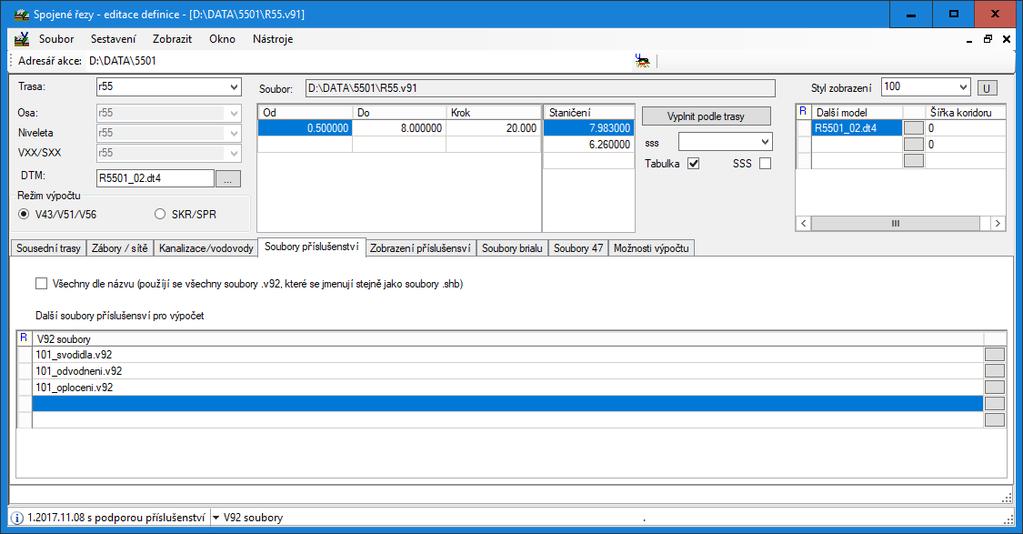

8 SI91 Kreslení spojených řezů návod pro uživatele: Program byl podstatně rozšířen. Kromě vykreslení příčných řezů jedné či více spojených tras umožňuje jednoduše přidávat do kresby řezů příslušenství připravené v souborech.v92 programem SI92, kanalizaci přímo ze souborů.ska, inženýrské sítě a hranice záborů. Program SI91 vytvoří soubory typu.t91, které lze přímo vykreslit do AutoCADu příkazem

9 Program SI91 umožňuje i vykreslování zvláštních tvarů silničního tělesa a konstrukcí, připravených programem BRIAL. Tím je umožněno doplnit standardní příčné řezy z programu SI51 o atypické prvky, takže může být podrobně digitálně definováno celé těleso i v případech s nestandardními příčnými řezy (modernizace dálnice D1, rekonstrukce komunikací). V takových případech vytvoříme následně příslušné výstupy vytyčení (XLS) nebo 3D pomocí programu SI47. Kreslení v CAD systémech RoadCAD1, RoadCAD3 a RoadCAD7 Nové funkce kreslení v situacích 2D a 3D kreslení situace koridoru je doplněno o kreslení hran koridoru spojitými polygony a kreslení je doplněno kresbou dna lichoběžníkových příkopů (oběma čarami). Byla doplněna obecná funkce zapsat do EXCELu libovolný 2D/3D polygon vykreslený v DWG, k dalšímu zpracování. Nové funkce pro vykreslení příslušenství do situace, podélných a příčných řezů a výpočet výměr. a) Vykreslení příslušenství do situace se provede funkcemi Roadcad-Roadpac v příslušném CAdu Funkce jsou spustitelné z toolbaru nebo roletového menu. První ch pět funkcí zleva zajišťuje vykreslování příslušenství do situace. V této první verzi lze zakreslit svodidla a směrové sloupky, příkopové tvárnice a dlažby v příkopech, štěrbinové žlaby, monolitické žlaby (curbking), obrubníky, opěrné a zárubní zdi, drenáže, oplocení, zábradlí a protihlukové stěny. Kreslící funkce jsou koncipovány tak, aby při vykreslování nebylo nutné znát přesný název finálně použitého výrobku. Kreslící funkce lze používat také k opravám příslušenství. Pak se ovšem musí opět použít nový výpočet výměr s novým zápisem do souboru V92/XML Šestá, sedmá až devátá funkce zleva jsou funkce zapisovací / doplňovací do souboru příslušenství (V92/XML). Zároveň se při zápisu (sedmá funkce) počítají výměry zapisovaných prvků. Podkladem k zápisu hodnot do souboru V92/XML je výkres příslušenství v situaci projektu (DWG). Podmínkou použití je existence vykreslených směrových vedení tras projektu a nastavení odpovídajícího aktivního projektu. Funkce čte, zapisuje, resp. opravuje potřebná data a počítá výměry po jednotlivých prvcích a trasách. K editaci resp. doplnění přesného názvu výrobku příslušenství slouží devátá funkce zleva, kterou lze použít kdykoliv dodatečně. Ve funkci je zabudována databáze výrobků, kterou lze libovolně rozšířit.

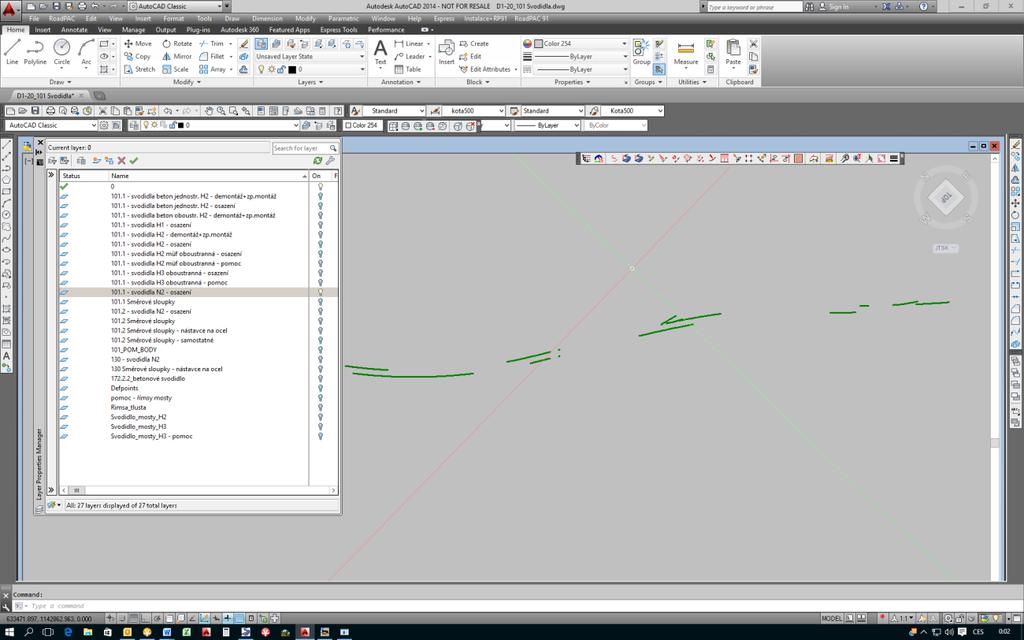

10 Příčnou polohu příslušenství od zvolené vztažné hrany, lze zadat tak, že se může lineárně měnit. Zápis do souboru příslušenství V92/XML je pak zkrácený (bez souřadnic, relativně ke zvolené vztažné hraně koridoru). Pokud uživatel ručně zasáhne při editaci do již vykreslené polohy příslušenství, změní její polohu a délku, označí jej před zápisem do V92/XML funkcí <YX>. Zápis takto označeného příslušenství do souboru V92/XML (šestá funkce zleva) se pak provede se souřadnicemi. Osmá funkce zleva slouží k zápisu svislého dopravního značení do souboru V92/XML. Kreslení dopravních značek bylo doplněno o nové značky. Všechny značky jsou přepracovány, tak aby zakrývaly spodní kresbu. Svislé dopravní značení bylo upraveno podle vyhlášky 294/2015. Během zápisu do souboru V92/XML se spočítá délka resp. počet kusů atd. od každého příslušenství odděleně podle tras v projektu. b) Vykreslení příslušenství do podélného řezu se provede funkcí RoadCAD-RoadPAC v příslušném CADu. Funkce si vyžádá název trasy a název souboru příslušenství celého projektu nebo části obsahující relevantní data (V92/XML). Schémata příslušenství se umísťují do zóny 4 kresby podélného řezu odspodu nahoru podle počtu uložených prvků v souboru V92/XML (viz manuál nebo dialog programu SI34 kreslení podélných řezů ). Jednotlivá schéma jsou vykresleny jako bloky (to umožňuje snadnou editaci a dodatečné posuny.)

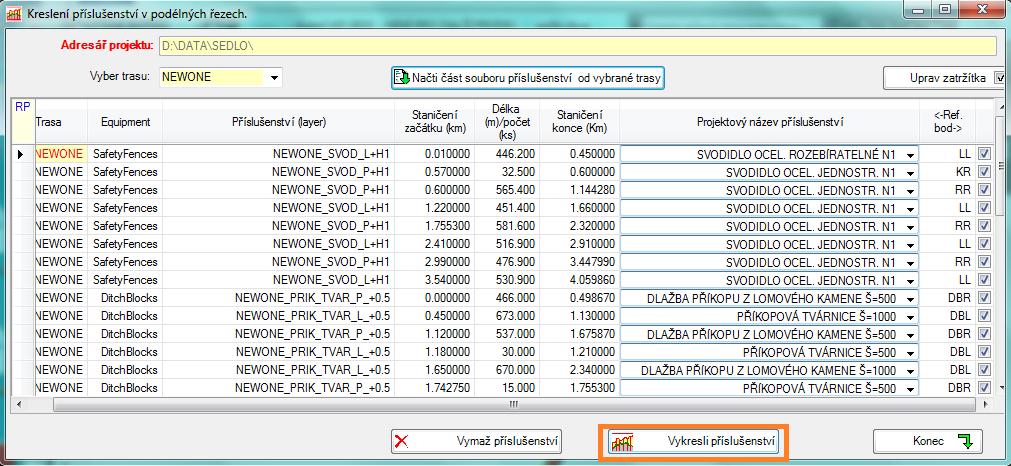

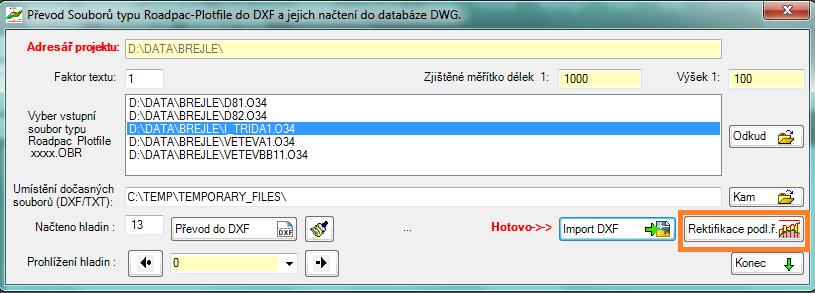

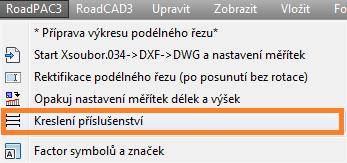

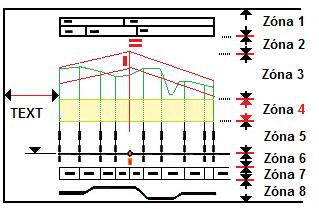

11 Příslušenství se doplňuje do standardně otevřeného výkresu po načtení DXF a provedené rektifikaci. Funkce Kreslení příslušenství v podélných řezech rovněž umožňuje výběr položek ke kreslení a případnou opravu názvu položky z databáze výrobků stejně jako při zápisu příslušenství do V92/XML. Ve funkci je zabudována databáze výrobků, kterou lze libovolně rozšířit.

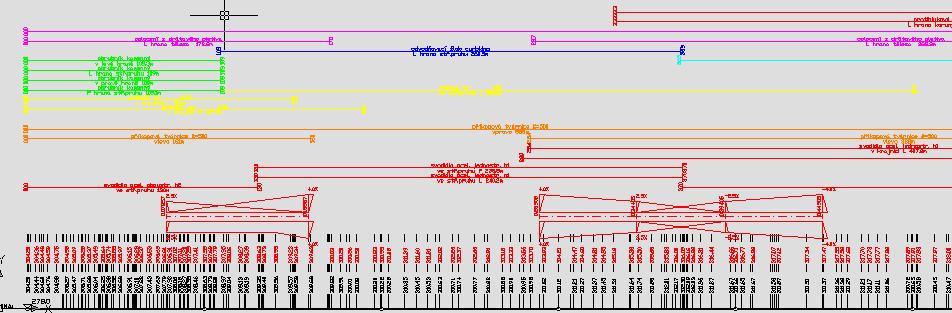

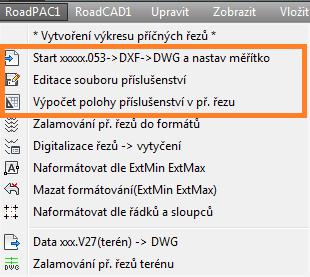

12 Příklad vykreslení příslušenství ve výkresu podélného řezu c) Vykreslení příslušenství v příčných se provede funkcí RoadCAD-RoadPAC v příslušném CADu. Před vykreslením prvků příslušenství do příčných řezů je nutno dopočítat jejich přesnou příčnou polohu pro každý příčný řez. K tomu slouží funkce Výpočet polohy příslušenství v př. řezu.

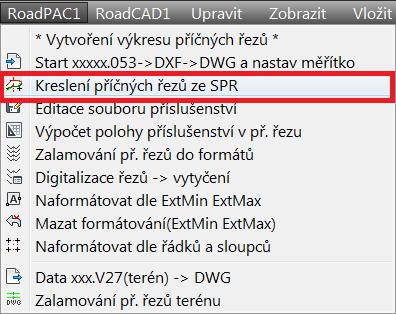

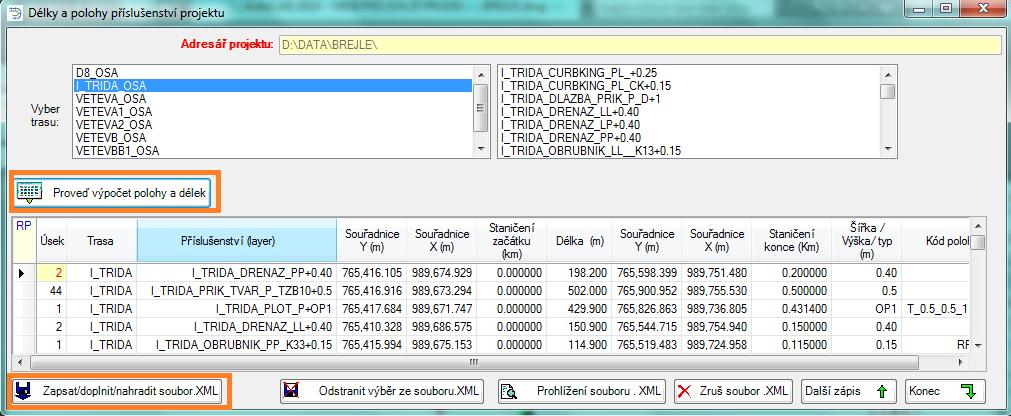

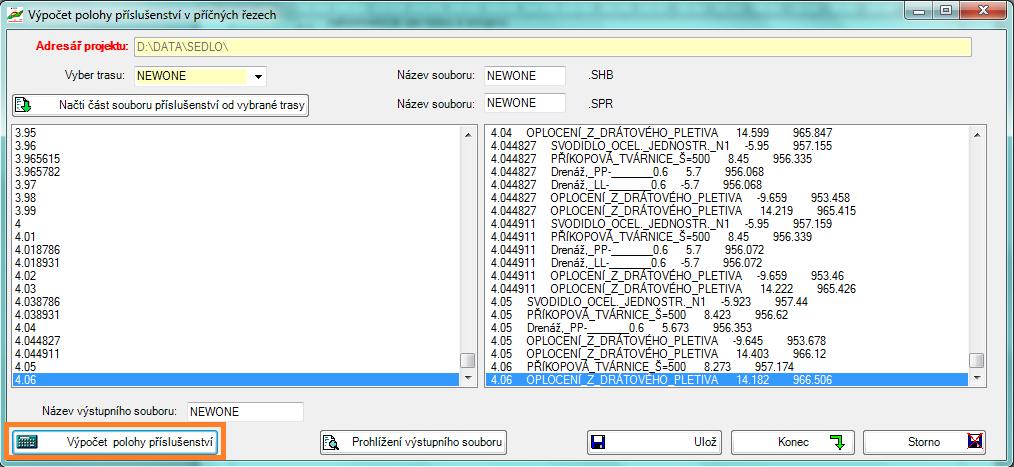

13 Funkce si vyžádá vstupní název souboru příslušenství, soubor směrového vedení SHB a soubor koridoru SPR. Výsledek výpočtu polohy se zapíše do souboru pod názvem, který si uživatel zvolí. Pak se již, uživatelům známým způsobem, načtou příčné řezy do výkresu DWG (funkce start xxx.o53- >DXF->DWG.) Na formuláři je k dispozici nové funkční tlačítko Doplň příslušenství. Příčné řezy mohou být nově vybírány k zobrazení podle staničení nejen názvem hladiny jako dříve. Po načtení řezů do DWG, import DXF, se spustí funkce Doplň příslušenství, která doplní, po výběru vstupního souboru, do každého příčného řezu dynamickými bloky příslušenství. Nový způsob vykreslování příčných řezů - RoadCAD1 Verze 2018 programu RoadPAC, je doplněna o tuto novou funkci, která se spouští z menu Roadpac1. Ovládací okno funkce první záložka konstrukce kresby:

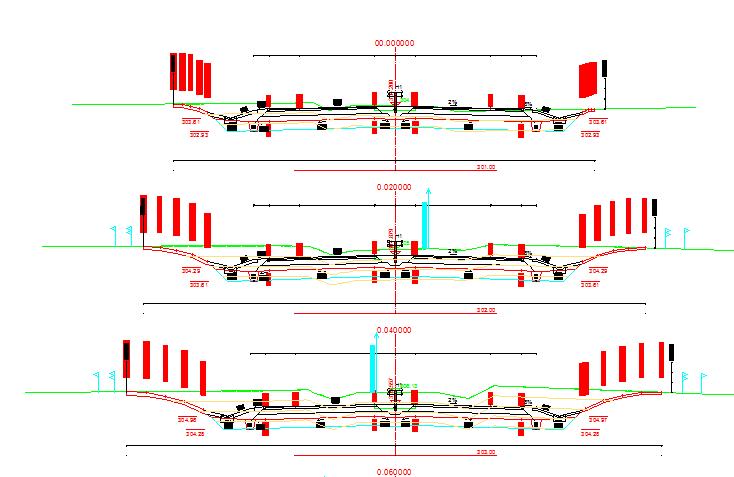

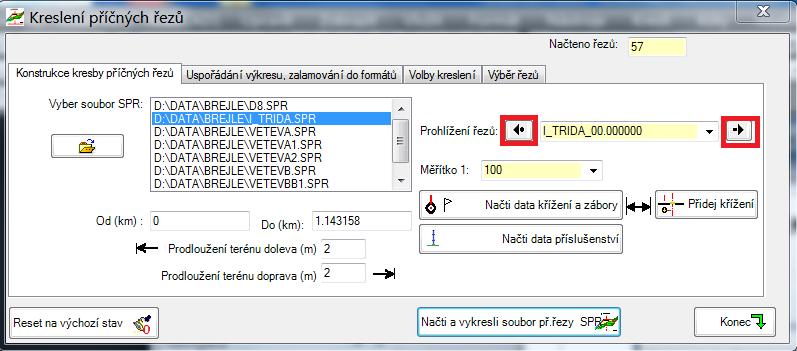

14 Uživatel volí soubor příčných řezů SPR k vykreslení. Nabídka adresáře souborů SPR se řídí nastaveným projektem. Před vykreslením se může nastavit přesah rostlého terénu vlevo i vpravo (m), rozsah kreslení řezů od -> do (km) a měřítko kreslení. Výchozí nastavení Od-> do (km) je v rozsahu trasy. K výkresu řezů se může připojit soubor křížení se sítěmi a zábory formátu CSS a soubor s parametry křížení s příslušenstvím formátu SEQ. Tyto soubory se získávají jinými funkcemi. Relevantní křížení a příslušenství se nakreslí v příčných řezech. Kliknutím na tlačítko <Načti a vykresli soubor př. řezy> se spustí vykreslení př. řezů v intencích zadaných parametrů. Po zpracování si lze řezy umístěné v blocích prolistovat. Kresbu lze kdykoliv zrušit kliknutím na <RESET na výchozí stav>. Ukázka vykreslených řezů Ovládací okno - funkce druhá záložka - zalamování : Kresbu příčných řezů lze uspořádat do výkresu formátovaného počtem formátů A4.

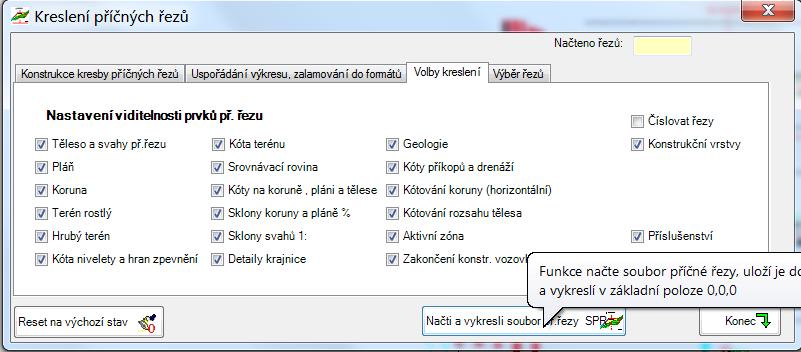

15 Uživatel zvolí rozměr výkresu a po kliknutí na tlačítko <Vykresli řezy do formátů> se vykreslí všechny řezy podle výběru. K dispozici je, po rozmístění do formátů, jedno UNDO (Zpět). Před závěrečným rozbitím bloků je vždy možný návrat před začátek úlohy pomocí tlačítka <RESET na výchozí stav> nebo bloky (řezy) po výkresu posouvat. Ovládací okno funkce - třetí záložka - výběr prvků ke kreslení:

16 Výkres každého příčného řezu je rozčleněn do 21 hladin. Uživatel může požadovat některé z nich nevykreslovat. K tomu slouží zatržítka umístěná na této záložce. K plnému využití hladin (barvy a typy čar atp.) dojde až po rozbití bloků. Default nastavení je kresli vše. Ovládací okno funkce - čtvrtá záložka - výběr řezů ke kreslení: Výběr řezů v již zadaném rozsahu od-> do (km) lze ještě řídit volbami umístěnými na této záložce. Pokud uživatel nezaškrtne nic, vykreslí se jen řezy ze systému staničení, které uživatel požadoval přímým zadáním. (Např. SI43- pokrytí). Dalšími zatržítky lze tuto volbu rozšířit o př. řezy ve staničení hlavních bodů směru nebo nivelety nebo začátků a konců rozšíření. Lze také zvolit kreslení úplného obsahu souboru SPR. BRIAL Geometrie konstrukcí a zvláštních tvarů komunikací návod pro uživatele: Program BRIAL je nadstavbou RoadPACu pro výpočty geometrie a modelování konstrukcí na základě základních dat RoadPACU v souborech SHB, SNI, V43, V51, V56. Původně byl program určen pro výpočty a modelování geometrie mostů. Ve verzi BRIAL 2018 byla jeho funkčnost rozšířena (zejména podle požadavků projektantů pracujících na akci D1 modernizace) o možnost pracovat nejen s body pokrytí komunikace (V43, SKR), ale i s libovolnými body zemního tělesa komunikací (V51, V56, SPR). Definice bodů a ploch jsou shodné s programem SI47 a mohou být ve výpočtech programem BRIAL libovolně používány. Ve výsledku je možné digitálně definovat úplnou geometrii téměř jakýchkoliv nestandardních silničních řezů. V podstatě se vytváří parametrické zvláštní tvary silničního

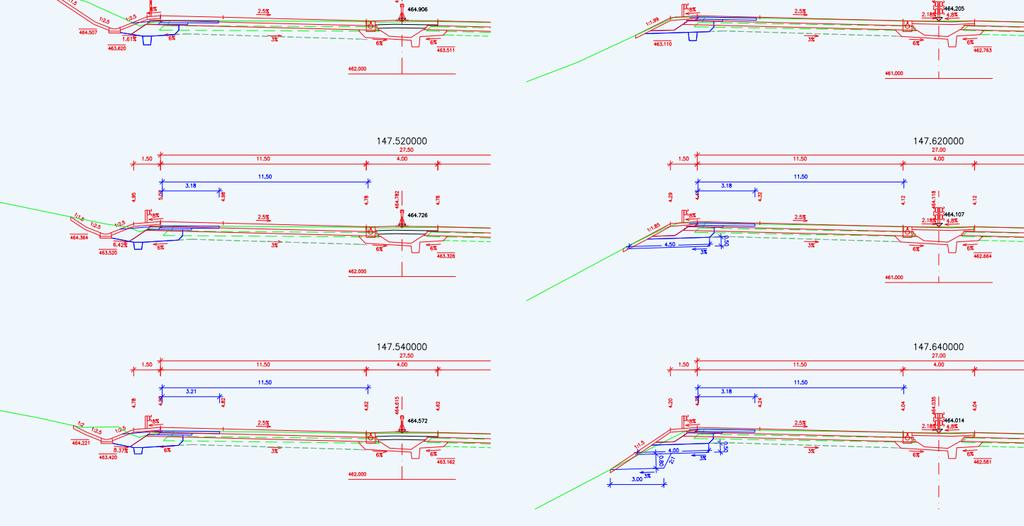

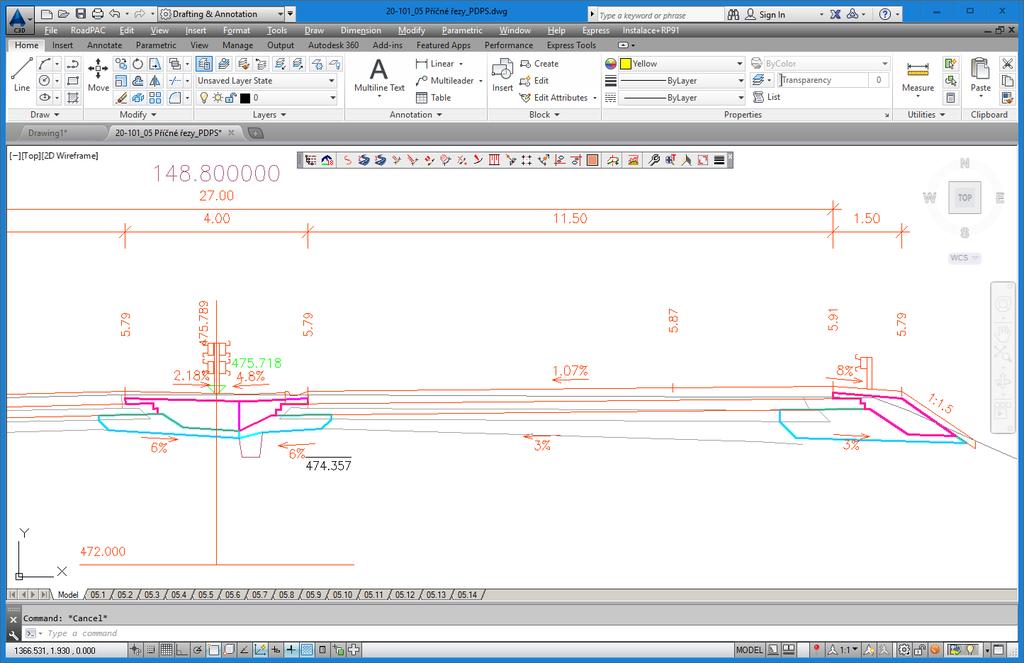

17 tělesa, které se potom aplikují v příslušném rozsahu staničení. Soubory BRIALu mají rozšíření.v90 a do výpočtů se zahrnují v programu SI91 Kreslení řezů. Svým charakterem odpovídají subassemlies v programu Civil3D. Na obrázku je vidět rozsah řezů vypočtený standardním programem SI51 (červená kresba) a řešení levé poloviny dálničního tělesa v závislosti na poloze vrstev staré vozovky dálnice programem BRIAL (modrá kresba). Poznámka: tato kresba byla celá generována programem bez nutnosti ručních úprav

18 Body tvořící modrou resp. fialovou část kresby jsou dostupné pro další zpracování vykreslení do příčných řezů programem SI91, vytyčení programem SI47 jako XLS nebo 3D pro stavební stroje. Programem BRIAL je nyní možné snadno definovat jednotlivé plochy pro výpočty kubatur v takovýchto případech. Výsledné plochy se přehledně vykreslí v příčných řezech pro kontrolu a automaticky se vytvoří příslušné kubaturové listy ve formátu XLS pro výkazy výměr.

19 Zapojení nových programů do systému RoadPAC, spojovací soubory Stávající programy systému RoadPAC Program Vstupní soubory Spojovací soubory Terénní model DTM.SOU,.DVO,.PSP,.DWG.DT4 Osa VIAAXI, SI12.XHB,.V12.SHB Niveteta VIANIV, SI31.XNI, V31.SNI Pokrytí SI43.V43.SKR,.V43 Těleso, Koridor SI51, SI56.V51,.V56.SPR,.V51,.V56 BRIAL (zvláštní tvary, subassemblies) Vytyčení a modely komunikací Příslušenství Kreslení příčných řezů Nové programy systému RoadPAC 2018 Program Vstupní soubory Výstupní soubory BRIAL.V90 + spojovací soubory.xls,.dt4,.dwg,.t91 SI47.V47X,.V90 +spojovací.xls,.txt,.dt4,.tin, soubory AC*,.T91 SI92.V92 +spojovací soubory.v92,.t91,.xls SI91.V91 +.V90 +.V92 + spojovací soubory.t91 Poznámka U všech nových programů vzniká při výpočtu soubor LOG. Do tohoto souboru se zapisuje průběh výpočtu ve složitějších případech a zejména hlášky o případných chybách při výpočtu. Věnujte, prosím, tomuto souboru pozornost. Většinou tam najdete informaci, co je v případě opravit. Obdobně doporučujeme vždy sledovat při výpočtu adresář DATA, aby jste měli přehled, jaké soubory právě vznikají a příslušné listingy v souborech.lxx.
