1 Tvorba prezentaci v Autodesk Inventoru 10 Příprava montážní dokumentace vyžaduje věnovat zvýšenou pozornost postupu sestavování jednotlivých strojních uzlů a detailům jednotlivých komponentů. Inventoru 10 umožňuje poměrně jednoduchým způsobem vytvářet rozpad sestavy, prostorové pohledy, animace atd. Vytvoříme jednoduchou prezentaci s pohybem komponentu a nastavením pohledů. Postup bude demonstrován na sestavě lamelové spojky. 1. krok zahájení práce Máme již vytvořenou sestavu. Pomocí ikony prezentace otevřeme prostředí pro tvorbu prezentace. Příkazem Vytvořit pohled načteme zvolenou sestavu. Máme možnost ponechat rozpad na inteligenci Inventoru nebo nadefinovat vlastní faktor rozpadu (vzdálenosti komponentů), trajektorie a pohledy. Ze zkušenosti lze doporučit zvolit manuální nastavení. Automatický rozpad většinou nedopadne podle našich představ.

2 2. krok definice trajektorií pohybu Chceme-li vytvořit kvalitní montážní postup, musíme vše nadefinovat sami. Příkazem Pohyb komponentů otevřeme okno pro definici směru, komponentů, počátku trajektorie atd. Nejdříve vybereme komponenty, které se mají pohybovat. Je možné vybrat i více komponentů naráz. Výběr většího počtu dílů provedete klikáním myši na komponenty se současně stisknutou klávesou SHIFT. Pozn.: Doporučuji komponenty vybírat v prohlížeči (Browser). Po výběru komponentů zvolíme trajektorii pohybu. K dispozic je translační nebo rotační pohyb. Myší umístíme souřadnicový systém na libovolnou geometrii. Souřadnicový systém se natočí (odvodí) dle vybrané geometrie. Zvolíme směr pohybu tlačítkem a zadáme hodnotu. Hodnota je vlastně vzdálenost nového místa komponentu vzhledem k začátku trajektorie. Zeleným zatržítkem potvrdíme vstup.

3 Všimněme si obrázku. Vybraný komponent (kotouč) je zvýrazněn modrou barvou a osa Z souřadnicového systému je také barevně odlišena. Zvýraznění osy odpovídá zamáčknutému tlačítku v pravé horní polovině podokna Transformace. Zde lze také vybrat přímý nebo rotační pohyb.

4 Provedeme ještě jeden pohyb. Budu posouvat magnetovým tělesem spojky. Pozor! Vyberu komponent, ale před tím se musím zbavit označeného kotouče. To provedeme tlačítkem Vyčistit.

5 3. krok animace Nyní si ověříme pohyb komponentů. Příkazem Animace vyvoláme okno pro přehrávání pohybů komponentů, tvorbu animací a editaci pořadí pohybů. Šipkou spustíme animaci komponentů. Pozn.: Je třeba si uvědomit, že jako první se budou animovat komponenty, u kterých jsme vytvořili pohyb jako u posledních. V našem případě se pohne jako první magnetové těleso a pak kotouč. Pořadí pohybů komponentů lze poměrně jednoduše měnit v okně Animace. Kliknutím na tlačítko >> v pravém dolním rohu rozbalíme podrobnější nabídku.

6 Pořadí lze měnit tlačítky Nahoru a Dolů. Pokud vybereme více komponentů (pomocí myši a zmáčknutého tlačítka SHIFT) můžeme vytvořit skupinu komponentů. Ty se pak pohybují zároveň, čili jednotlivé pohyby nejdou po sobě, ale společně. Tlačítko s červeným terčíkem umožňuje vytvořit animaci pohybů komponentů. Video je uloženo do avi souboru. Typ komprese si uživatel zvolí dle nainstalovaných kodeků v systému. 4. Krok editace trajektorií Pokud potřebujeme upravit stávající trajektorii libovolného komponentu, rozbalíme v prohlížeči sestavu. U komponentů s definovanou trajektorií se zobrazí značka větvení. Zde najdeme námi definované trajektorie. Kliknutím na hodnotu trajektorie můžeme ve spodní části okna měnit její hodnotu vzdálenosti.

7 Pozn.: Trajektorie lze editovat i v modelovacím prostoru kliknutím pravého myšítka na danou trajektorii. Ovšem v případě, že jsou trajektorie skryté musíme úpravu provést v prohlížeči (prohlížeč ze zkušenosti preferuji a doporučuji). 5. Krok nastavení pohledů V průběhu simulace smontování sestavy lze nastavit pohledy na jednotlivé komponenty. To zvyšuje přehlednost celého sestavení. Nejprve se podíváme na možnosti zobrazení komponentů a trajektorií v prohlížeči. Pomocí žlutého trychtýřku můžeme zobrazení přepínat do tří režimů. Zobrazení pomocí sestavy je standardní zobrazování v prohlížeči. Nejprve jsou zobrazeny komponenty a pod nimi jsou trajektorie.

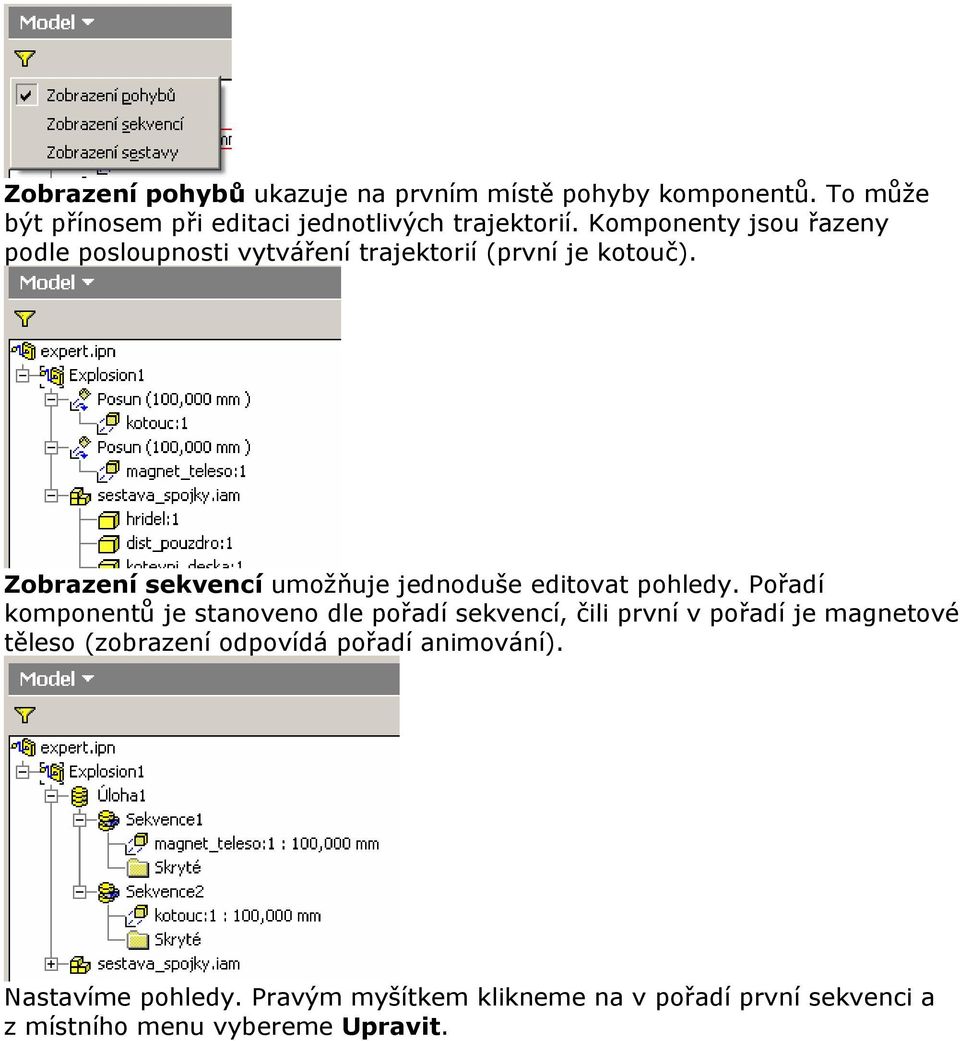

8 Zobrazení pohybů ukazuje na prvním místě pohyby komponentů. To může být přínosem při editaci jednotlivých trajektorií. Komponenty jsou řazeny podle posloupnosti vytváření trajektorií (první je kotouč). Zobrazení sekvencí umožňuje jednoduše editovat pohledy. Pořadí komponentů je stanoveno dle pořadí sekvencí, čili první v pořadí je magnetové těleso (zobrazení odpovídá pořadí animování). Nastavíme pohledy. Pravým myšítkem klikneme na v pořadí první sekvenci a z místního menu vybereme Upravit.

9 Model si natočíme v prostoru do polohy, která nám vyhovuje a potvrdíme tlačítkem Nastavit kameru a OK. Pro sekvenci 2 povedeme operace obdobně. Model si opět prostorově nastavíme dle naší potřeby.

10 Nyní vybereme příkaz Animace a klikneme na Spustit vpřed. Pokud je vše správně nastaveno, vidíme jednotlivé pohyby komponentů v nastavených pohledech. Prezentací je možné dále využít např. při tvorbě výkresové dokumentace. Kromě tvorby prezentací jsou v Inventoru k dispozici tzv. polohové prezentace v prostředí sestavy. Ale to až příště. David Paloušek
