TA-FUSION-C. Kombinované regulační a vyvažovací ventily S nezávislou EQM charakteristikou

Transkript

1 TA-FUSION-C Kombinované regulační a vyvažovací ventily S nezávislou EQM charakteristikou

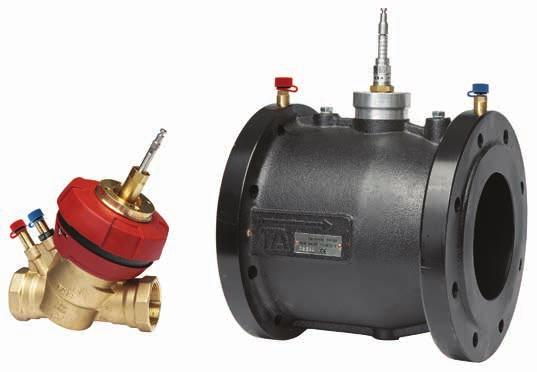

2 IMI TA / Regulační ventily / TA-FUSION-C TA-FUSION-C Ventil je určen pro regulaci a vyvažování vytápěcích a chladicích soustav a kombinuje v sobě klíčové hydronické funkce. Hlavními přednostmi jsou plynule nastavitelná hodnota Kvs a nezávislá charakteristika EQM, které umožňují správný návrh ventilu a optimální podmínky pro spolehlivou regulaci. Měřicí vsuvky umožňují přesné měření průtoku, dispoziční tlakové diference, tlakové ztráty ventilu, teploty a dodávaného výkonu. Klíčové vlastnosti > > Nastavitelné Kvs Umožňuje přesné nastavení Kvs hodnoty ventilu dle skutečných tlakových poměrů v soustavě. > > Nezávislá EQM charakteristika Správná EQM charakteristika ventilu při všech nastaveních. > > Samotěsnící měřicí vsuvky Snadné, rychlé a přesné měření průtoku, teplot a tlaků pro vyvažování, měření výkonu a diagnostiku soustav. Technický popis Oblast použití: Vytápěcí a chladicí soustavy. Funkce: Regulace (EQM) Vyvažování Plynule nastavení (Kvs) Měření (ΔpV, ΔH, T, q) Uzavírání (uzavírací ventil pro údržbu zařízení) Rozměry: DN Tlaková třída: DN 32-50: PN 16 DN : PN 16 a PN 25 Max. tlaková diference (ΔpV max ): 400 kpa = 4 bar ΔpV max = maximální povolená tlaková ztráta přes ventil, platí pro všechny uvedené průtoky. Doporučený rozsah nastavení (Kv max ): DN 32: 2,68-12,9 DN 40: 3,03-18,5 DN 50: 8,03-33,0 DN 65-2: 24,3-64,3 DN 80-2: 38,1-100 DN 100: 57,4-160 DN 125: 97,4-270 DN 150: Kv max = průtok v m 3 /h při tlakové ztrátě zcela otevřeného ventilu 1 bar. Zdvih: 20 mm Regulační poměr: >100 (pro všechna doporučená nastavení) Třída netěsnosti: Těsné uzavření Charakteristika: Nezávislá EQM. Teploty: Max. pracovní teplota: 120 C Min. pracovní teplota: 20 C Kapaliny: Voda a neutrální kapaliny, nemrznoucí směsi na bázi glykolu. (Ostatní nemrznoucí směsi na dotaz). Materiál: DN 32-50: Těleso ventilu: AMETAL Kuželka: AMETAL Těsnění sedla: EPDM/Nerezová ocel Těsnění hřídele: EPDM O-kroužek O-kroužek: EPDM Ventilová vložka: AMETAL /PPS/PTFE Pružiny: Nerezová ocel Hřídel: Nerezová ocel DN : Těleso ventilu: Tvárná litina EN-GJS-400 Kuželka: Nerezová ocel Těsnění sedla: EPDM/Nerezová ocel O-kroužky: EPDM Mechanismus kuželky: Nerezová ocel a mosaz Šrouby a matice: Nerezová ocel AMETAL je slitina mosazi od IMI Hydronic Engineering odolná proti odzinkování. Povrchová úprava: DN 32-50: Bez úpravy DN : Elektroforetický lak. 2

3 Označení: DN 32-50: TAH, IMI, DN, PN, DR, sériové číslo a směr průtoku. DN : TAH, IMI, DN, PN, Kvs, T min / max, sériové číslo, materiál tělesa ventilu a směr průtoku, štítek. CE-značení: DN : CE DN 150: CE 0062 * *) Registrované těleso. Připojení: DN 32-50: Vnitřní závity dle ISO 228. Délka závitu dle ISO 7/1. Vnější závity dle ISO 228. DN : Příruby dle EN , typ 21. Délky dle EN 558 série 3. Pohony: TA-Slider 750 TA-Slider 1250 TA-MC100 FSE/FSR (havarijní funkcí) Další informace o pohonech viz. samostatné technické katalogy. Charakteristika ventilu Jmenovitá charakteristika ventilu pro veškerá doporučená nastavení. Kv/Kv max [%] h [%] Přesnost měření Maximální odchylka průtoku při různých nastaveních DN DN ± [%] 18 ± [%] *) *) *) Nastavení (%) z plně otevřeného ventilu. 3

4 IMI TA / Regulační ventily / TA-FUSION-C Korekční faktory Výpočty průtoků jsou stanoveny pro vodu (+20 C). Pro další kapaliny s podobnou viskozitou jako voda ( 20 cst = 3 E = 100 S. U.), je nutno provést pouze korekci hustoty. Při nižších teplotách dochází ke zvýšení viskozity a může dojít k laminárnímu proudění kapaliny ve ventilu. Důsledkem je větší odchylka průtoku, která se nejvíce projevuje u malých ventilů, nízkých hodnotách nastavení a nízkých hodnotách tlakové diference. Korekci lze provést v programu HySelect nebo přímo ve vyvažovacích přístrojích IMI Hydronic Engineering. Hlučnost Hlukovým projevům lze zabránit správným hydronickým vyvážením soustavy a dostatečným odplyněním teplonosné látky. V rozsáhlejších soustavách mohou být hlukové projevy způsobené velkými tlakovými diferencemi. V těchto případech doporučujeme instalaci regulátorů tlakové diference. Doporučené max. tlaková ztráta ventilu pro bezhlučný provoz při řádně odvzdušněné teplonosné látce je 200 kpa = 2 bary. Navrhování Pokud je známa tlaková ztráta ventilu ΔpV a průtok, lze vypočítat dle vzorce hodnotu Kv max. Příklad návrhu Zadání: požadovaný průtok 10 m 3 /h, tlakovová ztráta ventilu ΔpV je 35 kpa a řídící signál (vstupní signál) 0-10 VDC, napájení 24 VAC. Pozor Pokud hodnoty průtoku leží mimo diagram, čtení potřebných hodnot se provádí takto: Použijte pro návrh potřebnou tlakovou ztrátu ventilu ΔpV a vytáhněte přímku k průtoku, který bude 0,1 nebo 10 násobkem požadovaného průtoku, získaná hodnota Kv max bude ve stejném poměru, t.j. 0,1 nebo 10 násobek skutečné hodnoty. Viz. následující příklady: - pro 35 kpa a 10 m 3 /h bude Kv max =16,9 - pro 35 kpa a 1 m 3 /h bude Kv max =1,69 - pro 35 kpa a 100 m 3 /h bude Kv max = Návrh dle diagramu. (Pokud byla hodnota Kv max vypočítána podle vzorce postupujte dále od bodu 4). 2. Veďte přímku mezi průtokem 10 m 3 /h a tlakovou ztrátou 35 kpa. 3. Odečtěte hodnotu Kv max v místě kde přímka protíná osu Kv. V tomto případě Kv max =16,9 4. Veďte kolmici z bodu Kv max 16,9, která bude protínat osy s nastavením ventilů, které lze použít. V tomto případě DN 40 nastavení 9,5 nebo DN 50 nastavení 5,0. 5. Vyberte nejmenší DN, pokud se mohou požadavky na průtok v budoucnu zvýšit nebo se může snížit dispoziční tlaková diference zvolte DN 50. Viz. Provedení Ventily. 6. Přejděte na Výběr pohonu a vyberte správný pohon. V tomto případě TA-Slider 750 objednací číslo

5 Návrhový diagram DN : Doporučený rozsah nastavení ( % z Kvs). 5

6 IMI TA / Regulační ventily / TA-FUSION-C Kv max hodnoty Nastavení DN 32 2,68 3,15 3,75 4,45 5,37 6,51 7,93 9,55 11,1 12,9 DN 40 3,03 3,63 4,53 5,70 7,07 8,88 11,1 13,0 15,4 18,5 DN 50 8,03 9,74 11,9 14,4 17,0 20,0 23,3 27,3 30,4 33,0 Nastavení DN ,6 14,9 17,6 20,6 24,3 28,8 34,5 41,8 51,4 64,3 DN ,8 23,2 27,4 32,2 38,1 45,2 54,5 65,9 81,2 100 DN ,1 34,5 40,9 48,4 57,4 68,6 82, DN ,5 58,6 69,4 82,1 97, DN ,5 88, DN : Doporučený rozsah nastavení ( % z Kvs). Kv max = průtok v m 3 /h při tlakové ztrátě zcela otevřeného ventilu 1 bar. Výběr pohonu TA-Slider 750 TA-Slider 1250 TA-MC100 FSE TA-MC100 FSR Vstupní signál 0(2)-10 VDC 0(4)-20 ma 3-bodový Výstupní signál 0(2)-10 VDC 0(4)-20 ma Napájení 24 VAC 24 VDC VAC 230 VAC Havarijní funkce Vřeteno vytaženo (ventil uzavřen) Vřeteno zataženo (ventil otevřen) Pro ventil DN DN 150 DN DN Objednací číslo najdete dale pod Provedení Pohony. Pro více variant a detailů pohonů viz. samostatné technické katalogy nebo kontaktujte IMI Hydronic Engineering. Maximální doporučená tlaková ztráta (ΔpV) pro kombinaci ventilu a pohonu Maximální doporučené tlaková ztráta přes ventil v kombinaci s pohonem pro uzavření ventilu (ΔpV close ) a dosažení všech stanovených parametrů (ΔpV max ). Pro detailní informace o maximálním uzavíracím tlaku viz. Uzavírací síla. ΔpV close = maximální tlaková ztráta, při které ventil uzavře z otevřené pozice se specifikovanou silou pohonu. Garantována těsnost ventilu. ΔpV max = maximální povolená tlaková ztráta přes ventil, platí pro všechny uvedené průtoky. DN TA-Slider 750 TA-Slider 1250 TA-MC100 FSE/FSR [kpa] [kpa] [kpa]

7 Uzavírací síla Potřebná uzavírací síla (F) pro uzavření ventilu vzhledem k tlakové diferenci (ΔpV close ), bez překročení stanovené míry netěsnosti. pv Close [kpa] TA-Slider 750 TA-Slider 1250 TA-MC100FSE/FSR DN pv max F [N] ΔpV close = maximální tlaková ztráta, při které ventil uzavře z otevřené pozice se specifikovanou silou pohonu. Garantována těsnost ventilu. ΔpV max = maximální povolená tlaková ztráta přes ventil, platí pro všechny uvedené průtoky. 7

8 IMI TA / Regulační ventily / TA-FUSION-C Montáž Příklady použití Regulace s dvoucestným ventilem přímý okruh Montáž pohonu Pro montáž pohonu je nutno zachovat nad ventilem prostor o výšce alespoň 140 mm. >140 >140 TA-FUSION-C Regulace s dvoucestným ventilem vstřikovací směšovací okruh Třída ochrany IP54 Pozor: Čtěte pečlivě návod k instalaci pohonu. TA-Slider 750/TA-Slider 1250 DN TA-FUSION-C DN Ukliňovací délky Vyhněte se instalaci kolen, redukcí nebo čerpadla bezprostředně před nebo za ventilem, které způsobují nepřesné měření tlaků na ventilu způsobené narušením profilu rozvinutého turbulentního proudění. Dodržení uklidňovacích délek před a za ventilem zajistí přesné měření díky plně rozvinutému profilu turbulentního proudění v potrubí. TA-MC100FSE/FSR DN DN D 5D 2D 10D Směr průtoku DN DN

9 Obsluha DN Nastavení 1. Pomocí ovládací hlavice zcela otevřete ventil. 2. Stiskněte ovládací hlavici směrem k ventilu a nastavte hodnotu např Uzavírání Měření tlakové ztráty ventilu ΔpV a průtoku Připojte vyvažovací přístroj IMI Hydronic Engineering k měřicím vsuvkám ventilu. Po zadání typu ventilu, DN a nastavení bude zobrazen aktuální průtok ventilem. Měření dispoziční tlakové diference ΔH Připojte vyvažovací přístroj IMI Hydronic Engineering k měřicím vsuvkám ventilu. Uzavřete ventil otočením ovládací hlavice do polohy Closed a změřte rozdíl tlaků. Důležité! Po ukončení měření musí být ventil opět zcela otevřen. H pv 1. Otočte ovládací hlavici do pozice Closed. POZOR! Ujistěte se, že je před výše uvedenými postupy pohon odpojen od vřetene ventilu. Nastavením ovládací hlavice do polohy Open otevřete ventil. Obsluha DN Nastavení 1. Uvolněte aretovací matici. 2. Otáčejte stupnicí až k nastavení např Utáhněte aretovací matici. Měření tlakové ztráty ventilu ΔpV a průtoku Připojte vyvažovací přístroj IMI Hydronic Engineering k měřicím vsuvkám ventilu. Po zadání typu ventilu, DN a nastavení bude zobrazen aktuální průtok ventilem. Měření dispoziční tlakové diference ΔH Připojte vyvažovací přístroj IMI Hydronic Engineering k měřicím vsuvkám ventilu. Uzavřete ventil otočením ovládací hlavice do polohy Closed a změřte rozdíl tlaků. Důležité! Po ukončení měření musí být ventil otevřen na původní hodnotu nastavení. Uzavírání H pv 1. Uvolněte aretovací matici. 2. Otáčejte stupnicí ve směru hodinových ručiček až na doraz (nastavení 0 ±0.5). Hodnota nastavení je viditelná na stupnici. 3. Utáhněte aretovací matici. POZOR! Ujistěte se, že je před výše uvedenými postupy pohon odpojen od vřetene ventilu. Po opětovném otevření ventilu nastavte ventil na původní hodnotu nastavení. 9

10 IMI TA / Regulační ventily / TA-FUSION-C Provedení Ventily ØD1 d H1 S vnitřním závitem Závity dle ISO 228 DN d D1 L1 H1 Kvs Kg Objednací č. PN G1 1/ ,9 3, G1 1/ ,5 3, G ,0 4, L1 ØD1 S vnějším závitem Závity dle ISO 228 d H1 DN d D1 L1 H1 Kvs Kg Objednací č. PN G1 1/ ,9 4, G ,5 4, G2 1/ ,0 5, L1 L ØD H1 Přírubové Příruby dle EN , typ 21. DN D L H1 Kvs Kg Objednací č. PN , PN , = Směr průtoku 10

11 Provedení Pohony TA-Slider 750, TA-Slider 1250, TA-MC100FSE/FSR DN : Adaptér pro pohon musí být objednán dodatečně Pro více variant a detailů pohonů viz. samostatné technické katalogy nebo kontaktujte IMI Hydronic Engineering. Typ Napájení Ventil DN Objednací č. TA-Slider VAC/VDC TA-Slider VAC TA-Slider VAC/VDC TA-Slider VAC TA-MC100FSE 24 VAC TA-MC100FSE 230 VAC TA-MC100FSR 24 VAC TA-MC100FSR 230 VAC TA-Slider 750 Plus / TA-Slider 1250 Plus Verze Plus má následující funkce navíc; - Binární vstup, 2 ks relé, výstupní signál v ma - BUS komunikaci (s nebo bez Binární vstup, 2 ks relé, výstupní signál v ma) Pro více variant a detailů pohonů viz. samostatné technické katalogy nebo kontaktujte IMI Hydronic Engineering. Adaptéry pro pohony Ventil DN Objednací č. Doporučené pohony TA-Slider *) TA-Slider 750, TA-Slider TA-MC100FSE/FSR *) TA-MC100FSE/FSR Pohony jiných výrobců Hora MC55, MC *) Hora MC55, MC Hora MC Hora MC JC VA1125-GGA JC VA1125-GGA JC VA7810-GGA JC VA7810-GGA Sauter AVM Sauter AVM Sauter AVM234, AVN, AVF Sauter AVM234, AVN, AVF Siemens SAX, SQV Siemens SAX, SQV *) Adaptér je součástí ventilu. 11

12 IMI TA / Regulační ventily / TA-FUSION-C Příslušenství L d Měřicí vsuvky AMETAL /EPDM d L Objednací č. DN M14x M14x DN / / d L d Prodloužení měřicí vsuvky M14x1 Vhodné pro izolované ventily. Pro DN AMETAL d L Objednací č. M14x Měřicí vsuvka, prodloužení 60 mm Lze instalovat bez vypouštění soustavy. Pro všechny dimenze. AMETAL /Nerezová ocel/epdm L Objednací č Ochrana před nedovolenou manipulací Pro aretaci nastavené pozice Kv max. Pro DN Objednací č Izolace Návod k motáži je k dispozici na sekci Produkty na nebo kontaktujte IMI Hydronic Engineering. Připojení pro DN Připojení pro navaření Převlečná matice Max. 120 C Mosaz/ocel (EN ) Ventil DN D Trubka DN Objednací č. 32 G1 1/ G G2 1/ Připojení pro pájení Převlečná matice Max. 120 C Mosaz/bronz CC491K (EN 1982) Ventil DN D Trubka Ø Objednací č. 32 G1 1/ G G2 1/ Připojení s hladným koncem pro připojení pomocí svěrných šroubení Převlečná matice Max. 120 C Mosaz/AMETAL Ventil DN D Trubka Ø Objednací č. 32 G1 1/ G G2 1/ Veškeré produkty, texty, fotografie a diagramy použité v tomto dokumentu mohou být změněny společností IMI Hydronic Engineering bez předchozího upozornění a udání důvodu. Pro aktuální informace o našich produktech a technických datech, navštivte prosím stránky CS TA-FUSION-C ed
