KTM 512. Kombinované regulační a vyvažovací ventily Tlakově nezávislý vyvažovací a regulační ventil DN

Transkript

1 KTM 512 Kombinované regulační a vyvažovací ventily Tlakově nezávislý vyvažovací a regulační ventil DN

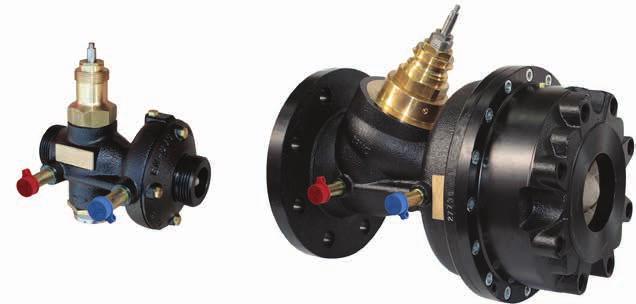

2 IMI TA / Regulační ventily / KTM 512 KTM 512 Kompaktní a přesné tlakově nezávislé regulační ventily jsou vhodné pro soustavy vytápění a chlazení s proměnným průtokem, které vyžadují přesnou regulaci v obtížných provozních podmínkách. Jsou také vhodné pro regulaci výkonu výměníků VZT jednotek, předávacích stanic apod. Elektroforetický lak chrání těleso ventilu před korozí. Charakteristika ventilu poskytuje optimální podmínky pro plynulou regulaci výkonu. Klíčové vlastnosti > > Inline design Umožňuje zpracovat velké diferenční tlaky bez hlukových projevů. > > Plynulé nastavení Zaručuje přesné nastavení požadovaného průtoku. > > Adaptéry Lze použít i pohony jiných výrobců. Technický popis Oblast použití: Soustavy vytápění a chlazení. Funkce: Regulace výkonu, integrovaný automatický omezovač průtoku, stabilizace tlakové diference na regulačním ventilu. Uzavírá při zvyšujícím se průtoku. Ve spojení s pohonem uzavírá regulační kuželku dle požadavku měření a regulace. Rozměry: DN Tlaková třída: PN 25 a PN 16 Tlaková diference ( pv: Max. tlaková diference: 1600 kpa = 16 bar (ΔH max Min. tlaková diference: Snížený průtok (: 24 kpa (ΔH min Normální průtok (: 40 kpa (ΔH min Velký průtok (: 80 kpa (ΔH min (Hodnoty platí pro max. hodnotu nastavení a zcela otevřený ventil. Ostatní hodnoty nastavení budou vyžadovat menší tlakovou diferenci, zkontrolujte pomocí programu HySelect. Teploty: Max. pracovní teplota: - s měřicími vsuvkami: 120 C - bez měřicích vsuvek: 150 C Min. pracovní teplota: 10 C Kapaliny: Voda a neutrální kapaliny, nemrznoucí směsi na bázi glykolu. Materiál: Tělo ventilu: tvárná litina EN-GJS-400 Membrána a těsnění: EPDM Kuželka ventilu: EPDM/nerezová ocel Povrchová úprava: Elektroforetický lak. Označení: IMI TA, DN, PN, Kvs, materiál a směr průtoku. Připojení: DN 15-50: Vnější závity dle ISO 228. DN : Příruby dle EN , typ 21. Délky dle EN 558 série 1. Max. zdvih regulačního ventilu: DN 15-50: 10 mm DN : 20 mm Pohony: DN 15-50: TA-Slider 500 DN : TA-Slider 750 DN : TA-Slider 1250 Další informace o pohonech viz. samostatné technické katalogy. Doporučujeme použít pohony TA ve spojení s odpovídajícím adaptérem. Požadovaný typ pohonu je závislý na zdvihu ventilu a vstupním tlaku před ventilem viz. Adaptéry pro pohony. Zkontrolujte max. zdvih pohonu. V případě použití pohonu s menším zdvihem bude omezen maximální průtok. Pro další informace kontaktujte IMI Hydronic Engineering. 2

3 Princip funkce DN Kuželka pro nastavení průtoku (2, regulační ventil (9 a in-line regulátor průtoku (6 jsou v sérii vestavěny do společného tělesa ventilu. Tlak před kuželkou (2 (V+ působí prostřednictvím integrovaného kanálku na přední stranu membrány (8 a způsobuje uzavírání regulátoru průtoku. Tlak za regulační kuželkou (V působí prostřednictvím dalšího integrovaného kanálku na zadní stranu membrány a společně se sílou pružiny způsobuje otevírání regulátoru průtoku. Přesnost regulace průtoku je nezávislá na tlaku před a za regulátorem. Regulátor stabilizuje tlakovou diferenci působící na regulační ventil a současně omezuje maximální průtok. Výhodou je možnost použití pohonů s malou uzavírací silou. 1. Aretovací matice 2. Kuželka pro nastavení max. průtoku 3. Otvory pro osazení plomby (prvek přednastavení 4. Otvory pro osazení plomby (tělo ventilu 5. Odvzdušňovací šrouby 6. In-line regulátor tlakové diference 7. Tělo ventilu 8. Membrána 9. Regulační kuželka V DN Regulační ventil (8 a in-line regulátor průtoku (4 jsou v sérii vestavěny do společného tělesa ventilu. Tlak před regulační kuželkou (V+ působí prostřednictvím integrovaného kanálku na přední stranu membrány (2 a způsobuje uzavírání regulátoru průtoku. Tlak za regulační kuželkou (V působí prostřednictvím dalšího integrovaného kanálku na zadní stranu membrány a společně se sílou pružiny způsobuje otevírání regulátoru průtoku. Přesnost regulace průtoku je nezávislá na tlaku před a za regulátorem. Regulátor stabilizuje tlakovou diferenci působící na regulační ventil a současně omezuje maximální průtok. Výhodou je možnost použití pohonů s malou uzavírací silou. 1 V Odvzdušňovací šrouby 2. Membrána 3. Pružina 4. In-line regulátor tlakové diference 5. Tělo ventilu 6. Šroub se stupnicí pro nastavení průtoku 7. Aretovací matice 8. Regulační kuželka

4 IMI TA / Regulační ventily / KTM 512 Návrh Ventil je schopen dosáhnout maximálního průtoku dle níže uvedených podmínek. Minimální tlaková diference: Provedení se sníženým průtokem: 24 kpa (ΔH min Provedení s normálním průtokem: 40 kpa (ΔH min Provedení s velkým průtokem: 80 kpa (ΔH min (Hodnoty platí pro max. hodnotu nastavení a zcela otevřený ventil. Ostatní hodnoty nastavení budou vyžadovat menší tlakovou diferenci, zkontrolujte pomocí programu HySelect. Instalace Regulátor průtoku lze instalovat do vratného nebo do přívodního potrubí. V případě vyšších teplot je vhodnější instalace do vratného potrubí z důvodu menšího teplotního namáhání. Směr průtoku je vyznačen na těle ventilu šipkou (11. Nejlepší instalační pozice je s odvzdušňovacími šrouby směřujícími vzhůru a s viditelnou dobře dostupnou nastavovací stupnicí. Pokud používáte elektrické pohony doporučujeme instalovat regulační ventil směrem vzhůru, jako ochranu před vniknutím vody do elektrických částí pohonu. Doporučujeme před ventil instalovat filtr. Ujistěte se, že provozní podmínky soustavy nepřesahují povolené pracovní hodnoty ventilu. Příklad Montáž Vyhněte se montáži armatur a čerpadel v bezprostřední blízkosti před ventilem. Dodržení uklidňovacích délek před a za ventilem zajistí přesné měření díky plně rozvinutému profilu turbulentního proudění v potrubí. KTM 512 4

5 Nastavení DN Povolte aretovací matici (1 na omezovací kuželce a vyšroubujte ji až do koncové polohy. Otáčejte omezovací kuželkou (2 ve směru hodinových ručiček až do výchozí polohy (nastavení 0,0 na stupnici vůči červené rysce (4 vyznačené na tělese ventilu. Nastavte požadovaný průtok nastavením odpovídajícího stupně nastavení dle tabulky, která je součástí dodávky. Po nastavení požadovaného průtoku utáhněte aretovací matici až na doraz. V případě potřeby je možno zabezpečit nastavení plombou protažením skrz otvory v tělese ventilu (3b a otvory na omezovací kuželce (3a. DN Povolte aretovací matici (7. Otáčejte nastavovacím šroubem (6 ve směru hodinových ručiček až do výchozí polohy (nastavení 0,0 na stupnici. Nastavte požadovaný průtok nastavením odpovídajícího stupně nastavení dle tabulky, která je součástí dodávky. Po nastavení požadovaného průtoku utáhněte aretovací matici. 7 6 Detailed instructions are delivered with the valves. Tabulka s průtoky příklad: Ke každému ventilu je dodávána odpovídající tabulka. Přesnost měření Odchylka průtoku pro různá nastavení (// * Nastavení (% z celkového počtu otáček. 5

6 IMI TA / Regulační ventily / KTM 512 Volba uzavírací síly pohonu dle vstupního tlaku Minimální uzavírací síla pohonu nutná k uzavření ventilu KTM 512 je závislá na maximálním tlaku na vstupní straně ventilu. Následující tabulka zobrazuje minimální uzavírací sílu pohonu dle vstupního tlaku. Pro ostatní hodnoty tlaku lze odečíst minimální uzavírací sílu dle grafu (obr.1. Teoretická minimální uzavírací síla pohonu [N] dle vstupního statického tlaku Ventilu Zdvih [mm] 5 bar 10 bar 15 bar 20 bar 25 bar DN 15/ DN 25/ DN 40/ DN DN DN DN Doporučené pohony Uzavírací síla [N] Max. zdvih [mm] TA-Slider 500/24 TA-Slider 750/24 TA-Slider 1250/ Pohonu Napájecí napětí Délka kabelu [m] Objednací č. TA-Slider VAC/VDC TA-Slider VAC/VDC TA-Slider VAC/VDC Pro více variant a detailů pohonů viz. samostatné technické katalogy nebo kontaktujte IMI Hydronic Engineering. 6

7 Obr. 1 Síla TA-Slider 1250 TA-Slider 750 TA-Slider 500 Vstupní tlak 7

8 IMI TA / Regulační ventily / KTM 512 Provedení S měřicími vsuvkami (max. 120 C B DN S vnějším závitem lze volit různé typy připojení H2 PN 25 H1 L ØD d DN d D L H1 H2 B q max [m 3 /h] Kg Objednací č., snížený průtok 15/20 G ,8 1, /32 G1 1/ ,2 2, /50 G ,6 4, , normální průtok 15/20 G ,0 1, /32 G1 1/ ,8 2, /50 G ,5 4, , velký průtok 15/20 G ,4 1, /32 G1 1/ ,4 2, /50 G ,6 4, DN Příruby Není nutno specifikovat připojovací příslušenství. PN 25 (DN lze instalovat mezi příruby PN 16 DN D L H1 H2 B q max [m 3 /h] Kg Objednací č., snížený průtok , , , , , normální průtok , , , , , velký průtok , , , , PN 16 DN D L H1 H2 B q max [m 3 /h] Kg Objednací č., snížený průtok , , , normální průtok , , , velký průtok , , = Směr průtoku 8

9 Provedení Bez měřicích vsuvek (max. 150 C B DN S vnějším závitem lze volit různé typy připojení H2 PN 25 H1 L ØD d DN d D L H1 H2 B q max [m 3 /h] Kg Objednací č., snížený průtok 15/20 G ,8 1, /32 G1 1/ ,2 2, /50 G ,6 4, , normální průtok 15/20 G ,0 1, /32 G1 1/ ,8 2, /50 G ,5 4, , velký průtok 15/20 G ,4 1, /32 G1 1/ ,4 2, /50 G ,6 4, DN Příruby Není nutno specifikovat připojovací příslušenství. PN 25 (DN lze instalovat mezi příruby PN 16 DN D L H1 H2 q max [m 3 /h] Kg Objednací č., snížený průtok , , , , , normální průtok , , , , , velký průtok , , , , PN 16 DN D L H1 H2 q max [m 3 /h] Kg Objednací č., snížený průtok , , , normální průtok , , , velký průtok , , = Směr průtoku 9

10 IMI TA / Regulační ventily / KTM 512 Adaptéry pro pohony Pro DN Doporučené pohony Adaptér pro pohon Objednací č. TA-Slider 750, TA-Slider Pohony jiných výrobců Adaptér pro pohon Objednací č. Belimo NRDVX-3-T-SI Belimo NRDVX-SR-T-CA Belimo UNV Belimo UNV Clorius V2.05, V Danfoss AMV 10, 13, 20, JCI VA-745x JCI VA-715x, VA-720x, VA-774x K&P MD Honeywell ML HORA MC HORA MC Lineg NL Samson Schneider Electric FORTA M400, M Siemens SQX, SKD, SKB Siemens SAX Sauter AVM 104/ Sauter AVM115SF901 (TA-R Sauter AVM115SF901 (TA-R25 plastic TA-MC55, TA-MC55Y, TA-MC TA-MC100 FSE/FSR Pro DN Doporučené pohony Adaptér pro pohon Objednací č. TA-Slider 750, TA-Slider Pohony jiných výrobců Adaptér pro pohon Objednací č. Belimo UNV Belimo NV24 (TA-NV Danfoss AMV Sauter AVN 224, AVF 234, AVM Schneider Electric Forta Siemens SQX, SKD, SAX TA-MC55, TA-MC55Y TA-MC TA-MC100 FSE/FSR TA-MC

11 Připojení d2 L1 d1 S vnitřním závitem Závity dle ISO 228 Převlečná matice d1 d2 L1* Objednací č. G1 G1/ G1 G3/ G1 1/4 G G1 1/4 G1 1/ G2 G1 1/ G2 G2 64, d2 L1 d1 S vnitřním závitem Rc Závity dle ISO 7-1 Převlečná matice d1 d2 L1* Objednací č. G1 Rc1/ G1 Rc3/ G1 1/4 Rc G1 1/4 Rc1 1/ G2 Rc1 1/ G2 Rc2 64, d2 L1 d1 S vnějším závitem Závity dle ISO 7 Převlečná matice d1 d2 L1* Objednací č. G1 R1/ G1 R3/ G1 1/4 R G1 1/4 R1 1/ G2 R1 1/ G2 R ØD d1 Pro navaření Převlečná matice d1 D L1* Objednací č. L1 G1 20, G1 26, G1 1/4 33, G1 1/4 40, G2 48, G2 60, ØD d2 L1 d1 Přírubové připojení Příruby odpovídají EN :1997, typ 16. Délky dle EN , série 1. d1 d2 D L1* Objednací č. G1 M G1 M G1 1/4 M G1 1/4 M G2 M G2 M * Délky vsuvek (od plochy pro těsnění ke konci vsuvky. 11
