Tlakově nezávislý regulační a vyvažovací ventil s nezávislou EQM charakteristikou

Transkript

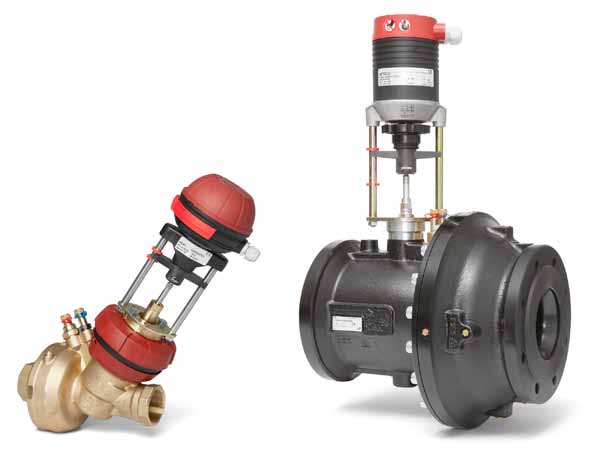

1 Kombinované regulační a vyvažovací ventily TA-FUS1ON-P Tlakově nezávislý regulační a vyvažovací ventil s nezávislou EQM charakteristikou Udržování tlaku & Kvalita vody Vyvažování & Regulace Termostatická regulace ENGINEERING ADVANTAGE Tento inovativní tlakově nezávislý regulační a vyvažovací ventil pro vytápěcí a chladicí soustavy kombinuje v sobě klíčové hydronické funkce. Plynule nastavitelný max. průtok a nezávislá EQM charakteristika umožňují správný návrh ventilu a optimální regulaci systémů. Měřicí vsuvky umožňují měření průtoku, teploty, dodávaného výkonu, tlakové ztráty ventilu, tlakové diference v systému a kompletní diagnostiku soustavy.

2 Nastavitelný max. průtok Technologie plynulého nastavení hodnoty Kvs umožňuje nastavit max. průtok ventilem. Nezávislá EQM charakteristika Optimální EQM charakteristika ventilu a vysoká autorita pro veškeré nastavení. Samotěsnící měřicí vsuvky Snadné, rychlé a přesné měření průtoku, teplot a tlaků pro vyvažování, měření výkonu a diagnostiku soustav. Pohony Ventily dodávané společně s pohony zajišťují optimální regulační vlastnosti a zjednodušují navrhování. Technický popis Oblast použití: Vytápěcí a chladicí soustavy. Funkce: Regulace (EQM) Regulace tlakové diference na regulačním ventilu Nastavení (max. průtok) Měření (ΔH, T, q) Uzavírání (uzavírací ventil pro údržbu zařízení) Proplachování Rozměry: DN Tlaková třída: DN 32-50: DN : a Tlakové diference (ΔpV): Max. tlaková diference: DN 32-50: 350 kpa = 3,5 bar DN : 400 kpa = 4 bar Min. tlaková diference: DN 32-50: 15 kpa = 0,15 bar DN 65-80: 25 kpa = 0,25 bar DN 0-125: 30 kpa = 0,30 bar DN 150: 40 kpa = 0,40 bar (Stanoveno pro hodnotu nastavení. Ostatní pozice nastavení vyžadují menší hodnoty tlakové diference, kontrolu lze provést pomocí programu TA Select). Doporučený rozsah průtoků: Průtok (q max ) lze nastavit v rozmezí : DN 32: 0,88-4,21 DN 40: 1,01-6,19 DN 50: 2,71-11,1 DN 65: 9,60-23,3 DN 80: 12,8-36,7 DN 0: 27,8-68,0 DN 125: 45,6-120 DN 150: 78,1-207 q max = m 3 /h pro každé nastavení při zcela otevřené regulační kuželce. Zdvih: 20 mm Regulační poměr: >0 (pro všechna doporučená nastavení) Třída netěsnosti: Těsné uzavření Charakteristika: Nezávislá EQM. Teploty: Max. pracovní teplota: 120 C Min. pracovní teplota: 20 C Kapaliny: Voda a neutrální kapaliny, nemrznoucí směsi na bázi glykolu. (Ostatní nemrznoucí směsi na dotaz). 2

3 Materiál: DN 32-50: Těleso ventilu: AMETAL Kuželka: AMETAL Těsnění sedla: EPDM/Nerezová ocel Těsnění hřídele: EPDM O-kroužek O-kroužek: EPDM Ventilová vložka: AMETAL /PPS/PTFE Regulátor tlaku: Nerezová ocel/pps Membrána: HNBR Pružiny: Nerezová ocel Hřídel: Nerezová ocel DN : Těleso ventilu: Tvárná litina EN-GJS-400 O-kroužek: EPDM Kuželka: Nerezová ocel Těsnění sedla: EPDM/Nerezová ocel Mechanismus kuželky: Nerezová ocel a mosaz Membrána: EPDM Pružina: Nerezová ocel. DN 150 lakovaná ocel. Šrouby a matice: Nerezová ocel Označení: DN 32-50: TAH, IMI, DN, PN, DR, sériové číslo a směr průtoku. DN : TAH, IMI, DN, PN, Kvs, T min / max, sériové číslo, materiál tělesa ventilu a směr průtoku, štítek. CE-značení: DN : CE DN 150: CE 0062 * *) Registrované těleso. Povrchová úprava: DN 32-50: Bez úpravy DN : Elektroforetický lak. Připojení: DN 32-50: Vnitřní závity dle ISO 228. Délka závitu dle ISO 7/1. DN : Příruby dle EN-92-2, typ 21. Délky dle EN 558 série 1. AMETAL je slitina mosazi od TA Hydronics odolná odzinkování 3

4 Obsluha DN Nastavení DN Odvzdušnění DN Pomocí ovládací hlavice zcela otevřete ventil. 2. Stiskněte ovládací hlavici směrem k ventilu a nastavte hodnotu např Uzavírání DN Membránovou komoru lze odvzdušnit povolením odvzdušňovacího šroubu. POZOR! Max. 2 otáčky. Měření průtoku (q) DN Připojte vyvažovací přístroj TA Hydronics k měřicím vsuvkám ventilu. Po zadání typu ventilu, DN a nastavení bude zobrazen aktuální průtok ventilem. 1. Otočte ovládací hlavici do pozice Closed. Nastavením ovládací hlavice do polohy Open otevřete ventil. Proplachování DN Měření dispoziční tlakové diference ΔH DN Uzavřete ventil ve vyznačeném směru Shut-off, deaktivujte regulátor tlaku dle pokynů v kapitole Proplachování. Připojte vyvažovací přístroj TA Hydronics k měřicím vsuvkám a měřte tlakovou diferenci. Důležité! Po ukončení měření musí být ventil opět zcela otevřen a musí být aktivován regulátor tlaku. H 1. Zcela otevřete ventil pomocí ovládacího kolečka. 2. Nastavte max. pozici nastavení (pozice ). 3. Deaktivujte regulátor tlaku Δp tím, že zcela otevřete proplachovací šroub (proti směru hodinových ručiček). Po ukončení proplachu, uzavřete proplachovací šroub a nastavte ventil do původní pozice nastavení. pv POZOR! Ujistěte se, že je před výše uvedenými postupy pohon odpojen od vřetene ventilu, kromě odvzdušnění. 4

5 Obsluha DN Nastavení DN Odvzdušnění DN Uvolněte aretovací matici. 2. Otáčejte stupnicí až k nastavení např Utáhněte aretovací matici. 1. Membránovou komoru lze odvzdušnit povolením odvzdušňovacího šroubu. POZOR! Max. 2 otáčky. Uzavírání DN Měření průtoku (q) DN Připojte vyvažovací přístroj TA Hydronics k měřicím vsuvkám ventilu. Po zadání typu ventilu, DN a nastavení bude zobrazen aktuální průtok ventilem. 1. Uvolněte aretovací matici. 2. Otáčejte stupnicí ve směru hodinových ručiček až na doraz (nastavení 0 ±0.5). Hodnota nastavení je viditelná na stupnici. 3. Utáhněte aretovací matici. Po opětovném otevření ventilu nastavte ventil na původní hodnotu nastavení. Měření dispoziční tlakové diference ΔH DN Uzavřete ventil ve vyznačeném směru Shut-off, deaktivujte regulátor tlaku dle pokynů v kapitole Proplachování. Připojte vyvažovací přístroj TA Hydronics k měřicím vsuvkám a měřte tlakovou diferenci. Důležité! Po ukončení měření musí být ventil opět otevřen na původní hodnotu nastavení a Δp regulátor musí být aktivován. Proplachování DN H pv POZOR! Ujistěte se, že je před výše uvedenými postupy pohon odpojen od vřetene ventilu, kromě odvzdušnění. 1. Uvolněte aretovací matici. 2. Nastavte ventil na max. nastavení (pozice ). 3. Utáhněte aretovací matici. 4. Deaktivujte regulátor tlaku plným uzavřením proplachovacího šroubu (ve směru hodinových ručiček). Po ukončení proplachování, nastavte ventil do původní pozice nastavení a vyšroubujte proplachovací šroub, čímž se aktivuje regulátor tlaku. 5

6 Charakteristika ventilu DN DN q/q max [%] h [%] q/q max [%] h [%] Jmenovitá charakteristika ventilu pro veškerá doporučená nastavení. Přesnost měření Maximální odchylka průtoku při různých nastaveních DN DN ± [%] ± [%] *) *) *) Nastavení (%) z plně otevřeného ventilu. Korekční faktory Výpočty průtoků jsou stanoveny pro vodu (+20 C). Pro další kapaliny s podobnou viskozitou jako voda ( 20 cst = 3 E = 0 S. U.), je nutno provést pouze korekci hustoty. Při nižších teplotách dochází ke zvýšení viskozity a může dojít k laminárnímu proudění kapaliny ve ventilu. Důsledkem je větší odchylka průtoku, která se nejvíce projevuje u malých ventilů, nízkých hodnotách nastavení a nízkých hodnotách tlakové diference. Korekci lze provést v programu TA Select nebo přímo ve vyvažovacích přístrojích TA Hydronics. 6

7 Hlučnost Problémům s hlučností soustavy lze předejít řádným odvzdušnění celé soustavy a používáním odplyňovacích zařízení. Uzavírací síla Potřebná uzavírací síla (F) pro uzavření ventilu vzhledem k tlakové diferenci (ΔpV), a max. hodnotě ΔpV. p [kpa] 400 DN DN 0 DN 125 DN DN F [N] q max hodnoty Nastavení DN DN DN Nastavení DN DN DN DN DN q max = l/h pro každé nastavení při zcela otevřené regulační kuželce. DN : Doporučený rozsah nastavení

8 Navrhování Příklad návrhu Zadání: průtok m 3 /h, k dispozici je tlaková diference ΔpV 20 kpa a řídící signál (vstupní signál) 0- VDC. 1. Návrh dle diagramu. 2. Veďte vodorovnou přímku z hodnoty průtoku m 3 /h, která protne osy nastavení ventilů, které lze použít. V tomto případě DN 50 nastavení 9,0 nebo DN 65 nastavení 7,7. 3. Zkontrolujte zda je tlaková ztráta ventilu ΔpV v požadovaném pracovním rozsahu (mezi min. a max. dovolenou tlakovou diferencí ΔpV). V tomto případě nevyhovuje návrhu DN 65 (min. ΔpV=25 kpa pro nastavení, ostatní nastavení vyžadují mírně nižší hodnotu ΔpV, doporučujeme provést kontrolu pomocí programu TA Select). 4. Vyberte nejbližší menší ventil. V tomto případě je vhodným řešením ventil DN 50 (zohledněte i příp. požadavky na rezervu). 5. Dle tabulky vyberte odpovídající set ventilu s pohonem. V tomto případě objednací číslo Návrhový diagram ,5 DN Tlakové diference ΔpV [kpa] Min. Max ,5 7,5 5,5 5,5 DN : Doporučený rozsah nastavení ,5 5,5 7,5 5,5 5,5 0, , ,5 l/s m 3 /h q max DN

9 Montáž Příklady použití Regulace s dvoucestným ventilem přímý okruh Montáž pohonu Pro montáž pohonu je nutno zachovat nad ventilem prostor o výšce alespoň 140 mm. ~140 ~140 ~140 TA-FUSION-P Regulace s dvoucestným ventilem vstřikovací směšovací okruh Třída ochrany Automatický provoz: IP 54 (Ruční provoz TA-MC55: IP 30) Pozor: Čtěte pečlivě návod k instalaci pohonu. Pohon je určen pro vnitřní instalace. Pro venkovní použití kontaktujte TA Hydronics. V chladicích systémech musí být potrubí i ventil izolován proti vytváření kondenzace. DN TA-FUSION-P DN Ukliňovací délky Vyhněte se instalaci kolen, redukcí nebo čerpadla bezprostředně před nebo za ventilem, které způsobují nepřesné měření tlaků na ventilu způsobené narušením profilu rozvinutého turbulentního proudění. Dodržení uklidňovacích délek před a za ventilem zajistí přesné měření díky plně rozvinutému profilu turbulentního proudění v potrubí. 2D 5D 2D D Směr průtoku DN DN

10 Pohony K dispozici je široká škála výkonných pohonů TA Hydronics (verze 24V, 230V, s havarijní funkcí), která poskytuje přesnou plynulou nebo 3-polohovou regulaci. Ventily jsou dodávány jako komplet ventilu s pohonem. Viz Tabulka pro výběr typu. Další informace o pohonech naleznete v technickém katalogu TA-MC Pohony nebo kontaktujte TA Hydronics. Tabulka pro výběr typu Pro zajištění optimální regulace a zjednodušení návrhu jsou ventily a pohony dodávány společně. V tabulce jsou uvedeny různé kombinace ventilů podle DN a pohonů dle typu. Hodnota uzavíracího tlaku u všech kombinací s havarijními pohony i pohony bez havarijní funkce činí max. ΔpV ( kpa). Další informace o pohonech naleznete v technickém katalogu TA-MC Pohony nebo kontaktujte TA Hydronics. Objednací číslo: xxxxxx Pro získání celého objednacího čísla doplňte kód dle tabulky odpovídající kombinaci dle Vašich požadavků. Příklad: Kódy produktů označeny kurzívou obsahují pohony s dodatečnými funkcemi. TA-MC55Y TA-MC55 TA-MC55 TA-MC0/160 3) TA-MC0/160 3) Vstupní signál: 1) 0(2)- VDC / 0(2)- VDC / 0(2)- VDC / 3-bodový 3-bodový 0(4)-20 ma a 0(4)-20 ma a 0(4)-20 ma 3-bodový 3-bodový Výstupní signál: 1) 0- VDC 0- VDC 0- VDC 0- VDC 0- VDC (0(4)-20 ma) 2) (0(4)-20 ma) 2) Napájení: 24 V 24 V 230 V 24 V 230 V Havarijní funkce: Ne Ne Ne Ne Ne DN PN Rozsah průtoků ,88-4, ,01-6, ,71-11, ,60-23, ,60-23, ,8-36, ,8-36, ,8-68, ,8-68, , , , , ) Vstupní a výstupní signál lze invertovat. 2) Výstupní signál: 0(4)-20 ma na vyžádání (příslušenství), kontaktujte prosím TA Hydronics. 3) TA-MC160 je požadováno pouze pro DN 150. DN 32-50: S vnitřním závitem DN : Přírubové

11 Pohony s havarijní funkcí Vstupní signál: Výstupní signál: TA-MC0 FSE TA-MC0 FSR TA-MC0 FSE TA-MC0 FSR 0(2)- VDC / 0(4)-20 ma a 3-bodový 0(2)- VDC 0(4)-20 ma 0(2)- VDC / 0(4)-20 ma a 3-bodový 0(2)- VDC 0(4)-20 ma 3-bodový 3-bodový 0- VDC 0- VDC Napájení: 24 V 24 V 230 V 230 V Havarijní funkce: DN PN Rozsah průtoků Vřeteno vytaženo (ventil uzavřen) Vřeteno zataženo (ventil otevřen) Vřeteno vytaženo (ventil uzavřen) Vřeteno zataženo (ventil otevřen) ,88-4, ,01-6, ,71-11, ,60-23, ,60-23, ,8-36, ,8-36, ,8-68, ,8-68, , , * 16 78, * 25 78, *) DN 150 s pohonem s havarijní funkcí, kontaktujte prosím TA Hydronics. DN 32-50: S vnitřním závitem DN : Přírubové Tabulky pro výběr typu - jednotlivé komponenty Doporučujeme používat kompletní sety ventilů včetně pohonů, které zajišťují optimální regulaci a zjednodušují navrhování. Za určitých okolností, například pokud je vyžadována dodávka pohonů a ventilů v jiném termínu, lze jednotlivé komponenty objednat samostatně. DN PN Objednací č. Objednací č. adaptér pro pohon (samostatný ventil) TA-MC55Y/TA-MC55 TA-MC0 TA-MC160 TA-MC0 FSE/FSR nelze použít nelze použít nelze použít nelze použít nelze použít nelze použít nelze použít nelze použít nelze použít nelze použít nelze použít nelze použít nelze použít nelze použít nelze použít nelze použít nelze použít FSE na vyžádání FSR nelze použít nelze použít nelze použít FSE na vyžádání FSR nelze použít = Adaptér je součástí ventilu. 11

12 Provedení DN S vnitřním závitem 0(2)- VDC / 0(4)-20 ma, 24 V (TA-MC55Y) ØD ØD1 ~140 H1* ØD2 H2 DN d D D1 D2 L1 L2 H1* H2 q max 32 G1 1/ ,21 8, G1 1/ ,19 8, G ,1 8, bodový, 24 V (TA-MC55) L1 L2 d DN d D D1 D2 L1 L2 H1* H2 q max 32 G1 1/ ,21 8, G1 1/ ,19 8, G ,1 8, bodový, 230 V (TA-MC55) DN d D D1 D2 L1 L2 H1* H2 q max 32 G1 1/ ,21 8, G1 1/ ,19 8, G ,1 8, (2)- VDC / 0(4)-20 ma a 3-bodový, 24 V (TA-MC0) 1) ØD ~140 ØD2 H2 ØD1 H1* d L1 L2 DN d D D1 D2 L1 L2 H1* H2 q max 32 G1 1/ ,21 9, G1 1/ ,19 9, G ,1 9, (2)- VDC / 0(4)-20 ma a 3-bodový, 230 V (TA-MC0) 1) DN d D D1 D2 L1 L2 H1* H2 q max 32 G1 1/ ,21 9, G1 1/ ,19 9, G ,1 9, *) Výška ke konci vřetene (pro závitové ventily). 1) Pohony s pokročilými funkcemi, např. s koncovými spínači, s výstupním signálem 0(4)-20 ma, viz technický katalog TA-MC pohony. = Směr průtoku Veškeré kombinace s pohony jsou navrženy pro max. ΔpV. Ventil a pohon jsou baleny samostatně pro snazší přepravu a manipulaci. 12

13 DN Přírubové 0(2)- VDC / 0(4)-20 ma, 24 V (TA-MC55Y) ~140 ØD1 H , , , , ØD 3-bodový, 24 V (TA-MC55) L , , , , bodový, 230 V (TA-MC55) , , , , (2)- VDC / 0(4)-20 ma a 3-bodový, 24 V (TA-MC0) 1) ~140 ØD1 ØD H , , , , , , L 0(2)- VDC / 0(4)-20 ma a 3-bodový, 230 V (TA-MC0) 1) , , , , , ,

14 0(2)- VDC / 0(4)-20 ma a 3-bodový, 24 V (TA-MC160) 1) ~140 ØD1 H (2)- VDC / 0(4)-20 ma a 3-bodový, 230 V (TA-MC160) 1) L ØD ) Pohony s pokročilými funkcemi, např. s koncovými spínači, s výstupním signálem 0(4)-20 ma, viz technický katalog TA-MC pohony. = Směr průtoku Veškeré kombinace s pohony jsou navrženy pro max. ΔpV. Ventil a pohon jsou baleny samostatně pro snazší přepravu a manipulaci. 14

15 Provedení S havarijní funkcí, vřeteno vytaženo (ventil uzavřen) DN S vnitřním závitem 0(2)- VDC / 0(4)-20 ma a 3-bodový, 24 V (TA-MC0FSE) ØD1 ~140 L3 H2 DN d D D1 L1 L2 L3 H1* H2 q max 32 G1 1/ ,21 9, G1 1/ ,19 9, G ,1 9, ØD H1* 0(2)- VDC / 0(4)-20 ma a 3-bodový, 230 V (TA-MC0FSE) L1 L2 d DN d D D1 L1 L2 L3 H1* H2 q max 32 G1 1/ ,21 9, G1 1/ ,19 9, G ,1 9, *) Výška ke konci vřetene (pro závitové ventily). DN Přírubové 0(2)- VDC / 0(4)-20 ma a 3-bodový, 24 V (TA-MC0FSE) ~140 L ØD1 ØD H , , , , , , (2)- VDC / 0(4)-20 ma a 3-bodový, 230 V (TA-MC0FSE) , , , , , , DN 150 s pohonem s havarijní funkcí, kontaktujte prosím TA Hydronics. = Směr průtoku Veškeré kombinace s pohony jsou navrženy pro max. ΔpV. Ventil a pohon jsou baleny samostatně pro snazší přepravu a manipulaci. 15

16 Provedení S havarijní funkcí, vřeteno zataženo (ventil otevřen) DN S vnitřním závitem 0(2)- VDC / 0(4)-20 ma a 3-bodový, 24 V (TA-MC0FSR) ØD1 ~140 L3 H2 DN d D D1 L1 L2 L3 H1* H2 q max 32 G1 1/ ,21 9, G1 1/ ,19 9, G ,1 9, ØD H1* 0(2)- VDC / 0(4)-20 ma a 3-bodový, 230 V (TA-MC0FSR) L1 L2 d DN d D D1 L1 L2 L3 H1* H2 q max 32 G1 1/ ,21 9, G1 1/ ,19 9, G ,1 9, *) Výška ke konci vřetene (pro závitové ventily). DN Přírubové 0(2)- VDC / 0(4)-20 ma a 3-bodový, 24 V (TA-MC0FSR) ~140 L ØD1 ØD H , , , , , , (2)- VDC / 0(4)-20 ma a 3-bodový, 230 V (TA-MC0FSR) , , , , , , = Směr průtoku Veškeré kombinace s pohony jsou navrženy pro max. ΔpV. Ventil a pohon jsou baleny samostatně pro snazší přepravu a manipulaci. 16

17 Příslušenství L d Měřicí vsuvky Pro DN d L Objednací č. M14x M14x d L Prodloužení měřicí vsuvky M14x1 Vhodné pro izolované ventily Pro DN d L Objednací č. M14x d Měřicí vsuvka Prodloužení 60 mm. Lze instalovat bez vypouštění soustavy. Pro všechny dimenze. L Objednací č Ochrana před nedovolenou manipulací Pro aretaci nastavené pozice Kv max. Pro DN Objednací č Identifikační štítek Objednací č Izolace Návod k motáži je k dispozici na sekci Produkty & Řešení na nebo kontaktujte TA Hydronics. Příslušenství pohonů Podrobnosti naleznete v technickém katalogu TA-MC pohony nebo kontaktujte TA Hydronics. 17

18 18 KombinoVané RegUlační a VyVažoVací VenTily - TA-FUS1ON-P

19 19

20 Veškeré produkty, texty, fotografie a diagramy použité v tomto dokumentu mohou být změněny společností TA Hydronics bez předchozího upozornění a udání důvodu. Pro aktuální informace o našich produktech a technických datech, navštivte prosím stránky CS TA-FUSION-P
