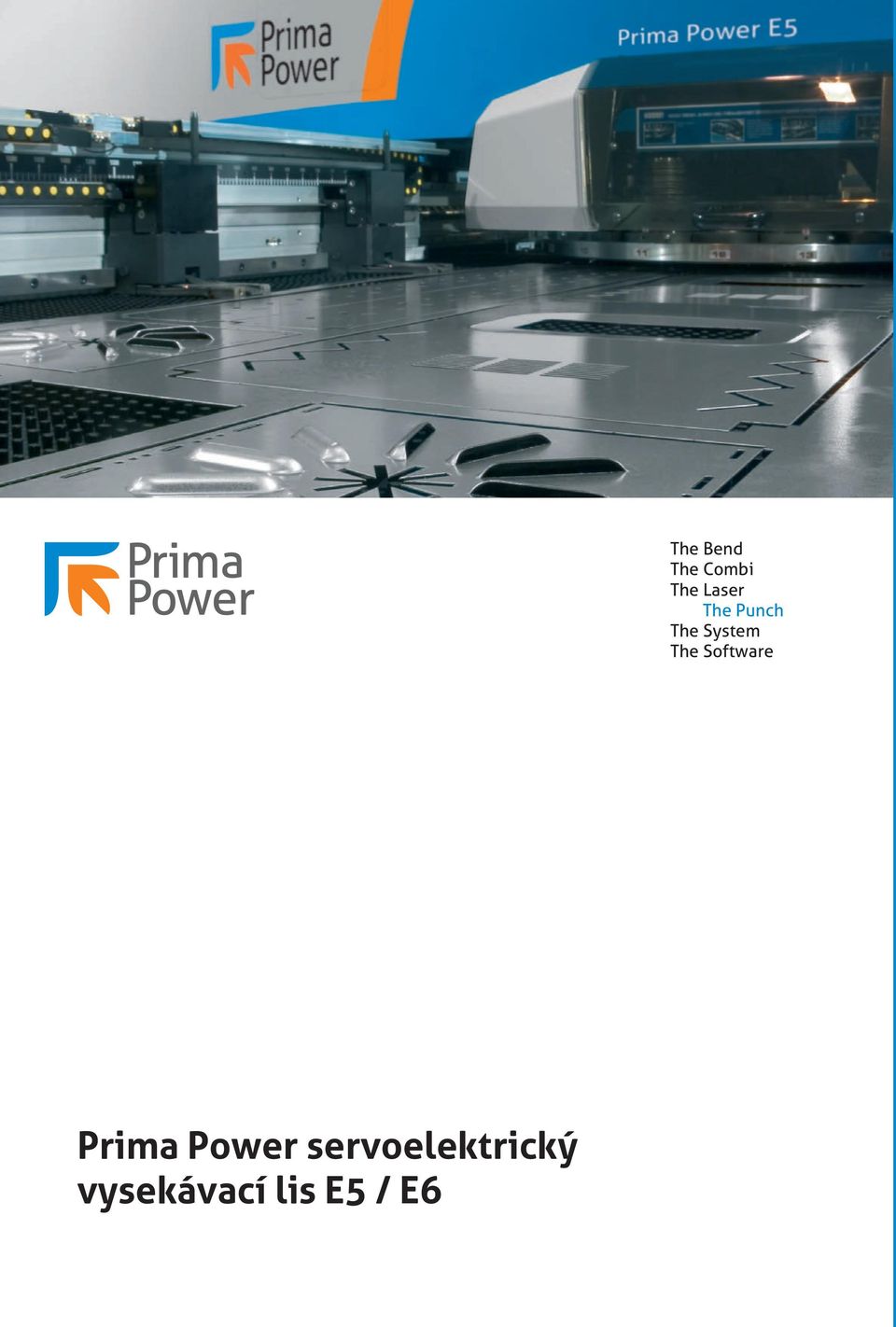

1 The Bend The Combi The Laser The Punch The System The Software Prima Power servoelektrický vysekávací lis E5 / E6

2 Nový servoelektrický vysekávací lis od Prima Power Počátečním a významným krokem ve vztahu k udržitelné výrobě bylo představení E série servoelektrických vysekávacích lisů v roce 998. Nyní Prima představuje již třetí generaci této série. Mezi základní výhody servoelektrických lisů patří úspora energie, víceúčelovost a přesnost i nízké náklady na údržbu, což představuje velmi příznivé výrobní náklady, stejně jako vynikající provozní ekonomiku, např opravdu významné úspory. Nová série je k dispozici ve dvou velikostech, dle maximální velikosti plechu 50 mm x 500 mm (E5) a 500 mm x 000 mm (E6) bez repozice. Hodnoty výkonu jsou vskutku impozantní: * Rychlost sekání až 000 úderů/m * Rychlost polohování plechu až 50 m/min (5 m/min pro E5) * Indexová rychlost 50 rpm * Max. lisovací síla 00 kn

3 Výhody E série Prima Power + Nízká spotřeba energie ve třech výkonových režimech: v provozu / stand by / nečinný + Průměrná spotřeba energie 5 kva / kw + Připojení napětí 5 kva ( x 0 A pojistka / 00 V) + Nízké náklady na údržbu + Vysoká univerzálnost + Vysoký výrobní výkon + Široká nabídka opcí = Velice vysoká produktivita ve většině různých aplikací

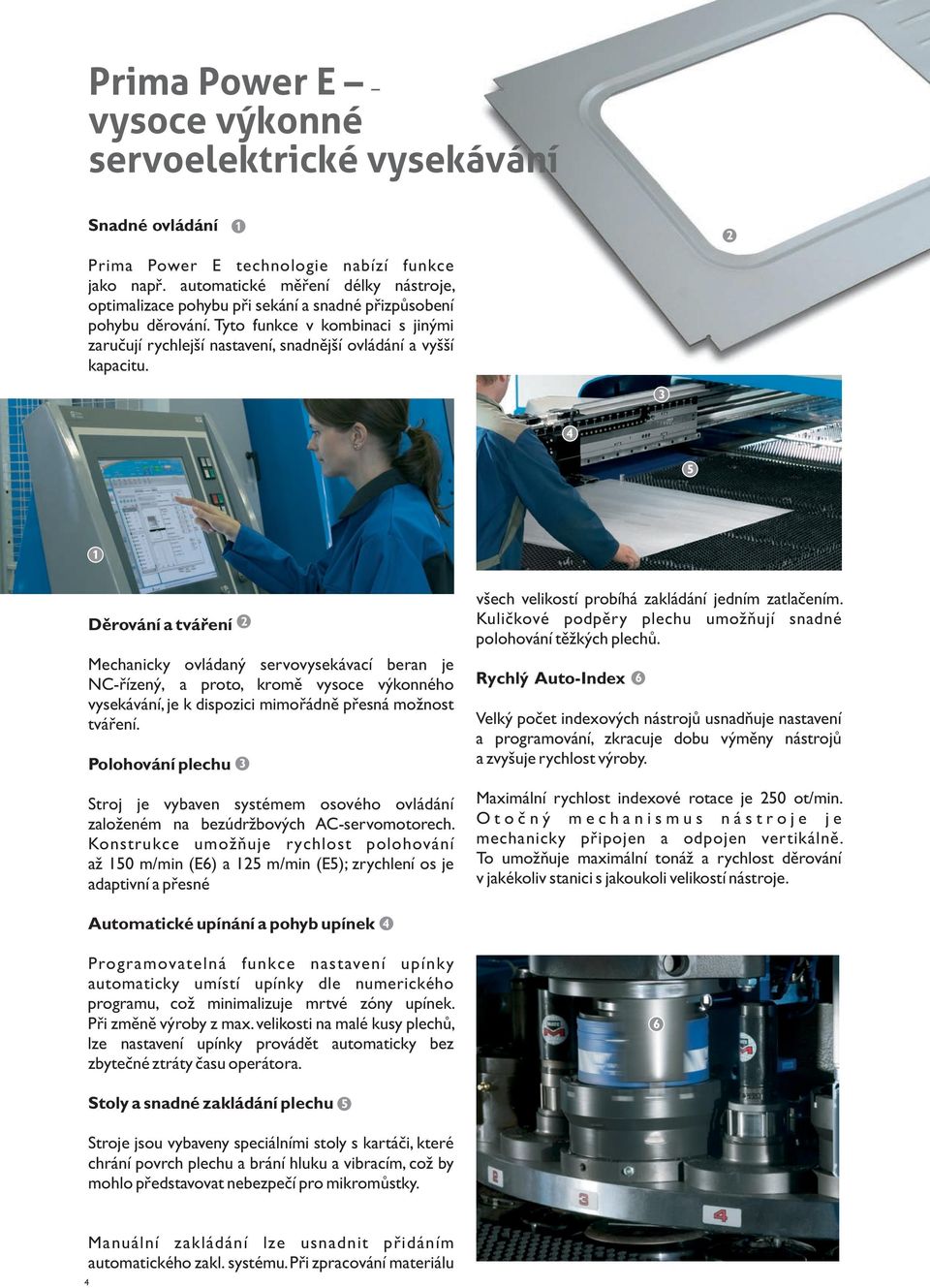

4 Prima Power E vysoce výkonné servoelektrické vysekávání Snadné ovládání Prima Power E technologie nabízí funkce jako např. automatické měření délky nástroje, optimalizace pohybu při sekání a snadné přizpůsobení pohybu děrování. Tyto funkce v kombinaci s jinými zaručují rychlejší nastavení, snadnější ovládání a vyšší kapacitu. 5 Děrování a tváření Mechanicky ovládaný servovysekávací beran je NC-řízený, a proto, kromě vysoce výkonného vysekávání, je k dispozici mimořádně přesná možnost tváření. Polohování plechu Stroj je vybaven systémem osového ovládání založeném na bezúdržbových AC-servomotorech. Konstrukce umožňuje rychlost polohování až 50 m/min (E6) a 5 m/min (E5); zrychlení os je adaptivní a přesné všech velikostí probíhá zakládání jedním zatlačením. Kuličkové podpěry plechu umožňují snadné polohování těžkých plechů. Rychlý Auto-Index 6 Velký počet indexových nástrojů usnadňuje nastavení a programování, zkracuje dobu výměny nástrojů a zvyšuje rychlost výroby. Maximální rychlost indexové rotace je 50 ot/min. O t o č n ý m e c h a n i s m u s n á s t r o j e j e mechanicky připojen a odpojen vertikálně. To umožňuje maximální tonáž a rychlost děrování v jakékoliv stanici s jakoukoli velikostí nástroje. Automatické upínání a pohyb upínek Programovatelná funkce nastavení upínky automaticky umístí upínky dle numerického programu, což minimalizuje mrtvé zóny upínek. Při změně výroby z max. velikosti na malé kusy plechů, lze nastavení upínky provádět automaticky bez zbytečné ztráty času operátora. 6 Stoly a snadné zakládání plechu 5 Stroje jsou vybaveny speciálními stoly s kartáči, které chrání povrch plechu a brání hluku a vibracím, což by mohlo představovat nebezpečí pro mikromůstky. Manuální zakládání lze usnadnit přidáním automatického zakl. systému. Při zpracování materiálu

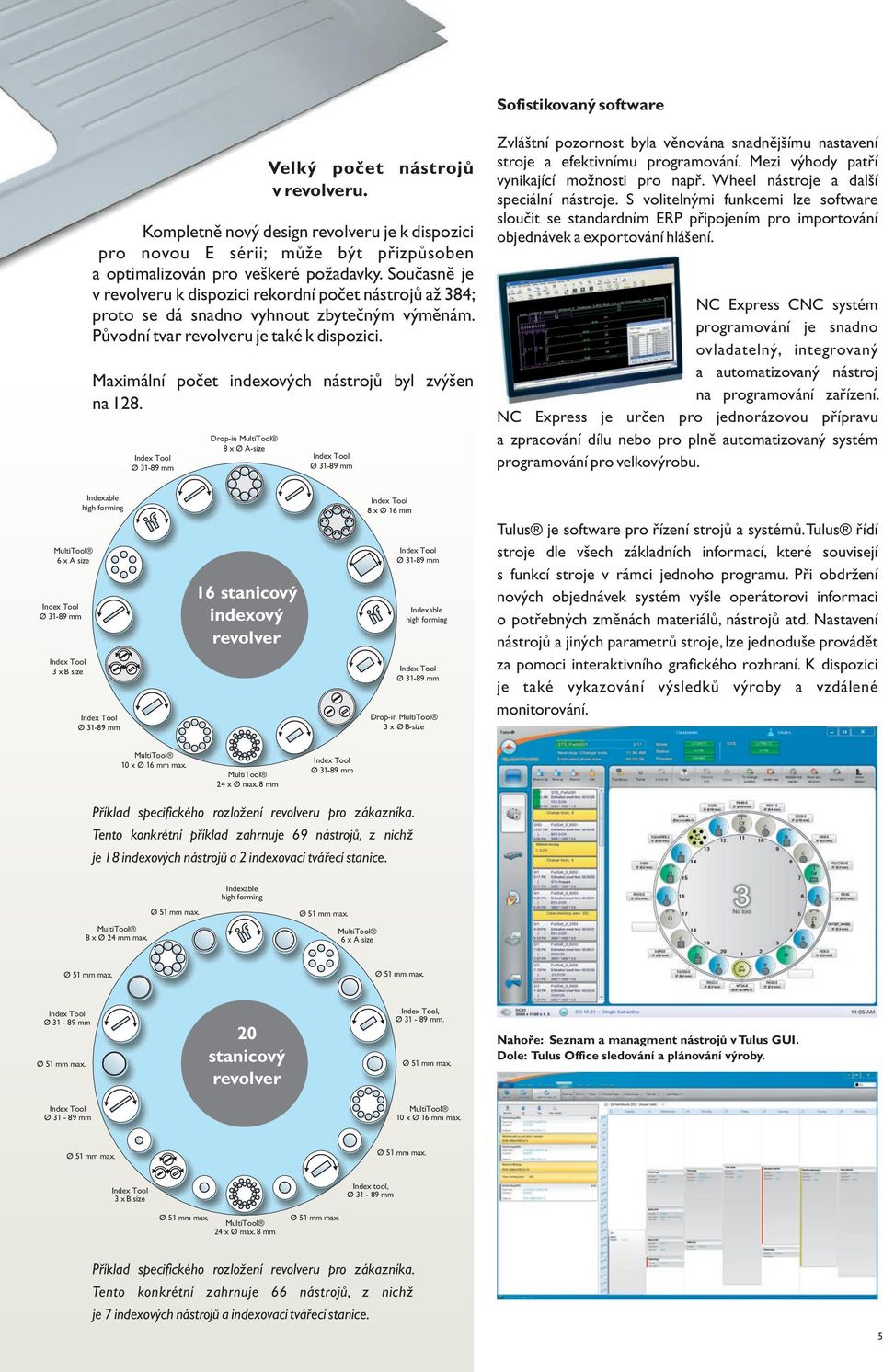

5 Sofistikovaný software Drop-in 8 x Ø A-size Velký počet nástrojů v revolveru. Kompletně nový design revolveru je k dispozici pro novou E sérii; může být přizpůsoben a optimalizován pro veškeré požadavky. Současně je v revolveru k dispozici rekordní počet nástrojů až 8; proto se dá snadno vyhnout zbytečným výměnám. Původní tvar revolveru je také k dispozici. Maximální počet indexových nástrojů byl zvýšen na 8. Zvláštní pozornost byla věnována snadnějšímu nastavení stroje a efektivnímu programování. Mezi výhody patří vynikající možnosti pro např. Wheel nástroje a další speciální nástroje. S volitelnými funkcemi lze software sloučit se standardním ERP připojením pro importování objednávek a exportování hlášení. NC Express CNC systém programování je snadno ovladatelný, integrovaný a automatizovaný nástroj na programování zařízení. NC Express je určen pro jednorázovou přípravu a zpracování dílu nebo pro plně automatizovaný systém programování pro velkovýrobu. 6 x A size x B size Indexable high forming 6 stanicový indexový revolver 8 x Ø 6 mm Indexable high forming Drop-in x Ø B-size Tulus je software pro řízení strojů a systémů. Tulus řídí stroje dle všech základních informací, které souvisejí s funkcí stroje v rámci jednoho programu. Při obdržení nových objednávek systém vyšle operátorovi informaci o potřebných změnách materiálů, nástrojů atd. Nastavení nástrojů a jiných parametrů stroje, lze jednoduše provádět za pomoci interaktivního grafického rozhraní. K dispozici je také vykazování výsledků výroby a vzdálené monitorování. 0 x Ø 6 mm max. x Ø max. 8 mm Příklad specifického rozložení revolveru pro zákazníka. Tento konkrétní příklad zahrnuje 69 nástrojů, z nichž je 8 indexových nástrojů a indexovací tvářecí stanice. Indexable high forming 8 x Ø mm max. 6 x A size Ø - 89 mm 0 stanicový revolver, Ø - 89 mm. Nahoře: Seznam a managment nástrojů v Tulus GUI. Dole: Tulus Office sledování a plánování výroby. Ø - 89 mm 0 x Ø 6 mm max. x B size Index tool, Ø - 89 mm x Ø max. 8 mm Příklad specifického rozložení revolveru pro zákazníka. Tento konkrétní zahrnuje 66 nástrojů, z nichž je 7 indexových nástrojů a indexovací tvářecí stanice. 5

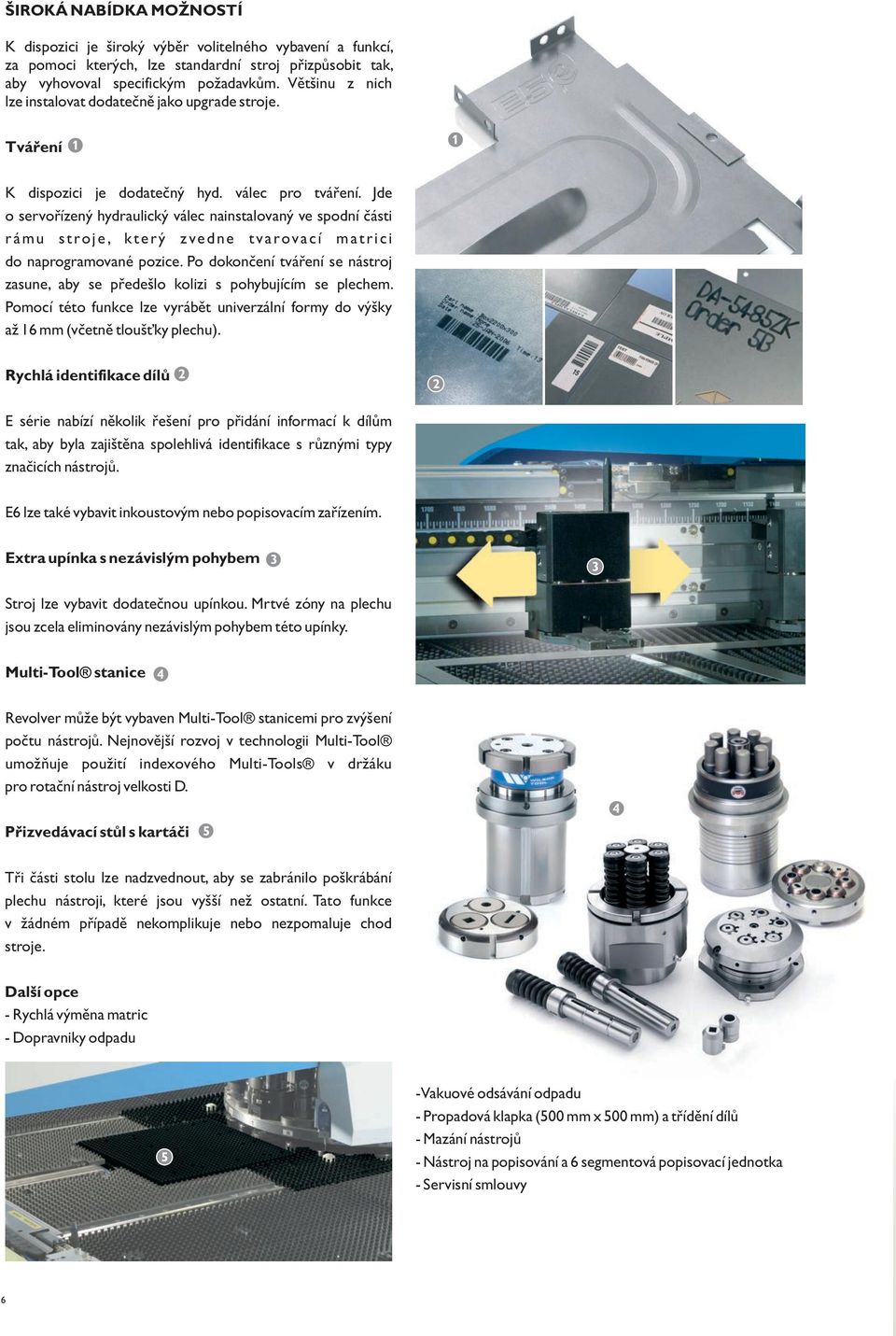

6 ŠIROKÁ NABÍDKA MOŽNOSTÍ K dispozici je široký výběr volitelného vybavení a funkcí, za pomoci kterých, lze standardní stroj přizpůsobit tak, aby vyhovoval specifickým požadavkům. Většinu z nich lze instalovat dodatečně jako upgrade stroje. Tváření K dispozici je dodatečný hyd. válec pro tváření. Jde o servořízený hydraulický válec nainstalovaný ve spodní části rámu stroje, který zvedne tvarovací matrici do naprogramované pozice. Po dokončení tváření se nástroj zasune, aby se předešlo kolizi s pohybujícím se plechem. Pomocí této funkce lze vyrábět univerzální formy do výšky až 6 mm (včetně tloušťky plechu). Rychlá identifikace dílů E série nabízí několik řešení pro přidání informací k dílům tak, aby byla zajištěna spolehlivá identifikace s různými typy značicích nástrojů. E6 lze také vybavit inkoustovým nebo popisovacím zařízením. Extra upínka s nezávislým pohybem Stroj lze vybavit dodatečnou upínkou. Mrtvé zóny na plechu jsou zcela eliminovány nezávislým pohybem této upínky. Multi-Tool stanice Revolver může být vybaven Multi-Tool stanicemi pro zvýšení počtu nástrojů. Nejnovější rozvoj v technologii Multi-Tool umožňuje použití indexového Multi-Tools v držáku pro rotační nástroj velkosti D. Přizvedávací stůl s kartáči 5 Tři části stolu lze nadzvednout, aby se zabránilo poškrábání plechu nástroji, které jsou vyšší než ostatní. Tato funkce v žádném případě nekomplikuje nebo nezpomaluje chod stroje. Další opce - Rychlá výměna matric - Dopravniky odpadu 5 - Vakuové odsávání odpadu - Propadová klapka (500 mm x 500 mm) a třídění dílů - Mazání nástrojů - Nástroj na popisování a 6 segmentová popisovací jednotka - Servisní smlouvy 6

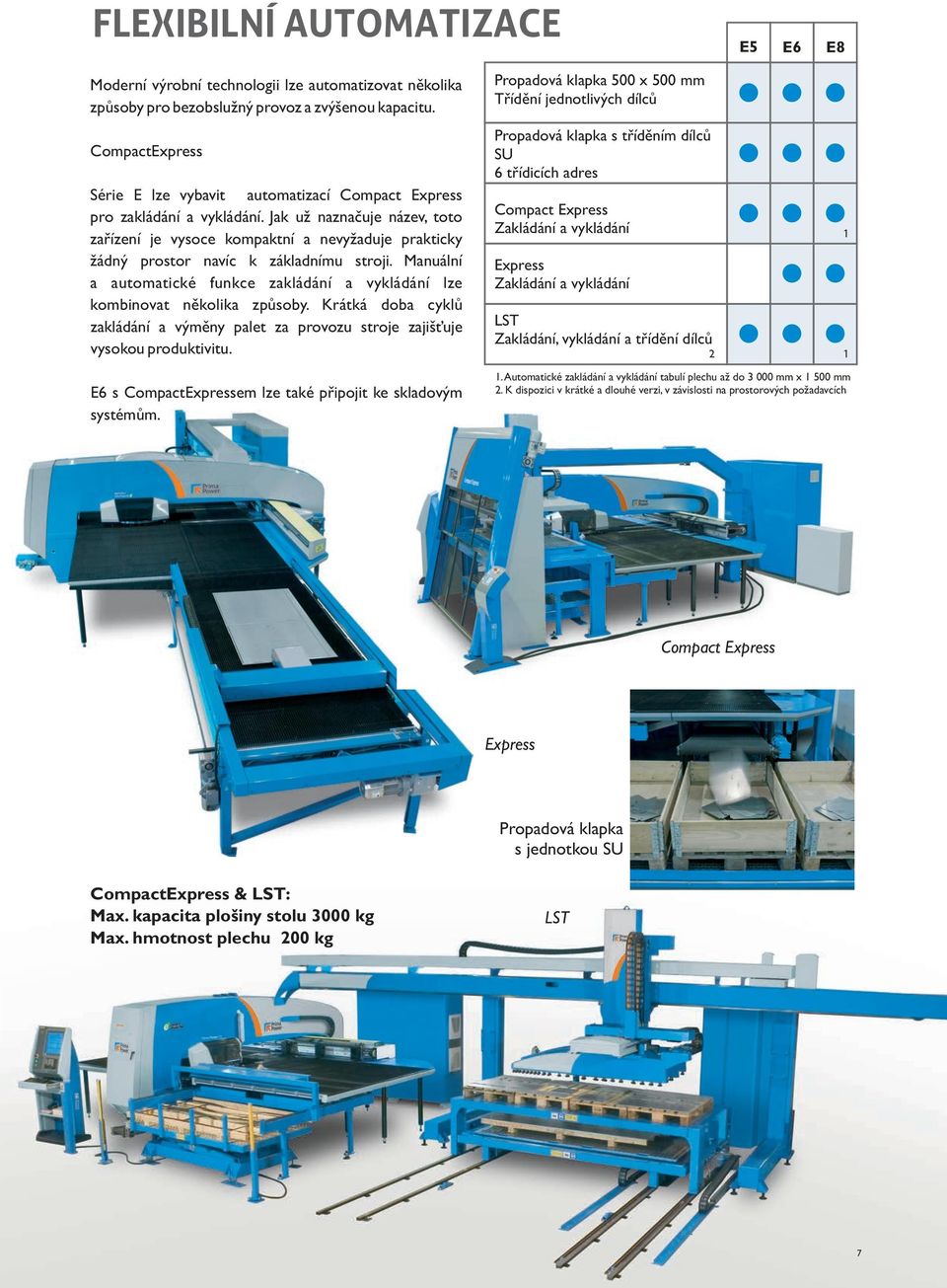

7 FLEXIBILNÍ AUTOMATIZACE E5 E6 E8 Moderní výrobní technologii lze automatizovat několika způsoby pro bezobslužný provoz a zvýšenou kapacitu. CompactExpress Série E lze vybavit automatizací Compact Express pro zakládání a vykládání. Jak už naznačuje název, toto zařízení je vysoce kompaktní a nevyžaduje prakticky žádný prostor navíc k základnímu stroji. Manuální a automatické funkce zakládání a vykládání lze kombinovat několika způsoby. Krátká doba cyklů zakládání a výměny palet za provozu stroje zajišťuje vysokou produktivitu. Propadová klapka 500 x 500 mm Třídění jednotlivých dílců Propadová klapka s tříděním dílců SU 6 třídicích adres Compact Express Zakládání a vykládání Express Zakládání a vykládání LST Zakládání, vykládání a třídění dílců E6 s CompactExpressem lze také připojit ke skladovým systémům.. Automatické zakládání a vykládání tabulí plechu až do 000 mm x 500 mm. K dispozici v krátké a dlouhé verzi, v závislosti na prostorových požadavcích Compact Express Express Propadová klapka s jednotkou SU CompactExpress & LST: Max. kapacita plošiny stolu 000 kg Max. hmotnost plechu 00 kg LST 7

8 primapower.com 0CZ/Aug0 Prima Industrie Group si vyhrazuje právo změn bez předchozího upozornění
