OPTICKÉ MĚŘENÍ V DÍLENSKÉM PROSTŘEDÍ

Transkript

1 OPTICKÉ MĚŘENÍ V DÍLENSKÉM PROSTŘEDÍ

2 MINULOST. PROFILPROJEKTOR.

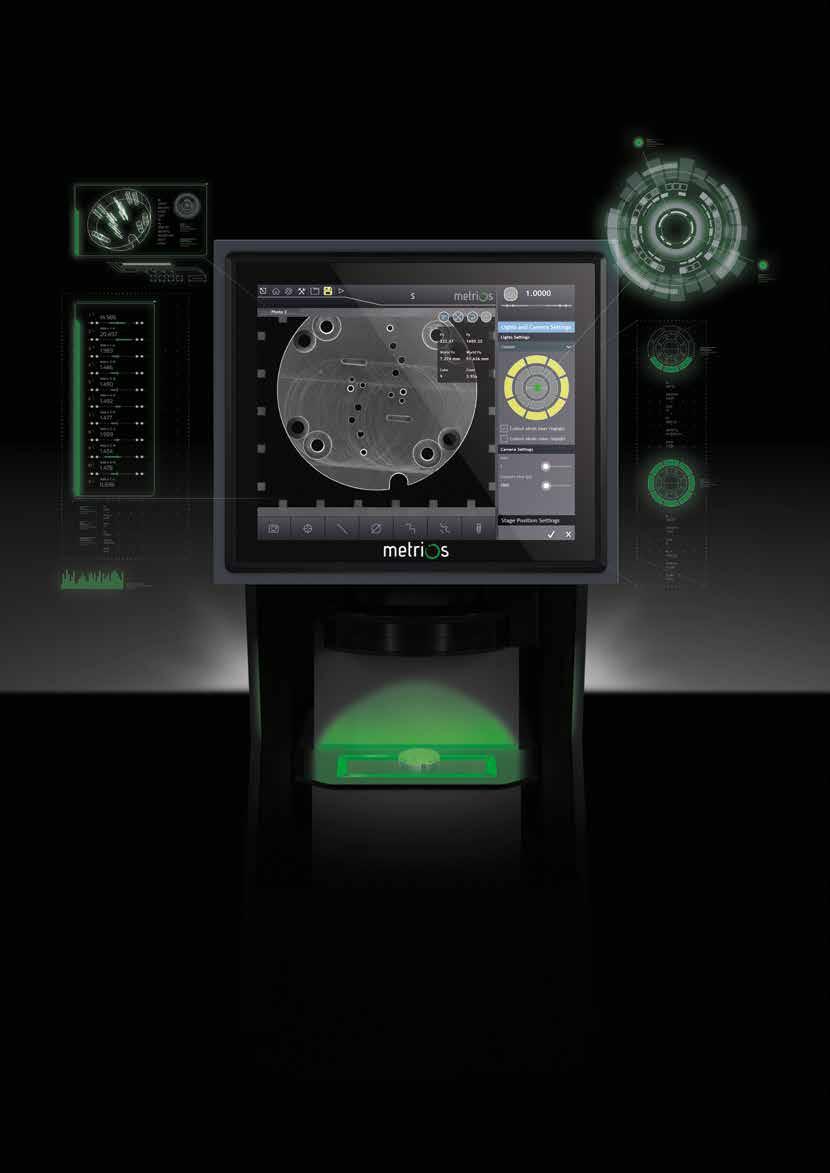

3 BUDOUCNOST. DIGITÁLNÍ OPTICKÉ MĚŘENÍ. POSTUPY VÝROBY SE ZMĚNILY. ZMĚŇTE I SVŮJ ZPŮSOB MĚŘENÍ.

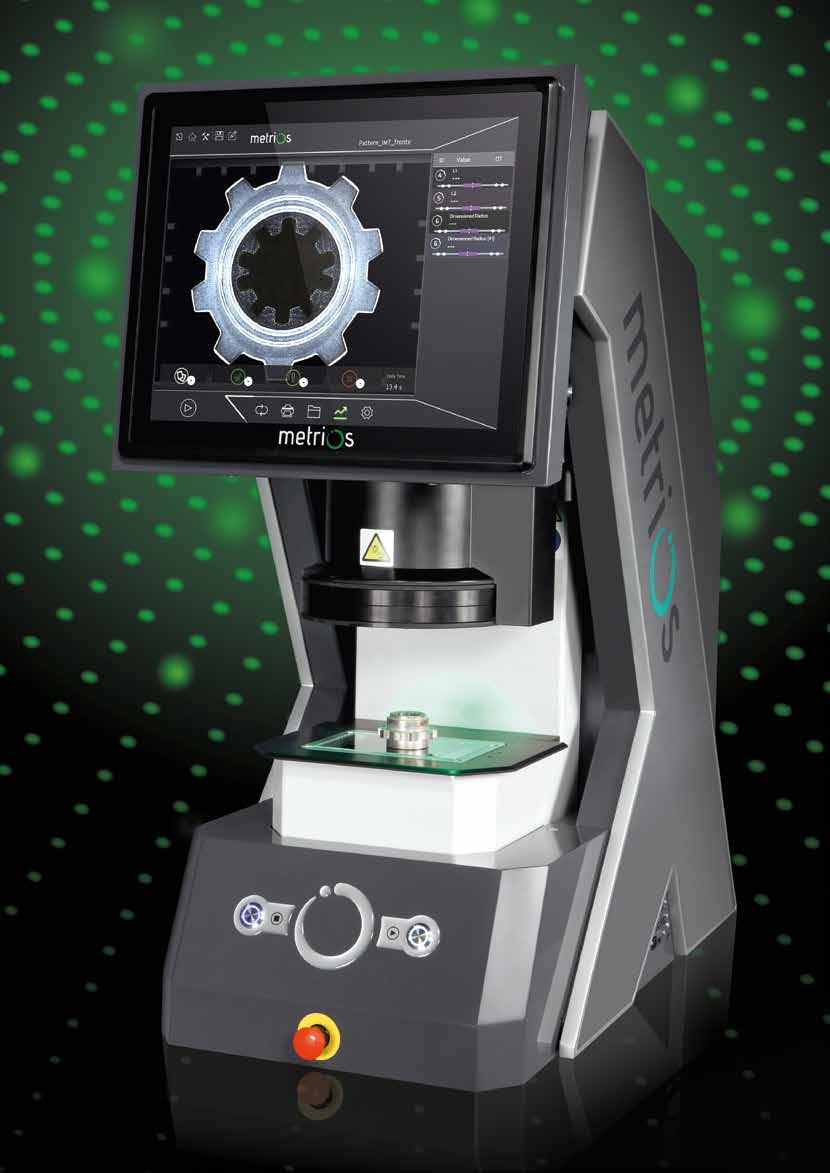

4 PRŮMYSL 4.0 DIGITÁLNÍ MĚŘENÍ JE NEZBYTNOSTÍ. RYCHLOST Provádí i složitá měření během několika sekund. Měří vzdálenosti, rádiusy, průměry, úhly, rovinnost, kruhovitost jakož i prvky zkonstruované z virtuálních přímek. INTUITIVNOST Jednoduché a intuitivní ovládání vám nabízí všechna měření na jeden klik. Inteligentní, automatizované, digitální továrny optimalizující výrobní procesy. Objektivní a digitální měření během procesu eliminuje chybu lidského faktoru a omezuje zmetkovitost. METRIOS je nejmodernější automatický digitální optický měřicí přístroj určený pro kontrolu přímo v dílenském prostředí. Provádí přesné a objektivní zkoušky kvality přímo ve výrobě, na vstupní či výstupní kontrole před expedicí, čímž dochází ke zvýšení produktivity a snížení nákladů. UNIVERZÁLNOST Je určen k měření různých dílů a materiálů, od kovových dílců po deformovatelné př. pryžové materiály. OBJEKTIVITA Shodné výsledky nezávislé na operátorovi. PŘIZPŮSOBIVOST Výrobce si vyvíjí vlastní software a je připraven doplnit funkce pro splnění uživatelských požadavků v případě potřeby. 04

5 05

6 3. ZÍSKAT DATA 1. VLOŽIT 2. STISKNOUT 06

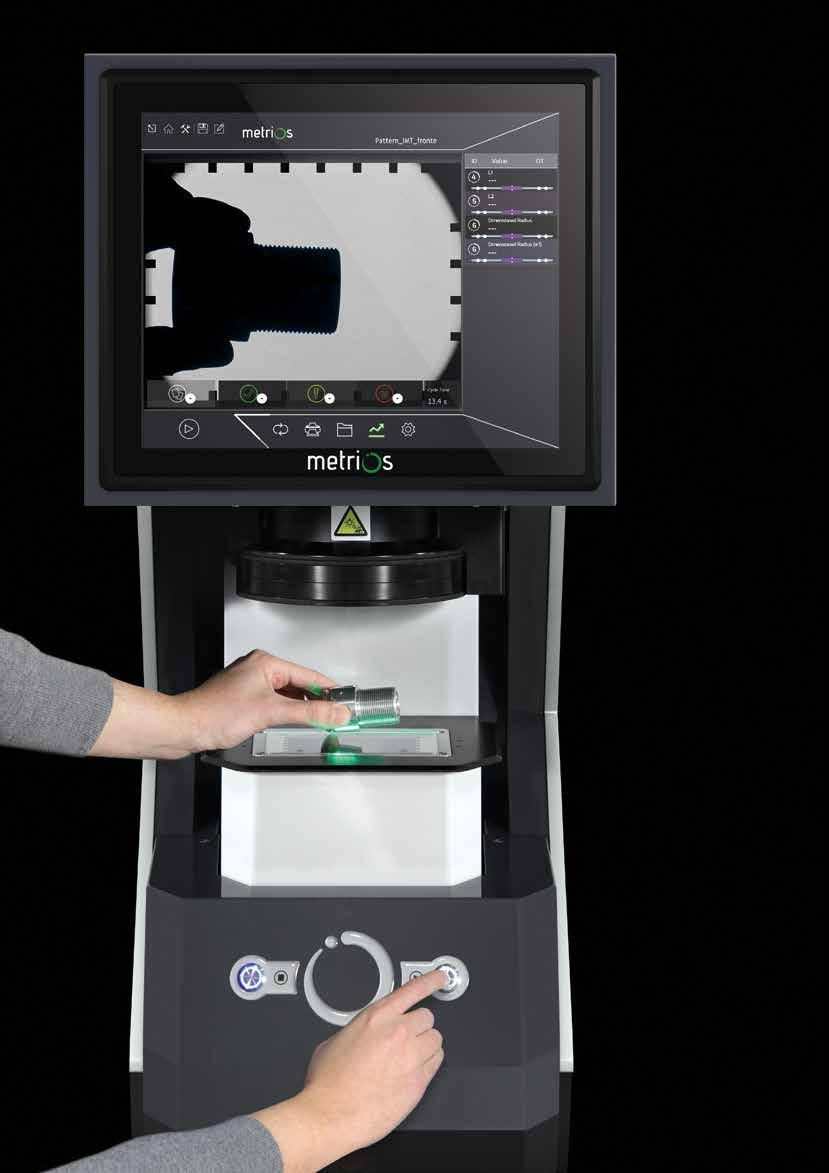

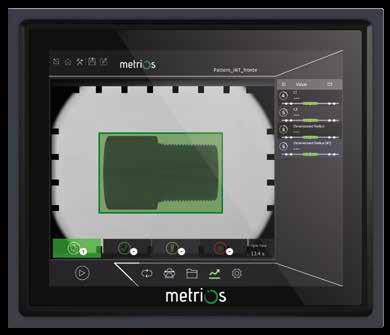

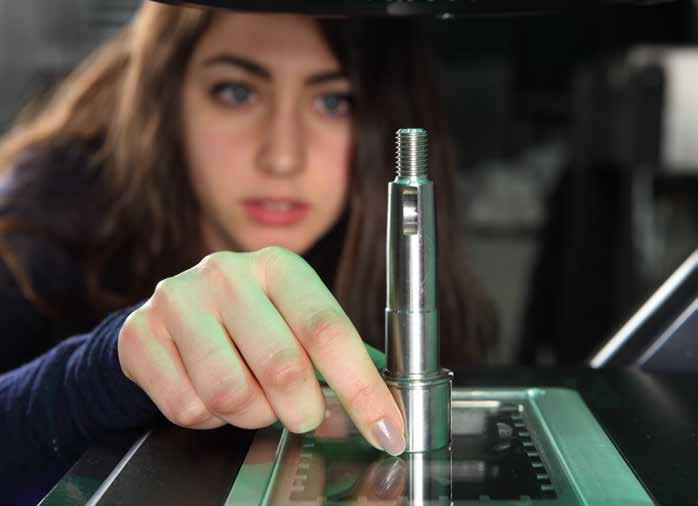

7 AUTOMATICKÝ MĚŘICÍ SYSTÉM Stačí vložit díl, stisknout tlačítko a získat data. Díky inovativnímu systému a vlastnímu softwaru METRIOS jsou veškerá data měření velmi jednoduše získávána s absolutní přesností. AUTOMATICKÁ DETEKCE POLOHY Jednoduché umístnění dílu na měřící plochu bez nutnosti přesného vyrovnání. NEOMEZENÁ MĚŘENÍ KAŽDÉHO KUSU Složité dílce s mnoha detaily: METRIOS získá všechny rozměry během několika sekund. MĚŘENÍ VÍCE DÍLCŮ METRIOS umožňuje měřit současně i více kusů. MĚŘICÍ SOFTWARE Vysoce praktický a intuitivní, nevyžaduje zkušené pracovníky navržen pro obsluhu operátory výroby. Histogram okamžitě ukazuje dobrý nebo špatný kus. Operátor vidí živý obraz dílu přímo na obrazovce a vnímá ho prakticky stejně, jako kdyby používal profilprojektor. Měření zvýrazněná histogramem jsou zobrazována na živém obrazu elementu. Tato funkce poskytuje operátorovi bezprostřední kontrolu. V toleranci Na hranici tolerance Mimo toleranci 07

8 NEJKOMPLEXNĚJŠÍ OSVĚTLOVACÍ SYSTÉM VE SVÉ KATEGORII. OPTICKÁ MĚŘICÍ JEDNOTKA: METRIOS provádí měření pomocí bezkontaktního optického systému. Systém se skládá ze senzoru o vysokém rozlišení a tří různých osvětlovacích systémů. 08

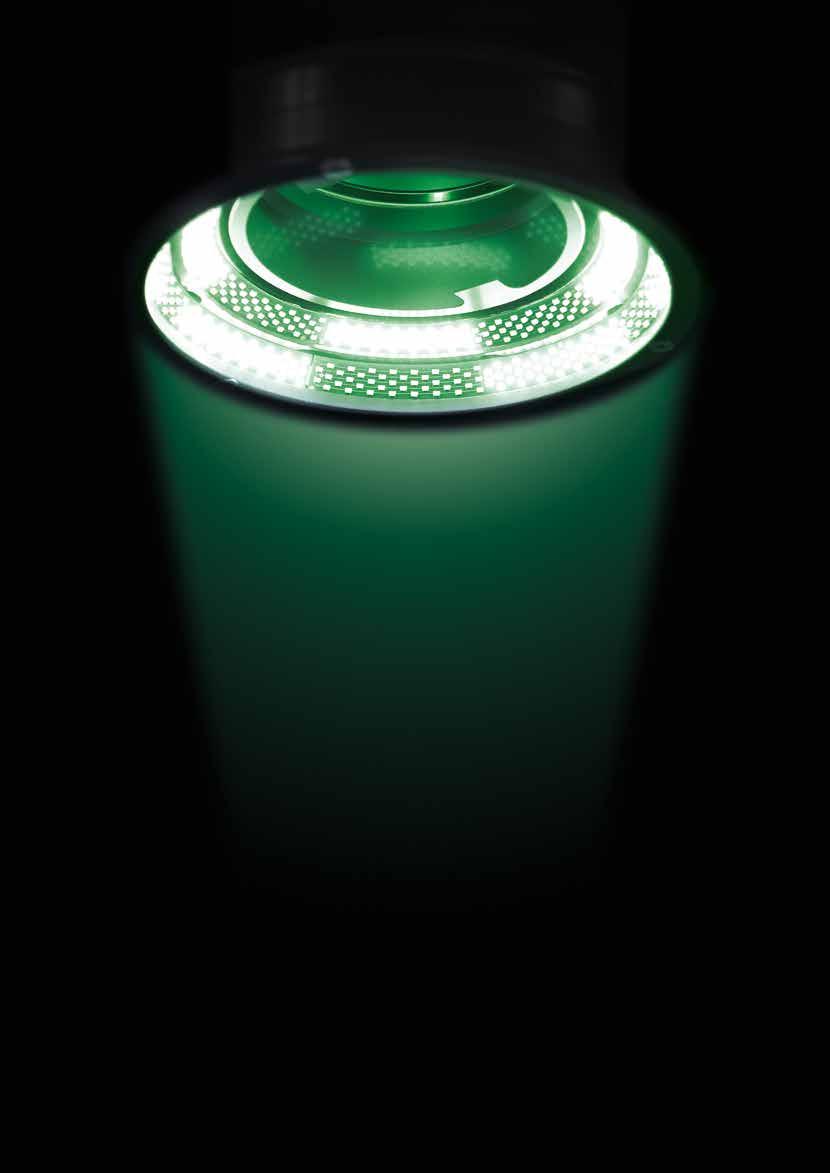

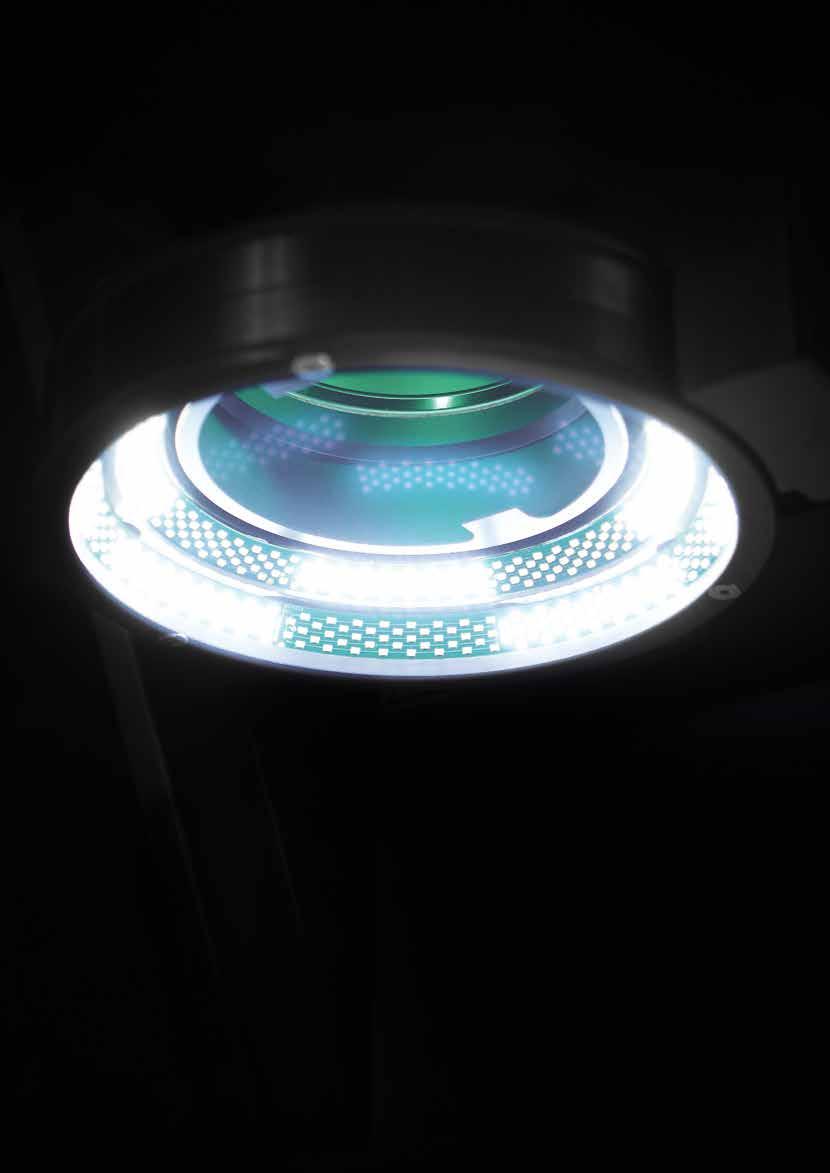

9 Prstencový osvětlovací systém s až 640 LED TELECENTRICKÉ OSVĚTLENÍ POZADÍ Pro maximální přesnost a opakovatelnost na profilech. KOAXIÁLNÍ EPISKOPICKÉ OSVĚTLENÍ Integrovaný koaxiální episkopický osvětlovací systém je ideální pro jednotné osvětlení povrchů, které umožňuje měření každého jednotlivého detailu na povrchu, jako jsou slepé otvory nebo nápisy a označení. Na rozdíl od jiných měřicích systémů je koaxiální episkopický světelný systém standardním prvkem přístroje METRIOS, což znamená, že již není třeba žádné další velké a drahé volitelné příslušenství. PRSTENCOVÝ OSVĚTLOVACÍ SYSTÉM S AŽ 640 LED Díky 16 programovatelným segmentům a uspořádání na dvou prstencích s různými úhly sklonu je možné osvětlit dílec z jakéhokoliv úhlu. Osvětlení je výškově nastavitelné a může detekovat sražené hrany nebo jiné prvky na povrchu. Výkonné osvětlovací řešení je jedinečné ve své kategorii, vždy silnější než okolní světlo. SEGMENTY OSVĚTLOVACÍHO SYSTÉMU Jeden nebo více segmentů prstencového osvětlovacího systému je možné vybrat samostatně, stejně jako intenzitu každého jednotlivého segmentu. Konfigurace vybraných segmentů se přizpůsobuje orientaci dílce vždy, když dochází k jeho přemístění. 09

10 ZMĚNY ÚHLU OSVĚTLENÍ: MĚNÍ SE TO, CO VIDÍTE. ULOŽENÍ POZICE SVĚTLA Systém METRIOS může měnit úhel dopadu světla na dílec. Motorizovaný prstencový osvětlovací systém poskytuje různé úhly osvětlení dílu v rámci téhož měřicího cyklu. Každý uložený osvětlovací program je možné použít pro provedení následných měření. 10

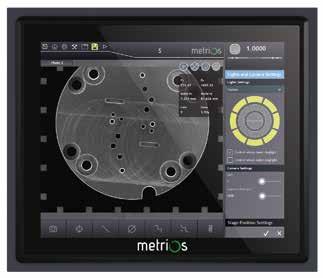

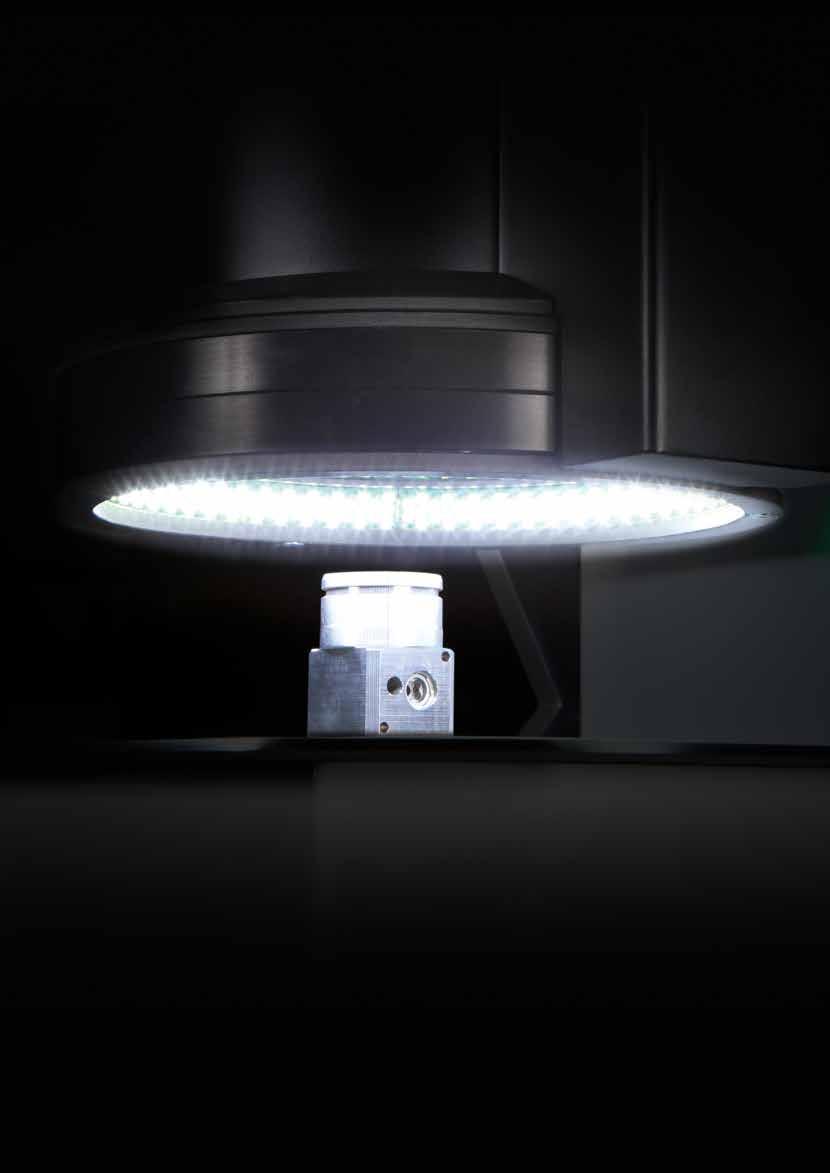

11 NOVÉ MOTORIZOVANÉ KRUHOVÉ OSVĚTLENÍ: pohybuje se směrem ke stolku a od stolku a je opatřeno automatickým seřizovacím systémem; mění úhel osvětlení pro optimální osvětlení každého povrchu; zvýrazňuje charakteristické rysy na měřeném dílu. KRUHOVÉ SVĚTLO NAHOŘE KRUHOVÉ SVĚTLO DOLE PROMÍTANÉ SVĚTLO ODRAŽENÉ SVĚTLO 11

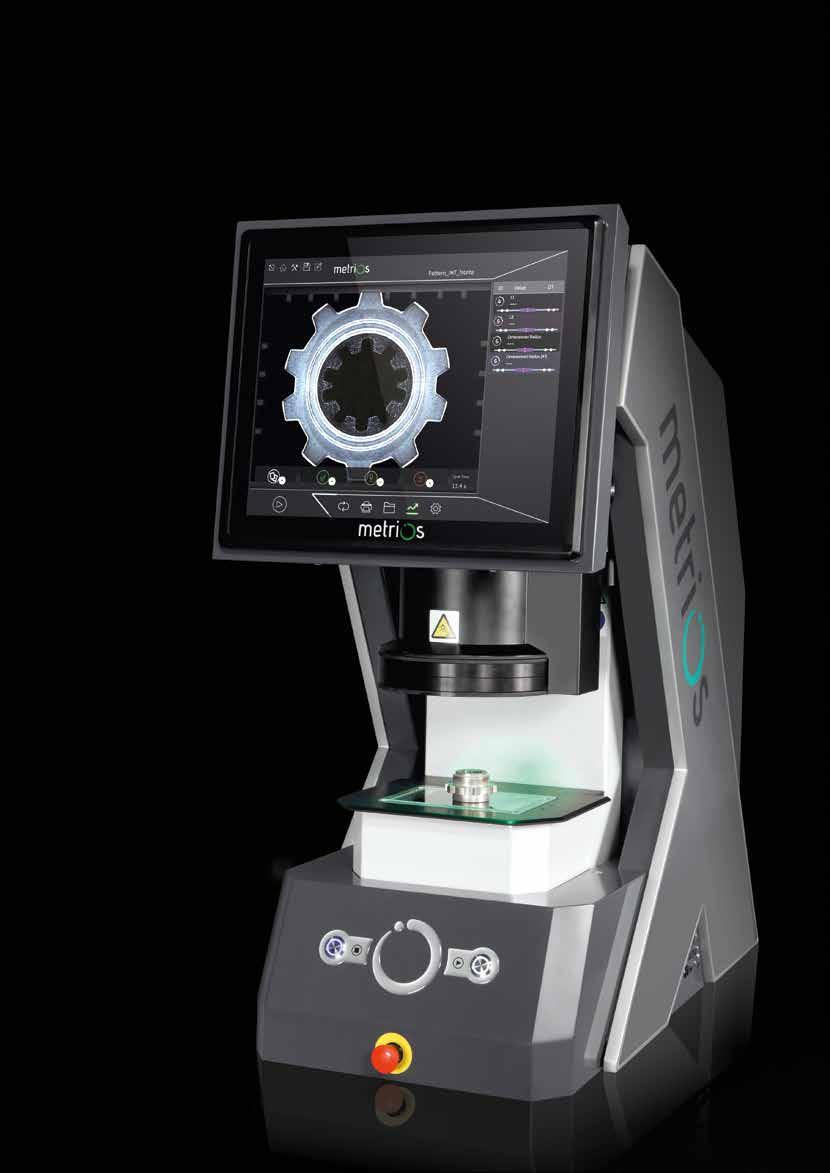

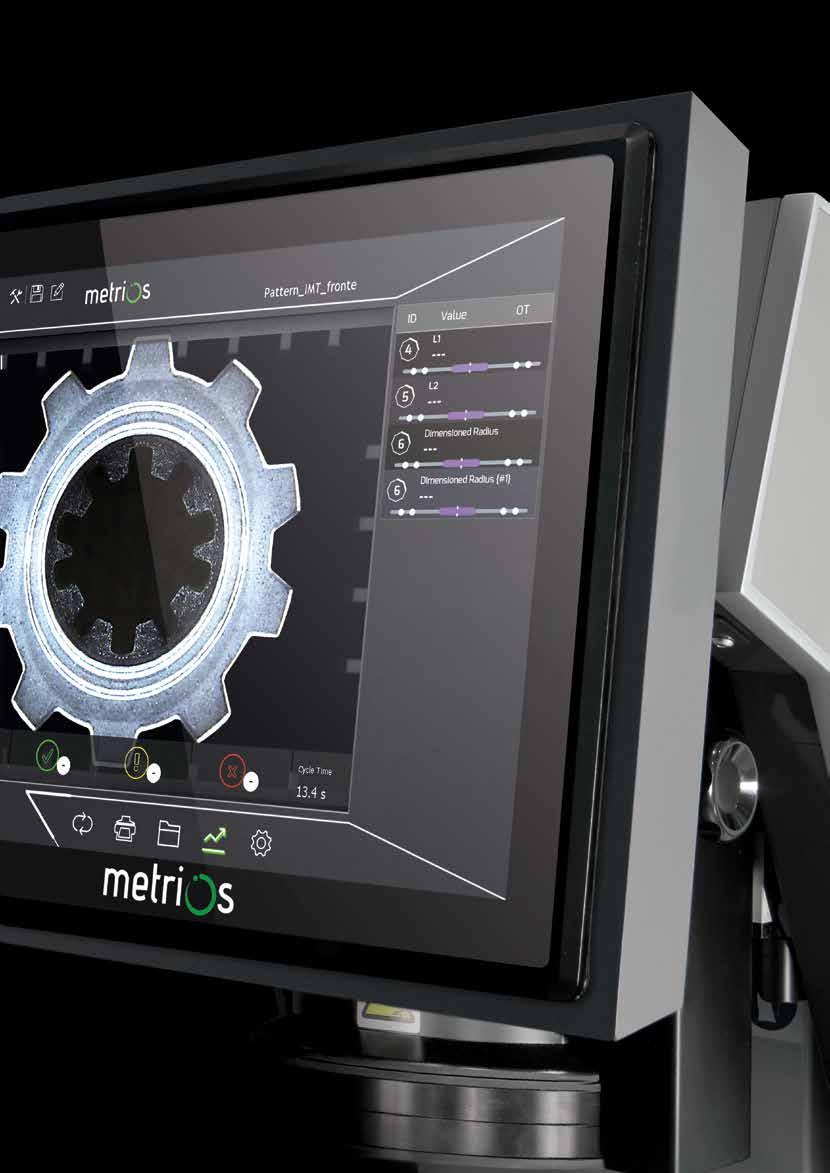

12 SNADNÝ JAKO TABLET, VÝKONNÝ JAKO DÍLENSKÝ MĚŘICÍ PŘÍSTROJ. PŘÍSTUP DIALOG INTERAKCE Každý den budete objevovat hodnotu tohoto špičkového přístroje ve vašem provozu. OKAMŽITÝ PŘÍSTUP Multidotyková průmyslová 17palcová obrazovka navržená pro snadnou viditelnost všech prvků a uživatelsky přívětivé rozhraní s intuitivním programováním pro usnadnění každodenního použití. KONSTRUKCE Inovační konstrukční postupy vedly k vyvinutí nástroje, který je schopen pracovat mimo metrologickou laboratoř. Jeho pevná rámová konstrukce ze slitiny oceli s výztužnými žebry chrání choulostivé součásti přístroje. ERGONOMIE Vkládací oblast poskytuje velký přístupový prostor pro ruce operátora. METRIOS má ideální velikost pro typické ovládání vestoje ve výrobním procesu. TECHNOLOGIE NA BÁZI NĚKOLIKA INTUITIVNÍCH GEST Přímka Rádius 12

13

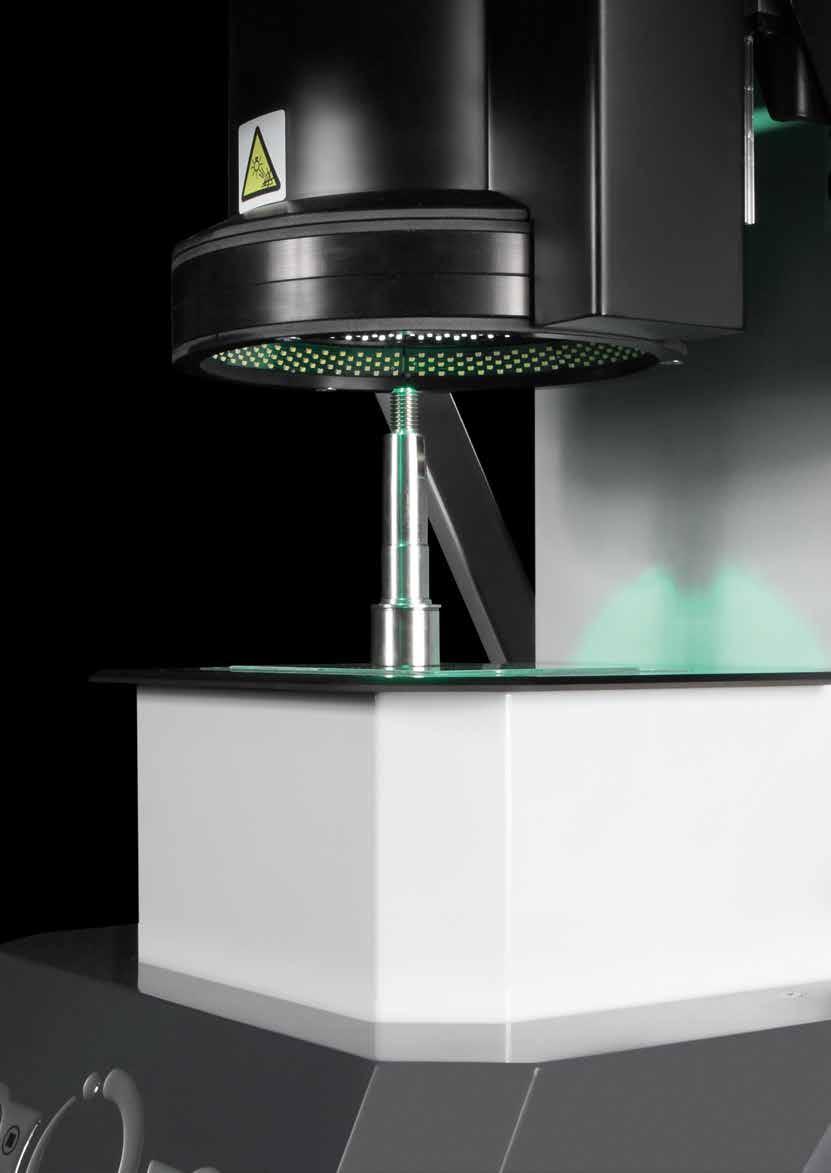

14 VERTIKÁLNÍ ZDVIH 100 MM Měřicí stolek se pohybuje vertikálně se zdvihem 100 mm a při vkládání a vyjímání kusů sjíždí dolů. Vertikální zdvih stolku je užitečný pro: měření dílců o značné tloušťce; využití opěrných prvků a přípravků tam, kde je to třeba; automatické zaostření na víceúrovňové prvky. Linie zaostření 100 mm efektivního zdvihu Největší vzdálenost mezi stolkem a optikou ve své kategorii. 14

15

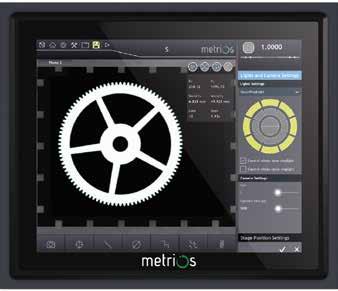

16 ZVĚTŠENÍ, ROZLIŠENÍ, KVALITA. ŽÁDNÉ OMEZENÍ POUŽITÍ. METRIOS JE SCHOPEN ZAJISTIT AŽ STONÁSOBNÉ ZVĚTŠENÍ Dostupných je mnoho verzí s širokým spektrem zorných polí a rozlišení. Za použití pouhého jednoho obrazu můžet METRIOS zachytit i ty nejjemnější detaily. Software zobrazí obraz celého dílu s vysokým rozlišením, který odhaluje úroveň čistoty a přítomnost jakýchkoliv otřepů či poškrábání. Objektiv přístroje minimalizuje zkreslení v jakémkoliv bodě v zorném poli a zajišťuje tak maximální přesnost. Nejen rychlý měřicí přístroj, ale také výkonný zvětšovací systém. 16

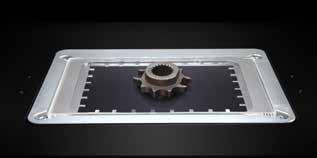

17 Strojní součásti Desky s plošnými spoji Hydraulické a pneumatické prvky Konektory Ozubená kola Hodinářské součástky Rotory Smontované díly Pružiny Těsnění 17

18 ZABUDOVANÝ STEP MASTER A TEPLOTNÍ SENZORY V dílenském prostředí není vždy řízená teplota, a proto je METRIOS vybaven integrovanou měrkou Step Master, která poskytuje zpětnou vazbu během měřicího cyklu. 40 Kromě toho podporují správnost všech měření 3 teplotní senzory. Tyto senzory zajišťují imunitu přístroje vůči typickým proměnlivým podmínkám dílenského prostředí. Díky zabudovanému step masteru je možné plně využít výhod tohoto přístroje určeného pro praktické použití v dílenském prostředí. METRIOS umožňuje operátorům vyměnit poškozené sklo měřicího stolku, aniž by bylo nutné provádět novou kalibraci pomocí externí řídicí jednotky, čímž dochází k úspoře typických nákladů na údržbu optických měřicích zařízení. 5 Minimální a maximální teploty v pracovním prostředí METRIOS je navržen tak, aby fungoval i mimo prostory s řízenou kvalitou prostředí. 18

19 MAXIMÁLNÍ VÝHODY V DÍLENSKÉM PROSTŘEDÍ TEPLOTNÍ SENZORY TEPLOTNÍ SENZORY TEPLOTNÍ SENZORY ZABUDOVANÝ STEP MASTER 19

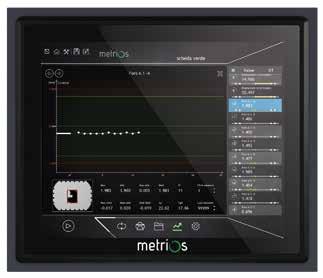

20 POŘIZOVÁNÍ DAT METRIOS pořizuje data automaticky a eliminuje tak lidské chyby, šetří čas a provádí analytické hodnocení výrobního procesu. AUTOMATICKÝ ZÁZNAM TRENDU MĚŘENÍ Graf znázorňuje trend každého jednotlivého rozměru, přičemž poskytuje následující informace: průměrný trend, maximální odchylka, průměrná odchylka, CP, CPK. OKAMŽITÁ TVORBA REPORTU Software je schopen vytisknout úplnou a zákaznicky přizpůsobitelnou zprávu nebo ji exportovat do formátu PDF. Histogram okamžitě zobrazuje, zda je každý jednotlivý rozměr v toleranci a skutečnou odchylku od jmenovité hodnoty. MOŽNOST PŘIPOJENÍ EXTERNÍCH ZAŘÍZENÍ METRIOS může shromažďovat data z externích zařízení připojených bezdrátově, či přes USB. Tímto způsobem je možné do reportu doplnit údaje, které typicky nejsou získávány optickým měřicím přístrojem, např. hmotnost, drsnost nebo hloubku slepých děr. USB SPOJENÍ 20

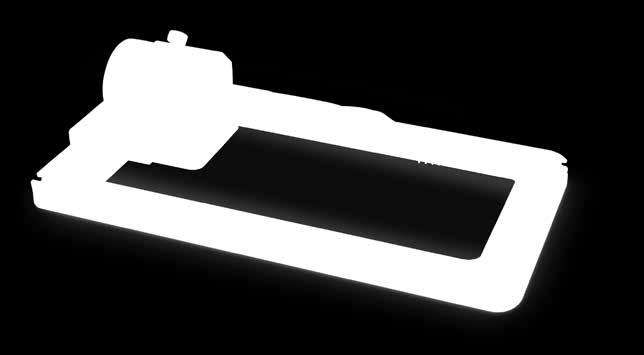

21 PŘÍSLUŠENSTVÍ METRIOS může být dodán se sadou příslušenství pro upnutí i těch nejsložitějších prvků. Velký zdvih v ose Z nepředstavuje žádná omezení pro jakékoli polohování kusů. Příklad upnutí s koníkem Příklad upnutí pomocí kleštiček namontovaných na otočném stolku s úhlovou děličkou 21

22 TECHNICKÁ DATA MODEL METRIOS MT2525 METRIOS MT7560 METRIOS MT7575 METRIOS MT1108 METRIOS MT75S METRIOS MT100S Maximální velikost dílce v ose X-Y 25x25 mm 75x60 mm 75x75 mm 110x80 mm 75x260 mm 100x280 mm Maximální velikost dílce v ose Z 100 mm 100 mm 100 mm 100 mm 70 mm 70 mm Maximální hmotnost dílu 0,8 kg 0,8 Kg 0,8 Kg 0,8 Kg 2 Kg 2 Kg Přesnost měření* 3 μm 5 µm 4 µm 5 µm 5/7 µm** 5/7 µm** Opakovatelnost měření* 1 μm 2 µm 2 µm 2 µm 2/3 µm*** 2/3 µm*** Hmotnost přístroje 95 kg 95 Kg 95 Kg 95 Kg 100 Kg 100 Kg Napájení /60 V-Hz /60 V-Hz /60 V-Hz /60 V-Hz /60 V-Hz /60 V-Hz Šířka x Hloubka x Výška 400x800x900 mm 400x800x900 mm 400x800x900 mm 400x800x900 mm 400x800x900 mm 400x800x900 mm * ±2σ při teplotách +20 ± 1,0 C na čistém a upraveném povrchu. ** 5 μm při snímání na pevném stolku / 7 μm při snímání na pohyblivém stolku (pořízení několika obrazů). *** 2 μm při snímání na pevném stolku / 3 μm při snímání na pohyblivém stolku (pořízení několika obrazů). OBLAST POUŽITÍ PŘÍSTROJŮ METRIOS MT2525 MT7560 MT7575 MT11080 MT75S MT100S Nejlepší rozlišení pro mikrosoučástky Pro univerzální použití s nejlepším poměrem kvality a ceny Pořízení detailů i nejmenších součástek Ideální pro velké dílce až do 100 mm Opatřen stolkem posuvným v ose X a poskytuje širokou pracovní plochu za optimální cenu Opatřen stolkem posuvným v ose X a kombinuje vynikající pracovní plochu s vysokým rozlišením Všechny modely je možno vybavit motorizovaným prstencovým osvětlovacím systémem. METRIOS je k dispozici jako samostatné řešení nebo může být zabudován do pracovní stanice pro zajištění provozní podpory. 22

23 PRACOVNÍ STANICE Průmyslová multidotyková obrazovka poskytuje maximální komfort ovládání při stání Praktická pracovní plocha pro pokládání výkresů, dílců a dalších nástrojů Pracovní stanice Druhý monitor (volitelný) Pohodlnost programování vsedě, s plným přístupem k přístroji ROZMĚRY PRACOVNÍ STANICE 2900 mm 950 mm 1400 mm 23
