1 Traktory výrobní program 07

2 Obsah Rodinné setkání. Výroba 4 CPS CLAAS POWER SYSTEMS 6 XERION TRAC / TRAC VC 8 XERION 4000 SADDLE TRAC 0 AXION AXION ARION ARION ATOS ELIOS 40-0 NEXOS FL / FL C TELEMATICS 8 Systémy řízení 30 Servis & náhradní díly 3 Technické údaje 34 Již téměř 5 let jsou traktory důležitou součástí naší produktové nabídky. Za tu dobu se traktorová rodina CLAAS postupně rozrostla a nyní nabízí na výběr více než 50 modelů, které splní všechna Vaše přání. 3

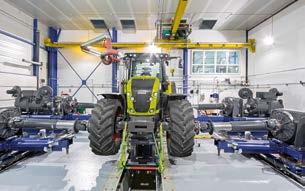

3 Výroba Z dobré rodiny. Ať už ve francouzském Le Mans, indickém Chandigarh. nebo německém Harsewinkelu každých pár minut opustí jednu z jedenácti výrobních linek po celém světě jeden stroj CLAAS. Pro všechny výrobní závody platí stejně vysoké požadavky na kvalifikaci zaměstnanců, montážní technologii a v neposlední řadě na logistiku a systémy, bez kterých by celý výrobní proces nemohl dobře fungovat. Také v závodu v Le Mans, kde se vyrábějí traktory, probíhá mnoho výrobních procesů automatizovaně tak, že do sebe různé pracovní kroky perfektně zapadají. Rozsáhlý přepravní systém dopravuje díly na minutu přesně do další montážní stanice. V testovacím centru, nacházejícím se pouze několik kilometrů od traktorového závodu, se testují novinky a neustále se vylepšuje stávající technika. Simulují se zde nejtvrdší podmínky nasazení a zatížení, které musí absolvovat každý traktor CLAAS společně s obsáhlým praktickým testem. Na testovací stanici Driveline testovacího centra lze provádět na všech traktorech CLAAS zátěžové testy s maximálním výkonem 500 kw na jedno kolo a vedlejší pohon. Nejmodernější technika umožňuje zároveň simulaci nejrůznějších cyklů provozu. Tyto testovací cykly byly dlouhodobě shromažďovány a zaznamenávány na skutečných strojích zemědělské praxe. 4 5

4 CPS CLAAS POWER SYSTEMS CPS CLAAS POWER SYSTEMS. Optimální pohon pro ty nejlepší výsledky. Vývoj strojů u firmy CLAAS je charakterizován neustálým úsilím o ještě vyšší účinnost, větší spolehlivost a optimální hospodárnost. To platí samozřejmě pro všechny komponenty traktoru CLAAS. Rozhodující význam má přitom hnací systém. A k němu patří více, než jen silný motor. Pod názvem CLAAS POWER SYSTEMS (CPS) kombinuje CLAAS ty nejlepší komponenty do jednoho hnacího systému. Maximální výkon vždy tam, kde je zapotřebí. Ideálně přizpůsobený pracovnímu systému, s úsporou paliva a s rychlou návratností investic. Inteligence síly Všechny komponenty do sebe perfektně zapadají tak, aby výkon stroje co nejpřesněji odpovídal daným pracovním podmínkám. Síla, když je zapotřebí. To nazýváme inteligencí síly. = Síla Důležitou součástí CPS je inteligentní řízení motoru. Zajišťuje dokonalé využití energie při nízké spotřebě paliva. + Inteligence CPS smysluplně kombinuje veškeré parametry pracovního systému a systému pohonu. Tak se určité komponenty, které jsou pro danou práci důležité, cíleně aktivují a redukcí jiných, momentálně nepotřebných spotřebičů, rezervy energie mobilizují. 6 7

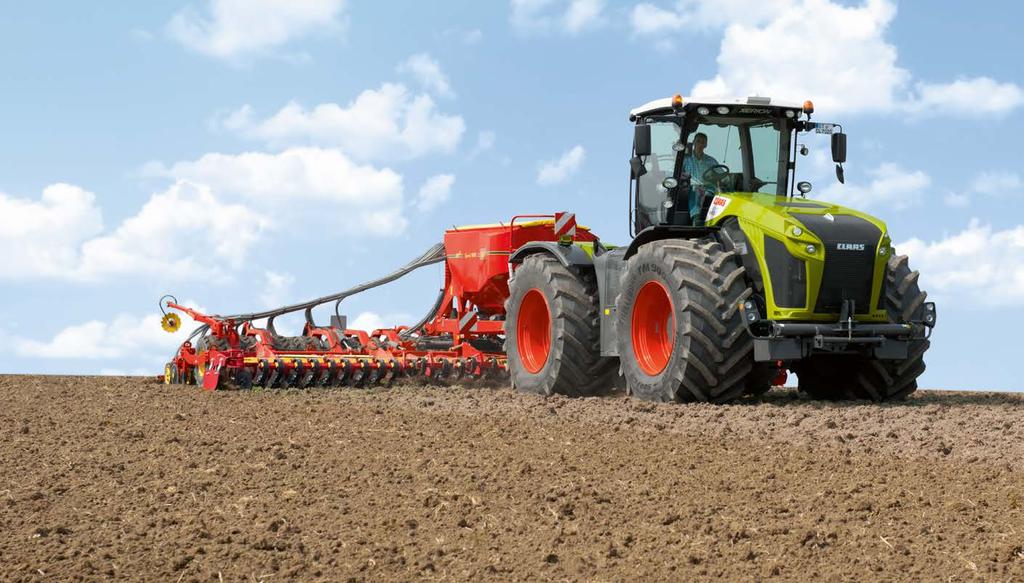

5 XERION TRAC / TRAC VC XERION TRAC / TRAC VC. Stabilní velikost. Věříme, že velikost znamená vše za předpokladu, že také vše dokáže. Velký traktor XERION to dokazuje působivým výkonem motoru až 530 k, který využívá díky četným inteligentním systémům zvláště efektivně a se svými čtyřmi stejně velkými, poháněnými koly přenáší tento výkon také spolehlivě na půdu Motor Mercedes-Benz OM 47 LA (XERION 5000 / 4500), max. 530/490 k OM 470 LA (XERION 4000), max. 435 k Jednodílná kapota motoru 3 Reverzační hydraulický ventilátor 4 XERION 5000 / 4500: objem palivové nádrže 930 l, nádrž na močovinu o objemu 90 l; XERION 4000: objem palivové nádrže 740 l, volitelně přídavná nádrž o objemu 90 l; nádrž na močovinu o objemu 90 l 5 Šroubovaná konstrukce rámu 6 Rozvor náprav mm s průměrem pneumatik až.60 mm 7 Až šest zadních hydraulických přípojek, na přání 90 kw hydraulická soustava 8 Jmenovitý výkon k dispozici na vývodovém hřídeli,.000 ot/min vývodového hřídele při otáčkách motoru.730 ot/min 9 Čelní zvedací závěs s regulací výšky a hloubky 0 Ergonomická loketní opěrka a multifunkční ovládací páka CMOTION. Poloaktivní odpružení kabiny (na výběr 3 stupně) Dle ECE R 0 6-válcové motory Mercedes-Benz a převodovka ZF-Eccom efektivně přenášejí výkon na všechna čtyři hnací kola. Poloaktivní odpružení kabiny zajišťuje při jakémkoliv použití vylepšený jízdní komfort. Verze TRAC s kabinou fixovanou pevně mezi nápravami je ideální pro těžké tažné práce na poli. Verze TRAC VC (Variable Cab) nabízí díky řešení otočného řízení dodatečné možnosti využití s vysokým pohodlím. 8 9

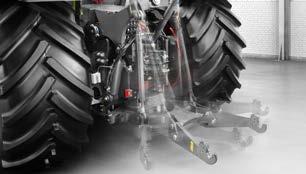

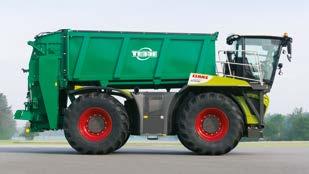

6 XERION 4000 SADDLE TRAC XERION 4000 SADDLE TRAC. Nosič nástaveb. U koncepce SADDLE TRAC se kabina nachází nad přední nápravou. Tak vzniká za kabinou velký prostor pro různé možnosti využití: Aplikace a zapracování kejdy / substrátu Setí a hnojení Rozmetání hnojiva S různými konstrukcemi nádrží je SADDLE TRAC zcela samojízdná technika Motor Mercedes-Benz OM 470 LA, max. 435 k Převodovka ZF-Eccom, plynulá 3 Dvě řídící nápravy, navrženy každá pro 5 t a až 50 km/h 4 Hydraulické blokování výkyvné nápravy 5 Konstrukce rámu z plných profilů s přišroubovanými příčnými nosníky 6 Velký nástavbový prostor za kabinou 7 Výkyvný zadní zvedací závěs pro práce mimo podélnou osu 8 Hydraulická soustava s výkonem 90 kw s max. průtočným množstvím 50 l/min 9 Komfortní kabina s nízkou hladinou hluku (max. 69 db) 0 Ergonomická loketní opěrka s multifunkční ovládací pákou CMOTION Intenzivní osvětlení s až dvanácti světlomety vpředu a osmi vzadu TELEMATICS pro profesionální dokumentaci Dle ECE R mm (vč. zvedacího závěsu) Max mm 55 mm 63% 37% 3600 mm S rozvorem náprav 3,6 m a zatížením náprav až 5 t nabízí SADDLE TRAC dostatek kapacity pro nástavby. Spolu s vybranými partnery nabízí CLAAS s verzí kabiny SADDLE TRAC rozmanitá řešení pro aplikaci substrátu. Výkyvný zadní zvedací závěs umožňuje využití pracovních nástrojů také při jízdě šetrné k půdě s nářadím mimo podélnou osu. Loketní opěrka s multifunkční ovládací pákou CMOTION umožňuje klidné uvolnění paže a ruky i pohodlné řízení důležitých funkcí. 0

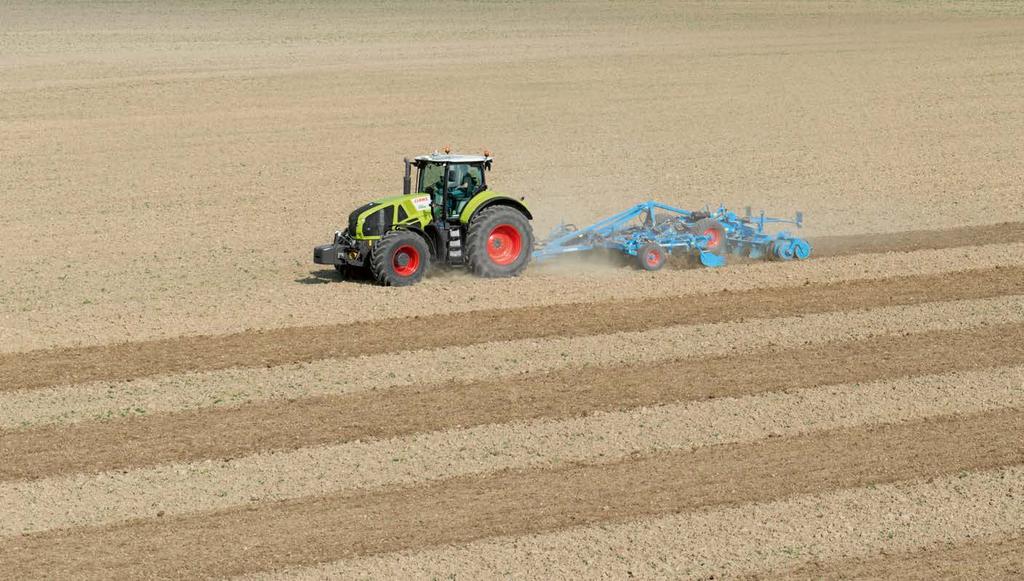

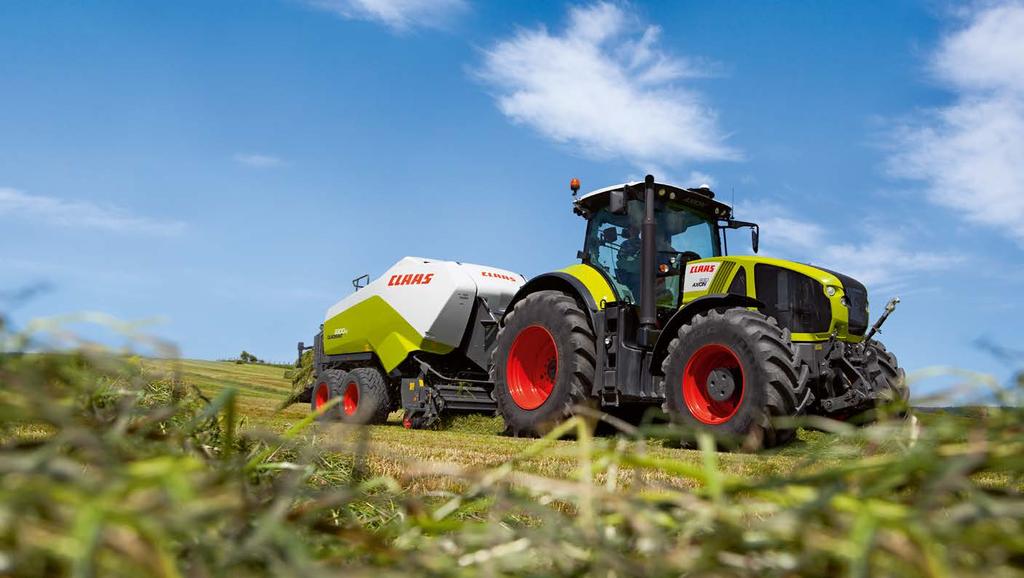

7 AXION AXION 900. Opravdových 400 koní. Když se obrovská tažná síla spojí s nejvyšším možným komfortem obsluhy a nabídne takový výkonový potenciál, jakému není jiný roven - potom se jedná o AXION Motor FPT s výkonem až 40 koní Plynulá převodovka CMATIC 3 Pojezdová rychlost 50 km/h nebo 40 km/h při snížených otáčkách motoru 4 Zadní kola: průměr až,5 m 5 Celková délka pouhých 5,60 m 6 Vývodový hřídel.000 ECO 7 Až osm rozvaděčů 8 Paralelogramově odpružená přední náprava s integrovanými brzdami 9 Plně integrovaný čelní zvedací závěs se zvedací silou až 6,5 t 0 Mechanické čtyřbodové odpružení kabiny Až 8 pracovních LED světlometů Automatický systém řízení GPS PILOT Dle ECE R 0 Mohutný rám pro uchycení přední nápravy a speciálně strukturovaný blok motoru dokonale pohlcují všechny rázy vznikající při práci na poli. Žádný další pomocný rám již není třeba. Široká škála přídavných závaží pro přední i zadní nápravu dokáže optimálně přizpůsobit AXION 900 každému způsobu využití. Vše pod kontrolou, vše pod dohledem: loketní opěrka s integrovanou multifunkční ovládací pákou CMOTION a terminálem CEBIS. Zadní pneumatiky s šířkou až 900 mm a průměrem,5 m zaručují efektivní přenos tahového výkonu. 3

8 AXION AXION 800. Mluví sám za sebe. Traktor, jehož přednosti mluví samy za sebe. Ovládání, které není hádankou. Pohodlí, díky kterému se zdají být dlouhé pracovní dny krátké. Inteligentní pracovní síla, která splňuje všechny požadavky Sedm modelů s maximálním výkonem 05 až 95 k a krouticím momentem až.76 Nm Elektronické ovládání ventilátoru Visctronic 3 Stage IV (Tier 4) motor FPT obsahuje: Čtyřventilová technika Vysokotlaké vstřikování Common-Rail Chladič plnicího vzduchu a turbodmychadlo s proměnnou geometrií nastavení lopatek (VGT) Plně integrovaný systém SCR a DOC (oxidační katalyzátor) 4 Konstrukce motoru s integrovanou nádrží motorového oleje 5 Převodovka se stupni řazenými pod zatížením HEXASHIFT nebo plynulá převodovka CMATIC 6 Vývodový hřídel.000 ECO 7 Integrovaný čelní zvedací závěs s regulací polohy, čelním vývodovým hřídelem, vývody hydrauliky a externím ovládáním 8 Aktivně odpružená a větraná sedadla řidiče 9 Automatický systém řízení GPS PILOT Dle ECE R 0 Vybavení CEBIS s multifunkční loketní opěrkou, CMOTION a elektronicky ovládanými rozvaděči. Vybavení CIS s multifunkční loketní opěrkou, DRIVESTICK a mechanicky ovládanými rozvaděči. Odpružená přední náprava PROACTIV, odpružený čelní a zadní zvedací závěs, čtyřbodové odpružení kabiny a velmi komfortní sedadlo řidiče. Jedinečná multifunkční ovládací páka CMOTION. Snadnější ovládání díky tříprstové koncepci ovládání. 4 5

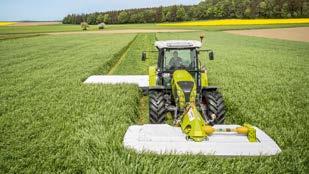

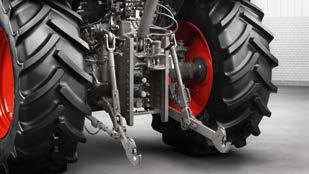

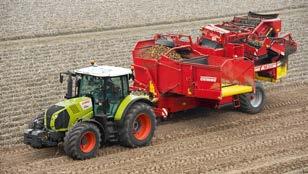

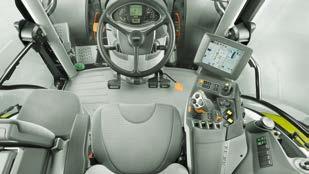

9 ARION ARION Protože on to umí. Technika velkých traktorů v kompaktním formátu. S výrobními řadami ARION 600 a 500 nabízí CLAAS techniku a komfort velkých traktorů CLAAS v rozsahu výkonu od 40 do 84 k válcový motor o objemu 4,5 l s výkonem 63 k a 6-válcový motor o objemu 6,8 l s výkonem 84 k Elektronické ovládání ventilátoru Visctronic 3 Stage IIIB (Tier 4i) motory DPS-Power-Tech-PVX obsahují: Čtyřventilová technika Vysokotlaké vstřikování Common-Rail Chladič plnicího vzduchu a turbodmychadlo s proměnnou geometrií nastavení lopatek (VGT) Chlazení zpětného vedení výfukových plynů (EGR) a filtr pevných částic (DPF) 4 Koncepce polorámu byla navržena pro ta největší zatížení a vysokou flexibilitu 5 Převodovka HEXASHIFT nebo plynulá převodovka CMATIC 6 Integrovaný čelní zvedací závěs s regulací polohy, čelním vývodovým hřídelem a externím ovládáním 7 Odpružení přední nápravy PROACTIV 8 Čtyřbodové odpružení kabiny 9 Vybavení pro ISOBUS 0 Automatický systém řízení GPS PILOT Dle ECE R 0 4-válcové modely výrobní řady ARION 500 s výkonem až 63 koní zaujmou ještě větší mnohostranností a potenciálem síly. Výrobní řada ARION 600 / 500 je také k dispozici s plynulou technikou převodovky CMATIC. To je nové měřítko v této výkonnostní třídě. Vybavení CEBIS s multifunkční loketní opěrkou, ovládací pákou CMOTION, elektronicky ovládanými hydraulickými rozvaděči a CLAAS SEQUENCE MANAGEMENT. Vybavení CIS s multifunkční opěrkou, ovládáním DRIVESTICK, mechanicky ovládanými hydraulickými rozvaděči s dvěma přídavnými elektronicky ovládanými rozvaděči. 6 7

10 ARION ARION 400. Tak, jak chcete Vy. Každý den přináší nové výzvy, nikdo to nezná lépe než Vy. Proto potřebujete traktor, který s Vámi bude spolupracovat. Nechcete ale jeden z mnoha. Chcete takový, který umí přesně to, co od něj budete očekávat nic více, nic méně. ARION 400 je přesně takový, jaký potřebujete. Tak, jak chcete Vy. 4-válcové turbomotory FPT, max. výkon 90 až 40 koní Převodovka QUADRISHIFT s 6 V / 6 R nebo převodovka HEXASHIFT s 4 V / 4 R 3 Automatický systém řazení QUADRACTIV nebo HEXACTIV 4 Max. hydraulický výkon 0 l/min se systémem Load-Sensing a s přípojkami Power-Beyond, s až šesti hydraulickými rozvaděči 5 K dispozici až tři volby otáček vývodového hřídele 540 / 540 ECO /.000 a s automatickým systémem vývodového hřídele na přání 6 Na výběr jsou čtyři verze kabin: kabina PANORAMIC, kabina s vysokou střechou, kabina s nízkou střechou s minimální celkovou výškou,5 m, 5-sloupková kabina, která je ideální pro použití v komunální sféře 7 Informační systém CLAAS (CIS) 8 Odpružení přední nápravy PROACTIV 9 Dynamické řízení 0 CSM (CLAAS SEQUENCE MANAGEMENT) GPS PILOT a GPS COPILOT Dle ECE R 0 Kabina PANORAMIC nabízí čelní sklo o velikosti,4 m a umožňuje 90 výhled na čelní nakladač. Masivní a úzká konstrukce litinového rámu s integrovanou nádrží motorového oleje eliminuje reakce čelního zvedacího závěsu, čelního nakladače a přední nápravy. Multifunkční ovládací páka umožňuje ještě snadnější a pohodlnější ovládání převodovky, čelního nakladače, zadního zvedacího závěsu a hydraulických rozvaděčů. Barevný monitor CIS v A-sloupku je umístěn optimálně ve Vašem zorném poli. Monitor zobrazuje všechny důležité informace o traktoru. 8 9

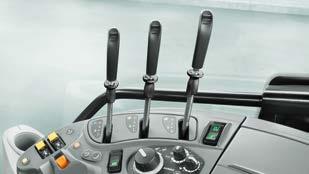

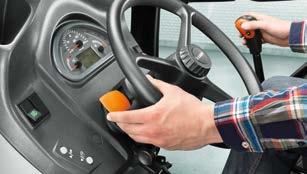

11 ATOS ATOS Patří do rodiny. Říká se, že rodinu si člověk nevybere. Vy teď můžete! Její výkon, který bude přesně odpovídat Vašim požadavkům. Její ovládání, snadné, bez zbytečných složitostí. Její pocit z jízdy, který je skutečně CLAAS. To vše patří do naší rodiny a také do té Vaší. ATOS Šest modelů s výkonem 76 až 09 koní 3-válcové, nebo 4-válcové motory se vstřikováním Common-Rail 3 Palivová nádrž s max. 50 l 4 Převodovka s až třiceti stupni, dvěma nebo třemi převodovými stupni řazenými pod zatížením (TWINSHIFT / TRISHIFT) 5 Otáčky zadního vývodového hřídele 540/540 ECO a.000/.000 ECO 6 Diskové brzdy na všech čtyřech kolech 7 Zadní zvedací závěs se zvedací silou až 5,4 t 8 Až čtyři hydraulické rozvaděče 9 Integrovaný čelní zvedací závěs a přední vývodový hřídel 0 K dispozici konzola pro čelní nakladač CLAAS Čtyřsloupková kabina Prosklené střešní okno 6 Dle ECE R 0 Díky pouhým čtyřem sloupkům nabízí kabina vynikající výhled do všech stran pracovního prostoru. ATOS je vybaven hydraulickým čerpadlem s výkonem 55 l/min. K dispozici jsou tři mechanické a jeden elektronicky ovládaný rozvaděč. Integrovaný čelní zvedací závěs nabízí možnost sklopení dolních ramen, čímž je možné zmenšit délku traktoru. Maximální zvedací síla dosahuje,4 t. Zadní zvedací závěs je vybaven mechanickou nebo elektronickou regulací. Podle modelu dosahuje maximální zvedací síla 3,5 až 5,4 t. 0

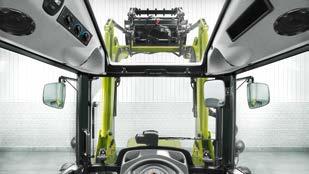

12 ELIOS 40-0 ELIOS 00. Padne jako žádný jiný. V úzkých stájích nebo na strmých svazích je potřeba traktor ve správném formátu. ELIOS je díky svému nízko uloženému těžišti a malé výšce vhodný pro práci v místech, která jsou pro klasické traktory nedosažitelná. Čelní nakladač, elektronicky ovládané rozvaděče a přední vývodový hřídel rozšiřují jeho možnosti využití. Kompaktnost a obratnost všude tam, kde je potřeba: ELIOS válcové turbomotory FPT, max. výkon 75 až 03 koní Na výběr čtyři převodovky s až 4 převody, TWINSHIFT a REVERSHIFT 3 Pohon všech kol, nebo pohon zadních kol 4 Hydraulický výkon 59 l nebo 85 l/min pro zadní zvedací závěs a hydraulické rozvaděče 5 Až tři mechanicky, nebo čtyři elektronicky ovládané rozvaděče 6 Zadní vývodový hřídel 540, 540/540 ECO nebo 540/ Na výběr tři verze: bez kabiny, kabina se střešním oknem a kabina bez střešního okna 8 Mechanický nebo elektronický zadní zvedací závěs s maximální zvedací silou 3, t 9 Na přání integrovaný čelní zvedací závěs se zvedací silou,8 t, přední vývodový hřídel.000, nebo 540 ECO 0 K dispozici konzola pro čelní nakladač CLAAS Dle ECE R 0 Díky malému poloměru otáčení 3,47 m a nízké celkové výšce s kabinou (od,43 m) je vhodný také do nízkých a úzkých budov farem. Střešní okno FOPS nabízí volný výhled na čelní nakladač. Celková ergonomie kabiny a dobrý výhled do stran zajišťují uvolněné držení těla. Díky reverzaci změny směru jízdy REVERSHIFT můžete téměř zapomenout na spojkový pedál. Pro větší pohodlí a přesnost je možné vybavit ELIOS na přání až čtyřmi elektronicky ovládanými rozvaděči. 3

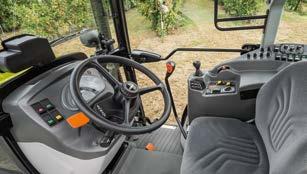

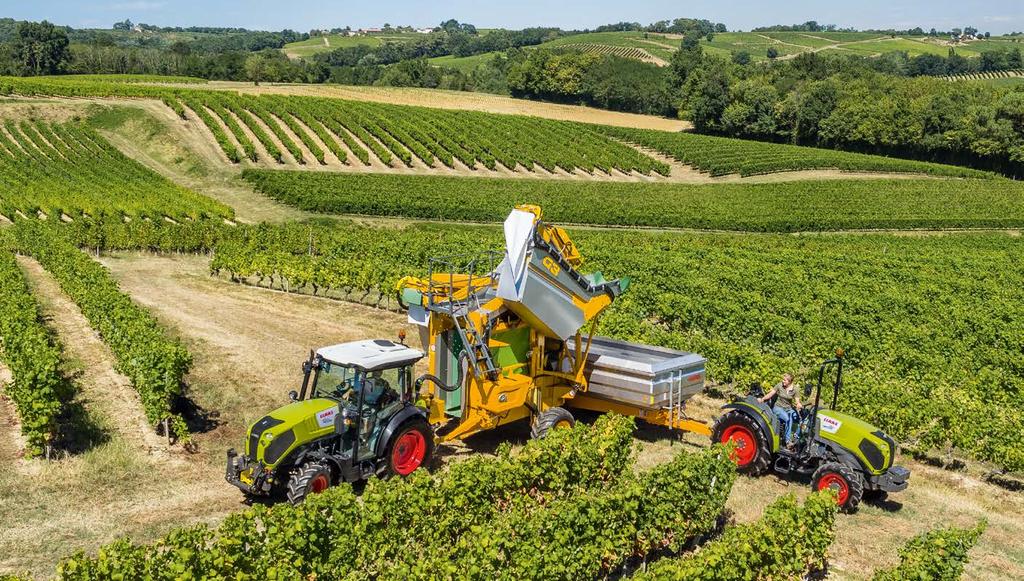

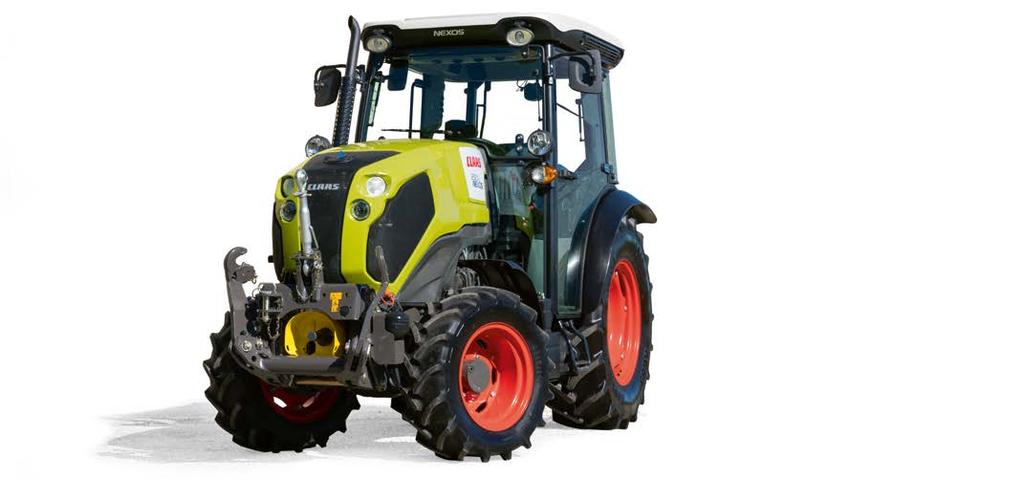

13 NOVINKA NEXOS 00. NEXOS 50-0 Malé rozměry, velký výkon. Silnější, efektivnější, obratnější. V sadech, vinicích, nebo v komunální sféře nový NEXOS se vždy přizpůsobí Vašim požadavkům a pracovním postupům. Velikost má mnoho podob. Pět 4-válcových modelů, max. výkon motoru od 75 do koní Minimální celková šířka,00 m - NEXOS VE,,6 m - NEXOS VL a,45 m - NEXOS F 3 Na výběr pět variant převodovek 4 Řazení změny směru jízdy REVERSHIFT pro větší komfort 5 Maximální zvedací síla 3, t (modely VE max.,5 t) na připojovacích bodech zadního zvedacího závěsu 6 Otáčky vývodového hřídele: 540/540E nebo 540/ Čtyři elektronicky ovládané rozvaděče s ovládáním křížovou ovládací pákou přes ELECTROPILOT a dva kolébkové spínače 8 Hydraulický výkon 60 l nebo 87 l/min pro zadní zvedací závěs a hydraulické rozvaděče 9 Čelní zvedací závěs s integrovaným předním vývodovým hřídelem 0 Klimatizace pro příjemné pracovní prostředí Filtr s filtrační vložkou aktivního uhlí pro dodatečnou ochranu řidiče při postřikových pracích Dle ECE R 0 Větší obratnost: Díky jeho ultra úzké šířce se NEXOS přizpůsobí také velmi úzkým řádkům Zvládnout více: s výkonem motoru až k pro náročnou práci. Pohyblivější: Vychutnejte si přednosti olejem chlazené lamelové spojky ve zjednodušeném vybavení převodovky. Více komfortu: NEXOS s REVERSHIFT, TWINSHIFT, elektronicky ovládanými rozvaděči a zadním zvedacím závěsem. 4 5

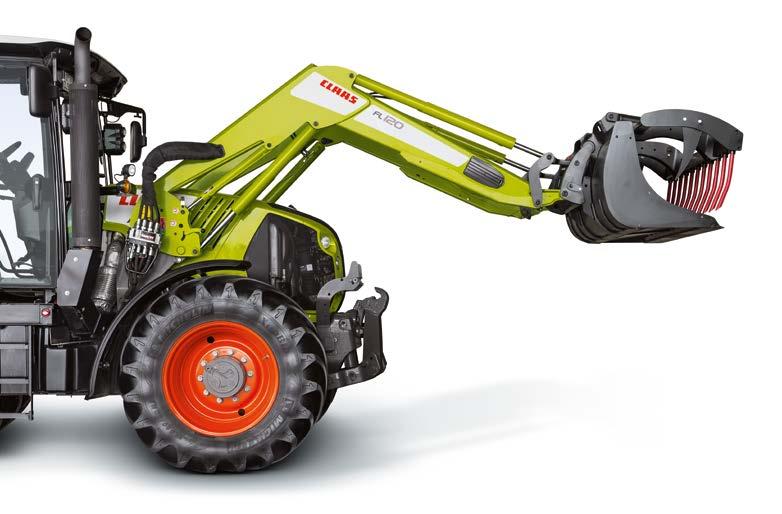

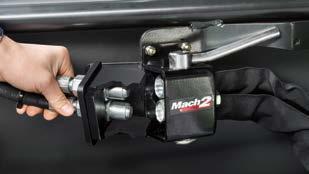

14 FL / FL C 0-40 Čelní nakladače CLAAS. Vše v dosahu. Čelní nakladače CLAAS jsou známé pro svůj vysoký výkon, nejlepší soulad s traktorem a pro své inovace. Výrobní řady FL a FL C nabízí ještě vyšší komfort, delší životnost a větší bezpečnost Na výběr komfortní varianty ovládání: PROPILOT, FLEXPILOT, TECHPILOT, ELECTROPILOT. Zařízení pro rychlé připojení hydraulické a elektrické soustavy MACH 3 Systém FITLOCK pro rychlé, bezpečné a komfortní připojení a odpojení 4 Tlumení kmitů SHOCK ELIMINATOR 5 Integrovaná vedení pro dobrý výhled a zamezení poškození 6 Systém SCS: synchronizuje třetí funkci s naklopením či vyklopením lopaty 7 Funkce ACS pro automatické přestavení nářadí 8 Systém SPEEDLINK pro plně automatizované připojení a odpojení veškerého nářadí také s hydraulickou a elektrickou funkcí Vedle čelních nakladačů FL s hydraulickým systémem automatického vyrovnávání nabízí CLAAS také výrobní řadu FL C s mechanickým systémem automatického vyrovnávání. Výborný výhled na pracovní prostor díky skleněnému střešnímu oknu FOPS (Falling Object Protective Structure). Ploché těsnění spojovacího zařízení rychlospojky MACH a MACH zabraňují úniku oleje při spojování. FASTLOCK pro hydraulické uzamčení nářadí z kabiny. 6 7

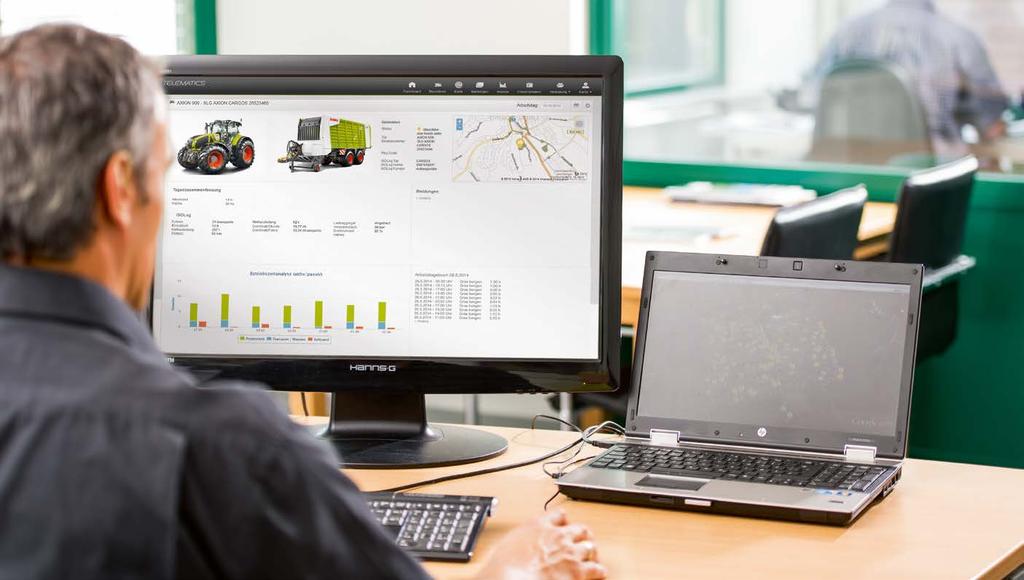

15 TELEMATICS TELEMATICS. TELEMATICS. TELEMATICS se vyznačuje přehledným designem a intuitivním ovládáním. Všechna data o strojích máte kdykoli pod dohledem. Navíc můžete vybírat ze tří různých balíčků (Basic - základní, Advanced - pokročilý a Professional - profesionální). TELEMATICS tak může růst společně s Vašimi požadavky. Automatická dokumentace. TELEMATICS ON IMPLEMENT (TONI). Dálková diagnostika. Aplikace TELEMATICS App. Automatická dokumentace je rozšířením funkcí TELEMATICS. Bez činnosti řidiče přenáší na server jednotlivá pracovní data, která jsou zde dále zpracovávána pro další použití. Všechny relevantní údaje o stojích je možné exportovat ve formátu IsoXML. S TONI nezaznamenáváte pouze celková relevantní data o traktoru, získáte navíc všechna zachycená data o pracovním nářadí. Tato technika se nevztahuje pouze na stroje CLAAS, TONI lze použít také u pracovních nářadí jiných výrobců. S dálkovou diagnostikou CLAAS získáte drahocenný čas. Servisní pracovníci mají prostřednictvím internetu přímý přístup ke všem výkonnostním a elektronickým parametrům Vašeho stroje. V případě problému je možné provést řešení i na dálku. Pokud je potřeba přijet přímo na místo, jsou již všechny potřebné informace předem k dispozici a lze se tak předem vybavit potřebnými náhradními díly. Abyste mohli používat TELEMATICS také na cestách, nabízí CLAAS aplikaci App pro chytré telefony s operačními systémy ios a Android. Tato aplikace nabízí stejnou filozofii ovládání jako domovská stránka a pomocí moderního řízení Vás provede třemi kroky: informovat, analyzovat, optimalizovat. 8 9

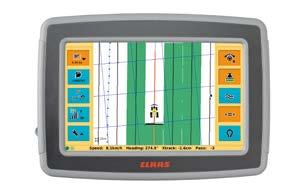

16 Systémy řízení Systémy řízení. Systémy řízení. Ani velmi dobrý řidič nemůže mít neustále vše pod kontrolou. Pro navádění, měření a přehled máme ty správné systémy. Tam, kde jsou potřeba na poli. Terminál S0. Terminál S7. GPS PILOT FLEX. AUTO TURN. S0 je terminál CLAAS určený pro profesionální uživatele. Je vybaven velkým dotykovým 0,4" displejem s vysokým rozlišením a nabízí široký rozsah funkcí. S terminálem S0 tak můžete současně s ovládáním systému řízení řídit také pracovní nářadí kompatibilní s ISOBUS a připojit k němu až čtyři analogické kamery, jako je CLAAS PROFI CAM. Se základním terminálem S7 se dostanete na nejnovější technickou úroveň, chcete-li Váš terminál použít výhradně pro ovládání paralelního řízení nebo automatického řízení. Terminál S7, který je vybaven dotykovým 7" displejem s vysokým rozlišením, splňuje všechny funkce, které poskytoval také předchozí terminál S3. Automatický volant GPS PILOT FLEX je možné používat v různých strojích. V době sklizně jej tak lze využít ve sklízecí mlátičce či řezačce a nakonec může být zapojen do traktoru. GPS PILOT FLEX můžete používat také ve starších strojích CLAAS i ve strojích vyrobených jinými výrobci. Funkce AUTO TURN umožňuje automatické otáčení stroje na souvrati. Ten je tak rychleji přesně ve zvolené stopě, vyvaruje se přesahům a může se tak plně soustředit na nastavení pracovního nářadí. S virtuální linií souvrati v terminálu S0 je AUTO TURN dokonce ještě pohodlnější. 30 3

17 Servis & náhradní díly Aby vše běželo tak, jak má. Servis a náhradní díly CLAAS. Vaše požadavky narůstají. Můžete se na to spolehnout: Když nás potřebujete, jsme tu pro Vás. Kdekoliv. Rychle. Spolehlivě. Po celých 4 hodin denně. S přesným řešením, které Váš stroj pro provoz vyžaduje. Aby vše běželo tak, jak má. Náhradní díly a příslušenství ORIGINAL. Pro Vaši farmu: CLAAS FARM PARTS. CLAAS FARM PARTS Vám nabízí jeden z nejrozsáhlejších programů náhradních dílů napříč všemi značkami a oblastmi pro jakékoliv zemědělské využití ve Vašem podniku. Aby vše běželo tak, jak má. Vždy na potřebném místě. Jistota je plánovatelná. Naše servisní produkty Vám pomáhají zvýšit provozní bezpečnost Vašich strojů, minimalizovat riziko ztrát a dávají Vám možnost kalkulovat s pevnými náklady. CLAAS MAXI CARE Vám nabízí plánovatelnou bezpečnost pro Vaše stroje. Z města Hamm do celého světa. Řešení problémů přes diagnostiku na dálku: CLAAS TELEMATICS. CLAAS TELEMATICS ve Vašem stroji pro Vás slučuje dva důležité aspekty: rychlou pomoc díky servisním technikům CLAAS plus hospodárné výhody při Vaší práci díky bezdrátovému propojení. Vaše problémy řešíme z místa také když nás nevidíte. Aby vše běželo tak, jak má. Přizpůsoben speciálně Vašemu stroji: přesně sedící náhradní díly, vysoce kvalitní provozní prostředky a užitečné příslušenství. Využijte naši rozsáhlou produktovou nabídku, ze které Vám poskytneme to správné řešení, které Váš stroj vyžaduje pro 00% bezpečnost provozu. Aby vše běželo tak, jak má. Obchodní partneři CLAAS patří po celém světě k nejvýkonnějším podnikům v oblasti zemědělské techniky. Technici jsou výborně kvalifikovaní a odborně vybaveni odpovídajícími speciálními a diagnostickými pomůckami. Servis CLAAS představuje velmi ceněné pracovní postupy, které zcela splní Vaše očekávání v oblasti kompetencí a spolehlivosti. Aby vše běželo tak, jak má. Náš centrální sklad náhradních dílů dodává veškeré originální díly ORIGINAL rychle a spolehlivě do celého světa. Partneři CLAAS ve Vaší blízkosti Vám nabízí v té nejkratší možné době řešení: pro sklizeň, pro Váš podnik. Aby vše běželo tak, jak má. Logistické centrum CLAAS Parts ve městě Hamm v Německu disponuje více než různých položek náhradních dílů na ploše více než m. 3 33

18 Technické údaje XERION 5000 TRAC / TRAC VC 4500 TRAC / TRAC VC 4000 TRAC / TRAC VC / SADDLE TRAC Motor Mercedes Benz Mercedes Benz Mercedes Benz Počet válců/sání 6/TI 6/TI 6/TI Zdvihový objem cm Jmenovité otáčky ot/min Výkon při jmenovitých otáčkách (ECE R 0) kw/k 38/50 35/ /49 Max. výkon (ECE R 0) kw/k 390/ /490 30/435 Homologační hodnota (97/68 EG) kw Max. točivý moment (ECE R 0) Nm Typ převodovky CMATIC CMATIC CMATIC Počet převodových stupňů (vpřed/vzad) plynulé plynulé plynulé Max. pojezdová rychlost km/h 50/40 50/40 50/40 Rychlost otáček vývodového hřídele ot/min Automatický systém vývodového hřídele Max. průtočné množství při jmenovitých otáčkách l/min Počet rozvaděčů Max. zvedací síla na zadním zvedacím závěsu kg Odpružení kabiny mech. nebo poloaktivní mech. nebo poloaktivní mech. nebo poloaktivní Celková délka mm Celková výška mm Rozvor mm Poloměr otáčení m 7,5 7,5 7,5 Vlastní hmotnost stroje kg AXION Motor FPT FPT FPT FPT FPT FPT FPT FPT FPT FPT FPT Počet válců/sání 6/TI 6/TI 6/TI 6/TI 6/TI 6/TI 6/TI 6/TI 6/TI 6/TI 6/TI Zdvihový objem cm Jmenovité otáčky ot/min Výkon při jmenovitých otáčkách (ECE R 0) kw/k 98/405 76/375 54/345 3/35 05/ /50 76/40 65/5 58/5 5/05 4/94 Max. výkon (ECE R 0) kw/k 30/40 79/380 57/350 35/30 7/ /64 84/50 73/35 65/5 58/5 50/05 Homologační hodnota (97/68 EG) kw 306/ 8/ 59/ 36/ 09/ 9/86 /79 76/68 /6 68/53 4 (CMATIC / HEXASHIFT) Max. točivý moment (ECE R 0) Nm Typ převodovky CMATIC CMATIC CMATIC CMATIC CMATIC HEXASHIFT / CMATIC Počet převodových stupňů vpřed/vzad (HEXASHIFT / CMATIC) Převodové stupně řazené pod zatížením (HEXASHIFT / CMATIC) plynulé plynulé plynulé plynulé plynulé 4/4 / plynulé HEXASHIFT HEXASHIFT / CMATIC 4/4 4/4 / plynulé HEXASHIFT HEXASHIFT / CMATIC 4/4 4/4 / plynulé 6 / 6 6 / 6 6 / 6 Max. pojezdová rychlost km/h 50/40 50/40 50/40 50/40 50/40 50/40 50/40 50/40 50/40 50/40 50/40 Rychlost otáček vývodového hřídele ot/min 540E/000/ 000E 540E/000/ 000E 540E/000/ 000E 540E/000/ 000E 000/000E 000/000E 000/000E 000/000E 000/000E 000/000E Automatický systém vývodového hřídele Max. průtočné množství při jmenovitých otáčkách l/min Počet rozvaděčů Max. zvedací síla na zadním zvedacím závěsu kg Odpružení kabiny Celková délka mm Celková výška mm Rozvor mm Poloměr otáčení m 6,8 6,8 6,8 6,8 5,3 5,3 5,3 5,3 5,3 5,3 5,3 Vlastní hmotnost stroje kg HEXASHIFT 4/4 000/000E Odpovídá ISO TR 4396 Údaje o výkonu jsou rozhodující pro registraci. Výkon podle 97/68 EG je identický s 000/5 EG. 3 Krouticí moment a maximální výkon s CPM (CLAAS POWER MANAGEMENT) Sériově Volitelně K dispozici Není k dispozici Sériově Volitelně K dispozici Není k dispozici 34 35

19 Technické údaje ARION Motor DPS DPS DPS DPS DPS DPS DPS Počet válců/sání 6/TI 6/TI 6/TI 6/TI 4/TI 4/TI 4/TI Zdvihový objem cm Jmenovité otáčky ot/min Výkon při jmenovitých otáčkách (ECE R 0) kw/k 9/75 4/69 7/59 0/50 6/58 0/50 03/40 Max. výkon (ECE R 0) kw/k 35/84 30/77 /65 6/58 0/63 4/55 07/45 Homologační hodnota (97/68 EG) kw Max. točivý moment (ECE R 0) Nm Typ převodovky HEXASHIFT / CMATIC Počet převodových stupňů vpřed/vzad (HEXASHIFT / CMATIC) 4/4 / plynulé HEXASHIFT / CMATIC 4/4 / plynulé HEXASHIFT / CMATIC 4/4 / plynulé HEXASHIFT / CMATIC 4/4 / plynulé HEXASHIFT / CMATIC 4/4 / plynulé HEXASHIFT / CMATIC 4/4 / plynulé Převodové stupně řazené pod zatížením (HEXASHIFT / CMATIC) 6 / 6 / 6 / 6 / 6 / 6 / 6 / Max. pojezdová rychlost km/h 50/40 50/40 50/40 50/40 50/40 50/40 50/40 Rychlost otáček vývodového hřídele ot/min 000/000E 000/000E 000/000E 000/000E 000/000E 000/000E Automatický systém vývodového hřídele Max. průtočné množství při jmenovitých otáčkách l/min Počet rozvaděčů Max. zvedací síla na zadním zvedacím závěsu kg Odpružení kabiny Celková délka mm Celková výška mm Rozvor mm Poloměr otáčení m 5,6 5,6 5,6 5 4,7 4,7 4,7 Vlastní hmotnost stroje kg HEXASHIFT / CMATIC 4/4 / plynulé 000/000E ARION Motor FPT FPT FPT FPT FPT FPT Počet válců/sání 4/TI 4/TI 4/TI 4/TI 4/TI 4/TI Zdvihový objem cm Jmenovité otáčky ot/min Výkon při jmenovitých otáčkách (ECE R 0) kw/k 99/35 9/5 85/5 77/05 70/95 63/85 Max. výkon (ECE R 0) kw/k 04/40 97/30 90/0 8/0 75/00 67/90 Homologační hodnota (97/68 EG) kw Max. točivý moment (ECE R 0) Nm Typ převodovky QUADRISHIFT/HEXASHIFT QUADRISHIFT/HEXASHIFT QUADRISHIFT/HEXASHIFT QUADRISHIFT/HEXASHIFT QUADRISHIFT QUADRISHIFT Počet převodových stupňů V/R QUADRISHIFT (HEXASHIFT) 6/6 (4/4) 6/6 (4/4) 6/6 (4/4) 6/6 (4/4) 6/6 6/6 Převodové stupně řazené pod zatížením QUADRISHIFT (HEXASHIFT) 4 (6) 4 (6) 4 (6) 4 (6) 4 4 Max. pojezdová rychlost km/h Rychlost otáček vývodového hřídele ot/min Automatický systém vývodového hřídele Max. průtočné množství při jmenovitých otáčkách l/min Počet rozvaděčů Max. zvedací síla na zadním zvedacím závěsu kg Celková délka mm Min. celková výška mm Rozvor mm Poloměr otáčení m 4,9 4,9 4,5 4,5 4,4 4,4 Vlastní hmotnost stroje kg Odpovídá ISO TR 4396 Údaje o výkonu jsou rozhodující pro registraci. Výkon podle 97/68 EG je identický s 000/5 EG. Sériově Volitelně K dispozici Není k dispozici Sériově Volitelně K dispozici Není k dispozici 36 37

20 Technické údaje ATOS Motor Farmotion Farmotion Farmotion Farmotion Farmotion Farmotion Počet válců/sání 4/TI 4/TI 4/TI 3/TI 3/TI 3/TI Zdvihový objem cm Jmenovité otáčky ot/min Výkon při jmenovitých otáčkách (ECE R 0) kw/k 76/03 7/97 6/84 67/9 6/84 55/76 Max. výkon (ECE R 0) kw/k 8/09 76/0 66/88 7/97 66/88 55/76 Homologační hodnota (97/68 EG) kw Max. točivý moment (ECE R 0) Nm Typ převodovky TWINSHIFT/TRISHIFT TWINSHIFT TWINSHIFT TWINSHIFT TWINSHIFT TWINSHIFT Max. počet převodových stupňů vpřed / vzad 30/30 0/0 0/0 0/0 0/0 0/0 Převodové stupně řazené pod zatížením -3 Max. pojezdová rychlost km/h Rychlost otáček vývodového hřídele ot/min 000/000E 000/000E 000/000E 000/000E 000/000E 000/000E Max. průtočné množství při jmenovitých otáčkách l/min 60 ECO 60 ECO 60 ECO 60 ECO 60 ECO 60 ECO Počet rozvaděčů Max. zvedací síla na zadním zvedacím závěsu kg Celková délka mm Celková výška mm Rozvor mm Poloměr otáčení m 4, 4, 4, 3,7 3,7 3,7 Vlastní hmotnost stroje kg ELIOS Motor FPT FPT FPT FPT Počet válců/sání 4/TI 4/TI 4/TI 4/TI Zdvihový objem cm Jmenovité otáčky ot/min Výkon při jmenovitých otáčkách (ECE R 0) kw/k 7/98 67/9 6/83 55/75 Max. výkon (ECE R 0) kw/k 76/ /9 6/85 55/75 Homologační hodnota (97/68 EG) kw Max. točivý moment (ECE R 0) Nm Typ převodovky TWINSHIFT TWINSHIFT TWINSHIFT TWINSHIFT Počet převodových stupňů vpřed/vzad 4/4 4/4 4/4 4/4 Převodové stupně řazené pod zatížením Max. pojezdová rychlost km/h Rychlost otáček vývodového hřídele ot/min Max. průtočné množství při jmenovitých otáčkách l/min Počet rozvaděčů Max. zvedací síla na zadním zvedacím závěsu kg Celková délka mm Min. celková výška s kabinou mm Rozvor mm Poloměr otáčení m 3,47 3,47 3,47 3,47 Vlastní hmotnost stroje kg Odpovídá ISO TR 4396 Údaje o výkonu jsou rozhodující pro registraci. Výkon podle 97/68 EG je identický s 000/5 EG. 3 Výkon, vč. přídavného výkonu koní Sériově Volitelně K dispozici Není k dispozici Sériově Volitelně K dispozici Není k dispozici 38 39

21 Technické údaje NEXOS 50 F 40 F 30 F 0 F 0 F 50 VL 40 VL Motor FPT FPT FPT FPT FPT FPT FPT Počet válců/sání 4/TI 4/TI 4/TI 4/TI 4/TI 4/TI 4/TI Zdvihový objem cm Max. výkon (ECE R 0) kw/k 8/ 76/03 68/9 6/85 55/75 8/ 76/03 Homologační hodnota (97/68 EG) kw Max. točivý moment (ECE R 0) Nm Typ převodovky TWINSHIFT TWINSHIFT TWINSHIFT TWINSHIFT TWINSHIFT TWINSHIFT TWINSHIFT Počet převodových stupňů (vpřed/vzad) 4/4 4/4 4/4 4/4 4/4 4/4 4/4 Převodové stupně řazené pod zatížením Max. pojezdová rychlost km/h Rychlost otáček vývodového hřídele ot/min Vývodový hřídel závislý na pojezdové rychlosti Max. průtočné množství při jmenovitých otáčkách l/min Počet rozvaděčů Max. zvedací síla na zadním zvedacím závěsu kg Celková délka mm Celková výška mm Rozvor mm Poloměr otáčení m 3,50 3,50 3,50 3,50 3,50 3,50 3,50 Pohotovostní hmotnost kabina kg Min. vnější šířka mm NEXOS 30 VL 0 VL 0 VL 40 VE 30 VE 0 VE 0 VE Motor FPT FPT FPT FPT FPT FPT FPT Počet válců/sání 4/TI 4/TI 4/TI 4/TI 4/TI 4/TI 4/TI Zdvihový objem cm Max. výkon (ECE R 0) kw/k 68/9 6/85 55/75 76/03 68/9 6/85 55/75 Homologační hodnota (97/68 EG) kw Max. točivý moment (ECE R 0) Nm Typ převodovky TWINSHIFT TWINSHIFT TWINSHIFT TWINSHIFT TWINSHIFT TWINSHIFT TWINSHIFT Počet převodových stupňů (vpřed/vzad) 4/4 4/4 4/4 4/4 4/4 4/4 4/4 Převodové stupně řazené pod zatížením Max. pojezdová rychlost km/h Rychlost otáček vývodového hřídele ot/min Vývodový hřídel závislý na pojezdové rychlosti Max. průtočné množství při jmenovitých otáčkách l/min Počet rozvaděčů Max. zvedací síla na zadním zvedacím závěsu kg Celková délka mm Celková výška mm Rozvor mm Poloměr otáčení m 3,50 3,50 3,50 3,37 3,37 3,37 3,37 Pohotovostní hmotnost (s kabinou) kg Min. vnější šířka mm Odpovídá ISO TR 4396 Údaje o výkonu jsou rozhodující pro registraci. Výkon podle 97/68 EG je identický s 000/5 EG. 3 Min. vnější šířka s pohonem všech kol a ve verzi kabrio Sériově Volitelně K dispozici Není k dispozici Sériově Volitelně K dispozici Není k dispozici 40 Firma CLAAS se nepřetržitě snaží přizpůsobovat veškeré své výrobky požadavkům praxe a proto si vyhrazuje právo na provádění změn. Údaje a zobrazení jsou jen přibližné a mohou obsahovat také díly, které nejsou součástí sériového vybavení. Tento prospekt byl vytištěn pro celosvětové využití. Řiďte se prosím ceníkem technického vybavení Vašeho stálého prodejce výrobků firmy CLAAS. Pro účely pořízení fotografií byla část ochranného zařízení demontována. Toto bylo provedeno pouze pro objasnění funkcí. Aby bylo zabráněno vzniku nebezpečí, v žádném případě se to nesmí provádět svévolně. Dodržujte příslušná ustanovení v návodu k použití. Všechny technické údaje k motorům se vztahují zásadně na evropské předpisy regulace výfukových plynů: Stage. Pojmenování normy Tier slouží v tomto dokumentu výhradně pro informační účely a lepší srozumitelnost. Povolení se netýká oblastí, v nichž jsou výfukové plyny Tier regulovány. 4

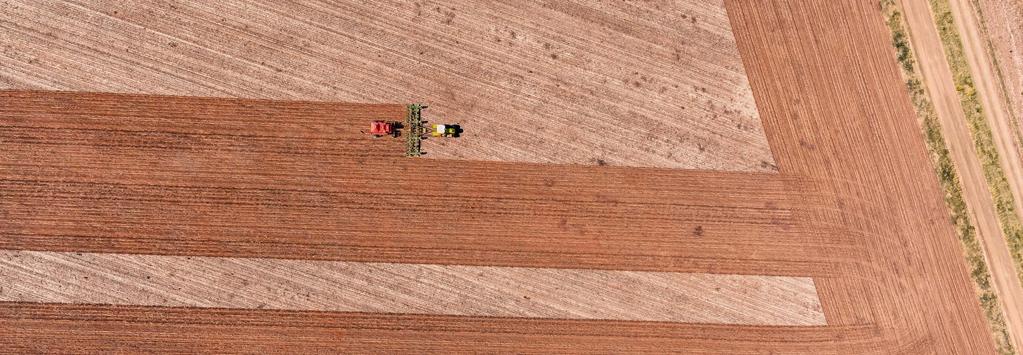

22 Skutečně kvalitní práce. Traktory CLAAS. G day how are you z Austrálie. Máme hektarů a kusů hovězího dobytka. Pracujeme ve velmi obtížných podmínkách, musíme být flexibilní a konkurenceschopní v celosvětovém měřítku. Více informací ve videu a v článku na: tractor.claas.com 4 43
