2 ARION 600/500. Protože on to umí. Modely, které přesvědčí. Každodenní práce traktoru není pro slabochy. Je zapotřebí strojů, které si se vším poradí. Strojů, které umí vzít za práci a vykonat ji kvalitně a spolehlivě. ARION 600/500 je jedním z nich. Nabízí vše, co od traktoru očekáváte: vynikající jízdní komfort, intuitivní ovládání, přesvědčující výkon, inteligentní, účinnou převodovku se stupni řaditelnými pod zatížením i plynulou převodovku. Protože on to umí. go.claas.com/arion _video 2

3 Protože on to umí. 3

4 ARION 600/500. 4

5 Obsah Výrobní řady 6 6válec 8 4válec 10 CLAAS POWER SYSTEMS 12 Motor 14 CMATIC 18 HEXASHIFT 26 Konstrukce 32 Vývodový hřídel 36 Hydraulická soustava 38 Zadní zvedací závěs 40 Přední zvedací závěs 42 Čelní nakladače 44 Komfort 46 Vybavení 48 Vybavení CEBIS 50 Vybavení CIS 56 Komfort 60 EASY Efficient Agriculture Systems od CLAAS 64 ISOBUS 66 Systémy řízení 68 CSM 70 Management zakázek/ TELEMATICS 72 Údržba 74 First CLAAS Service 76 Argumentace 78 Technické údaje 79 5

6 Pro každého ten správný. Ve výkonnostní třídě kolem 150 koní se v jednotlivých podnicích požadavky zákazníků, pracovní podmínky a nasazení velmi liší. CLAAS nabízí s modelovými řadami ARION 600 a 500 širokou rozmanitost modelů i možností vybavení: Tři 4válcové a čtyři 6válcové modely pokrývají výkonovou třídu od 140 do 184 koní. Tak si najde každý podnik tu správnou velikost Na výběr máte dvě varianty vybavení kabiny: Základní verze CIS: S jednoduchou obsluhou, která je optimální při často se měnících řidičích, např. ve smíšeném hospodářství Verze CEBIS: S terminálem CEBIS a četnými automatickými funkcemi Plynulá převodovka CMATIC nebo převodovka se stupni řaditelnými pod zatížením HEXASHIFT Tři verze vybavení: ARION 600/500 CIS: s převodovkou se stupni řaditelnými pod zatížením HEXASHIFT, palubním počítačem CIS a mechanickými rozvaděči hydrauliky ARION 600/500 CEBIS: s převodovkou se stupni řaditelnými pod zatížením HEXASHIFT, CEBIS, elektronickými rozvaděči a souvraťovým systémem CSM ARION 600/500 CMATIC: s plynulou převodovkou CMATIC, CEBIS, elektronickými rozvaděči a souvraťovým systémem CSM Více informací: go.claas.com/arion _video 6

7 Výrobní řady Převodovka se stupni řaditelnými pod zatížením HEXASHIFT Šest stupňů řaditelných pod zatížením a čtyři automatizované skupiny 24 převodových stupňů pro jízdu vpřed a 24 převodových stupňů pro jízdu vzad bez použití spojky Plně automatizované řazení s automatikou řazení HEXACTIV Volitelně plazivé rychlosti až 450 m/h Mnoho automatických funkcí 40 nebo 50 km/h při snížených otáčkách motoru Plynulá převodovka CMATIC. Firmou CLAAS vyvinutá plynulá převodovka EQ 200 se vyznačuje jednoduchou konstrukcí Zcela rovnoměrné zrychlení z 0 na 50 km/h, příp. 40 km/h - také při maximálním zatížení Plynulá, automatická změna pojezdové rychlosti - pracujete neustále s optimální pojezdovou rychlostí Stát pohodlně na svahu bez použití brzd, díky aktivní regulaci stání Nízká spotřeba při jízdě po silnici díky maximální pojezdové rychlosti při ot/min Vybavení kabiny CIS Vybavení kabiny CEBIS a CMATIC 7

8 ARION 600 6válec s výkonem až 184 k. Dlouhý rozvor, kompaktní konstrukce. Koncepce traktorů CLAAS představuje své silné stránky v modelech ARION 600. Požadavky na traktor v této výkonové třídě jsou velmi rozmanité. Zpracování půdy, sklizeň píce, doprava a také využití s čelním nakladačem jsou na denním pořádku. S traktorem ARION 600 jste vybaveni pro všechny možné práce. Jeho dlouhý rozvor zajišťuje jak na poli, tak i na silnici velkou tažnou sílu. Modely ARION 600 disponují celkovou povolenou hmotností 12 t při 40 a 50 km/h. To umožňuje vysoké dotížení u všech nářaďových kombinací dle vyhlášky. Kromě toho je pro všechny modely k dispozici přední odpružená a brzděná náprava. Provozní bezpečnost a jízdní komfort tak dosahují nejvyšší úrovně. Výkony motorů modelové řady ARION 600. ARION Jmenovitý výkon ECE R 120 Maximální výkon ECE R k k k k

9 6válec 9

10 ARION 500 4válec s výkonem až 163 k. 10

11 4válec Silák. Obratný a výkonný. Ve většině podniků se stal traktor se 4válcovým motorem neodmyslitelným pomocníkem. Jeho výhody jsou zřejmé: je kompaktní a obratný, má velmi dobré vlastnosti pro práci s čelním nakladačem a disponuje nízkou pohotovostní hmotností. A právě v oblasti částečného zatížení je práce s ním velmi hospodárná. Tyto moderní 4válcové traktory však nabízejí ještě mnohem víc. Se svým výkonem motoru až 163 k je ARION 500 špičkovou volbou i pro práci s vývodovým hřídelem či v dopravě. Co se týče pohodlí v kabině nezůstává taktor ARION 500 pozadu. I v tomto ohledu totiž za svým starším bratrem rozhodně nezaostává. Výrobní třída ARION 500 disponuje povolenou celkovou hmotností až 11 t při 40 a 50 km/h. To umožňuje vzhledem k nízké pohotovostní hmotnosti vysoké dotížení odpovídající vyhlášce. Pro všechny modely je k dispozici odpružená a brzděná přední náprava. Bezpečnost a jízdní komfort jsou pro společnost CLAAS i u 4válcových modelů na prvním místě. Výkony motorů modelové řady ARION 500. ARION Jmenovitý výkon ECE R 120 Maximální výkon ECE R k k k

12 CPS CLAAS POWER SYSTEMS. Optimální pohon pro ty nejlepší výsledky. Vývoj strojů u firmy CLAAS je podmíněn neustálou snahou o ještě vyšší stupeň účinnosti, větší spolehlivost a optimální hospodárnost. Pod názvem CLAAS POWER SYSTEMS (CPS) kombinuje CLAAS ty nejlepší komponenty do jednoho hnacího systému, který udává měřítka. Maximální výkon vždy tam, kde je zapotřebí. Ideálně přizpůsobený pracovnímu nastavení, s úsporou paliva, s rychlou návratností investic. Více informací: go.claas.com/arion _video 12

13 CLAAS POWER SYSTEMS 13

14 Protože konstantní výkon je stejně důležitý jako čistá síla. Silný motor. Dostatečný výkon pod kapotou zajišťují nejnovější motory DPS-Power-Tech-PVX se zdvihovým objemem 4,5 l, resp. 6,8 l. Čtyřventilová konstrukce Chladič plnicího vzduchu Vysokotlaké vstřikování Common-Rail Turbodmychadlo s proměnnou geometrií nastavení lopatek (VGT) Zpětné vedení ochlazených spalin (EGR) Ovládání ventilátoru Visctronic Stálý výkon. Díky specifické linii motorů CLAAS máte k dispozici plný krouticí moment s větším rozsahem otáček. To zaručuje konstantní výkon a uvolnění energie vždy, když je zapotřebí. Práce šetrná na spotřebu při nízkých otáčkách motoru a maximálním krouticím momentu s vývodovým hřídelem ECO, nebo práce při jmenovitých otáčkách s plnou rezervou nepředstavuje žádný problém. Proměnná geometrie lopatek turbodmychadla. Turbodmychadlo VGT zajišťuje při jakýchkoli otáčkách motoru optimální tlak. Přizpůsobení závislé na zatížení a otáčkách nabízí i při nízkých otáčkách vysoký krouticí moment. Optimalizované spalování zajišťuje nízkou spotřebu paliva a nejlepší výkon. 14

15 Motor ARION 650 Nm k Hodnoty podle ECE R 120 ARION Jmenovitý výkon Maximální výkon ECE R 120 ECE R k k k k k k k Visctronic hospodárné ovládání ventilátoru. Elektronické ovládání Vistronic umožňuje přesné přizpůsobení otáček ventilátoru. Jako veličiny pro nastavení slouží teplota motoru, nasávaného vzduchu a převodovky, stejně jako otáčky motoru a provozní podmínky kompresoru klimatizace. Redukované otáčky ventilátoru snižují jeho hlučnost a šetří drahé pohonné hmoty. 15

16 Jednoduše čistý. Nejúčinnější redukce škodlivin všech dob. Zavedení emisní normy Stage IIIB (Tier 4i) představuje bez pochyb doposud nejdůležitější krok pro regulaci škodlivin v ovzduší. Tyto předpisy totiž udávají 90% redukci sazí (PM) stejně jako snížení obsahu oxidu dusíku (NO x ) o 50%. Více informací: go.claas.com/arion _video 16

17 Motor EGR a DPF Čistota díky filtru pevných částic. Neustále připraven k práci. U EGR dochází k částečnému smíchání motorových spalin s nasátým čerstvým vzduchem. Tím probíhá spalování v motoru pomaleji a nedochází k tak vysokému zahřátí. Vzniku oxidů dusíku je z velké části zamezeno. Přesto je možné obsah přípustného množství sazí dodržet pouze s filtry částic (DPF). U technologie EGR není zapotřebí žádné druhé nádrže a žádné další technické látky. Díky automatické regeneraci filtru pevných částic, který se skládá z oxidačního katalyzátoru a filtru pevných částic, dochází k odstranění vznikajících sazí. Jejich spálení probíhá při automatické regeneraci filtru. Proces je signalizován na přístrojové desce. Plně integrovaný systém DPF. Při vývoji traktorů ARION 600/500 byly zohledněny všechny potřebné komponenty pro dodržení emisní normy Stage IIIB (Tier 4i). Přístupnost traktoru a výhled z kabiny nejsou v žádném případě omezené. Zobrazení procesu regenerace na přístrojové desce 17

18 NOVINKA CMATIC. Pohodlná a plynulá jízda. 1 Hydrostat 1 2 Hydrostat 2 3 Planetová převodovka 4 Spojky pro změnu rychlostních stupňů 18

19 CMATIC EQ 200 od CLAAS. Do traktorů ARION 600/500 CMATIC se používá plynulá převodovka EQ 200. Inteligentní kombinace planetové převodovky a hydrostatického převodníku umožňuje optimální přenos síly. Převodovka se vyznačuje snadnou konstrukcí a disponuje dvěma automaticky se měnícími rychlostními rozsahy. Více informací: go.claas.com/arion _video 19

20 NOVINKA CMATIC. Technika. Pojezdová rychlost 1 Hydrostat 1: hydrogenerátor, hydrostat 2: motor Pojezdová rychlost 2 Hydrostat 1: motor, hydrostat 2: hydrogenerátor Mechanický tok výkonu z motoru Hydraulický tok výkonu Společný tok výkonu (mechanický + hydraulický k výstupu převodovky) 20

21 CMATIC Pojezdová rychlost 1: Při prvním rychlostním rozsahu může být traktor v klidové pozici, rozjíždět se, nebo měnit směr jízdy. (Přitom v převodovce nedochází k žádnému mechanickému řazení). Planetová převodovka rozdělí energii přicházející z motoru (zleva) na mechanickou část a variabilní, hydrostatickou část. Zatímco traktor zrychluje, přibližují se otáčky obou spojovacích hřídelů, dokud se nesladí. Protože v této chvíli probíhá automatická změna rychlostního rozsahu, řidič ji nepostřehne. % km/h Díky popsané změně činnosti mezi pojezdovou rychlostí 1 a 2 je účinnost při každé rychlosti stejně vysoká. Traktory ARION 600/500 CMATIC tak poskytují dostatek síly. Pojezdová rychlost 2: Při druhé pojezdové rychlosti se změní přenos síly a způsob činnosti převodovky. Hydrostaty si vymění své úlohy. Plynulá planetová převodovka je s hydrostaty propojena pomocí spojek. Tak je výkon přicházející z motoru (zleva) rozdělen planetovou převodovkou, ale i opět sloučen. Vaše výhody: Zcela rovnoměrné zrychlení z 0 na 50 km/h (resp. 40 km/h), také v plném zatížení Nízká spotřeba při jízdě po silnici díky maximální pojezdové rychlosti při ot/min Pohodlné stání a rozjíždění na svahu bez provozní brzdy díky aktivní regulaci stání Plynulá, automatická změna pojezdové rychlosti Pracujete stále s optimální pojezdovou rychlostí Dva rychlostní rozsahy, které změní přenos síly a způsob činnosti převodovky - vysoké, rovnoměrné stupně účinnosti pro malou spotřebu paliva a maximální mnohostrannost při jakémkoli použití 21

22 NOVINKA CMATIC. Optimální nastavení. Auto Jednoduchá a přehledná obsluha. Plynový pedál nebo CMOTION. Převodovka CMATIC disponuje třemi způsoby obsluhy: pojezdový pedál, CMOTION a manuální režim. U obou prvních režimů lze pojezdovou rychlost měnit plynovým pedálem nebo pomocí CMOTION. Otáčky motoru a převodový poměr se nastavují automaticky - pro optimální účinnost a nízkou spotřebu. V manuálním režimu určuje řidič počet otáček motoru a převodový poměr. Automatická regulace není aktivní. Vždy aktviní řežim je zobrazen v systému CEBIS. Výměna mezi pojezdovým pedálem a režimem CMOTION probíhá během jízdy stiskem tlačítka v loketní opěrce. Vždy aktivní režim je zobrazen v systému CEBIS. Stačí stisknout tlačítko. Pomocí dávky paliva lze při režimu plynového pedálu a CMOTION rychle a snadno určit otáčky motoru pod plným zatížením. V systému CEBIS je jasně rozpoznatelné, při jakých otáčkách motoru redukuje převodovka rychlost. Při aktivované paměti pro otáčky motoru, jako např. při práci s vývodovým hřídelem, lze stanovit, při jakém rozdílu uložených otáček motoru bude snížen převodový poměr. Dodávku paliva lze pro jednotlivé režimy a pro obě paměti otáček motoru určit odděleně. Pouhým stisknutím tlačítka je dávka paliva přizpůsobena dané činnosti, např. při změně ze silničního provozu na provoz po poli. Plynový pedál CMOTION Manuálně Zobrazení jízdního režimu v systému CEBIS 22

23 CMATIC Nastavení dodávky paliva v režimu plynového pedálu nebo CMOTION Nastavení dodávky paliva při aktivaci paměti pro otáčky motoru 23

24 NOVINKA CMATIC. Práce bez prostojů. Ovládání CMOTION: 1 Aktivace tempomatu 2 Změna rychlostního rozsahu 24

25 CMATIC Více než jen brzdit. Převodovka CMATIC nabízí v režimu plynového pedálu různé možnosti přizpůsobení zpomalování danému pracovnímu nasazení. Zesílení brzdného účinku motoru: Pokud není plynový pedál sešlápnut a ovládací páka je tažena zpět, dochází ke snížení převodového poměru a zvýšení otáček motoru. Opotřebení brzd je omezeno. Rychlostní rozsahy na míru. Převodovka CMATIC umožňuje v obou směrech tři volně nastavitelné rychlostní rozsahy. Daný aktivní rychlostní rozsah je vyobrazen v systému CEBIS a za jízdy může být měnitelný oběma tlačítky multifunkční ovládací páky CMOTION. Sjíždění extrémně strmých kopců s těžkým návěsem: Pro udržení tahu v oji je možné se rozjet z místa při zabrzděném návěsu stiskem CMOTION. Tato funkce může být využívána až do rychlosti 10 km/h. Čím níže je nastavena maximální hodnota rychlostního rozsahu, tím přesněji lze nastavit rychlost. Pro všechny rychlostní rozsahy je možné nastavit tempomat, přičemž rychlost během jízdy je ukládána buď pomocí tlačítka na ovládací páce CMOTION nebo v systému CEBIS. S CMATIC má každý řidič možnost nastavení svého vlastního profilu dle daného pracovního nasazení. Atraktivní technologie převodovky CMATIC umožňuje využít plný výkon Vašeho traktoru ARION hospodárně a produktivně - a to při optimálním komfortu obsluhy. Snadné přizpůsobení plynového pedálu díky změně rychlostního rozsahu Snadné přizpůsobení plynového pedálu díky změně rychlostního rozsahu. 25

26 HEXASHIFT. Účinná převodovka s řazením pod zatížením. 1 Šestinásobný modul převodovky s řazením pod zatížením HEXASHIFT 2 Hydraulicky ovládané řazení změny směru jízdy REVERSHIFT 3 Elektrohydraulicky ovládané čtyřrychlostní skupiny 4 Plazivé převodové stupně na přání Převodové stupně řaditelné pod zatížením CLAAS HEXASHIFT. Díky HEXASHIFT řadíte všech šest stupňů řazených pod zatížením a čtyři automatizované skupiny hravě konečky svých prstů nebo automaticky automatickým řazením HEXACTIV. Pomocí přesahu převodových stupňů řazených pod zatížením lze využít plný výkonnostní potenciál motoru. Přesahem rychlostních stupňů je rovněž umožněna bezproblémová změna rychlostních skupin. 26

27 HEXASHIFT HEXASHIFT: 24 převodových stupňů pro optimální odstupňování pojezdových rychlostí Hlavní pracovní rozsah Převodové stupně pro 40 km/h Převodové stupně pro 50 km/h při až ot/min, pneumatiky: 20.8 R 38 km/h Jasné výhody. HEXASHIFT je k dispozici ve třech různých verzích vybavení: Řazení rychlostních skupin bez použití spojky Dobré odstupňování pojezdových rychlostí Plně automatizované řazení s automatikou řazení HEXACTIV Vysoká účinnost na poli i na pozemních komunikacích pro nízkou spotřebu paliva Volitelně plazivé rychlosti až 110 m/h Komfortní možnosti nastavení s CIS nebo CEBIS Mimořádný komfort obsluhy s DRIVESTICK nebo CMOTION Management motoru a převodovky CLAAS pro hladké řazení rychlostních skupin a převodových stupňů Super ECO 40 km/h při ot/min ECO 40 km/h při ot/min ECO 50 km/h při ot/min 27

28 HEXASHIFT. Vždy se správným převodovým stupněm. Automatické ovládání převodovky. Aby nebylo nutné každý převodový stupeň přeřazovat (jako je tomu v případě převodovek s řazením pod zatížením), volí převodovka HEXASHIFT při změně rychlostních skupin v závislosti na rychlosti a zatížení automaticky vyhovující stupeň - je jedno, zda se jede manuálně nebo automaticky. Je-li ve skupině D sešlápnut spojkový pedál, zařadí převodovka nastavený stupeň řazení pod zatížením. To může být velmi nápomocné např. při využití traktoru v dopravě. 28

29 HEXASHIFT Inteligentní volba převodu. Při aktivaci převodů řazených pod zatížením je možné automaticky měnit převodový stupeň, má-li být rychlost vpřed jiná, než rychlost vzad (např. při práci s čelním nakladačem). Stejně tak lze na souvrati zařadit stiskem tlačítka předem předvolený převodový stupeň. Startovací a rozjezdový převodový stupeň HEXACTIV. Převodový stupeň může být při nastartování motoru volen mezi A1 a D1. Při každém novém startování bude zařazen daný startovací převodový stupeň. Pro provoz s aktivovanou automatikou řazení HEXACTIV může být rovněž zvolen zvláštní rozjížděcí převodový stupeň, který je automaticky zařazen, jakmile zůstane traktor stát. Inteligentní volba převodu na displeji v A sloupku u verze CIS Citlivost převodovky REVERSHIFT. Traktor reaguje při změně směru jízdy různě v závislosti na způsobu využití a zatížení. Progresivitu převodů změny směru jízdy REVERSHIFT je možné nastavit v devíti stupních ( 4 až +4), což umožňuje ten nejlepší jízdní komfort v jakékoli situaci. A to sériově ve všech modelech ARION 600/500 (CEBIS a CIS). Ať už se jedná o plynulou změnu směru jízdy s těžkým pluhem na souvrati nebo rychlou změnu směru jízdy v silážním žlabu - s převodovkou HEXASHIFT je možné vše. Citlivost převodovky REVERSHIFT v systému CIS C1 ON C4 Startovací a rozjezdový převodový stupeň HEXACTIV v CIS 29

30 HEXASHIFT. HEXACTIV řadí za Vás. Automatický systém řazení HEXACTIV. Protože máte důležitější činnost, nechte řadit HEXACTIV automaticky. Automatické řazení převodových stupňů HEXACTIV je možné nastavit v závislosti na požadavcích obsluhy a způsobu využití. Tři režimy pro automatické řazení volitelné v CEBIS nebo CIS. 1 Plně automatický: HEXACTIV řadí při rozdílných otáčkách motoru dle zatížení, pojezdové rychlosti a požadavku obsluhy, resp. okamžité polohy plynového pedálu 2 Režim vývodového hřídele: HEXACTIV řadí tak, že otáčky motoru, resp. otáčky vývodového hřídele, zůstávají konstantní 3 Manuální režim: HEXACTIV řadí podle otáček motoru, které může řidič předem naprogramovat HEXACTIV: plně automatický režim v CIS HEXACTIV: režim vývodového hřídele v CIS HEXACTIV: manuální režim v CIS 30

31 HEXASHIFT Čtyři strategie jízdy Režim Řazení Manuální řazení v režimu pole Spínač pluhu stisknutý Spínač HEXACTIV není stisknutý Řazení rychlostních skupin stisknutím DRIVESTICK Řazení převodových stupňů (1-6) pod zatížením jen dotykem DRIVESTICK Manuální řazení v režimu doprava Spínač pluhu není stisknutý Spínač HEXACTIV není stisknutý Řazení rychlostních skupin ťuknutím na DRIVESTICK Řazení převodových stupňů (1-6) pod zatížením jen dotykem DRIVESTICK Automatické řazení v režimu pole Spínač pluhu stisknutý Spínač HEXACTIV stisknutý Řazení rychlostních skupin stisknutím DRIVESTICK Řazení převodových stupňů pod zatížením (1-6) automaticky Automatické řazení v režimu doprava Spínač pluhu není stisknutý Spínač HEXACTIV stisknutý Řazení rychlostních skupin automaticky Řazení převodových stupňů pod zatížením (1-6) automaticky 31

32 Koncepce traktorů CLAAS pro větší flexibilitu. Promyšlená koncepce. Speciálně pro traktory ARION 600/500 nabízí CLAAS různé varianty výbavy přímo z výrobního závodu, aby bylo využití traktoru co nejflexibilnější. S odpovídající přípravou je možné traktor dovybavit jak čelním nakladačem, tak čelním zvedacím závěsem. Mezi držákem přední nápravy a převodovkou je podél motoru možné na přání namontovat tuhý polorám. Tento rám pohlcuje rázy vznikající při práci a slouží zároveň jako přípojný bod pro konzolu čelního nakladače. Ta je k polorámu přišroubovaná a může tak být kdykoli domontovaná. Pokud je ARION z výrobního závodu vybaven čelním zvedacím závěsem nebo čelním nakladačem, je polorám součástí jeho vybavení. Více informací: go.claas.com/arion _video 32

33 Konstrukce Koncepce traktoru CLAAS: Kombinace dlouhého rozvoru kol a optimálního rozložení hmotnosti (50% vpředu / 50% vzadu) při celkové kompaktní délce zajišťuje vysokou stabilitu i výkonnost. Krátká celková délka: Dobrá obratnost Krátká délka soupravy na pozemní komunikaci Dobrý výhled Dobré vedení čelně připojeného nářadí Dlouhý rozvor kol a optimální rozložení hmotnosti: Velká míra jízdního komfortu Jistá a bezpečná jízda po silnici Vyšší tažná síla a výkonnost díky nízkým požadavkům na přídavné zatížení Větší zvedací síla díky lepší stabilitě Optimalizovaná spotřeba paliva Šetrnost k půdě a dynamika při transportu po silnici díky nízkým požadavkům na přídavné zatížení 33

34 Pro všechna využití. Flexibilní závaží do kol Přestavovací kroužky pro nastavení rozchodu nebo čepová náprava na přání Plně vyvážen. Dotížení v přední části pro všechny případy. S mnoha možnostmi dotížení přední a zadní nápravy je možné ARION optimálně přizpůsobit jakémukoli využití a plně tak rozvinout jeho výkonový potenciál - bez zbytečných ztrát. Mají-li být těžké práce vykonané s nízkou pojezdovou rychlostí, může být ARION jednoduše dotížen. Nepotřebné závaží je poté možné zase rychle odložit. Hmotnost závaží do zadních kol (na kolo) 250 kg 350 kg 450 kg 550 kg Pevný nosič závaží o hmotnosti 110 kg (z výrobního závodu) může být dovybaven plotnami o hmotnostech 28 kg, 35 kg nebo 50 kg. Navíc je možné ke 110 kg nosiči připojit blok o hmotnosti 600 kg. Z nabídky možností flexibilního dotížení čelní hydrauliky jsou z výrobního závodu k dispozici následující kombinace: 600 kg 900 kg kg ( ) kg ( ) 34

35 Konstrukce Bezpečný brzdový systém. Vše je možné do 710 mm. Díky své konstrukci disponují všechny modely ARION verzí 40 a 50 km/h stejnou přípustnou celkovou hmotností. To je u modelu ARION 650 až 12 t. U verze 50 km/h jsou přední nápravy sériově odpružené a vybavené kotoučovými brzdami. U verze 40 km/h je obojí k dostání na přání. Díky brzdným systémům v přední a zadní nápravě je dosaženo nejvyšší možné bezpečnosti a stability. Během brzdicího procesu se odpružení přední nápravy automaticky přizpůsobuje změně zatížení, přičemž traktor zůstává stabilní i při silných brzdicích manévrech. Z výrobního závodu je k dispozici široká nabídka pneumatik. Všechny modely je možné vybavit pneumatikami MICHELIN- XeoBib. Pro komunální využití jsou k dostání industriální pneumatiky Nokian. 35

36 Výkonný a úsporný stiskem tlačítka. Čtyři rozsahy otáček: Sériově 540 ot/min a ot/min Volitelně 540/540 ECO a 1.000/1.000 ECO Předvolba otáček vývodového hřídele probíhá jednoduchým stisknutím tlačítka. Dalším spínačem přímo v loketní opěrce se vývodový hřídel zapíná. Automatické zapínání vývodového hřídele lze nastavit plynule na základě výšky zadního zvedacího závěsu. Stačí jednoduše umístit zadní zvedací závěs do požadované pozice a dlouze stisknout automatické tlačítko vývodového hřídele. Požadovaná pozice je uložena. Připojování pracovního nářadí je velmi komfortní, protože koncovka vývodového hřídele je volně otočná. Z místa řidiče. Na vývodovém hřídeli přenáší ARION plně svůj výkon jak při práci na místě, tak i při nízkých pojezdových rychlostech. Otáčky: ECO při otáčkách motoru za minutu 540 ECO při otáčkách motoru za minutu ARION Nm k V režimu ECO běží motor v nízkých otáčkách, takže klesá jak hladina hluku, tak i spotřeba drahých pohonných hmot. 540 ECO při otáčkách motoru 1530 ot/min Hodnoty dle ECE R ECO při otáčkách motoru za minutu

37 Vývodový hřídel Vnější ovládání zadního vývodového hřídele Snadná výměna koncovky vývodového hřídele 37

38 Výkonná hydraulika. Snadné připojení. Bez tlaku a čistě připojovat. Hydraulika jak má být. Všechny hydraulické rychlospojky v zadní části traktoru ARION jsou opatřeny odtlakovacími pákami. To umožňuje odpojování pod tlakem i bez tlaku. Barevné označení připojovací a odpojovací strany zjednodušuje bezchybné připojení pracovního nářadí. Hydraulika Load-Sensing pro všechny modely ARION 600/500 s výkonem 110 l/min S vybavením CIS: čtyři mechanické rozvaděče na pravé boční konzole a ELECTROPILOT na loketní opěrce k ovládání dvou elektronických rozvaděčů Ve spojení s CEBIS: ovládání až šesti elektronicky ovládaných rozvaděčů na loketní opěrce Komfortní nastavení funkcí ovládacích rozvaděčů v systému CEBIS a CIS 38

39 Hydraulická soustava Plně hydraulický výkon. Pro pracovní nářadí s vlastními ovládacími jednotkami jsou k dispozici zapojení Power-beyond v zadní části. To přináší následující výhody: Hydraulický olej je pracovnímu nářadí přiváděn dle potřeby Koncovky s velkým průměrem, ploché těsnění hydraulického spojovacího zařízení a volná beztlaková zpátečka do nádrže snižují ztráty výkonu CEBIS CIS Mech. rozvaděče max. 4 El. rozvaděče max. 6 2 pro čelní nakladač ELECTROPILOT Nastavení průtoku Nastavení času Vnější ovládání K dispozici Není k dispozici Na čelním zvedacím závěsu se nacházejí přípojky pro rozvaděč a volný zpětný chod 39

40 Zadní zvedací závěs nenechá žádné pracovní nářadí stát. Externí obslužné prvky pro zadní zvedací závěs, vývodový hřídel a jeden volitelný rozvaděč (pouze CEBIS) Úchyty pro koule v zadní části 40

41 Zadní zvedací závěs Zadní zvedací závěs. Snadné nastavení. S maximální zvedací silou až 8 t u modelů ARION 650 a 640 nezůstane žádné pracovní nářadí stát. Vybavení zadní hydrauliky může být sestaveno dle požadavků: Tlačítky a otočnými ovladači v pravém B-sloupku je možná přímá obsluha nejdůležitějších funkcí zadního zvedacího závěsu: Manuální nebo automatické stabilizátory dolních táhel Regulace na mezní prokluz Hydraulicky ovládaný třetí bod Robustní a jednoduchý držák třetího bodu Praktické úchyty pro koule v zadní části Vnější ovládání pro zvedací ústrojí závěsu na obou blatnících, vývodový hřídel a jeden elektronicky ovládaný rozvaděč (pouze CEBIS) Mnoho možností připojení, jako je tažná lišta s K-80, automatický posuvný závěs, agrohák, CUNA Zvedání a spouštění Zapnutí / vypnutí tlumení kmitů Uzamčení zadního zvedacího závěsu Aktivace regulace na mezní prokluz Omezení zvedací výšky Rychlost spouštění Polohová a silová regulace Nastavení regulace mezního prokluzu Vypouklé zadní sklo a otočné sedadlo umožňují výborný výhled na připojené pracovní nářadí a zároveň bezproblémovou obsluhu zvedacího závěsu. V přímém dosahu je možné pohodlné nastavení zadního zvedacího závěsu při práci. 41

42 Větší mnohostrannost. Více možností nasazení. Externí ovládání pro čelní zvedací ústrojí (CIS a CEBIS) a jeden rozvaděč (pouze CEBIS) 42

43 Přední zvedací závěs Čelní zvedací závěs. Přesná práce. Všechny modely ARION je možné přímo z výrobního závodu vybavit dvěma variantami čelního zvedacího závěsu: Max. zvedací síla 3 t Max. zvedací síla 4 t Díky modulární konstrukci je bez problémů možné dovybavení. Součástí výbavy je polorám podél motoru. Vyztužení zadní nápravy je i bez předního zvedacího ústrojí nebo čelního nakladače dodáváno sériově u každého modelu ARION. Volitelná polohová regulace čelního zvedacího závěsu pro variantu CEBIS umožňuje přesnou práci s čelně neseným pracovním nářadím. Pracovní polohu lze nastavit otočným ovladačem v loketní opěrce a v ovládání systému CEBIS je možné nastavit rychlost zvedání a spouštění. Čelní zvedací závěs může pracovat jak jednočinně, tak dvojčinně. Čelní zvedací závěs a přední vývodový hřídel. Jak přední zvedací ústrojí, tak i přední vývodový hřídel jsou u všech modelů ARION integrované: Tři pozice předních dolních táhel: sklopené nahoru, pevná pracovní poloha a plovoucí poloha Dvojčinné zvedací válce sériově Krátká vzdálenost mezi přední nápravou a přípojnými body pro lepší vedení přídavných nářadí Vývodový hřídel ot/min s vnějším ovládáním pro stop polohu Externí ovládání čelního zvedacího ústrojí (ve vybavení CIS a CEBIS) a dvojčinného rozvaděče ve vybavení CEBIS Spojení pro všechny případy. V čelním zvedacím závěsu je integrované připojení pro hydrauliku i elektriku pro různé druhy využití: Dvojčinný rozvaděč Volná zpátečka Sedmipólová zásuvka Zásuvka 12-V- / 25-A 43

44 Sedí výborně. Čelní nakladač CLAAS. Žádné kompromisy. Ani při práci s čelním nakladačem. Především u čelního nakladače je pro bezpečnou a rychlou práci důležité dobré připojení k traktoru. Správná integrace konzol s přípojnými body do celkové koncepce traktoru měla velký význam už při vývoji výrobní třídy ARION 500/600. Jejich uspořádání zcela vzadu přináší dobrou stabilitu u těžkých prací. Díky koncepci konzol s přípojnými body může být traktor i později bez problémů dovybaven čelním nakladačem. 44

45 Čelní nakladače Silné kladné body. Uchycení pro čelní nakladač je k dispozici z výrobního závodu Velké skleněné střešní okno FOPS (Falling Object Protection Structure) Na výběr jsou tři komfortní varianty ovládání: ELECTROPILOT z výrobního závodu, PROPILOT a FLEXPILOT jako dovybavení Hydraulický systém automatického vyrovnávání PCH u čelních nakladačů FL nebo mechanický systém vyrovnávání PCM u modelů FL C Systém FITLOCK pro rychlé a pohodlné připojení a odpojení Zařízení pro rychlé připojení hydraulické a elektrické soustavy MACH FASTLOCK pro hydraulické zajištění pracovního nářadí SPEEDLINK pro automatické zajištění a připojení všech hydraulických a elektrických přípojek pracovního nářadí Tlumení kmitů SHOCK ELIMINATOR Velký výběr pracovního nářadí A přirozeně: kompletní servis od firmy CLAAS ARION FL 150 FL 120/ FL 120 C Zvedací výška m 4,60 4,15 K dispozici Není k dispozici Velké střešní okno FOPS (Falling Object Protection Structure) 45

46 Protože větší komfort znamená větší produktivitu. S modely ARION 600 a 500 představuje CLAAS i ve střední výkonové třídě zcela novou generaci kabiny. Nová 5-sloupková kabina byla vyvinuta ve spolupráci se zemědělci z celé Evropy. Nejlepší možný výhled směrem napravo díky 5-sloupkové koncepci a optimální přístupnost z hlediska výstupu do kabiny Loketní opěrka s integrovanou multifunkční pákou CMOTION ve variantě CEBIS 46 Nejlepší možný výhled směrem vpravo díky 5-sloupkové koncepci a optimálnímu přístupu z hlediska výstupu do kabiny

47 Komfort 47

48 Čistý výhled. Kabina. CEBIS CIS CEBIS. Jednoduše geniální. CIS. Geniálně jednoduchý. Vybaven převodovkou HEXASHIFT nebo CMATIC: verze CEBIS se vyznačuje elektronickými rozvaděči a především terminálem CEBIS s úhlopříčkou 21 cm. Verze CEBIS navíc nabízí některé automatické funkce, jako je řídicí systém pro otáčení na souvrati CLAAS SEQUENCE MANAGEMENT (CSM), který usnadňuje práci řidiče a zvyšuje výkonnost stroje. V základní verzi je ARION s převodovkou HEXASHIFT vybaven mechanickými rozvaděči a informačním systémem CLAAS INFORMATION SYSTEM (CIS). Displej CIS nabízí svým kompaktním designem výbornou ergonomii obsluhy: veškerá nastavení mohou být prováděna jedním otočným spínačem a tlačítkem ESC. Na přání jsou také ve verzi CIS k dispozici pro čelní závěs dva elektronicky ovládané rozvaděče, které se ovládají přes ELECTROPILOT v loketní opěrce. Více informací: go.claas.com/arion _video 48

49 Vybavení ARION CEBIS CIS Multifunkční loketní opěrka DRIVESTICK CMOTION Paměť pro otáčky motoru Ovládání vývodového hřídele Mechanické rozvaděče CIS zabudovaný v přístrojové desce Elektronické rozvaděče Terminál CEBIS Souvraťový management CSM pro manévrování na souvrati Přídavný ELECTROPILOT k ovládání dvou elektronických rozvaděčů TELEMATICS Řadicí automatika převodovky HEXACTIV Sériově Volitelně Není k dispozici 5-sloupková koncepce. Správné řešení pro co nejlepší výhled a přístupnost. Ve výkonové třídě mezi 100 a 200 koňmi se traktoru nabízí bezpočetně mnoho možností využití. Časté nastupování a vystupování při práci na farmě, či při přepřahání nářadí jsou na denním pořádku. Proto je velmi důležité uzpůsobit daným požadavkům kabinu. CLAAS odpovědí na tyto požadavky vyvinul kabinu s 5 sloupky. Výhody: Prostorná kabina pro pohodlnou práci Volný výhled na celý pracovní záběr Jednodílné čelní sklo pro co nejlepší výhled na čelní zvedací závěs a čelní nakladač Široké dveře do kabiny Speciálním uspořádáním zadních sloupků kabiny a díky vypouklému zadnímu sklu se obsluze naskytuje optimální výhled na pracovní nářadí a přípojný prostor. 49

50 CEBIS: vše na správném místě. Loketní opěrka udává měřítka. Všechny důležité ovládací prvky jsou integrované do pravé loketní opěrky: 1 Nová multifunkční páka CMOTION 2 Ovládací pole jízdního režimu, přepínání ELECTROPILOT, funkční tlačítka, paměť otáček motoru 3 Monitor CEBIS 4 ELECTROPILOT s dvěma dvojčinnými rozvaděči 5 Ovládací prostor CEBIS 6 Nastavení pracovní hloubky čelního a zadního zvedacího závěsu 7 Aktivace čelního a zadního vývodového hřídele 8 Ruční plyn 9 Neutrál 10 Rozvaděče 11 Pohon všech kol, závěr diferenciálu, automatika vývodového hřídele, odpružení přední nápravy 12 Hlavní vypínač baterie, elektronické rozvaděče, CSM a systém řízení se zobrazují v pravé konzole Loketní opěrka je výškově i podélně lehce přizpůsobitelná potřebám řidiče. Méně často používané funkce, jako je přednastavení počtu otáček vývodového hřídele či hlavní vypínač baterie, jsou umístěny vpravo od sedadla řidiče. Pro lepší výhled na pracovní nářadí je elektronická regulace zvedacího závěsu dobře ovladatelná i při natočeném sedadle řidiče. Tak je možné provést jemné nastavení elektronické regulace zvedacího závěsu i během práce. Dvě přídavná tlačítka ke zvedání a spouštění zadního zvedacího závěsu usnadňují připojování pracovního nářadí. 50

51 Vybavení CEBIS Dobře uspořádáno. Jak u varianty CEBIS, tak u varianty CIS je řada funkcí ovladatelná otočnými ovladači a tlačítky umístěnými přímo ve sloupku B: A Přednastavení počtu otáček vývodového hřídele B Nastavení zadního zvedacího závěsu C Zobrazení polohy zadního zvedacího závěsu D Obsluha elektronické regulace zvedacího závěsu 51

52 CEBIS s CMOTION: všechny funkce po ruce. Multifunkční ovládací páka CMOTION. S ovládáním CMOTION nabízí CLAAS koncepci, která umožňuje komfortnější a efektivnější využití důležitých funkcí traktoru ARION 600 a 500. Díky ovládání palcem, ukazovákem a prostředníkem se ruka při práci tak rychle neunaví a paže je pohodlně opřená o polstrovanou opěrku. Ta je výškově a délkově přizpůsobitelná individuálním potřebám řidiče. Ovládání HEXASHIFT nebo CMATIC. Veškeré řazení převodovky HEXASHIFT probíhá pomocí CMOTION. Lehkým posuvným pohybem se řadí stupně řazené pod zatížením. Delším posunem páky CMOTION dopředu či dozadu je možné přímo řadit skupiny, a stupně řazené pod zatížením přeskočit. Ve spojení s CMATIC lze pojezdovou rychlost přesně a plynule nastavit přes CMOTION. Postup řazení převodových stupňů řaditelných pod zatížením +/ Postup řazení skupina +/- Držením CMOTION v první pozici bude nadále řazeno 52

53 Vybavení CEBIS Stačí stisknout tlačítko. 1 Rozjezd / změna směru jízdy pouze s CMATIC 2 Zadní zvedací závěs 3 Aktivace GPS PILOT 4 Souvraťový management CSM pro manévrování na souvrati 5 Funkční tlačítka F7/F8 a volitelný rozvaděč 6 Souvraťový převodový stupeň s HEXASHIFT nebo aktivace tempomatu s CMATIC 7 Paměť pro otáčky motoru s HEXASHIFT nebo změna rychlostního rozsahu s CMATIC 8 Funkční tlačítka F5/F6 Funkční tlačítka je možné obsadit různými funkcemi: Díky možnosti volného obsazení funkčních tlačítek na ovládací páce CMOTION nedochází během pracovního procesu k žádnému přehmatávání. Všechny individuální funkce nářadí jsou ovládány pákou CMOTION. Funkce zadního zvedacího závěsu na CMOTION: Spouštění do pracovní polohy Zvedání do přednastavené zvedací výšky Manuální nastavení zvedání a spouštění (šipka) ve dvou stupních (pomalu / rychle) Rychlé zvednutí pracovního nářadí Funkce ISOBUS Počítadlo zapnuto/vypnuto Rozvaděč Zadní zvedací závěs lze pohodlně ovládat přes ovládací páku CMOTION. 53

54 Vše pod kontrolou. CEBIS. Spolehlivá obsluha. Monitor s úhlopříčkou 21 cm. Monitor CEBIS a ovládací prvky jsou integrované do loketní opěrky. Řidičova paže je položena na loketní opěrce a obsluhuje CEBIS tak, že pohyb kabiny nemusí být už vyrovnáván. Tím mohou být veškeré funkce nastavovány rychle a přesně během pracovního procesu. Obsluha CEBIS. Základní seřízení stroje probíhá pomocí otočného tlačítka CEBIS: Pro výběr z menu nebo pro nastavení parametru se ovladačem otáčí vpravo resp. vlevo a výběr se potvrzuje jeho stiskem. Tlačítkem ESC se opouští právě zvolené menu. Jediný stisk tlačítka DIRECT ACCESS vede k nabídce nastavení poslední použité funkce. To šetří čas a usnadňuje optimální nastavení stroje. 1 Řádek pro nabídky 2 Zobrazení funkce DIRECT ACCESS 3 Poloha čelního / zadního zvedacího závěsu a rozvaděče 4 Obsazení funkčních tlačítek 5 Stav převodovky, pojezdová rychlost, rychlost vývodového hřídele, paměť otáček motoru, management zakázek, zobrazení prokluzu, nastavitelné zobrazení, teplota, čas 6 Informace o stavu vozidla 7 Převodovka HEXASHIFT nebo CMATIC CEBIS - jednoduše lepší: Pouze dva prvky pro obsluhu: otočné tlačítko a tlačítko ESC Rychlý přístup k podnabídkám prostřednictvím tlačítka DIRECT ACCESS Sériově dodávaná funkce výkonu pro kontrolu plošného výkonu, spotřeby paliva a dat výnosů Možnost volby dvou různých uspořádání displeje (provoz na pozemní komunikaci nebo práce na poli) 1 Navigace v nabídce 2 Výběr 3 Tlačítko ESC 4 Tlačítko DIRECT ACCESS 54

55 Vybavení CEBIS Rozvržení obrazovky při jízdě po silnici v systému CEBIS 55

56 Jednoduchá obsluha. Vybavení CIS. Vše na svém místě. Loketní opěrka je výškově i podélně lehce přizpůsobitelná potřebám řidiče. Všechny často používané funkce se nacházejí na multifunkční loketní opěrce. 1 DRIVESTICK k ovládání převodovky HEXASHIFT 2 Ovládání zadního zvedacího závěsu 3 Řadicí automatika převodovky HEXACTIV 4 Ruční plyn a dvě paměti otáček motoru 5 Jemné nastavení paměi otáček motoru 6 Pozice neutrál, funkční tlačítka F1 / F2 7 ELECTROPILOT 8 Nastavení pracovní hloubky zadního zvedacího závěsu 9 Přední a zadní vývodový hřídel 10 Mechanické rozvaděče 56

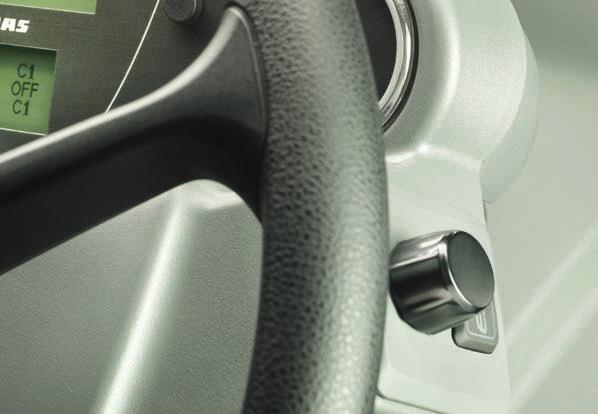

57 Vybavení CIS Ovládání konečky prstů. Otázka nastavení. Lze jej ovládat intuitivně a umožňuje dokonalou kontrolu převodovky HEXASHIFT: to je jedinečný DRIVESTICK. Složité a pohybově náročné ovládání převodovky jsou již minulostí. K dokonalému řazení a ovládání stačí jen nepatrný dotyk prstů. Ergonomicky dokonalá loketní opěrka. Nabízí nejlepší ergonomii a je základním předpokladem uvolněné a účinné práce. Vznikla jako výsledek rozsáhlých analýz činností obsluhy v kabině. Často používané funkce mají ovládání na multifunkční loketní opěrce, méně často používané funkce jsou ovládány z pravé boční konzoly. Pro každý rozvaděč je k dispozici jeden otočný spínač. Pomocí otočného spínače mohou být voleny možnosti funkcí daného rozvaděče: Pozice otočného spínače IIII: tlak - / neutrál / tlak + / plovoucí poloha Pozice otočného spínače III: tlak - / neutrál / tlak + Pozice otočného spínače - zámek: ovládací páka aretovaná pro stálý průtok nebo v pozici neutrál Obsluha elektronické regulace zvedacího závěsu a předvolba rychlosti vývodového hřídele jsou umístěny ve verzi CIS a CEBIS v pravém B-sloupku. Tak je zajištěn přímý přístup během pracovního procesu a při pohledu dozadu je možné optimalizovat nastavení elektronické regulace zvedacího závěsu. Postup řazení převodových stupňů řaditelných pod zatížením +/ Postup řazení Skupina +/- Držením DRIVESTICK v první pozici bude řazení pokračovat Rychlost otáček vývodového hřídele a elektronická regulace zvedacího závěsu jsou nastavitelné na B-sloupku 57

58 Dobrá informovanost. CIS. 1 Navigace v nabídce 2 Výběr 3 Tlačítko ESC Informační systém CLAAS (CIS). Displej CIS nabízí v jednom kompaktním designu stejnou ergonomii obsluhy jako terminál CEBIS: Veškerá nastavení je možno pohodlně provádět pomocí jednoho otočného tlačítka a stisknutím tlačítka ESC. Systém CIS umožňuje nastavení následujících funkcí: Body řazení řadicí automatiky převodovky HEXACTIV Převodový stupeň pro rozjezd převodovky HEXASHIFT Nastavení citlivosti převodovky volby směru jízdy REVERSHIFT Nastavení dávky na elektronických rozvaděčích na ELECTROPILOT Funkce palubního počítače jako je zpracovaná plocha, spotřeba paliva a plošný výkon Informace o intervalech údržby Volitelně jsou v této variantě vybavení k dispozici dva elektronicky ovládané rozvaděče pro čelní nakladač, které lze pohodlně ovládat přes ELECTROPILOT na multifunkční loketní opěrce. Nastavení rychlosti zvedání a spouštění, stejně jako naklápění a vyklápění čelního nakladače 58

59 Vybavení CIS Zobrazení pro převodovku HEXASHIFT na A-sloupku. 1 Předvolený převodový stupeň vpřed 2 Předvolený převodový stupeň vzad 3 Aktuální převodový stupeň 4 Omezení automatiky řazení HEXACTIV 5 Zvolený souvraťový převodový stupeň 6 Volba režimu pole nebo doprava 7 Způsob provozu HEXACTIV 59

60 Ergonomie a komfort pro nejlepší pracovní podmínky. Prvotřídní komfort. Komfort už od samého počátku. Traktory ARION 600 a 500 nabízí díky četným detailům nejlepší pracovní prostředí pro dlouhé pracovní dny. Díky rozmanitým možnostem odkládání najde řidič pro svůj mobilní telefon nebo dokumenty vždy místo. Pod sedadlem spolujezdce se nachází chladící box, který nabízí místo pro dvě láhve o objemu 1,5 l a občerstvení. Ideální pro přestávku na oběd. 5-sloupková koncepce umožňuje široký úhel otevření dveří při jejich malém přesahu. To umožňuje nejen dobrý vstup do kabiny, ale také zamezuje případnému poškození dveří. Ochrana nášlapů proti znečištění a stabilní úchyty zaručují vysoký stupeň bezpečnosti při jakékoli práci - ať už na poli, či na statku. Schránka na dokumenty Přenosný příruční box Přípojky elektřiny a rozhraní ISOBUS pro přídavné terminály se nacházejí pod pravou konzolou. 60

61 Komfort Pro příjemné pracovní prostředí. Všechny modely ARION 600/500 jsou sériově vybaveny klimatizací a na přání filtrem kategorie 3. Komponenty klimatizace jsou vestavěny do dvojitě izolované podlahy kabiny, díky čemuž je proudění vzduchu v kabině optimálně rozptýleno a hladina hluku větrání značně redukována. Díky tomu, že nejsou žádné komponenty vestavěné do stropu, má obsluha více místa nad hlavou a celkově větší prostor v kabině. Vedle manuálního ovládání je k dostání i plně automatická klimatizace. Přehledné a promyšlené. Sešlápnutím malého pedálu pod sloupkem řízení se celý sloupek řízení odkloní dopředu. Tak vznikne dostatečný prostor pro nastoupení a vystoupení a při práci se tak dobře přizpůsobuje do optimální pozice. Aretací na sloupku řízení je taktéž variabilně nastavitelná výška volantu. Přístrojová deska je neustále dobře viditelná, neboť je součástí sloupku řízení a pohybuje se spolu s ním. Osvětlený interiér. Ve dne či v noci - všechny obslužné prvky jsou při zapnutých světlometech osvětlené. Navíc jsou osvětlené všechny symboly spínačů, aby byla za všech podmínek garantovaná bezpečná práce. Světlost monitoru CEBIS se automaticky přizpůsobuje daným světelným podmínkám. Je tak zabráněno oslnění uvnitř kabiny. 61

62 Odpružení, které šetří řidiče i stroj. Čtyřnásobné odpružení. Větrané a vyhřívané: prémiové sedadlo. Díky čtyřem bodům odpružení je kabina naprosto izolovaná od podvozku. Nárazy a kmity až k řidiči nedosahují. Podélné a příčné výztuhy spojují body odpružení a udržují kabinu v zatáčkách nebo při brzdění stabilní. Manuálně nastavitelné torzní vzpěry umožňují volbu mezi třemi různými tvrdostmi odpružení. Celý systém odpružení pracuje bezúdržbově. Z nabídky pěti sedadel výrobců Sears a Grammer je na výběr i větrané sedadlo Premium. Aktivně větrané sedadlo řidiče zajišťuje příjemné posezení za každého počasí Automatické nastavení odpružení dle hmotnosti řidiče Odpružení přední nápravy PROACTIV automatické a komfortní. Odpružení zůstává automaticky ve středové poloze bez ohledu na velikost zatížení. Změny zatížení bržděním a otáčením jsou rovněž vyrovnávány. Jednotlivé zavěšení kol a dráha pružení 90 mm zaručují nejlepší jízdní podmínky. Tlumení kmitů. Čelně či vzadu nesené těžké pracovní nářadí zatěžuje traktor stejně jako řidiče. Pro vyrovnání zátěžových špiček při přepravě a při otáčení na souvrati se zvednutým nářadím, je jak čelní, tak zadní zvedací závěs opatřen tlumičem kmitů. 62

63 Komfort Více informací: go.claas.com/arion _video Aktivace odpružení přední nápravy 63

64 EASY. Jednoduše získat víc. 64

65 EASY Efficient Agriculture Systems od CLAAS Program. CLAAS slučuje své kompetence v oboru elektroniky pod jedním jménem: EASY. Zkratka znamená Efficient Agriculture Systems a splňuje to, co slibuje: od seřízení stroje přes systémy řízení až k softwarovým řešením - s EASY je vše zcela jednoduché. Vaše systémy můžete vzájemně perfektně sladit a získat z Vašich strojů, a tedy i z práce, to nejlepší. Go on. Go easy. EASY má čtyři části. Každá z nich je specializovaná, dohromady tvoří silný tým. on board - řízení stroje a optimalizace výkonu z kabiny on field - zvýšení produktivity přímo na poli on track - kontrola stroje a diagnostika na dálku on farm - softwarová řešení pro provoz 65

66 Ještě lepší kontrola. Tak, jak potřebujete. S mobilními displeji nabízí CLAAS flexibilní řešení pro ISOBUS a systémy řízení. Terminál tak lze přemístit z jednoho traktoru nebo samojízdného sklízecího stroje na jiný, podle sezóny nebo použití. Vybavte Váš ARION přímo z výrobního závodu nebo dodatečným vybavením tak, jak potřebujete: S10 Terminál S10: 10,4" terminál s dotykovým displejem s vysokým rozlišením Funkce řízení a ISOBUS Až čtyři znázornění kamer Terminál S7: 7" terminál s dotykovým displejem s vysokým rozlišením Funkce řízení COMMUNICATOR: 5,7" terminál Funkce ISOBUS 10,4" displej ISOBUS - ovládání rozvaděčů. K připojení ISOBUS kompatibilního nářadí k traktoru se nacházejí v zadní části odpovídající zásuvky. V kabině může být přes další zásuvku vytvořeno připojení k terminálu kompatibilního s ISOBUS. Ovládání daného nářadí probíhá přes specifické vyobrazení. Díky ISOBUS kompatibilitě je možné přes terminál S10 ovládat i nářadí jiných výrobců. 66

67 ISOBUS S7 COMMUNICATOR 7" displej 5,7" displej Zásuvky ISOBUS v kabině a zadní části Funkční tlačítka. ARION disponuje osmi F-tlačítky, které je možné obsadit v systému CEBIS různými funkcemi. Aktuální obsazení lze kdykoli odečíst v zobrazovacím okně v CEBIS. Přiřazení tlačítek k dané funkci probíhá přes terminál S10 nebo přes COMMUNICATOR. Tak má každý řidič možnost individuálního přizpůsobení ovládání traktoru. 67

68 Neustále ve správné stopě. Navigační systémy CLAAS. Zvýšení kvality práce. Automatické řízení také na souvrati. Systémy řízení CLAAS odlehčují řidiče. Ukazují mu výhledově směr, příp. řídí traktor zcela automaticky na optimální stopu. Chyby a přesahy jsou eliminovány. Pokusy dokládají, že moderní systém paralelního navádění může ušetřit až 7% motorové nafty, strojní náklady i hnojivo a látky na ochranu rostlin. Funkce AUTOTURN přebírá otáčecí manévr na souvrati. Směr otáčení i další dráha zpracování jsou předvoleny v terminálu, zbytek už obstará systém řízení. Automatický systém řízení GPS PILOT je ovládán přes dotykový terminál S10 a S7 (viz strana 66/67). Ty se vyznačují velmi jednoduchým menu a uživatelsky příjemným rozhraním. 68

69 Systémy řízení Korekční signály. RTK + / 2 až 3 cm Pevná stanice Dosah cca. 15 km Vlastní referenční stanici nebo referenční signál lze získat od místního prodejce Nejvyšší možná opakovatelná přesnost RTK NET + / 2 až 3 cm Korekční signál přes mobilní telefon Dvoufrekvenční signál Neomezený pracovní rádius Nejvyšší možná opakovatelná přesnost Podléhající licenci BASELINE HD + / 4 až 6 cm Mobilní referenční stanice Dosah 3 až 5 km Bez licenčních poplatků Vlastní podnikový korekční signál Integrovaná akumulátorová baterie Korekční signál podle potřeby. CLAAS svou nabídku vyvinul tak, že svůj systém můžete kdykoliv podle potřeby rozšířit. To se týká jak technologie terminálu, tak i využití všech současných korekčních signálů. Pro vyšší flexibilitu a schopnost nasazení umí systémy řízení CLAAS pracovat jak s GPS, tak i se satelitními systémy GLONASS. OMNISTAR XP / HP / G2 + / 5 až 12 cm Korekční signál podporovaný satelitem Dvoufrekvenční signál Podléhající licenci EGNOS / E-DIF + / 15 až 30 cm Bez licenčních poplatků Přesnost stanice Detailnější informace k tomuto tématu získáte v prospektu "CLAAS navigační systémy" nebo u Vašich regionálních prodejců CLAAS. 69

70 Přesně na souvrati s CSM. CLAAS SEQUENCE MANAGEMENT (CSM). Souvraťový management CSM za Vás přebírá práci při otáčení na souvrati. Jedním stiskem tlačítka se přehrají všechny před tím uložené úkony. CSM nabízí: Záznamy až čtyř sekvencí na každé pracovní nářadí Aktivace, předčasné ukončení nebo přerušení sekvencí přímo na CMOTION Zobrazení postupů v systému CEBIS Záznam závislý na čase nebo na vzdálenosti Následnou změnu a optimalizaci sekvencí Následující funkce je možno v libovolném pořadí kombinovat: Rozvaděče s nastavením času a průtočného množství oleje Pohon všech kol, závěr diferenciálu a odpružení přední nápravy Čelní a zadní zvedací závěs Souvraťový převodový stupeň (HEXASHIFT) nebo tempomat (CMATIC) Přední a zadní vývodový hřídel Paměť pro otáčky motoru Jednoduše zaznamenat a přehrát. Sekvence mohou být na přání zaznamenávány v závislosti na vzdálenosti nebo na čase. Zároveň je možné ukládat sekvence za klidového stavu stroje. Při probíhajícím záznamu je řidič schopen krok za krokem sledovat vývoj jeho sekvence. Při přehrávání může být sekvence pozastavena a následným jednoduchým stiskem tlačítka lze pokračovat v přehrávání. 70

71 CSM Hlavní spínač CLAAS SEQUENCE MANAGEMENT Optimalizace bez prostojů. Uložené sekvence lze dodatečně změnit a optimalizovat. Kroky se mohou přidávat, mazat, v každém detailu měnit a přizpůsobovat. Časy, vzdálenosti a průtok je možné tímto způsobem přizpůsobovat daným podmínkám. Po prvním záznamu je možné sekvenci během pracovního procesu propracovat až do posledního detailu. 71

72 Všechny stroje a zakázky pod kontrolou. Kdykoli. Správa zakázek s CEBIS. Pro dokumentaci hotových prací je možné uložit v systému CEBIS až 20 zakázek. Po zadání pracovního záběru nářadí může začít počítání plochy a zobrazení spotřeby na hektar. Aby bylo dosaženo co nejpřesnějších výsledků, lze zaznamenat pojezdovou rychlost pomocí radaru. Management pracovního nářadí s palubním počítačem CEBIS. CEBIS umožňuje uložit až 20 různých nářadí. Všechny nastavené hodnoty jsou přiřazovány danému nářadí. Čtyři sekvence CSM Režim a aktivace počítadla plochy Pracovní záběr nářadí To šetří zbytečnou práci se seřizováním stroje při výměně nářadí a střídání obsluhy. Jednoduše připojte, nářadí uložte v systému CEBIS a dejte se do práce. CLAAS TELEMATICS: Zlepšení pracovních procesů: analýza pracovního času Optimalizace nastavení: dálkové sledování Zjednodušení dokumentace: zpracování dat Úspora servisního času: dálková diagnostika S TELEMATICS jste schopni kdykoli a odkudkoli stáhnout veškeré informace o Vašem stroji. Zpracované údaje jsou zasílány v pravidelných intervalech prostřednictvím mobilního telefonu serveru TELEMATICS. To Vám nebo na přání také Vašim servisním partnerům umožňuje stahovat a vyhodnocovat přes internet relevantní informace. 72

73 Management zakázek TELEMATICS Mobilní telefon S GPR Internet CLAAS TELEMATICS Webový server Funkce. Analýza provozní doby Zpracování dat Analýza pracovní doby Automatické zpracování dat pro dokumentaci Redukce časů prostojů Zabezpečené zobrazení na centrálním serveru Kontrola výkonnosti stroje Standardní rozhraní k exportu dat z TELEMATICS Optimalizace spotřeby paliva Dálková diagnostika Dálkové sledování Plánování údržby Zobrazení pozice v Google Earth Dálková diagnostika CDS Aktuální činnost Satelity GPS vysílají signál, který je stroji přijímán. Stroje vysílají prostřednictvím mobilního signálu souřadnice GPS, stejně jako výkonnostní údaje stroje a hlášení serveru TELEMATICS. Data mohou být přijímána přes ineternet přímo v podnikové kanceláři či u servisního partnera. 73

74 Rychlá a snadná údržba. Rychlá údržba. Čerstvý vzduch pro plný výkon. Právě každodenní údržba by měla být co nejjednodušší. Ze zkušeností víme, že: Vše, co je komplikované a nepohodlné, dělá člověk nerad. Velká, jednodílná kapota motoru nabízí jedním stlačením tlačítka přístup ke všem servisním bodům Kontrola oleje a doplňování jsou možné při zavřené kapotě na levé straně traktoru Veškeré každodenní údržbářské práce lze provádět bez použití nářadí Díky dlouhým intervalům výměny oleje (motor 500 hod., převodovka a hydraulika hod.) ušetříte spoustu času a peněz. Tím ztrácíte méně drahocenného provozního času v sezóně a stroj je tam, kde má být: v pracovním nasazení. Velké sací plochy v kapotě motoru nabízejí dostatek čistého vzduchu pro chlazení a vzduchový filtr motoru. Na základě nízké rychlosti proudění vzduchu přes nasávací plochy zůstávají tyto neustále čisté a průchodné. Bloky chladičů jsou neseny robustním rámem a plynové vzpěry otevírají plochy chladičů ke kompletnímu čištění ve dvou pozicích. Tak může v případě potřeby proběhnout rychlé a bezpečné čištění. Vzduchový filtr je dobře přístupný v chlazeném prostoru před plochami chladiče, čímž je možné jej bezbariérově vyjmout. Bohatě dimenzovaný vzduchový filtr byl navržen pro dlouhou životnost. Díky odsávání hrubých nečistot v prostoru filtru je jeho čistící interval navíc prodloužen. V pravé části schodků se nacházejí baterie a box na nářadí nářadí, které jsou dobře přístupné. Kontrola oleje a doplňování jsou možné při zavřené kapotě 74 V pravé části schodků se nacházejí dobře přístupná baterie i box na nářadí.

75 Údržba Pro co nejrychlejší kontrolu se nachází palivový filtr u vstupu do kabiny. Snadná přístupnost ke vzduchovému filtru kabiny na střeše. 75

76 Zcela blízko. CLAAS servis. Pomáháme nepřetržitě po celých 24 hodin. Servis je Vám nablízku, i když je vzdálený. Na profesionalitu a odpovědnost týmu First CLAAS Service se můžete spolehnout nepřetržitě po celou dobu sklizně. Po celých 24 hodin zajišťují dovozci a prodejci na celém světě optimální zásobování náhradními díly a spolehlivý servis. Při sklizni je každá minuta drahá. S dálkovou diagnostikou CLAAS TELEMATICS získáme společně cenný čas. Pracovníci našeho servisu mají prostřednictvím internetu přímý přístup ke všem výkonovým a elektronickým údajům Vašeho traktoru ARION. Řešení problému tak lze často provést i na dálku. Pokud musí technik přijet na místo, má již všechny potřebné informace a může s sebou případně přivést potřebné náhradní díly. 76

77 First CLAAS Service Stavební kameny Vaší jistoty. Servisní výrobky CLAAS. Zvyšte bezpečnost provozu, minimalizujte rizika oprav a prostojů, kalkulujte s plánovatelnými náklady. Se servisními výrobky CLAAS si můžete z řady nabídek sestavit svůj individuální servisní balíček. Na výběr máte k dispozici tři produkty: Hovoříme stejnou řečí. Obchodní partneři CLAAS patří na celém světě k nejvýkonnějším podnikům v oboru zemědělské techniky. Jsou nejen dokonale vyškoleni a odborně vybaveni, ale jsou také seznámeni se způsobem práce Vašeho zemědělského podniku a s Vašim očekáváním z hlediska kompetencí a spolehlivosti. Jsme tam, kde nás potřebujete. Náš centrální sklad náhradních dílů dodává veškeré originální díly CLAAS ORIGINAL rychle a spolehlivě do celého světa. Velký počet partnerů CLAAS je zárukou, že náhradní díly v krátké době dorazí ke svému cíli tam, kde je právě potřebujete. Roční kontrola CLAAS CLAAS CARE CLAAS MAXI CARE Přehled Vašich výhod: Prodloužená doba životnosti Vašeho stroje Profesionálně vybavené dílny Vašeho obchodního partnera Konzultace o speciálním příslušenství a dovybavení Zaručené dosažení výkonu Vašeho stroje Minimální prostoje Stabilní plánování nákladů Dlouhodobé zachování hodnoty Doporučené použití náhradních dílů a spotřebního materiálu CLAAS ORIGINAL V mezinárodním skladu náhradních dílů CLAAS se na ploše m² nachází okolo různých pozic. 77

78 Protože silné argumenty snadno přesvědčí. CPS. Komfort. Nejnovější technologie motoru pro vysoký výkon s nízkou spotřebou paliva Koncepce polorámu byla navržena pro ta největší zatížení a vysokou flexibilitu Celková integrace čelního nakladače do traktoru pro vysokou stabilitu a snadnou ovladatelnost Dlouhý rozvor a vyvážené rozložení hmotnosti Kompaktní konstrukce s integrovaným čelním zvedacím závěsem s plnou způsobilostí pro silniční provoz Převodovka s plným řazením pod zatížením HEXASHIFT s automatickým systémem řazení HEXACTIV, nebo plynulá převodovka CMATIC K dispozici až čtyři volby otáček vývodového hřídele 540 / 540 ECO / / ECO 5-sloupková kabina s širokým vstupem díky širokému úhlu otevření dveří Multifunkční ovládací páka CMOTION ve vybavení CEBIS Multifunkční loketní opěrka ve vybavení CIS Čtyřbodové odpružení kabiny Odpružená a aktivně větraná sedadla řidiče Odpružená přední náprava s aktivní regulací vyrovnávání Čelní a zadní zvedací závěs s tlumením kmitů Výborná přístupnost ke všem bodům údržby Odkládací prostory a integrovaný box na nářadí EASY. GPS PILOT s dotykovým terminálem S10 a S7 Souvraťová automatika CSM Management pracovního nářadí TELEMATICS ISOBUS 78
