1 Bosch Diesel Jihlava Automatizace v materiálovém toku Pavel Jelínek

2 Powertrain Solutions Jedna divize - Tři segmenty Osobní automobily Užitková vozidla / Off Highway Elektromobily Dieselové a benzinové vstřikovací systémy vč. komponentů a řízení Systémy Flex-Fuel a Flex-Start Systémy pro zemní plyn Hybridní pohony Emisní řešení Sensorika Pohony Softwarové a inženýrské služby Dieselové vstřikovací systémy vč. komponentů a řízení Systémy pro zemní plyn Hybridní pohony Emisní řešení Sensorika Softwarové a inženýrské služby Elektrická vozidla s baterií BEV Elektrická vozidla Plug-In Elektrická vozidla s palivovými články Elektrické nápravy a motory Výkonová elektronika Softwarové a inženýrské služby 2 Diesel Systems JhP/LOG

3 Česká republika Lokality Bosch Regionální zastoupení Počet zaměstnanců: 247 Praha České Budějovice Mobility Solutions Počet zaměstnanců : Mobility Solutions Počet zaměstnanců : Jihlava Brno Albrechtice Krnov Energetika a technika budov Počet zaměstnanců : 243 Průmyslová technika Počet zaměstnanců : 214 Spotřební zboží Počet zaměstnanců : zaměstnanc ů v7 lokalitách Mikulov Stav k: Diesel Systems JhP/LOG

4 Závod Jihlava Dieselové produkty pro osobní a nákladní auta, off-highway VÝROBCE ORIGINÁLNÍCH DÍLŮ (OEM) Řadová čerpadla Čerpadla Common Rail Rail a komponenty Zpětné vedení paliva Injektory 1993 SÉRIOVÉ OPRAVY (REM) Diesel Systems JhP/LOG

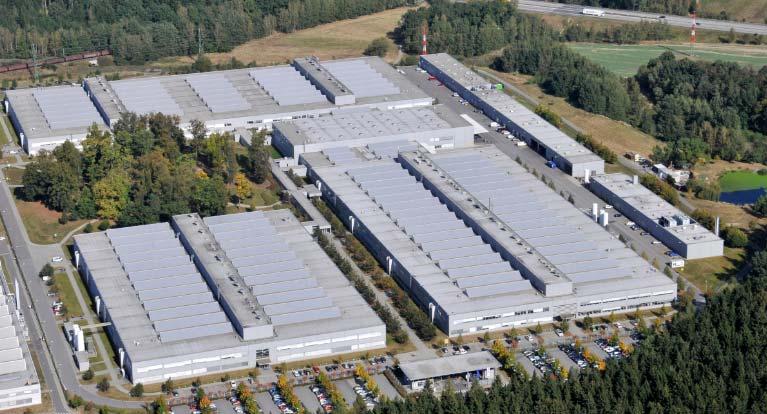

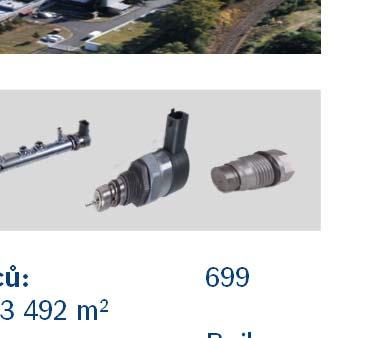

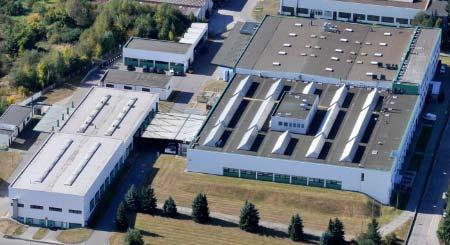

5 Závod Jihlava Jeden z největších závodů Powertrain Solutions Závod 1 Závod 2 Závod 3 Počet zaměstnanců: 394 Užitná plocha: m 2 Výrobky: SIS, CP1, CRI, FRL počet Počet zaměstnanců: počet zaměstnanců: počet zaměstnanců: počet zaměstnanců: Počet zaměstnanců: užitná Užitná plocha: užitná plocha: m m 2 užitná m 2 plocha: m užitná 2 plocha: Užitná 91 plocha: 897 m m 2 Výrobky: Rail, Rail, PCV, Rail, PLV PCV, PLV CP3, CP4, CPN5 Výrobky: CP3, CP4, CP3, CP4, CPN5 PCV, PLV CPN5/6 4,305 zaměstnanců Stav k: Diesel Systems JhP/LOG

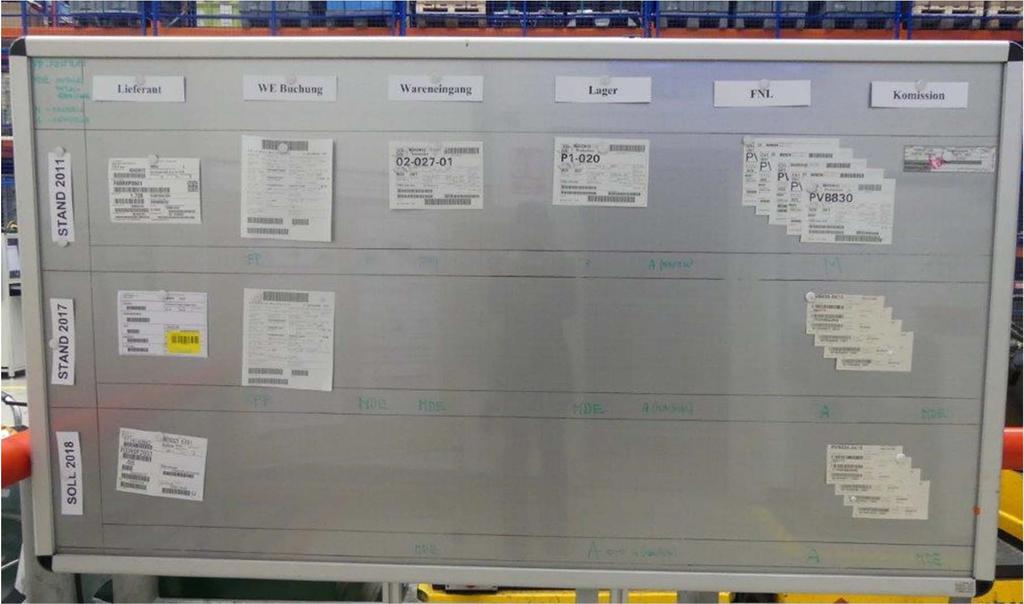

6 Vývoj projektu Paperless material flow 6

7 Paperless material flow - Digitalizace Aktivace Skladových jednotek v SAP Potvrzení uskladnění a vyskladnění pomocí mobilních terminálů Doplnění Pikovacích zón bez tisku skladových příkazů Transportní kanban pro výrobu Uskladnění příjmu zboží s využitím Anonymní etikety Mobilní tisk skladových příkazů (pro kontrolu jakosti a bednový sklad) Časové tisky a optimalizace tras a procesu odběru zboží pro Pickery 2016 Sekvenční zásobování výroby 2018 Unique ID kooptování čísla palety z ASN od dodavatelů do SAP Ring scanner 7

8 Automatický milkrun Postup Výběr technologie 2.Q 2015: Laser Indukce Magnetická páska Koncept konzultován s centrálním oddělením: Automatický milkrun AutoBod Aethon - TUG Výběr dodavatele: Dodatečné bezpečnostní prvky: 8

9 Automatický milkrun Proces a řešení Proces: nakládka transport vykládka Automatický milkrun Transport na dlouhé vzdálenosti Software Naprogramovaná trasa Kontrola systému Oblast logistiky Laserový skener Laserové odrazky Výroba Automatická jízda 66 x/den aut. milkrun jede do výroby ~ 750 skejtů/den aut. milkrun doručí do výroby ~ 70 km/den 9

10 Automatický milkrun Layout Milkrun M2 Trasa (m) ~ 1050 Automatická jízda Manuální jízda Nakládka/ Vykládka Nakládka / Vykládka 10

11 Automatický milkrun Video 11

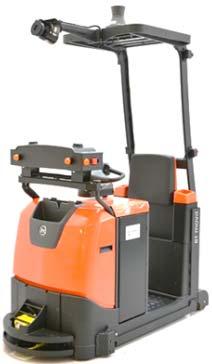

12 Automatický milkrun Bezpečnostní prvky - senzory Senzory a STOP tlačítka + Bluespot (modré světlo) Stop tlačítka 12

13 Automatický milkrun Bezpečnostní prvky STOP tlačítka Bezpečnostní STOP tlačítka na všech vozících soupravy Bezpečnostní prvek pro okamžité zastavení soupravy STOP tlačítka 13

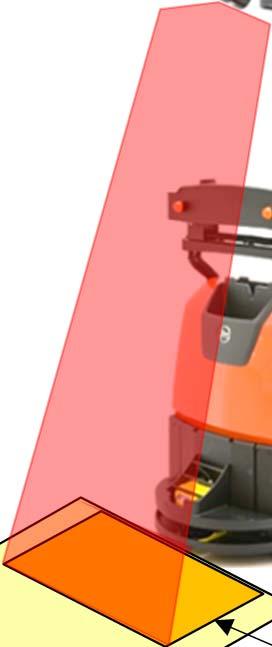

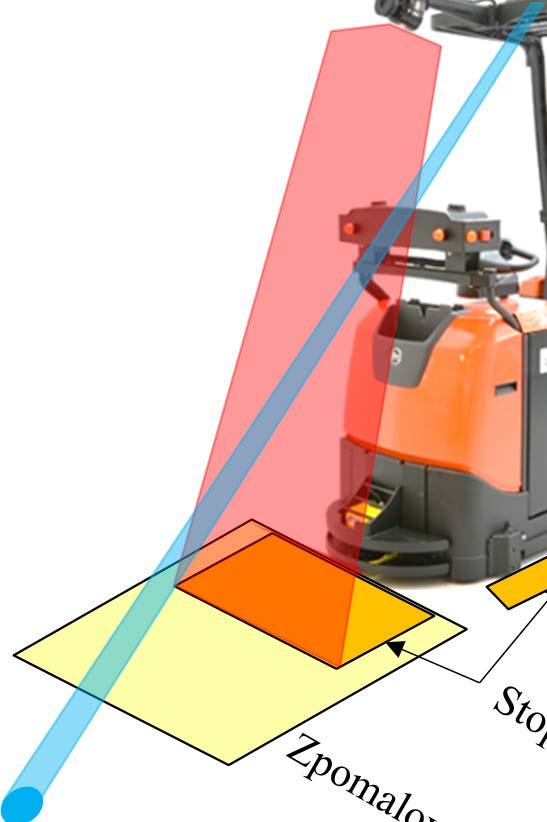

14 Automatický milkrun Bezpečnostní prvky rozšířený senzor Vozíky za tahačem jsou širší než tahač Rozšířené snímané pole Zpomalovací zóna Stop zóna 14

15 Automatický milkrun Bezpečnostní prvky rozšířený senzor Rozšířené pole snímaní v zatáčkách Vozíky za tahačem nedokonale kopírují jízdní stopu tahače Oblast pokrytá senzory Širší oblast v zatáčce 15

16 Automatický milkrun Bezpečnostní prvky autorizace Autorizace ID kartou pracovníka, při přepnutí do manuálního režimu Bezpečnostní prvek k zabránění použití stroje neautorizovanou osobou ID card reader 16

17 Automatický milkrun Zhodnocení pilotní implementace Optimalizace procesu Zvýšení produktivity Variabilní využití techniky (automat/manual) Modulární a bezpečný systém (laser navigace) Možné rozšíření bez nákladů na SW 17 Diesel Systems JhP/LOG

18 Next step Automatický stacker Současný stav Milkrun pro transport palet do výroby paletové vozy Manuální manipulace s paletovými vozy Sklad Příprava palet pro transport Připojení paletových vozů do soupravy Výroba Odpojení paletových vozů ve výrobě Manuální manipulace s paletovými vozy Retrak Manuální jízda SM s paletovými vozy 18

19 Next step Automatický stacker Budoucí stav Automatický systém pro nakládku - transport - vykládku palet (GBX) Automatický systém bez manuálního zásahu Sklad Senzor indikuje paletu na válečkové dráze 2D kamera snímá barcode ze skladového příkazu pošle signál do stroje Stroj automatiky odebere paletu a naskenuje cílové místo Production Automatická vykládka palet Automatický odběr prázdných obalů Retrak Automatická jízda Nový layout Příklad změny ve výrobě 2 automatické stackery v JhP pro 1 výrobní halu ~ 85 PAL/den automatické stackery doručí do výroby a zpět 19

20 Další kroky Automatický stacker Očekávané výsledky Optimalizace procesu Zvýšení produktivity Redukce ruční manipulace s materiálem Plně automatický provoz (automatické nabíjení) Modulární a bezpečný systém (laser navigace a senzory) 20 Diesel Systems JhP/LOG
