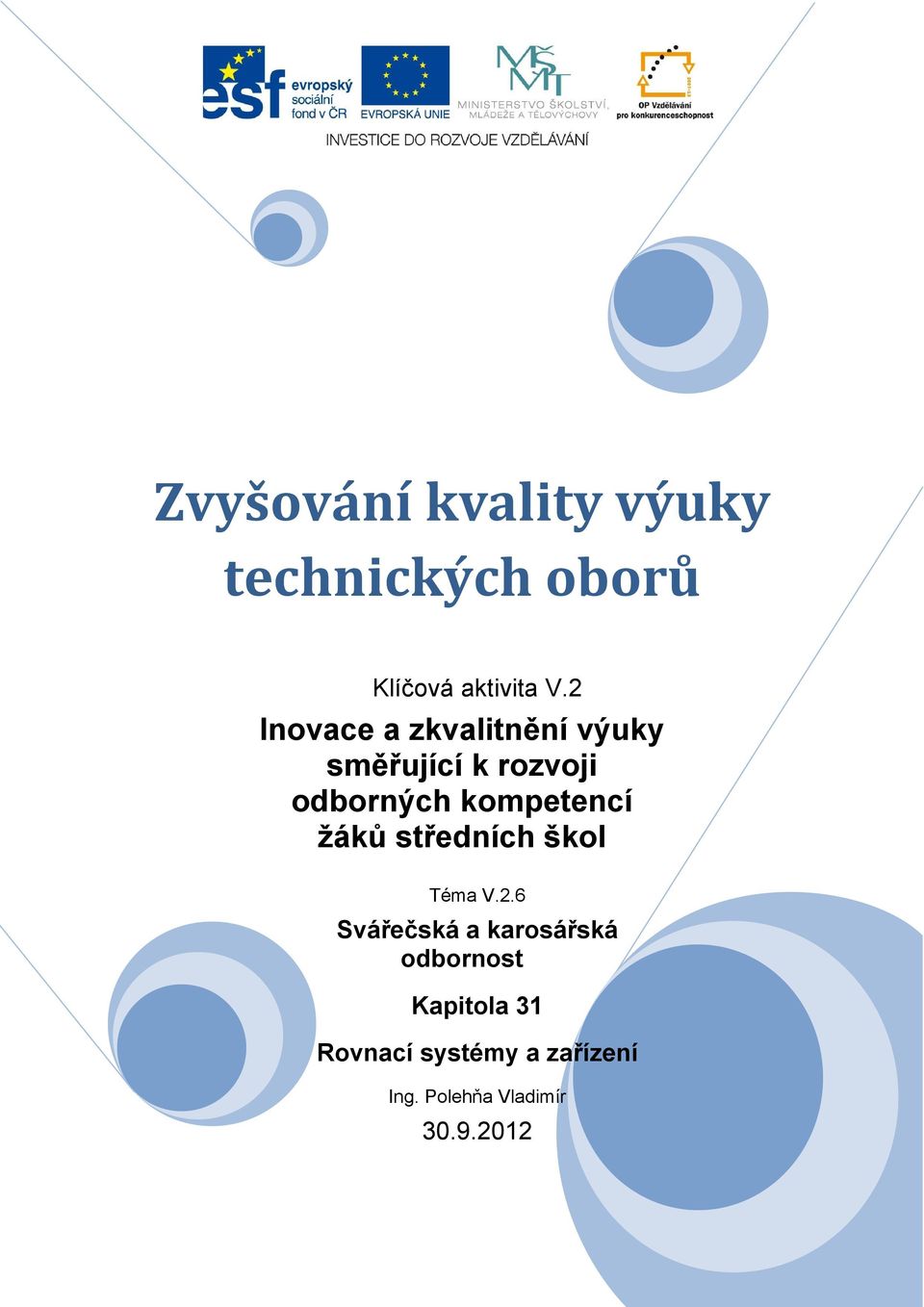

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.6 Svářečská a karosářská odbornost Kapitola 31 Rovnací systémy a zařízení Ing. Polehňa Vladimír

2 Obsah: ANOTACE SADY VÝUKOVÉHO MATERIÁLU ROVNACÍ SYSTÉMY A ZAŘÍZENÍ ROVNÁNÍ RÁMŮ PODVOZKOVÝCH KAROSERIÍ MOŽNOSTI ROVNÁNÍ MOŽNOST ROVNÁNÍ HYDRAULICKÝM VYROVNÁVAČEM DOZER ROVNÁNÍ SAMONOSNÝCH KAROSERIÍ ROVNACÍ STOLICE PRACOVNÍ LIST ROVNACÍ SYSTÉMY A ZAŘÍZENÍ PRACOVNÍ LIST - ZÁKLADNÍ INFORMACE VOZIDEL DOPORUČENÁ LITERATURA A ZDROJE POUŽITÁ LITERATURA... 10

3 Anotace sady výukového materiálu Výukový materiál Svářečská a karosářská odbornost je určen žákům prvních až třetích ročníků všech karosářských a automobilových oborů. Zpracované materiály využijí i další zámečnické, strojnické obory, případně i studenti obdobných, nástavbových studií. Je vhodný k samostatnému studiu žáků i jako podpora pedagogických pracovníků při jejich přípravě na vyučovací hodinu. Součástí materiálu jsou i pracovní listy, které mohou diagnostikovat úroveň získaných znalostí a poskytnot případně i zpětnou vazbu k celému systému studia připravených odborných materiálů. Rozsah učiva je v souladu s ŠVP týkající se patřičných oborů a poskytne takto i odborný podpůrný materiál pro přípravu žáků k závěrečným zkouškám. Studiem těchto materiálů si prohloubíte znalosti rovnacích systémů možností jak narovnat deformovaný rám podvozku či karoserie.žáci získají přehled o funkčnosti hydraulického vyrovnávač dozeru i dalších systémech rovnacích stolic. 3

4 1 ROVNACÍ SYSTÉMY A ZAŘÍZENÍ Nejdůležitější částí vozidle je podvozek, který určuje jeho další funkčnost, vzhledem k přesnosti geometrie kol a jízdním vlastnostem. Podvozkvá část včetně rámu karoserie i podlahových částí jsou výchozí, neboť se na nich upínají další důležité prvky a řídící ústrojí automobilu. 1.1 Rovnání rámů podvozkových karoserií Využíváme zde měřicích šablon a kontrolních stolic, které využívají kontrolní měřící body na podvozku a údaje dané výrobcem. Kontroluje se zkřížení v podélné ose. Přeměří: U žebřinového rámu úhlopříčky od levého konce k protilehlému a naopak U páteřových rámů vzdálenost od obou konců vidlice ke středu zadního konce nosníku a naopak. U vidlicových popř. smíšených rámů vzdálenost k protilehlým koncům příček Je-li některá z rozměrů posunut musí se celý rám opravit. 1.2 Možnosti rovnání Prohnutí rovnáme pomocí mechanických (závitových) nebo hydraulických panenek., rozpěrek, atd.. Můžeme využít i lisů, nebo místních ohřevů a rychlého zchlazení, spojeného s rovnáním Svařování prasklých příček musí provádět kvalifikovaný svářeč. 4

5 1.3 Možnost rovnání hydraulickým vyrovnávačem Dozer Používá se k rovnání částí karoserie, které byly při havárii promáčklé dovnitř. Pomocí dozeru se vytahují přibližně do stejné polohy. Postup práce: a) Příprava hydraulického vyrovnávače k práci b) Upevnění pomocných přípravků (háčků, oka, svorky,..) na vyrovnávané místo c) Vyrovnání karoserie pomocí vyrovnávače. d) Demontáž vyrovnávače e) Ruční dotváření poškozeného místa na karoserii (a-rozpínání dozerem, b,c,d,e, rozpínací nářadí ) 1.4 Rovnání samonosných karoserií Tyto karoserie má dnes většina vozidel. Po havárii je třeba vždy kontrolovat, zda nedošlo k poruše svarových spojů a celkové tuhosti soustavy. Pro rovnání se používají rovnací stolice. Zde se můžou rovnat jen rámy a karoserie, které jsou materiálově v dobrém stavu (cca doba do 4 let provozu) 1.5 Rovnací stolice Universální zařízení využívané pro opravy samonosných karoserií i při rovnání rámů automobilů s podvozkovými karoseriemi. Výrobci: AB Samefa Caroliner Dataliner Celette Black-Hawk Autorobot 5

6 Rovnací stolice se skládá: Pracovní stolice pozice A Tažné rovnací zařízení napojené na hydraulický válec pozice B Měřicí systém. Pomocí systému můžeme na stolicích provádět.: Kontrolu karoserie Rovnání tažením zdeformovaných částí karoserie Měření velikosti deformace. 6

7 1.6 Pracovní list Rovnací systémy a zařízení 0) K čemu slouží rovnací systémy a zařízení? 1) Jaké druhy možností rovnání deformací znáš?.. 2) Popiš zařízení na obrázku a vysvětli jak se s ním pracuje 3) 4) Co vše můžeme provádět na rovnací stolici a) b) c).. 6) Popiš práci s mechanickými a hydraulickými rozpěrkami 7) Napiš tři značky výrobců rovnacích stolic a). b).. c).. 7

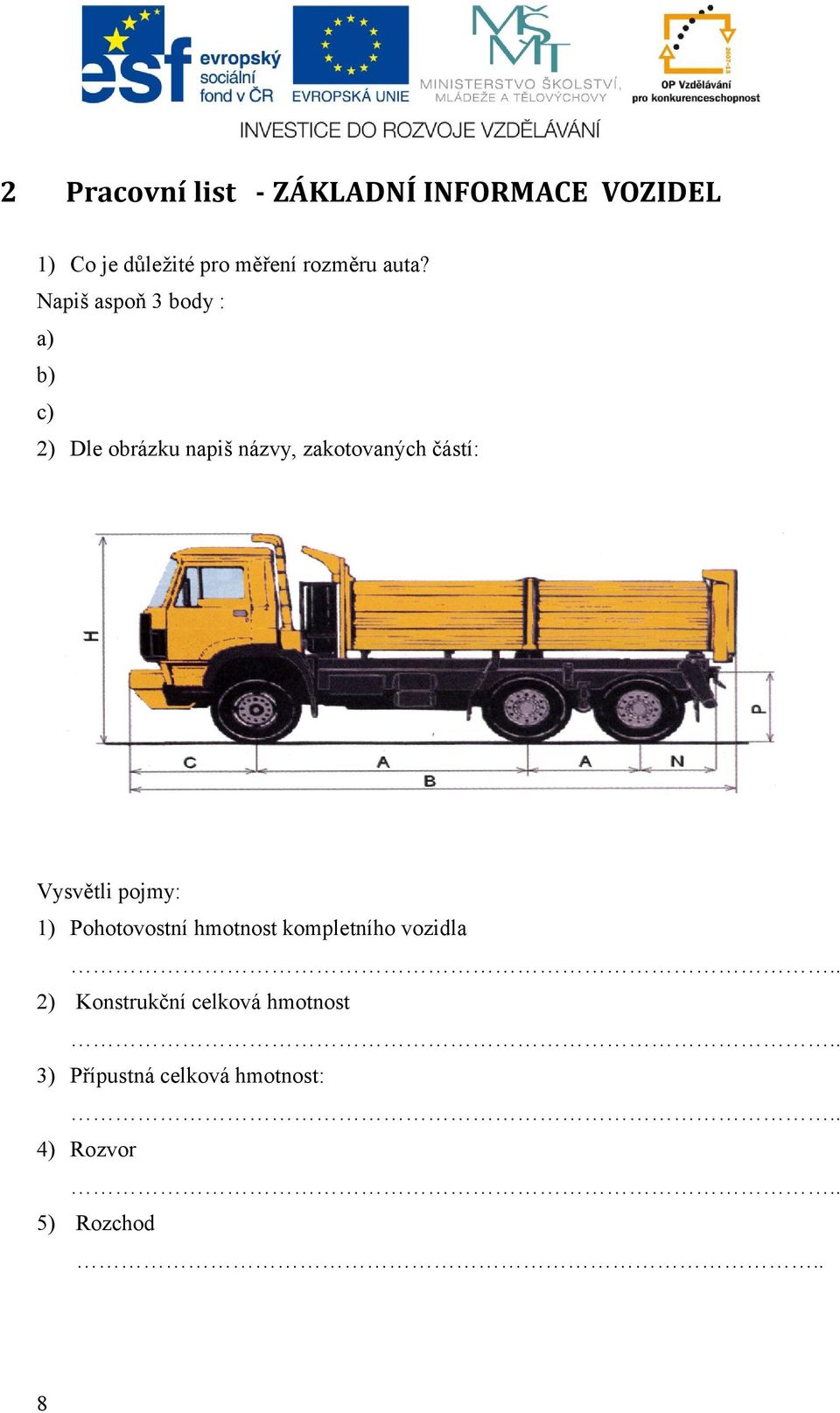

8 2 Pracovní list - ZÁKLADNÍ INFORMACE VOZIDEL 1) Co je důležité pro měření rozměru auta? Napiš aspoň 3 body : a) b) c) 2) Dle obrázku napiš názvy, zakotovaných částí: Vysvětli pojmy: 1) Pohotovostní hmotnost kompletního vozidla. 2) Konstrukční celková hmotnost. 3) Přípustná celková hmotnost:. 4) Rozvor. 5) Rozchod. 8

9 3 Doporučená literatura a zdroje 1. Ing. Jan, Zdeněk, Ing. Ždárský, Bronislav a PaedDr. Kubát, Jindřich. AUTOMOBILY, Elektrotechnika motorových vozidel II. Brno : Avid, spol. s r.o., Brno, ISBN Gscheidle, Rolf a kol. Příručka pro automechanika. Praha : SOBOTÁLES, ISBN Brisk Tábor, a.s.: Brisk - Download: Technický manuál [online]. Vystaveno 2010 [cit ].< CZ_150DPI.pdf>. 9

10 4 Použitá literatura 1. Ing. Jan, Zdeněk, Ing. Ždárský, Bronislav a PaedDr. Kubát, Jindřich. AUTOMOBILY, Elektrotechnika motorových vozidel II. Brno : Avid, spol. s r.o., Brno, ISBN Gscheidle, Rolf a kol. Příručka pro automechanika. Praha : SOBOTÁLES, ISBN Brisk Tábor, a.s.: Brisk - Download: Technický manuál [online]. Vystaveno 2010 [cit ].< CZ_150DPI.pdf>. 10
