Studie oprava fasády a výměna oken ve škole v Kozlovicích

Transkript

1

2 TECHNICKÁ ZPRÁVA A VÝKAZ VÝMĚR Identifikační údaje: Název stavby : OPRAVA FASÁDY A VÝMĚNA OKEN VE ŠKOLE V KOZLOVICÍCH Investor : Základní škola a Mateřská škola Kozlovice, příspěvková organizace, Kozlovice 186, zastoupena: Mgr. Hanou Ulčákovou,ředitelkou,IČ: , skola@kozlovice.cz ZŠ Kozlovice 343, Kozlovice Projektant : ing. arch. Václav Cviček, Kozlovice 56 Stupeň : Technická pomoc podklad pro zadání Místo stavby : Kozlovice Katastrální území : Kozlovice Dotčené parcely : p.č. st. 386 Zpracovatel PD : Architektonická kancelář ing. arch. Václav Cviček, Kozlovice 56, tel , vaclavcvicek@gmail.com Obsah dokumentace: - Technická zpráva a foto stávajícího stavu - 1 Západní pohled 1:100-2 Západní pohled se základními kótami 1:75-3 Detail soklu 1:20, 1:5-4 Schéma oken z uliční ( západní) strany 1:20-5 Schéma oken z jižní ( zahradní) strany 1:20-6 Schéma oken z jižní ( zahradní) strany 1:20-7 Schéma oken z jižní ( zahradní) strany 1:20 Zjednodušená projektová dokumentace je vypracována jako podklad pro výběr dodavatele. Řeší výtvarný, materiálový a technický návrh opravy uliční fasády nejstarší části původní školy včetně souvisejících náležitostí spojených s fasádou : - Vlastní nová fasáda vč. římsy a nový sokl - Výměna oken viz. popis a schéma 14 ks - Výměna žlabu a svodů, venkovních parapetů, oplechování dekorativního vikýře komplet - Výměna hromosvodu dílčí části spojené s uliční fasádou - Zpětné umístění stávajícího označení školy a výměna výložníků pro vlajky - Okapový chodník

3 Součástí této akce bude i výměna ještě nevyměněných oken na jižní fasádě (z prostoru zahrady) ks podle přiloženého popisu, nová fasáda obvodových stěn schodiště včetně soklu z žuly, zpětné napojení hromosvodu z objektu schodiště, natavení nové vrstvy z asfaltového modifikovaného pásu na střeše schodiště a související klempířské práce (výměna oplechování atiky, výměna svodů a doplnění oplechování na jižní fasádě) vše rovněž z prostoru zahrady. Nad nové dveře pro výstup na zahradu se instaluje nová stříška ( shodné provedení jako stříška nad vstupem do knihovny) Podklady: - Zadání investorem - Historické fotografie - Vlastní zaměření a fotodokumentace Technické, materiálové a barevné řešení : Střídmé barevné a materiálové řešení vychází ze záměru přiznat, že se jedná o nejstarší část školy, která byla v pozdějších létech podle prostorových nároků v několika časových etapách postupně přistavována či jinak stavebně upravována. Fasáda vč. římsy a sokl- stávající stav Nevhodná stávající břízolitová omítka vykazuje relativně dobrou pevnost. V několika místech se objevují praskliny. Částečné nedostatky se vyskytují v rovinatosti. Technický stav římsy bude blíže posouzen po postavení lešení. Zcela estetický i technický nevhodný byl kabřincový obklad soklového převážně kamenného zdiva. Po odstranění soklu cca před měsícem bylo zjištěno, že ponechání soklu bez dalších úprav i po případném otrýskání pískem je nevhodné zejména z důvodu, že kámen je v několika místech nepravidelně doplněn cihlou nejen v místě historického původního vstupu do školy. Fasáda včetně římsy a sokl- návrh Z důvodu částečných prasklin a a vyrovnání bude nová fasáda provedena sanačním systémem ETICS s Evropským technickým schválením dle ETAG 004 (např.weber therm clima s izolantem EPS-F CLIMA Sd desky z šedého polystyrénu faktor difuzního odporu µ = 10, součinitel tepelné vodivosti λd = 0,032 W/mK, tl.50 mm), vysoce prodyšná lepící a stěrková hmota s faktorem difuzního odporu µ = 14, samočistící prodyšná omítka s faktorem difuzního odporu µ = (např.weber.pas extraclean) zrnitý 1,0 mm. Před zahájením prací předloží zhotovitel k odsouhlasení

4 investorovi Technologický předpis ETICS, včetně doložení odtrhové zkoušky podkladu dle ČSN a výtažné zkoušky na kotevní systém dle ČSN Poznámka : do ostění oken ( uliční fasáda) se použije extrudovaný polystyrén tl. 30 mm. Barevné řešení: světlá šedá téměř bílá barva na hlavní ploše fasády bude doplněna tmavší šedou na podokenních a podokapní římsách a tmavou leštěnou žulou na soklu. Odstíny budou odsouhlaseny investorem na základě předložených vzorků. Klempířské prvky žlaby, svody, okenní parapety se provedou z pozinkovaného plechu s polystyrenovým lakem v odstínu RAL 9006 ( shodný odstín jako na dokončující se přístavbě). Podokapní římsa bude opravena ve stejné profilaci, rozsah osekání a nového provedení bude upřesněn při postaveném lešení. Podokapní římsa se provede bez izolantu EPS. Římsa bude natřena nátěrem WEBER. TON MIKRO V. Podokenní římsy budou ze stejné profilaci, tj. z čela bude přidán izolant jako na hlavní ploše. Odvětraný sokl je navržen pomocí kotev ze zavěšených desek tl. 30 mm z leštěné žuly např. PREMIUM BLACK. Sokl se provede podle přiloženého schématu. Velikost sešikmení pod zakládacím profilem fasády se provede podle vyrovnání fasády ETICSEM. Výkaz výměr spojených s opravou fasády: Bourací práce - Osekání břízolilitové omítky ostění oken (pouze uliční fasáda) : 6,0 m x 0,17 x 14 ks = 14,28 m2, uložení na skládku. (osekání omítky částí omítky římsy podle posouzení stavu z lešení). Bourací práce spojené s výměnou oken. Výkopové práce - Výkop pro nový okapový chodník podél nového žulového soklu : 22,1 m x 0,4 x 0,2 = 1,8 m3, odvoz a uložení na skládku Fasáda - otryskání povrchu tlakovou vodou - hloubková penetrace - Z důvodu částečných prasklin a a vyrovnání bude nová fasáda provedena sanačním systémem ETICS s Evropským technickým schválením dle ETAG 004 (např.weber therm clima s izolantem EPS-F CLIMA Sd desky z šedého polystyrénu faktor difuzního odporu µ = 10, součinitel tepelné vodivosti λd = 0,032 W/mK, tl.50 mm), vysoce prodyšná lepící a stěrková hmota s faktorem difuzního odporu µ = 14, samočistící prodyšná omítka s faktorem difuzního odporu µ = (např.weber.pas extraclean) zrnitý 1,0 mm. Před zahájením prací předloží zhotovitel k odsouhlasení investorovi Technologický předpis

5 ETICS, včetně doložení odtrhové zkoušky podkladu dle ČSN a výtažné zkoušky na kotevní systém dle ČSN Poznámka : do ostění oken ( uliční fasáda) se použije extrudovaný polystyrén tl. 30 mm. Dekorativní tympanon na střeše bude bez EPS. Plocha západní fasády( od cesty): (0,3 x 7,5 + 0,5x9x1,1 + 22,25x7,5 + 1,2x7,5) okna 1,96x1,96 x 14 ks + ostění 6,0x 0,25 + dekorativní vikýř ve střeše 10 m2 = 183,075 53, = 160,3 m2 Plocha fasády schodiště (od zahrady + boční strany nad střechou): (3, ) x 9,8 +(2x 1,9x4,1) :2 + 2,6x2,8 1,95x2,55x2 (okna) 2,0x 1,0 ( dveře + (2+2,55+2,55) x2 x0,26 + 3x0,26 (ostění) = 47,3 m2 Plocha fasády celkem: 160,3+ 47,3 = 207,6 m2. Na fasádě se použijí systémové rohovníky a dilatační lišty. Plocha lešení pro opravu fasády ze západu (od cesty): 36 x12 = 432 m2) Plocha lešení okolo schodiště od zahrady : 6x13 + 2x15 = 108 m2 Plocha lešení celkem: = 540 m2. - Nevhodně řešené nové dveře na zahradu budou plasticky zapuštěny do opravené fasády schodiště v šířce vyměňovaných okenních výplní ve schodišti (1,95 m). Nad nové dveře pro výstup na zahradu se instaluje nová stříška v šířce horních schodišťových oken. Stříška se provede shodně jako u vstupu do knihovny : ocelová žárově pozinkovaná konstrukce s výplní z drátoskla. Dále bude upřesněno při realizaci. Římsa - Oprava profilované římsy( od cesty) v délce : 36 bm, rozv. š. cca 0,7m = 25,2 m2, předpokládá se 30% osekání a zpětné provedení (bude upřesněno z lešení při realizaci), dále provedení jako fasády,ale bez EPS - Oprava římsy okolo schodiště (osekání 50 %) : (7x2 + 4) x 0,55 = 9,9 m2 ( osekání zvětralých částí, otryskání tlakovou vodou, hloubková penetrace, zpětné doplnění chybějícího jádra, lepící tmel + sklovláknitá tkanina, tmel + nátěr WEBER TON MIKRO V. - Římsy celkem : 25,2 + 9,9 = 35,1 m2 Sokl - Zavěšený obklad z leštěné žuly PREMIUM BLACK tl. 30 mm (od cesty): 16,1 m2 - Zavěšený obklad z leštěné žuly PREMIUM BLACK tl. 30 mm (od zahrady):

6 3,1 x 0. 8 = 2,5 m2 m2 Žulový obklad celkem : 16,1 + 2,5 = 18,6 m2 - Úprava- zešikmení horní hrany : ,2 = 27,2 bm Výměna oken na uliční fasádě Provedení členění a otevíraní oken dle přiloženého výkresu : 14ks o rozměru 1,96 x1,96 m = 53,78 m2. Poznámka : Měřeno z exteriéru. Okna plastová s izolačním trojsklem,ug max. 0,5 W/m2K, Uw max 0,77 W/m2K, teplý rámeček v trojskle, z exteriéru desén ořech, z interiéru bílá. Vícekomorový rám ( 6 komor), provedení profilu ve třídě A. Kování celoobvodové s povrchovou úpravou klik titan. Mikroventilace. Vnitřní ostění (z interieru) budou po kastlíkových oknech dozděna např. Ytongem a omítnuta vč. malby, nebudou doplněna polystyrénem! Osazení bude splňovat potřebnou vzduchotěsnost ( utěsnění připojovací spáry int. parotěsná, ext. Páropropustná páska), záruka se předpokládá 10 let. Součástí budou vnitřní horizontální žaluzie podle dispozic investora při prohlídce. Dále bude součástí D+M vnitřní parapetů Polyform v barvě ořech antik. Vnitřní a venkovní parapety provést pro tloušťku stěny cca 700 mm, nutno zaměřit spolu s okenními otvory individuálně. Venkovní parapety z pozinkovaného lakovaného plechu jsou uvedeny v další položce. U všech měněných oken obecně doloží dodavatelská firma prohlášení o vlastnostech, osvědčení zdravotního ústavu o nezávadnosti. Firma musí splňovat normy na zabudování oken. Výměna oken na jižní fasádě ( fasáda ze zahrady) Provedení členění a otevíraní oken dle přiloženého výkresu Bude se jednat : o 12ks o rozměru 1,98 x2,04 m = 48,47 m2, o 6 ks o rozměrech 2,01 x 1,61 m = 19, 42 m2 a o 2 ks s rozměry 1,95 x 2,55 m = 9,95 m2 ( celkem okna na jižní fasádě :77,84 m2) Poznámka : Měřeno z exteriéru. Okna plastová s izolačním trojsklem,ug max. 0,5 W/m2K, Uw max 0,77 W/m2K, teplý rámeček v trojskle, z exteriéru desén zlatý dub, z interiéru bílá. Vícekomorový rám ( 6 komor), provedení profilu ve třídě A. Kování celoobvodové s povrchovou úpravou klik titan. Mikroventilace. Vnitřní ostění (z interieru) budou po kastlíkových oknech dozděna např. Ytongem a omítnuta vč. malby, nebudou doplněna polystyrénem! Osazení bude splňovat potřebnou vzduchotěsnost ( utěsnění připojovací spáry int. parotěsná, ext. páropropustná páska), záruka se předpokládá 10 let. Součástí budou vnitřní horizontální žaluzie

7 podle dispozic investora při prohlídce. U dvou kusů oken ve schodiště žaluzie nebudou. Dále bude součástí D+M vnitřní parapetů Polyform v barvě zlatý dub. Vnitřní a venkovní parapety provést pro tloušťku stěny cca 700 mm v I.PP, V I.np. a ve II. Np pro tl. stěny cca 500 mm, nutno zaměřit spolu s okenními otvory individuálně. Venkovní parapety z pozinkovaného lakovaného plechu budou v oknech schodiště, u ostatních se použije přechodová lišta na stávající venkovní parapety. Dozdívky ostění Ytongem cca tl. 40 mm + omítka vyztužena sklovlak. Tkaninou celkem : 12,3+2,5+14 = 28,8 m2 Poznámka: Technické detaily budou řešeny v rámci technické pomoci při realizaci stavby, fakturace proběhne na základě skutečnosti. Výměna žlabu a svodů, venkovních parapetů, oplechování tympanonu na střeše, klempířské práce okolo schodiště ze strana zahrady, výměna hromosvodu Klempířské výrobky na fasádě se provedou z pozinkovaného lakovaného plechu polyesterový lak RAL 9006 ( shodný jako na dostavbě z jižní strany). - Výměna žlabu DN 200 : = 36 bm včetně výměny žlab. háků - Výměna střešních svodů 2 x 8 = 16 bm včetně 2 ks lapačů nečistot ( gajgry zůstanou stávající posudí se jejich stav) - Provedení venkovních okenních parapetů RŠ 400 mm 2x 19,75 bm - Oplechování tympanonu na střeše ( oplechování stěny shora jako ostatní prvky z pozinkovaného lak. Plechu, nové oplechování ve styku se střešní rovinou-! Al plech!) 1 komplet Poznámka : pravý svod na uliční fasádě bude přemístěn z čela na boční stěnu u vstupu tak, jak zakresleno v pohledech. - Výměna svodu DN 120 u schodiště včetně kotlíků, odskoků apod.) = 14 bm - Výměna oplechování atiky schodiště : vnitřní v návaznosti na živičnou krytinu : RŠ 450 mm : 4,2 + 2x 7,2 =18,6 bm - Vlastní atika RŠ 600 mm : 18,6 bm - Doplnění chybějícího oplechování v návaznosti na stávající oplechování na jižní fasádě : 1 komplet - Nová vrstva střešní krytiny z natavených asfaltových modifikovaných pásů o ploše 3,5x7,2 = 25,2 m2

8 Výměna hromosvodu dílčí části spojené s uliční fasádou a se schodištěm - V obdobném provedení ( FeZn, AlMgSi) jako stávající včetně potřebných doplňků 1 komplet délka cca 25 bm - Provedení pospojování nového oplechování u schodiště 1 komplet Zpětné umístění stávajících mosazných plastických písmen označení školy a výměna 2 ks výložníků pro vlajky 1 komplet Umístění podle výkresů, pro vlajky se použijí typizované nerezové držáky, kotvení do fasády vhodně zvolit vzhledem nové vrstvě ETICS. Okapový chodník Výkopové práce - Výkop pro nový okapový chodník podél nového žulového soklu : 22,1 m x 0,4 x 0,2 = 1,8 m3, odvoz a uložení na skládku - Nopová folie po obvodu: 11 m2 - Folie proti prorůstaní: 11 m2 - Doplnění kameniva (kačírku): 1,8 m3 - Betonový zahradní obrubník 50x200x1000 do bet. lože : 23 bm Duben 2017 Ing. arch. Václav Cviček

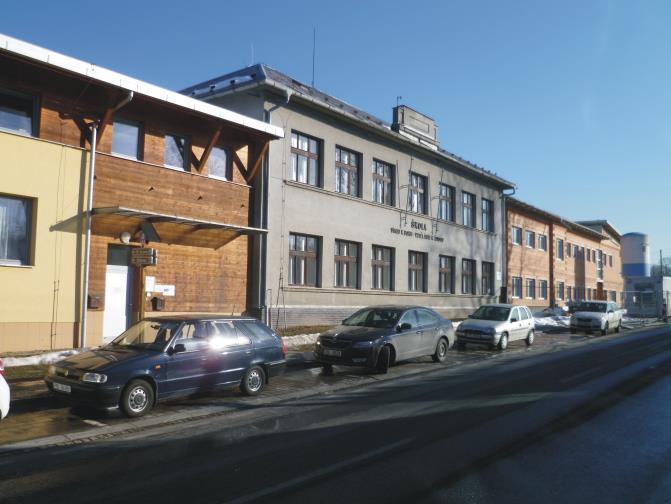

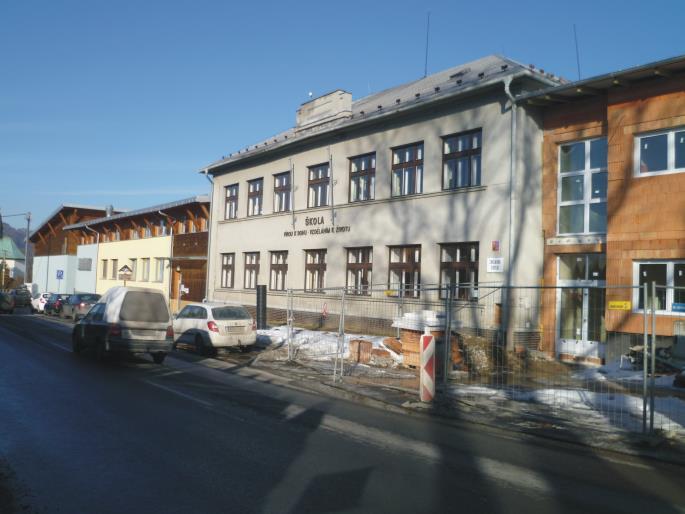

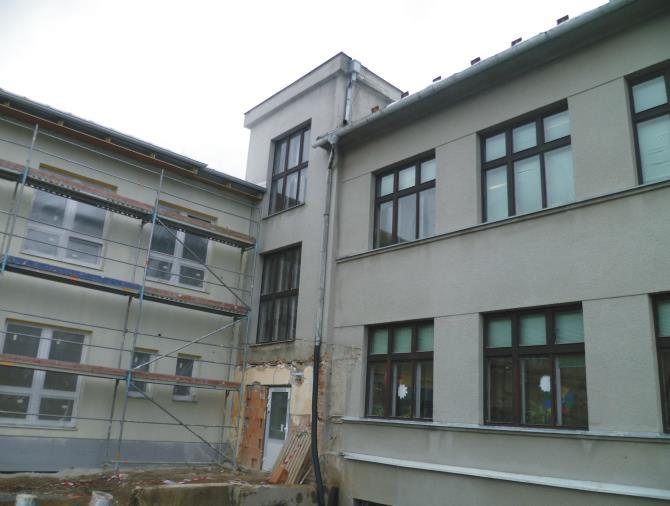

9 Fotografie stávajícího stavu Fotografie uliční fasády Fotografie uliční fasády Fotografie schodiště ze strany zahrady
