1 TĚŽKÉ OBRÁBĚNÍ

2 V odvětví slévárenství se soustředíme na odstraňování povrchové vrstvy materiálu u velkých výkovků, odlitků, vývalků, svařovaných lamenem vyřezaných výrobků. Tyto operace vyžadují vysokou spolehlivost obráběcích nástrojů ve velmi náročných pracovních podmínkách. Díky dlouhodobé spolupráci s předními výrobci v mnoha zemích světa se nám podařilo vyvinout specializované nástroje pro: OŘEZÁVÁNÍ SVARŮ TĚŽKÉ HRUBOVÁNÍ SOUSTRUŽENÍ ŘEZÁNÍ SPECIÁLNÍCH TRUBKOVÝCH ZÁVITŮ SRÁŽENÍ HRAN TRUBEK LOUPÁNÍ TYČÍ TĚŽKÉ HRUBOVÁNÍ FRÉZOVÁNÍ

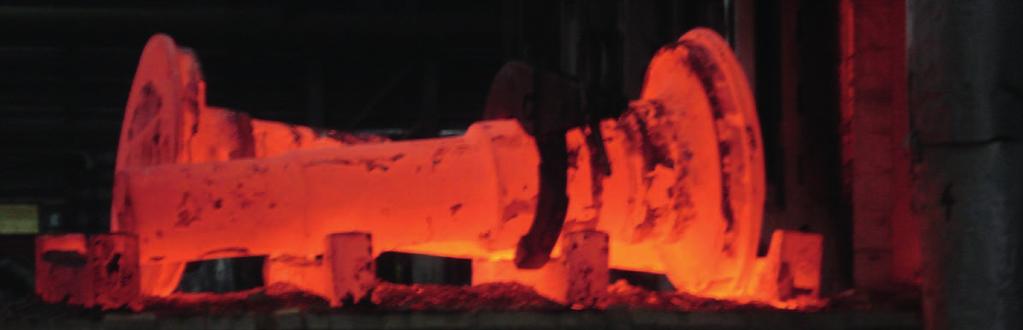

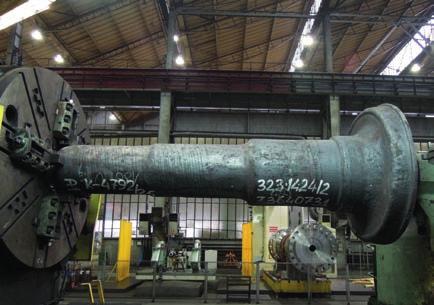

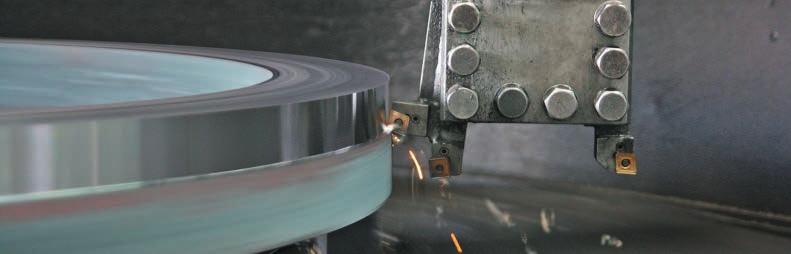

3 TĚŽKÉ SOUSTRUŽENÍ Do skupiny náročných soustružnických operací spadá obrábění velkých hřídelí s nerovným povrchem či kůrou vzniklou v důsledku kování či odlévání v kombinaci průběžných nebo přerušovaných řezů. Jako možné řešení můžeme nabídnout vyměnitelné destičky s délkou řezné hrany mm a držáky nástrojů s nejrůznějšími úhly nastavení pokrývající všechny běžné aplikace, podmínky a variace ve výkonu stroje. V závislosti na nárocích v oblasti produktivity a tuhosti stroje jsme schopni nabídnout širokou paletu pozitivních i negativních destiček, geometrií a souvisejících průřezů nástrojových držáků. Náročné soustružnické aplikace mohou dosáhnout vysokých úběrů kovu až okolo kg/h. Produktivní řezné podmínky dosahujeme díky našim materiálům z řady UP!GRADE. Pro urychlení výměny nástrojů nabízíme jedinečný systém kazet KH, který umožňuje uživateli vyměnit hlavici nástroje zouhých 30 sekund. Abychom dokázali vyhovět poptávkám na konkrétní technologie či speciální nástroje a upínací systémy, nabízíme možnost vývoje a výroby zakázkových nástrojů. S radostí přivítáme jakoukoli výzvu okusíme se nalézt řešení nestandardních aplikací. DVOJNÁSOBNÁ HLOUBKA ŘEZU Řezné destičky: 2 LNUX 40 = 50 mm TROJNÁSOBNÁ PRODUKTIVITA Řezné destičky: 3 LNUX 40 = 80 mm ZVOLTE NEJÚČINNĚJŠÍ NÁSTROJE PRO SVOU POTŘEBU SNMM 25 PSKNR LNMX 50 = 36 mm PBLN LNUX 40 = 27 mm PBLN SCMT 38 = 24 mm SSBCL SNMX 2512 PSBNL CHYTRÉ A SILNÉ Průřezy nástrojových držáků s kazetami KH CHYTRÉ A SILNÉ Kazeta: KHS-LOMR08 Řezné destičky: LOMT 08 POTŘEBUJETE ZAJISTIT RYCHLOU VÝMĚNU? KHP-CLNL KHP-RSCR KHP-TGNR KHS-SBCR KHP-SBNR CNMG 25 RCMX 25 TNMM 27 SCMT 25 SNMG 25 = 8 mm = 9 mm VYSOKÁ SPOLEHLIVOST PŘI OBRÁBĚNÍ TVRDÝCH HŘÍDELÍ Řezné destičky: LNUN 42 = 30 mm

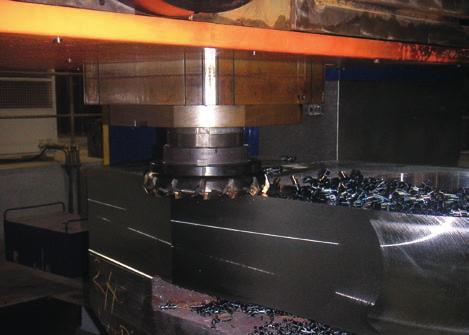

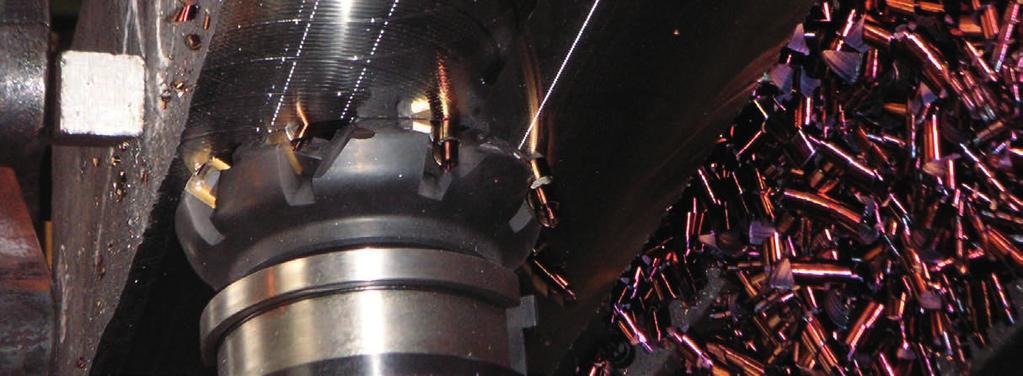

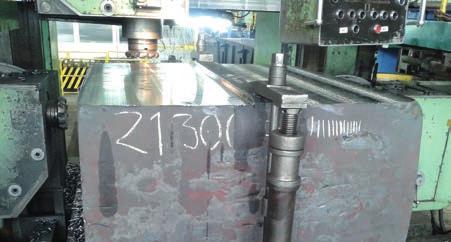

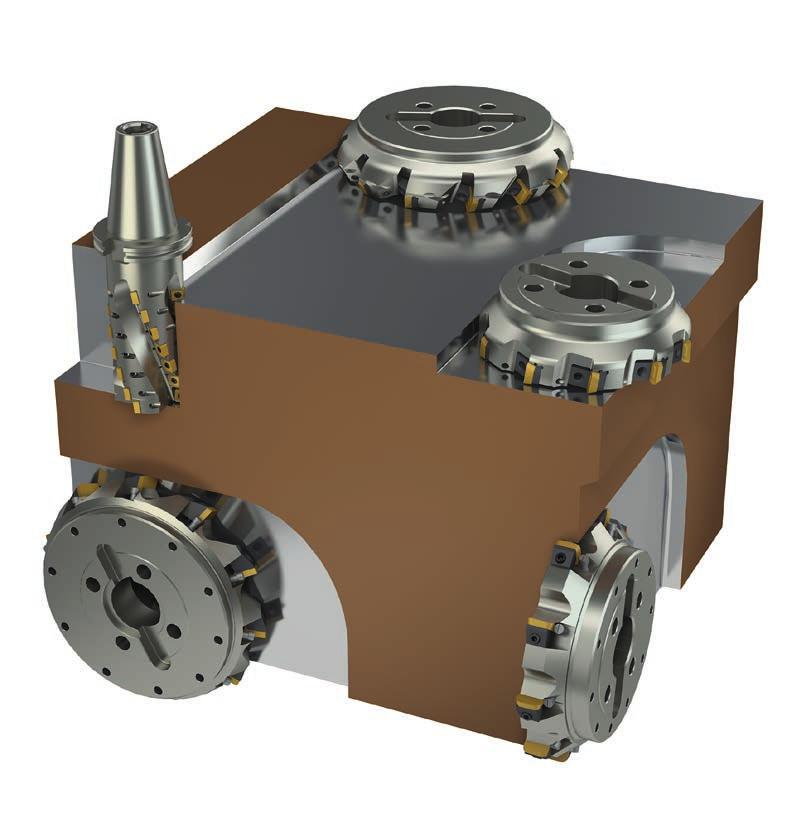

4 TĚŽKÉ FRÉZOVÁNÍ SPOLEHLIVÉ A PRODUKTIVNÍ V EXTRÉMNĚ NÁROČNÝCH PODMÍNKÁCH Náročné frézovací operace zahrnují obrábění složitých odlitků, které mohou být znečištěny pískem nebo odlitků s tvrdou kůrou či šupinami. Naším cílem je nabídnout optimální řešení založené na tuhosti stroje, upevnění obrobku, výkonu stroje a konkrétních požadavcích zákazníků. V závislosti na úhlu nastavení můžeme tyto nástroje rozdělit do několika skupin: čelní frézy, 90 rohové frézy, frézy se zuby ve šroubovici a speciální frézy. Mezi hlavní priority patří vysoký úběr materiálu a spolehlivost řezné hrany. Spolehlivost destičky je zajištěna díky našim materiálům z řady UP!GRADE. Vysoká účinnost je dosaženomocí jedinečných fréz vyvinutých pro náročné frézovací operace. TĚŠÍME SE NA NOVÉ VÝZVY Naši zkušení konstruktéři vyvinuli již řadu speciálních nástrojů pro náročné hrubovací operace, mezi něž patří frézy na T drážky, kotoučové frézy o velkém průměru, frézy zvláštních tvarů a speciální tangenciální frézy. SLSN LNET 16 + SNEX 13 LNEX 16 + SNET 13 = 104 mm F6OSB22X SBMR 22 + SBKX 22 = 15 mm Těleso frézy pro rádius R36 Řezné destičky: LPEX 19 F9OTB27X TBMR 27 = 18 mm Sada fréz pro obrábění speciálního profilu z materiálu Hardox 500 W60SP25P SPGN 25 = 18 mm W90SP25P SPUN 25 = 22 mm Těleso frézy D = 560 Řezné destičky: XNHQ 16; XCEW 14 Těleso frézy na T drážky Řezné destičky: LCEX 19, CNM 563

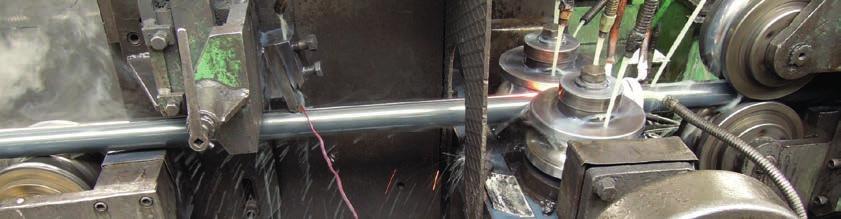

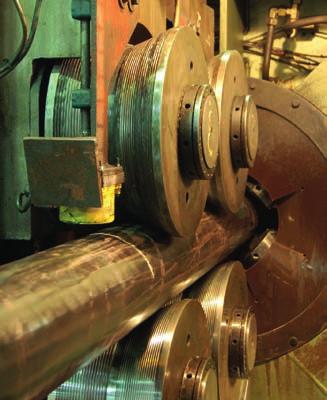

5 LOUPÁNÍ TYČÍ OŘEZÁVÁNÍ SVARŮ LOUPÁNÍ S VÝRAZNÝM OMEZENÍM VIBRACÍ U loupání tyčí je nejdůležitějším kritériem vysoká produktivita, rozměrová přesnost obráběných tyčí a vynikající kvalita povrchu. Díky dlouholetým zkušenostem můžeme nabídnout širokou paletu destiček se speciální geometrií vhodnou pro ocel, nerezovou ocel i obtížně obrobitelné materiály. Na vyžádání dokážeme zajistit také upínací systémy a kazety. POKUD POTŘEBUJETE HLADKÝ POVRCH Odstranění přebytečného materiálu ze svaru patří mezi poslední operace při výrobě trubek. U této aplikace jde především o dosažení co nejlepší kvality povrchu a vysoké produktivity s minimem defektů ve svaru. V nabídce máme kompletní sadu nástrojových držáků a širokou škálu výměnitelných destiček pro vnější i vnitřní operace. Nástroje jsou určeny pro trubky všech běžných průměrů. Obrobek Vodicí kladka výstupní Držák pro dokončování Držák pro hrubování Vodicí kolo Vodicí kladka vstupní Držák Loupací hlavice Destička Trubka Řezná destička Řezný kroužek Svar Tvarovaná trubka Ocelový pás Vodicí kolo Vnitřní držák STANDARDNÍ SORTIMENT PSR LNXR 38 WNMJ 20 RNGH 38 Podrobné informace o standardní řadě naleznete v brožuře Pramet SNMX 15 SNMX 2512 Podrobné informace o standardní řadě naleznete v katalogu Ořezávání svarů. SNMX 25

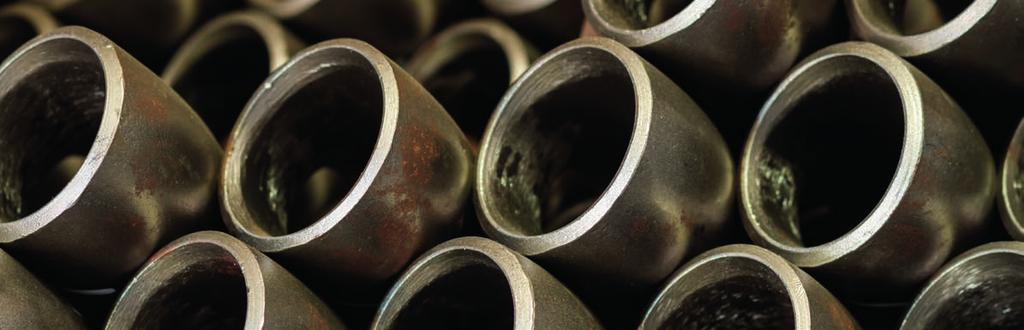

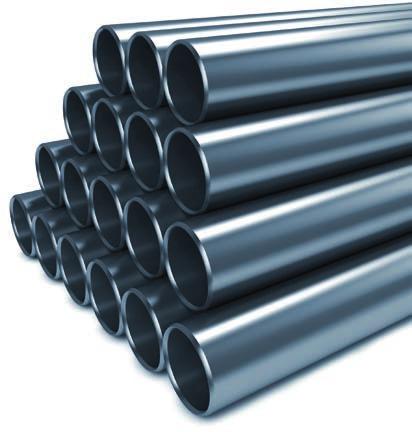

6 ŘEZÁNÍ SPECIÁLNÍCH ZÁVITŮ SRÁŽENÍ HRAN TRUBEK SPECIÁLNÍ ZÁVITOŘEZNÉ NÁSTROJE PRO VÝROBCE TRUBEK Nabízíme širokou škálu nástrojů pro řezání závitů určených pro výrobce trubek. Tyto nástroje jsou navrženy jak pro standardní profily trubek, tak i pro profily speciální. Přesné výměnitelné břitové destičky se vyrábějí pomocí speciální technologie s cílem zajistit jedinečnou kvalitu řezné hrany řesnost profilů. Naším hlavním cílem je spokojený zákazník. Dormer Pramet rovněž nabízí řadu speciálních nástrojů určených pro přípravné operace před řezáním závitů do trubek. PŘÍPRAVA HRAN PRO BEZPEČNÉ SVARY Jsme schopni dostát požadavkům, jež kladou různé postupy přípravy hran včetně srážení hran plechů před jejich stočením do trubek o průměru až mm nebo fazetování čela trubek. Zajišťujeme různé možnosti pro širokou paletu úhlů zkosení a jeho šířky vhodné pro nejrůznější obráběné materiály a typy svarů. Naši kolekci nástrojů pro zkosení hran vyvinulo oddělení zakázkové výroby nástrojů s cílem splnit Vaše konkrétní požadavky. Příprava náběžných hran L25N S15E C19N TPEW 33 T22E Zkosení na soustruhu T22N Čelní obrábění a srážení hran LPMX 25 Soustružení kónických povrchů SCGW 22 Zkosení na frézce

7 Jako odborníci můžete sami pouhým pohledem na třísku posoudit kvalitu odvedené práce. Tříska svým čistým a jednoduchým tvarem v sobě nese příběh. Naše tříska je jasný a neměnný ukazatel roto je naším symbolem. Jsme prostě spolehliví. Argentina T: 54 (11) F: 54 (11) info.ar@dormerpramet.com Australia T: F: info.au@dormerpramet.com Austria T: F: info.at@dormerpramet.com Belgium & Luxembourg T: F: info.be@dormerpramet.com Brazil T: F: info.br@dormerpramet.com Canada T: (888) En Français: (888) F: (905) cs.canada@dormerpramet.com China T: F: info.cn@dormerpramet.com Croatia T: info.hr@dormerpramet.com Czech Republic T: F: info.cz@dormerpramet.com Denmark T: F: info.se@dormerpramet.com Finland T: F: info.fi@dormerpramet.com France T: +33 (0) F: +33 (0) info.fr@dormerpramet.com Germany T: F: info.de@dormerpramet.com Hungary T: / F: / info.hu@dormerpramet.com India T: info.in@dormerpramet.com Italy T: F: info.it@dormerpramet.com Kazakhstan T: info.kz@dormerpramet.com Mexico T: +52 (555) F: +52 (555) cs.mexico@dormerpramet.com Netherlands T: F: info.nl@dormerpramet.com New Zealand T: info.int@dormerpramet.com Norway T: F: info.se@dormerpramet.com Poland T: F: info.pl@dormerpramet.com Portugal T: F: info.pt@dormerpramet.com Romania T: +4(0) info.ro@dormerpramet.com Russia Т: Ф: +7 (499) info.ru@dormerpramet.com Slovakia T: +421 (41) F: +421 (41) info.sk@dormerpramet.com Slovenia T: info.si@dormerpramet.com Spain T: F: info.es@dormerpramet.com Sweden responsible for Iceland T: F: info.se@dormerpramet.com Switzerland T: F: info.ch@dormerpramet.com Turkey T: info.tr@dormerpramet.com Ukraine T: F: info.ua@dormerpramet.com United Kingdom responsible for Ireland T: F: info.uk@dormerpramet.com United States of America T: (800) F: (847) cs@dormerpramet.com Other countries South America T: F: info.br@dormerpramet.com Central and Eastern Europe T: F: info.rcee@dormerpramet.com Rest of the World Dormer Pramet International UK T: F: info.int@dormerpramet.com Dormer Pramet International CZ T: F: info.int.cz@dormerpramet.com youtube.com/dormerpramet facebook.com/dormerprametsocial linkedin.com/company/dormer-pramet twitter.com/dormerpramet
