Kopírovací frézy s výměnnými břitovými destičkami KDMB-KDMT

Transkript

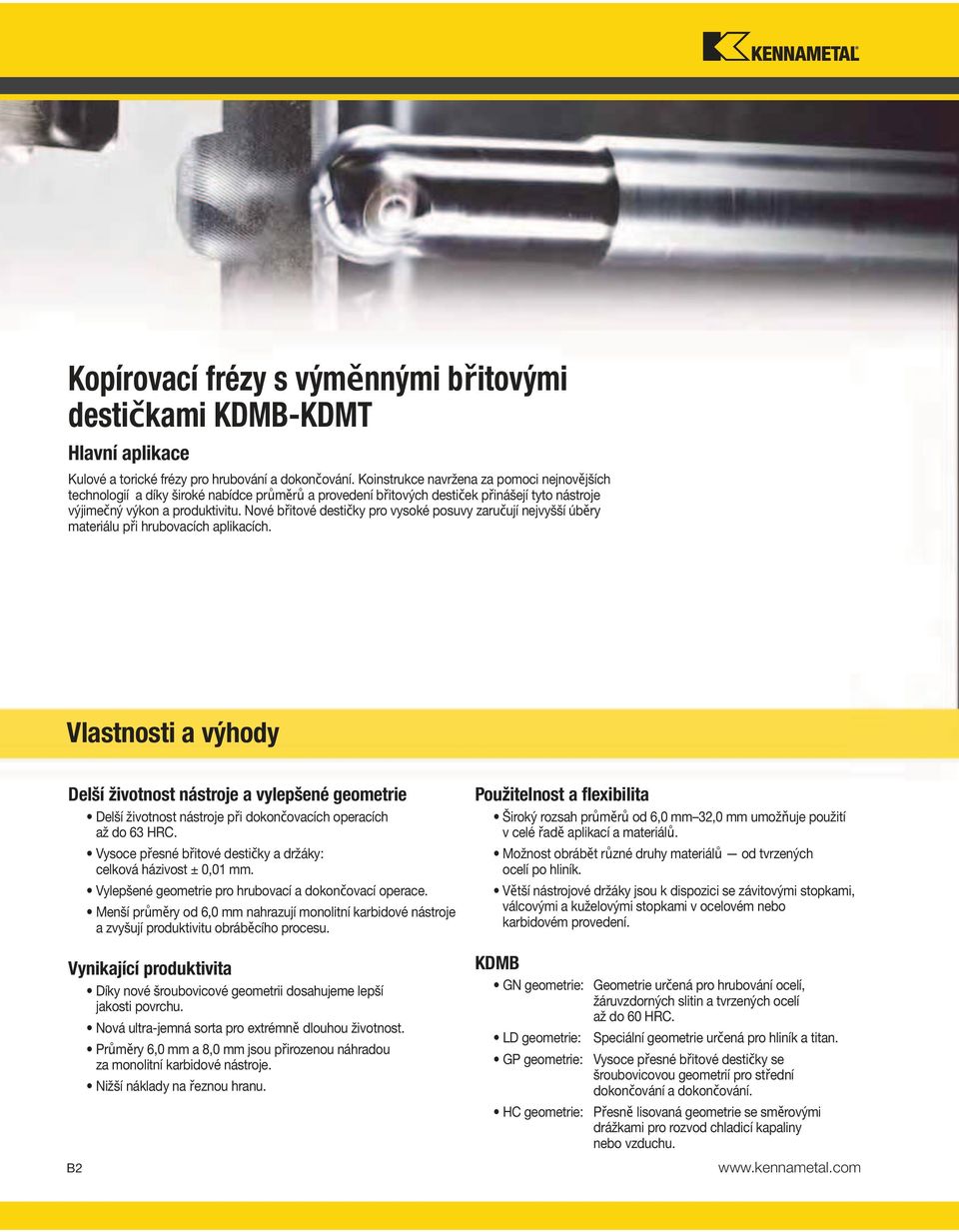

1 Kopírovací frézy s výměnnými břitovými destičkami KDMB-KDMT Hlavní aplikace Kulové a torické frézy pro hrubování a dokončování. Koinstrukce navržena za pomoci nejnovějších technologií a díky široké nabídce průměrů a provedení břitových destiček přinášejí tyto nástroje výjimečný výkon a produktivitu. Nové břitové destičky pro vysoké posuvy zaručují nejvyšší úběry materiálu při hrubovacích aplikacích. Vlastnosti a výhody Delší životnost nástroje a vylepšené geometrie Delší životnost nástroje při dokončovacích operacích až do 63 HRC. Vysoce přesné břitové destičky a držáky: celková házivost ± 0,01 mm. Vylepšené geometrie pro hrubovací a dokončovací operace. Menší průměry od 6,0 mm nahrazují monolitní karbidové nástroje a zvyšují produktivitu obráběcího procesu. Vynikající produktivita Díky nové šroubovicové geometrii dosahujeme lepší jakosti povrchu. B2 Nová ultra-jemná sorta pro extrémně dlouhou životnost. Průměry 6,0 mm a 8,0 mm jsou přirozenou náhradou za monolitní karbidové nástroje. Nižší náklady na řeznou hranu. Použitelnost a flexibilita Široký rozsah průměrů od 6,0 mm 32,0 mm umožňuje použití v celé řadě aplikací a materiálů. Možnost obrábět různé druhy materiálů od tvrzených ocelí po hliník. Větší nástrojové držáky jsou k dispozici se závitovými stopkami, válcovými a kuželovými stopkami v ocelovém nebo karbidovém provedení. KDMB GN geometrie: Geometrie určená pro hrubování ocelí, žáruvzdorných slitin a tvrzených ocelí až do 60 HRC. LD geometrie: GP geometrie: Speciální geometrie určená pro hliník a titan. Vysoce přesné břitové destičky se šroubovicovou geometrií pro střední dokončování a dokončování. HC geometrie: Přesně lisovaná geometrie se směrovými drážkami pro rozvod chladicí kapaliny nebo vzduchu.

2 KDMT GC geometrie: Vysoce přesná šroubovicová geometrie s utvařečem třísky pro dokončovací a další obráběcí operace. GN geometrie: Vysoce přesné břitové destičky s geometrií pro střední dokončování. HF geometrie: Geometry pro extrémně vysoké posuvy. HC geometrie: Nové torické břitové destičky se směrovými drážkami pro rozvod chladicí kapaliny nebo vzduchu. Držáky nástrojů Karbidové stopky poskytují extrémně tuhé upnutí a tlumí vibrace. Maximální kvalita je dosažena díky malé házivosti a vyvážení. Kuželové stopky zaručují maximální stabilitu. Ideální pro 5-osá obráběcí centra. B3

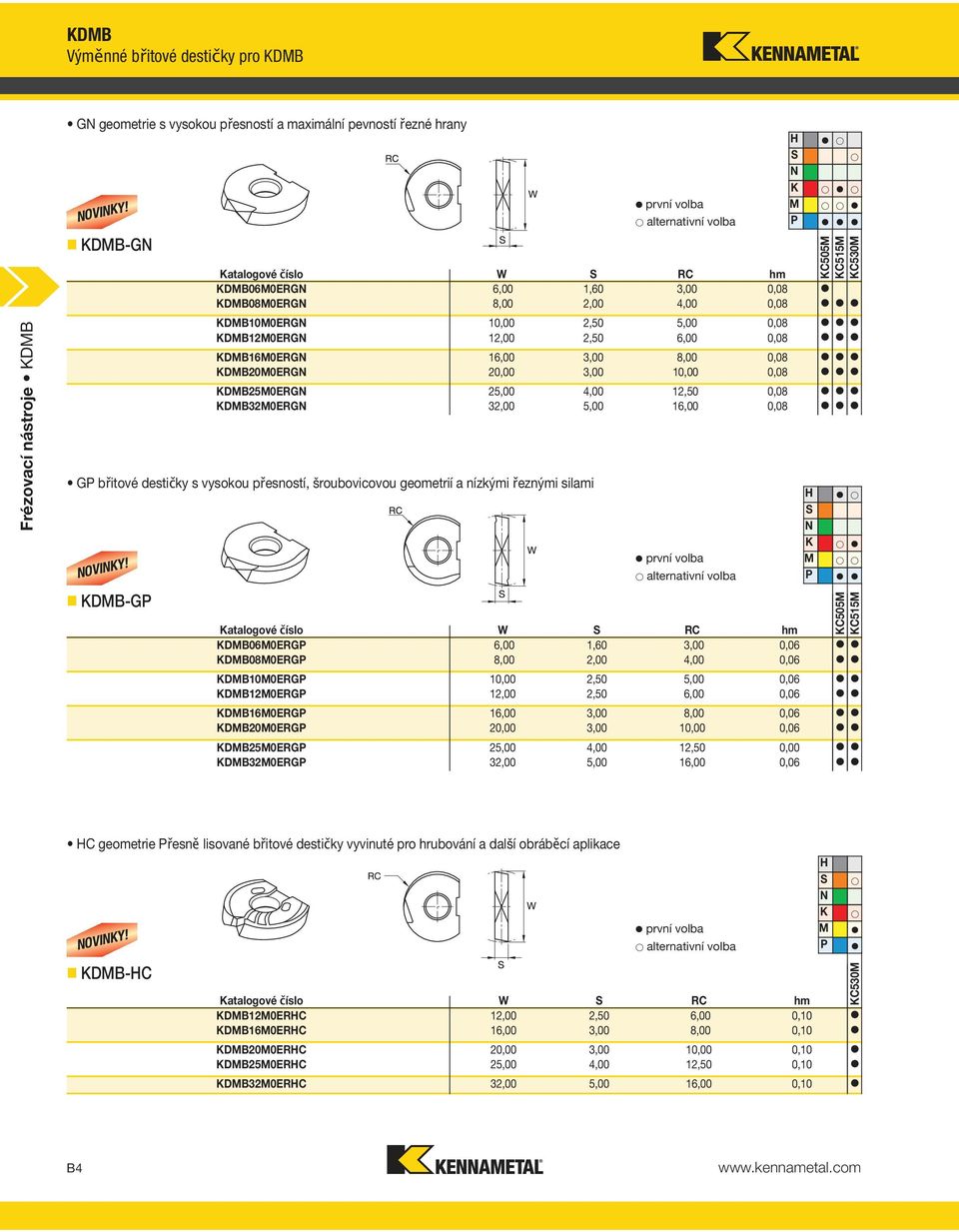

3 Výměnné břitové destičky pro KDMB GN geometrie s vysokou přesností a maximální pevností řezné hrany NOVINKY! KDMB-GN první volba alternativní volba H S N K M P KC505M KC515M KC530M Katalogové číslo W S RC hm KDMB06M0ERGN 6,00 1,60 3,00 0,08 KDMB08M0ERGN 8,00 2,00 4,00 0,08 KDMB10M0ERGN 10,00 2,50 5,00 0,08 KDMB12M0ERGN 12,00 2,50 6,00 0,08 KDMB16M0ERGN 16,00 3,00 8,00 0,08 KDMB20M0ERGN 20,00 3,00 10,00 0,08 KDMB25M0ERGN 25,00 4,00 12,50 0,08 KDMB32M0ERGN 32,00 5,00 16,00 0,08 GP břitové destičky s vysokou přesností, šroubovicovou geometrií a nízkými řeznými silami NOVINKY! KDMB-GP první volba alternativní volba H S N K M P Katalogové číslo W S RC hm KDMB06M0ERGP 6,00 1,60 3,00 0,06 KDMB08M0ERGP 8,00 2,00 4,00 0,06 KDMB10M0ERGP 10,00 2,50 5,00 0,06 KDMB12M0ERGP 12,00 2,50 6,00 0,06 KDMB16M0ERGP 16,00 3,00 8,00 0,06 KDMB20M0ERGP 20,00 3,00 10,00 0,06 KDMB25M0ERGP 25,00 4,00 12,50 0,00 KDMB32M0ERGP 32,00 5,00 16,00 0,06 KC505M KC515M HC geometrie Přesně lisované břitové destičky vyvinuté pro hrubování a další obráběcí aplikace NOVINKY! KDMB-HC první volba alternativní volba Katalogové číslo W S RC hm KDMB12M0ERHC 12,00 2,50 6,00 0,10 KDMB16M0ERHC 16,00 3,00 8,00 0,10 KDMB20M0ERHC 20,00 3,00 10,00 0,10 KDMB25M0ERHC 25,00 4,00 12,50 0,10 KDMB32M0ERHC 32,00 5,00 16,00 0,10 H S N K M P KC530M B4

4 Frézovací tělesa pro kruhové břitové destičky Dodávané průměry: 12,0 mm 25,0 mm. Vysoce přesné s nízkou házivostí. Vhodné pro hrubovací a dokončovací operace. Stopkové frézy se závitovou stopkou Objednací číslo Katalogové číslo D1 D G3X DPM L2 Ap1 max Z Z U Max. zavrtávací úhel kg max otáčky břitová destička KDMB12R030M08SN M8 8,5 30 6, , KDMB KDMB16R035M08SN M8 8,5 35 8, , KDMB KDMB20R035M10SN M10 10, , , KDMB KDMB25R040M12SN M12 12, , , KDMB25.. Náhradní díly D1 šroub břitové destičky klíč Torx Nm KT20 4, KT20 5, KT20 6, KT30 6,5 B5

5 Frézovací tělesa pro kruhové břitové destičky Dodávané průměry: 6,0 mm 32,0 mm. Vysoce přesné s nízkou házivostí. Mohou být použity v kombinaci s tepelnými upínači, tolerance stopky h6. Vhodné pro hrubovací a dokončovací operace. NOVINKY! Osazené stopkové frézy Válcové stopky Karbidové Objednací číslo Katalogové číslo D1 D D3 L2 L Ap1 max Z Z U Vnitřní chlazení Max. zavrtávací úhel max otáčky břitová destička KDMB06R100A06HN 6 6 5, ,0 1 2 Ne KDM KDMB06R150A06HN 6 6 5, ,0 1 2 Ne KDM KDMB06R200A06HN 6 6 5, ,0 1 2 Ne KDM KDMB08R100A08HN 8 8 7, ,0 1 2 Ne KDM KDMB08R150A08HN 8 8 7, ,0 1 2 Ne KDM KDMB10R120A10HNC , ,0 1 2 Ano KDMB KDMB10R150A10HNC , ,0 1 2 Ano KDMB KDMB12R120A12HNC , ,0 1 2 Ano KDMB KDMB12R160A12HNC , ,0 1 2 Ano KDMB KDMB16R140A16HNC , ,0 1 2 Ano KDMB KDMB16R175A16HNC , ,0 1 2 Ano KDMB KDMB20R140A20HNC , ,0 1 2 Ano KDMB KDMB20R190A20HNC , ,0 1 2 Ano KDMB KDMB25R160A25HNC , ,5 1 2 Ano KDMB KDMB25R210A25HNC , ,5 1 2 Ano KDMB KDMB32R190A32HNC , ,0 1 2 Ano KDMB KDMB32R240A32HNC , ,0 1 2 Ano KDMB32.. Náhradní díly D1 šroub břitové destičky klíč Torx Nm 6 MS2236 KT6 1, KT8 2, KT15 3, KT20 4, KT20 5, KT20 6, KT30 6, KT30 6,5 B6

6 Frézovací tělesa pro kruhové břitové destičky Dodávané průměry: 6,0 mm 16,0 mm. Vysoce přesné s nízkou házivostí. Mohou být použity v kombinaci s tepelnými upínači, tolerance stopky h6. Vhodné pro hrubovací a dokončovací operace. Kuželové provedení vhodné pro 5-osé obráběcí stroje. NOVINKY! Kuželové stopkové frézy Válcové stopky Karbidové Objednací číslo Katalogové číslo D1 D BHTCA L2 L Ap1 max Z Z U Vnitřní chlazení Max. zavrtávací úhel max otáčky břitová destička KDMB06R90A08HN ,0 1 2 Ne KDM KDMB08R150A10HN ,0 1 2 Ne KDM KDMB08R100A10HN ,0 1 2 Ne KDM KDMB10R150A12HNC ,0 1 2 Ano KDMB KDMB10R100A12HNC ,0 1 2 Ano KDMB KDMB12R150A16HNC ,0 1 2 Ano KDMB KDMB12R120A16HNC ,0 1 2 Ano KDMB KDMB16R175A20HNC ,0 1 2 Ano KDMB KDMB16R140A20HNC ,0 1 2 Ano KDMB16.. Náhradní díly D1 šroub břitové destičky klíč Torx Nm 6 MS2236 KT6 1, KT8 1, KT15 3, KT20 4, KT20 5,0 B7

7 Frézovací tělesa pro kruhové břitové destičky Dodávané průměry: 12,0 mm 32,0 mm. Vysoce přesné s nízkou házivostí. Mohou být použity v kombinaci s tepelnými upínači, tolerance stopky h6. Vhodné pro hrubovací a dokončovací operace. Osazené stopkové frézy Válcové stopky Ocelové Objednací číslo Katalogové číslo D1 D D3 L2 L Ap1 max Z Z U Vnitřní chlazení Max. zavrtávací úhel max otáčky břitová destička KDMB12R130A12SN , ,0 1 2 Ne KDMB KDMB12R150A12SN , ,0 1 2 Ne KDMB KDMB16R140A16SN , ,0 1 2 Ne KDMB KDMB16R160A16SN , ,0 1 2 Ne KDMB KDMB20R160A20SN , ,0 1 2 Ne KDMB KDMB20R175A20SN , ,0 1 2 Ne KDMB KDMB25R160A25SN , ,5 1 2 Ne KDMB KDMB25R190A25SN , ,5 1 2 Ne KDMB KDMB32R175A32SN , ,0 1 2 Ne KDMB KDMB32R210A32SN , ,0 1 2 Ne KDMB32.. Náhradní díly D1 šroub břitové destičky klíč Torx Nm KT8 2, KT15 3, KT20 4, KT20 5, KT20 6, KT30 6,5 B8

8 Frézovací tělesa pro kruhové břitové destičky Dodávané průměry: 8,0 mm 25,0 mm. Vysoce přesné s nízkou házivostí. Mohou být použity v kombinaci s tepelnými upínači, tolerance stopky h6. Vhodné pro hrubovací a dokončovací operace. Kuželové provedení vhodné pro 5-osé obráběcí stroje. Kuželové stopkové frézy Válcové stopky Ocelové Objednací číslo Katalogové číslo D1 D L2 L Ap1 max Z Z U Vnitřní chlazení Max. zavrtávací úhel max otáčky břitová destička KDMB08R140A08ST ,0 1 2 Ne KDMB KDMB10R150A10ST ,0 1 2 Ne KDMB KDMB12R160A12ST ,0 1 2 Ne KDMB KDMB16R175A16ST ,0 1 2 Ne KDMB KDMB20R190A20ST ,0 1 2 Ne KDMB KDMB25R210A25ST ,5 1 2 Ne KDMB25.. Náhradní díly D1 šroub břitové destičky klíč Torx Nm KT8 2, KT15 3, KT20 4, KT20 5, KT20 6, KT30 6,5 B9

9 Volba geometrie a sorty Výběr sorty a geometrie břitové destičky Geometrie břitové destičky HC geometrie: Přesně lisované břitové destičky s utvařečem třísky pro hrubování. Střední dokončování ocelí, litých ocelí a žáruvzdorných slitin. GP geometrie: Vysoce přesné břitové destičky se šroubovicovou geometrií pro střední dokončování a dokončování ocelí až do 63 HRC, litin a žáruvzdorných slitin. GN geometrie: Geometrie s extrémně pevnými řeznými hranami určená pro hrubování litých ocelí, žáryvzdorných slitin a tvrzených ocelí až do 60 HRC. hrubování všech materiálů střední dokončování, dokončování hrubování, dokončování Výběr sorty HRC >54 HRC (tvrdé frézování) životnost nástroje KC530M KC515M KC505M tvrdost obrobku KC530M KC515M KC505M P M K S P K S H P H Pro další informace navštivte nebo kontaktujte svého nejbližšího autorizovaného distributora Kennametal. B10

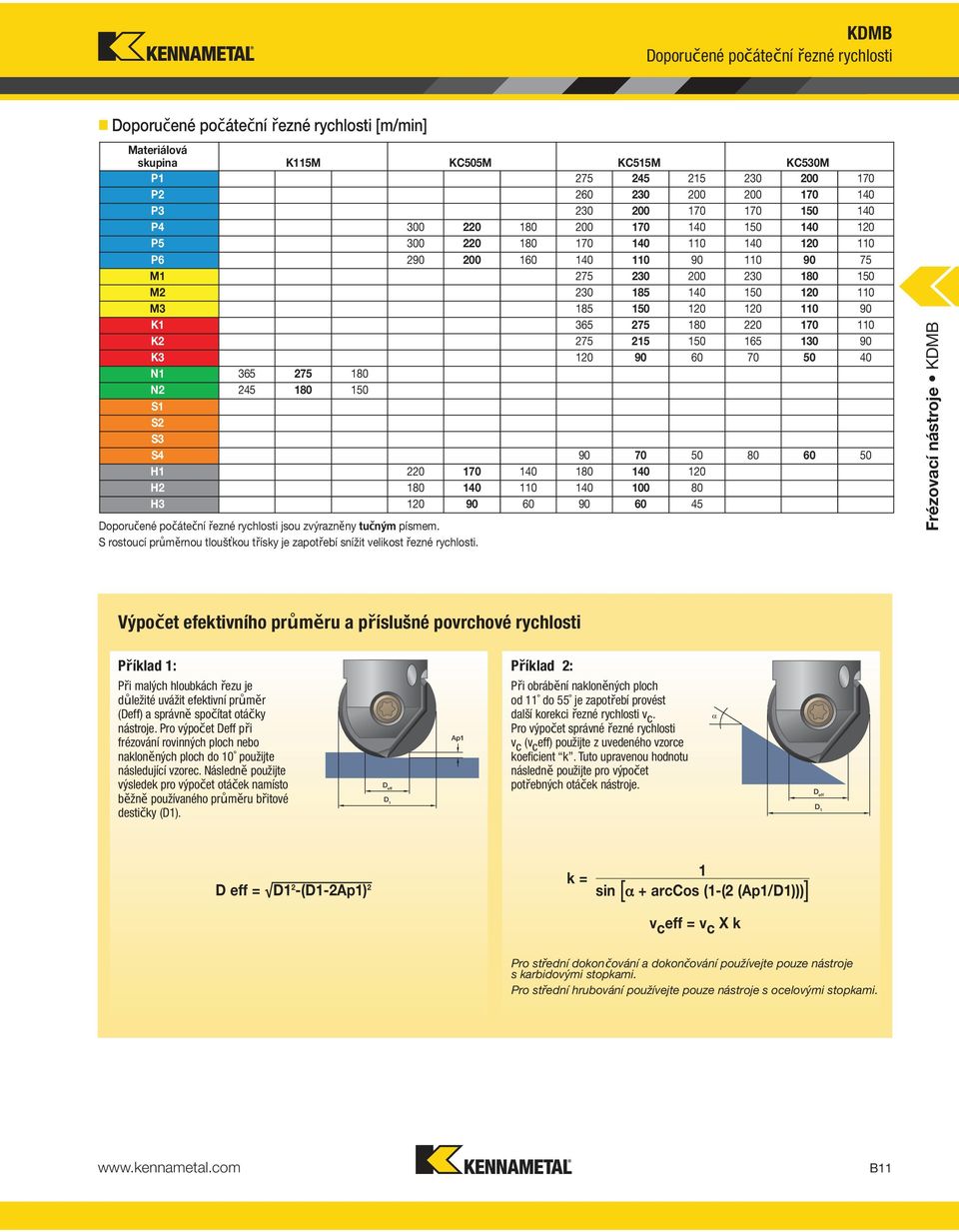

10 Doporučené počáteční řezné rychlosti Doporučené počáteční řezné rychlosti [m/min] Materiálová skupina K115M KC505M KC515M KC530M P P P P P P M M M K K K N N S1 S2 S3 S H H H Doporučené počáteční řezné rychlosti jsou zvýrazněny tučným písmem. S rostoucí průměrnou tlouškou třísky je zapotřebí snížit velikost řezné rychlosti. Výpočet efektivního průměru a příslušné povrchové rychlosti Příklad 1: Příklad 2: Při malých hloubkách řezu je důležité uvážit efektivní průměr (Deff) a správně spočítat otáčky nástroje. Pro výpočet Deff při frézování rovinných ploch nebo nakloněných ploch do 10 použijte následující vzorec. Následně použijte výsledek pro výpočet otáček namísto běžně používaného průměru břitové destičky (D1). D eff D 1 Ap1 Při obrábění nakloněných ploch od 11 do 55 je zapotřebí provést další korekci řezné rychlosti v c. Pro výpočet správné řezné rychlosti v c (v c eff) použijte z uvedeného vzorce koeficient k. Tuto upravenou hodnotu následně použijte pro výpočet potřebných otáček nástroje. α D eff D 1 D eff = D1 2 -(D1-2Ap1) 2 k = 1 sin [α + arccos (1-(2 (Ap1/D1)))] v c eff = v c X k Pro střední dokončování a dokončování používejte pouze nástroje s karbidovými stopkami. Pro střední hrubování používejte pouze nástroje s ocelovými stopkami. B11

11 Doporučené počáteční posuvy Kulové frézy KDMB 6,0 mm Střední dokončování dokončování Korekce posuvu fz pro 6,0 mm kulové frézy (KDMB) Kulové frézy KDMB 8,0 mm Střední dokončování dokončování Korekce posuvu fz pro 8,0 mm kulové frézy (KDMB) Programovaný posuv fz (mm) Programovaný posuv fz (mm) Šíře záběru frézy v % (ae) Šíře záběru frézy v % (ae) B12

15 KDMT Výměnné břitové destičky pro KDMT Vysoce přesné břitové destičky GN pro střední dokončování a dokončování. Frézovací nástroje KDMT KDMT-GN první volba alternativní volba Katalogové číslo ANSI LI W S RR hm KDMT0806ERGN 9,50 8,00 2,00 0,60 0,07 KDMT1008ERGN 11,50 10,00 2,50 0,80 0,07 KDMT1210ERGN 14,00 12,00 2,50 1,00 0,07 KDMT1220ERGN 14,00 12,00 2,50 2,00 0,07 KDMT1610ERGN 16,00 16,00 3,00 1,00 0,07 KDMT1630ERGN 16,00 16,00 3,00 3,00 0,07 KDMT2010ERGN 18,00 20,00 3,00 1,00 0,07 KDMT2040ERGN 18,00 20,00 3,00 4,00 0,07 KDMT2510ERGN 23,50 25,00 4,00 1,00 0,07 POZNÁMKA: Ap max je rovna RR. Břitové destičky s průměrem 6,0 a 8,0 mm jsou určeny pro nástrojové držáky KDMB. KDMT-GC první volba alternativní volba Katalogové číslo LI W S RR hm KDMT0605ERGC 8,00 6,00 1,600 0,50 0,05 KDMT0810ERGC 9,50 8,00 2,000 1,00 0,05 KDMT1010ERGC 11,50 10,00 2,500 1,00 0,05 KDMT1210ERGC 14,00 12,00 2,500 1,00 0,05 KDMT1610ERGC 16,00 16,00 3,000 1,00 0,05 KDMT2010ERGC 18,00 20,00 3,000 1,00 0,05 KDMT2510ERGC 23,50 25,00 4,000 1,00 0,05 POZNÁMKA: Ap max je rovna RR. Břitové destičky s průměrem 6,0 a 8,0 mm jsou určeny pro nástrojové držáky KDMB. H S N K M P H S N K M P KC515M KC515M Nová geometrie HC pro střední dokončování a dokončování s rozvodem chladící kapaliny nebo vzduchu. NOVINKY! KDMT-HC POZNÁMKA: Ap max je rovna RR. první volba alternativní volba Katalogové číslo ANSI LI W S RR hm KDMT1010ERHC 11,50 10,00 2,50 1,00 0,10 KDMT1210ERHC 14,00 12,00 2,50 1,00 0,10 KDMT1610ERHC 16,00 16,00 3,00 1,00 0,10 KDMT2010ERHC 18,00 20,00 3,00 1,00 0,10 H S N K M P KC505M B16

16 KDMT Výměnné břitové destičky pro KDMT Geometrie HF je vyvinuta pro vysokorychlostní obrábění tvrzených materiálů až do 55 HRC. NOVINKY! KDMT-HF POZNÁMKA: RT = Programovací rádius. první volba alternativní volba H S N K M P Katalogové číslo LI W S RT KDMT1008SRHF 11,50 10,00 2,50 1,00 KDMT1210SRHF 14,00 12,00 2,50 1,00 KDMT1615SRHF 16,00 16,00 3,00 1,50 KDMT2020SRHF 18,00 20,00 3,00 2,00 Doporučení pro použití břitových destiček KDMT-HF K115M KC515M Frézovací nástroje KDMT Při CAM programování je možné zadat nástroje jako torické s rohovým rádiusem břitové destičky Rt. typ břitové destičky metrické Ap max průměr Rt max fz KDMT1008SRHF 0, ,3 KDMT1210SRHF 0, ,3 KDMT1615SRHF 0,8 16 1,5 1,5 KDMT2020SRHF ,5 Řezné podmínky pro čelní frézování, kapsování a kopírování. RT Počáteční hodnoty průměr nástroje Ø10 Ø12 Ø16 Ø20 Ap max (mm) 0,5 0,6 0,8 1 fz doporučeno pro materiály o tvrdosti 45 HRC (přibližně) 0,4 0,45 0,55 0,65 fz doporučeno pro materiály o tvrdosti 55 HRC (přibližně) 0,3 0,35 0,45 0,5 fz doporučeno pro obecné aplikace 0,45 0,55 0,6 0,7 Pro výpočty posuvu kalkulujte dva břity nástroje (zuby). Pro materiály s tvrdostí vyšší než 45 HRC doporučujeme použít ae max do 55% průměru nástroje. Pro hrubovací operace doporučujeme ocelové stopky nástrojů. B17

17 KDMT Dokončovací stopkové frézy pro ploché dno s odlehčením Dodávané průměry: 12,0 mm 25,0 mm. Vysoce přesné s nízkou házivostí. Vhodné pro hrubovací a dokončovací operace. Použití s torickými a vysokorychlostními břitovými destičkami. Frézovací nástroje KDMT Stopkové frézy se závitovou stopkou Objednací číslo Katalogové číslo D1 D G3X DPM L2 Ap1 max Z Z U Max. zavrtávací úhel max otáčky břitová destička KDMT12R032M08SN M8 8,5 30 3, KDM KDMT16R037M08SN M8 8,5 37 4, KDM KDMT20R032M10SN M10 10,5 35 5, KDM KDMT25R042M12SN M12 12,5 40 6, KDM.25.. Dodávané průměry: 12,0 mm 32,0 mm. Vysoce přesné s nízkou házivostí. Mohou být použity v kombinaci s tepelnými upínači, tolerance stopky h6. Vhodné pro hrubovací a dokončovací operace. Použití s torickými a vysokorychlostními břitovými destičkami. Osazené stopkové frézy Válcové stopky Ocelové Objednací číslo Katalogové číslo D1 D D3 L2 L Ap1 max Z Z U Max. zavrtávací úhel max otáčky břitová destička KDMT12R130A12SN , , KDM KDMT12R150A12SN , , KDM KDMT16R140A16SN , , KDM KDMT16R160A16SN , , KDM KDMT20R160A20SN , , KDM KDMT20R175A20SN , , KDM KDMT25R160A25SN , , KDM KDMT25R190A25SN , , KDM KDMT32R175A32SN , , KDM KDMT32R210A32SN , , KDM.32.. Náhradní díly D1 šroub břitové destičky klíč Torx Nm KT20 4, KT20 5, KT20 6, KT30 6, KT30 6,5 B18

18 KDMT Dokončovací stopkové frézy pro ploché dno s odlehčením Dodávané průměry: 10,0 mm 32,0 mm. Vysoce přesné s nízkou házivostí. Mohou být použity v kombinaci s tepelnými upínači, tolerance stopky h6. Vhodné pro hrubovací a dokončovací operace. Použití s torickými a vysokorychlostními břitovými destičkami. Osazené stopkové frézy Karbidové stopky s vnitřním rozvodem chlazení Objednací číslo Katalogové číslo D1 D D3 L2 L Ap1 max Z Z U Max. zavrtávací úhel max otáčky břitová destička KDMT10R120A10HNC , KDM KDMT10R150A10HNC , KDM KDMT12R120A12HNC , KDM KDMT12R160A12HNC , KDM KDMT16R140A16HNC , KDM KDMT16R175A16HNC , KDM KDMT20R140A20HNC , KDM KDMT20R190A20HNC , KDM KDMT25R160A25HNC , KDM KDMT25R210A25HNC , KDM KDMT32R190A32HNC , KDM KDMT32R240A32HNC , KDM.32.. Frézovací nástroje KDMT Náhradní díly D1 šroub břitové destičky klíč Torx Nm KT15 3, KT20 4, KT20 5, KT20 6, KT30 6, KT30 6,5 B19

19 KDMT Doporučené počáteční řezné rychlosti Frézovací nástroje KDMT Doporučené počáteční řezné rychlosti [m/min] Materiálová skupina K115M KC505M KC515M P P P P P P M M M K K K N1 N2 S1 S2 S3 S H H H Doporučené počáteční řezné rychlosti jsou zvýrazněny tučným písmem. S rostoucí průměrnou tlouškou třísky je zapotřebí snížit velikost řezné rychlosti. Korekce posuvu při úhlu záběru 90 (KDMT) (v závislosti na radiální šířce řezu) Programovaný posuv fz (mm) Šíře záběru frézy v % (ae) B20

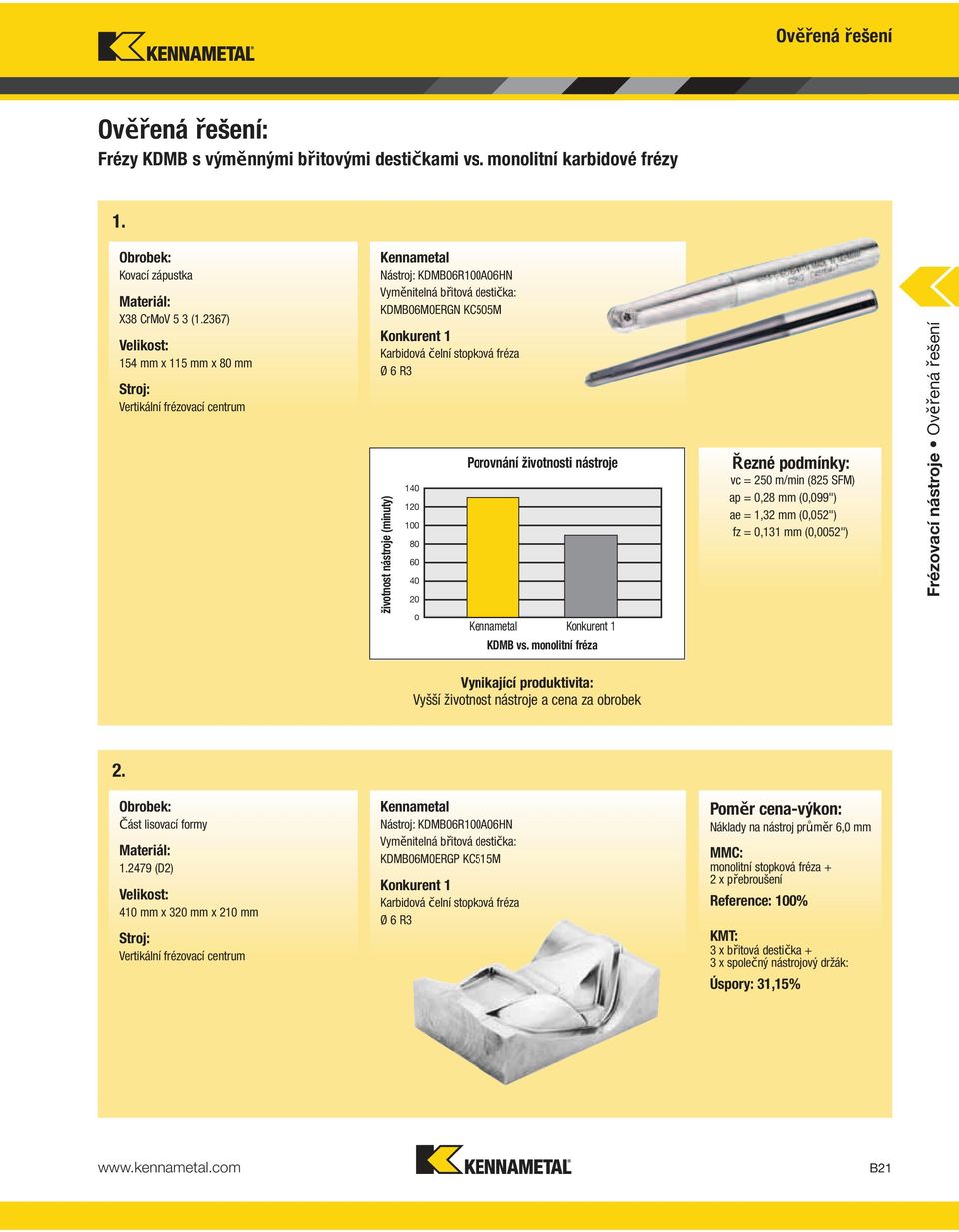

20 Ověřená řešení Ověřená řešení: Frézy KDMB s výměnnými břitovými destičkami vs. monolitní karbidové frézy 1. Obrobek: Kovací zápustka Materiál: X38 CrMoV 5 3 (1.2367) Velikost: 154 mm x 115 mm x 80 mm Stroj: Vertikální frézovací centrum Kennametal Nástroj: KDMB06R100A06HN Vyměnitelná břitová destička: KDMB06M0ERGN KC505M Konkurent 1 Karbidová čelní stopková fréza Ø 6 R3 životnost nástroje (minuty) Porovnání životnosti nástroje Kennametal Konkurent 1 KDMB vs. monolitní fréza Řezné podmínky: vc = 250 m/min (825 SFM) ap = 0,28 mm (0,099") ae = 1,32 mm (0,052") fz = 0,131 mm (0,0052") Frézovací nástroje Ověřená řešení Vynikající produktivita: Vyšší životnost nástroje a cena za obrobek 2. Obrobek: Část lisovací formy Materiál: (D2) Velikost: 410 mm x 320 mm x 210 mm Stroj: Vertikální frézovací centrum Kennametal Nástroj: KDMB06R100A06HN Vyměnitelná břitová destička: KDMB06M0ERGP KC515M Konkurent 1 Karbidová čelní stopková fréza Ø 6 R3 Poměr cena-výkon: Náklady na nástroj průměr 6,0 mm MMC: monolitní stopková fréza + 2 x přebroušení Reference: 100% KMT: 3 x břitová destička + 3 x společný nástrojový držák: Úspory: 31,15% B21
