1 Regulátory tlakové diference a regulátory průtoku Zjištění a odstranění každé hydraulické nerovnováhy přímočinnými regulátory Pro systémy vytápění, centrálního zásobování teplem a chlazení 20% úspory energie představuje potenciál v regulaci hydraulickým vyvážením

2 Vyregulujte Váš systém, šetřete energii a zvyšte komfort koncových uživatelů Řešení regulace od společnosti Danfoss zvyšují efektivnost systémů centrálního zásobování energií. Umožňují koncovým uživatelům profitovat z ideální vnitřní klimy a současně nabízí maximální míru energetické efektivnosti.... hydraulickým vyvážením a regulací systémů centrálního zásobování energií Optimálně hydraulické vyregulování a kvalitní regulace teploty jsou klíčem k maximální energetické efektivnosti systémů dálkového vytápění a chlazení. Jako jeden z celosvětových lídrů v oblasti regulační techniky pro vytápění nabízíme komplexní sortiment výrobků a integrovaných řešení i pro nejnáročnější aplikace centrálního zásobování tepelnou energií. Naše inovační kompetence, odborné technické znalosti a zkušenosti s aplikací Vám mohou pomoci optimalizovat výkon Vašeho systému, zvýšit komfort pro koncové uživatele a snížit spotřebu energie. Naši spolupracovníci v oblasti prodeje a technické podpory Vám rádi pomohou při návrhu optimálního řešení pro jakoukoliv aplikaci. 2

3 Hydraulická stabilita je komfort Více než výrobků na podporu Vašeho podnikání v oblasti vytápění a chlazení Tato publikace Vám poskytuje přehled o našich výrobcích, které jsou vhodné pro všechny současné aplikace v oblasti centrálního zásobování tepelnou energií a způsoby připojení. Všechny výrobky Danfoss mají vynikající funkční vlastnosti a byly navrhnuté na zjednodušení, zrychlení a zvýšení produktivity Vaší každodenní práce. Úzce spolupracujeme se společnostmi na centrální zásobování tepelnou energií a s montážními firmami abychom vytvořili ř ešení, které maximalizují bezpečnost zásobování a komfort a bezpečnost koncových uživatelů a snižují spotřebu energie, emisí CO 2 a náklady na servis a údržbu. Výrobky a řešení Danfoss Vám pomohou dosáhnout Vaše cíle realizací vysoce efektivního hydraulického vyregulování a kvalitní regulací teploty. Použijte tuto publikaci pro výběr výrobků potřebných pro Váš specifický projekt nebo aplikaci. 3

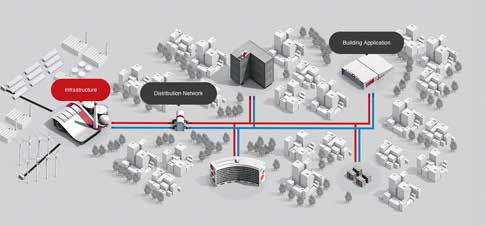

4 Zdroj tepelné energie Př enosová síť Distribuční stanice Připojená předávací stanice tepla Distribuční síť Př ipojená předávací stanice tepla Regulátory tlakové diference automaticky zabezpečují dynamické hydraulické vyvážení v systémech centrálního zásobování tepelnou energií. Voda proudí přes potrubní síť na základě principu minimálního hydraulického odporu. J estliže není systém hydraulicky vyregulovaný, spotřebitelé nejblíže ke zdroji tepelné energie profitují z lepšího komfortu než vzdálenější spotřebitelé. Na redukci disponibilního rozdílového tlaku ve specifické oblasti hydraulické sítě před každou připojenou domovní předávací stanicí nebo před každým regulačním ventilem s motorickým pohonem můžeme použít regulátory tlakové diference (zónová regulace). Omezením rozdílového tlaku na požadovanou hodnotu se v hydraulické síti automaticky realizuje dynamické hydraulické vyvážení, které zabezpečí pro všechny spotřebitele požadovaný průtok. Systém zůstane v rovnovážném stavu a nevyžaduje žádné nové vyregulování ani při rozšíření sítě o nové zóny. To platí i pro případ změny polohy zdroje tepelné energie anebo při výrazných změnách spotřeby u odběratelů. Tím se zvýší nejen energetická efektivnost ale i komfort koncových uživatelů. Regulátory tlakové diference eliminují kolísání tlaku a zabezpečují optimální provozní podmínky Bar Kolísání rozdílového tlaku bez a s regulátorem dp V systémech s proměnlivým průtokem se při existujícím rozdílovém tlaku velmi mění průtok. J estliže jsou dimenzované na nejmenší možný rozdílový tlak to znamená, že regulační ventily musí pracovat s velmi malým stupněm otevření a často s velkým rozdílovým tlakem. Při takto velkých tlacích jsou ventily příliš otevřené, což způsobuje nepřesnost a nestabilitu regulacie teploty. To zvyšuje opotřebování komponentů a zvýšení teploty zpátečky. Kromě toho také ovlivňuje ostatní ventily v systému bez s Regulace rozdílového tlaku je tedy klíčem na eliminaci kolísání tlaku a na zabezpečení malého a stabilního rozdílového tlaku pro regulační ventily s motorickým pohonem a domovní předávací stanice. Dobré pracovní podmínky pro regulační ventily zvyšují kvalitu a přesnost regulace teploty i při požadavcích malého průtoku. Připojený systém je chráněný před tlakovými rázy, kolísáním tlaku a kavitací a současně se redukuje hlučnost. C Regulace teploty s a bez automatické regulace dp pomocí regulačního ventilu s motorickým pohonem 35 bez s 4

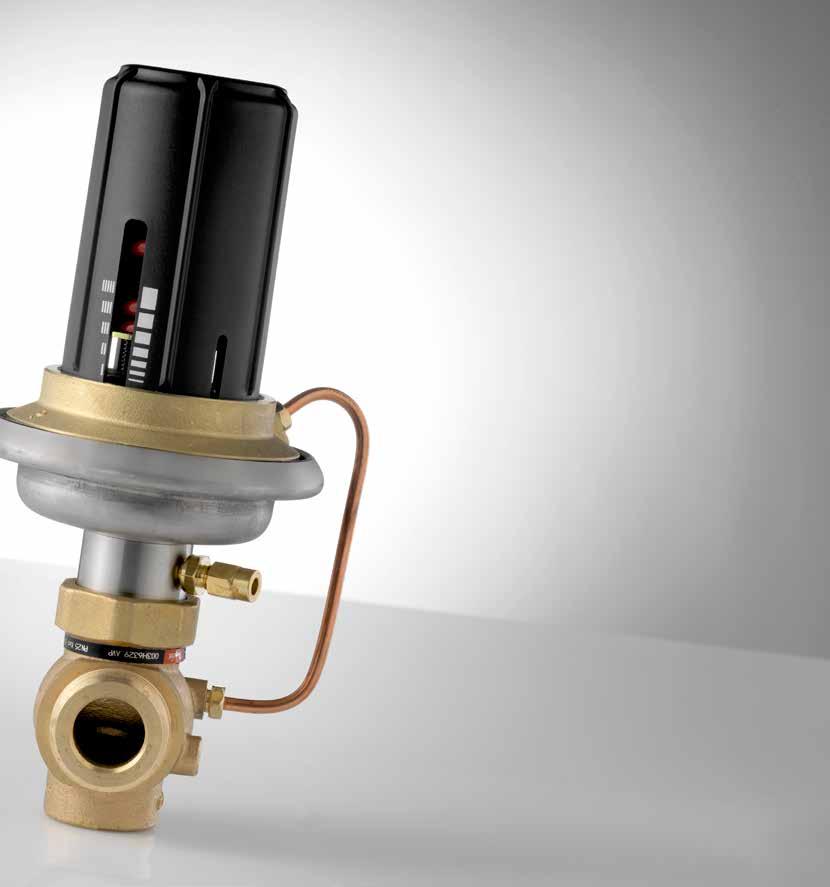

5 Naše speciální technika má význam Nastavovací tlačítko s jednoduchou obsluhou a s indikací nastavení Jednoduchý nastavovací mechanizmus integrovaný v ergonomickém nastavovacím tlačítku regulátoru zabezpečuje intuitivní a bezporuchové uvedení systému vytápění / chlazení do provozu. Na nastavení není potřebný žádný nástroj a systém je možný později jednoduše přizpůsobit měnícím se podmínkám nebo opět uvést do provozu. Integrovaný zřetelně viditelný indikátor nastavení a různé barvy pružin jednoznačně indikují nastavení a rozsah. Jeden výrobek. Více funkcí. Víceré aplikace. Víceúčelové regulátory jsou perfektní volbou na efektívní regulaci teploty a automatické hydraulické vyvážení systému, protože je potřeba jen jeden přístroj. Jsou kompaktní a perfektně vhodné pro požadavky standardních systémů centrálního zásobování teplem. Vedle tlakově nezávislých regulačních ventilů s motorickým pohonem (vynález Danfoss) jsou k dispozici i kompaktní multifunkční přímočinné regulátory jako kompletní řešení na regulaci tlaku, průtoku a teploty. Regulátory Danfoss: AHQM, AVQM, AFQM, AVPQ, AFPQ/ VFQ, AVQT, AVQMT, AVPQT, IHPT 5

6 Jaké je optimální řešení pro Váš systém vytápění anebo chlazení? Vlastnické vztahy Optimální řešení není jen otázkou techniky. Závisí také na tom, kdo vlastní zařízení předávací stanice, resp. kdo realizuje její údržbu. Zabezpečení optimálního hydraulického vyregulování není úlohou spotřebitelů. J e na provozovateli systému anebo na dodavatelovi tepla aby vybral správné zařízení na zabezpečení vysoké energetické efektivnosti a vytvořil optimální podmínky pro činnost zařízení na automatickou regulaci v předávacích stanicích tepla. Vlastnictví nebo údržba předávací stanice: Provozovatel systému anebo dodavatel tepla Omezení průtoku a regulaci rozdíllového tlaku můžeme realizovat v předávací stanici tepla. Doporučené řešení: Regulátor tlakové diference (P) nebo kombinovaný regulátor průtoku s integrovaným regulačním ventilem s motorickým pohonem (QM) Koncový spotřebitel anebo poskytovatel služeb Facility Management Omezení průtoku a regulace rozdílového tlaku nesmí být v dosahu koncového spotřebitele Doporučené řešení: Kombinovaný regulátor tlakové diference a průtoku (PQ) ZDROJ ENERGIE A PŘENOSOVÁ SÍŤ Síť od výroby energie po její použití v budovách Zdroj energie a přenosová síť kladou na komponenty nejnáročnější požadavky. Vyplývá to z vysokých nároků na bezpečnost a spolehlivost jako i z velkých průtoků a tlaků. Danfoss nabízí komplexní sortiment regulátorů pro náročné aplikace, navržený na použití na konci sítě. ( AFP/ VFG, AFQ/VFQ, AFD/VFG atd. ). DISTRIBUČNÍ SÍŤ Distribuční síť je část primárních rozvodů mezi přenosovou sítí a spotřebiteli / připojenými předávacími stanicemi tepla. Provozní podmínky tu nejsou tak náročné jako v přenosové síti. To však neplatí pro vysoké požadavky na výrobky Danfoss. Důvodem je hlavně skutečnost, že mnohé menší a středně velké systémy jsou připojené přímo na zdroj tepelné energie. Danfoss nabízí regulátory pro náročné a méně náročné aplikace (AFP/VFG, AVP, AVQM, AVPQ atd. ). PŘIPOJENÁ PŘEDÁVACÍ STANICE Předávací stanice tepla se napojují na distribuční síť přímo nebo nepřímo. Sortiment výrobků Danfoss pro tyto náročné a méně náročné aplikace zahrnuje regulátory tlakové diference typu AVPL a kombinované regulátory typu AHQM rozdílového tlaku, průtoku a regulační ventily s motorickým pohonem. Tyto přístroje se vyrábějí pro podstatně náročnější požadavky jako jsou u ventilů, používaných v aplikacích na sekundární straně (vytápění- větrání - klimatizace). 6

7 Přímočinné regulátory tlakové diference ( P) eliminují kolísání tlaku a zvyšují kvalitu regulace teploty Regulátor tlakové diference sestává z ventilu a membránového pohonu. Na primární straně se regulátory tlakové diference používají hlavně na udržení konstantního a malého rozdílového tlaku na regulačních ventilech s motorickým pohonem (obr. 1.a) anebo v celém systému resp. na předávací stanici tepla (obr. 1.b). Jaké platí základní pravidlo: regulátor tlakové diference by se měl použít tehdy, když je poměr mezi maximálním a minimálním disponibilním rozdílovým tlakem v systému větším než 2. Obr. 1.a P M Regulátor tlakové diference můžeme použít i v kombinaci s regulačním ventilem s motorickým pohonem na omezení průtoku v systému. Doporučuje se zabudování regulátoru do zpátečky systému za prvky, na kterých se udržuje konstantní tlak. V určitých situacích - hlavně při příliš velkém napájecím tlaku - může být výhodné instalovat regulátor tlakové diference do přívodu systému. Obr. 1.b P Nabídka regulátorů Typické aplikační oblasti: ZDROJ ENERGIE A PŘENOSOVÁ SÍŤ PCVP AFP + VFG DISTRIBUČNÍ SÍŤ PCVP AFP + VFG AVP PŘIPOJENÁ PŘEDÁVACÍ STANICE PCVP AFP + VFG AVP AVPL 7

8 Regulátory průtoku (Q) Správné množství energie pro všechny odběratele Regulátor průtoku sestává z regulátoru tlakové diference a omezovače průtoku (ruční nastavovací ventil), zabudovaných ve společném tělese ventilu. Regulátor tlakové diference udržuje na omezovači průtoku konstantní tlak. Tím se v systému nezávisle od kolísání tlaku v systému automaticky omezuje průtok. Regulátor průtoku však není možné použít na regulaci tlakové diference v systému nebo na ventilu s motorickým pohonem. Typické aplikace regulátorů průtoku: systémy s malým kolísáním tlakové diference systémy, v kterých vlastní předávací stanici koncový spotřebitel anebo poskytovatel služeb Facility Management resp. tento zabezpečuje jeho údržbu a v kterých je regulátor průtoku pro dodavatele tepla jediným řešením. Q Doporučuje se umístit regulátor průtoku do zpátečky. Může se však instalovat i do přívodu. Tyto přístroje se používají na zabezpečení hydraulického vyregulování na primární straně systému centrálního zásobování teplem. Fig. 2 Nabídka regulátorů Typické aplikační oblasti: ZDROJ ENERGIE A PŘENOSOVÁ SÍŤ PCVQ AFQ + VFQ DISTRIBUČNÍ SÍŤ PŘIPOJENÁ PŘEDÁVACÍ STANICE PCVQ AFQ + VFQ AVQ PCVQ AFQ + VFQ AVQ AVQ 8

9 Kombinované regulátory rozdílového tlaku a průtoku (PQ, PB) Špičkové řešení hydraulického vyvážení a regulace rozdílového tlaku Kombinovaný regulátor tlakové diference a průtoku (PQ) sestává ze dvou nezávislých regulátorů tlakové diference a jednoho omezovače průtoku (ruční nastavovací ventil), integrovaných v jednom tělese ventilu (obr.3.a). Přístroj má dvě funkce: 1) Jeden regulátor tlakové diference udržuje konstantní tlak na omezovači průtoku (regulace průtoku). To zabezpečuje automatické omezení průtoku nezávisle na kolísání tlaku v systému. 2) Jeden regulátor tlakové diference udržuje konstantní tlakový rozdíl na regulačních ventilech s motorickým pohonem anebo v celém systému. Toto je nejlepší řešení pro dodavatele tepla, protože umožňuje nastavit obě dvě proměnné (maximální průtok a rozdílový tlak) nezávisle na systému regulace vytápění na straně spotřebitele. Především tehdy, když je připojená předávací stanice tepla ve vlastnictví spotřebitele a dodavatel tepla nemá žádný vliv na omezení průtoku na konci systému spotřebitele. Obr. 3.a Q P P To umožňuje dodavatelovi tepla regulovat na předávací stanici tepla disponibilní průtok a rozdílový tlak pro každého spotřebitele a tím dosáhnout efektivní vyvážení systému. Jiným řešením je regulátor PB (obr. 3.b, který sestává z regulátoru tlaku a omezovače průtoku ( ruční nastavovací ventil.) Regulátor PB se používá v systémech bez požadavku na nezávislý průtok a rozdílový tlak. Obr. 3.b Nabídka regulátorů Typické aplikační oblasti: ZDROJ ENERGIE A PŘENOSOVÁ SÍŤ PCVPQ AFPQ + VFQ DISRTIBUČNÍ SÍŤ PCVPQ AFPQ + VFQ AVPQ PŘIPOJENÁ PŘEDÁVACÍ STANICE PCVPQ AFPQ + VFQ AVPQ AVPQ 9

10 Regulátory tlaku a tlakové diference přepouštěním ( A, PA) Ochrana čerpadla a rozdělení tepla na další přípoje Regulátory tlaku a tlakové diference s přepouštěním sestávají z ventilu a membránového pohonu. Používají se hlavně na omezování tlaku (A), obr. 4 resp. rozdílového tlaku (PA), obr. 5 v systému / předávací stanici tepla / na čerpadle. Regulátory jsou normálně zavřené: AV(P)A pomocí ventilu, který je normálně zavřený a AF(P)A pomocí nastavovací pružiny. Regulátory tlaku (obr. 4) a tlakové diference (obr. 5) s přepouštěním se instalují hlavně do obtoku. Mohou se použít i na rozvod tepla do jiných přípojů systému anebo na zabezpečení průtoku naprázdno při úplně uzavřeném přípoji / přípojích. Regulátory tlaku a tlakové diference s přepouštěním lže použít na ochranu čerpadel s proměnlivým průtokem před přetížením, když je průtok menší než minimální výkon čerpadla. Regulátor tlaku s přepouštěním lze instalovat i do zpátečky, aby se v systému zachoval žádaný větší (statický) tlak. Obr. 4 A PA Obr. 5 Nabídka regulátorů Typické aplikační oblasti: ZDROJ ENERGIE A PŘENOSOVÁ SÍŤ AF(P)A + VFG DISTRIBUČNÍ SÍŤ AF(P)A + VFG AVPA AVA PŘIPOJENÁ PŘEDÁVACÍ STANICE AF(P)A + VFG AVPA AVPA AVA AVA AVDA 10

11 Redukční ventily (D) Lepší regulace při menším zatížení Automatické redukční ventily sestávají z ventilu a membránového pohonu. Používají se v aplikacích s vodou a párou. Redukce tlaku je nastavená na konstantní hodnotu. Instalují se do přívodu před aplikaci, v které je potřeba redukovat tlak. Potřebujeme je v systémech s velmi vysokým a/anebo velmi proměnlivým tlakem. To je zpravidla v blízkosti systémových čerpadel. Redukce vysokých tlaků umožňuje přesnou a stabilní regulaci teploty v aplikaci za redukčním ventilem. D Obr. 6 NABÍDKA REGULÁTORŮ Typické aplikační oblasti: ZDROJ ENERGIE A PŘENOSOVÁ SÍŤ AFD + VFG(S) DISTRIBUČNÍ SÍŤ AFD + VFG(S) AVDS AVD PŘIPOJENÁ PŘEDÁVACÍ STANICE AFD + VFG(S) AVDS AVD AVD 11

12 Regulátory průtoku s integrovaným regul. ventilem (QM) Efektivní regulace, jednoduchá dodávka Regulátory průtoku s integrovaným regulačním ventilem s motorickým pohonem mají více funkcí, integrovaných v jednom výrobku: regulační ventil s motorickým pohonem, omezení průtoku regulátor tlakové diference. Kombinací tří funkcí v jednom tělese ventilu se dosáhne podstatná úspora potřebného montážního prostoru. Používají se na zabezpečení kvalitní regulace nezávisle při kolísání tlaku v systému a mimo to nabízí možnost omezení maximálního průtoku v systému. Regulační ventil je tlakově nezávislý a má autoritu 100%. Při zabudování v předávacích stanicích tepla s více připojenými obvody umožňují regulátory průtoku s integrovaným regulačním ventilem s motorickým pohonem dosáhnout vynikající kvalitu regulace v každém připojeném obvodu. Doporučuje se umístit regulátor do zpátečky ale můžeme ho instalovat i do přívodu. M Q Obr. 7 Nabídka regulátorů Typické aplikace ZDROJ ENERGIE A PŘENOSOVÁ SÍŤ AFQM AVQM DISTRIBUČNÍ SÍŤ AFQM AVQM PŘIPOJENÁ PŘEDÁVACÍ STANICE AFQM AVQM AVQM AHQM 12

13 Multifunkční regulátory (QT, QMT, PQT, atd.) Modulární konstrukce Flexibilní a modulární konstrukce umožňuje kombinovat v jednom regulátoru více regulačních funkcí a tak splnit nejnáročnější požadavky širokého rozsahu aplikací. V některých aplikacích může být potřeba regulovat jedním multifunkčním regulátorem teplotu na přívodu a omezit maximální průtok a teplotu zpátečky na primární straně. Typickým příkladem takového regulátoru je AVQMT, který pracuje jako AVQM ale s přídavným přímočinným regulátorem teploty (typ AVT/SMT, obr. 9). Tlakově nezávislý ventil reguluje teplotu na sekundární straně a přímočinný regulátor teploty omezuje teplotu zpátečky. Regulátor teploty můžeme použít v systémech s teplou pitnou vodou jako bezpečnostní termostat, který chrání uživatele před opařením. Obr. 8 T Q M Q T Obr. 9 Nabídka regulátorů Typické aplikační oblasti: ZDROJ ENERGIE A PŘENOSOVÁ SÍŤ AFPQT DISTRIBUČNÍ SÍŤ AFPQT PŘIPOJENÁ PŘEDÁVACÍ STANICE AFPQT AVQT AVQMT 13

14 Přímočinné regulátory teploty (T) Řešení pro rodinné domy a byty Termostatické regulátory teploty pro rodinné domy a byty se používají na regulaci vstupní teploty v systémech vytápění jako i k přípravě teplé vody (průtokový / zásobníkový). Svým rychlým otvíráním a zavíráním chrání výměník tepla vůči usazování vodního kamene a zabezpečují dlouhou životnost v systému instalovaných komponentů. Průtokové systémy přípravy teplé vody (obr. 10) V systémech s nepatrným kolísáním vstupní teploty a rozdílového tlaku je možno použít regulátory RAVI s rychlou odezvou. Při rozdílových tlacích nad 2 bar se doporučuje použít samostatný regulátor tlakové diference dp. Pro systémy s rychlejší dynamikou jsou ideálním řešením regulátory AVTQ anebo IHPT s regulací teploty v závislosti od průtoku a s integrovanou regulací rozdílového tlaku. Reagují ihned po aktivování odběru a udržují malý a konstantní rozdílový tlak na termostatických regulátorech teploty. Je zabezpečená optimální regulace teploty ve stavu naprázdno bez odběru. Pro větší průtoky je možné použít regulátory teploty AVBT a to jak pro průtokovou přípravu teplé vody jako i pro vytápění. Systémy vytápění a vzduchotechnické zařízení (obr. 11) Danfoss nabízí regulátory RAVK se střední dobou odezvy, určené pro systémy vytápění a vzduchotechnické zařízení. Obr. 10 Obr. 11 T T Systémy nabíjení zásobníků a zásobníky teplé vody (obr. 12) Pro tyto aplikace nabízí Danfoss regulátory teploty AVTB a RAVI / RAVK. Obr. 12 T Nabídka regulátorů Typické aplikační oblasti: PRŮTOKOVÉ SYSTÉMY PŘÍPRAVY TEPLÉ VODY AVTB RAVI AVTQ IHPT SYSTÉMY VYTÁPĚNÍ A VZDUCHOTECHNICKÉ ZAŘÍZENÍ AVTB RAVI RAVK 14

15 Přímočinné regulátory teploty (T) Řešení pro bytové domy a komerčně využívané budovy Termostatické regulátory teploty se používají v bytových domech a komerčně využívaných budovách v systémech přípravy teplé vody jako i na omezení teploty zpátečky v aplikacích s centrálním zásobováním teplem (obr. 13). T Systémy nabíjení zásobníků a zásobníky teplé vody (obr. 14) Pro tyto aplikace nabízí Danfoss regulátory teploty AVTB, AVT/VG AVTB, AVT/VG a AFT/VFG2. Obr. 13 Omezení teploty zpátečky ( obr. 15) V některých aplikacích může být potřeba omezit teplotu zpátečky u zásobníkových ohřívačů teplé vody nebo u systémů vytápění, aby se tak zabránilo příliš velké teplotě zpátečky. To je možné realizovat instalací omezovačů teploty zpátečky typu FJV do vratného potrubí zásobníkového ohřívače anebo systému vytápění. Termostatické regulátory teploty se používají zpravidla v systémech s malými změnami vstupní teploty a rozdílového tlaku. Při velkém kolísání rozdílového tlaku se doporučuje použít regulátor tlakové diference. Obr. 14 T T T Obr. 15 Nabídka regulátorů Typické aplikačné oblasti: PRŮTOKOVÉ SYSTÉMY PŘÍPRAVY TEPLÉ VODY AVT AVTQ AFT + VFG SYSTÉMY VYTÁPĚNÍ A VZDUCHOTECHNICKÉ ZAŘÍZENÍ AVT AFT + VFG FJV 15

16 Regulátory tlakové diference a průtoku Danfoss Přehled sortimentu výrobků a charakteristických údajů Typ regulace Typ výrobku PN [bar] DN [mm] Rozsah nastavení regulace Δp / omezení p * [ bar] AVPL Regulace tlakové diference AVP 16/ (P) AFP+VFG 2) PCVP s pomocným ventilem 16/25/ /25/ Regulace tlakové diference s omezením max. průtoku (PB) AVPB 16/ AFPB+VFQ 2) 16/25/ AVQ 16/ Regulace průtoku (Q) AFQ+VFQ 2) PCVQ s pomocným ventilem 16/25/ /25/ AVPA 16/ Regulace tlaku přepouštěním (A, PA) AVA AFA+VFG 16/25/ AFPA+VFG 16/25/ Redukce tlaku (D) AVD AFD+VFG 2) 16/25/ * Regulace tlaku páry (D) AVDS * AFD+VFGS 2) 16/25/ * Regulace tlakové diference a průtoku (PQ) Tlakově nezávislé regulační ventily tlaku s motorickým pohonem, s omezovačem průtoku (QM) AVPQ 16/ AFPQ+VFQ 2) PCVPQ s pomocným ventilem 16/25/40 16/25/ AHQM AVQM 16/ AFQM 16/ Poznámka: Skutečný sortiment výrobků může záviset na konkrétním trhu. Toto je všeobecný přehled. Detailnější informace najdete v příislušných datových listech. 1) Montážní poloha regulátoru dp (vyhotovení na zabudování do přívodu: před regulační ventil, vyhotovení na zabudování do zpátečky: za regulační ventil) 16

17 ZDROJ ENERGIE A DÁLKOVÉ NAPÁJENÍ DISTRIBUČNÍ SÍŤ PŘIPOJENÁ PŘEDÁVACÍ STANICE Max. rozsah nastavení průtoku [m 3 /h] Kvs [m 3 /h] Max Δpv [bar] Max. teplota [ C] Možnosti zabudování 1) Doporučené použití zpátečka přívod a zpátečka ) přívod a zpátečka ) přívod a zpátečka zpátečka ) zpátečka přívod a zpátečka ) přívod a zpátečka ) přívod a zpátečka obtok obtok ) obtok ) obtok přívod ) přívod přívod ) přívod přívod a zpátečka ) přívod a zpátečka ) přívod a zpátečka přívod a zpátečka přívod a zpátečka ) přívod a zpátečka 2) Ventil a membránový pohon musíte objednat samostatně. Příklad: AFP + VFG. S připojovacím dílem je možné realizovat více funkcí ( regulace teploty atd. ) 3) Pro DN je max. teplota 140 C. S příslušenstvím je možná max. teplota do 200 C / 300 C / 350 C 4) Pro DN je max. teplota 150 C Pro DN je max. teplota140 C 17

18 Regulátory teploty a kombinované regulátory průtoku Danfoss Přehled sortimentu výrobků a charakteristických údajů Aplikace Typ výrobku DN [mm] Kvs [m³/h] PN [bar] Max. teplota [ C] Max. Δp [bar] Teplota bez zatížení [ C] RAVI + RAV/VMT RAVI + VMA RAVK + RAV/VMT RAVK + VMA Regulace vytápění a přípravy teplé vody RAVK + KOVM RAVK + VMV AVT + VG AFT + VFG /25/ AVTB Regulace teploty pro chlazení AVT + VGU/VGU(F) AFT + VFU Bezpečnostní regulace teploty/ monitorování STM + VG STFW+ VFG /25/ Omezení teploty zpátečky FJV Regulace teploty v závislosti na průtoku AVTQ /40 C IHPT C nižší Regulace teploty a průtoku AVQT AVQMT

19 Průtoková příprava teplé vody Aplikace s chlazením Vytápění a příprava teplé vody Rozsah nastavení teploty [ C] Doporučené použití 1) 2) 3) Rozsah nastavení teploty [ C] 1) délka snímače L = 255 mm 2) AFT17 3) C 19

20 Dlouhodobá kvalita ventilů Danfoss do posledního detailu Spolehlivost systému, bezpečnost budov a jejich obyvatel jsou nejdůležitějšími faktory systému centrálního zásobování teplem a chladících systémů. Proto při vývoji našich výrobků věnujeme speciální pozornost konstrukci a výběru použitých materiálů. Tělesa ventilů jsou vyráběné z vysokokvalitního bronzu, šedivé litiny anebo oceli. Rozhodující vnitřní díly jsou z odzkoušené nerezové oceli (1.4404/1.4571/1.4021). V kombinaci se speciálně konstruovaným sedlem a kuželkou ventilu toto zabezpečuje odolnost vůči vzniku dutinek a koroze. Výrobky Danfoss zaručují bezproblémový provoz a nízké náklady na údržbu i provozní náklady. O společnosti Danfoss Už více jak 75 let společnost Danfoss dodává inovativní řešení v oblasti vytápění, které pokrývají vše od jednotlivých komponentů až po kompletní systémy centrálního zásobování teplem. Danfoss vytváří technologie, které budou v budoucnosti umožňovat dělat více za méně. Zaměstnáváme pracovníků a staráme se o zákázníky ve více než 100 státech. Vedou nás k tomu potřeby našich zákazníků, dlouholeté budované zkušenosti a houževnatost být v popředí inovací, neustále dodávat komponenty, odborné znalosti a kompletní systémy pro aplikace klimatizace a energetiky. Dnes naše pokročilé, spolehlivé a uživatelsky jednoduché technologie pomáhají zachovat komfort lidem a firmám na celém světě. Jsme aktivní hráči v hlavních tématech světového růstu, které se rychle mění: infrastruktura, potraviny, energie a životní prostředí jsou v centru pozornosti našeho podnikání. Města pro miliony lidí, dotýkající se oblaků. Udržení čerstvých potravin a pohody pro naše děti ve světě, kde je možné získat více za méně. To je naše vize Engineering Tomorrow. Další informace Danfoss s.r.o Divize dálkového vytápění Jihlavská 1558/ Praha 4 Tel.: danfoss.cz@danfoss.com Společnost Danfoss nepřebírá žádnou odpovědnost za případné chyby v katalozích, prospektech a jiných tištěných materiálech. Společnost Danfoss si vyhrazuje právo úpravy svých výrobků bez oznámení. To platí také pro již objednané výrobky za předpokladu, že tyto úpravy mohou být provedeny bez následných změn v již odsouhlasených specifikacích. Veškeré obchodní značky v tomto dokumentu jsou majetkem příslušných společností. Danfoss a logo společnosti Danfoss jsou obchodní značky Danfoss A/S Veškerá práva vyhrazena. VBLIB148 Copyright Danfoss Heating Segment Pravda.dk 2015
