Technické údaje AFP / VFG 2 (VFG 21) Regulátor diferenčního tlaku

Transkript

1 AFP / VFG 2 (VFG 21) Regulátor diferenčního tlaku Použití AFP / VFG 2 (VFG 21) je samočinný regulátor diferenčního tlaku, určený především pro předávací stanice dálkového vytápění. Regulátor zavírá při rostoucím diferenčním tlaku. Regulátor má regulační ventil (s přírubovým připojením), pohon s regulační membránou a pružinu pro nastavení diferenčního tlaku. Důležité údaje: - DN PN 16, 25, 40 - Maximální teplota 200 C - Montáž do přívodního nebo vratného potrubí Objednávání Příklad Potřebujeme-li regulátor diferenčního tlaku AFP / VFG 2, DN 65, PN 25, t max. 150 o C, diferenční tlak bar - 1x ventil VFG 2 DN 65 Obj. č.: 065B2407-1x pohon AFP Obj. č.: 003G1016 Volitelné: - 2x impulzní trubky AF Obj. č.: 003G1391 Jednotlivé části se dodávají samostatně. Ventily VFG 2 (kovové těsnění kuželky) DN k vs t max. Objednací č. mm m 3 /h o C PN 16 PN 25 PN * 065B B B * 065B B B * 065B B B * 065B B B * 065B B B * 065B B B * 065B B B * 065B B B * 065B B B * 065B B B B B B B B B * * na vyžádání * * teploty do 200 o C jen s ochlazovací nádobkou (viz Příslušenství), osazenou do impulzního potrubí k přívodu Ventily VFG 21 (měkké těsnění kuželky) DN k vs t max. Objednací č. mm m 3 /h o C PN 16 PN 25 PN B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B2537 SIBC R&D VD.CA.D1.48 Danfoss 06/01 1

2 Objednávání (pokračování) Pohony AFP / AFP-9 Typ Dif. tlak bar) Objedn. č G1016 AFP G (630 cm 2 ) 003G1018 AFP G G1015 Příklad: Potřebujeme-li regulátor diferenčního tlaku AFP / VFG 2, DN 65, PN 25, t max. 200 o C, diferenční tlak bar, objednávka zni: - 1x Ventil VFG 2 DN 65 Obj.č.: 065B2407-1x pohon AFP Obj.č.: 003G1016 Příslušenství pro teplotu do 200 C AF impulzní potrubí,ochlazovací nádobky V1, V2 Typ Popis Množství Objedn. č. Ochl. nád. V1 (objem 1l) S vnějším závitem pro trubku Φ 10 1x 003G1392 Ochl. nád. V2 S vnějším závitem pro trubku Φ 10 (objem 3l) (pro pohon o velikosti 630 cm 2 ) 1x 003G1403 Impulzní trub. - Měděná trubka Φ 10 x 1 x 1500 mm 003G1391 AF - 1 x závit. připojení G 1/4 ISO 228 DN x - 2x zásuvné pouzdro DN 200, 250-3x - 1x ochlazovací nád. V1 Obj.č.: 003G1392-2x impulzní trubky AF Obj.č.: 003G1391 Jednotlivé části se dodávají samostatně. Technické údaje Ventily VFG 2, VFG 21 Jmenovitý průměr (DN) Hodnota k vs (m 3 /h) Hodnota z Dif. tlak p max. PN 16 (bar) Dif. tlak p max. PN 25, 40 (bar) Jmenovitý tlak PN 16, 25 nebo 40, příruby podle DIN 2501 kovové těsnění kuželky Max. teplota VFG C (s ochlazovací nádobkou do 200 C) 140 C (200 C*) VFG 21 Měkké těsnění kuželky 150 C 140 C* Médium Voda ústředního topení, dálkového vytápění a chladicích systémů, min. 5 C Vyrovnání tlaků Vlnovce z nerezové oceli, č. mat Řídící membrána PN 16 Šedá litina EN-GJL-250 (GG-25) Materiál tělesa ventilu PN 25 Tvárná litina EN-GJS-400 (GGG-40.3) PN 25 / PN 40 Litá ocel GP240GH (GS-C 25) Materiál kuželky Nerezová ocel, mat. č Materiáol těsnění EPDM pouze verze VFG 21 * s ochlazovací nádobkou a nástavcem tělesa hodnota z : koeficient hluku podle VDMA Tlakové pohony AFP Typ AFP-9 AFP Velikost pohonu (cm 2 ) Rozsah nastavení červenou (bar) s barvou pružiny žlutou (bar) Max. provozní tlak (bar) * Kryt pohonu Regulační membrána Připojení impulzních trubek Ocel, č. mat , pozink a chromová žluť EPDM vyztuženo vláknem Pro měděnou trubku Φ 10 x 1 mm Ochlazovací nádobka Ocel, lakovaná, objem1l (V1), 3l (V2)osazená v impulz. trubkách nad 150 o C, (140 C - DN ) * 25 na vyžádání 2 VD.CA.D1.48 Danfoss 06/01 SIBC R&D

3 Konstrukce a funkce VFG 2 DN Těleso ventilu 2. Ventilové sedlo 3. Vřeteno 4. Nástavec tělesa 5. Plnicí ventil 6. Kryt pohonu 7. Regulační membrána 8. Seřizovací pružina 9. Seřizovací matice 10. Pojistný ventil (pro 250 a 630 cm 2 ) 11. Odlehčovací vlnovec 7 10 AFP / VFG 2 DN Tlak vznikající v přívodním a vratném potrubí je přenášen prostřednictvím impulzních trubek na pohon. Regulační ventil zavírá při rostoucím diferenčním tlaku a otvírá, když diferenční tlak klesá, aby bylo dosaženo konstatního diferenčního tlaku VFG 2 DN s nástavcem tělesa do 200 o C Regulátory AFP jsou vybaveny tlakovým redukčním ventilem, který chrání pohon a regulační ventil před příliš vysokým diferenčním tlakem. Principy použití - Montáž do přívodu Přímo připojený topný systém Nepřímo připojený topný systém - Montáž do vratného potrubí Přímo připojený topný systém Nepřímo připojený topný systém SIBC R&D VD.CA.D1.48 Danfoss 06/01 3

4 Instalace Regulátory DN s teplotou média do 120 C mohou být instalovány v libovolné poloze. U DN a při překročení teploty 120 C (u všech jmenovitých průměrů) musí být regulátory instalovány pouze do vodorovného potrubí, s pohonem směřujícím dolů. Vnější impulzní trubky musí být připojeny mezi přívodní nebo vratné potrubí a pohon. Pokud se použijí ochlazovací nádobky při teplotě média mezi 150 a 200 C, musí se instalovat v impulzních trubkách k přívodu. Může být použito impulzní potrubí AF uvedené v odstavci Příslušenství. Nastavení Regulace diferenčního tlaku se nastavuje seřízením pružiny. Možnosti kombinace Příklad Regulátor diferenčního tlaku AFP / AFT06 / VFG 2, DN 65, PN 25, t max. 150 o C, bar, rozsah o C - 1x ventil VFG 2 DN 65 Obj. č.: 065B x pohon AFP Obj. č.: 003G1016-1x termostat AFT06 Obj. č.: x připojovací díl KF2 Obj. č.: 003G x připojovací trubky AF Obj. č.: 003G1391 AFT06 / KF2 / AFP / VFG STFW / KF2 / AFP / VFG Jednotlivé části se dodávají 1. Ventil VFG 2 2. Termostat AFT06, 26, 17, 27 * 3. Pojistný termostat STFW * 4. Impulzní trubka AF 5. Připojovací díl KF2 6. Pohon AFP * viz Technické údaje AFT06,..., STFW Připojovací díl Typ Objedn. č. Připojovací 003G1398 díl KF2 1) Připojovací díl KF3 003G1397 1) Používejte vždy v kombinaci s termostatem 4 VD.CA.D1.48 Danfoss 06/01 SIBC R&D

5 Rozměry L L L B B VFG DN VFG DN B1 VFG DN s nástavcem tělesa do 200 o C Ventil VFG DN L (mm) B (mm) Hmotn.(kg) B1 (mm) Hmotn. (kg) A H Pohon AFP Velikost pohonu (cm 2 ) Ø A (mm) H (mm) Hmotnost (kg) AFP Ř Ř Ochlazovací nádobka V1 Ochlazovací nádobka V2 Připoj. díl KF2, KF3 SIBC R&D VD.CA.D1.48 Danfoss 06/01 5

6 6 VD.CA.D1.48 Danfoss 06/01 SIBC R&D

7 SIBC R&D VD.CA.D1.48 Danfoss 06/01 7

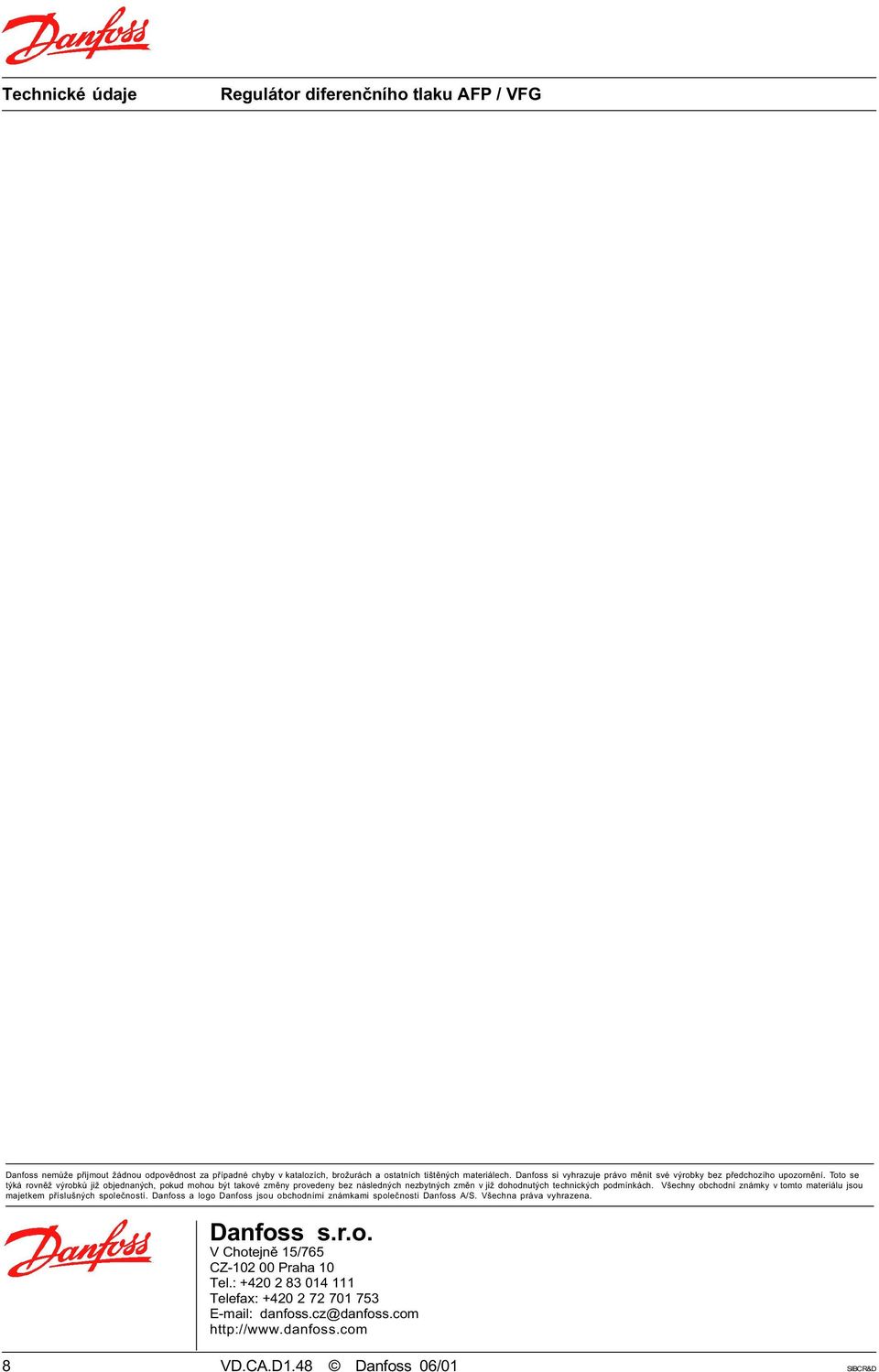

8 Danfoss nemůže přijmout žádnou odpovědnost za případné chyby v katalozích, brožurách a ostatních tištěných materiálech. Danfoss si vyhrazuje právo měnit své výrobky bez předchozího upozornění. Toto se týká rovněž výrobků již objednaných, pokud mohou být takové změny provedeny bez následných nezbytných změn v již dohodnutých technických podmínkách. Všechny obchodní známky v tomto materiálu jsou majetkem příslušných společností. Danfoss a logo Danfoss jsou obchodními známkami společnosti Danfoss A/S. Všechna práva vyhrazena. Danfoss s.r.o. V Chotejně 15/765 CZ Praha 10 Tel.: Telefax: danfoss.cz@danfoss.com 8 VD.CA.D1.48 Danfoss 06/01 SIBC R&D
