2

3 Obsah 1. PŘEDSTAVENÍ Popis fotopasti Informace na obrazovce Vstup do menu GPRS/MMS režim 7 2. UPOZORNĚNÍ 7 3. ZAČÍNÁME Napájení Vložení SD karty a SIM karty Vstup do TEST režimu Nastavení fotopasti Pořízení záznamu manuálně Manuální odeslání snímku MMS/GPRS Provoz spuštění fotopasti v ostrém režimu ON Vypnutí fotopasti OFF POKROČILÁ NASTAVENÍ Nabídka nastavení (Menu) Přehled továrního nastavení Ukázka nastavení data a času Zobrazení fotografií Mazání záznamů Nastavení fotopasti - GPRS/MMS Zaměření fotopasti laserovým ukazovátkem Souborový systém fotopasti Připojení fotopasti k externímu zdroji napětí ZÁRUKA 34 PŘÍLOHA II. TECHNICKÁ SPECIFIKACE 35 PŘÍLOHA III. OBSAH BALENÍ 36 3

4 1. Představení Fotopast FORESTCAM je digitální zařízení osazené IR LED diodami s funkcí pořizování, ukládání a odesílání MMS zpráv. Pomocí integrovaného PIR čidla reaguje na tepelnou stopu (zvířete, člověka) v zainteresované oblasti instalace. V případě narušení monitorovaného prostoru PIR čidla, pořídí fotopast autonomně statický obrázek o rozlišení až 12Mpx nebo video o rozlišení HD 1080p (1440x1080 bodů) dle továrního/uživatelského nastavení. V případě zapnuté a nastavené GSM/GPRS funkce může fotopast okamžitě dle uživatelského nastavení odeslat snímek na mobilní přístroj nebo ový účet. Přes den a za dostatečných světelných podmínek jsou pořízeny barevné záznamy. V noci za pomocí neviditelných infračervených LED diod černobílé monochromatické. Mezi poslední vylepšení fotopasti patří české menu, vestavěná LCD obrazovka o velikosti 2 a integrovaný mikrofon pro nahrávání zvuku k videosekvencím. Jistě také oceníte laserový zaměřovač pro ulehčení zaměření fotopasti. Fotopast podporuje moderní standardy, jako jsou: MMS funkce, SMS zprávy nebo datové přenosy GPRS s podporou zabezpečeného připojení SSL k SMTP serveru (Gmail). Fotopast je odolná vůči externím vlivům počasí a může být rovněž použita jako klasická digitální kamera. 4

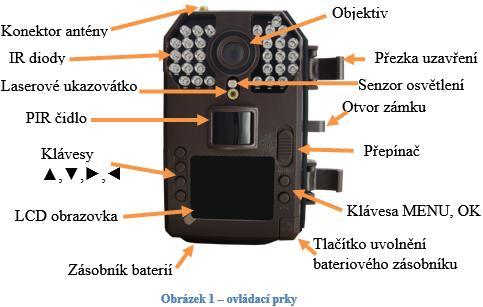

5 1.1. Popis fotopasti Fotopast disponuje následujícími vstupně/výstupními konektory: USB konektor, slot pro SD-kartu a DC konektor externího napájení. Věnujte pozornost k obeznámení se s ovládáním fotopasti. K této části návodu, vysvětlujícího ovládání a popis fotopasti, se můžete průběžně vracet při dalším čtení pokročilého nastavení. Poznámka: Po uvedení fotopasti do režimu TEST vyčkejte 10 sekund pro inicializaci fotopasti. Během této doby nemusí fotopast reagovat na změny v nastavení. 5

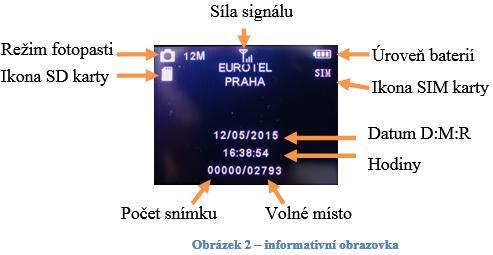

6 1.2. Informace na obrazovce Fotopast v TEST režimu, (třípolohový přepínač je v TEST pozici) zobrazí po startu tzv. informační obrazovku (Obrázek 2) Vstup do menu Pro vstup do uživatelského menu fotopasti stiskněte klávesu MENU. Nabídka je přehledně rozdělena následovně. Vyberte jazyk Nastavení fotopasti SMTP/MMS nastavení Pro výběr jazyka (čeština/slovenština) pohybujte se klávesou nebo a označte: Vyberte jazyk. Poté stiskněte klávesu OK. Stejným způsobem označte jazyk, který chcete aktivovat a potvrďte stiskem klávesy OK. Pro nastavení fotopasti vstupte označením nabídky Nastavení fotopasti klávesou, stiskněte OK. 6

7 SMTP/MMS nastavení slouží pro kontrolu a změnu některých parametrů pro přenos fotografií. Rovněž zde můžete manuálně odeslat fotografii a vyzkoušet tak správnost Vašeho nastavení MMS/GPRS přenosů GPRS/MMS režim Fotopast lze nastavit pro odesílání fotografií pomocí služby mobilního operátora MMS nebo datových přenosů sítě GPRS. Při pořízení záznamu obdržíte zprávu dle nastavení. Pro více informací čtěte kapitolu 4.6 Nastavení fotopasti GPRS/MMS LCD obrazovka Vás mimo jiné informuje o přítomnosti SIM karty pomocí stavových ikon. Ikona SIM signalizuje rozeznanou SIM kartu. Ikona s křížem přes SIM informuje o nedostatečném signálu, nepřítomné SIM kartě nebo jiných problémech. Před použitím fotopasti je třeba na SIM kartě zrušit PIN kód. Pro zrušení můžete použít svůj mobilní telefon. 2. Upozornění Pracovní napětí fotopasti je 6V. Napájet lze ze 4 nebo 8 ks AA baterií. Pro zimní měsíce je doporučeno použít lithiové baterie. Baterie vždy instalujte dle vyznačené polarity na bateriovém zásobníku. Před vložením SD karty se ujistěte, zda není chráněna proti zápisu. 7

8 SD kartu vkládejte vždy při vypnuté fotopasti, vypínač v poloze OFF. Fotopast není vybavena interní pamětí pro ukládání záznamů a proto bude bez vložené SD-karty automaticky vypnuta. Nevkládejte ani nevyjímejte SD kartu při zapnuté fotopasti, vypínač v poloze ON. Je doporučeno naformátovat SD kartu před prvním použitím pomocí funkce Formát SD karty. Pokud fotopast připojíte pomocí přiloženého USB kabelu, bude tato pracovat v režimu USB jako výměnný disk. Fotopast se v TEST režimu automaticky vypne po 3 minutách nečinnosti. Jestliže chcete po vypnutí pokračovat v nastavování pomocí dálkového ovladače, přepněte přepínač do polohy OFF a následně zpět do polohy TEST. Při aktualizaci novějšího firmwaru zajistěte stabilní napájení. Pokud nebude proces aktualizace (upgrade) řádně dokončen, nemusí fotopast správně pracovat. Aktualizace firmwaru nese vždy rizika, a proto by měla být prováděna pouze prostřednictvím školeného pracovníka prodejce nebo servisu. 8

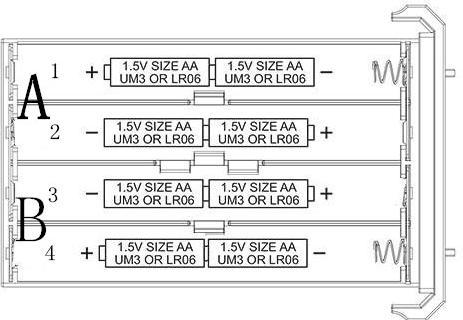

9 3. Začínáme 3.1. Napájení Fotopast pracuje s minimálním množstvím 4 ks tužkových AA akumulátorů. Ujistěte se, zda je přepínač režimů v poloze vypnuto OFF. Stiskněte tlačítko pro uvolnění bateriového zásobníku a vytáhněte tento směrem k sobě. Baterie vkládejte dle vyznačené polarity na bateriovém zásobníku nebo dle obrázku obr. 5. Po vložení baterií zasuňte zásobník zpět. Baterie vždy osazujte v pozici A nebo B. V případě osazení 8ks A+B. Podporovány jsou níže uvedené baterie: Výkonné alkalické baterie Dobíjecí baterie o vyšší kapacitě (nepracují v mrazech a nižších teplotách) Lithiové baterie (pro chladnější období) Delší životnosti dosáhnete osazením 8 ks baterií. Fotopast se v případě vybití baterií automaticky vypne v TEST režimu. Pro další používání fotopasti je nutné vyměnit baterie Vložení SD karty a SIM karty Ujistěte se, zda je přepínač režimů v poloze vypnuto OFF. SD kartu vložte do slotu otočenou stranou s potiskem nahoru bez použití síly. Typické cvaknutí oznamuje zajištění vkládané SD karty. Fotopast při vkládání SD karty i SIM karty držte v 9

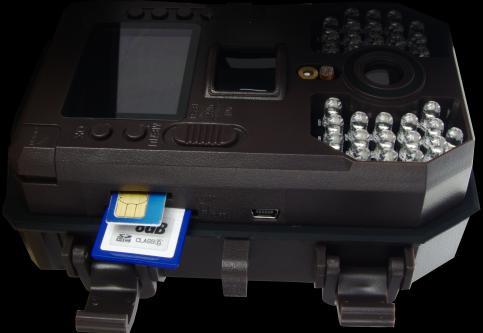

10 dlani čelní stranou proti Vám. Stejně postupujte s vložením SIM karty, kterou zasuňte zkosenou stranou dle obrazce vedle slotu SIM karty (kontakty směrem nahoru, zkosenou stranou napřed). Vyjmutí provedete opětovným zatlačením na SD kartu/sim kartu. Pro použití fotopasti v režimů odesílání je třeba vložit SIM kartu mobilního operátora. Před vložením je nezbytné zrušit požadavek Obrázek 1 vložení SD karty/sim karty na PIN kód, jinak nebude fotopast korektně pracovat. Vstup do TEST režimu Přepnutím přepínače režimů do polohy TEST spustíte fotopast v tzv. TEST režimu, který Vám umožní zejména nastavit fotopast dle Vašich představ. Dále pořídit manuální záznam, podobně jako běžným fotoaparátem, zpětně prohlédnout záznamy nebo manuálně odeslat snímek po GSM/GPRS síti a tímto otestovat správné nastavení přenosů Vstup do TEST režimu Přepnutím přepínače režimů do polohy TEST spustíte fotopast v tzv. TEST režimu, který Vám umožní zejména nastavit fotopast dle Vašich představ. Dále pořídit manuální záznam, 10

11 podobně jako běžným fotoaparátem, zpětně prohlédnout záznamy nebo manuálně odeslat snímek po GSM/GPRS síti a tímto otestovat správné nastavení přenosů Nastavení fotopasti Stiskem klávesy MENU vstoupíte do menu nastavení fotopasti, které bude zobrazeno na LCD obrazovce. Prostřednictvím tohoto menu můžete fotopast nastavit dle Vašich potřeb. Nastavení je detailně popsáno v kapitole 4. Pokročilá nastavení Pořízení záznamu manuálně Záznam pořídíte pomocí klávesy OK, dle aktuální volby režimu snímání (fotografie/video). Pro zahájení nahrávání video nahrávky stiskněte klávesu OK. Pro ukončení a uložení video nahrávky stiskněte opětovně klávesu OK Manuální odeslání snímku MMS/GPRS 1. Stiskem klávesy MENU zobrazte nabídku a vyberte SMTP/MMS nastavení. 2. Vyberte jeden ze tří režimů odesílání MMS pro MMSky, SMTP pro datové přenosy, SMTP SSL pro datové přenosy s podporou šifrování. 3. Vyberte SMTP parametry, stiskněte OK. 4. Vyberte SMTP manuální test a spusťte odesílání. 11

12 Provoz spuštění fotopasti v ostrém režimu ON Před spuštěním fotopasti do provozu, čtěte následující pokyny. 1. Vyhněte se instalaci fotopasti před místa cirkulace vzduchu (radiátory, klimatizace, komíny, slunné letní expozice) a pohyby větších objektů, jako jsou větve stromů a různé objekty zmítající se ve větru. 2. Instalace fotopasti do výšky se může lišit v závislosti na monitorovaném subjektu. Pokud chcete pořídit kvalitní fotografie zvěře, fotopast by měla být umístěna přibližně ve výšce subjektu. Toto pravidlo není striktní. Nikdy nepokládejte nebo neinstalujte fotopast přímo k zemi nebo na zem. 3. Nikdy neinstalujte fotopast na zem nebo v bezprostřední blízkosti, hrozí zaplavení a následné poškození! 12

13 Před uvedením fotopasti v provoz nejprve zaměřte sledovanou oblast. Zaměření lze provést pomocí LCD obrazovky nebo laserovým ukazovátkem, integrovaným do čelní části fotopasti, více kapitola 4.9 Zaměření fotopasti laserovým ukazovátkem. Po přepnutí přepínače do polohy ON začne diodový indikátor pohybu blikat po dobu 10 vteřin. Tato časová prodleva slouží pro uzavření krytu a opuštění stanoviště. Po uplynutí času přejde fotopast do pracovního režimu Vypnutí fotopasti OFF Fotopast jednoduše vypnete pomocí přepínače do polohy OFF. V případě delšího odstavení fotopasti doporučujeme vyjmout baterie. 4. Pokročilá nastavení V předchozí kapitole jste byli informováni o třípolohovém přepínači a jeho režimech. 1. OFF režim vypnuto. 2. ON režim provoz, přepínač přepnut ON. 3. TEST režim nastavování. Pro výměnu baterií, SD karty, SIM karty a přenášení fotopasti používejte striktně OFF režim (vypnutá fotopast). V kapitole Pokročilá nastavení se seznámíte s pokročilým nastavením fotopasti tak, abyste ji mohli nastavit co nejblíže Vašim potřebám. Nastavení je možno provádět pouze v TEST režimu. 13

14 4.1. Nabídka nastavení (Menu) Pro zobrazení nabídky nastavení fotopasti stiskněte v TEST režimu tlačítko MENU. Nabídka bude zobrazena na LCD obrazovce. Tato je funkčně rozdělena na tři části. Vyberte jazyk, Nastavení fotopasti, SMTP/MMS nastavení. Po tabulce posouváte kurzor klávesou,. Změnu hodnoty provedete klávesou,. Změnu je třeba uložit klávesou OK. Výstup z tabulky o úroveň výše provedete klávesou MENU. Tabulka Vyberte jazyk Položka v menu Vyberte jazyk Popis Můžete zvolit mezi češtinou a slovenštinou. Tabulka Nastavení fotopasti Položka v menu Režim Rozlišení fotografie Rozlišení videa Sekvenční focení Popis Výběr mezi fotografováním a natáčením videa, případně kombinaci foto+video. Výběr rozlišení fotografií - 12, 8, 5 MP Výběr rozlišení videosekvencí. 1080p (1440x1080),720p(1280x720), VGA(640x480) Nastavení sekvence focení 1 3 fotek Délka videa Čas videosekvence 10 60s (krok 10s) Zvuková signalizace Vypnutí/zapnutí zvuku klávesy při stisku kláves Nastavení hodin Nastavení data a času (potřebné pro 14

15 Časovač Časosběr Prodleva PIR Citlivost Časové razítko časovače) Fotopasti lze pomocí časovače nastavit časový úsek, v kterém má denně pracovat. Tento úsek je vymezen začátkem a koncem. Mimo vymezenou dobu nebude fotopast reagovat na podměty PIR čidla nebo funkci časosběru. Nastavení periodického spínání v čase. Fotopast bude např. každých 5 minut pořizovat záznam i v případě nenarušení zóny. Nastavte dobu, po kterou nebude fotopast reagovat na podměty PIR čidla od pořízení záznamu. PIR senzor fotopasti bude po tuto dobu deaktivovaný. Vyberte citlivost PIR senzoru. Vysoká citlivost je vhodná pro interiéry a méně frekventovaná prostředí a užití v teplotách od +35C. Normální a nízká citlivost je vhodná pro venkovní použití a více frekventovanější prostředí. Teplota má vliv na citlivost. Vyšší citlivost je vhodnější pro vyšší teploty, zatímco nižší citlivost pomůže při chladnějších teplotách. Pokud teplota okolí klesne pod + 5 C je doporučeno nastavit nižší citlivost. Na každé fotografii bude otištěn údaj o 15

16 Výkon IR LED Formát Heslo Sériové číslo Tovární nastavení Stažení PC-software na SD Verze čase a datum pořízení. Nastavte intenzitu osvětlení scény. Výmaz SD karty, doporučujeme zálohovat Vaše data. Pomocí hesla lze fotopast chránit pro případ odcizení. V případě, že vlastníte více fotopastí, lze jednotlivé záznamy oddělit jednoduchým pojmenováním dané fotopasti. Např. místo instalace. Uvede fotopast do továrního nastavení. Na SD kartu bude uložen program pro nastavení MMS/GPRS přenosů. Informace o IMEI čísle. Doporučujeme IMEI číslo zapsat a uchovat pro případ odcizení. Tabulka SMTP/MMS nastavení SMTP/MMS nastavení Vyberte šipkou, způsob jakým bude fotopast odesílat snímky na Váš /mobil a vstupte do nabídky klávesou OK. Lze vybrat z těchto možností odesílání. Nastavení MMS/Nastavení SMTP/Nastavení SSL SMTP. Nastavení MMS Nastavení SMTP Odesílání formou MMS na mobil/ . Odesílání pomocí dat na na nezabezpečeném portu

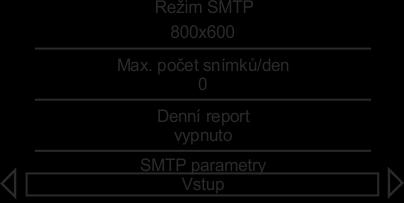

17 .cz,seznam.cz Nastavení SSL SMTP Odesílání pomocí dat na na zabezpečeném portu 465. gmail.com Režim nastavte klávesou, velikost obrázků, které budou posílány na , výběr potvrďte klávesou OK. OFF vypnuto SMS pouze zprávy sms. 640x480 menší rozlišení, výhodou je rychlejší odeslání cca 30sec. 800x600 vyšší rozlišení, čas pro přenos může být vyšší řádově do 1min. Max. počet/den [0:nekonečno] Denní report SMTP Parametry Nastavte maximální denní limit pro odesílání snímků. 0 = bez omezení. Nastavte hodinu, ve kterou Vám fotopast zašle přehled, kolik bylo pořízeno záznamů. Seznam nastavených parametrů pro odesílání snímků. Parametry zde můžete editovat. Auto Input Manual Input Mobilní číslo Vyberte zemi, fotopast automaticky nastaví parametry potřebné pro navázání připojení s operátorem. Ruční nastavení / změna veškerých parametrů. Nastavení čísel pro příjem MMS Nastavení ů pro 17

18 manuální test GPRS/MMS. Ruční odeslání zkušebního snímků Přehled továrního nastavení Položka Nastavení Tovární nastavení Možné nastavení Jazyk Čeština Slovenština Režim Fotografie Video, Foto + video Rozlišení fotografie 5MP 8, 12MP Rozlišení videa 1280x723 (720p) 1440x1080 (1080p) 640x483 (VGA) Sekvenční focení 1 Fotografie 1-3 fotografie Délka videa 10 sec sec Zvuková signalizace kláves Nastavení hodin ON OFF Časovač Vypnuto Zapnuto Menu druhé úrovně Nastavení hodin D:M:R H:M:S Start: 00H 00M Stop: 00H 18

19 Časosběr Vypnuto 0 59 minut 0 23 hodin Prodleva PIR 5 Sec 0-59 sec 0-59 min Citlivost Normální Vysoká, Nízká Časové razítko ON OFF Výkon IR LED Vysoká Normální Formát Vstup Heslo OFF ON Sériové číslo OFF ON Tovární nastavení vstup Stažení PC-software na SD Verze vstup Vstup 00M firmware IMEI SMTP/MMS nastavení SMTP/MMS nastavení Nastavení MMS Nastavení SMTP Nastavení SSL SMTP Velikost rozlišení OFF SMS, 800x600, 640x480 Max. počet/den Denní report OFF ON (0-23h) SMTP Parametry vstup Slouží pouze k prohlédnutí nastavených parametrů. Nelze editovat. Pomocí funkce Manuální odeslání můžete spustit odesílání a 19

20 otestovat tak Vaše nastavení MMS/GPRS Ukázka nastavení data a času Pokud nenastavíte čas a datum, nebude na fotografiích zřejmé, kdy byly pořízeny a nebudete moci využívat funkci časovače. Formát nastavení den:měsíc:rok - hodiny:minuty:sekundy. Ukázka nastavení data a času na :58:00. a. Stiskněte klávesu MENU pro zobrazení nabídky nastavení. b. V hlavní nabídce MENU vyberte Nastavení fotopasti a potvrďte klávesou OK. c. Stiskněte klávesu šipka nahoru nebo šipka dolů a vyberte položku Nastavení hodin, poté stiskněte OK. d. Šipkou doleva nebo doprava se posouváte po nabídce (den:měsíc:rok, hodiny:minuty:sekundy). Vyberte parametr, který chcete nastavit a klávesou šipka nahoru nebo dolů změňte hodnotu. e. Stiskem klávesy OK uložíte změnu a vrátíte se do nabídky nastavení. Stiskem klávesy MENU opustíte nabídku nastavení a vrátíte se na informativní obrazovku. Tip: Formát data můžete změnit i do anglické verze M:D:R nebo R:M:D Zobrazení fotografií Prostřednictvím fotopasti můžete v TEST režimu prohlížet pořízené záznamy 20

21 a) Zapněte fotopast do TEST režimu. b) Stiskněte klávesu. Na LCD obrazovce bude zobrazen poslední pořízený záznam. c) Pokud chcete přehrát video záznam, stiskněte klávesu. Video ukončíte opětovným stiskem klávesy. d) Stiskem kláves, procházíte záznamy od nejstaršího po nejnovější. e) Pro návrat na informativní obrazovku stiskněte klávesu OK. Celkový počet pořízených záznamů a aktuálně prohlížený záznam je zobrazen v dolní části obrazovky. Tip: Při přehrávání videosekvence, můžete zesilovat hlasitost reproduktoru klávesou, Mazání záznamů 1. Zapněte fotopast do TEST režimu. 2. Stiskněte klávesu. Na LCD obrazovce bude zobrazen poslední pořízený záznam. 3. Pro smazání aktuálně zobrazeného záznamu stiskněte znovu klávesu a vyberte Smazat jeden. Pokud chcete smazat všechny záznamy, stiskněte klávesu a označte Smazat všechny 4. Následně budete vyzvání k potvrzení výmazu, pro zrušení označte ZRUŠIT. Pro výmaz OK a potvrďte klávesou OK. 5. Pro návrat na informativní obrazovku stiskněte klávesu OK. Smazaná data nelze zpětně obnovit! TIP: Pro smazání celé SD karty můžete využit funkci fotopasti formát. 21

22 4.6. Nastavení fotopasti - GPRS/MMS Před prvním spuštěním je nutné fotopast nastavit. Nezapomeňte zrušit požadavek PIN kódu SIM karty, pro zrušení použijte mobilní telefon. MMS/GPRS služba mobilního operátora nemusí být vždy na nové SIM kartě aktivní, informujte se o stavu a na příslušné služby u Vašeho operátora. Nastavení odesílání snímků GPRS/MMS je možné nastavit prostřednictvím uživatelského rozhranní fotopasti nebo pomocí počítače spuštěním přiloženého softwaru v interní paměti fotopasti. V následujících ukázkách bude zobrazeno nastavení mobilního operátora T-mobile pro službu MMS a datové přenosy GPRS, využívající přístupový bod APN = internet.t-mobile.cz Kapitola Nastavení fotopasti - GPRS/MMS obsahuje více podkapitol, které na sebe úzce navazují a je nutné pro správné pochopení a nastavení věnovat pozornost celé kapitole Nastavení GPRS/MMS prostřednictvím fotopasti Fotopast lze jednoduše nastavit pomocí kláves a LCD obrazovky bez nutnosti použití PC, například v terénu. Pro bližší seznámení s funkcemi čtěte tabulku SMTP/MMS nastavení v kapitole 4.1 Nabídka menu. Krok 9-10 slouží pro ukázku manuálního nastavení a není nutné tyto kroky provádět! 22

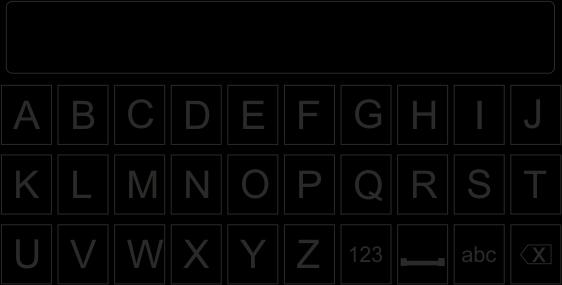

23 1. Vyberte SMTP / MMS nastavení 2. Zvolte způsob přenášení obrázků 3. Vyberte SMTP parametry 4. Vyberte Auto input 5. Vyberte Czech Republic 6. Vyberte operátora, pokud operátor není dostupný, nebo používá jiné nastavení APN, Účet a Heslo, můžete tyto body vepsat do nastavení, více krok 9 Manual Input. 7. Zadejte pro příjem obrázků 8. Zadejte Váš . Pomocí kláves zadejte jednotlivé znaky, klávesou OK znak potvrdíte, uložíte klávesou MENU. Znaky a číslovky aktivujete klávesou 123. VELKÁ/malá písmena přepnete klávesou abc/abc. K výmazu znaku použíjte klávesu. 23

24 9. Vyberte Manual Input 10. Vyplňte SMTP server, port, odesilatele a heslo k u. Pro jednoduchost doporučujeme založit na seznam.cz a používat SMTP server smtp.seznam.cz s portem 25. Pokud jste v kroku 4 6 vybrali oprátora pomocí automatické volby, není nutné zadat pole APN, Účet a Heslo. Pro zadání všech polí použíjte virtuální klávesnici stejně jako v kroku 8. Nyní můžete otestovat, zda je fotopast správně nastavena. Vraťte se zpět na krok 9 a vyberte SMTP manuální 24

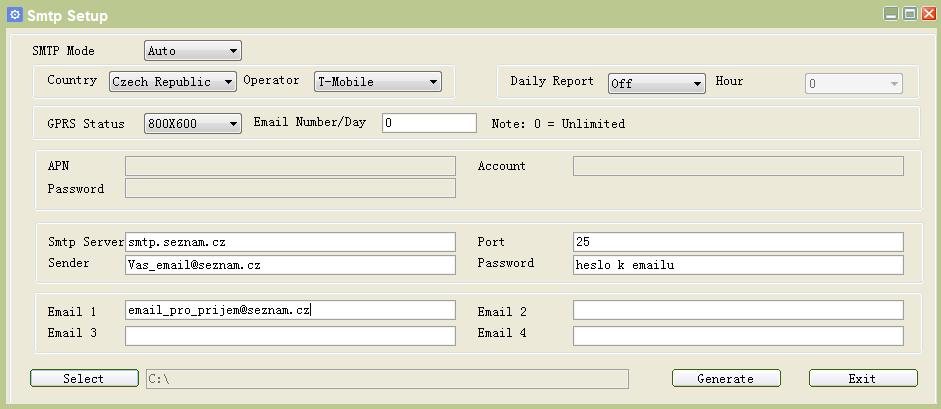

25 test. Fotopast spustí proceduru odesílání. Po úspěšném odeslání obdržíte na , který jste zadali v kroku 7 fotografii, na LCD obrazovce se zobrazí hlášení úspěšně Nastavení prostřednictvím PC a) Spusťte fotopast do TEST módu a stiskněte klávesu MENU. b) Vyberte Nastavení fotopasti a stiskněte klávesu OK. c) V nabídce vyhledejte Stáhnout PC-software na SD a stiskněte klávesu OK. Nyní můžete fotopast vypnout a připojit k PC. Na SD kartě naleznete soubor PCTOOL.rar. Tento rozbalte a spusťte program pro nastavení fotopasti PCTOOL.exe Nastavení datových přenosů (GPRS) 1. Camera Model Vyberte SMTP-CAMERA. 2. Klikněte na tlačítko SMTP Setup. 3. Zobrazí se tabulka nastavení datových přenosů. Obrázek 5 - Výběr fotopasti 25

26 Dle obrázku 6 vyberte SMTP Mode Auto. Ze seznamu Country vyberte Czech Republic a operátora, který bude používán ve fotopasti. Dále vyberte rozlišení GPRS Status a maximální počet snímků Number/Day 0 = bez omezení, který může být odeslán za den. Nyní vyplňte Smtp Server, Port, Sender, Password a jeden nebo více ů, na které mají být odesílány snímky. Pro jednoduchost je v ukázce uvedeno nastavení pro seznam.cz. Vždy použíjte odlyšný ový účet pro SMTP server a pro přijímající obrázky! Po vyplnění všech údajů, klikněte na tlačítko Select a vyberte připojenou SD kartu, stiskněte OK. Poté můžete kliknout na tlačítko Generate. Tímto vygenerujete potřebné nastavení na SD kartu, program zobrazí hlášení viz. Obrázek 8. Tlačítkem Exit ukončíte nastavení. 26

27 Obrázek 6 Nastavení SMTP pro GPRS přenosy Obrázek 8 Hlášení úspěšného vygenerování Obrázek 7 Výběr jednotky SD karty Nastavení přenosů MMS 5. Camera Model Vyberte SMTP-CAMERA. 6. Klikněte na tlačítko MMS Setup. 7. Zobrazí se tabulka nastavení MMS přenosů. 27

28 Obrázek 9 Výběr fotopasti Dle obrázku 10 vyberte MMS Mode Auto. Ze seznamu Country vyberte Czech Republic a operátora, který bude používán ve fotopasti. Dále vyberte rozlišení MMS Status a maximální počet snímků Number/Day 0 = bez omezení, který může být odeslán za den. Po vyplnění všech údajů, klikněte na tlačítko Select a vyberte připojenou SD kartu, stiskněte OK. Poté můžete kliknout na tlačítko Generate. Tímto vygenerujete potřebné nastavení na SD kartu, program zobrazí hlášení viz. Obrázek

29 Obrázek 10 Nastavení MMS přenosů Obrázek 12 Hlášení úspěšného vygenerování Obrázek 11 Výběr jednotky SD karty Nastavení přenosů MMS/GPRS dokončení Fotopast disponuje třemi možnými režimy pro odesílání fotografií. Výběr režimu provedete označením nabídky SMTP/MMS nastavení v hlavní obrazovce menu a stiskem klávesy OK. Vyberte jednu z možných voleb dle Vašeho požadavku k odesílání fotografií. Výběr proveďte stiskem klávesy nebo a potvrďte klávesou OK. 29

30 Nastavení SMTP datové přenosy využívající nezabezpečený přenos na portu 25(seznam.cz, .cz). Nastavení SSL SMTP datové přenosy využívající zabezpečený přenos na portu 465 (gmail.com) Nastavení MMS MMS přenosy na /mobil. Pokud jste vybrali jeden ze tří režimů, nyní zbývá zkontrolovat nastavení, které jste vygenerovali a nahráli na SD kartu. Ověřte především, zda je nastaven Režim. Pokud je Režim nastaven na OFF, fotopast nebude snímky odesílat, funkce odesílání je vypnuta! Nastavení fotopasti pomocí softwaru Nastavení fotopasti lze definovat pomocí softwaru a následně jej vygenerovat, stejně jako při nastavení přenosů GPRS/MMS. 1. Camera Model Vyberte SMTP-CAMERA. 2. Klikněte na tlačítko Camera Setup. 3. Zobrazí se tabulka Camera Setup s nastavením. Obrázek 13 - Výběr fotopasti 30

31 Obrázek 14 - Software nastavení fotopasti Obrázek 16 Hlášení úspěšného vygenerování Obrázek 15 Výběr jednotky SD karty Nastavení je také možno upravit přímo na fotopasti. Podívejte se na tabulku Nastavení fotopasti v kapitole 4.1 Nastavení. Vaše nastavení vygenerujete na SD kartu stejným způsobem jako nastavení pro GPRS/MMS přenosy. 31

32 Klikněte na tlačítko Select a vyberte připojenou SD kartu, stiskněte OK. Poté klikněte na tlačítko Generate. Tímto vygenerujete potřebné nastavení na SD kartu, program zobrazí hlášení viz. Obrázek 15. Tlačítkem Default nastavíte původní hodnoty v programu. Tlačítkem Exit opustíte nastavení Zaměření fotopasti laserovým ukazovátkem Laserový bod emitován laserovou diodou, slouží pro zaměření sledované oblasti. Zaměřovací bod aktivujete v TEST módu klávesou. Deaktivujete jej stiskem stejného klávesy. POZNÁMKA: LASEROVÝ PAPRSEK JE KLASIFIKOVÁN VE TŘÍDĚ III LASEROVÝCH PAPRSKŮ A MOHL BY NENÁVRATNĚ POŠKODIT ZRAK. PROTO DBEJTE PŘI JEHO POUŽÍVÁNÍ ZVÝŠENÉ OPATRNOSTI Souborový systém fotopasti Fotografie a videosekvence jsou ukládány na paměťovou kartu do složky DCIM/100MEDIA. Fotografie naleznete ve formátu PTDC0001.JPG,videa jako PTDC00002.AVI. Fotografie jsou rozpoznatelné pomocí přípony.jpg, videosekvence jsou určeny příponou.avi 32

33 4.9. Připojení fotopasti k externímu zdroji napětí V případě připojení fotopasti k externímu zdroji napájení (adaptér 230ACV/6DCV nebo akumulátor 6V) dbejte na správné zapojení vodičů v konektoru. Přepólování může mít za následek zničení ochrany vstupu fotopasti. Doporučujeme použití tavné pojistky na kabel o hodnotě 2A. Obrázek 15 ilustruje zapojení polarity. Obrázek 15 Polarita konektoru externího napájení 33

34 5. Záruka Výrobce ručí za bezvadný stav zboží, kvalitu zpracování a použitých dílů po dobu trvání záruční lhůty 24 měsíců. Pokud se při běžném používání s odpovídající péčí o zařízení vyskytnou neočekávané výrobní vady, které by mohly omezit nebo dokonce vyloučit funkčnost zařízení, výrobce se zavazuje tyto vady odstranit na vlastní náklady, bez poplatku. Záruční opravu je možné uplatnit pouze s platným dokladem o koupi zboží, opatřeným datem nákupu. Před odesláním výrobku k reklamaci kontaktujte nejprve svého prodejce, který určí povahu problému produktu v platné záruční době. V žádném případě výrobce, dovozce ani prodejce nenese odpovědnost za: vzniklé škody, ušlý zisk, ztrátu dat a očekávaných investic. Zároveň nelze požadovat náhradu za poškození jiného zařízení nebo zařízení třetí osoby a nemožnost použití zařízení v důsledku neočekávaných událostí. Dále nelze požadovat náhradu přesahující cenu zařízení dle aktuálního ceníku bez náhrady manipulační a poštovních nákladů. 34

35 Snímací senzor Objektiv PIR záběr LCD obrazovka Paměťová karta Rozlišení foto Rozlišení video Příloha II. TECHNICKÁ SPECIFIKACE 5MP barevný CMOS, 12MP interpolovaně metrů 2 LCD 8 MB až 32 GB 5MP = MP = , 12MP = p(1440x1080),720p (1280x723),VGA ( ) PIR čidlo Multi zónové úhel záběru 50 Citlivost PIR Rychlost odezvy Hmotnost Provozní/skladovací teplota Prodleva nastavitelná (Vysoká/Normální/Nízká) <1 s 0.60kg C / C 1s 60 min. Sekvence fotografií 1 5 Délka videosekvence 1 60s Napájení Odběr při střežení Spotřeba Upozornění vybitých baterií Záznam zvuku Upevnění, instalace Rozměry 8 AA (Doporučeno) nebo 4 AA < 0.25 ma (<6mAh/Den) >500 MMS při použití 8ks AA baterií LED Indikátor Ano Popruh, lano, nebo lanový zámek 138x105x70mm Provozní vlhkost 5% - 90% Krytí Certifikáty IP66 FCC, CE, RoHS

36 Příloha III. OBSAH BALENÍ Název položky MNOŽSTVÍ FOTOPAST 1 USB KABEL 1 POPRUH 1 UŽIVATELSKÝ MANUÁL CZ ANTÉNA (model LS880) 1 Aktuální firmware a technickou podporu naleznete na Fotopast je neustále vylepšována, proto před případnou reklamací nejdříve zkontrolujte aktuální verzi firmwaru, který může váš problém vyřešit, případně kontaktujte technickou podporu na výše uvedených stránkách. Zboží není vhodné pro děti do 3 let. Prodejce: VARIANT plus, spol. s r.o. 36
