1 Vysoká škola chemicko-technologická v Praze Základy strojnictví Kód předmětu N Modul - 1 Úvod a zásady tvorby technické dokumentace Emil Jirák Ondřej Ekrt

2 Rozsah: 2 / 1 hodin týdně, Z + Zk Počet kreditů: 4 Přednášky: Ing. Emil Jirák, CSc. č.m.: B306 (B307), tel.: , Emil.Jirak@vscht.cz Sylabus Cvičení: Ing. Ondřej Ekrt, Ph.D. č.m.: B319, tel.: , Ondrej.Ekrt@vscht.cz Náplň cvičení Poznámka: XXX značí hypertextové odkazy, jejichž dostupnost může být v některých případech závislá na poskytovateli.

3 Doporučené studijní materiály tištěné K. Pelant Základy strojnictví I, skriptum, Vydavatelství VŠCHT 1993 Základy strojnictví II, skriptum, Vydavatelství VŠCHT 1995 J. Šťastný, B. Třeštík a kol. Manuál technické dokumentace, KOPP nakladatelství 2004 J. Zelený Stavba strojů strojní součásti, Computer Press 2003

4 Doporučené studijní materiály elektronické V současné době ve stádiu zpracování.

5 Důvod pro zařazení přednášek do učebního programu: Nezbytnost základních znalostí - pro komunikaci mezi odborníky technických směrů - pro realizaci vlastní představy technických zařízení Odpovědnost technika vyplývá ze zákona a ostatních předpisů: řadu technických činností upravuje Zákon č. 142/1992 Sb., o československých technických normách Zákon č. 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů a Seznam nařízení vlády k provedení zákona č. 22/1997 Sb.

6 Normy soubor osvědčených konstrukcí a postupů pro: zaměnitelnost dílů zaručení kvality výrobků dodržení stanovených výrobních a kontrolních postupů splnění požadavků bezpečnosti při výrobě i během užívání výrobků spotřebitelem. Při nedodržení norem hrozí trestní odpovědnost za vzniklé následky! Základní druhy norem: ČSN - česká národní norma (dříve československá státní norma) EN - evropská norma ISO - mezinárodní norma DIN, BS, NF, ANSI - cizí národní či státní normy (německá, britská, francouzská, americká ) a různé další normy oborové nebo podnikové, včetně norem řady existujících speciálních normalizačních institucí.

7 Základní technické obory a jejich historický vývoj Strojnictví Stavitelství nástroje, jednoduché stroje, pokročilé technologie a složité strojní celky stavby budov a komunikací, geodézie a kartografie, velká díla Technická chemie zpracování potravin, materiálů a léčiv, (alchymie), technická a vědecká chemie Elektrotechnika atmosférické projevy, sdělovací technika, osvětlení, generátory a elektromotory, počítače Jaderná technika zbraně a energetika, metody a zařízení nukleární medicíny, výzkum povahy hmoty

8 Hlavní zdroje technických informací Zákony Ministerstvo vnitra České republiky Normy Český normalizační institut domino.cni.cz Úřad pro technickou normalizaci metrologii a státní zkušebnictví Metrologický institut Vynálezy, užitné vzory, ochranné známky Úřad průmyslového vlastnictví isdvapl.upv.cz Knihy, časopisy, databáze Státní technická knihovna Ústřední knihovna VŠCHT Praha lib-c.vscht.cz

9 Technická dokumentace Výrobní dokumentace -konstrukční výkresy, schémata, grafy, výpočty, popisy, specifikace materiálu - technologická pracovní postupy, technologické předpisy, kontrolní operace Montážní dokumentace definuje postup montáže složitých celků, zejména prováděných mimo výrobní závod Provozní a servisní dokumentace návody na použití, provozní deníky, servisní manuály a předpisy Obchodně technická dokumentace nabídkové a konstrukční katalogy, prospekty, podmínky prodeje

10 Výkresová dokumentace pro vlastní potřebu. Doporučujeme respektovat alespoň základní pravidla technického kreslení, jinak druhý den nebudeme vědět, jaký byl náš původní záměr. Provádí se obvykle formou náčrtu kresleného rukou, měkkou tužkou bez dalších pomůcek.

11 Výkresová dokumentace pro spolupracovníka, sdílená v rámci konstrukce a výroby. Dodržovat striktně zásady technického kreslení! Základní požadavky kladené na výkresovou dokumentaci a způsob kreslení stanoví norma: ČSN ČSN EN ISO 6428 ( ) ČSN EN ISO 6428 ( ) Modernizace způsobu kreslení je většinou podmíněna požadavkem úspory času a používanými prostředky (tužka, pero, počítač).

12 Výkresová dokumentace TLAČNÁ PRUŽNA pro odbornou veřejnost, zhotovená v rámci názorných obrázků pro publikace a prezentace. VÝSTUP O - KROUŽEK Kreslí se s pomocí klasických pomůcek (pravítko, kružítko), nebo počítačem. SORBENT TĚLESO VSTUP Cca 60 SINTROVANÝ UZÁVĚR ODVZDUŠŇOVACÍ TRUBKA SBĚRNÁ NÁDOBA Je vhodné přidržovat se zásad technického kreslení a zohlednit maximální názornost.

13 Výkresová dokumentace pro laickou veřejnost s technickým kreslením občas nemá moc společného. Kreslí se v reálné podobě, nebo rozložená schémata, zobrazující, jak patří jednotlivé součásti k sobě, případně se používá zeditovaná fotografie, nebo v některých případech dokonce umělecký ztvárněný obrázek. J. Fronk

14 Principy zobrazení třídimenzionálních předmětů 3D přímé zobrazení lze realizovat pouze pomocí stereoskopického vnímání - pozorováním dvou sdružených obrazů pomocí různých brýlí nebo vhodným šilháním viz např. - s využitím principu holografie. 3D nepřímé zobrazení lze provést pomocí různých druhů projekcí do 2D plochy, tj. většinou do projekční roviny nebo např. na kouli (viz globus) Stefan Wernthaler - pro názornost je vhodné použít počítač, který umožňuje s využitím vhodného programu snadné natáčení projekce daného předmětu zrůzných úhlů pohledu.

15 Deskriptivní geometrie je teoretickým základem všech projekcí vyžaduje prostorovou představivost Pro bližší informaci lze ke studiu doporučit internetový učební text Konstruktivní geometrie pro FS, který je dostupný na a Lineární transformace a promítání, který je dostupný na a dále je třeba z nabídky vybrat prohlížení a tisk TransProm

16 Kolmé zobrazování na více průměten Základní pohledy v systému na sebe kolmých průměten jsou: nárys - (pohled zpředu) půdorys - (pohled shora) levý bokorys - (pohled zleva) pravý bokorys - (pohled zprava) podhled - (pohled zdola) pohled zezadu Podhled Pravý bokorys Nárys Levý bokorys Pohled zezadu Půdorys K zobrazení předmětu se používá minimální počet pohledů potřebných kjehojednoznačnému určení. Pokud základní pohledy nestačí, je možné přidat pohledy ve vyznačeném směru, nebo řezy.

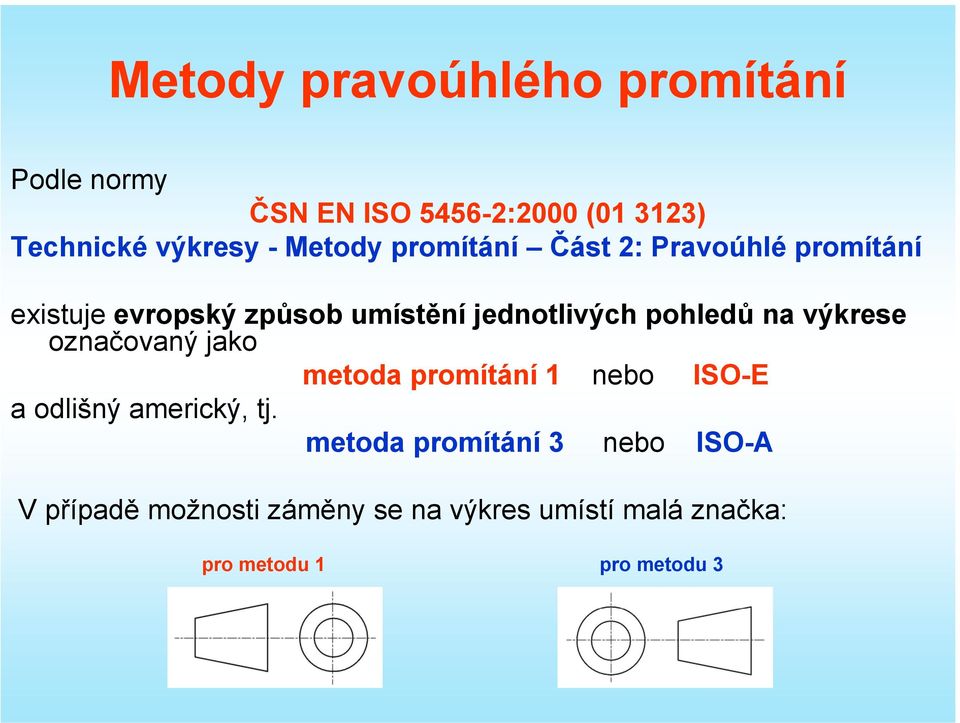

17 Metody pravoúhlého promítání Podle normy ČSN EN ISO :2000 ( ) Technické výkresy - Metody promítání Část 2: Pravoúhlé promítání existuje evropský způsob umístění jednotlivých pohledů na výkrese označovaný jako metoda promítání 1 nebo ISO-E a odlišný americký, tj. metoda promítání 3 nebo ISO-A Vpřípadě možnosti záměny se na výkres umístí malá značka: pro metodu 1 pro metodu 3

18 Promítání - metoda 1 Příklad

19 Promítání - metoda 3 Příklad

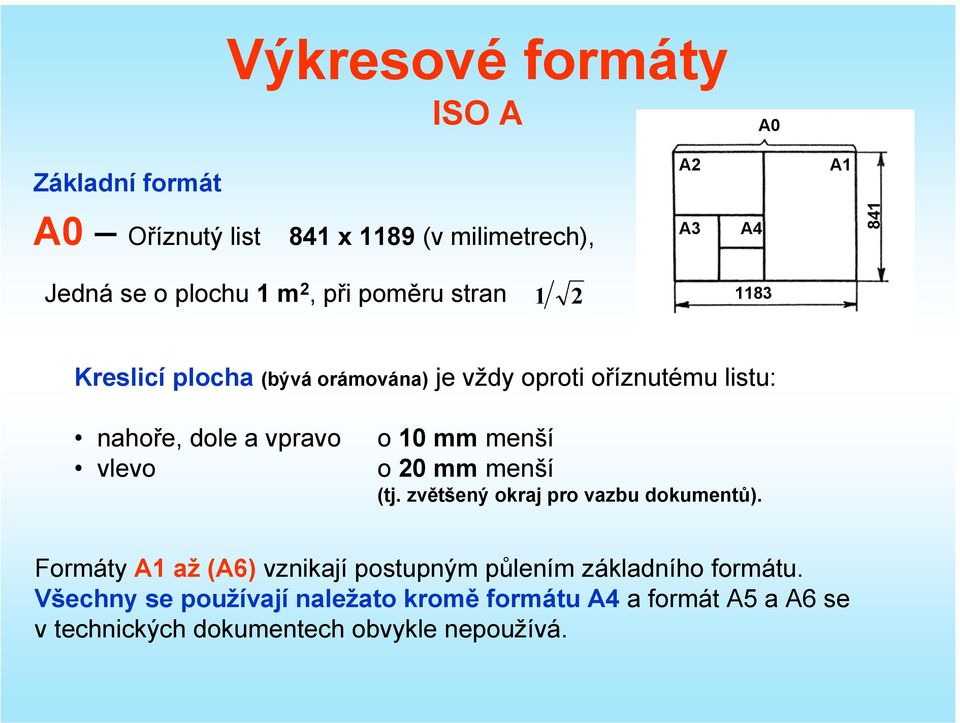

20 Výkresové formáty ISO A A0 Základní formát A2 A1 A0 Oříznutý list 841 x 1189 (v milimetrech), A3 A4 841 Jedná se o plochu 1 m 2, při poměru stran Kreslicí plocha (bývá orámována) je vždy oproti oříznutému listu: nahoře, dole a vpravo vlevo o 10 mm menší o 20 mm menší (tj. zvětšený okraj pro vazbu dokumentů). Formáty A1 až (A6) vznikají postupným půlením základního formátu. Všechny se používají naležato kromě formátu A4 a formát A5 a A6 se v technických dokumentech obvykle nepoužívá.

21 Výkresové formáty Rozměry Označení formátu Oříznutý list Kreslicí plocha Neoříznutý list podle ISO a 1 b 1 a 2 b 2 a 3 b 3 A A A A A A4 Je možné používat i prodloužené formáty dle speciálních pravidel (např. formát A3.1 značí formát, jehož výška odpovídá formátu A3 a šířka formátu A1). A0 až A3

22 Kreslicí list Orámování kreslicí plochy může být opatřeno souřadnicovou sítí a středicími značkami.

23 Měřítka Pro zobrazení předmětů na zvolené kreslicí ploše je třeba volit přiměřené měřítko. Měřítka: - zmenšovací 1 : 2, 1 : 5, 1 : 10, 1 : 20, atd. ( v minulosti často i 2 : 5) - zvětšovací 2 : 1, 5 : 1, 10 : 1, 20 : 1, atd. Základní pravidlo je stejné jako u map - velikost na výkresu : velikost ve skutečnosti. Vpřípadě, kdy může dojít ke zkreslení rozměrů reprodukční technikou (tiskárna, xerox, foto), se měřítko na výkresu neuvádí a veškeré rozměry jsou určeny pomocí kót.

24 Druhy čar Čáry používané na výkresech lze rozdělit: - dle druhu (plné, čárkované, tečkované, čerchované, speciální) ČSN EN ISO ( ) ČSN EN ISO ( ) (Počítače nabízejí mnohem větší výběr.) - dle tloušťky (tenké, tlusté, velmi tlusté) Minimální povolená tloušťka čar na výkresu formátu: A0 a A1 je 0,35 mm A2, A3 a A4 je 0,25 mm Vzorník viz příloha: Druhy čar pro výkresovou dokumentaci

25 Písmo Písmo používané k popisování výkresů určuje norma ČSN EN ISO 3098 ( ) Technická dokumentace - písmo Obvykle se používá jednoduché kolmé tučné písmo ( písmo pro strojní výkresy, nebo u běžných počítačů např. ARIAL BOLD), využívající převážně PÍSMENA VELKÉ ABECEDY a symboly. Šikmé písmo (kurzíva) a písmena malé abecedy se užívají pouze pro odlišení. Doporučená velikost písma je pro: zápis číselných hodnot u kót, běžné texty a poznámky 2,5 až 5 mm nadpisy, označení (např. řezů), název výkresu 5 až 7 mm čísla pozic na sestavách, čísla výkresů 7 až 14 mm

26 Shrnutí Technická dokumentace je nezbytným prostředkem pro konstrukci, posuzování, realizaci, seřizování a opravy technických děl. Způsoby provedení dokumentace jsou mnohdy poplatné zaběhlým zvyklostem v jednotlivých oborech, konstrukčních kancelářích nebo provozech. Řadu nezbytných požadavků na správný způsob provedení však upravují normy, které je účelné v maximální míře respektovat. Dokumentace se vyhotovuje v potřebném počtu vyhotovení. Minimálně se obvykle jedná o dvě vyhotovení, z nichž jedno zůstává v držení poskytovatele dokumentace a jedno slouží protistraně. O předání dokumentace se vyhotovuje oboustranně podepsaný a datovaný zápis. Je třeba mít na paměti, že závažné nedostatky a opomenutí mohou vést k finančnímu postihu nebo trestní odpovědnosti!
