TECHNICKÁ DOKUMENTACE (Technické kreslení)

Transkript

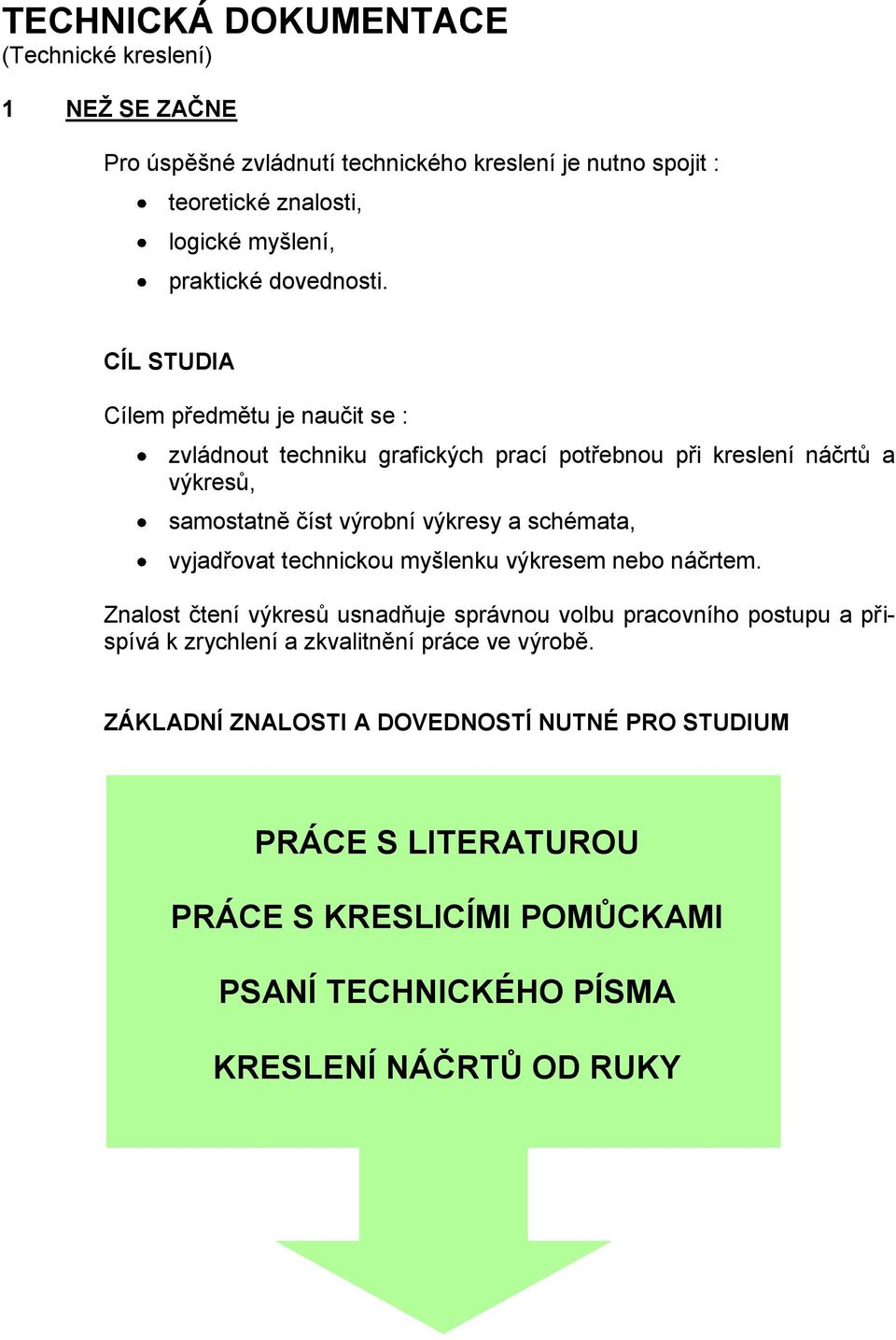

1 TECHNICKÁ DOKUMENTACE (Technické kreslení) 1 NEŽ SE ZAČNE Pro úspěšné zvládnutí technického kreslení je nutno spojit : teoretické znalosti, logické myšlení, praktické dovednosti. CÍL STUDIA Cílem předmětu je naučit se : zvládnout techniku grafických prací potřebnou při kreslení náčrtů a výkresů, samostatně číst výrobní výkresy a schémata, vyjadřovat technickou myšlenku výkresem nebo náčrtem. Znalost čtení výkresů usnadňuje správnou volbu pracovního postupu a přispívá k zrychlení a zkvalitnění práce ve výrobě. ZÁKLADNÍ ZNALOSTI A DOVEDNOSTÍ NUTNÉ PRO STUDIUM PRÁCE S LITERATUROU PRÁCE S KRESLICÍMI POMŮCKAMI PSANÍ TECHNICKÉHO PÍSMA KRESLENÍ NÁČRTŮ OD RUKY

2 2 PRŮBĚH VÝUKY ZÁKLADŮ TECHNICKÉHO KRESLENÍ Výuka rozdělena do čtyř úzce souvisejících celků : 1. ÚVOD Technická normalizace Technické zobrazování 2. KÓTOVÁNÍ Tolerování rozměrů Struktura povrchu Geometrické tolerance 3. STROJNÍ SOUČÁSTI, KON- STRUKČNÍ PRVKY A SPOJE Konstrukční dokumentace Výkresy polotovaru 4. PERSPEKTIVNÍ METODY KONSTRUOVÁNÍ

3 3 ROZDĚLENÍ TECHNICKÉ DOKUMENTACE TECHNICKÁ DOKUMENTACE Podle účelu Podle druhu přenášené informace Podle použitých prostředků ke zpracování Dokumentace výrobní Dokumentace pro provoz Dokumentace obchodně technická Dokumentace patentová Konstrukční dokumentace Technologická dokumentace Postupy Technologické předpisy Výkresy Schémata Textové dokumenty Kusovníky Zprávy Kusovníky Elektrotechnická Kinematická Hydraulická Pneumatická Přehledová Obvodová Zapojovací Situační Výkres součásti Výkres sestavení Montážní výkres Obrysový výkres Teoretický výkres

4 TECHNICKÁ DOKUMENTACE Podle druhu přenášené informace Grafické dokumenty Technické dokumenty Jiné dokumenty Výkresy Zprávy Magnetická média Schémata Tabulky CD média Diagramy Seznamy atd. Výpočty

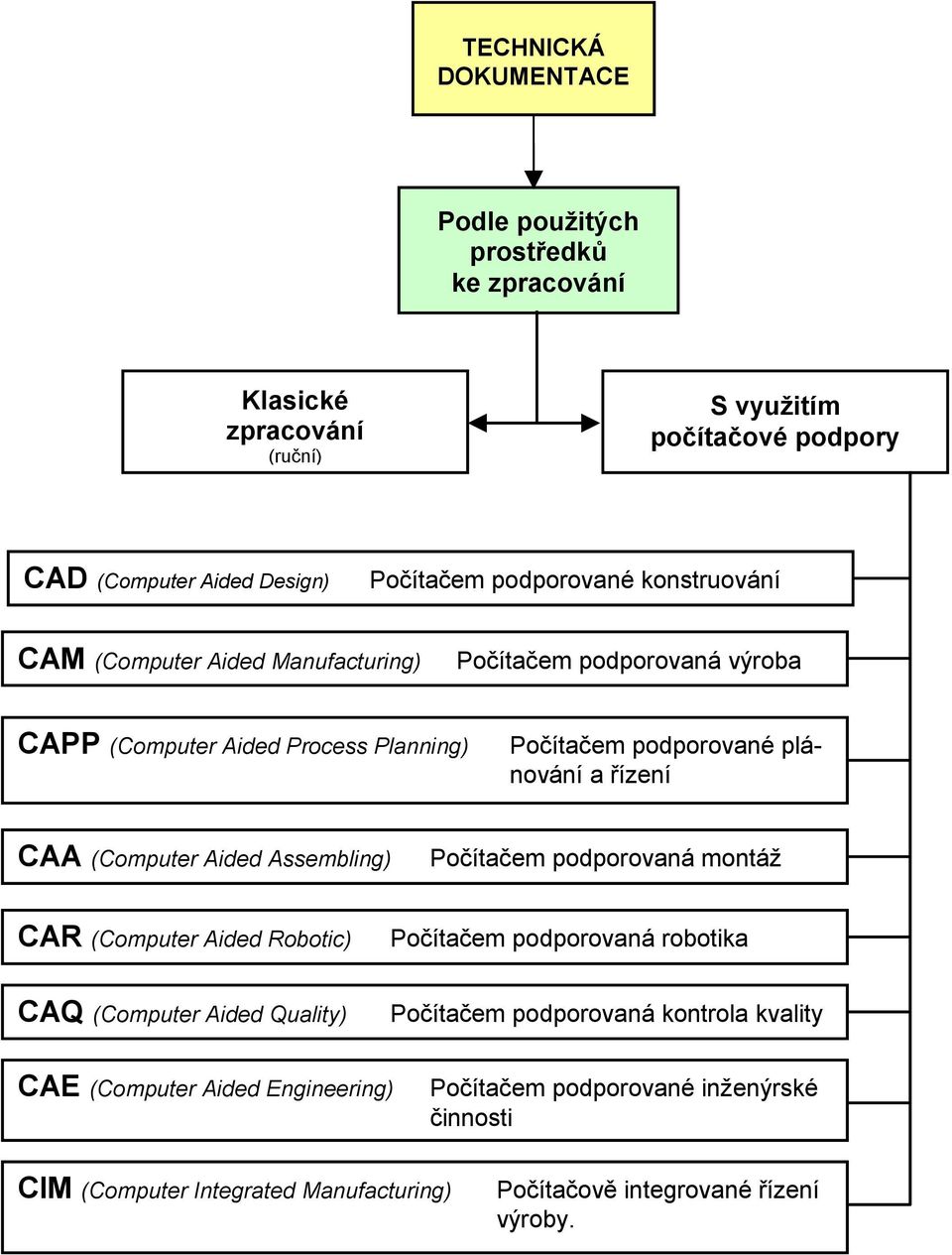

5 TECHNICKÁ DOKUMENTACE Podle použitých prostředků ke zpracování Klasické zpracování (ruční) S využitím počítačové podpory CAD (Computer Aided Design) Počítačem podporované konstruování CAM (Computer Aided Manufacturing) Počítačem podporovaná výroba CAPP (Computer Aided Process Planning) Počítačem podporované plánování a řízení CAA (Computer Aided Assembling) Počítačem podporovaná montáž CAR (Computer Aided Robotic) Počítačem podporovaná robotika CAQ (Computer Aided Quality) Počítačem podporovaná kontrola kvality CAE (Computer Aided Engineering) Počítačem podporované inženýrské činnosti CIM (Computer Integrated Manufacturing) Počítačově integrované řízení výroby.

6 4 NORMALIZACE DRUHY TECHNICKÝCH VÝKRESŮ Technické výkresy rozdělujeme podle způsobu zhotovení, účelu a ob sahu. Podle způsobu zhotovení rozeznáváme: NÁČRT ORIGINÁL KOPIE je zhotoven většinou tužkou od ruky. Lze jej nakreslit bez zřetele na měřítko na libovolném kreslicím papíru. je výkres kreslený podle pravítek na pauzovacím papíru, a to tužkou nebo tuší v normalizovaném měřítku. Je archivován a používá se pro zhotovení kopií. je zhotovena z originálu rozmnožením. Slouží jako podklad pro výrobu, kontrolu a montáž. FORMÁTY VÝKRESŮ Technické výkresy mají různou velikost podle toho, jak velké obrazy předmětů jsou na nich nakresleny. Jejich rozměry (formáty) jsou normalizovány podle ČSN Formáty výkresů : A0 základní formát, má rozměry 841 x 1189 mm. Další formáty vznikají po-stupným půlením jejich delších stran se zaokrouhlením na celé číslo : A1, A2, A3, A4, A5, A6. Přednostně se používají formáty v poloze na ležato (výjimka formát A4). MĚŘÍTKA ZOBRAZOVÁNÍ Používají se pro úpravu velikosti zobrazovaného objektu na výkrese. Měřítko udává poměr délkového rozměru na originálu výkrese k délkovému rozměru stejného objektu ve skutečnosti. Měřítko kopie může být rozdílné od měřítka originálu. Při volbě měřítka se vychází z: účelu a obsahu výkresu, složitosti a hustoty kresby zobrazovaného předmětu,

7 požadavku na čitelnost a přesnost zobrazovaných informací. Předměty na výkresech můžeme zobrazit buď ve velikosti : skutečné (měřítko 1:1) obraz dává nezkreslenou představu o velikosti objektu zmenšené (měřítko 1:2, 1:5, 1:10, 1:20, 1:50, 1:100) určeno pro zobrazování velkých objektů zvětšené (měřítko 2:1, 5:1, 10:1, 20:1, 50:1, 100:1) určeno pro zobrazování malých objektů a tvarových podrobností (detailů) Na výkresech se měřítko uvádí buď: u obrazu s připsáním písmene M (M5:1) v popisovém poli v rubrice Měřítko bez označení písmenem M. Poznámka: Délkové rozměry na kótách jsou uvedeny vždy ve skutečné velikosti bez ohledu na měřítko. Rozměry kót a značek (výška textu, velikost šipek, tloušťky kótovacích a vynášecích čar) zůstávají zachovány bez ohledu na měřítko. TECHNICKÉ PÍSMO Představuje základní prostředek pro sdělování informace. Může být vytvořeno několika způsoby: psaním volnou rukou, pomocí šablony, počítačem řízeným kreslícím zařízením a popisovacím zařízením plotrem. Výkresy, tabulky a ostatní technická dokumentace se popisovat technickým písmem podle ČSN Technické písmo - písmem velké latinské abecedy a arabskými číslicemi. Druh a tučnost písma volit podle: účelu výkresu, způsobu reprodukce v souladu se zásadami uvedenými v normě.

8 Velikost písma volit s ohledem na čitelnost popisu při případném zmenšení. Je odvozena od výšky písmen velké abecedy a je odstupňována geometrickou řadou: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20 mm Úpravou poměru šířky, výšky a tloušťky čar písmen vznikly tři druhy písma : široké, střední úzké. Podle sklonu je písmo : kolmé, šikmé se sklonem 75. SKLÁDÁNÍ A ROZMNOŽOVÁNÍ VÝKRESŮ Výkresy originálů se neskládají!!! Kopie se skládají na formát A4. Originály výkresů se ukládají do archivu, přímo pro výrobu se nepoužívají! V praxi se používá technických výkresů jako kopií, které se získávají rozmnožením originálu. POPISOVÉ POLE Popisové pole obsahuje údaje, které nelze vyjádřit obrazem, a které jsou platné pro celý výkres. Každé popisové pole musí obsahovat : identifikační část o označení výkresu o název výkresu o jméno, známku nebo logo zákonného vlastníka výkresu informativní údaje o značka použitého způsobu promítání (1. nebo 3. kvadrant) o měřítko zobrazení

9 o měřicí jednotku délkových rozměrů (je-li jiná než mm) technické údaje o výchozí materiál součásti o použitý polotovar o normativní údaje týkající se výkresu uživatelské údaje o datum vypracování výkresu o administrativní údaje (podpis autora, zodp.. pracovníků ) o datum a označení případné změny. Na výkrese je popisové pole umístněno v pravém dolním rohu výkresu na rámečku kreslící plochy.

10 5 TECHNICKÉ ZOBRAZOVÁNÍ Zobrazováním nazýváme nakreslení obrazu prostorového útvaru na plochu rovinu pomocí náčrtu nebo přesně kresleného výkresu. Jednotlivé typy zobrazení vznikají promítáním objektu pomocí pomyslných sledovacích paprsků promítacích přímek na rovinu, kterou nazýváme promítací rovina (průmětna). ROZDĚLENÍ PROMÍTÁNÍ (podle směru promítacích přímek a středu promítání) Rovnoběžné promítání, Kosoúhlé promítání, Středové promítání.

11 PRAVOÚHLÉ PROMÍTÁNÍ Předmět je promítán na tři až šest (maximum) navzájem kolmých průměten. Zobrazovaný předmět je promítán rovnoběžnými promítacími přímkami, které svírají s průmětnou pravá úhel (90 ). Předmět nezobrazit maximálně v šesti hlavních směrech. Za hlavní pohled volíme vždy ten, který obsahuje nejvíce informací.

12 METODY PRAVOÚHLÉHO PROMÍTÁNÍ metoda promítání v 1. kvadrantu, metoda promítání v 3. kvadrantu. METODA PROMÍTÁNÍ V 1. KVADRANTU Předmět leží mezi pozorovatelem a průmětnou. Sklopením jednotlivých promítacích rovin do jediné získáme soustavu sdružených obrazů. Nejčastěji používanou kombinací sdružených obrazů ve výkresové dokumentaci je kombinace pohledu zpředu pohledu shora pohledu zleva. Volbu pohledů určuje jejich optimální počet pro úplné zobrazení předmětu.

13 Sdružené obrazy zobrazené metodou pravoúhlého promítání v 1. kvadrantu ZOBRAZOVÁNÍ GEOMETRICKÝCH TĚLES Každé technické těleso (předmět) se skládá ze základních geometrických těles: kvádr, hranol, jehlan, válec, kužel, koule, anuloid. Při zobrazování geometrických těles vystačíme (zpravidla) s dvěma průměty. Při použití kótování vystačíme pouze s jedním průmětem.

14 Zobrazení kvádru, hranolu Zobrazení jehlanu Zobrazení válce

15 Zobrazení kužele Zobrazení koule Zobrazení anuloidu

16 ZOBRAZOVÁNÍ SLOŽENÝCH TĚLES Složená tělesa jsou sestavena z jednotlivých základních geometrických těles. Pro určení rozměrů a názornost vystačíme s jedním průmětem. VZNIK TVARU STROJNÍCH SOUČÁSTÍ Strojní součásti vznikají ze základních geometrických těles a složených těles, která jsou seříznuta rovinami nebo v nich jsou zhotoveny výřezy,drážky, díry Vznik tvaru hranaté strojní součásti

17 Vznik tvaru rotační strojní součásti PRAVIDLA PRO ZOBRAZOVÁNÍ NA VÝKRESECH Počet obrazů volit co nejmenší, ale takový, aby těleso bylo plně zobrazeno. Obrazy umístit podle pravidel pravoúhlého promítání. Tvar daného předmětu musí nejvíce vystihovat hlavní obraz (pohled zepředu nebo řez). Předmět musí být zobrazen ve funkční poloze nebo v poloze vhodné pro výrobu. Viditelné hrany a obrysy se kreslí souvislou tlustou čarou. Zakryté (neviditelné) hrany a obrysy se kreslí čárkovanou tenkou čarou - pokud je to nutné pro objasnění tvaru.
