1 Zásady strukturování a referenční označování v projekčních systémech Ing. Tomáš Mlčák, Ph.D. Fakulta elektrotechniky a informatiky VŠB TU Ostrava Katedra elektrotechniky PEZ I

2 Norma ČSN EN Průmyslové systémy, instalace a zařízení a průmyslové produkty - Zásady strukturování a referenční označování - Část 1: Základní pravidla ČSN EN Tato norma, publikovaná společně IEC a ISO, stanovuje všeobecné zásady strukturování systémů včetně strukturování informací o systémech. Na základě těchto zásad jsou dána pravidla a návody na formulaci jednoznačných referenčních označení předmětů v libovolném systému. Referenční označení identifikuje předměty s cílem vytvoření a obnovení informace o předmětu a jeho příslušného komponentu při jeho realizaci; referenční označení uvedené na komponentu je klíčem k vyhledání informace o předmětu v různých druzích dokumentů. Zásady jsou všeobecné a jsou aplikovatelné na všechna technická odvětví (například: strojírenství, elektrotechnika, stavebnictví, procesní inženýrství). Mohou být použity pro systémy založené na různých technologiích nebo pro systémy kombinující několik technologií. Ve srovnání s prvním vydáním IEC toto vydání zahrnuje podstatné změny, jako: nový úvodní článek s uvedením popisu a vysvětlením pojmů používaných v této publikaci, zevrubnější popisy zásad a pravidel strukturování, zavedeny "další aspekty" a těmto aspektům bylo přiděleno předznamenání #, byl zrušen pojem "skupina referenčních označení" a specifický výraz "přechod" ("transition"), zaveden nový článek o popisném označování, zrušeny staré a zavedeny nové přílohy jako nové uspořádání detailních příkladů nebo vysvětlujících informací.

3 Systém referenčního značení ČSN EN Předznamenání struktura značení = označení vyšší úrovně např. zařízení + umístění předmětu např. místo - identifikace předmětu např. přístroj =P1 technologická jednotka skříň +S1 +S2 +S3 jednoznačná identifikace v rámci celého projektu =P1 +S1 -Q1 -Q1 vypínač

4 Nastavení vlastností projektu Struktura nového projektu Základní pojmy označování struktury projektu: Zařízení označovací znak = - označení zařízení je označení celé funkční technologie, nebo dílčí technologické části, např. vodní hospodářství, technologie hydrauliky apod. Místo instalace označovací znak + - označení místa instalace určuje konkrétní umístění instalovaných součástí, např. rozvaděč, ovládací rozvodnice, konkrétní umístění motoru apod. Označení součásti označovací znak - konkrétní označení daného komponentu, např. jističe, svorkovnice, kabelu apod.

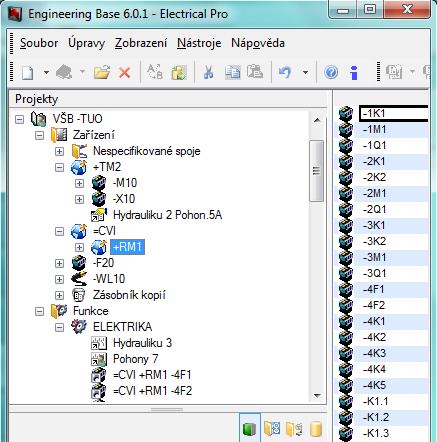

5 Nastavení struktury Místo instalace +TM2 Patří pod celý projekt Zařízení =CVI Místo instalace +RM1 Vazba na funkci ELEKTRIKA

6 Popis razítka dle nastavení struktury stránek Vazba na funkci Číslo stránky Zařízení Místo

7 Místo instalací Označování + Popis možností nastavení struktury projektu: Všeobecné přístroje je vhodné řadit podle Zařízení a místo instalace, abychom měli absolutní přehled o umístění přístroje v projektu. Svorkovnice je vhodné řadit podle Místo instalace, abychom měli možnost např. v každém rozváděči používat sejné číslování svorkovnic. Příklad je uveden na obrázku. Konektor je vhodné řadit podle Místo instalace stejně, jako svorkovnice. Přístrojové bloky je vhodné řadit podle Zařízení a místo instalace stejně jako všeobecné přístroje. Bloky pro PLC kartu/sběrnici je vhodné řadit podle Zařízení a místo instalace, stejně jako všeobecné přístroje. Kabely je vhodné řadit podle Zařízení, protože se nevyskytují na konkrétním místě, ale většinou spojují dvě místa, proto je vhodné kabely spravovat nad celým zařízením technologie.

8 ČSN EN ed. 2 Zhotovování dokumentů používaných v elektrotechnice - Část 1: Pravidla (2007) ČSN ISO , -2, -4 ČSN ISO Měření, řízení a přístrojové vybavení technologických procesů - Schematické zobrazování - Část 1: Základní požadavky
