aplikační předpis ZATEPLOVACÍ SYSTÉM a FASÁDNÍ HMOTY

Transkript

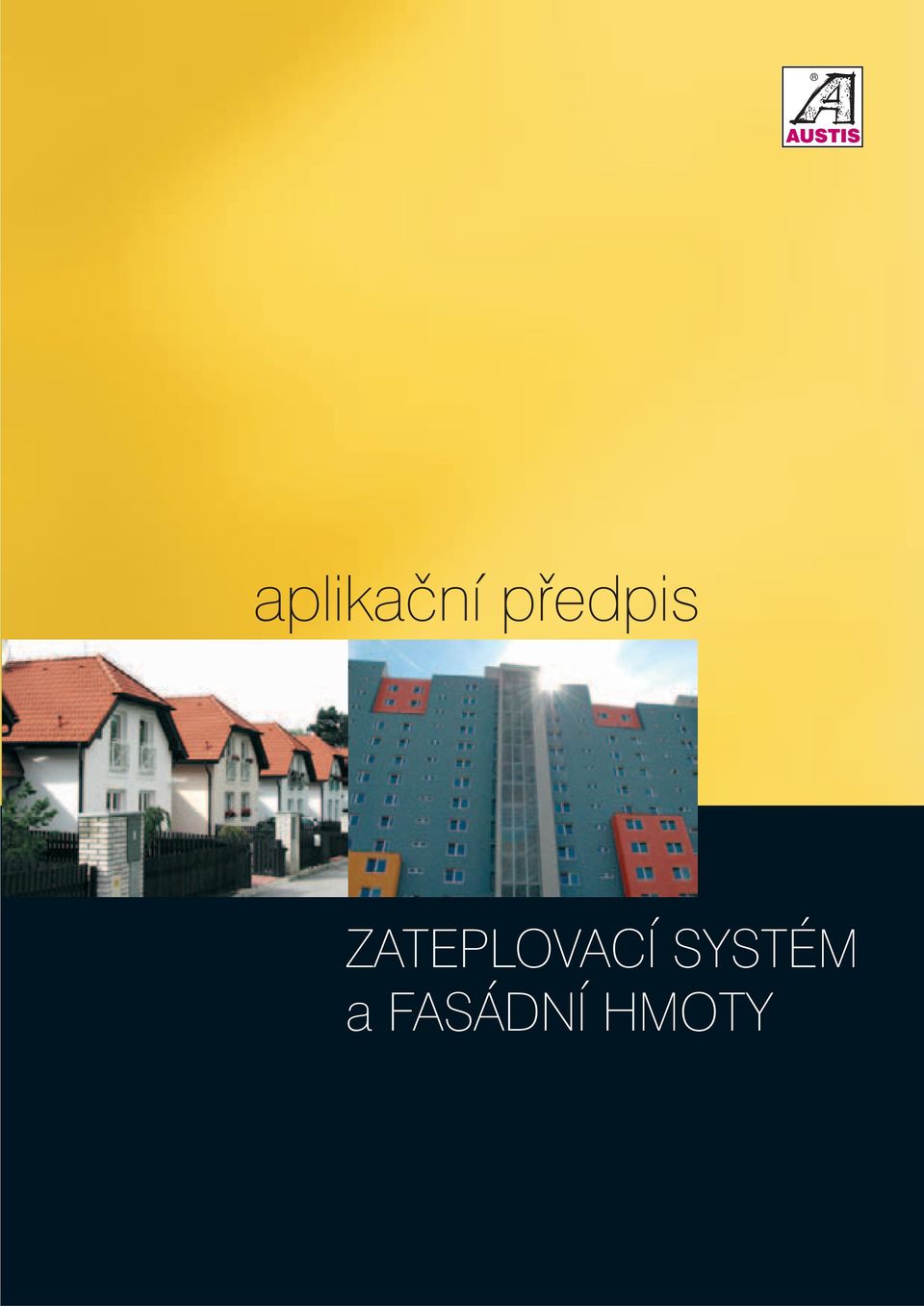

1 aplikační předpis ZATEPLOVACÍ SYSTÉM a FASÁDNÍ HMOTY

2

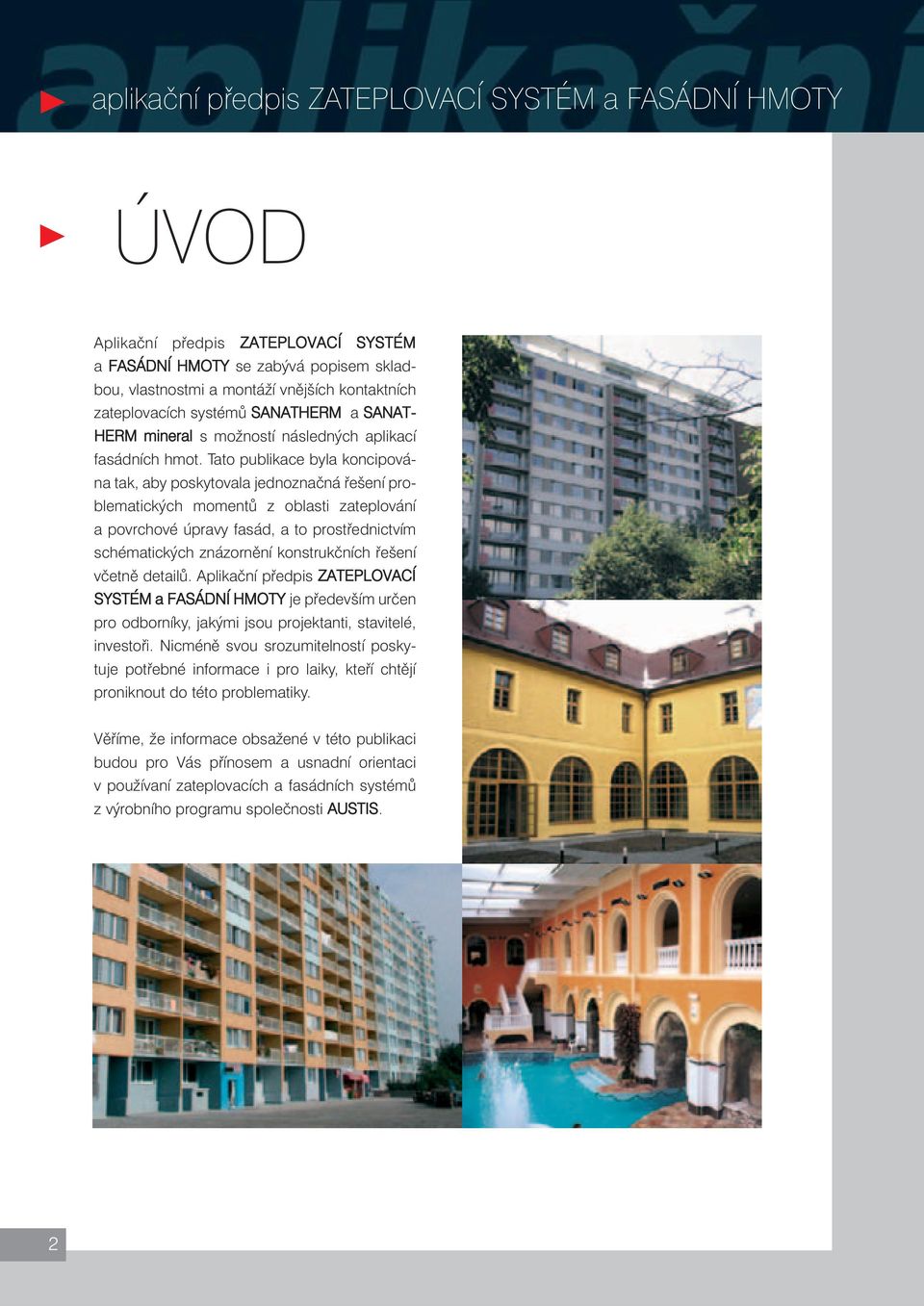

3 aplikační předpis ZATEPLOVACÍ SYSTÉM a FASÁDNÍ HMOTY ÚVOD Aplikační předpis ZATEPLOVACÍ SYSTÉM a FASÁDNÍ HMOTY se zabývá popisem skladbou, vlastnostmi a montáží vnějších kontaktních zateplovacích systémů SANATHERM a SANAT- HERM mineral s možností následných aplikací fasádních hmot. Tato publikace byla koncipována tak, aby poskytovala jednoznačná řešení problematických momentů z oblasti zateplování a povrchové úpravy fasád, a to prostřednictvím schématických znázornění konstrukčních řešení včetně detailů. Aplikační předpis ZATEPLOVACÍ SYSTÉM a FASÁDNÍ HMOTY je především určen pro odborníky, jakými jsou projektanti, stavitelé, investoři. Nicméně svou srozumitelností poskytuje potřebné informace i pro laiky, kteří chtějí proniknout do této problematiky. Věříme, že informace obsažené v této publikaci budou pro Vás přínosem a usnadní orientaci v používaní zateplovacích a fasádních systémů z výrobního programu společnosti AUSTIS. 2

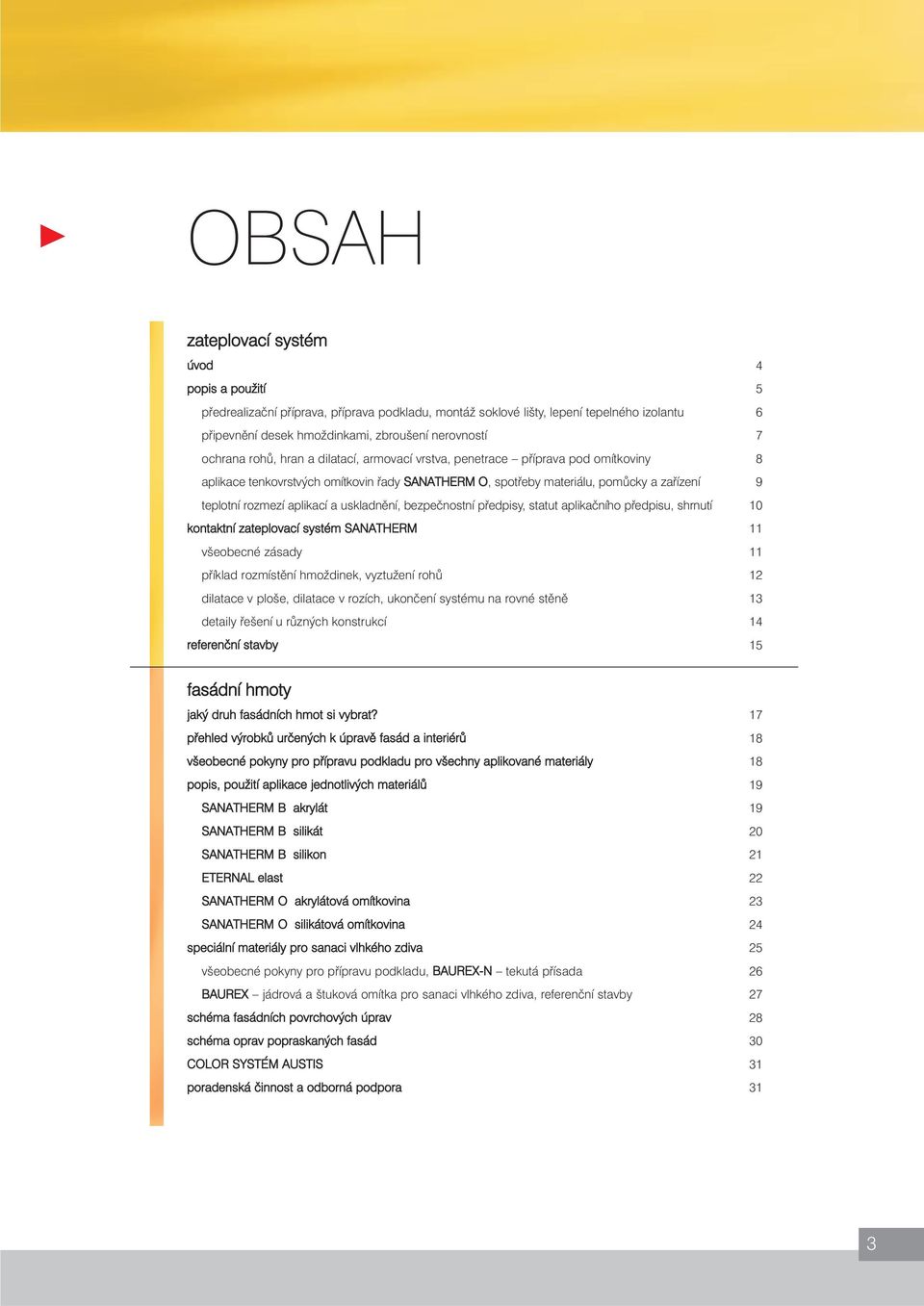

4 OBSAH zateplovací systém úvod 4 popis a použití 5 předrealizační příprava, příprava podkladu, montáž soklové lišty, lepení tepelného izolantu 6 připevnění desek hmoždinkami, zbroušení nerovností 7 ochrana rohů, hran a dilatací, armovací vrstva, penetrace příprava pod omítkoviny 8 aplikace tenkovrstvých omítkovin řady SANATHERM O, spotřeby materiálu, pomůcky a zařízení 9 teplotní rozmezí aplikací a uskladnění, bezpečnostní předpisy, statut aplikačního předpisu, shrnutí 10 kontaktní zateplovací systém SANATHERM 11 všeobecné zásady 11 příklad rozmístění hmoždinek, vyztužení rohů 12 dilatace v ploše, dilatace v rozích, ukončení systému na rovné stěně 13 detaily řešení u různých konstrukcí 14 referenční stavby 15 fasádní hmoty jaký druh fasádních hmot si vybrat? 17 přehled výrobků určených k úpravě fasád a interiérů 18 všeobecné pokyny pro přípravu podkladu pro všechny aplikované materiály 18 popis, použití aplikace jednotlivých materiálů 19 SANATHERM B akrylát 19 SANATHERM B silikát 20 SANATHERM B silikon 21 ETERNAL elast 22 SANATHERM O akrylátová omítkovina 23 SANATHERM O silikátová omítkovina 24 speciální materiály pro sanaci vlhkého zdiva 25 všeobecné pokyny pro přípravu podkladu, BAUREX-N tekutá přísada 26 BAUREX jádrová a štuková omítka pro sanaci vlhkého zdiva, referenční stavby 27 schéma fasádních povrchových úprav 28 schéma oprav popraskaných fasád 30 COLOR SYSTÉM AUSTIS 31 poradenská činnost a odborná podpora 31 3

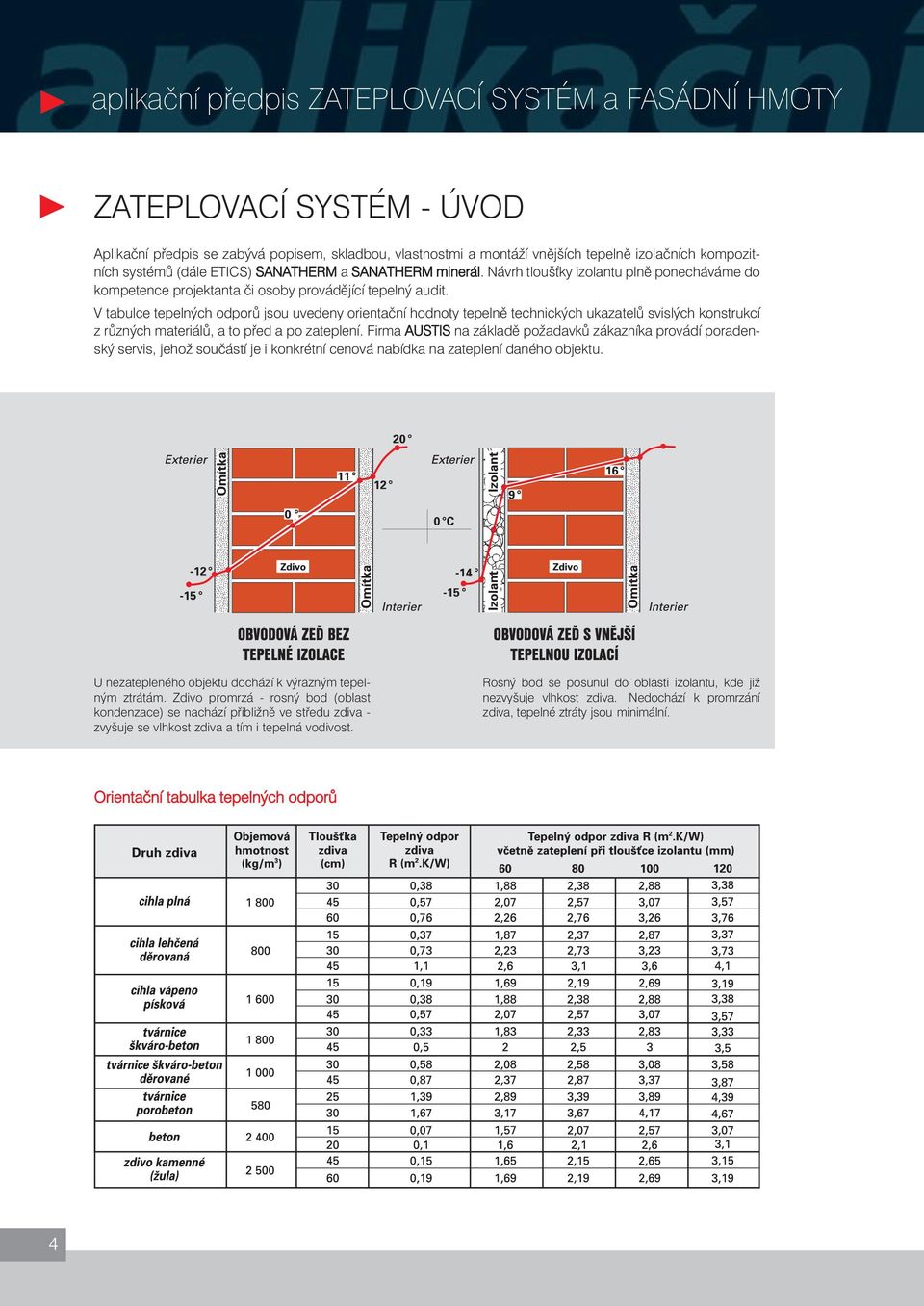

5 aplikační předpis ZATEPLOVACÍ SYSTÉM a FASÁDNÍ HMOTY ZATEPLOVACÍ SYSTÉM - ÚVOD Aplikační předpis se zabývá popisem, skladbou, vlastnostmi a montáží vnějších tepelně izolačních kompozitních systémů (dále ETICS) SANATHERM a SANATHERM minerál. Návrh tlouš ky izolantu plně ponecháváme do kompetence projektanta či osoby provádějící tepelný audit. V tabulce tepelných odporů jsou uvedeny orientační hodnoty tepelně technických ukazatelů svislých konstrukcí z různých materiálů, a to před a po zateplení. Firma AUSTIS na základě požadavků zákazníka provádí poradenský servis, jehož součástí je i konkrétní cenová nabídka na zateplení daného objektu. U nezatepleného objektu dochází k výrazným tepelným ztrátám. Zdivo promrzá - rosný bod (oblast kondenzace) se nachází přibližně ve středu zdiva - zvyšuje se vlhkost zdiva a tím i tepelná vodivost. Rosný bod se posunul do oblasti izolantu, kde již nezvyšuje vlhkost zdiva. Nedochází k promrzání zdiva, tepelné ztráty jsou minimální. Orientační tabulka tepelných odporů 4

6 zateplovací systém POPIS A POUŽITÍ AUSTIS dodává na trh dva ETICS. Oba jsou certifikovány. ETICS s izolantem z fasádního pěnového polystyrenu pod názvem SANATHERM, ETICS s izolantem z minerálně vláknitých desek nebo lamel pod názvem SANATHERM minerál. Systémy SANATHERM a SANATHERM minerál jsou určeny pro zateplování obvodových stěn z venkovní strany pláště budov. ETICS SANATHERM je možno použít pro tepelnou izolaci obvodových stěn starých i nových objektů, v poslední době nalézá značné uplatnění při zateplování panelové zástavby a jeho využití je možné i při sanaci poškozených fasád. Použití systému SANATHERM minerál s povrchovou úpravou silikátovou omítkovinou je doporučeno pro zateplení budov, kde je požadována vyšší paropropustnost systému. Poznámka: Montáž ETICS doporučujeme provádět pouze z vnější strany obvodových stěn. V případě, že izolaci montujeme uvnitř, může teplota stávající kontaktní plochy stěny za určitých podmínek dosáhnout teploty rosného bodu vzdušné vlhkosti zevnitř místnosti. Vzniklý kondenzát pak zhoršuje tepelně izolační vlastnosti systému, způsobuje provlhání konstrukce a tvorbu plísní. V zimě může docházet k namrzání kondenzátu a následnému mechanickému poškození obvodových stěn. Zateplení objektu vede k úsporám energie na vytápění, zlepšení tepelné pohody v objektu a řeší odstraňování tolik diskutovaných tepelných mostů. Zateplovací systém umožňuje provedení tepelné izolace a finální povrchové úpravy omítkou prakticky v jednom pracovním procesu. ETICS SANATHERM svými vlastnostmi minimalizují teplotní změny v obvodových stěnách, tím v nich snižují napětí a vznik trhlin. ETICS SANATHERM chrání objekt před nepříznivými povětrnostními vlivy. Tepelný izolant je k připravenému podkladu nalepen a následně ukotven talířovými hmoždinkami a poté stabilizován armovací stěrkou s armovací tkaninou. Armovací stěrka je zároveň vhodným podkladem pro všechny běžné druhy omítkovin (akrylátové, silikátové, či omítky ze suchých směsí). Pro komplexnost, zvýšení odolnosti, spolehlivosti, užitné hodnoty a funkčnosti celého ETICS jsou dodávány speciální soklové lišty, rohovníky, dilatační profily, okapničky, případně další doplňkové profily. S ohledem na požární předpisy lze ETICS s použitím polystyrenu aplikovat u obvodových stěn budov s výškovou polohou max. 22,5m. Nad tuto výškovou polohu lze použít pouze izolanty z minerálních vláken. 2/ Soklový ukončovací profil (soklová lišta): pro založení první řady izolantu, perforovaný Al plech délky mm, typ zvolen podle tlouš ky izolantu. 3/ Lepicí hmota: FORTE P práškový lepicí tmel, rozmíchá se s vodou v hmotnostním poměru 4:1 4/ Izolační materiál: a/ desky z fasádního pěnového polystyrenu (EPS), rozm mm se stupněm hořlavosti C1 - těžce hořlavý (dle ČSN ), objemová hmotnost min kg/m 3, případně desky z extrudovaného polystyrenu (XPS) rozm. 600x1250 mm b/ desky z minerální vlny (MW), podélné vlákno (TF), rozm mm nebo kolmé vlákno (NF), rozm mm, se stupněm hořlavosti B - nesnadno hořlavé (dle ČSN ), objemová hmotnost kg/m 3 5/ Hmoždinky: plastové talířové hmoždinky s plastovým nebo ocelovým trnem, typ, počet a velikost podle druhu podkladu a použitého izolantu. 6/ Armovací tkanina: sklovláknitá tkanina odolná alkáliím. 7/ Armovací hmota: SANATHERM LZH - prášková lepicí a armovací hmota, rozmíchá se s vodou v hmotnostním poměru 4:1. 8/ Penetrace pod finální úpravu: a) SANATHERM PNO - pigmentovaný penetrační přípravek pod akrylátové omítkoviny. b) SANATHERM fixativ - penetrační přípravek pod silikátové omítkoviny. 9/ Finální úprava: a) SANATHERM O akrylátová omítkovina s drásaným nebo zatíraným efektem, dle zrnitosti označení D2, Z1, Z2 s možností tónování v systému CSA Anorganic. b) SANATHERM O silikátová omítkovina se zátíraným efektem, dle zrnitosti označení Z2 s možností tónování v systému CSA Anorganic. Podrobný seznam jednotlivých prvků certifikovaných zateplovacích systémů SANATHERM a SANATHERM minerál je uveden v samostatném dokumentu "Certifikovaná skladba zateplovacích systémů SANATHERM a SANATHERM minerál". Použití jiných, než uvedených prvků není v rámci těchto certifikovaných systémů přípustné / Penetrace: SANATHERM PN penetrační přípravek pro sjednocení savosti a zvýšení přídržnosti stávajícího podkladu

7 aplikační předpis ZATEPLOVACÍ SYSTÉM a FASÁDNÍ HMOTY předrealizační příprava Vlastnímu zateplení objektu by mělo předcházet zpracování tepelného auditu. Audit zmapuje stávající stav objektu z více hledisek a navrhne optimální řešení. Pokud investor odmítne audit, je vhodné zpracování kvalitního projektu, který řeší stávající situaci z hlediska teplotního, vlhkostního, statického, požárního a hygienického. Jeho součástí je i optimální skladba zateplovacího systému. Projekt musí řešit i postup souvisejících prací, zejména prací hromosvodářských, klempířských, případně jiných konstrukcí zabudovaných na obvodovém plášti objektu. Pozornost je nutné věnovat i prostupům konstrukcí zateplovacím systémem. Projektová dokumentace slouží pro řízení se stavebním úřadem příslušného MÚ a je zároveň podkladem pro jednání s vhodnou, proškolenou a zkušenou realizační firmou. příprava podkladu Do přípravy podkladu, jak již bylo výše uvedeno, v prvé řadě spadá posouzení objektu z hlediska vhodnosti dodatečného zateplení. Pokud objekt nevyhovuje, je třeba stanovit postup oprav a úprav tak, aby byla zajištěna účinnost ETICS. Pokud objekt vyhovuje podmínkám pro dodatečné zateplení, je nutno před vlastní aplikací systému (pokud je to nutné z důvodu tlouš ky izolantu) vyměnit parapetní plechy, oplechování atiky, demontovat hromosvody, okapové svody s přídržnými prvky a případně jiné konstrukce, bránící v montáži zateplovacího systému. Obvodový pláš musí být čistý, suchý, vyzrálý, nosný, nemastný a musí na něm být vyrovnány nerovnosti na max. ±10 mm (měřeno 1m latí). Zanedbání úprav vadného podkladu může mít za následek degradaci dodatečného zateplení. Doporučujeme proto věnovat maximální pozornost přípravě podkladu. Stávající nátěry, malby a obklady odstraníme a pokud je to nutné, plochy omyjeme. Na připravený podklad aplikujeme penetrační prostředek SANATHERM PN bu štětkou nebo válečkem. Penetrace zvyšuje přilnavost následné vrstvy lepidla k podkladu a navíc tento podklad sjednocuje a zvyšuje jeho pevnost. Konkrétní přípravu podkladu při pochybnostech doporučujeme konzultovat s naším technickým oddělením. Nutná technologická přestávka po penetraci, před dalším krokem je minimálně 6 hodin. Penetrace podkladu hmotou SANATHERM PN. montáž soklové lišty Ve výšce, kde má začínat zateplovací systém, připevníme vodorovně, pomocí odpovídajících hmoždinek, soklovou lištu o rozměru odpovídajícímu tlouš ce tepelné izolace. U nerovného podkladu se v místě hmoždinek lišta podloží vymezovací podložkou tak, aby bylo docíleno rovnosti lišty. V nárožích a koutech je možné soklovou lištu upravit nastříhnutím a ohnutím. Při řešení založení oblouku lze soklovou lištu rovněž vhodně nastříhat. V případě větší složitosti doporučujeme kontaktovat naše technické oddělení. Upozornění: Pokud se tepelně izolační systém aplikuje až k terénu nebo zasahuje pod úroveň terénu, je nutno použít do výšky cca mm nad terén tepelný izolant z extrudovaného polystyrenu (XPS). Hladký povrch XPS je nutno před lepením zdrsnit nebo použít desky XPS s povrchem mřížkovaným (Styrodur 2800 C). lepení tepelného izolantu Tepelně izolační desky nebo lamely z pěnového (případně extrudovaného) polystyrenu nebo z minerální vlny (Orsil TF s podélnými vlákny, Orsil NF s kolmými vlákny), lepíme hmotou FORTE P. Toto lepidlo je dodáváno v práškové formě a jeho smísením s vodou vznikne snadno zpracovatelná lepící hmota. Do čisté nádoby nalijeme 1 hmotnostní díl vody a za stálého míchání přisypáváme 4 hmotnostní díly lepidla FORTE P. Směs dokonale mísíme 4 až 5 minut, poté necháme 5 minut v klidu ustát a znovu mísíme 2 minuty. Takto připravenou lepící hmotu naneseme špachtlí nebo zednickou lžící na izolační desky tak, že vytvoříme rámeček o šířce cca 6 cm a uvnitř plochy z lepící hmoty vytvoříme 3 terče o průměru 10 cm. Na minerální desky vždy nanášíme lepidlo celoplošně zubovou stěrkou. Lepené izolační desky ihned silně a rovnoměrně přitlačíme k podkladu. Upozornění: Při nanášení lepidla dbáme, aby boční hrany izolantu byly čisté! Lepidlo se na hrany desek nenanáší, nebo ž by vznikl tepelný most! Montáž soklové lišty. Nanesení lepicí hmoty na izolant po obvodě a na terče. 6

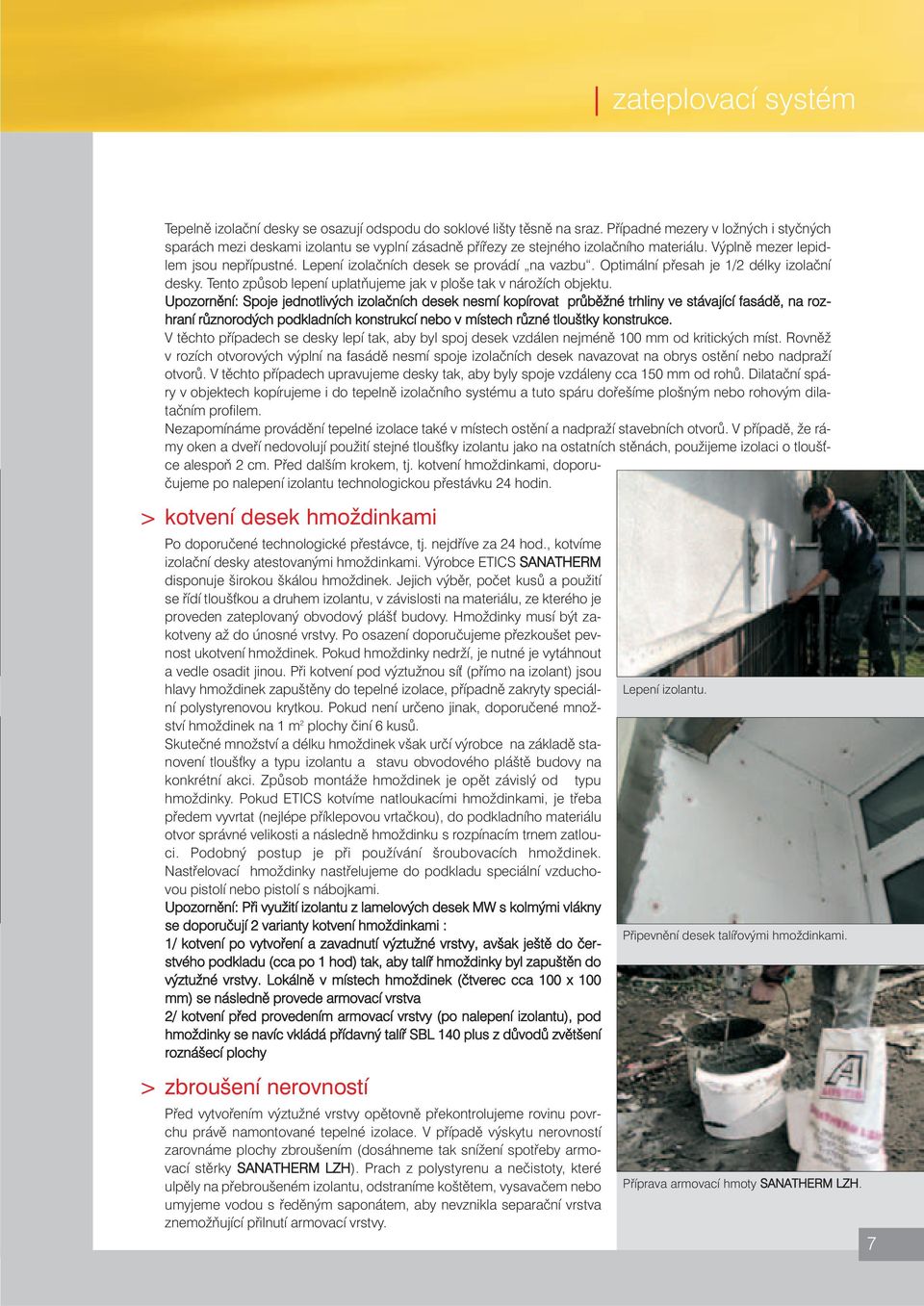

8 zateplovací systém Tepelně izolační desky se osazují odspodu do soklové lišty těsně na sraz. Případné mezery v ložných i styčných sparách mezi deskami izolantu se vyplní zásadně přířezy ze stejného izolačního materiálu. Výplně mezer lepidlem jsou nepřípustné. Lepení izolačních desek se provádí na vazbu. Optimální přesah je 1/2 délky izolační desky. Tento způsob lepení uplatňujeme jak v ploše tak v nárožích objektu. Upozornění: Spoje jednotlivých izolačních desek nesmí kopírovat průběžné trhliny ve stávající fasádě, na rozhraní různorodých podkladních konstrukcí nebo v místech různé tlouštky konstrukce. V těchto případech se desky lepí tak, aby byl spoj desek vzdálen nejméně 100 mm od kritických míst. Rovněž v rozích otvorových výplní na fasádě nesmí spoje izolačních desek navazovat na obrys ostění nebo nadpraží otvorů. V těchto případech upravujeme desky tak, aby byly spoje vzdáleny cca 150 mm od rohů. Dilatační spáry v objektech kopírujeme i do tepelně izolačního systému a tuto spáru dořešíme plošným nebo rohovým dilatačním profilem. Nezapomínáme provádění tepelné izolace také v místech ostění a nadpraží stavebních otvorů. V případě, že rámy oken a dveří nedovolují použití stejné tlouš ky izolantu jako na ostatních stěnách, použijeme izolaci o tlouš ce alespoň 2 cm. Před dalším krokem, tj. kotvení hmoždinkami, doporučujeme po nalepení izolantu technologickou přestávku 24 hodin. kotvení desek hmoždinkami Po doporučené technologické přestávce, tj. nejdříve za 24 hod., kotvíme izolační desky atestovanými hmoždinkami. Výrobce ETICS SANATHERM disponuje širokou škálou hmoždinek. Jejich výběr, počet kusů a použití se řídí tlouš kou a druhem izolantu, v závislosti na materiálu, ze kterého je proveden zateplovaný obvodový pláš budovy. Hmoždinky musí být zakotveny až do únosné vrstvy. Po osazení doporučujeme přezkoušet pevnost ukotvení hmoždinek. Pokud hmoždinky nedrží, je nutné je vytáhnout a vedle osadit jinou. Při kotvení pod výztužnou sí (přímo na izolant) jsou hlavy hmoždinek zapuštěny do tepelné izolace, případně zakryty speciální polystyrenovou krytkou. Pokud není určeno jinak, doporučené množství hmoždinek na 1 m 2 plochy činí 6 kusů. Skutečné množství a délku hmoždinek však určí výrobce na základě stanovení tlouš ky a typu izolantu a stavu obvodového pláště budovy na konkrétní akci. Způsob montáže hmoždinek je opět závislý od typu hmoždinky. Pokud ETICS kotvíme natloukacími hmoždinkami, je třeba předem vyvrtat (nejlépe příklepovou vrtačkou), do podkladního materiálu otvor správné velikosti a následně hmoždinku s rozpínacím trnem zatlouci. Podobný postup je při používání šroubovacích hmoždinek. Nastřelovací hmoždinky nastřelujeme do podkladu speciální vzduchovou pistolí nebo pistolí s nábojkami. Upozornění: Při využití izolantu z lamelových desek MW s kolmými vlákny se doporučují 2 varianty kotvení hmoždinkami : 1/ kotvení po vytvoření a zavadnutí výztužné vrstvy, avšak ještě do čerstvého podkladu (cca po 1 hod) tak, aby talíř hmoždinky byl zapuštěn do výztužné vrstvy. Lokálně v místech hmoždinek (čtverec cca 100 x 100 mm) se následně provede armovací vrstva 2/ kotvení před provedením armovací vrstvy (po nalepení izolantu), pod hmoždinky se navíc vkládá přídavný talíř SBL 140 plus z důvodů zvětšení roznášecí plochy zbroušení nerovností Před vytvořením výztužné vrstvy opětovně překontrolujeme rovinu povrchu právě namontované tepelné izolace. V případě výskytu nerovností zarovnáme plochy zbroušením (dosáhneme tak snížení spotřeby armovací stěrky SANATHERM LZH). Prach z polystyrenu a nečistoty, které ulpěly na přebroušeném izolantu, odstraníme koštětem, vysavačem nebo umyjeme vodou s ředěným saponátem, aby nevznikla separační vrstva znemožňující přilnutí armovací vrstvy. Lepení izolantu. Připevnění desek talířovými hmoždinkami. Příprava armovací hmoty SANATHERM LZH. 7

9 aplikační předpis ZATEPLOVACÍ SYSTÉM a FASÁDNÍ HMOTY Upozornění: Desky nebo lamely z minerální vlny neumožňují přebrušování a proto rovnosti povrchu věnujeme zvýšenou pozornost již při jejich upevňování. ochrana rohů, hran a dilatací Všechny vnější rohy a hrany u stavebních otvorů se vyztužují. Používáme speciální profily z PVC, případně z hliníku (na více exponovaných místech). Profily (rohovníky) jsou již opatřeny pruhem výztužné tkaniny. U stavebních otvorů je důležité, pro přenášení diagonálního napětí, diagonální vyztužení rohů ještě pásy výztužné tkaniny o vel cm pod úhlem 45. Prakticky se provádí vyztužení tak, že připravíme armovací hmotu SANATHERM LZH, na příslušná místa naneseme a ihned vtlačíme výztužnou tkaninu a rohovníky. Dilatační spáry v objektu musí být přeneseny do zateplovacího systému. Nejvhodnější je k jejich řešení použít již vyrobené dilatační profily. Osazování těchto dilatací se provádí obdobným způsobem jako výztuhy rohů. Jako variantní řešení lze dilatační spáru vyplnit PE vyplňovacím provazem a provést její uzavření pomocí vhodného trvale pružného tmelu. Rovněž spára mezi ETICS a rámy oken a dveří je vyplňována příslušným dilatačním profilem. Variantní řešení umožňuje využití silikonového tmelu nebo vhodné těsnící pásky. armovací vrstva Pokud byly dodrženy všechny doposud uvedené zásady při provádění jednotlivých kroků zateplovacího systému, můžeme přikročit k další fázi, a to je provádění armovací vrstvy. Armovací vrstva se skládá z armovací hmoty SANATHERM LZH a armovací tkaniny. SANATHERM LZH je sypká hmota, kterou za stálého míchání přidáváme do vody v poměru 1 hmotnostní díl vody a 4 hmotnostní díly SANATHERM LZH. Směs dokonale mícháme 5 minut, poté necháme 5 minut ustát a dále ještě mísíme 2 minuty. Takto zpracovanou směs můžeme nanášet na izolant. Na připravenou čistou plochu izolantu naneseme zubovou stěrkou armovací hmotu SANATHERM LZH v tlouš ce vrstvy 2 mm. Do této čerstvé vrstvy vtlačíme nepoškozenou a nedeformovanou armovací tkaninu (odstraníme všechny záhyby, přeložení apod.) Upozornění: Tkanina musí odolávat alkalickému prostředí! Armovací tkaninu není možné ukládat přímo na izolant bez předem nanesené armovací hmoty. Armovací hmota musí být v celé své ploše vyztužena tkaninou s dodržením požadovaných přesahů. Jednotlivé pásy tkaniny musí vzájemně přesahovat minimálně o 100 mm. Přesahy armovací tkaniny nesmí vytvářet nerovnosti. Způsobem mokrý do mokrého se výztužná tkanina a tím celá armovací vrstva uzavírá nanesením další vrstvy armovací hmoty SANATHERM LZH tak, aby celková tlouš ka byla minimálně 3 mm. Provádění armovací vrstvy a ve finální fázi vytvoření optimální drsnosti vytvořeného povrchu je třeba věnovat velkou pozornost. Není vhodné armovací vrstvu vyhlazovat ocelovým hladítkem (tzv. kletování). Po armování je nutné dodržet technologickou přestávku 7 dní před dalším pracovním krokem. penetrace příprava pod omítkoviny Po technologické přestávce překontrolujeme povrch armovací vrstvy a jeho kvalitu zpracování. V případě, že je nutné, provedeme přebroušení, popř. zdrsnění. Teprve kvalitně provedený povrch lze penetrovat. Pod akrylátové omítkoviny se používá pigmentovaná nátěrová hmota s penetračním účinkem SANATHERM PNO, kterou můžeme tónovat podle odstínu požadované omítkoviny. Penetraci pod silikáttové omítkoviny provedeme penetračním přípravkem SANATHERM fixativ. Penetrace nesmí vytvořit souvislý film. Při velkém rozdílu odstínů podkladu a nové omítkoviny je možné penetrovat fasádní barvou SANATHERM B silikát vhodného odstínu naředěnou destilovanou vodou v poměru 1 : 1. Penetrace se nanáší štětkou nebo válečkem a jejím účelem je barevné sjednocení podkladu a zvýšení přídržnosti omítkoviny. Doporučená technologická přestávka mezi penetrací a nanášením omítkoviny je u penetračního přípravku SANATHERM PNO min. 6 hodin a u penetračního přípravku SANATHERM fixativ min. 24 hodin. Nanesení první vrstvy armovací hmoty. Vtlačení výztužné tkaniny do armovací vrstvy. Nanesení další vrstvy armovací hmoty a její uhlazení. Vyztužení hran rohovým profilem s tkaninou. 8

10 zateplovací systém aplikace tenkovrstvých omítkovin řady SANATHERM O Povrchová úprava se provádí tenkovrstvými omítkovinami ve variantách SANATHERM O akrylátová omítkovina: drásaná D 2, zrnitost 1,0-1,5 mm zatíraná Z 1, zrnitost 0,5-1,0 mm zatíraná Z 2, zrnitost 1,0-1,5 mm SANATHERM O silikátová omítkovina: zatíraná Z 2, zrnitost 1,0-1,5 mm V silnějších vrstvách nelze vytvořit požadovanou strukturu. Strukturování nebo zatírání se provádí po zavadnutí nanesené směsi. Časový interval pro tyto úpravy je v rozmezí 5 až 40 min. od nanesení omítkoviny a je závislý především na teplotě a vlhkosti okolního vzduchu. Finální úpravě omítkovin je nutné věnovat náležitou pozornost. Omítky nesplňují pouze dekorativní, tedy estetický charakter, ale zároveň jsou ochrannou vrstvou celého zateplovacího systému. Kvalitně provedená práce s kvalitním materiálem, je zárukou dlouhodobé dokonalé funkčnosti celého vnějšího kontaktního zateplovacího systému. Podrobný popis omítkovin, přípravy podkladu, způsob jejich nanášení i technologie zpracování je uveden v samostatném aplikačním předpisu Fasádní hmoty, vydaném společností AUSTIS. spotřeby materiálu materiál balení specifikace spotřeba SANATHERM PN 10 kg penetrace 0,15-0,20 kg/m 2 FORTE P 25 kg lepení na terče 3 kg/m 2 pomůcky a zařízení celoplošné lepení: hrubý podklad 5 kg/m 2 (nanášení zubovou stěrkou 10 mm) celoplošné lepení: hladký podklad 3,5 kg/m 2 (nanášení zubovou stěrkou 6 mm) SANATHERM LZH 25 kg armovací hmota 4-5 kg/m 2 SANATHERM PNO 10 kg akrylátovou omítkovinu 0,25-0,35 kg/m 2 SANATHERM fixativ 10 kg silikátovou omítkovinu 0,2-0,45 kg/m 2 SANATHERM O - D2 24 kg drásaná omítkovina 2-2,5 kg/m 2 akrylátová omítkovina SANATHERM O - Z1 24 kg zatíraná omítkovina 1,8-2,2 kg/m 2 akrylátová omítkovina SANATHERM O - Z2 24 kg zatíraná omítkovina 2,5-2,7 kg/m 2 akrylátová omítkovina SANATHERM O - Z2 24 kg zatíraná omítkovina 2,5-2,7 kg/m 2 silikátová omítkovina Izolant izolant s prořezy a přesahy 1,1 m 2 Armovací tkanina armovací tkanina s prořezy a přesahy 1,1 m 2 Doplňující materiál hmoždinky, soklové lišty, rohovníky, dilatační profily, okenní dilatační profily, okapové profily, atd. dle složitosti ploch Shora uvedené spotřeby jsou průměrnými, při běžných složitostech fasád. Výrobce doporučuje v každém případě individuální posouzení jmenovité zakázky a tím upřesnění spotřeb, zejména lepicí armovací stěrky. Nerezová hladítka hladká a zubová (možné i z novoduru), špachtle, štětky, válečky, stříkací pistole, příklepová vrtačka, kladiva, šroubováky, nastřelovací pistole, dvoumetrová vodováha, latě, další běžné nářadí dle potřeby a pomůcky BOZP. Všechny pomůcky a zařízení je nutné po ukončení prací ihned očistit a omýt vodou. 9

11 aplikační předpis ZATEPLOVACÍ SYSTÉM a FASÁDNÍ HMOTY teplotní rozmezí aplikací a uskladnění Se všemi penetracemi, lepidly, armovacími stěrkami a disperzními omítkovinami je možno pracovat v rozmezí teplot +5 C až +30 C. Za přímého slunečního svitu na zpracovávanou plochu se práce s uvedenými hmotami rovněž nedoporučuje, nebo je potřebné zabezpečit konstrukci tak, aby nedocházelo k nadměrnému vysoušení a zbytečnému popraskání těchto hmot. Také provedené vrstvy je nutno chránit 24 hod. před teplotami pod +5 C a nad + 30 C. V případě skladování fasádních hmot v zimním období, nesmí skladovací teplota poklesnout pod +5 C. bezpečnostní předpisy SANATHERM LZH a FORTE P obsahují silně alkalické pojivo, proto je nutné, aby pracovníci byli vybaveni běžnými ochrannými pracovními pomůckami jako je ochranný oděv, rukavice a při přípravě a aplikaci výše uvedených hmot i ochrannými brýlemi. Při potřísnění pokožky kteroukoliv hmotou je nutné ji umýt vodou a mýdlem a ošetřit reparačním krémem. Při zasažení očí je vypláchněte proudem čisté vody, při požití vyvolejte zvracení a vyhledejte lékařskou pomoc. statut aplikačního předpisu Tento aplikační předpis a technické listy k jednotlivým výrobkům jsou závaznou prováděcí normou pro vlastní aplikaci vnějšího tepelně izolačního kompozitního systému SANATHERM (SANATHERM minerál) a jejich plnění je předpokladem poskytnutí úplné záruky na jednotlivé hmoty. Zvýšené záruky budou stanoveny na konkrétní akce v závislosti na sjednaných podmínkách technického dozoru ze strany výrobce. shrnutí Realizace zateplování staveb je velmi složitá operace a proces náročný na preciznost a zodpovědnost provádějících pracovníků i kontroly ze stran dodavatele i objednatele. Z aplikačního předpisu je patrné, že jsou důležité všechny kroky procesu: předrealizační příprava včetně kvalitního projektu a následné přípravy zateplovaného podkladu výběr kvalitního dodavatele vlastní realizace ETICS řešení a dokončení detailů předání hotového díla a vlastní funkce ETICS Odborní technici firmy AUSTIS poskytují technickou podporu a konzultace ve všech popsaných krocích při zateplování objektu. Nátěr pigmentovanou penetrací SANATHERM PNO. Natažení a strukturování tenkovrstvé omítky SANATHERM O akrylátová omítkovina. 10

12 zateplovací systém KONTAKTNÍ ZATEPLOVACÍ SYSTÉM SANATHERM všeobecné zásady Příklad nanesení lepidla FORTE P po obvodě a na terče. Lepení desek na nároží vazba. Celoplošné nanášení lepidla FORTE P zubovou stěrkou. SPRÁVNĚ ŠPATNĚ Lepení v ploše u otvorových výplní. Styk desek v oblasti rozdílné tlouš ky konstrukce. Styk desek v oblasti dvou různorodých konstrukcí. 100 mm cca 300 mm cca 600 mm 100 mm 100 mm ztužení hran rohovým profilem s tkaninou přídavná armovací tkanina Přídavná výztuž rohů Lepení desek v místech ostění otvorových výplní. 11

13 aplikační předpis ZATEPLOVACÍ SYSTÉM a FASÁDNÍ HMOTY příklad rozmístění hmoždinek 6 hmoždinek/m 2 8 hmoždinek/m 2 10 hmoždinek/m 2 polystyrenové desky mm, minerální desky TF (podélné vlákno) mm 8 hmoždinek/m 2 10 hmoždinek/m 2 minerální lamelové desky NF (kolmé vlákno) mm Poznámka: Určení druhu, velikosti, počtu a rozmístění hmoždinek určuje projektová nebo stavební dokumentace vyztužení rohů 200 mm 100 mm 200 mm 100 mm obvodová stěna obvodová stěna ALTERNATIVA 1 řešení s přesahem sklovláknité tkaniny. ALTERNATIVA 2 řešení pomocí rohového profilu s tkaninou. 12

14 zateplovací systém dilatace v ploše dilatace v rozích (EPS nebo MW) (EPS nebo MW) SANATHERM O akrylátová omítkovina D2, Z1, Z2 SANATHERM O silikátová omítkovina Z2 SANATHERM PNO akrylátové omítkoviny SANATHERM fixativ silikátové omítkoviny SANATHERM O akrylátová omítkovina D2, Z1, Z2 SANATHERM O silikátová omítkovina Z2 SANATHERM PNO akrylátové omítkoviny SANATHERM fixativ silikátové omítkoviny PE vyplňovací provazec PE vyplňovací provazec Akrylátový nebo silikonový tmel Akrylátový nebo silikonový tmel ukončení systému na rovné stěně (EPS nebo MW) zatažení armovací tkaniny na lepenou plochu SANATHERM PNO akrylátové omítkoviny SANATHERM fixativ silikátové omítkoviny SANATHERM O akrylátová omítkovina D2, Z1, Z2 SANATHERM O silikátová omítkovina Z2 Akrylátový nebo silikonový tmel 13

15 aplikační předpis ZATEPLOVACÍ SYSTÉM a FASÁDNÍ HMOTY KONTAKTNÍ ZATEPLOVACÍ SYSTÉM SANATHERM detaily řešení u různých konstrukcí SANATHERM O akrylátová omítkovina D2, Z1, Z2 SANATHERM O silikátová omítkovina Z2 SANATHERM PNO akrylátové omítkoviny SANATHERM fixativ silikátové omítkoviny Sokl zateplený, uskočený SANATHERM O akrylátová omítkovina D2, Z1, Z2 SANATHERM O silikátová omítkovina Z2 SANATHERM PNO akrylátové omítkoviny SANATHERM fixativ silikátové omítkoviny Sokl nezateplený, uskočený (EPS nebo MW) min zatažení základní vrstvy EMCS (vyztužení stěrkové hmoty) min. 100 mm pod povrch okapového chodníku Akrylátový nebo silikonový tmel Detail při ustupujícím podlaží Okno parapet SANATHERM O akrylátová omítkovina D2, Z1, Z2 SANATHERM O silikátová omítkovina Z2 SANATHERM PNO akrylátové omítkoviny SANATHERM fixativ silikátové omítkoviny SANATHERM O akrylátová omítkovina D2, Z1, Z2 SANATHERM O silikátová omítkovina Z2 SANATHERM PNO akrylátové omítkoviny SANATHERM fixativ silikátové omítkoviny (EPS nebo MW) tepelný izolant, případně pěnový polyuretan (EPS nebo MW) okapový ALU nebo PVC expandující těsnící páska, případně akrylátový nebo silikonový tmel Okno ostění SANATHERM O akrylátová omítkovina D2, Z1, Z2 SANATHERM O silikátová omítkovina Z2 SANATHERM PNO akrylátové omítkoviny SANATHERM fixativ silikátové omítkoviny Ukončení obkladu na nároží SANATHERM O akrylátová omítkovina D2, Z1, Z2 SANATHERM O silikátová omítkovina Z2 SANATHERM PNO akrylátové omítkoviny SANATHERM fixativ silikátové omítkoviny (EPS nebo MW) (EPS nebo MW) ostění s okením dilatačním profilem s integrovanou tkaninou Proříznuto a vyplněno akrylátovým nebo silikonovým tmelem 14

16 zateplovací systém Plochá střecha atika Plochá střecha napojení na obvodovou stěnu 2x expandující těsnící páska, případně akrylátový nebo silikonový tmel přetažení základní vrstvy ETICS (vyztužení stěrkové hmoty nahorní plochu desek izolantu) SANATHERM O akrylátová omítkovina D2, Z1, Z2 SANATHERM O silikátová omítkovina Z2 (EPS nebo MW) SANATHERM PNO akrylátové omítkoviny SANATHERM fixativ silikátové omítkoviny SANATHERM O akrylátová omítkovina D2, Z1, Z2 SANATHERM O silikátová omítkovina Z2 zatažení armovací tkaniny na lepenou plochu SANATHERM PNO akrylátové omítkoviny SANATHERM fixativ silikátové omítkoviny (EPS nebo MW) Šikmá střecha římsa Šikmá střecha napojení na obvodovou stěnu (EPS nebo MW) SANATHERM PNO akrylátové omítkoviny SANATHERM fixativ silikátové omítkoviny SANATHERM O akrylátová omítkovina D2, Z1, Z2 SANATHERM O silikátová omítkovina Z2 SANATHERM O akrylátová omítkovina D2, Z1, Z2 SANATHERM O silikátová omítkovina Z2 SANATHERM PNO akrylátové omítkoviny SANATHERM fixativ silikátové omítkoviny (EPS nebo MW) 15

17 aplikační předpis ZATEPLOVACÍ SYSTÉM a FASÁDNÍ HMOTY REFERENČNÍ STAVBY Budova TELECOMU, Divadelní ul. Plzeň m Čistírna odpadních vod Volary m Činžovní domy Říčany ul. B. Němcové m Pardubice -areál prodeje aut m P6 - Petřiny obch. areál m Milovice - panelové domy m Sídliště Přestavlky m P6 - Lužná 2 - panelový dům m Výrobní hala Katusice m Dům s peč. službou Petrovice Praha m Krynická, Praha m Tausigova, Praha m Rodinná vila Na přesypu 428, Praha m Hrubého, Praha m Radomská, Praha m Poznaňská, Praha m Na Štěpnici Ústí n Orlicí m Poznaňská, Praha m Katovická, Praha m Tanvaldská, Praha m Frýdlantská, Praha m Řešovská, Praha m Hrubého, Praha m Pohnertova, Praha m Krynická, Praha m ul. U valu, Praha m ul. U Stanice, Praha m Rodinný dům Kozinec - Černý Vůl m Administrativně-provozní budova fa Q stav, Skalsko m ul. Mohylová, Praha m ul. Brandlova, Praha m ul. Evropská 118/127, Praha m ul. Evropská 165/266, Praha m ul. Anastázova, Praha m STŠ hl. m. Prahy ul. Radlická 115, Praha m ul. Prameny 336, Karviná m Administrativní budova ČEMAT Praha 10 - Uhříněves m Rodinný dům Újezd nad Lesy m Bytový dům České nemovitosti Bohumínská 526, Praha m , ul. Poznaňská, Praha 8, ul. Mohylová, Praha 13, ul. Brandlova, Praha 11, ul. Krynická, Praha 8, Tanvaldská, Praha 8 16

18 fasádní hmoty JAK SI VYBRAT FASÁDNÍ HMOTU? Výběr nejvhodnějšího druhu (podle pojiva) se řídí souhrnem požadovaných vlastností, konkrétním účelem a v neposlední řadě i lokalitou vlastní aplikace. V praxi se uplatňují fasádní hmoty disperzní, silikátové, silikonové i vápenné. Fasádní hmoty vápenné se uplatňují především na objektech, kde je třeba zachovat historický ráz fasády. Svým patinovým vzhledem nejlépe odpovídají dobovým nátěrům. Vyznačují se dobrou propustností pro vodní páru, mají však vysokou nasákavost a špatně odolávají působení oxidů síry a dusíku. Důsledkem těchto korozních procesů je krátká životnost. Další jejich nevýhodou je nízká pojivová schopnost, která neumožňuje tónování sytých barevných odstínů. Pro zlepšení vlastností se používají vápenné hmoty modifikované, nejčastěji polymerní disperzí. Využití vápenných fasádních hmot v praxi je kromě výše uvedených objektů minimální. Závěrečný odstavec je věnován nejvíce používaným druhům, tedy disperzním (akrylátovým), silikátovým a silikonovým fasádním hmotám, a jejich doporučením podle základních technických kritérií. Výběr odstínu: Požadavek na syté a pestré odstíny lze nejlépe splnit použitím disperzních nebo silikonových hmot, které mají nejlepší schopnost pigmentace. U silikátových hmot se vyskytují problémy s rovnoměrností vybarvení velkých ploch. Na tmavých odstínech se může projevovat viditelný prvotní šedavý závoj vedlejšího produktu tvrdnutí uhličitanu draselného. Nerovnoměrné opršení fasády problém ještě prohloubí. I když v průběhu času dojde k vyrovnání odchylek, dochází ke komplikacím, zejména při předávání díla. Silikátové hmoty jsou navíc slučitelné pouze s anorganickými pigmenty, z toho vyplývá omezený výběr odstínů. Světlostálost (odolnost UV záření): Světlostálost barvených fasádních hmot není ovlivněna druhem pojiva, ale především druhem použitých pigmentů. Předpoklad dlouhodobé světlostálosti mají fasádní hmoty tónované anorganickými pigmenty (viz COLOR SYSTÉM AUSTIS). Opravy fasád: Při provádění oprav fasády se zachováním starých disperzních nebo silikonových hmot nelze použít hmoty silikátové, protože nejsou vhodné na hydrofobní podklad. Silikátové hmoty rovněž nejsou vhodné na lokálně vyspravovanou omítku z důvodu možné tvorby skvrn, které kopírují plochy rozdílné savosti podkladu. V těchto případech je třeba použít hmoty disperzní nebo silikonové. Prodyšnost: Požadavek na vysokou prodyšnost, tedy nízký difuzní odpor pro vodní páru, lze zajistit použitím silikátových nebo silikonových hmot. Jedná se zejména o povrchovou úpravu fasád historických objektů, nejčastěji v systému sanačních omítek. Prašné prostředí: Při povrchové úpravě objektů v prostředí nadměrné prašnosti je třeba volit fasádní hmoty s nízkou špinivostí. Náchylnost k zašpinění je největší u disperzních hmot, následují hmoty silikátové a nejmenší je u hmot silikonových. Povětrnostní vlivy: Odolnost povětrnostním vlivům je závislá na nasákavosti vody. Nízkou nasákavostí se vyznačují především silikonové fasádní hmoty. Uplatňují se proto na fasádách vystavených prudkému dešti a silným větrům. 17

19 aplikační předpis ZATEPLOVACÍ SYSTÉM a FASÁDNÍ HMOTY PŘEHLED VÝROBKŮ URČENÝCH K ÚPRAVĚ FASÁD A INTERIÉRŮ fasádní nátěry SANATHERM B akrylát SANATHERM B silikát SANATHERM B silikon ETERNAL elast fasádní omítkoviny SANATHERM O akrylátová omítkovina drásaná D2 - zrnitost 1 1,5 mm zatíraná Z1 - zrnitost 0,5 1mm zatíraná Z2 - zrnitost 1 1,5 mm SANATHERM O silikátová omítkovina zatíraná Z2 - zrnitost 1 1,5 mm Domov důchodců, Praha 10 - Petrovice Interiéry KFC, Praha 5 - Zličín VŠEOBECNÉ POKYNY PRO PŘÍPRAVU PODKLADU PRO VŠECHNY APLIKOVANÉ MATERIÁLY Přípravě podkladu věnujeme náležitou pozornost. Opomenutí nebo podcenění by malé závady může znehodnotit provedenou konečnou úpravu nátěrovou hmotou či disperzní omítkovinou. Proto při posuzování podkladu zkoumáme jeho stáří, vyzrálost, čistotu, soudržnost a vlhkost. Příčiny závad odstraníme doporučeným způsobem. Podklad musí být dostatečně zkarbonatovaný (minimálně 4 týdny, platí i pro drobné opravy běžnými vápenocementovými omítkami), soudržný, pevný, suchý, čistý, nemastný a bez výkvětů. Mastnotu je nutné odstranit vhodným odmaš ovadlem, nejlépe roztokem saponátu. Podklad nesmí být zmrzlý a vodoodpudivý. Je vhodné prověřit rovnost podkladu, velké nerovnosti odstranit případným zbroušením. Rovnost zjiš ujeme dvoumetrovou latí, přípustná nerovnost je maximálně 2 mm. Pokud byl podklad opatřen vápenným nebo hlinkovým nátěrem, provedeme odstranění těchto nátěrů. Starší povrchy omyjeme nejlépe tlakovou vodou. Savé podklady je nutno penetrovat způsobem uvedeným u jednotlivých druhů fasádních hmot. Podklad pro fasádní barvy musí v celé ploše vykazovat stejnoměrnou zrnitost. Doporučujeme jako podklad použít jemnou omítku (štuk), nebo stěrku s frakcí plniva 0 0,5 mm a pečlivě zahladit, příp. vybrousit tak, aby se zamezilo vzniku nežádoucích efektů (tzv. kocourů). Rovněž tak vysprávky podkladu pod fasádní barvy doporučujeme provádět z maltových směsí podobného složení jako původní stávající omítka tak, aby nebyl patrný přechod mezi vyspraveným místem a ostatní plochou. Lépe je však celou plochu po vysprávkách opatřit jemnou omítkou (štukem) nebo stěrkou. 18

20 fasádní hmoty POPIS, POUŽITÍ APLIKACE JEDNOTLIVÝCH MATERIÁLŮ SANATHERM B akrylát fasádní akrylátová barva pro běžné druhy omítek, porobetony a sádrokartony jednosložková vodou ředitelná akrylátová barva určená k úpravě venkovních i vnitřních stěn vhodná k povrchové úpravě venkovních stěn budov z vápenocementových omítek, polymerních omítek typu SANATHERM O, betonu, plynosilikátových, cementovláknitých a cementotřískových desek vysoce odolná vodě, agresivním roztokům a přímému dešti, na větrem namáhaných stranách budov, odolná proti UV záření a stárnutí materiálu, obsahuje protiplísňové přísady dlouhodobá životnost povrchové úpravy, barevná stálost, nízká špinivost, omyvatelnost vysoká bělost, možnost tónování až ve odstínech vysoká přilnavost k podkladu, difúzní prodyšnost, vysoká otěruvzdornost ekologicky nezávadná popis materiálu SANATHERM B akrylát je vodou ředitelná barva připravená na bázi akrylátové disperze. Hmota je vysoce odolná proti UV paprskům i povětrnostním vlivům, též odolává působení oxidu síry a dusíku. SANATHERM B akrylát se vyznačuje vysokou kryvostí a dobrou paropropustností. použití a aplikace Nátěrová hmota SANATHERM B akrylát je určena k povrchové úpravě venkovních i vnitřních stěn budov. Díky dobré přídržnosti můžeme nátěrovou hmotu používat k úpravě různých druhů materiálů, např. klasických omítek, polymerních omítek, betonů, cementotřískových desek, cementovláknitých desek, plynosilikátů apod. Na základě individuálního posouzení podkladu a stanovení technologického postupu lze hmotu použít k úpravě kovových pláš ů. SANATHERM B akrylát se používá tam, kde vyžadujeme zvýšení odolnosti proti vodě, zvýšení životnosti stávající úpravy, snížení špinivosti a omyvatelnost povrchu. SANATHERM B akrylát se nanáší na připravený penetrovaný podklad neředěná, příp. podle aplikačních technik je možné ředění vodou max. do 10 hmot.%. Penetraci podkladu je možné provést penetračním prostředkem FORTE penetral s hloubkovým účinkem, příp. barvou naředěnou vodou v poměru 1 hm. díl barvy : 3 5 hm. dílům vody. Fasádní barva se na náší na připravený podklad malířskou štětkou, nanášecím válečkem nebo stříkáním. Barva se nanáší nejlépe ve dvou vrstvách. Druhá vrstva se nanáší až po zaschnutí první, tj. za 4 až 24 hod. dle povětrnostních podmínek. SANATHERM B akrylát se může aplikovat v rozmezí teplot +5 C až +30 C, nikdy při přímém slunečním svitu. Odstíny: Spotřeba: bílý odstíny tónované v systému CSA dle vzorníku CSA Anorganic (případně CSA Eurotrend, RAL, NCS S, Aquatec SF). bez penetrace (2 nátěry) 0,35 0,5 kg/m 2 barva k penetraci 0,1 0,15 kg/m 2 penetrace Forte penetral 0,15 0,2 kg/m 2 plastové obaly 12 kg Balení: Upozornění: v případě aplikace na velmi hrubé podklady může být spotřeba jednotlivých hmot až dvojnásobná. referenční stavby Činžovní dům, Vinohradská 35, Praha m ZŠ Jírovcovo nám., Praha m Radnice Luže 850 m Areál KLIMACENTRUM a.s. Praha 10, Malešice m Historický objekt - nám. Litomyšl 800 m Domov důchodců, Praha 10 -Petrovice 1600 m Bytové domy Skuteč 1260 m Interiéry KFC, Praha 5-Zličín 400 m Rodinný dům, Na Šutce 24/242, Praha m Bytový dům, Bělohorská 1223, Praha m Bytový dům, Na Louži 2729, Praha m Chaty Bungalov sportovní areál Dvořák, Hluboká n. Vltavou 300 m Rekonstrukce vily, Roubalova ul., Brno 450 m Budova Colorbetafiniš, Štefánikova 72, Brno 280 m Administrativní budova JHP Mosty, Praha 9 - Běchovice 1200 m ZŠ, Roztoky u Prahy 260 m

21 aplikační předpis ZATEPLOVACÍ SYSTÉM a FASÁDNÍ HMOTY 20 SANATHERM B silikát fasádní silikátová barva pro povrchovou úpravu minerálních materiálů jednosložková minerální barva s jednoduchým nanášením vhodná pro vápenné, vápenocementové i sanační omítky vysoce hydrofobní, odolná vůči ostřiku vodou na větrem namáhaných stranách budov vysoká bělost, možnost tónování pastelových barevných odstínů vysoká přilnavost k podkladu, výrazná difúzní prodyšnost, nízká špinivost značná samočistící schopnost povrchu vyvolaná schopností mikropórů vyplavovat nečistoty protiplísňová úprava ekologicky nezávadná popis materiálu SANATHERM B silikát je jednosložková nátěrová hmota vyrobená na bázi speciálního vodního skla, akrylátové disperze, speciálních aditiv, pigmentů a plniv. Nátěrová hmota se vyznačuje velmi dobrou odolností na povětrnosti, dobrou vodoodpudivostí a nízkým difuzním odporem, tzn. vysokou difuzní prodyšností pro vodní páru. použití a aplikace Nátěrová hmota SANATHERM B silikát je určena k povrchové úpravě minerálních materiálů jako jsou omítky, beton, cihly, stavební kámen a zejména sanační omítky. Je určena pro nátěry fasád v silně znečištěném prostředí a vzhledem ke svým difuzním vlastnostem též k povrchové úpravě fasád historických objektů. (doporučena Státním ústavem památkové péče). SANATHERM B silikát se nanáší na připravený vyzrálý penetrovaný podklad. Penetraci provádíme přípravkem SANATHERM fixativ. Penetrační nátěr se nanese širokým štětcem nebo malířskou štětkou v jedné nebo více vrstvách s pracovní přestávkou 4 hodiny mezi jednotlivými nátěry. Přípravek nesmí vytvořit souvislý lesklý film (lesklá plocha). Při velkém rozdílu odstínů podkladu a nového nátěru je možné k SANATHERMu fixativ přimísit max. 30% nátěrové hmoty Sanatherm B silikát. Na zaschlý penetrační nátěr (nejdříve po 4 hodinách) se nanáší SANATHERM B silikát štětcem, malířskou štětkou, válečkem, vzduchovým nebo bezvzduchovým stříkáním. Zpravidla se nanášejí dvě vrstvy barvy s celkovou minimální tlouš kou μm. Přestávka mezi nátěry je min. 24 hodin. Hmota se nesmí ředit obyčejnou vodou, v případě nutnosti je možné provést ředění max. do 5 hm.% destilované, příp. demineralizované vody. SANATHERM B silikát se může aplikovat v rozmezí teplot +5 až +25 C, nikdy při přímém slunečním svitu. Před vlastním prováděním nátěrů je nutné chránit veškeré zinkové, hliníkové, skleněné i dřevěné plochy před znečištěním. Upozornění: Podklady pod jakékoli kapalné silikátové barvy, tedy i pod SANATHERM B silikát, musí být bezpodmínečně dokonale vyzrálé. To znamená nikoliv jen vyschlé, ale vyzrálé do vymizení alkalické reakce. Nedostatečně vyzrálé podklady způsobují na silikátových nátěrech světlé skvrny. Silikátové hmoty dodávané v tekuté formě je možné ředit pouze destilovanou vodou. Použití užitkové nebo pitné vody tyto materiály znehodnocuje a mění jejich odstín (zesvětluje). Toto upozornění se týká i mytí aplikačních nástrojů. Odstíny: bílý odstíny tónované v systému CSA dle vzorníku CSA Anorganic Balení: plastové obaly 12 kg Spotřeba: bez penetrace (2 nátěry) 0,3 0,55 kg/m 2 penetrace 0,2 0,45 kg/m 2 Upozornění: V případě aplikace na velmi hrubé podklady může být spotřeba hmot až dvojnásobná. referenční stavby Zámeček Řevnice m ZŠ Na Valech, Chrudim 150 m SPŠ Srojní, Betlémská ul., Praha m Rodinný dům, Praha 5-Řepy, Nedašovská m Obytný dům, Praha 7, Nad Štolou 6/ m Bytové domy, Bělohorská 122, 124, Praha m Budova ČSOB, Masarykova 42, Hluboká n. Vltavou 150 m Budova prodejny Mountfield, Tusarova 35, Praha m Rodinný dům, ul. Pětidomí 5, Praha m Selská usedlost, Milevsko 400 m Pravoslavný kostel, Gorazdova ul., Brno 500 m Kostel, Vysoké Popovice 350 m Bytové domy, V Šáreckém údolí, Praha m

22 fasádní hmoty SANATHERM B silikon fasádní barva na bázi silikonizované polymerní pryskyřice velmi nízký difuzní odpor vysoce vodoodpudivá nízká špinivost - samočistící (lotosový efekt) nenáročná na přípravu podkladu široká škála tónovaných odstínů včetně odstínů sytých a jasných popis materiálu SANATHERM B silikon je jednosložková nátěrová hmota připravená na bázi vodné disperse silikonizované polymerní pryskyřice, speciálních aditiv, světlostálých pigmentů a plniv. Vyznačuje se výbornou odolností na povětrnosti, výbornou vodoodpudivostí, nízkou vodopropustností, velmi nízkým difuzním odporem pro vodní páru a nízkou špinivostí. použití a aplikace Nátěrová hmota SANATHERM B silikon je určena především pro povrchovou úpravu minerálních materiálů jako jsou omítky, beton, cihly, stavební kámen apod. Je vhodná pro nátěry fasád, které musí zajistit odvětrání většího množství vodních par. Podklady je nutné penetrovat výhradně penetračními prostředky FORTE penetral nebo SANATHERM PN. Vlastní aplikace nátěrovou hmotou se provádí malířskou štětkou, nanášecím válečkem nebo stříkáním ve dvou vrstvách. Druhá vrstva se nanáší až po zaschnutí první, tj. dle povětrnostních podmínek za 4 až 24 hodin. Fasádní barvu je možné dle použité nanášecí techniky ředit vodou až do 10 hm.%. SANATHERM B silikon je možné nanášet při teplotách v rozmezí + 5 až + 30 C. Nesmí se nanášet na přímém intenzivním slunečním svitu. Odstíny: bílý odstíny tónované v systému CSA dle vzorníku CSA Anorganic (případně CSA Eurotrend, RAL, NCS - S, Aquatec SF) Spotřeba: penetrace FORTE penetral 0,15 0,2 kg/m 2 barva (2 nátěry) 0,3 0,6 kg/m 2 Upozornění: V případě aplikace na velmi hrubé podklady může být spotřeba hmoty až dvojnásobná. Balení: plastové obaly 12 kg referenční stavby Rodinný dům, Ratkovice u Hrotovic 200m Rodinný dům, V Oudolku 88, Lochkov 350m Uliční fasáda, Školská, Praha 1 230m Rekonstrukce pláště SPŠ Betlémská, Praha 1 (1999) 21

23 aplikační předpis ZATEPLOVACÍ SYSTÉM a FASÁDNÍ HMOTY ETERNAL elast popis materiálu ETERNAL elast je pružná nátěrová hmota na bázi vodných disperzí speciálních akrylátových kopolymerů, plniv, pigmentů a speciálních aditiv. ETERNAL elast se vyznačuje výbornou nepropustností vody, rozmrazovacích roztoků, CO2 a SO2. Hmota dává vysoce pružný nátěr trvale odolný proti praskání, povětrnostním podmínkám a UV záření. Nátěr je omyvatelný vodou, má nízkou špinivost a dobrou propustnost vodních par. použití a aplikace ETERNAL elast je určen k povrchové úpravě obvodových pláš ů budov z betonu, vyzrálých omítek, omítek konstrukcí z plynosilikátových a cementovláknitých panelů, u kterých vlivem deformací a rychlého vysychání vznikají trhliny. Je určen též k nátěrům betonových konstrukcí, u nichž vlivem zatížení vznikají trhliny. ETERNAL elast není určen pro nátěry pojezdových a pochozích ploch a k povrchovým úpravám konstrukcí umístěných trvale pod vodou (např. bazény, kanály). ETERNAL elast lze využít též k interiérovým nátěrům. ETERNAL elast se nanáší na pečlivě připravený a soudržný podklad. Trhliny širší jak 0,3 mm je potřebné rozšířit a vyspravit akrylátovým tmelem, např. FORTE elast, případně na postižená místa použít také výztužnou tkaninu. K penetraci silně savých podkladů je nutné použít penetraci FORTE penetral s hloubkovým účinkem. Technologická přestávka po penetraci před vlastní aplikací ETERNALu elastu je minimálně 4 hodiny. Vlastní aplikace nátěrovou hmotou se provádí širokým štětcem, malířskou štětkou, válečkem nebo bezvzduchovým stříkáním ve dvou až třech vrstvách. Maximální množství na jednu vrstvu je 300 g/m 2. První vrstvu je vhodné provést hmotou naředěnou 5 až 10 hm.% vody. Technologická přestávka mezi jednotlivými nátěry je v rozmezí 6 až 24 hod. v závislosti na klimatických podmínkách. ETERNAL elast je možno aplikovat při teplotách +5 až +25 C, nikdy za přímého slunečního svitu. Odstíny: bílý odstíny tónované v systému CSA dle vzorníku CSA Anorganic (případně CSA Eurotrend, RAL, NCS S, Aquatec SF) Spotřeba: podle šířky přemos ovaných trhlin 0,4 0,9 kg/m 2 šíře trhlin: 0,2 mm 2 0,2 kg/m 2 0,3 mm 2 0,3 kg/m 2 0,5 mm 3 0,3 kg/m 2 Balení: plastové obaly 10 kg referenční stavby Administrativní budova letiště, Praha 6-Ruzyně 500 m Mostní pilon, Tábor 900 m Panelové domy, Sokolov 1300 m Administrativní areál UHY 1200 m Rodinný dům, U učiliště, Praha 5-Radotín 250 m Rodinné domy, lokalita Všestary 600 m Rodinné domy, lokalita Horní Jirčany 1000 m Dům seniorů, Praha 9, Novovysočanská m Administrativní budova PVT, Praha m Protikarbonatační nátěr tunelu, Březno u Chomutova-část 1500 m Rodinné domy, Horní Jirčany 22

24 fasádní hmoty SANATHERM O akrylátová omítkovina popis materiálu SANATHERM O akrylátová omítkovina je tenkovrstvá syntetická omítkovina vyrobená na bázi vodné disperze akrylátových kopolymerů. Hmota je vysoce odolná povětrnostním vlivům, je omyvatelná, nepropouští vodu, ale je paropropustná. Je snadno zpracovatelná a má výbornou přilnavost k podkladu. Podle výsledné struktury a použitého plniva se dodává: drásaná D2 - zrnitost 1 1,5 mm zatíraná Z1 - zrnitost 0,5 1mm zatíraná Z2 - zrnitost 1 1,5 mm použití a aplikace SANATHERM O akrylátová omítkovina je omítková směs určená ke konečné dekorativní úpravě zateplovacího systému SANATHERM, je ji však možno aplikovat samostatně na vápenocementové omítky, beton, dřevotřískové a cementovláknité desky, sádrokarton apod. Určena pro vnější i vnitřní použití. Možno ji použít i na kovové konstrukce (po předchozí úpravě konstrukce, např. nátěrovou hmotou ETERNAL antikor alkydový). Savé podklady je potřebné před vlastní aplikací disperzní omítkoviny penetrovat přípravkem SANATHERM PNO nebo FORTE penetral. (SANATHERM PNO je převážně používán k penetraci armovací stěrky kontaktního zateplovacího systému, viz. aplikační předpis kontaktního zateplovacího systému fy AUSTIS). Mezi penetrací a aplikací omítkoviny je nutná technologická přestávka minimálně 6 hodin. Omítkovinu dokonale promícháme spirálovým míchadlem. V případě potřeby můžeme hmotu upravit přídavkem vody, maximálně 1 litr na 24 kg směsi (jedno balení kyblík). Takto připravenou směs nanášíme nerezovým hladítkem (40 x 15cm) na připravený podklad a stíráme do tlouš ky odpovídající zrnitosti. Ve větší tlouš ce není možné vytvořit požadovanou strukturu. Při rozehřátém podkladu je vhodné podklad navlhčit a zasychání omítky zpomalit. Po zavadnutí lze omítku strukturovat. Časový interval pro strukturování je mezi 5 až 40 minutami od natažení. Lhůty (intervaly) zavadnutí i strukturování jsou závislé především na teplotě a vlhkosti okolního vzduchu. Strukturování omítkoviny je nutné provádět s maximální pečlivostí, aby vynikl dekorativní efekt tohoto materiálu. SANATHERM O akrylátová omítkovina - drásaná se po zavadnutí upraví plastovým hladítkem (28x14cm) na požadovanou strukturu svislými nebo vodorovnými tahy, tahy křížem nebo krouživým pohybem. Výsledkem je struktura s typickými rýhami nepravidelně vykreslenými v ploše fasády. - zatíraná se po zavadnutí upraví plastovým hladítkem (28x14cm) krouživými pohyby na požadovaný efekt, stejnoměrně v celé ploše fasády. Pokud možno, upravujeme najednou celé plochy od rohu k rohu budovy tak, aby nebyly vidět stopy po napojování. Natahujeme jen takové množství omítkoviny, které stačíme strukturálně upravit. Při napojování jednotlivých ploch nesmí být omítková plocha zaschlá. Aplikace omítkoviny je možná při teplotách od +5 C do + 30 C, nikoliv při přímém slunečním svitu. Za vyšších teplot se zkracuje doba, ve které lze omítkovinu strukturovat a mohlo by dojít k tomu, že předčasně zaschne. Pokud jsou práce prováděny z lešení, doporučujeme jej využít pro zavěšení např. mikrotenové folie a zajistit tak mikroklima zabraňující rychlému vysychání. Odstíny: bílý odstíny tónované v systému CSA dle vzorníku CSA Anorganic Spotřeba: D2 2 2,5 kg/m 2 Z1 1,8 2,2 kg/m 2 Z2 2,5 2,7 kg/m 2 Balení: plastové obaly 24 kg Strukturování drásaná D2 - strukturování na sebe kolmými tahy drásaná D2 - strukturování krouživými tahy zatíraná Z1 zatíraná Z2 Doporučení: Při spotřebě více jak jednoho tónovaného balení na ucelené ploše doporučujeme smíchání přiměřeného počtu balení do nádoby vhodné velikosti z důvodu sjednocení možných rozdílů v barevných odstínech. Zvláště důležité při použití balení různých výrobních šarží. 23
