Univerzita Jana Evangelisty Purkyně Automatizace Téma: Datová komunikace. Osnova přednášky

Transkript

1 Osnova přednášky 1) Základní pojmy; algoritmizace úlohy 2) Teorie logického řízení 3) Fuzzy logika 4) Algebra blokových schémat 5) Vlastnosti členů regulačních obvodů 6) Vlastnosti regulátorů 7) Stabilita regulačního obvodu 8) Kvalita regulačního pochodu 9) Robotika 10. Datová komunikace

2 Osnova přednášky Základní pojmy OSI model Topologie Přenos dat Průmyslové systémy měření

3 Základní pojmy

4 Základní pojmy Druhy provozu: Simplexní provoz Přepínaný simplex Duplexní provoz Přenos dat: Spojením koncových bodů Bez spojení koncových bodů Způsob provozu: Deterministický (token ring) Nedertministický (ethernet)

5 OSI model S rozvojem počítačové techniky: Potřeba komunikace Vznik sítí: LAN; MAN; WAN Různí výrobci různé technologie ISO (International Organization for Standardization) v roce 1980 zadání vývoje modelu jako DECNET; SNA; TCP/IP Vrstvový model OSI (Open System Interconnection) mezinárodní standard pro datové sítě

6 Osnova přednášky Základní pojmy OSI model Topologie Přenos dat Průmyslové systémy měření

7 OSI model 7 vrstev Vrstva obsluhuje vyšší vrstvu; přejímá data spodní vrstvy Výhody: Zjednodušení problému Standardizace interface Zajišťuje spolupráci různých technologií Zrychluje vývoj Zjednodušuje učení

8 OSI model Fyzická vrstva Definuje elektrické, mechanické, procedurální a funkční specifikace pro aktivaci, údržbu a odpojení fyzického spojení. Převod na binární kód Obsahuje signály a média

9 OSI model Linková vrstva Zajišťuje přenos dat médii. Shromažďuje fyzickou adresaci; síťovou topologii; označení chyb a kontroluje tok dat

10 OSI model Síťová vrstva Zajišťuje spojení a výběr cesty mezi konci systému. Podporuje směrování a adresaci

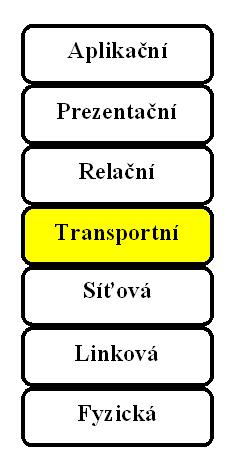

11 OSI model Transportní vrstva Zabývá se problémy dopravy dat mezi hosty. Zajišťuje spolehlivost dopravy Zakládá, udržuje, ukončuje virtuální okruhy Zjiš tuje a opravuje chyby Informuje o datovém toku

12 OSI model Relační vrstva Zřizuje, řídí a ukončuje relace mezi jednotlivými aplikacemi.

13 OSI model Prezentační vrstva Zajišťuje data do čitelné podoby přijímacím systémem. Formát dat Struktura dat Zajišťuje data pro aplikační vrstvu

14 OSI model Aplikační vrstva Poskytuje síťový servis aplikačním procesům Například: , FTP, terminál apod.

15 Osnova přednášky Základní pojmy OSI model Topologie Přenos dat Průmyslové systémy měření

16 Zařízení jednotlivých vrstev Fyzická vrstva: NIC Opakovač HUB Linková vrstva: Bridge Switch Síťová vrstva: Směrovař (router)

17 Topologie Sběrnice

18 Topologie Hvězda

19 Topologie Rozšířená hvězda

20 Topologie Kruh

21 Topologie Strom

22 Topologie Síťová topologie

23 Osnova přednášky Základní pojmy OSI model Topologie Přenos dat Průmyslové systémy měření

24 Přenos dat

25 Přenos dat Datový tok Segmenty Pakety Rámce Bity

26 Přenos dat

27 Přenos dat

28 Osnova přednášky Základní pojmy OSI model Topologie Přenos dat Průmyslové systémy

29 Průmyslové systémy měření Centralizované systémy: Jednoduché senzory i akční členy Využití elektrického napětí a proudu (0-10 V; 0-20 ma; 4-20 ma) Hvězdicová topologie Distribuované systémy: Inteligentní senzory a členy (mikroprocesor) Digitální přenos veličin Sběrnicová, stromová nebo kruhová topologie

30 OSI model Průmyslové distribuované systémy

31 CCS a DCS (Central distributed control system)

32 CCS a DCS (Central distributed control system) Architektura druhé generace DCS

33 CCS a DCS (Central distributed control system) a

34 CCS a DCS (Central distributed control system) Hodnocenířízení ve vztahu k reálnému času HRT hard real time SRT soft real time NRT nonreal time

35 CCS a DCS (Central distributed control system)

36 Kontrolní otázky Jak je definován simplexní a duplexní provoz? Jaké znáte způsoby přenosu dat a druhů spojení? Proč vznikl OSI model? Vysvětlete stručně princip tohoto modelu. Popište různé druhy síťových topologií. Popište princip přenosu dat. Jaké znáte průmyslové systémy měření?

37 Použité zdroje 1. Ripka P. a kol Senzory a převodníky 2. Cisco Systems Inc. 3.
