1 Elektrotechnický seminář 2017 PŠIS Nymburk

2 Ochrana před bleskem - správná instalace a údržba + nejčastější chyby při instalaci

3 Kdo navrhuje a realizuje ochranu před bleskem? Projektant má dle 50/1978 Sb. Projektant má Autorizaci dle zákona č. 360/1992 Sb., Více na Zhotovitel má dle 50/1978 Sb Zhotovitel má přezkoušení na TIČR Revizní technik má má dle 50/1978 Sb. Revizní technik má přezkoušení na TIČR

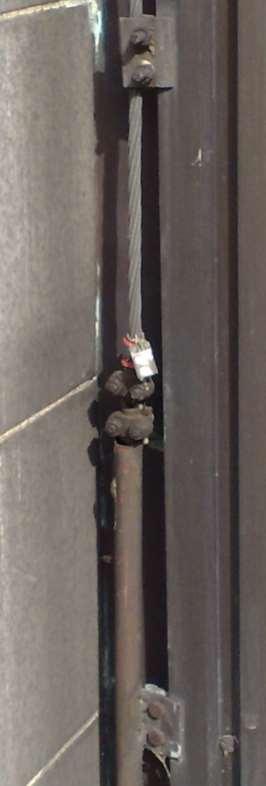

4 Jaké vzdělání mají lidé, kteří pracují v elektrotechnice? Bypass po kovové konstrukci Pokud se rozpojí zkušební svorka, tak nedojde k elektrickému odpojení svodu.

5 Jaké vzdělání mají lidé, kteří pracují v elektrotechnice? Izolace jen někde Složité oddálení a dole přiblížení

6 Jaké vzdělání mají lidé, kteří pracují v elektrotechnice? Vedení na izolovaných vzpěrách

7 Jaké vzdělání mají lidé, kteří pracují v elektrotechnice? Co je spolu spojeno

8 Co vše by měla obsahovat správná projektová dokumentace Vymezení ochranného prostoru Autor: Jaroslav Krejdl

9 Co vše by měla obsahovat správná projektová dokumentace Ochranný prostor nejenom metodou valivé koule, ale i pro lepší kontrolu metodou ochranného úhlu Autor: Ondřej Šrek

10 Co vše by měla obsahovat správná projektová dokumentace Výpočet dostatečné vzdálenosti pro všechny části jímací soustavy

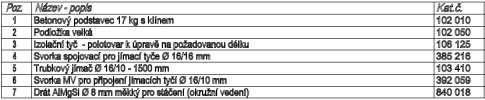

11 Co vše by měla obsahovat správná projektová dokumentace Detaily konstrukce jímačů a vedení jímací soustavy na objektu včetně detailů připojení

12 Druhy LPS Vnější ochrany před bleskem

13 Druhy LPS Vnější ochrany před bleskem Jsou pouze dvě možná provedení jímací soustavy na objektu: Izolovaný LPS Neizolovaný LPS Faradayova klec

14 Neizolovaný LPS či izolovaný? Dle ČSN EN Ed.2. E Elektrický projekt Projektant LPS by měl vybrat vhodný způsob LPS, aby bylo dosaženo účinné konstrukce. Toto je míněno ve vztahu k architektonickým požadavkům stavby, aby bylo stanoveno, zda instalovat izolovaný nebo neizolovaný LPS, nebo kombinaci obou typů ochrany před bleskem. E Nebezpečná jiskření Nebezpečným jiskřením mezi LPS a kovovými, elektrickými a telekomunikačními instalacemi může být zabráně-no: izolovaným LPS izolací nebo oddálením dle 6.3; neizolovaným LPS ekvipotenciálním pospojováním dle 6.2 nebo izolací nebo oddálením dle

15 Izolovaný LPS Definice dle ČSN EN vnější LPS izolovaný od chráněné stavby; vnější LPS oddálený od chráněné stavby (external LPS isolated from the structure to be protected) LPS, jehož jímací soustava a svody jsou umístěny tak, aby dráha bleskového proudu nebyla v dotyku s chráněnou stavbou POZNÁMKA U izolovaného (oddáleného) hromosvodu bude zabráněno nebezpečným jiskřením mezi LPS a stavbou.

16 Jak vypadá ideální izolovaná jímací soustava? Ideální izolovaný LPS

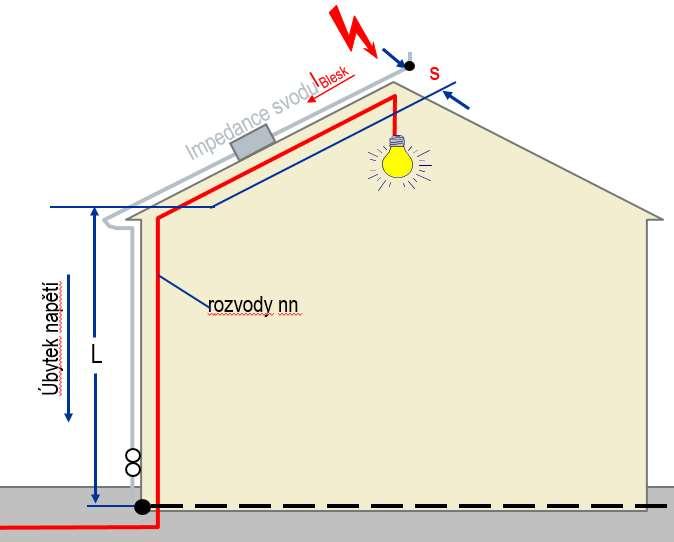

17 Dostatečná vzdálenost s Problematické uložení kovových vodičů

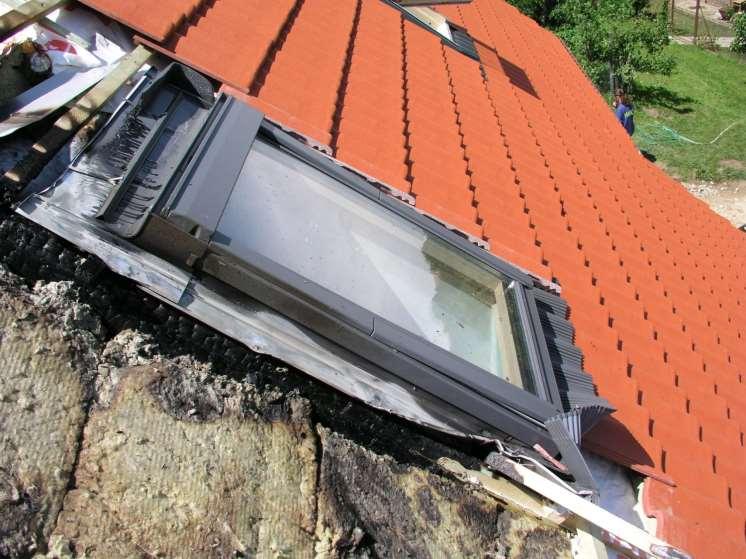

18 Česká republika: Dům Vysočina Autor: HZS Vysočina A.Pivoňka

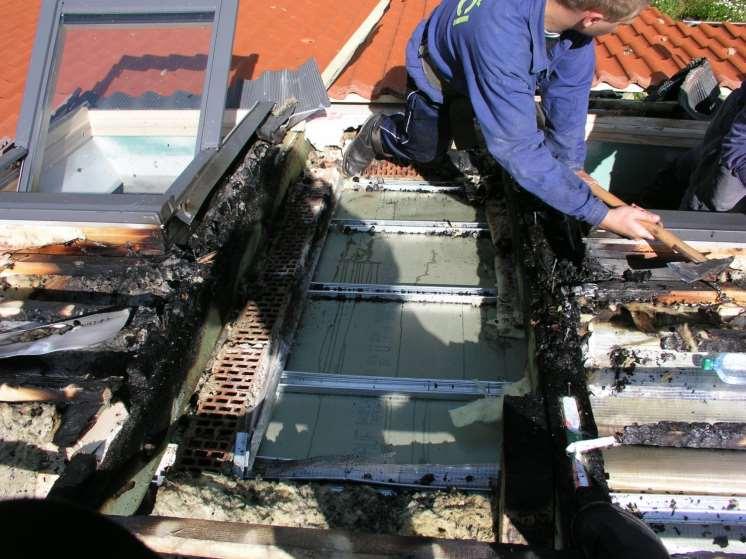

19 Česká republika: Dům Vysočina Autor: HZS Vysočina A.Pivoňka

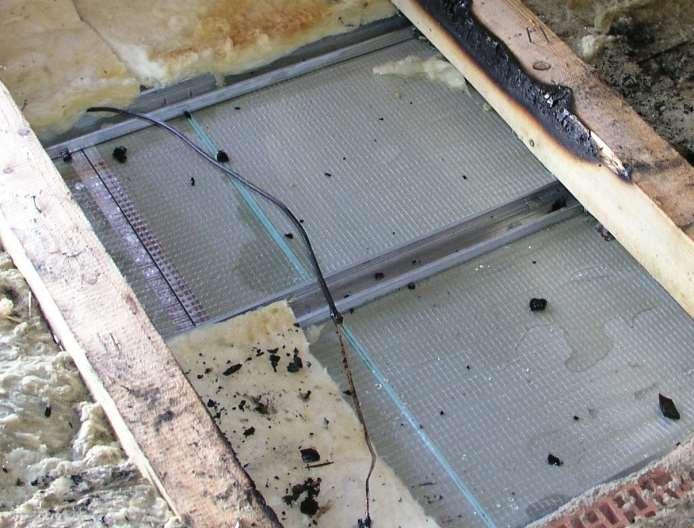

20 Česká republika: Dům Vysočina Autor: HZS Vysočina A.Pivoňka

21 Česká republika: Dům Vysočina Autor: HZS Vysočina A.Pivoňka

22 Princip dostatečné vzdálenosti Všeobecně Elektrické izolace mezi jímací soustavou nebo svody na jedné straně a kovovými částmi stavby, kovovými instalacemi vnitřními systémy na straně druhé může být dosaženo zajištěním dostatečné vzdáleností s mezi těmito částmi. Obecná rovnice pro výpočet s je: s = k i x k c k m x l

23 Princip dostatečné vzdálenosti s = k i x k c x l kde k i je koeficient závislý na zvolené třídě LPS k m k m koeficient závislý na materiálu elektrické izolace k c koeficient závislý na (částečném) bleskovém proudu tekoucím jímači a svody l délka v metrech, podél jímací soustavy a svodu, od bodu, kde je zjišťována dostatečná vzdálenost, k nejbližšímu bodu ekvipotenciálního pospojování nebo zemnicí soustavy 23

24 Náhradní model k určení rozdělení bleskového proudu Photovoltaik - Trennungsabstand HVI-Leitung / 5839_e

25 s = s1 + s2 + s3 s1 = ki x kc/km x l = 0,04 x 0,25/0,5 x 12 = 0,24 m s2 = ki x kc/km x l = 0,04 x 0,5/0,5 x 5 = 0,2 m S3 = ki x kc/km x l = 0,04 x 1/0,7 x 2 = 0,11 m UVAŽUJEME SE SYMETRICKÝM ROZMÍSTĚNÍM SVODŮ. S = 0,55 m Autor: D. Šalanský

26 NÁHRADNÍ SCHÉMA PRO PŘEDCHOZÍ VÝPOČET Autor: D. Šalanský

27 NÁHRADNÍ SCHÉMA PRO PŘEDCHOZÍ SITUACI JAKÝKOLIV ROZUMNÝ VÝPOČET JE NEREÁLNÝ Autor: D. Šalanský

28 Jak se rozdělí proud? Svod č.1 = 10 m Svod č.2 = 10 m Délka hřebenu 10 m c h

29 Jak se rozdělí proud? k c = 0,335 k c = 0,665 c h

30 Jak se rozdělí proud? Svod č.1 = 14 m Svod č.2 = 10 m Svod č.3 = 20 m

31 Jak se rozdělí proud? m 14/44 31,81 % m 10/44 22,72 % m 20/44 45,45 % k c = 0,3181 k c = 0,4545 k c = 0,2272 k c je v podstatě převrácený podíl jednotlivých délek vodičů, nejkratší délka povede největší díl proudu, součet všech k c soustavy = 1

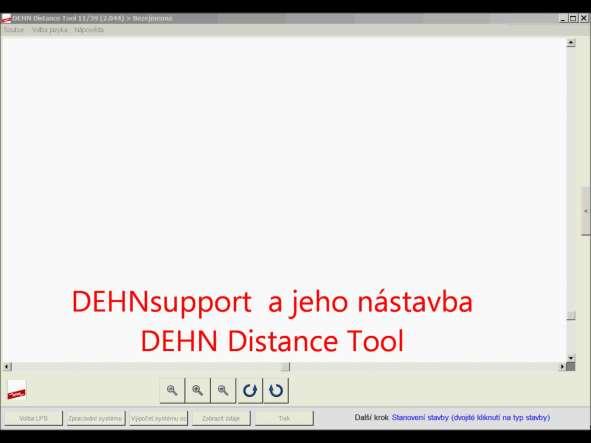

32 DEHN Distance Tool

33 Výpočet dostatečné vzdálenosti pro rodinný dům Příklad 1a: Jímač s jedním izolovaným svodem Rodinný dům LPL = III k i = 0,04 a s = s = k i k c k m 0, L 11,25 izolovaný svod s = 0,45 m L 11,25m neizolovaný svod HVI -light je možné použít Jan Hájek Zdroj DEHN + SÖHNE: / 5552_a

34 Výpočet dostatečné vzdálenosti pro rodinný dům Příklad 1b: Jímač s jedním izolovaným svodem Rodinný dům LPL = III k i = 0,04 a s = k i k c k m s 1 = 0, L 7 = 0,28 m 7m s 2 = 0,04 0,5 1 8,5 = 0,17 m izolovaný svod s G = S 1 + S 2 = 0,28 m + 0,17 m s G = 0,45 m neizolovaný svod 8,5m HVI -light je možné použít Jan Hájek Zdroj DEHN + SÖHNE: / 5552_b

35 Izolované podpěry určení koeficientu k m

36 DEHNiso ověřování koeficientu k m

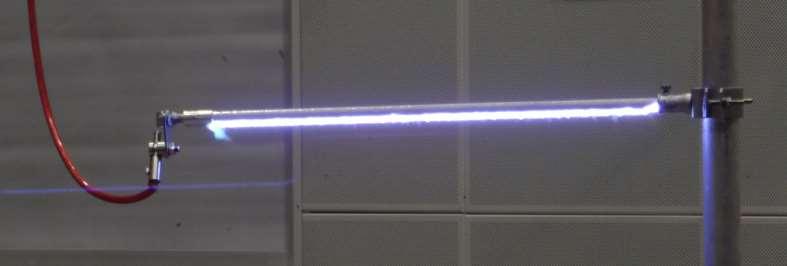

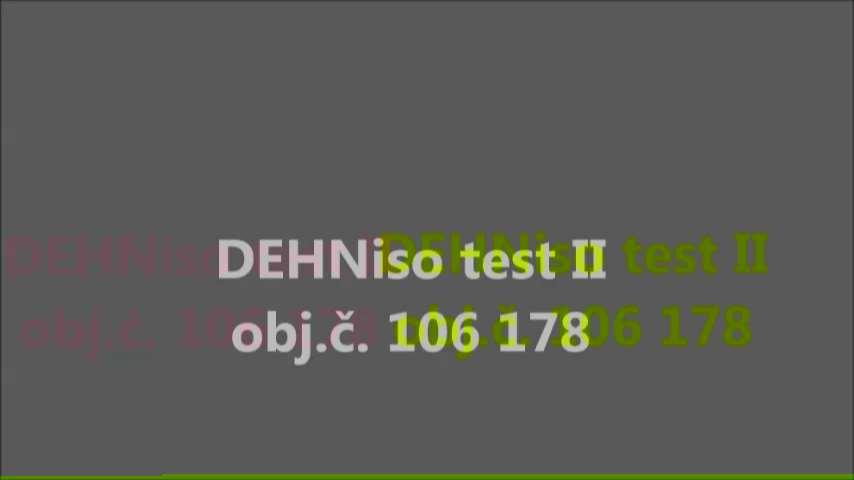

37 DEHNiso ověřování koeficientu k m

38 Testování v praxi Elektrická spojka 2014

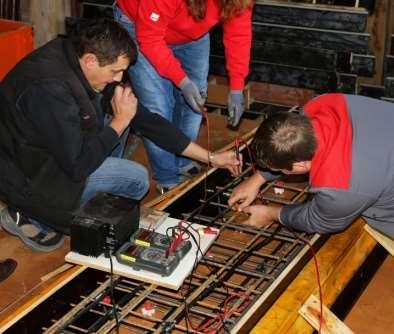

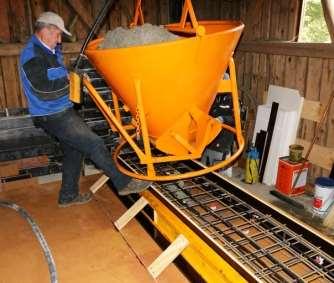

39 Testování v praxi- Elektrická spojka 2014

40 Neizolovaný LPS Vnější LPS neizolovaný od chráněné stavby vnější LPS neoddálený od chráněné stavby (external LPS not isolated from the structure to be protected) LPS, jehož jímací soustava a svody jsou umístěny tak, že dráha bleskového proudu může být v dotyku s chráněnou stavbou Neizolovaný LPS = Farradayova klec! Tzn. Na všechna dovnitř vstupující vedení musí být instalovány SPD typ 1 a všechny součásti vedoucí bleskový proud musí být spojeny tak, aby ho mohly vést. 40

41 Realistické rozdělení bleskového proudu 5% 5% M 90%

42 S ppt / / OB ČSN EN Hmotné škody na stavbách a nebezpečí života jímací soustava soustava pro menší elektrická zařízení vně objektu α s metoda ochranného úhlu jiskřiště vytváří rozdíl potenciálů jeho zapalovací napětí je typicky V zavlečení dílčích bleskových proudů do objektu

43 Vnitřní konstrukce svodiče přepětí

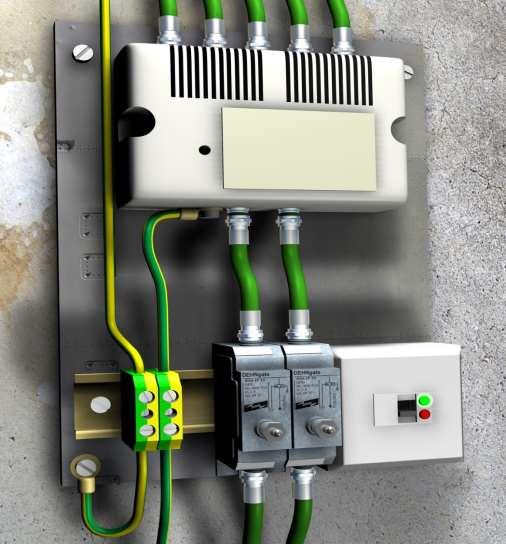

44 Zásah blesku do antény vyrovnání potenciálu

45 Jímací tyč s výložníkem - DEHNiso Combi příklad uchycení na konstrukci satelitu obj.č B Lit.: Oberösterreichischer Blitzschutz Linz obj.č

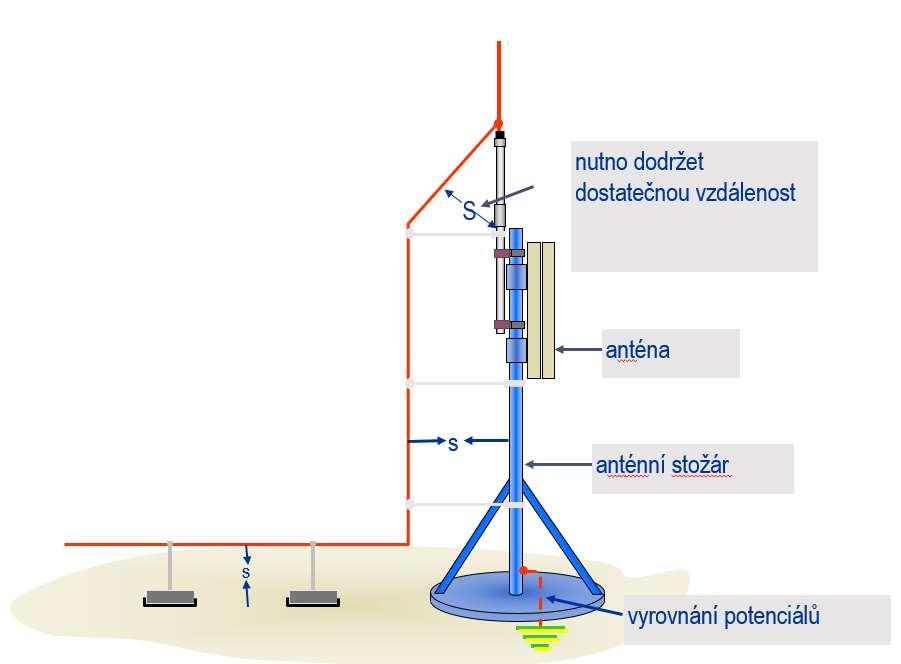

46 Princip návrhu svodu pro anténu za pomoci systému DEHNiso Combi

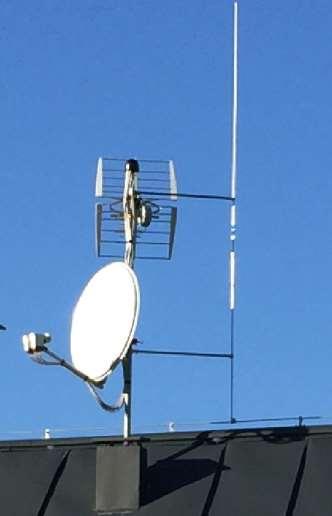

47 Kovy jsou vodiče Jímací tyč spojená s plechovou střechou a ta je spojena se stožárkem antény.

48 Izolovaný LPS na nevodivé střeše

49 Izolovaný LPS na nevodivé střeše 500 Kč 700 Kč 700 Kč 100 Kč 100 Kč 1 x jímač 500 Kč 2 x dist. vzpěra 1400 Kč 5 x svorka 500 Kč 1 x hod. práce 3000 Kč Celkem 5400 Kč

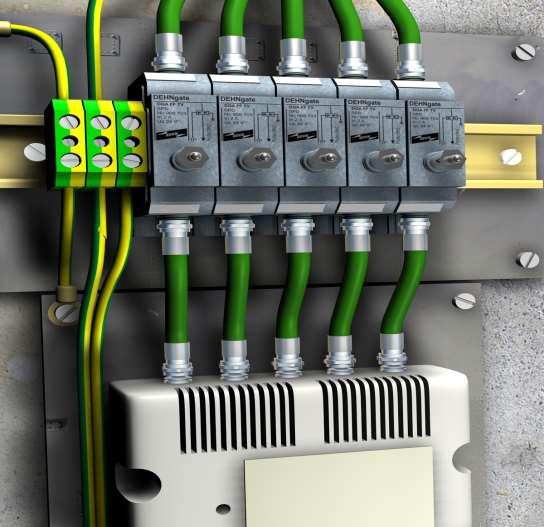

50

51

52 Neizolovaný LPS Faradayova klec Definice z ČSN EN vnější LPS neizolovaný od chráněné stavby; vnější LPS neoddálený od chráněné stavby (external LPS not isolated from the structure to be protected) LPS, jehož jímací soustava a svody jsou umístěny tak, že dráha bleskového proudu může být v dotyku s chráněnou stavbou

53 Neizolovaná jímací soustava (Faradayova klec) Ideální Faradayova klec Zdroj:

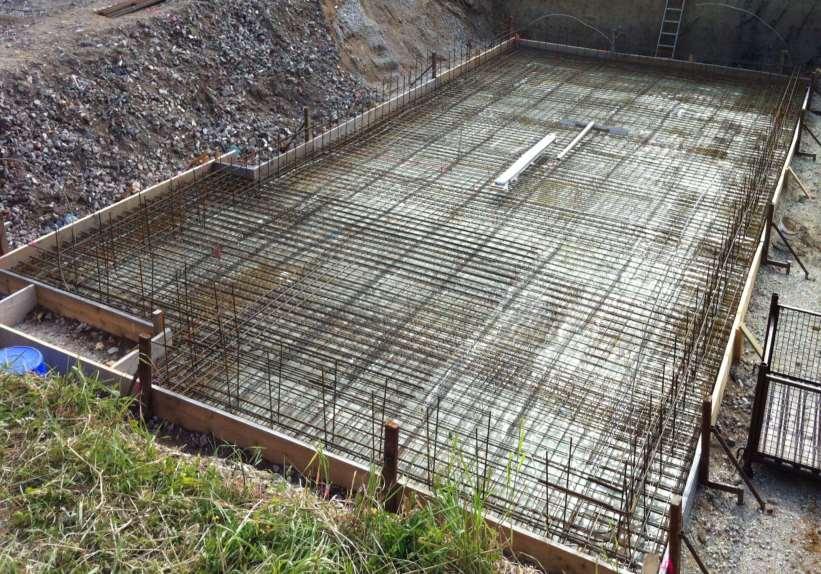

54 Základový zemnič s armováním Základový zemnič / 8212_D_1

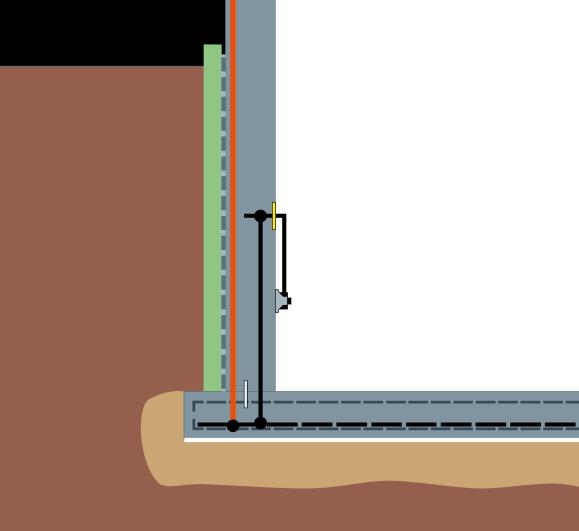

55 Složení základového zemniče Izolovaná stěna sklepu Půda Izolace Beton Připojovací praporec pro vnější LPS Základový zemnič Velikost ok 20 x 20 m Křížová svorka Těsnící pásek 2015 DEHN + SÖHNE / protected by ISO MEB MEB: Hlavní ekvipotenciální svorkovnice 3 Základová deska Armování Fólie 4 Základový zemnič 2 Vyrovnávací beton Spojovací svorka Spojení každých 2 m Uzemňovací bod pro MEB Svorka MV / 2472_D_5

56 Uzemňovací body Spotř. Uzemňovací bod Vnější ochrana před bleskem Spotř. Ocelové armování 6 mm 2 Spotř. ES Spotř. 16 mm 2 MEB MEB: Hlavní ekvipotenciální svorkovnice; 2015 DEHN + SÖHNE / protected by ISO BOSCH Sicherheitsysteme: Erdung von GMA [ ] / 9332_D_1

57 Použití uzemňovacího bodu / 4477_a - NOP

58 Základový zemnič s propojením armování Uzemňovací bod pro vnější ochranu před bleskem / 8211_D_1

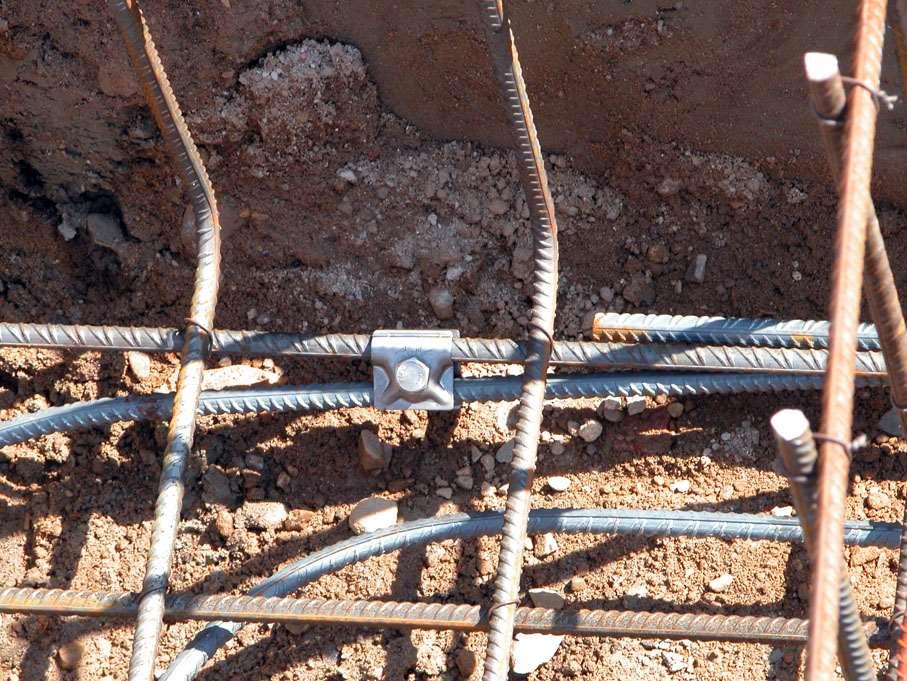

59 Použití svorky MV pro připojení armování / 4477_d - NOP

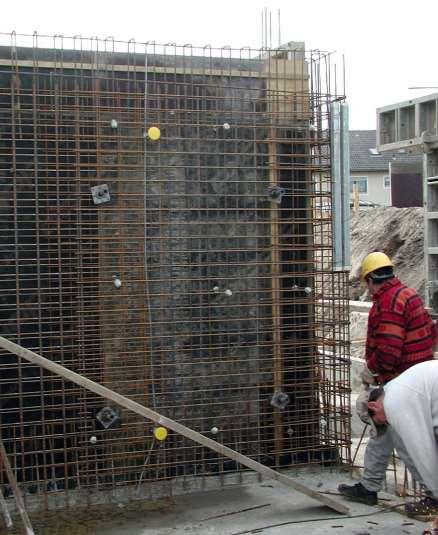

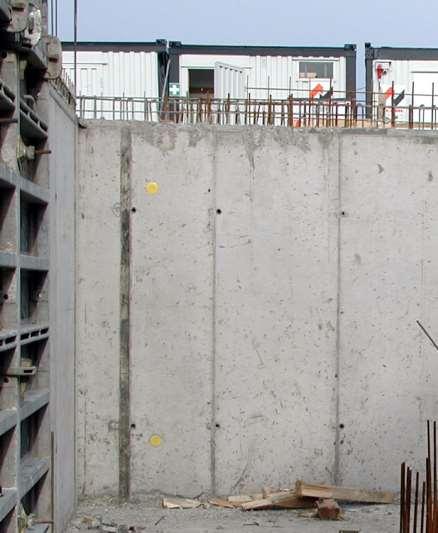

60 Uzemňovací bod, připojení armování na svody Montáž Stěna po odšalování Uzemňovací body Blitz-Schutzzonen-Konzept / 4317_D_1

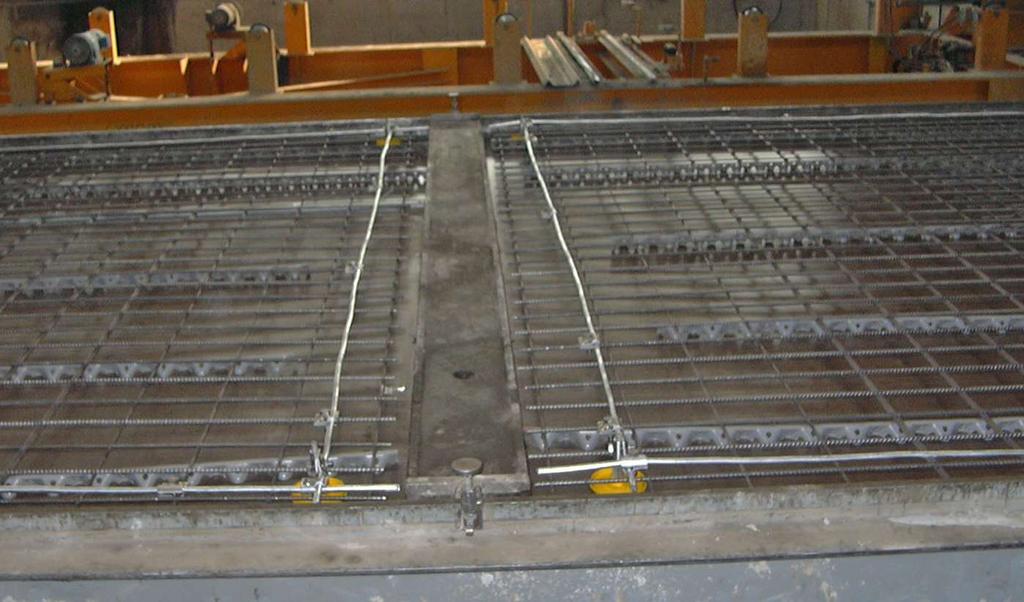

61 Výroba prefabrikovaných dílů s pospojovaným armováním Uzemňovací bod Typ M obj.č / Svorka MV obj.č DEHN + SÖHNE / protected by ISO [ ] / 9913_D_1

62 Výroba prefabrikovaných dílů s pospojovaným armováním Uzemňovací bod Typ M obj.č / Svorka MV obj.č DEHN + SÖHNE / protected by ISO [ ] / 9913_D_2

63 Montáž uzemňovacího bodu Typ M Uzemňovací bod Typ M obj.č / Svorka MV obj.č DEHN + SÖHNE / protected by ISO [ ] / 9913_D_4

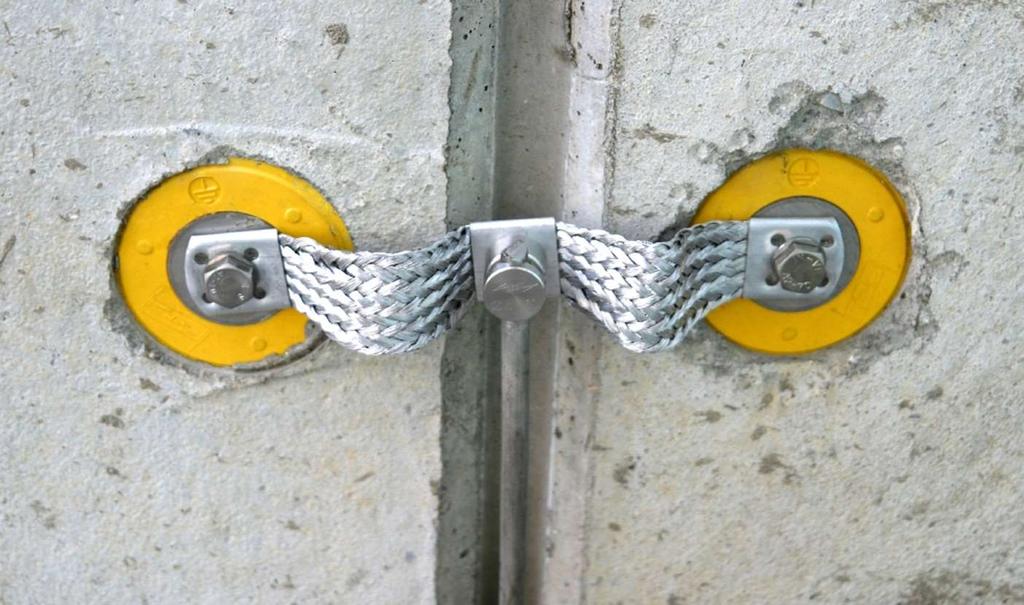

64 Uzemňovací bod Typ K Montážní příklad: Propojení armování Uzemňovací bod obj.č Propojovací pásek 50 mm² Al, obj.č nebo Cu, obj.č DEHN + SÖHNE / protected by ISO Základový zemnič / 1573_D_1

65 Základový zemnič Příprava patek sloupů Quelle.: Blitzschutzbau Wettingfeld, Krefeld Základový zemnič / 3371_D_1

66 Rychle a bezpečně DEHNclip Nová svorka na armování Bewehrungsklemme DEHNclip

67 Inovativní svorka na armování Nová svorka na armování DEHNclip umožňuje rychlé spojení zemniče s armovací strukturou, bez pomoci nástrojů. DEHNclip je ověřen pro bleskové proudy 50 ka podle ČSN EN (10/350 μs)3). Výhody Instalace bez nástrojů Šetří čas (čas jsou peníze) Šetří místo a zátěž v autě Kompaktní a vždy připraven k použití 2015 DEHN + SÖHNE / protected by ISO DEHNclip rebar clip [ ] / 10183_E_1

68 DEHNclip Ø/Ø Technická data Materiál Schopnost vést bleskový proud ocel 50 ka (10/350 μs) Norma ČSN EN Váha Balení po g DEHNclip Ø/Ø Obj.č. Rozsah svorky Ø 6* / Ø Ø 8* / Ø Ø 10* / Ø Ø 12* / Ø 10 * Jmenovitý průměr d s 2015 DEHN + SÖHNE / protected by ISO DEHNclip rebar clip [ ] / 10255_E_1

69 DEHNclip Ø/pásek Technická data Materiál Schopnost vést bleskový proud ocel 50 ka (10/350 μs) Norma ČSN EN Váha Baleno po g DEHNclip Ø/pásek Obj.č. Rozsah svorky Ø 6* / pásek Ø 8* / pásek Ø 10* / pásek Ø 12* / pásek DEHN + SÖHNE / protected by ISO DEHNclip rebar clip [ ] / 10256_E_1 * Jmenovitý průměr d s

70 DEHNclip pro dvě armovací železa * Jmenovitý průměr d s 2015 DEHN + SÖHNE / protected by ISO 16016

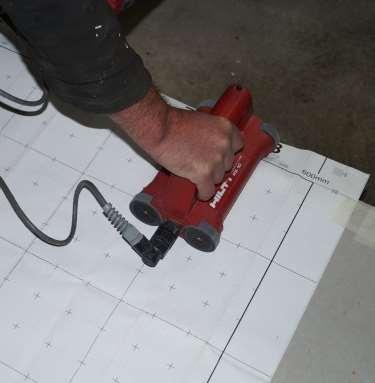

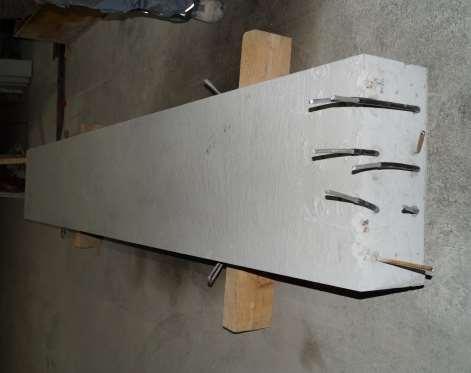

71 Impulsní a vibrační testy 2015 DEHN + SÖHNE / protected by ISO DEHNclip rebar clip [ ] / 10187_E_3

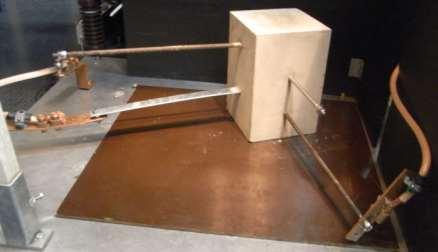

72 Impulsní a vibrační testy Test dle EN Impuls: 10/350 µs s 50 ka 2015 DEHN + SÖHNE / protected by ISO DEHNclip rebar clip [ ] / 10187_E_4

73 Rychle a bezpečně Časová náročnost montáže uzemnění haly Začátek vodiče nebo vývod Hala 60 m 20 m 2015 DEHN + SÖHNE / protected by ISO Začátek vodiče nebo vývod Kalkulace bez DEHNclip DEHNclip rebar clip Kalkulace s DEHNclip Svorka na armování 55 s/svorka 25 s/svorka Množství 96 svorek 90 svorek ( 6 starých) Čas potřebný pro instalaci 5,280 s (88 min) 2,580 s (43 min) [ ] / 10190_E_1

74 DEHNclip Instalace základového zemniče 2015 DEHN + SÖHNE / protected by ISO DEHNclip rebar clip [ ] / 10279_E_1

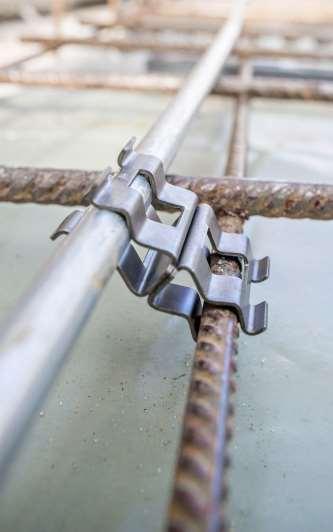

75 DEHNclip instalace v zemniči 2015 DEHN + SÖHNE / protected by ISO DEHNclip rebar clip [ ] / 10279_E_2

76 DEHNclip rychleji to nejde DEHN + SÖHNE / protected by ISO 16016

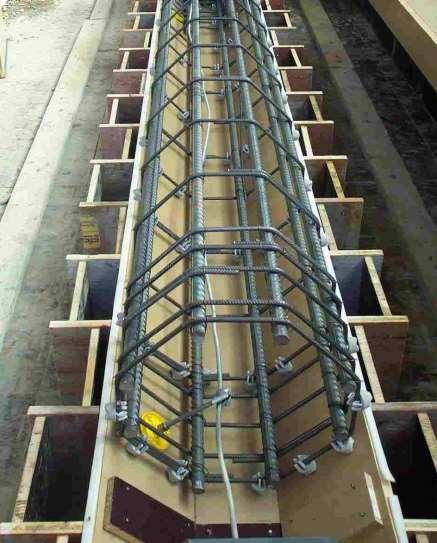

77 Vložení dodatečného vodiče pro propojení armovacích želez sloupu Bulletin 2009 JAH

78 Využití armovacích želez v konstrukci stavby Fot. Jan Hájek Bulletin 2009 JAH

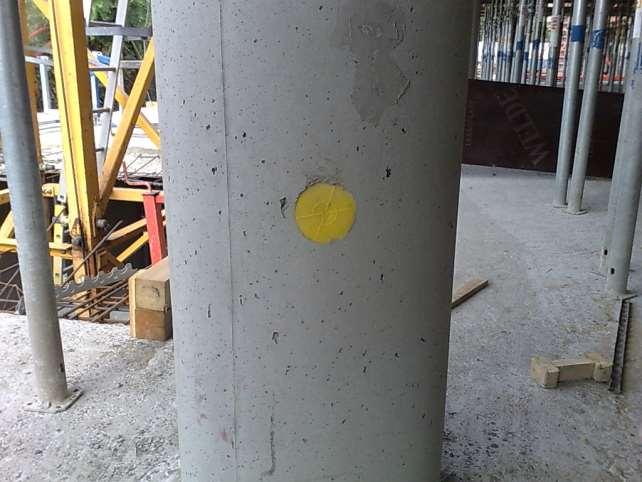

79 Detail zemnícího bodu napojeného na pospojené armování sloupu Fot. Jan Hájek Bulletin 2009 JAH

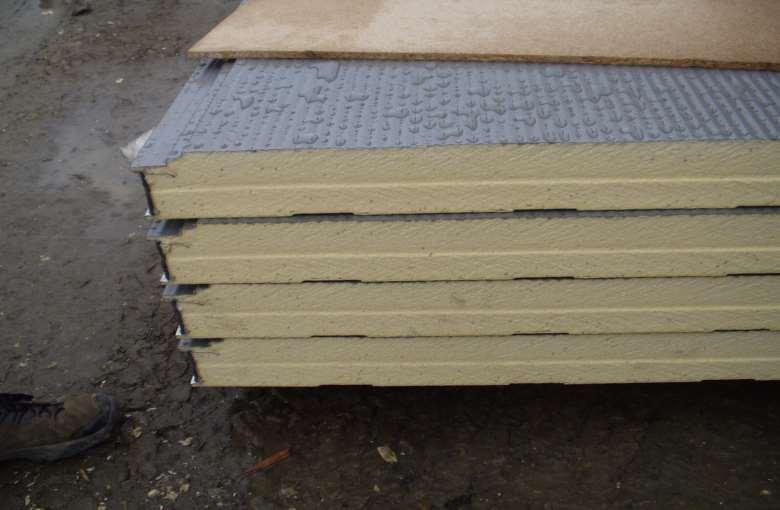

80 Izolační panely s vodivým povrchem Fot. Jan Hájek Bulletin 2009 JAH

81 Vertikální skládání stěn Fot. Jan Hájek Bulletin 2009 JAH

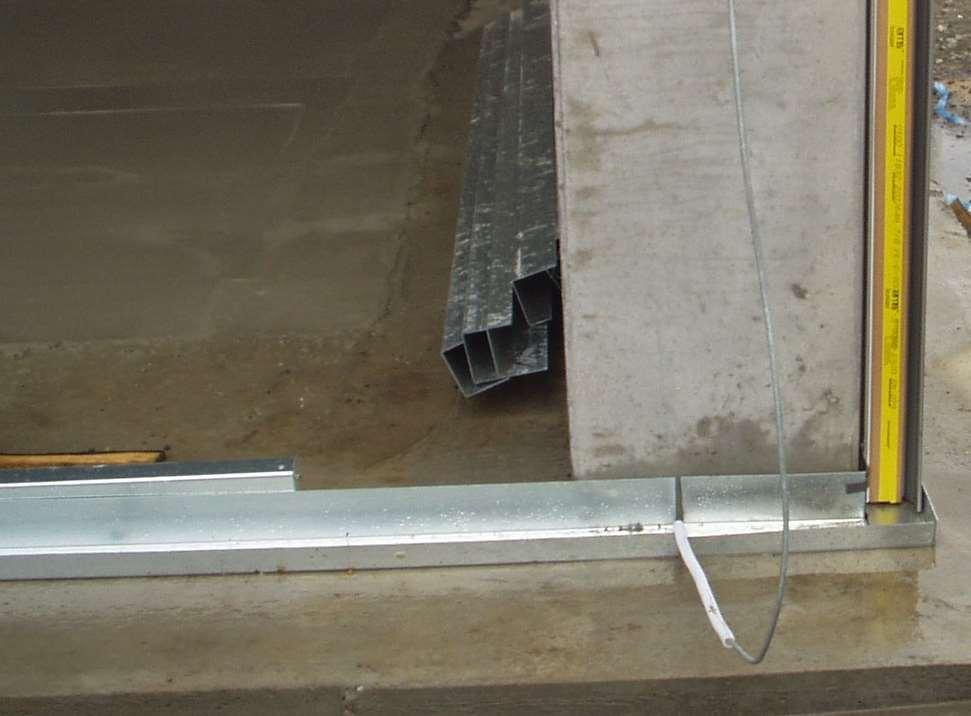

82 Přizemněný profil patky Fot. Jan Hájek Bulletin 2009 JAH

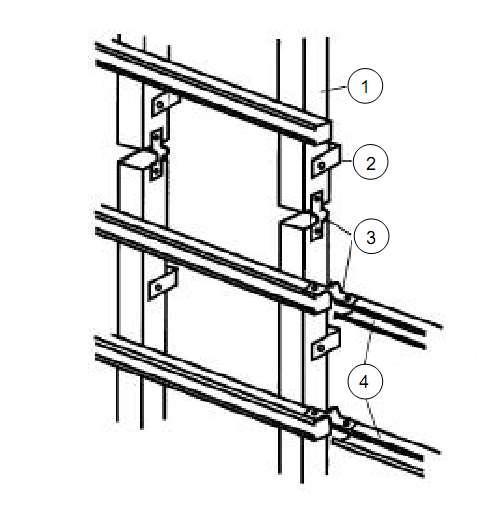

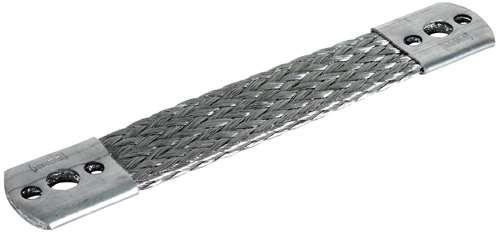

83 Příklad propojení nosných prvků dle ČSN EN obj.č.: obj.č.: DEHN + SÖHNE / protected by ISO Bulletin 2009 JAH

84 Vodivá fasáda Fot. Jan Hájek Bulletin 2009 JAH

85 Střecha je buď vodivá, nebo obsahuje vodivé prvky

86 Chyby v dokumentaci Vlastní objekt je proveden ze sendvičových panelů přišroubovaných k přizemněné pomocné a hlavní OK. Plechy (atiky, lemování, ) ve vzdálenosti menší než s (viz dále) budou připojeny přes okapové svorky SO. Autor fotografie: Jan Hájek

87 Ocelová konstrukce s panelem

88 Jak docílit izolace bez izolace? Pokud bude instalováno další zařízení na střeše, se kterým nyní PD neuvažuje, bude v dále uvedené přeskokové vzdálenosti instalován oddálený jímač.

89 Proč doporučovat jiné než normativní provedení? Na samotné střeše bude vodič uložen na hromosvodových podpěrách po cca 0,9 až 1,1m. Obrázek E.22c Instalace svodu ve spojení s okapem Obrázek E.22a Instalace vodičů jímací soustavy na hřebenu střechy se sklonem a střešním svodem Příklady vhodných rozměrů: a c g 1 m 1 m 1 m

90 Lze zakázat plechu vést proud? Přeskoková vzdálenost vypočtená dle ČSN EN je platná pro střechu. Vzhledem ke stavební konstrukci objektu (viz výše) dostačuje obvodové zdivo k ochránění vnitřních elektrorozvodů před elektromagnetickým úderem. Předpoklad je, že se v objektu vyskytuje v hlavním rozvaděči přepěťová ochrana alespoň typu C.

91 Zkušebka: Rozkaz zněl jasně.. Autor: L.Rotrekl

92 2D svět není 3D

93 Použití metody valivé koule Seminar GDRM-Stationen / 2700_MAK 2

94 Svodiče bleskových proudů Bytové rozvodnice -. budou vybaveny přepěťovou ochranou st.b+c,,,

95 Kombinovaný svodič Co si představit pod pojmem: Kombinovaný svodič B+C + typ 1 + typ 2 + Výše uvedená označení jsou pouze obchodními názvy. ČSN EN zná pouze zkoušky pro: SPD typ 1 SPD typ 2 SPD typ 3

96 Co si představit pod pojmem Kombinovaný svodič?

97 Porovnání zkušebních impulsů 1 2 i [ka] Tvar vlny [µs] 10/350 8/20 i max [ka] Lit.: ČSN EN t [µs] 2015 DEHN + SÖHNE / protected by ISO Ochrana před přepětím -Příčiny / 916_D_1

98 Kombinovaný svodič 2015 DEHN + SÖHNE / protected by ISO 16016

99 Kombinovaný svodič DEHNventil Zbytkové napětí 2 U res [kv] 1,5 Deklarovaná ochranná úroveň 1 Maximální zatížení na pól 25 ka (10/350) I [ka] 2015 DEHN + SÖHNE / protected by ISO / 2434_D_1

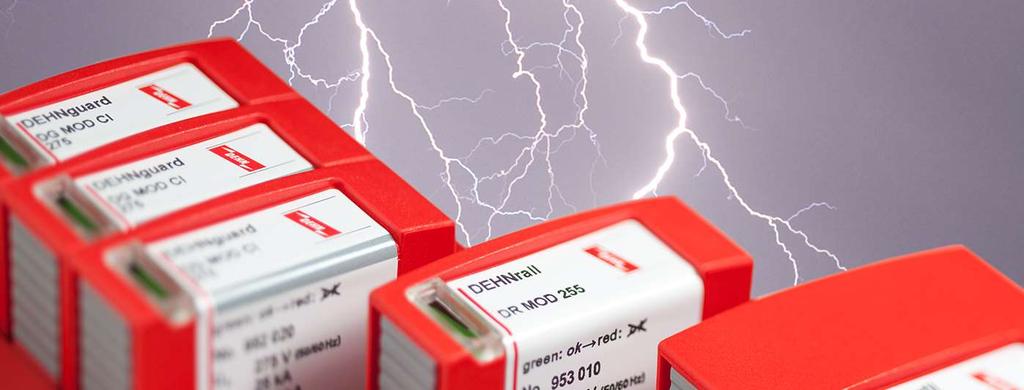

100 Ochrana před přepětím Svodiče přepětí a jejich korektní použití 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek 100

101 Ohrožení elektroinstalace Příčiny přepětí Přímý úder blesku (LEMP) galvanická vazba induktivní / kapacitní vazba 10/350µs Nepřímý úder blesku zavlečení části bleskového proudu induktivní / kapacitní vazba Přepětí (SEMP) spínací přepětí zkraty vybavení pojistek paralelní vedení vodičů 8/20µs LEMP: Lightning Electromagnetic Pulse, SEMP: Switching Electromagnetic Pulse 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 2642_D_1

102 Maximální hodnoty bleskového proudu v závislosti na hladině ochrany před bleskem - LPL První pozitivní výboj Hladina ochrany před bleskem LPL I II III-IV Impulsní proud I (ka) Spec. energie W/R (MJ/Ω) 10 5,6 2,5 Náboj Q short (C) Časový parametr T 1 /T 2 (µs/µs) 10/350 Lit.: ČSN EN Ed.2, Tab. 3 (výtah) 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 6006_D_1

103 Porovnání zkušebních impulsů Video 1 2 i [ka] Tvar vlny [µs] 10/350 8/20 i max [ka] Lit.: ČSN EN t [µs] 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 916_D_1

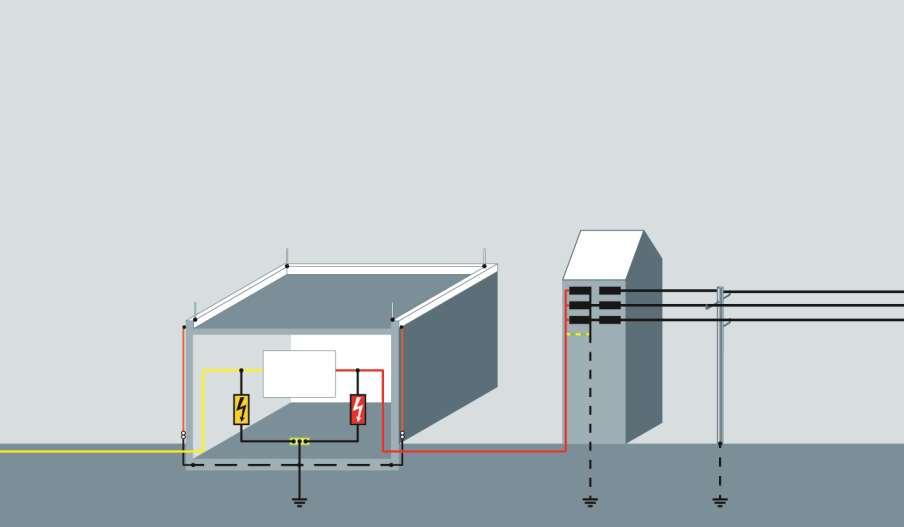

104 Vznik přepětí bleskem Přímý/blízký úder blesku: Úder do jímací soustavy Úbytek napětí na rázovém odporu země R st Indukovaná přepětí ve smyčkách Vzdálený úder blesku: Úder blesku do distribuční soustavy údery mezi mraky indukovaná přepětí Pole kanálu blesku L1 L2 L3 PEN 20 kv IT Informačně technické systémy R st Rozvody NN IT: informační techniku 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 535_D_1

105 Škody na objektu v případě zásahu bleskem sousedního objektu Výrobní objekt Kancelářská budova Stroj PC EP PC MEB HR PR MEB Server i 1 U 1 několik 100 kv i 2 U 2 několik 10 kv HR: Hlavní rozváděč PR: Podružný rozváděč 2015 DEHN + SÖHNE / protected by ISO MEB: Hlavní ekvipot. přípojnice EP: Ekvipotenciální přípojnice IP ILPC 2015 Jan Hájek / 341_D_2

106 Impulsní výdržné kategorie a nasazení svodičů přepětí Hrozí rozdíl potenciálu ~ kv 6 kv Ochranná úroveň 4 kv 2,5 kv Domácí zařízení 1,5 kv Citlivé přístroje 1,5 kv 2,5 kv 230/400 V DPS E PR Koncové zařízení Svodič 10/350 8/20 8/ DEHN + SÖHNE / protected by ISO typ 1 typ 2 typ 3 typ 3 DPS: Domovní přípojková skříň ; E: Elektroměr ; PR: Podružný rozváděč IP ILPC 2015 Jan Hájek 106 Zytková rušení nekritická pro koncové zařízení / 608_D_2

107 Impulsní výdržné kategorie a nasazení svodičů přepětí Hrozí rozdíl potenciálu ~ kv 6 kv Ochranná úroveň 1,5 kv Místo instalace velmi citlivých zařízení se posouvá k elektroměru ( Smart Grid, řízení spotřeby FV, regulace topení, ) 1,5 kv Citlivé přístroje 230/400 V HA Z UV Koncové zařízení Svodič typ 1 + typ 2 typ 2 typ 3 typ 3 DPS: Domovní přípojková skříň ; E: Elektroměr ; PR: Podružný rozváděč 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 608_D_3

108 Svodič typ 1 Historický vývoj Nyní DEHNventil typ VGA jiskřiště pralelně k varistoru vyfukující neřízené I imp = 100kA (8/80) I fi 1,5 ka U p 4 kv 2015 DEHN + SÖHNE / protected by ISO DEHNbloc typ DB jiskřiště nevyfukující neřízené I imp = 50 ka (10/350) I fi = 1,5 ka eff U p 4 kv DEHNport Maxi typ DPM 255 jiskřiště vyfukující neřízené I imp = 50 ka (10/350) I fi = 50 ka eff U p 4 kv IP ILPC 2015 Jan Hájek 108 DEHNventil typ DV modular jiskřiště (RADAX Flow) nevyfukující řízené I imp = 100 ka (10/350) I fi = 100 ka eff U p 1,5 kv / 8060_D_1

109 Svodič typ 2 Historický vývoj Nyní J 250 VA 280 VM 280 DEHNguard modular zapouzdřené jiskřiště, první svodič pro domovní instalace SiC-varistor a jiskřiště ZnO-varistor ZnO-varistor, Thermo-Dynamic Control I sn = 2 ka (10/20) I sn = 5 ka (8/20) I sn = 15 ka (8/20) I sn = 20 ka (8/20) U p 1,4 kv U p 1,9 kv U p 1,5 kv U p 1,5 kv jednodílný jednodílný jednodílný modulární 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 8060_D_2

110 Svodič typ 3 Historický vývoj Nyní HE- / TV-Protector Minimodul typ MM-NS DEHNflex DEHNrail modular Meziadaptér Instalační kanály,... Instalační kanály, instalační krabice Lišta TS 35, podružné rozváděče i s = 5 ka (8/80) i sn = 2,5 ka (8/20) I n = 2,5 ka (8/20) (DFL A) I n = 3 ka (8/20) U p 1,5 kv (1,2/50) U p 1,5 kv U p 1,25 kv U p 1,25 kv I L = 10 A I L = 25 A 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 8060_D_3

111 Red/Line Přehled sortimentu typ 1 Svodič ( 200 ka 10/350) typ 2 Svodič ( 65 ka 8/20) Svodič typ 3 ( 3 ka 8/20) Společné vlastnosti 10/350 8/20 8/20 Technologie jiskřiště Integrované předjištění druhy provedení varistor s kontrolou integrované předjištění ukazatel zatížení Patentierte SCI- Technologie druhy provedení modularita kontakt dálkové signalizace certifikáty. druhy provedení 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 9198_D_1

112 Produktlinie Svodič typ 1 speciální druhy provedení DEHNventil M DEHNgap M DEHNbloc Maxi S integrované předjištění DEHNsecure M funkce vlnolamu kombinovaný svodič svodič bleskových proudů DEHNbloc Maxi DEHNbloc Maxi NH00 DEHNventil ZP DEHNcombo YPV SCI 2015 DEHN + SÖHNE / protected by ISO DEHNsolid uzpůsobený různým napětím IP ILPC 2015 Jan Hájek 112 DEHNshield TNS / 8062_D_1

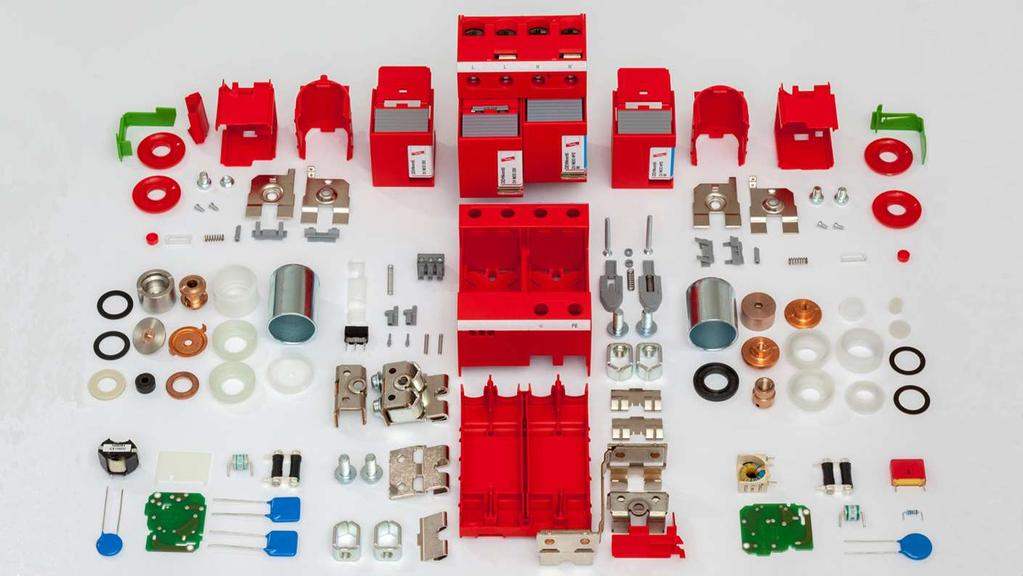

113 Svodič typ 1 s technologií jiskřiště 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 8063_D_1

114 Rozdílné technologie jiskřišť pro typ 1 Radax-Flow-Technologie Vlastnosti Velmi vysoké bleskové proudy Optimální chlazení a zhasnutí obloučku Schopnost omezení vysokého následného proudu Nevyfukující, zapouzdřené Velmi nízká ochranná úroveň Umožňuje ochranu spotřebiče Elektroda 1 Pevný plyn Elektroda 2 pro AC-Použití DEHNventil DEHNbloc M DEHNbloc Maxi Radiální a axiální tok plynu natáhne oblouček a tím ho přeruší 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 8066_D_1

115 RADAX-Flow-Technologie Výhody pro použití Zapouzdřené jiskřiště s RADAX-Flow-Technologií pro použití jako kombinovaný svodič typ 1 dle EN Vysoká schopnost svádět: Impulsní bleskový proud I imp : ka (10/350 µs) Spolehlivý provoz bez následků díky : Schopnosti omezit následný proud: 100 ka eff Spolupráci s předřazeným jištěním od 32/35* A gl/gg *DEHNventil modular = 20 A gl/gg Snížení ceny montáže díky vysokým hodnotám předjištění: I K = 100 ka eff (t a 5 s): 315 A gl/gg (L - L ): 125 A gl/g Bez toku proudu v klidovém stavu! 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 2706_D_1

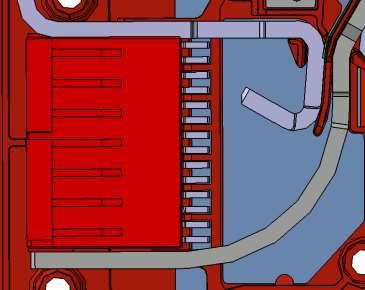

116 Rozdílné technologie jiskřišť pro Typ 1 Jiskřiště se zhášecí komorou Vlastnosti Střední bleskové proudy Velmi malé (jeden modul) Použití pro nenáročné aplikace Nevyfukující Velmi nízká ochranná úroveň Umožňuje ochranu spotřebiče Elektroda 1 Zhášecí komora Elektroda 2 pro použití v AC DEHNshield Oblouček je geometrií komory natažen do délky, rozdělen na malé části a tím se rozpadne DEHN + SÖHNE / protected by ISO IP ILPC 2014 Red/Line / 8067_D_1

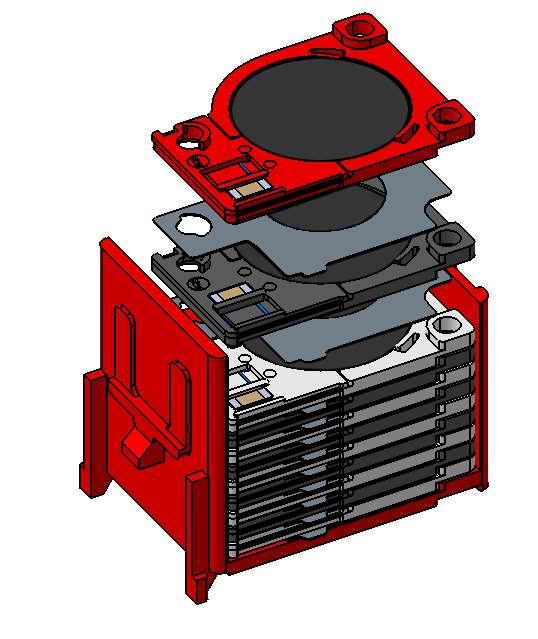

117 Rozdílné technologie jiskřišť pro Typ 1 Jiskřiště z grafitových destiček Vlastnosti Velmi vysoké bleskové proudy Rozdělení na dílčí obloučky redukuje jeho napětí Zapalovaci napětí napětí v systému Bez následného proudu Přímo koordinován se svodičem DEHNguard Nízká ochranná úroveň Elektroda Izolační destička Pouze pro použití v DC DEHNsecure 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2014 Red/Line / 8068_D_1

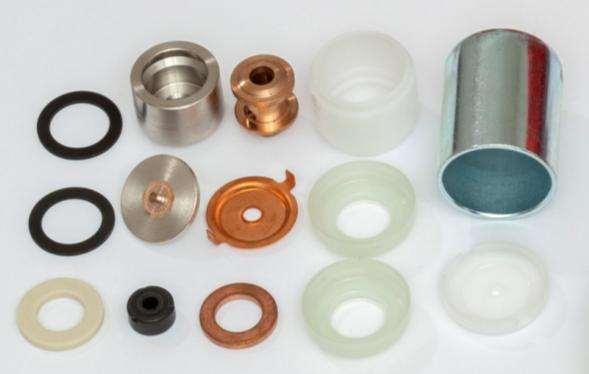

118 Technologie pro ochranu zařízení Srovnání varistoru s jiskřištěm SROVNÁNÍ varistor jiskřiště 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 8064_D_2

119 Technologie pro ochranu napájení zařízení Srovnání varistoru s jiskřištěm varistor jiskřiště zapalovací napětí U/I U I U/I I U zbytkové napětí t t 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 8065_D_1

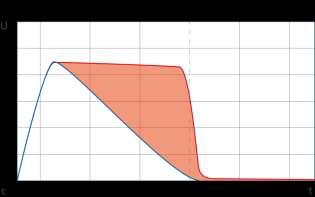

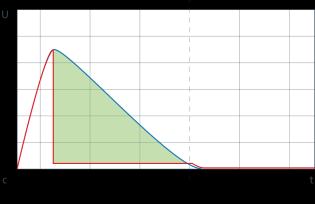

120 Konflikt mezi použitím varistoru a jiskřiště Porovnání průběhu napětí Varistor, napětím řízený odpor Jiskřiště, napětím iniciované sepnutí Přetížení koncového zařízení Žádné přetížení koncového zařízení Červená = reakce Modrá = zkušební impuls 1,2/50 dle ČSN EN DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 8112_D_1

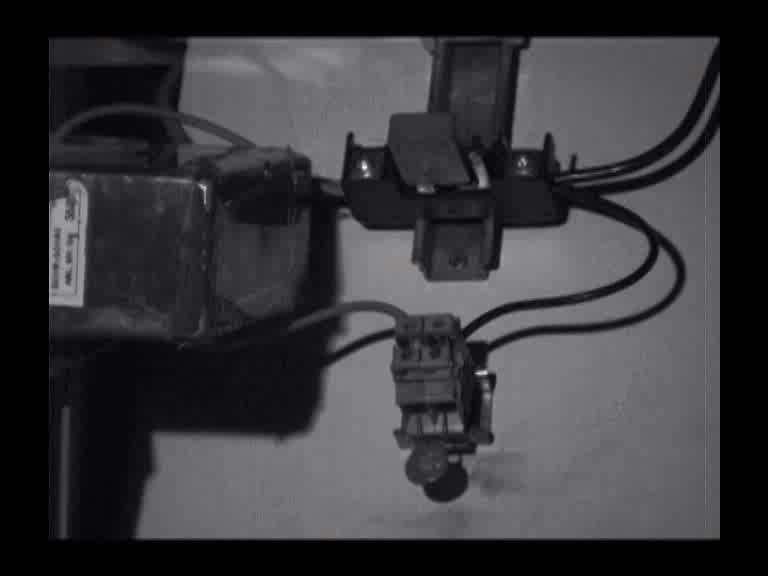

121 Konflikt mezi technologií jiskřiště a varistoru Koordinace vůči varistoru na vstupu do zařízení Koordinace varistoru typ 1 vůči varistoru na vstupu do zařízení Vysokorychlostní záznam Highspeed video Zatížení: 1,0 x limp (12,5 ka 10/350 µs) Výsledek: Zničení varistoru na vstupu do zařízení DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 6706_D_1

122 Konflikt mezi technologií jiskřiště a varistoru Koordinace vůči varistoru na vstupu do zařízení Koordinace mezi svodičem přepětí typ 1 na bázi jiskřiště k varistoru koncového zařízení Highspeedvideo Zatížení: 12,5kA (10/350µs) Výsledek: žádné přetížení 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 6706_D_2

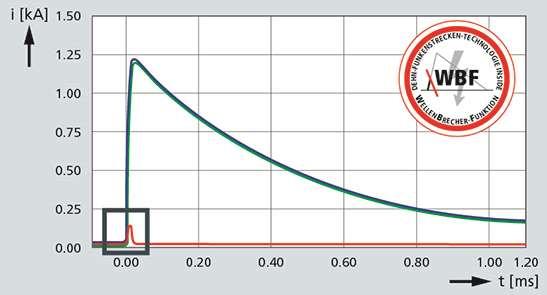

123 Konflikt mezi technologií jiskřiště a varistoru Porovnání koordinace SPD typ 1 na bázi varistoru SPD typ 1 na bázi jiskřiště E / I E / I celkový proud proud tekoucí skrz typ 1- svodič (varistor) proud tekoucí skrz koncové zařízení varistor celkový proud proud tekoucí skrz typ 1-svodič (jiskřiště) proud tekoucí skrz koncové zařízení varistor 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 8070_D_3

124 Funkce vlnolamu Díky funkci vlnolamu je impuls bleskového proudu redukován takovým způsobem, že již nepředstavuje potenciální nebezpečí pro další ochranná zařízení či spotřebiče v elektrické instalaci DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 6904_D_3

125 Funkce vlnolamu (WBF) je možná díky jiskřišti Energetická koordinace vůči dalším nasazeným stupňům ochrany. Ochrana i pro koncové spotřebiče Redukce času impulsu. Vysoká disponibilita zařízení díky schopnosti omezit i velmi vysoké bleskové proudy Až 50 ka bleskového proudu na jeden pól Nevyfukující 2015 DEHN + SÖHNE / protected by ISO IP ILPC 2015 Jan Hájek / 6904_D_2

126 ESE v roce 2017 IP ILPC 2015 Jan Hájek

127 V ČR stále platí Věstník UNMZ 1/2013 společné stanovisko Ministerstva pro místní rozvoj ČR, Ministerstva průmyslu a obchodu ČR a Úřadu pro technickou normalizaci, metrologii a státní zkušebnictví. Kde se jednoznačně říká, že ochrana před bleskem má odpovídat platné řadě norem ČSN EN

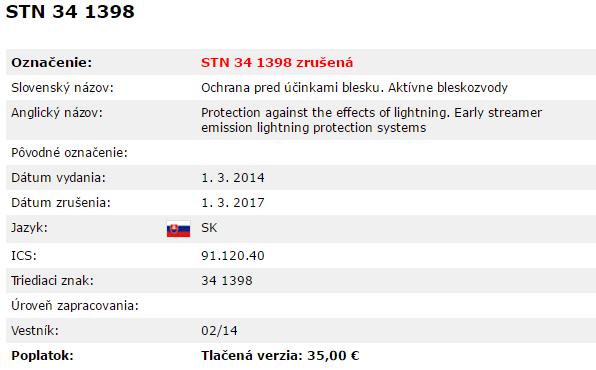

128 ESE 2017 Osud normy na aktívne bleskozvody je spečatený

129 Hlavní důvody pro zrušení: Duplicita s platnou normou EN. Špatně určený ochranný prostor Nepotvrzení předpokládané rychlosti vstřícného výboje.

130 Čo v prípade, že výboj sa bude pohybovať menšou rýchlosťou ako 1m/μs (podľa popredných odborníkov takáto možnosť nie je vylúčená)? Po dosadení nižšej rýchlosti v do vzťahu ΔL = v ΔT a následného dosadenia ΔL do vzťahu (1) bude ochranný priestor aktívneho bleskozvodu podstatne nižší. Predmetná norma nepokrýva všetky možné prírodné podmienky atmosférických výbojov, ktoré sa môžu v prírode vyskytnúť. Požiadavka: Doložiť zdroj (odbornú literatúru) pre hodnotu predpokladanej priemernej rýchlosti výboja v = 1 (m/µs), resp. na základe odbornej literatúry doložiť pre rýchlosť výboja novú hodnotu alebo interval hodnôt. Zhrnutie stanovísk k vyjadreniam k pripomienke č. 2: Nikto z oslovených zástancov aktívnych zachytávačov nedokázal predložiť relevantný dokument, ktorý by dokazoval správnosť zvolenej rýchlosti ústretového výboja 1 m/µs.

131 Výpočet polomeru ochrany Rp aktívneho zachytávača podľa normy STN : 2014 je nesprávny (podľa článku Ing. Krescanka pdf ). Požiadavka: Vyjadriť sa k výpočtu polomeru ochrany Rp, svoje tvrdenia zdôvodniť. Zhrnutie stanovísk k vyjadreniam k pripomienke č. 3: Nikto z oslovených zástancov aktívnych zachytávačov nedokázal matematicky spochybniť výpočty a taktiež nedokázal odôvodniť nesprávnosť tvrdení uvedených v článku p. Krescanka uverejneného v časopise ATP journal.

132 Správne odvodenie výpočtu polomeru ochrany R P aktívneho zachytávača 1. Úroveň fyzickej zeme R P_h1 : S 1 R P_h1 = r 1 = L 2r + L +h 1 2r h 1 2. Ľubovoľná výška nad zemou R P_h2 : h 1 h 3 h 1 h 2 SS 0 B 2 α r 1 r 3 r 2 r h 1 r h 2 r h 1 P A 2 R P_h2 = R P_h1 r 2 = R P_h1 h 2 2r h 2 3. Výška h 1 nad zemou R P_h1 : sin α = r h 1 L + r h 3 = sin α L h 1 = h 1 + h 3 R P_h1 = R P_h1 r 3 = R P_h1 h 1 2r h 1 R P_h1 C 2 Fyzická zem R P_h2 R P_h1

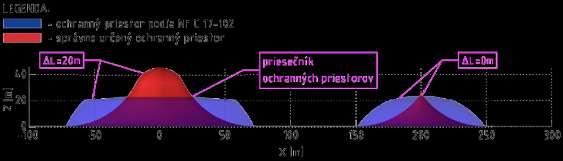

133 Model trojrozmerného ochranného priestoru aktívneho zachytávača určeného správnym spôsobom Vstupné parametre: - r = 60m (LPL IV) - h = 25m
