1 Dlouhodobá spolehlivost vzduchotěsnicíchopatření a přesnost měření vzduchotěsnosti pasivních a nulových domů Jiří Novák Stavební fakulta ČVUT v Praze Viktor Zwiener AtelierDEK

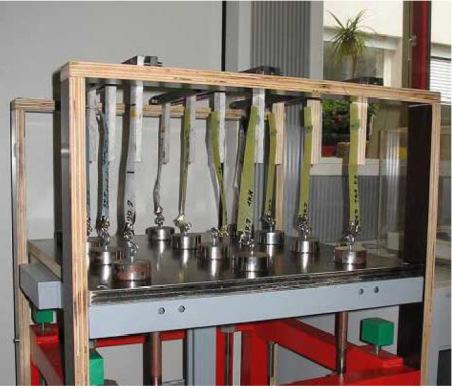

2 Ověřování dlouhodobé spolehlivosti Dílčí komponenty SVO (lep. pásky) v laboratoři urychlené stárnutí cykly teplota, RH, mech. zat. Konstrukce a jejich části (1:1) v laboratoři urychlené stárnutí cykly teplota, RH, tlak. rozdíl. Budovy in-situ přirozené stárnutí opakované měření vzduchotěsnosti v čase

3 Realizované studie Vzduchotěsnost pasivních domů Søren Peper svědomitý návrh SVO systémová řešení speciální výrobky pro SVO dlouhodobá spolehlivost nezávisí na typu konstrukce

4 Zkušenosti v ČR Měřené budovy dřevostavby systém 2x4 RD 1 RD 2 fólie + pásky RD 3 RD 4

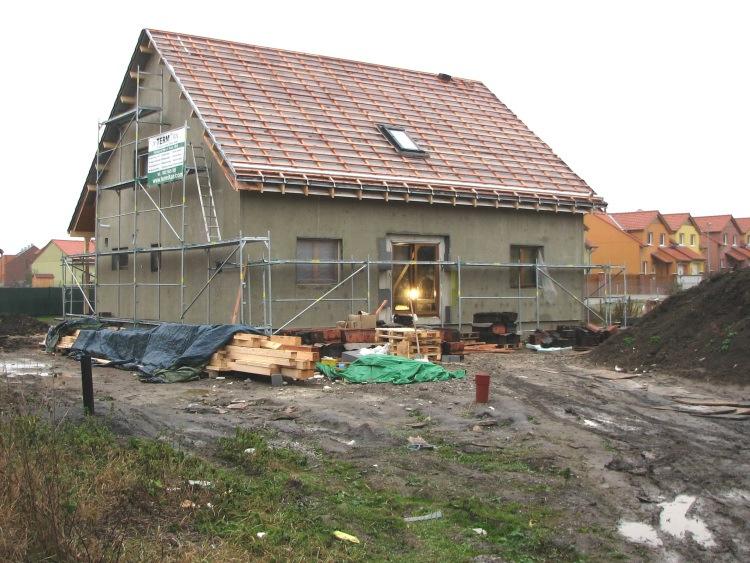

5 RD 1 Vlastnosti budovy rok výstavby 2009 běžná budova, přirozené větrání dřevostavba sloupková konstrukce realizovaná na stavbě HVV stěny: PE fólie + pásky (systém. řešení) HVV střecha: OSB + asfalt. pás (nadkrokevní tepel. izolace) HVV podlaha 1.NP -hydroizolace

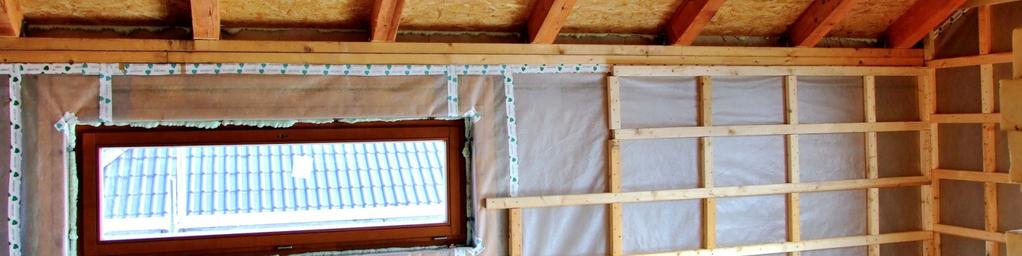

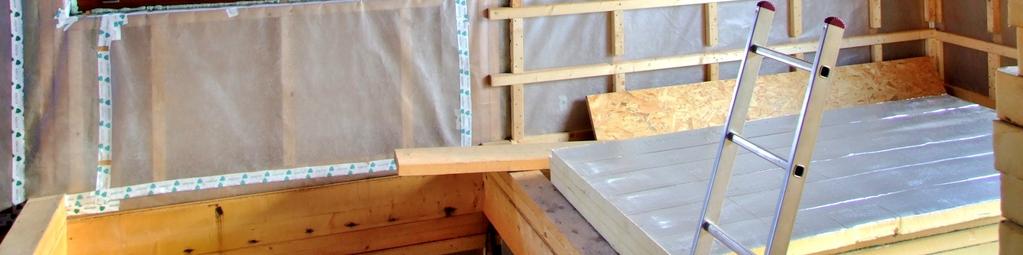

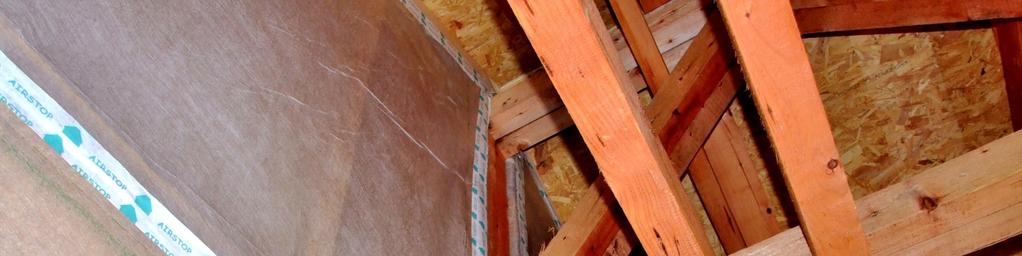

6 RD 1 Vlastnosti budovy

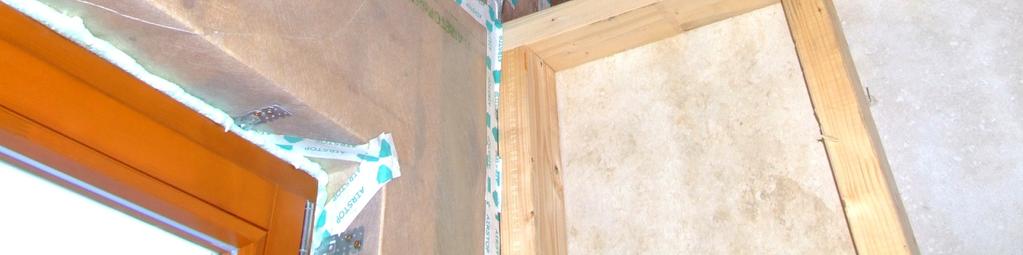

7 RD 1 Vlastnosti budovy

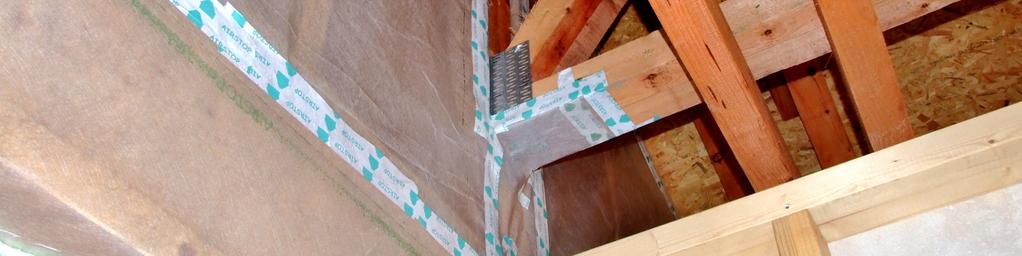

8 RD 1 Výstavba realizace SVO výstavba časová tíseň, silný tlak na rychlost bez kontrolního měření v průběhu výstavby Provoz zásahy do SVO obydlený, běžně užívaný RD páčení okna poškozené okenní závěsy bez dalších významných zásahů do SVO Provoz poruchy související se vzduchotěsností povrchová kondenzace na zasklení

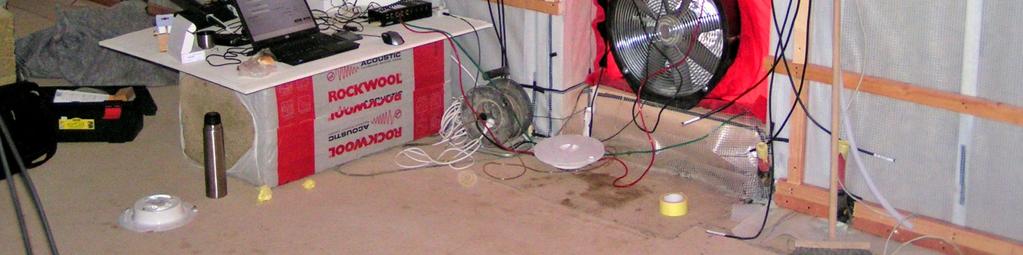

9 RD 1 Opakované měření vzduchotěsnosti AtelierDEK celkem 2 zkoušky 1. zkouška bezprostředně po dokončení budovy zkouška po 8 letech užívání budovy 2017 stejný technik stejné zařízení stejné podmínky stejná příprava budovy (metoda B podle ČSN EN 13829)

10 RD 1 Výsledky změna za sledované období: 0,14 ±0,05 h -1 konečná hodnota n 50 : 129 %počáteční hodnoty

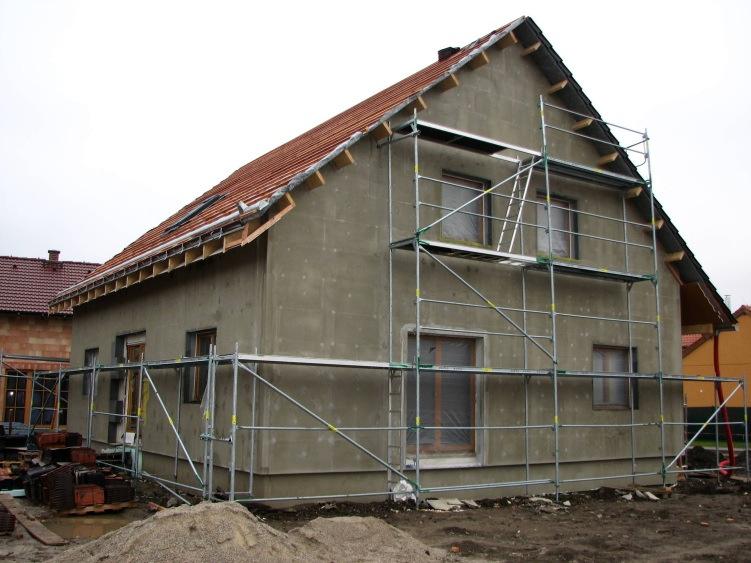

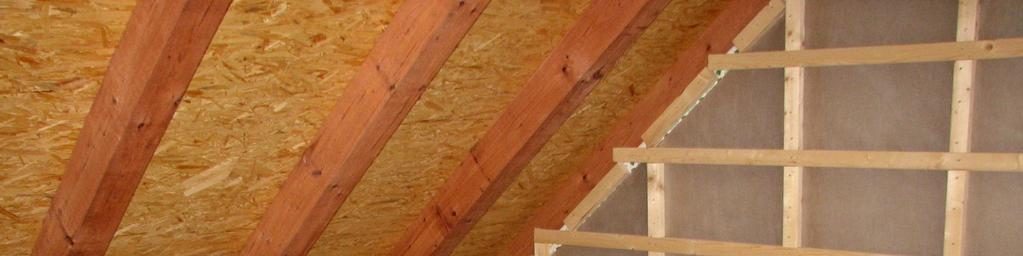

11 RD 2 Vlastnosti rok výstavby 2009 pasivní dům, mechanický VZT systém se ZZT dřevostavba sloupková konstrukce realizovaná na stavbě HVV stěny: PE fólie + pásky (systém. řešení) HVV střecha: OSB + asfalt. pás (nadkrokevní tepel. izolace) HVV podlaha 1.NP -hydroizolace

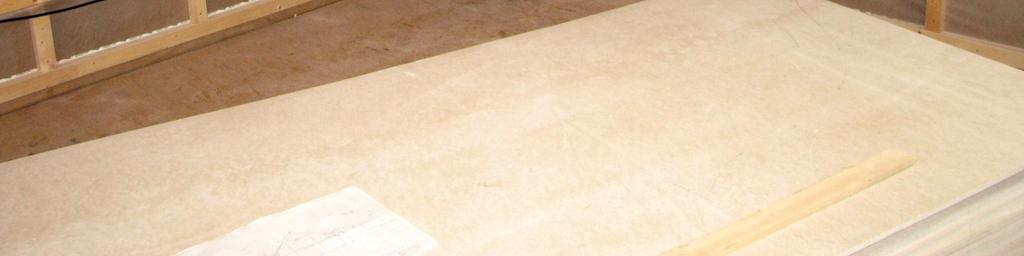

12 RD 2 Vlastnosti

13 RD 2 Výstavba - realizace SVO bez kontrolního měření v průběhu výstavby Provoz změny SVO obydlený, běžně užívaný RD po nastěhování montáž vybavení (držák TV, vestavěné skříně apod.) páčení vstupních dveří bez dalších významných zásahů do SVO Provoz poruchy související se vzduchotěsností povrchová kondenzace na zasklení po 4 letech -růst plísní koupelna, střešní okno studený průvan u vstupních dveří

14 RD 2 Opakované měření vzduchotěsnosti AtelierDEK celkem 2 zkoušky 1. zkouška bezprostředně po dokončení budovy zkouška po 8 letech užívání budovy 2017 jiný technik stejné zařízení stejné podmínky stejná příprava budovy (metoda B podle ČSN EN 13829) 2. zkouška potíže s utěsněním digestoře

15 RD 2 Výsledky změna za sledované období: 0,14 ±0,05 h -1 konečná hodnota n 50 : 200 %počáteční hodnoty

16 RD 3 Vlastnosti rok výstavby pasivní dům, mechanický VZT systém se ZZT (Koberovy) dřevostavba sloupková konstrukce realizovaná na stavbě HVV stěny: PE fólie + butyl. pásky HVV střecha: PE fólie + butyl. pásky HVV podlaha 1.NP hydroizolace HVV vnitřní strop: PE fólie + butyl. pásky / bednění OSB

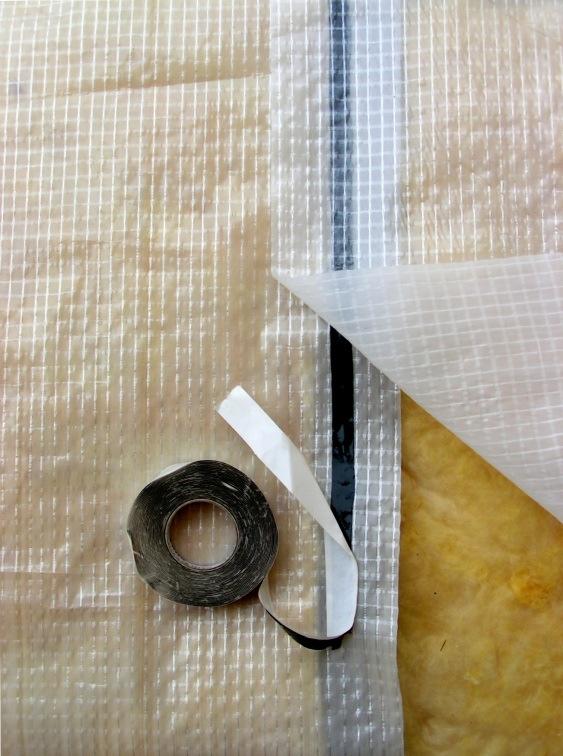

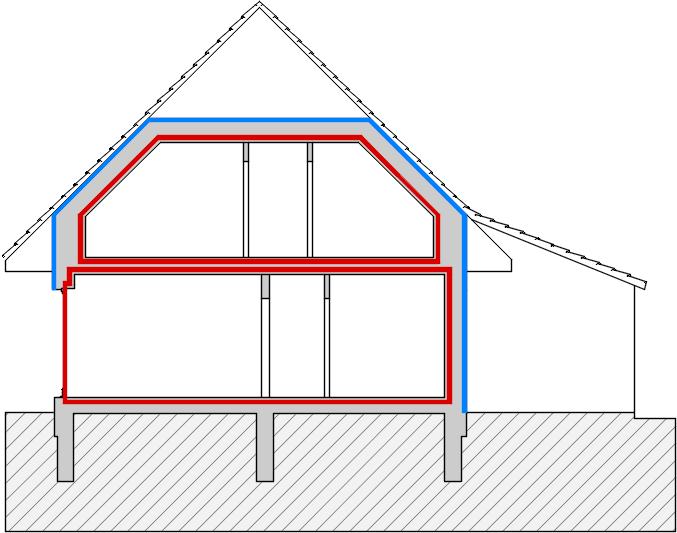

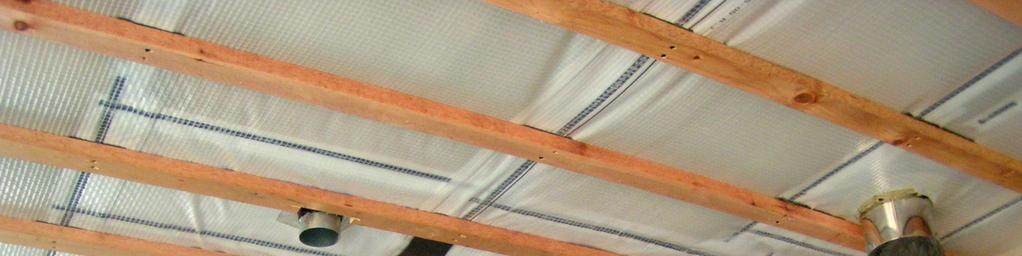

17 RD 3 SVO

18 RD 3 SVO

19 RD 3 SVO

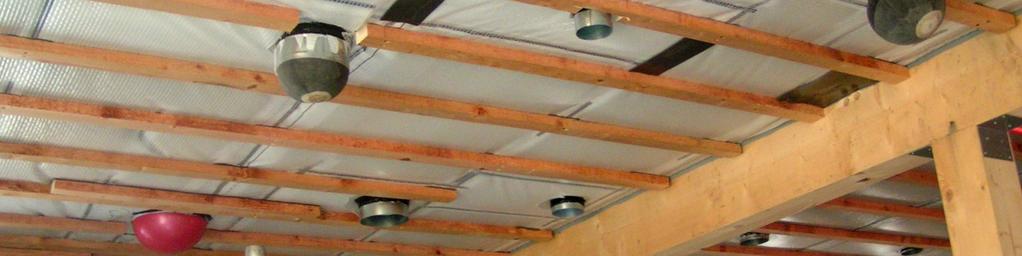

20 RD 3 SVO

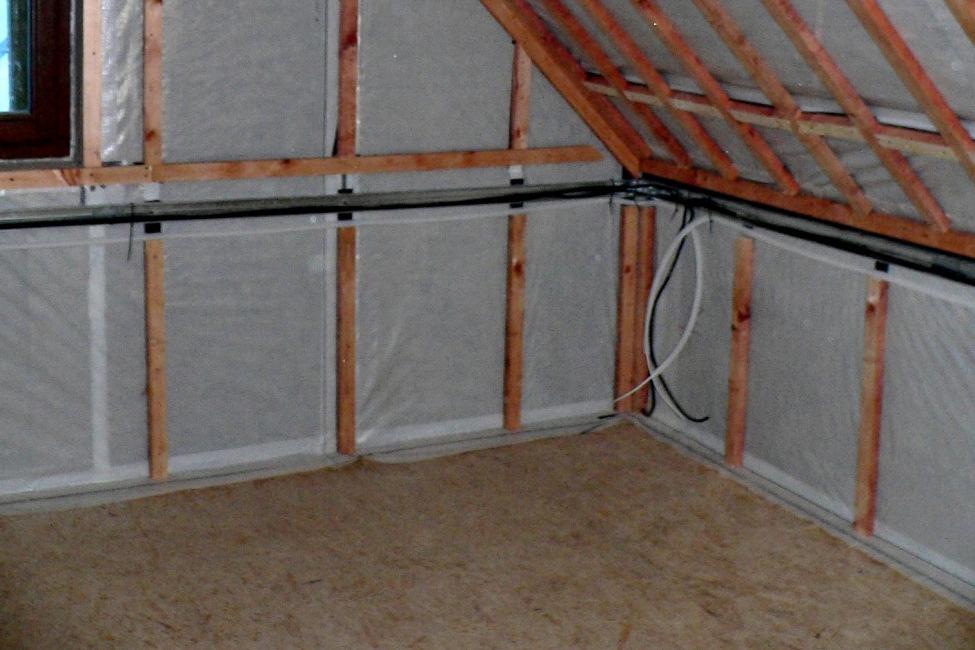

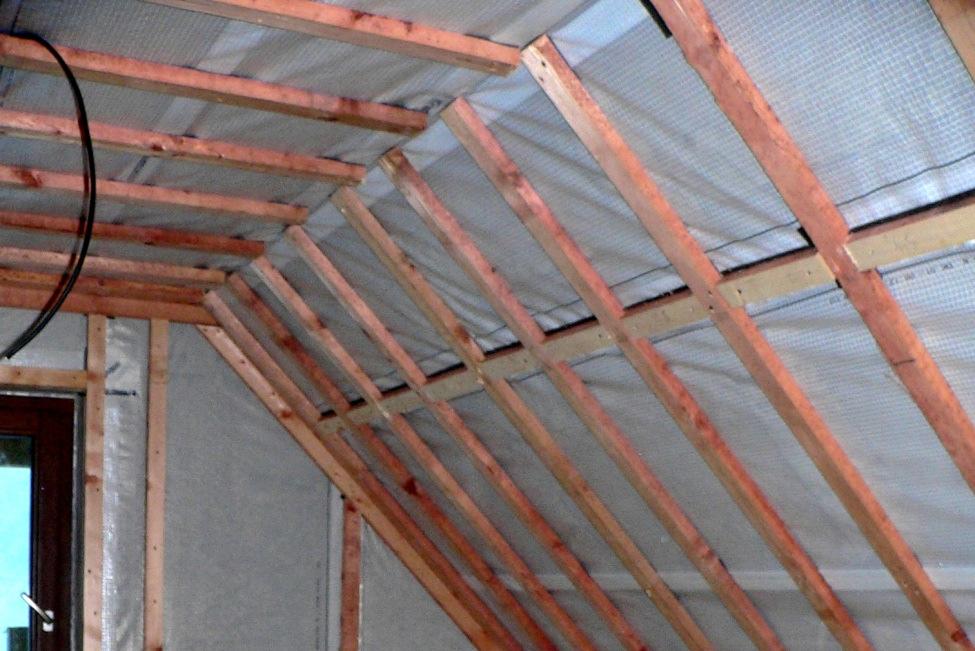

21 RD 3 SVO

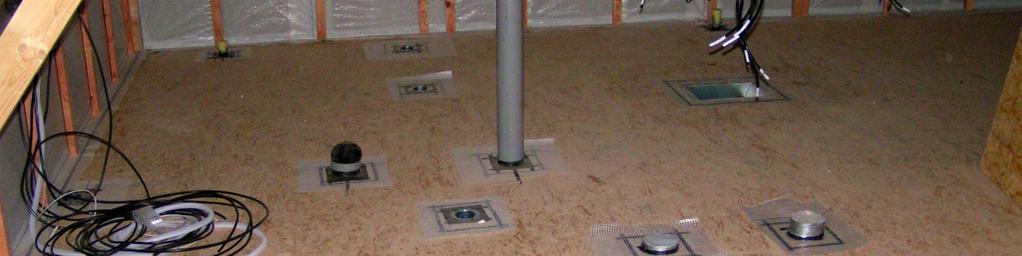

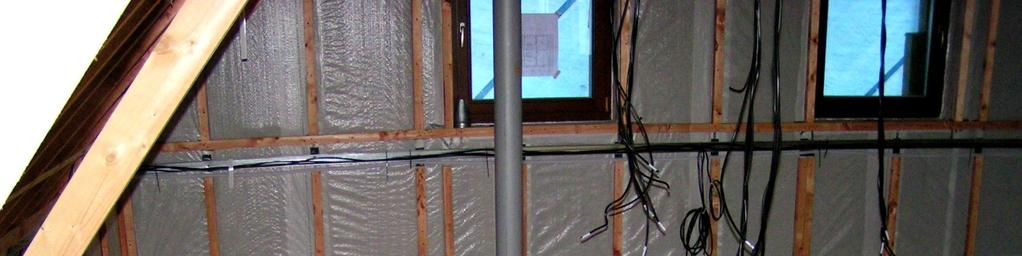

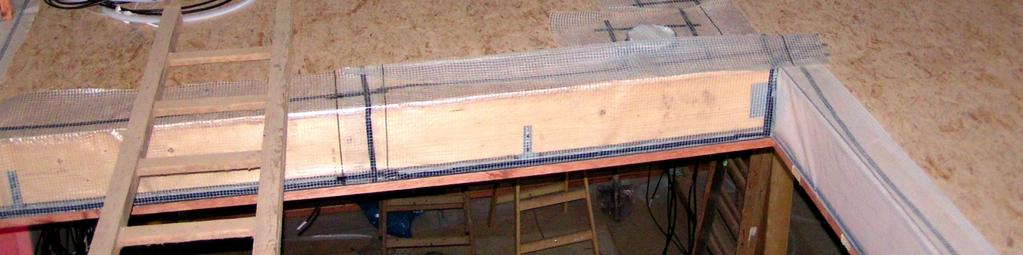

22 RD 3 SVO

23 RD 3 Výstavba realizace SVO pečlivá realizace SVO opakovaná kontrolní měření v průběhu výstavby Provoz zásahy do SVO obydlený, běžně užívaný RD po nastěhování montáž vybavení bez zásahů do SVO (pečlivě hlídáno) bez dalších významných zásahů do SVO Provoz poruchy související se vzduchotěsností netěsnosti půdní výlez, vstupní dveře

24 RD 3 Opakované měření vzduchotěsnosti Stavební fakulta ČVUT celkem 4 zkoušky 1. zkouška bezprostředně po dokončení budovy 3 zkoušky v následujících 9 letech stejný technik stejné zařízení stejné podmínky 1. zkouška dílčí odlišnosti v přípravě budovy

25 RD 3 Opakované měření příprava budovy zk. datum VZT potrubí půdní výlez utěsněny prostupy obv. stěnou utěsněno ve VZT jednotce utěsněn uzavřen

26 RD 3 Výsledky změna za sledované období: 0,20 ±0,08 h -1 konečná hodnota n 50 : 139 %počáteční hodnoty

27 RD 4 Vlastnosti rok výstavby pasivní dům, mechanický VZT systém se ZZT (Koberovy) dřevostavba sloupková konstrukce realizovaná na stavbě HVV stěny: PE fólie + butyl. pásky HVV střecha: PE fólie + butyl. pásky HVV podlaha 1.NP hydroizolace HVV vnitřní strop: PE fólie + butyl. pásky / bednění OSB

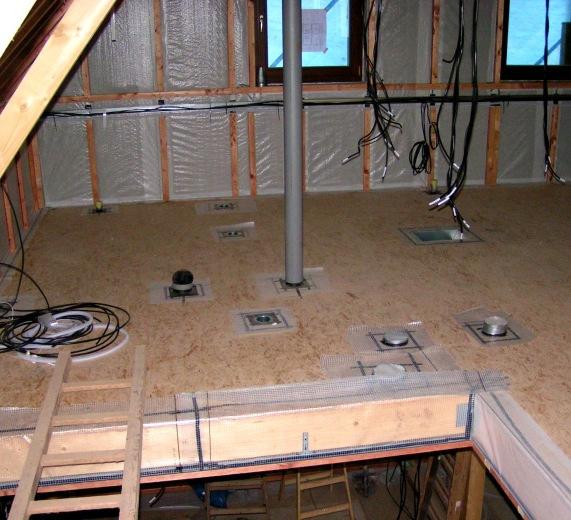

28 RD 4 SVO stejně jako RD 3

29 RD 4 Výstavba realizace SVO pečlivá realizace SVO opakovaná kontrolní měření v průběhu výstavby Provoz zásahy do SVO vzorový dům -neobydlený po dokončení bez vybavení (nábytek, kuch. linka...) od r pravidelná srovnávací měření ABD.CZ 2016 modernizace + dovybavení Provoz poruchy související se vzduchotěsností mravenci... jiné poruchy nepozorovány (budova neobydlena...)

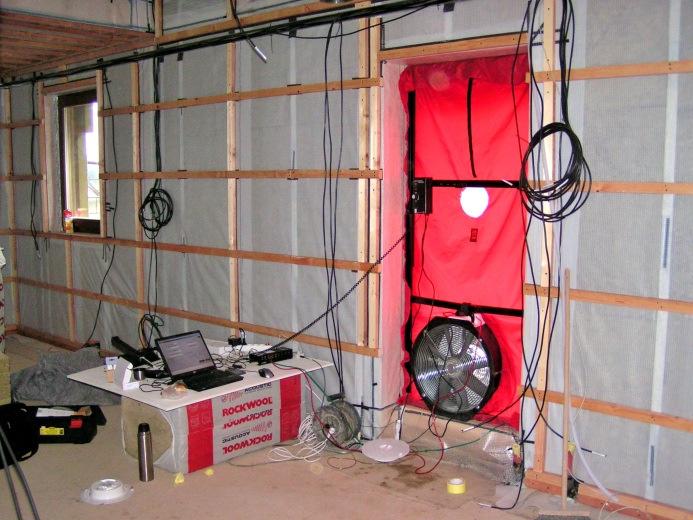

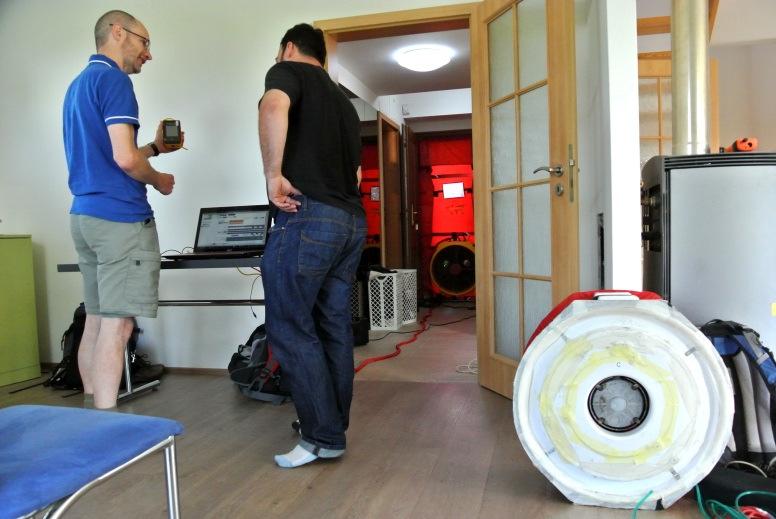

30 RD 4 Srovnávací měření Asociace Blower Door CZ od r a více zkoušek vzduchotěsnosti během 2 dnů zvýšené, cyklické zatížení SVO urychlené stárnutí...

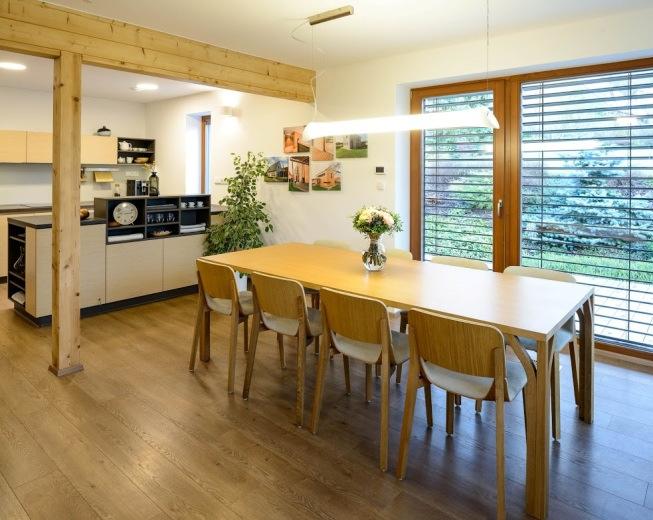

31 RD 4 Modernizace 2016 demontáž podlahy, dotěsněn det. napojení obv. stěny nové osvětlení zásah do HVV vnitřního stropu el. ovládání venk. žaluzií -zásah do HVV obv. stěny tepel. čerpadlo prostupy skrz HVV obv. stěny kuchyňská linka vestavěný nábytek obv. stěna z hliněných panelů

32 RD 4 Opakované měření vzduchotěsnosti Stavební fakulta ČVUT celkem 6 zkoušek 1. zkouška bezprostředně po dokončení budovy 5 zkoušek v následujících 10 letech stejný technik stejné zařízení (kromě zk. 6) stejné podmínky dílčí odlišnosti v přípravě budovy rekonstrukce v r. 2016

33 RD 4 Opakované měření příprava budovy zk. datum komín. průduch utěsněn utěsněn bez úprav utěsněn VZT potrubí půdní výlez utěsněny prostupy obv. stěnou utěsněno ve VZT jednotce utěsněn uzavřen

34 RD 4 Výsledky změna za sledované období: 0,20 ±0,07 h -1 konečná hodnota n 50 : 138 %počáteční hodnoty

35 Souhrnné výsledky Intenzita výměny vzduchu n 50 [h -1 ] po dokončení po 3 letech po 8 až 10 letech RD 1 0,48 ±0,03 h % RD 2 0,14 ±0,01 h % --- 0,62 ±0,04 h % --- 0,28 ±0,02 h % RD 3 0,51 ±0,06 h % RD 4 0,53 ±0,06 h % 0,67 ±0,05 h % 0,72 ±0,08 h % 0,71 ±0,05 h % 0,73 ±0,03 h %

36 Závěry Vyhodnocení dlouhodobé spolehlivosti u všech budov došlo ke zhoršení vzduchotěsnosti v čase n 50 vzrostla u všech budov přibližně stejně bez ohledu na počáteční hodnotu zhoršení není dramatické... (vzrůst n 50 o 0,14 0,20 h -1 ) k největšímu vzrůstu došlo v prvních 3 letech poté se n 50 příliš nemění (rozdíly menší než nejistota měření) zhoršení v prvních 3 letech: - nemusí souviset se zásahy uživatelů (RD 4...) - zřejmě není důsledkem stárnutí prvků SVO (viz vývoj po 3 letech) SVO může být dlouhodobě spolehlivý (zhoršování vzduchotěsnosti po prvních 3 letech neprůkazné)

37 Závěry Možné příčiny dosažených výsledků návrh: - jasný koncept SVO (RD 1, 2, 3, 4) - vyřešené detaily (RD 3, 4) výstavba: - použití systémového řešení (RD 1, 2, 3, 4) - pečlivá realizace, průběžná kontrola (RD 3, 4) - pojištění spojů fólie latěmi (RD 1, 2, 3, 4) Doporučení pro dosažení dlouhodobé spolehlivosti snaha o co nejlepší počáteční výsledek (podle známých pravidel pro návrh a výstavbu SVO) pojistit realizovaná VO (např. spoje fólie...)

38 Závěry Možné příčiny postupného vzrůstu n 50 obvyklé počáteční deformace dřevěné nosné konstrukce (sedání, změna tepelného a vlhkostního režimu...) zásahy uživatelů po nastěhování (montáž vybavení...) obvyklé stárnutí prvků SVO (chemické, mechanické) první 3 roky po dokončení obvyklé stárnutí prvků SVO (chemické, mechanické) v dalších letech

39 Přesnost měření vzduchotěsnosti Srovnávací měření A.BD.CZ ucelený systém kontroly kvality kontrola stavu vybavení kontrola kalibrace přístrojů kontrola způsobilosti technika kontrola spolehlivosti výsledku Výsledky rok počet účastníků směrodat. odchylka 19.5 m 3 /h 7.8% 15.2 m 3 /h 5.5% 15.7 m 3 /h 6.6% 17.4 m 3 /h 6.0% 8.99 m 3 /h 4.0% 10.7 m 3 /h 4.4%

40 Děkuji za pozornost Otázky? Jiří Novák Stavební fakulta ČVUT v Praze Poděkování: poskytnutí budov pro experimentální činnost
