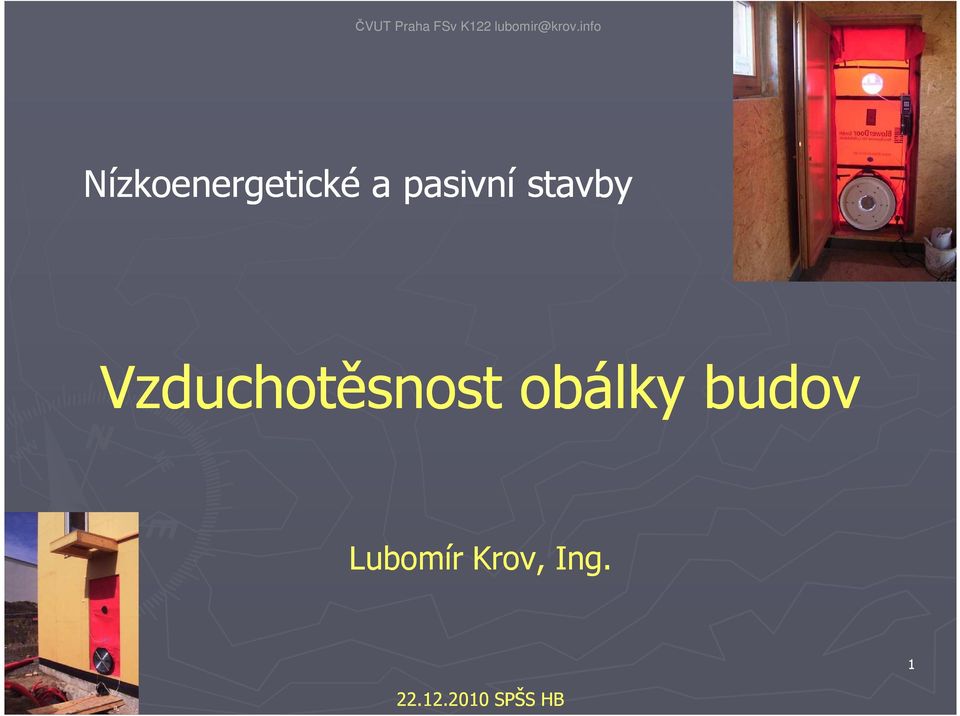

1 Nízkoenergetické a pasivní stavby Lubomír Krov, Ing SPŠS HB

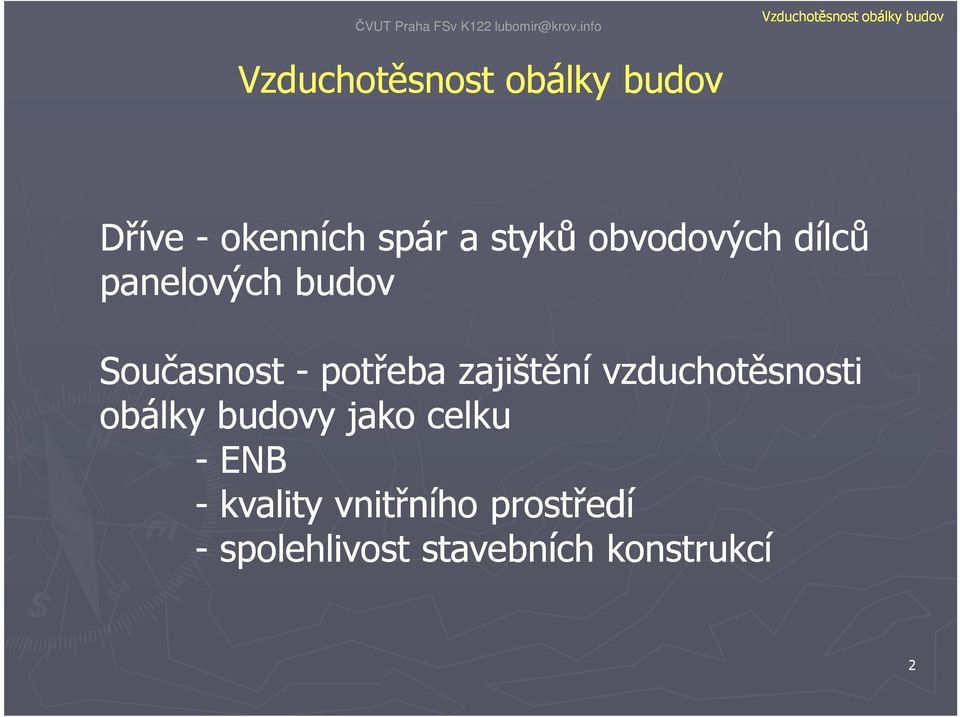

2 Dříve - okenních spár a styků obvodových dílců panelových budov Současnost - potřeba zajištění vzduchotěsnosti obálky budovy jako celku - ENB - kvality vnitřního prostředí - spolehlivost stavebních konstrukcí 2

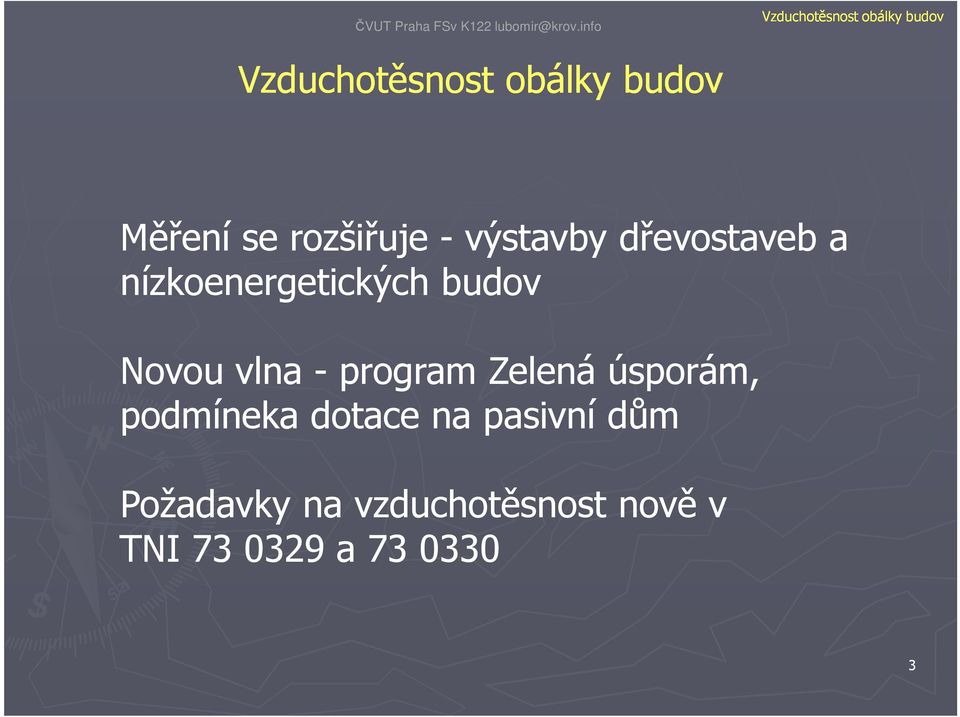

3 Měření se rozšiřuje - výstavby dřevostaveb a nízkoenergetických budov Novou vlna - program Zelená úsporám, podmíneka dotace na pasivní dům Požadavky na vzduchotěsnost nově v TNI a

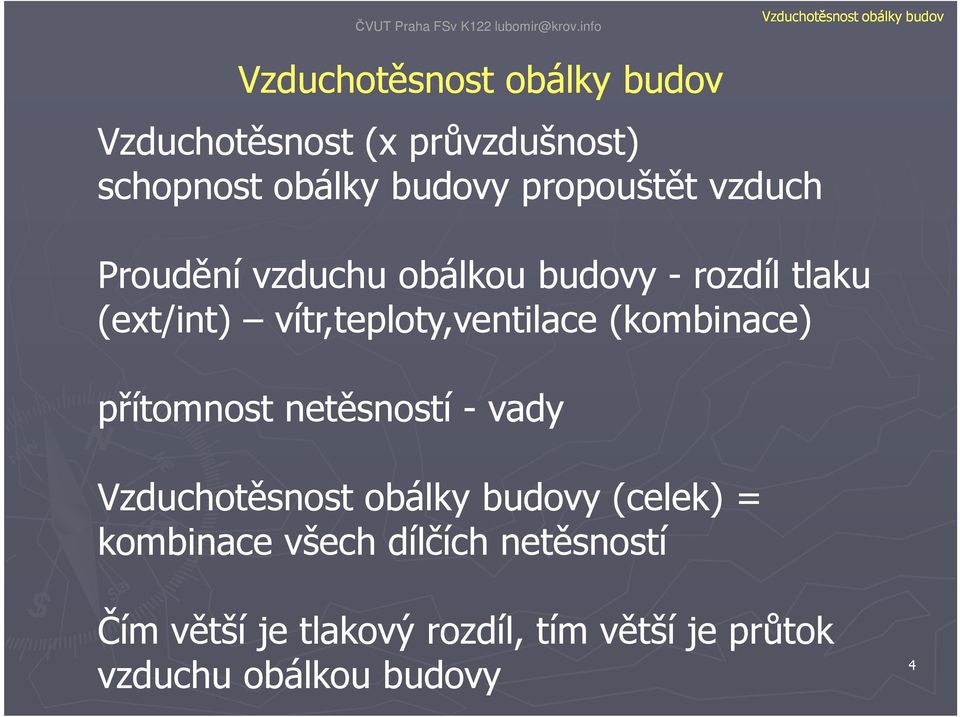

4 Vzduchotěsnost (x průvzdušnost) schopnost obálky budovy propouštět vzduch Proudění vzduchu obálkou budovy - rozdíl tlaku (ext/int) vítr,teploty,ventilace (kombinace) přítomnost netěsností - vady y (celek) = kombinace všech dílčích netěsností Čím větší je tlakový rozdíl, tím větší je průtok vzduchu obálkou budovy 4

5 Nežádoucí netěsnosti - růst plísní - tepelná ztráta (povrchů/prostředí) - kondenzace (v mater/na povrchu) Norma vyřeší podrobně - požadavek nulová průvzdušnost spár (mimo funkčních spár oken) každá netěsnost je nepřípustná 5

6 Stanovení netěsnosti spár - holé ruce - anemometr - termovizní kamera - kouř Je potřeba diference tlaků mezi int. a ext. zařízení blower-door 6

7 Problematika - materiál 7 Stavební pozemek Uložení kanalizace

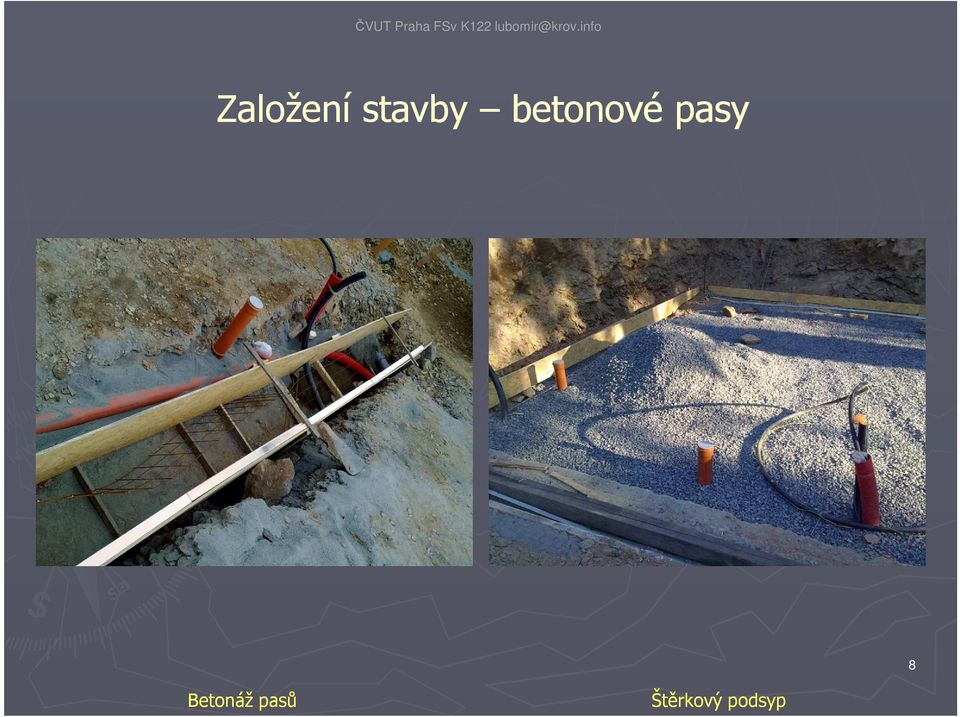

8 Založení stavby betonové pasy 8 Betonáž pasů Štěrkový podsyp

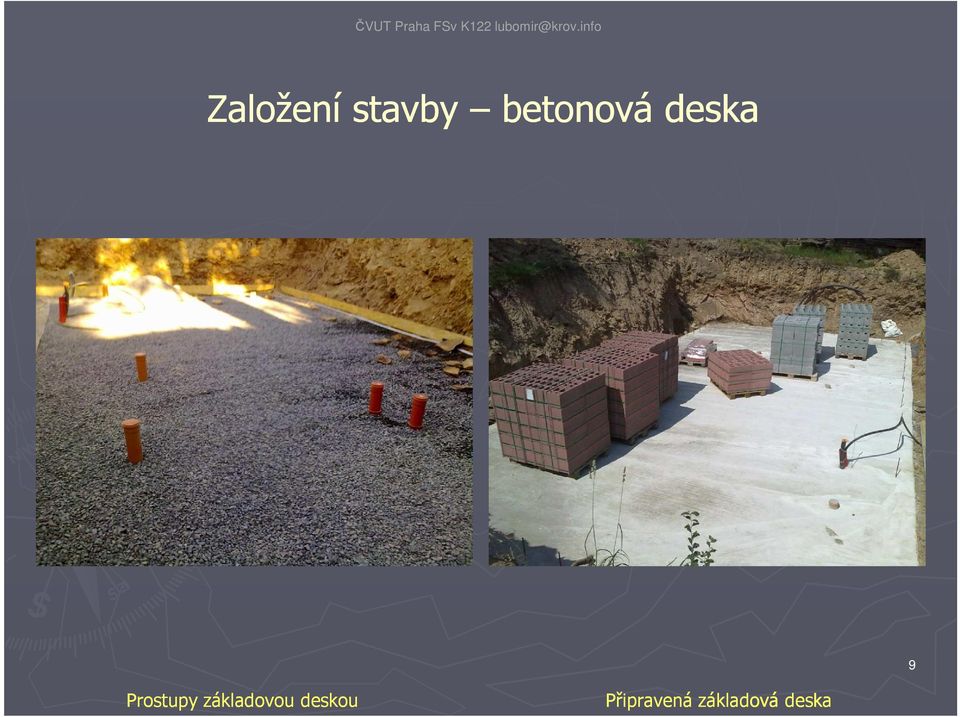

9 Založení stavby betonová deska 9 Prostupy základovou deskou Připravená základová deska

10 Suterénní zdivo tvárnice ztraceného bednění 10 Tvárnice ztraceného bednění Natavení hydroizolační vrstvy

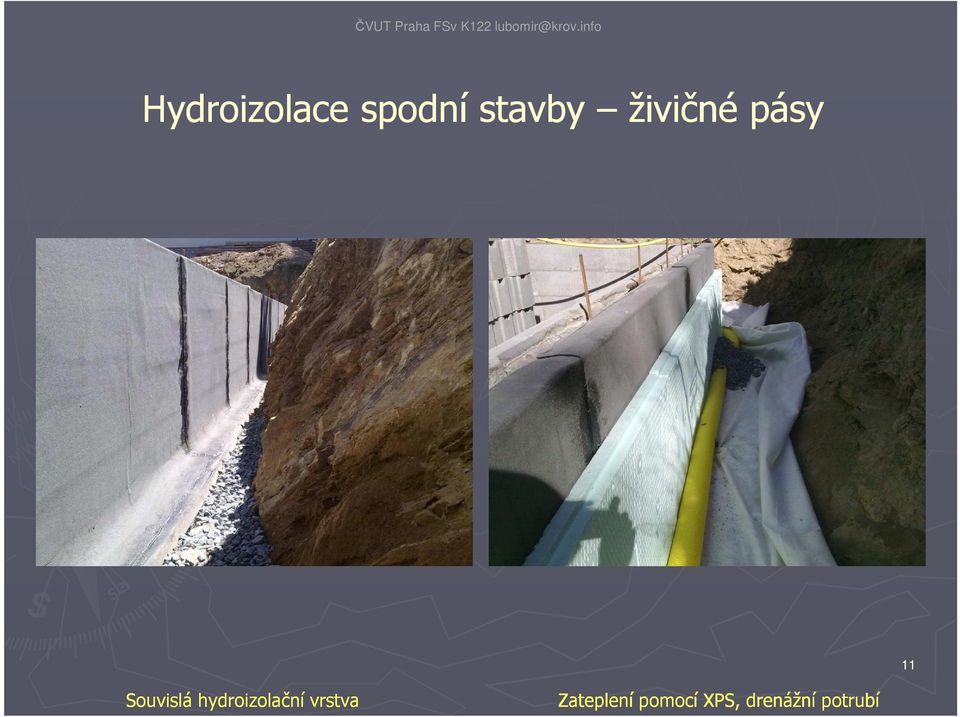

11 Hydroizolace spodní stavby živičné pásy 11 Souvislá hydroizolační vrstva Zateplení pomocí XPS, drenážní potrubí

12 Suterén silikátové materiály 12 Vyzdívání suterénu tvarovkami BEST Stropní nosníky

13 Suterén silikátové materiály 13 Rozmístění stropních nosníků Osazení stropních vložek BEST

14 Suterén silikátové materiály 14 Osazení stropních vložek BEST Vyskládaná stropní konstrukce

15 Suterén silikátové materiály 15 Bednění bet. schodiště Armování žb. věnce

16 Suterén silikátové materiály 16 Vyztužení stropní desky KARI sítě Vyztužování deskového schodiště

17 Suterén silikátové materiály 17 Betonování stropní desky Betonovací koš 0,75 m3

18 Suterén silikátové materiály 18 Hotová stropní deska Ošetřování betonu

19 Návaznost technologií živičná hydroizolace 19 Natavená hydroizolace pod prahy stěn Sestavená obvodová stěna

20 Nosná konstrukce KVH řezivo 20 Zavětrování stěny Vztyčení stěn

21 Kotvení chemické kotvy 21 Kotvení stěn uhelníky+závitové tyče Aplikace chemické malty

22 Limitní hodnoty průvzdušnosti n 50,N jsou v ČSN - obtížná dosažitelnost velmi nízkých hodnot n 50 RD nevýhodný poměr - objem budovy / plocha obálky A/V [m2/m3] Zelená úsporám je - splnění požadavků na vzduchotěsnost podle TNI a nutnou podmínkou pro přidělení dotace na novostavbu v pasivním standardu! 22

23 Doporučené hodnoty intenzity výměny vzduchu n 50,N podle ČSN Větrání v budově n 50,N [h -1 ] Přirozené nebo kombinované 4,5 Nucené 1,5 Nucené se zpětným získáváním tepla 1,0 Nucené se zpětným získáváním tepla v budovách se zvláště nízkou potřebou tepla na vytápění (pasivní domy) 0,6 23

24 Těsnost parobrzdy PUR lepidlo D4 24 Vnitřní záklop OSB parobrzdná vrstva Lepení veškerých spár OSB

25 Parobrzdná vrstva OSB desky 25 Kotvení OSB pomocí sponek Dokončené stěny 1NP

26 Stropní konstrukce KVH řezivo 26 Stropní nosníky Vyblokování nad budoucími příčkami

27 BOZP 27 bezpečný úhel hřebíkovací pistole bezpečná práce ve výškách?

28 Záklop stropní konstrukce OSB desky 28 osazené stropní nosníky nad 1NP Záklop stropu lepené a sponkované OSB desky

29 Nosná konstrukce KVH řezivo 29 Rámy stěn 2NP Vyrámované 2NP

30 Parobrzdná vrstva - OSB 30 Vnitřní záklop OSB parobrzdná vrstva Dokončené stěny 2NP

31 Střešní konstrukce KVH řezivo 31 Osazení stropních nosníků Kotvení nosníků k nosným stěnám

32 Dostatečné zateplení - PAD 32 Detail OSB Podvěšení střešních nosníků

33 Parobrzdná vrstva - OSB 33 Záklop střešní kce - OSB parobrzdná vrstva Zaklopená střešní konstrukce

34 Provětrávaná střešní kce. difuzní otevřenost 34 Zateplení střešní konstrukce Pojistná hydroizolace - paropropustná

35 Těsnění výplní otvorů okenní pásky Osazení okenních otvorů Vnitřní a vnější těsnící pásky Vnější těsnící pásky 35

36 Difúzně otevřená kce. Steico Zateplení obvodových stěn Minerální izolace Zateplení obvodových stěn Dřevovláknité izolační desky 36

37 Těsnění výplní otvorů okenní pásky 37 Vnější těsnící pásky Přetažení izolace přes rámy oken

38 Projevy a důsledky netěsností - nežádoucí neřízené proudění vzduchu mimo rozvody a regulační prvky větracího systému - Při správném řešení a provozování větracího systému není tento přístup v rozporu s hygienickými předpisy - Infiltrace okenními spárami a dalšími netěsnostmi není hygienicky dostatečný způsob větrání 38

39 Důsledky?: - snížení účinnosti větracího systému (rekuperce) - zvýšená tepelná ztráta budovy - kondenzace uvnitř konstrukcí - intenzivní transportem vlhkosti - urychlení degradačních procesů v okolí netěsnosti a snížení životnosti celé konstrukce - snížení kvality vnitřního prostředí vlivem proudícího chladného vzduchu - snížení teploty vnitřního povrchu v místě netěsnosti (riziko povrchové kondenzace) - zhoršení akustických vlastností konstrukce 39

40 Těsnost spár těsnící tmely a pásky 40 Těsnění spár pomocí tmelů Těsnění pomocí pásek

41 Vzduchotěsnící opatření = vždy ucelený systém! - návrh - všechny fáze projektové přípravy hlavní konstrukční zásady návrhu: - jasné vymezení vzduchotěsnící vrstvy v každé obalové konstrukci - volba vzduchotěsného materiálu pro tuto vrstvu - zajištění spojitosti vzduchotěsné vrstvy - minimalizace prvků prostupujících vzduchotěsnou vrstvou - zajištění vzduchotěsného napojení vrstev na navazující a prostupující prvky-okna, potrubí, atd. 41

42 Sortiment těsnící tmely a pásky Lepící okení páska AIRSTOP FLEX (š mm) AIRSTOP kabelová manžeta 8-12 mm 42 Lepící flexibilní páska AIRSTOP FLEX (š mm) Těsnící a lepící hmota AIRSTOP sprint

43 Těsnost spár těsnící pásky 43 Plnoplošné přilepení těsnících pásek Rozvody vzduchotechniky

44 Problematika - materiál 44 PŘED PO

45 - Hodnota n 50 umožňuje vzájemně porovnávat vzduchotěsnost různých budov - Průtok vzduchu netěsnostmi při referenčním tlakovém rozdílu na jednotku objemu budovy - Hodnota V 50 se zjišťuje měřením 45

46 Měření průvzdušnosti 46 Osazení ventilátoru Osazení ventilátoru

47 Měření průvzdušnosti 47 Dotěsnění defektů Měření netěsností

48 metoda A měření budovy v provozním stavu (větrací otvory v obálce budovy, okna a větrací mřížky se uzavřou, ostatní záměrné otvory, například komíny, odvětrání kanalizačního potrubí apod. se ponechají ve stavu typickém pro období, kdy je v provozu systém vytápění nebo chlazení metoda B měření vzduchotěsnosti obálky budovy (větrací otvory v obálce budovy se uzavřou ostatní záměrné otvory se utěsní) 48

49 Nejčastější typy netěsností: -defekty hlavní vzduchotěsnící vrstvy (poškození, necelistvost) - styk podlahy na terénu/obv. stěny/strop - připojovací spára oken (int./ext. - záměna) - montážní otvory v panelech dřevostaveb - prostupy instalací, stav. prvků - rozvody procházející podlahou na terénu - prostupy rozvodů obvodovými konstrukcemi - funkční spára oken - nadokenní roletové boxy - pláště vícevrstvých komínů 49

50 50

51 51

52 52

53 Vzduchotěsnost OSB desek? Zlepšení vlastností parobrzdné vrstvy stěny Zlepšení vlastností parobrzdné vrstvy Střešní plášť 53

54 Měření průvzdušnosti RD Praha západ 54

55 ČVUT Praha FSv K122 Půdorys 1NP 55

56 ČVUT Praha FSv K122 Půdorys 2NP 56

57 57 Vzduchotěsná textilie Teleskopický ocelový rám

58 58 Externí senzory Měřící sestava

59 59 Druhy spar Hrubá diagnostika

60 60 Ukládání naměřených hodnot Komplikované detaily

61 61

62 62

63 63

64 Pro zpracování textu byly použity informační zdroje a články: Novák, J.: Vzduchotěsnost obvodových plášťů budov, Grada Publishing, Praha Ing. Jiří Novák, Ph.D - Ing. Viktor Zwiener, Ph.D. Fotoarchiv - Cambium-Project s.r.o. ČVUT Praha FSv K122 lubomir@krov.info 64
