1 KNX LOGO! univerzální KNX/ EIB zařízení Siemens s.r.o siemens.cz/micro

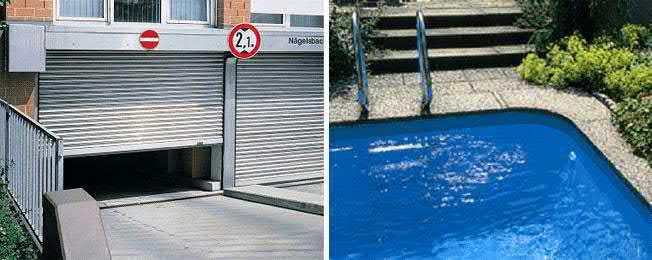

2 Technologie budov standardní použití LOGO! bez CMK2000 Dveře, brány, garáže Automatické otevírání bran a vrat Řízení více vrat a bran Řízení dopravní signalizace Časová závislost Rodinné domy. Pumpy, čističky, nádrže na vodu Čas a den, vlhkost Sledování teploty

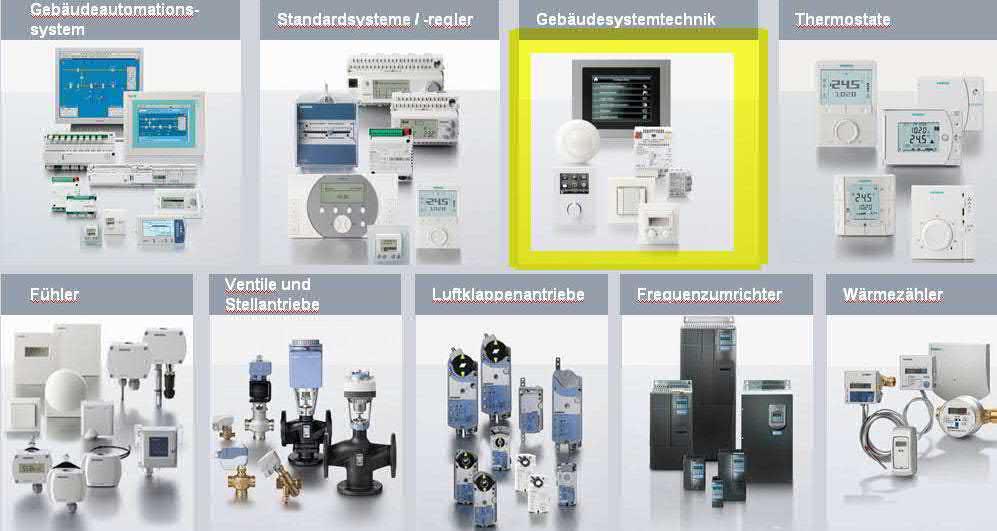

3 Přehled portfolia BT Automatizace budov Standardní systémy a kontroléry Pokojové jednotky Termostaty Senzory Ventily HVAC Měniče Kalorimetry

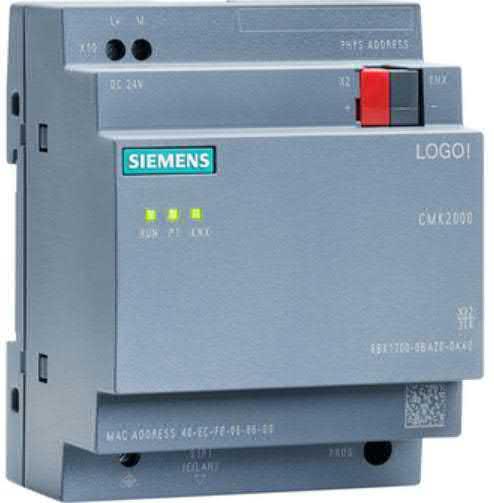

4 LOGO! modul CMK2000 LOGO! CMK 2000 Funkce Komunikace LOGO!8 do domovního systému KNX benefits LOGO! velice levný kontrolér a IO pro KNX. Připojení LOGO-KNX pomocí ethernetu Využití kompletních možností LOGO!8 50 komunikačních objektů v ETS Přístup k markerům a paměti VM Komunikační objekty nezávislé na IO Možnost využití funkcí z logo (čítače, hodiny,...) Synchronizace data a času Stejný čas na všech připojených zařízeních

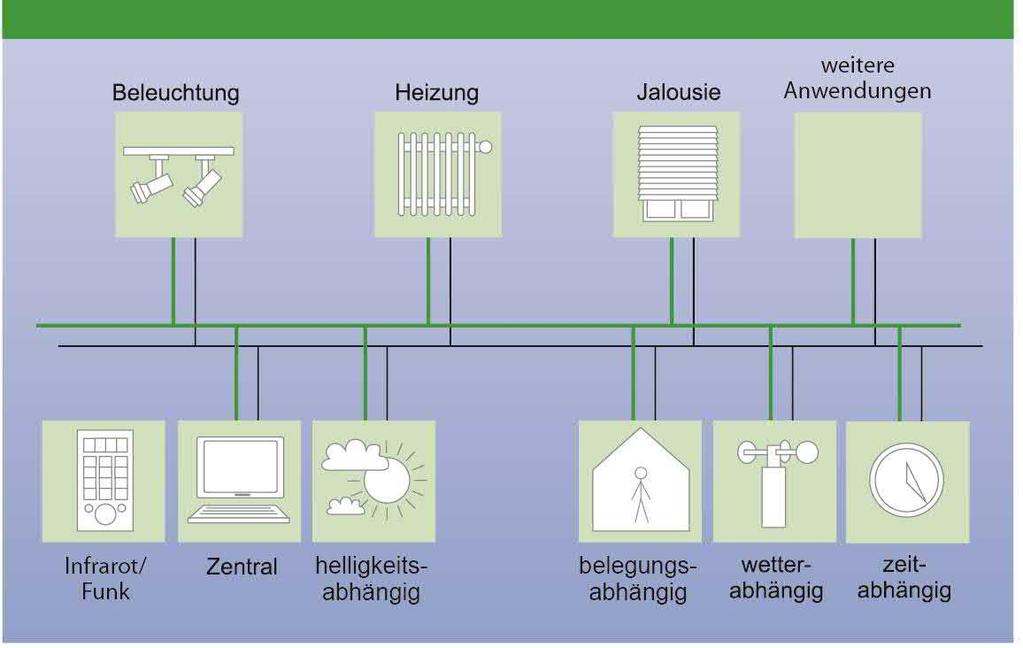

5 Základní princip KNX Aktuátory (řízené prvky) Infrared / radio Světla Topení Žaluzie centrála Sluneční svit Lokalizace Meteo Čas 4 Otevřený standardizovaný systém 4 Integrace do různých oblastí 4 Produkty od více výrobců 4 Různé druhy spojení TP, RF, PL, IP Senzory (řídící prvky)

6 Typické příklady nasazení Světla Stínění a žaluzie Zabezpečení Energy Management HVAC Monitoring Vzdálená správa Metering Audio/Video Control Bílá technika

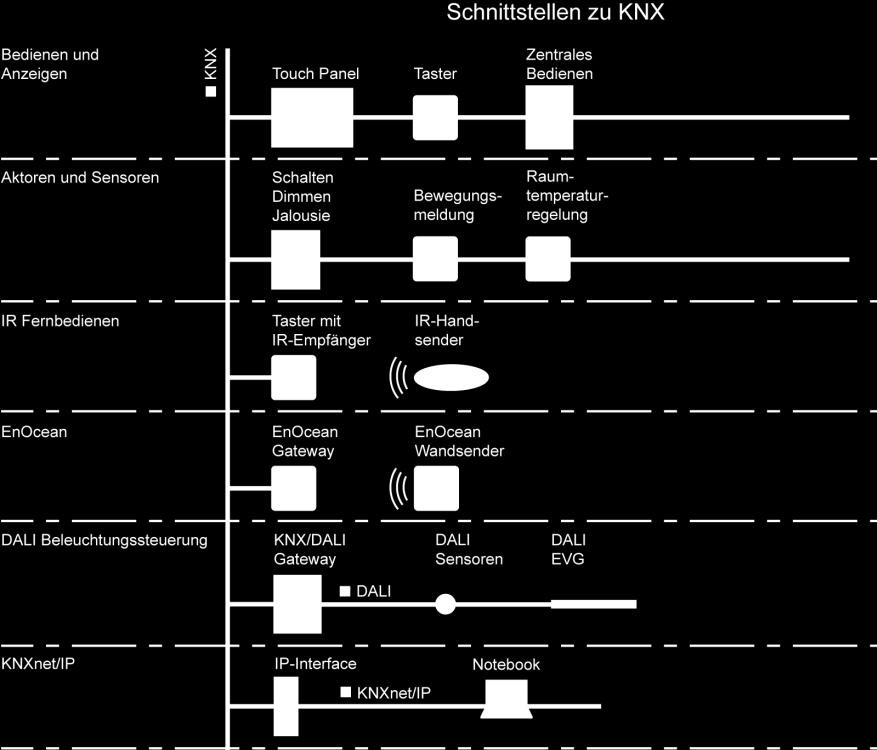

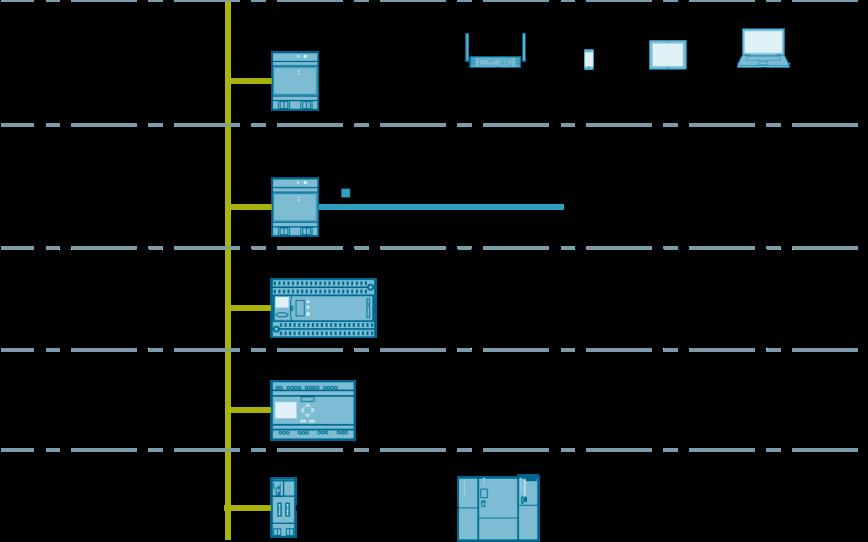

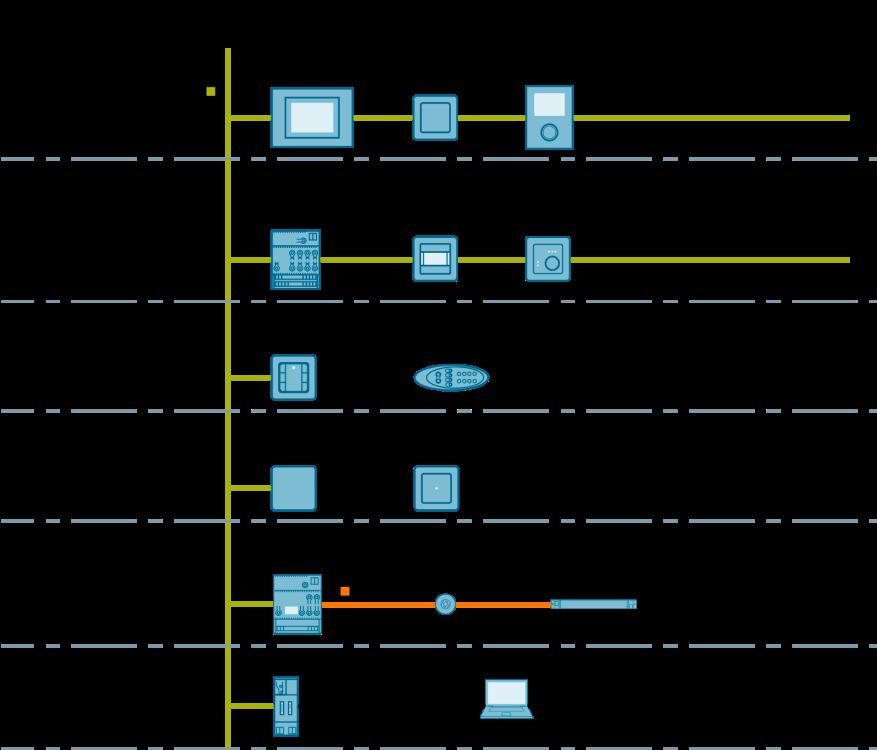

7 KNX rozhraní do dalších sítí Napojení na SIMATIC Za použití Gateway jiné sběrnice

8 red black yellow white Napájení zdroj KNX 29VDC Power supply (SV) 29 V Choke (DR) VAC L N PE

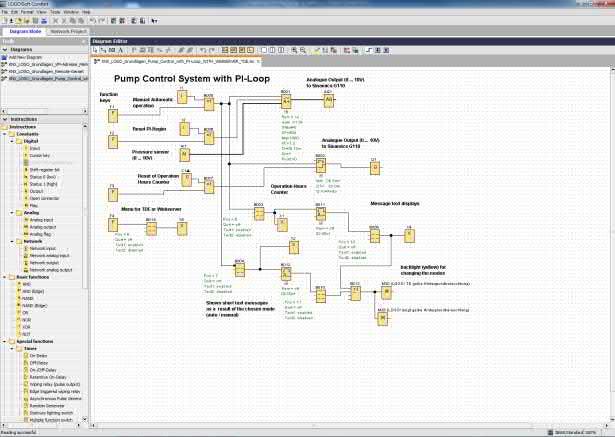

9 LOGO! ó KNX konfigurace ukázkové sestavy KNX Hello World! Ethernet LOGO! Soft Comfort Programování funkcí LOGO Nastavení vnitřních proměnných a logiky KNX ETS 5 Nastavení KNX Modul CMK2000 Až 5 zařízení zdarma

10 LOGO! ó KNX - schéma

11 KNX nastavení ETS Siemens s.r.o siemens.cz/micro

12 ETS Engineering Tool Software Jeden SW pro všechna KNX zařízení ETS (Engineering Tool Software) podporuje kompletní design systému: Plánování a konfigurace Adresování a parametrizace Zprovoznění Údržba ETS je produkt asociace KNX:

13 ETS úvodní obrazovka

14 ETS možné pohledy na projekt

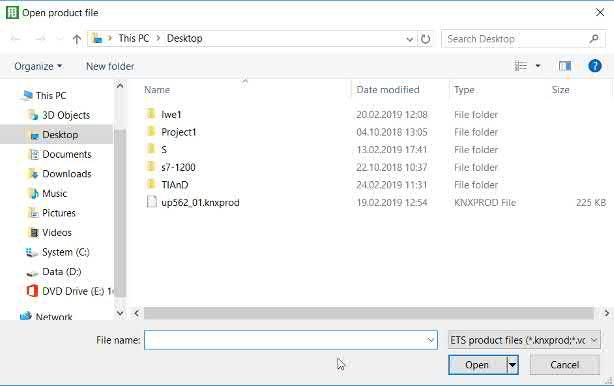

15 ETS hardwarová konfigurace Přidání zařízení do projektu Import komponentu, pokud není v katalogu Import katalogu

16 ETS přidání CMK2000 do projektu Vybrat dle MLFB komponentu, který máme fyzicky v sestavě

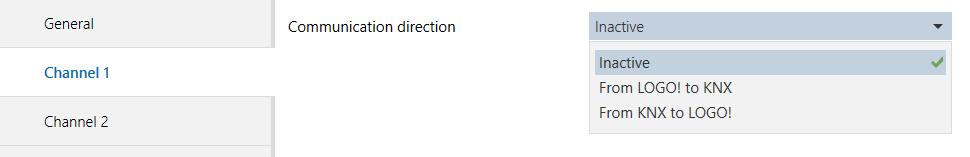

17 ETS - Nastavení CMK2000 Nejprve nastavit směr komunikace IP adresa LOGO! BM IP adresa LOGO! CMK2000

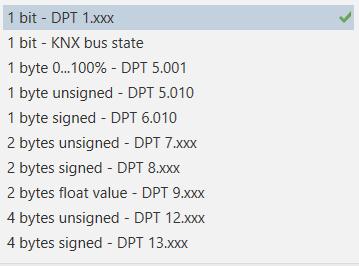

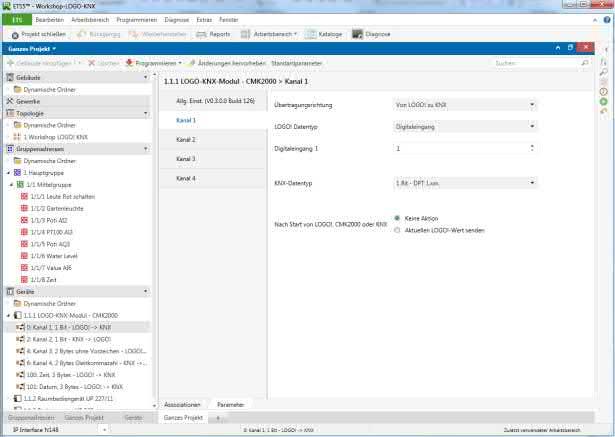

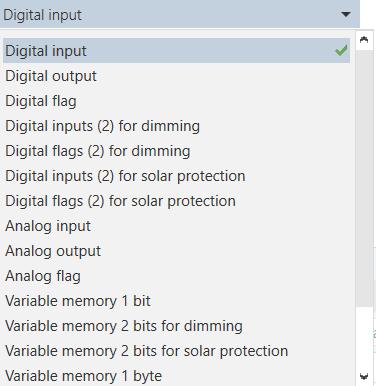

18 ETS nastavení channelu v CMK2000 LOGO! to KNX Nastavení datového typu KNX Další možnosti Nastavení datové typu LOGO!

19 ETS nastavení channelu u CMK2000 KNX to LOGO Nastavení datového typu KNX Nastavení datové typu LOGO! Další možnosti

20 KNX rozhraní do dalších sítí Individuální fyzická adresa potvrzení probíhá přes programovací tlačítko

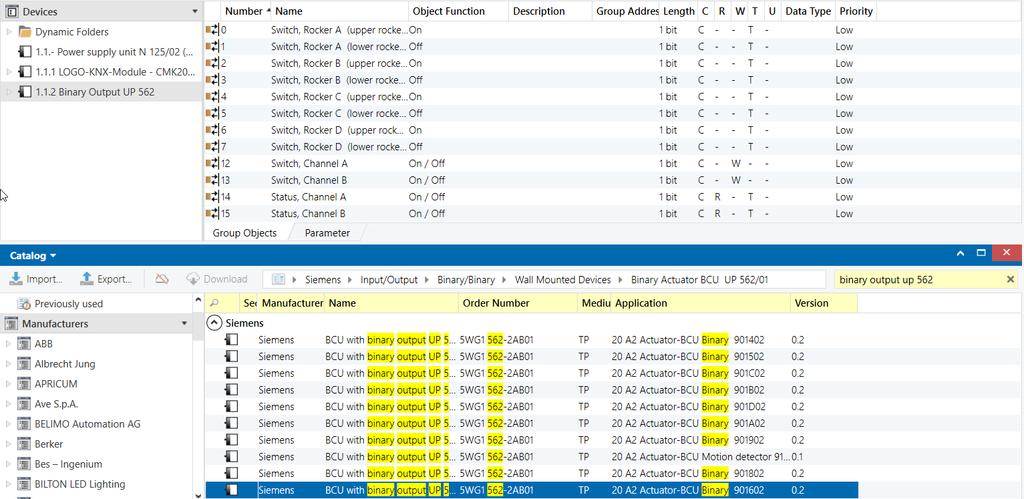

21 ETS vyhledání dalších komponentů

22 ETS vytvoření group adres (více úrovní) Group adresa tag V naší sestavě: 4 tlačítka 2 výstupy

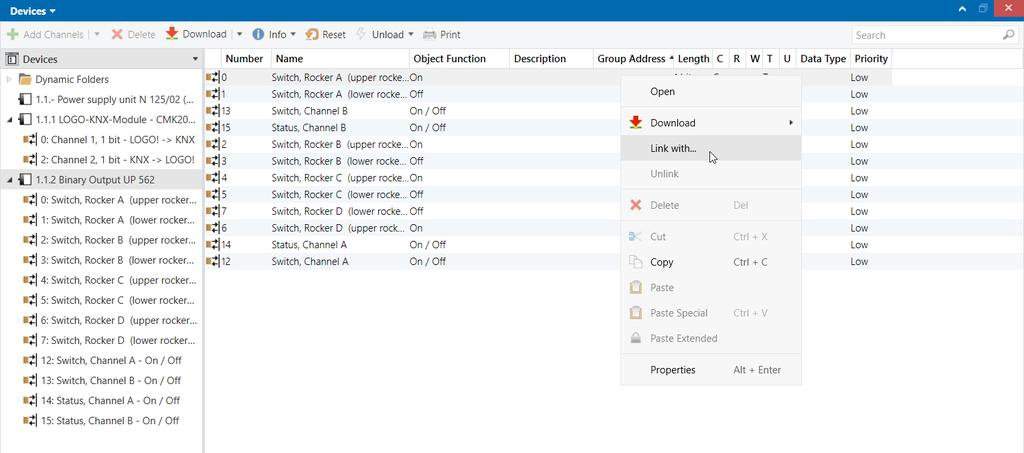

23 ETS přiřazení tagů k objektu Vytvoření spojení mezi objektem a group adresou (tag) Správné přiřazení group adres k objektu

24 ETS přiřazení tagů k channelu Správně vytvořené spojení

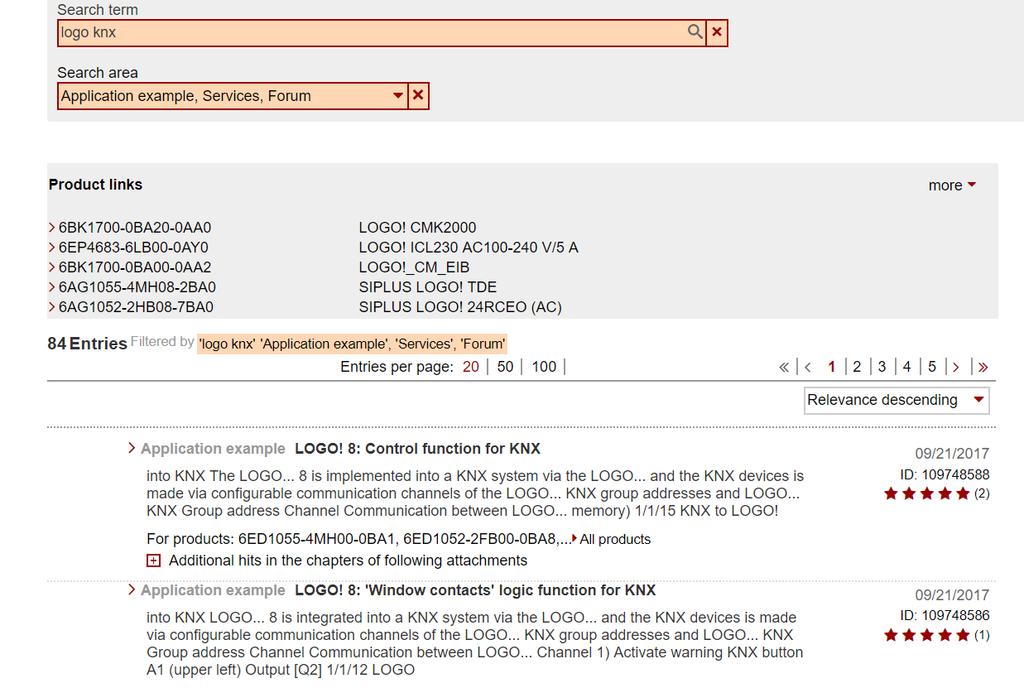

25 Mnoho aplikačních příkladů na SIOSu Mnoho hotových ukázkových projektů Youtube mnoho tutoriálů, jak přesně nastavit SIOS forum

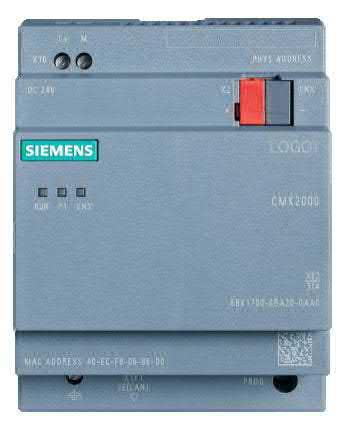

26 LOGO! CMK2000
