PŘESNÉ ARMATURY - ventily

Transkript

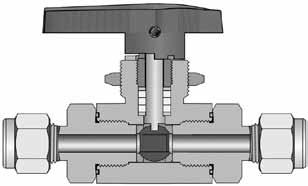

1 Vysoce jakostní, přesné ventily (kulové, jehlové, zpětné a další) pro kontrolní a regulační instalace zvláště v chemickém, petrochemickém a farmaceutickém průmyslu, energetice, jaderném průmyslu, procesním inženýrství. Dodávají se v řadě kombinací v závislosti na pracovní teplotě, tlaku a typu. Standardně vyráběny z nerezi. Kulové ventily Kulové ventily slouží k úplnému otevření nebo uzavření průtoku. Není vhodné je používat ve střední poloze jako regulační. Konstrukce kulového ventilu (na příkladu ventilu série H-6800): sedla:, PEEK možnost panelové montáže : LET-LOK, závity vnitřní a vnější korpusu:, PEEK koule: TFM, PCTFE, PEEK Druhy hlavních (koule) používané v kulových ventilech: typ ventilu rozsah pracovních teplot charakteristika a použití TFM 1600 H-6800 od -34 C do +210 C H-500 od -28 C do +204 C H-700 od -34 C do +204 C Modifikovaný se stejnou chemickou odolností, ale lepšími tlakovými vlastnostmi. Ve srovnání s podléhá menším deformacím působením tlaku a má větší schopnost návratu do původního tvaru po uvolnění tlaku. PCTFE H-6800 od -40 C do +140 C Modifikovaný se stejnou chemickou odolností. Doporučen zvláště pro nízkoteplotní aplikace např. dusíku nebo kyslíku. PEEK H-6800 od -34 C do +260 C H-500 od -28 C do +232 C Velmi dobrá odolnost chemikáliím a hydrolýze, velmi dobrá mechanická odolnost a ová stabilita. V rozsahu pracovních teplot udržuje svůj tvar a pevnost. PFA H-800 od -54 C do -149 C Modifikovaný se stejnou chemickou a teplotní odolností, ale lepšími mechanickými vlastnostmi. H-500 od -28 C do +186 C Velmi dobrá chemická odolnost, odolnost stárnutí, hydrolýze a atmosférickým vlivům. Nízký koeficient tření. Dokonalý těsnící pro obecné použití. SS H-500 od -28 C do +232 C plněný nerezovým práškem. Má lepší teplotní a tlakové vlastnosti a nižší koeficient deformace při zachování stejné chemické odolnosti jako. UPE H-500 od -28 C do +122 C Velmi dobrá chemická odolnost, nízký koeficient tření. Používán zvláště v tabákovém průmyslu. 1155

2 Jehlové ventily Jehlové ventily (v závislosti na typu ventilu a použitého trnu) mohou být používány pro úplné otevření nebo uzavření průtoku, regulaci průtoku nebo dávkování média. Konstrukce jehlového ventilu (na příkladu ventilu série H-300): typy trnů (jehel) D C B A možnost panelové montáže ucpávky: : LET-LOK, závity vnitřní nebo vnější V jehlových ventilech H-300 rozlišujeme 4 typy trnů: - A - regulační, - B - standardní typ V, práce ventilu typu zavři - otevři, - C - s pevným trnem, zmenšuje tření, doporučen pro vysokotlaké plyny a velké počty cyklů, - D - s pevným trnem s měkkým vyměnitelným m, zajišťuj nižší utahovací moment při dotahování, dopo - ručen pro vysokotlaké plyny vysoké čistoty. Ventily zpětné, odpouštěcí a havarijní Zpětné ventily otevírají průtok jedním směrem při stanoveném rozdílu tlaků. Odpouštěcí ventily otevírají průtok při vzrůstu tlaku nad stanovenou mez. Havarijní ventily uzavírají průtok v případě poklesu tlaku za ventilem v případě např. prasknutí instalace. Všechny tyto ventily jsou vybaveny pružinami kalibrovanými na požadovaný tlak. Konstrukce zpětného ventilu (na příkladu ventilu série H-400): : Viton, NBR, EPDM, CR, Kalrez, otevírací tlaky (PSI): 1/3, 1, 3, 5, 10, 25, 50 : LET-LOK, závity vnitřní nebo vnější 1156

3 Kulový ventil typ H-6800 Materiál korpusu: Materiál koule: Těsnění koule: Nerez Nerez TFM 1600 (PCTFE, PEEK - volitelně) TFM do +210 C PCTFE - do +140 C PEEK - do +260 C TFM do 206 bar PCTFE, PEEK - do 410 bar Vysokotlaký, dvoucestný kulový ventil, určený pro montáž do instalace nebo panelu. Páka vyrobena z nylonu (standardně černá, dostupná červená, modrá, zelená a žlutá nebo kovová). Verze ISLT má možnost blokace polohy pomocí kladky. Dostupný rovněž jako dvoucestný úhlový nebo třícestný (vstup zespodu). Lze objednat s pneumatickým ovládáním. Všechny ventily jsou továrně testovány. korpusu metrické LET-LOK HM-H6800-SS-LM-03-PSS 3 mm 2,4 78,6 HM-H6800-SS-LM-06-PSS 6 mm 4,8 83,6 HM-H6800-SS-LM-08-PSS 8 mm 4,8 84,8 TFM 1600 HM-H6800-SS-LM-10-PSS 10 mm 4,8 86,4 HM-H6800-SS-LM-12-PSS 12 mm 10,3 102,5 HM-H6800-SS-LM-18-PSS 18 mm 10,3 102,5 palcové LET-LOK HM-H6800-SS-LC-01-PSS 1/16 1,3 70,2 HM-H6800-SS-LC-02-PSS 1/8 2,4 78,6 HM-H6800-SS-LC-04-PSS 1/4 4,8 83,6 TFM 1600 HM-H6800-SS-LC-06-PSS 3/8 4,8 86,3 HM-H6800-SS-LC-08-PSS 1/2" 10,3 102,5 HM-H6800-SS-LC-12-PSS 3/4" 10,3 102,5 HM-H6810-SS-N-02-PSS 1/8 4,8 63,6 HM-H6810-SS-N-04-PSS 1/4 4,8 63,6 HM-H6810-SS-N-06-PSS 3/8 4,8 TFM ,6 HM-H6810-SS-N-08-PSS 1/2 10,3 87,4 HM-H6810-SS-N-12-PSS 3/4" 10,3 91 vnitřní závit BSPT HM-H6810-SS-R-02-PSS 1/8 4,8 63,6 HM-H6810-SS-R-04-PSS 1/4 4,8 63,6 HM-H6810-SS-R-06-PSS 3/8 4,8 TFM ,6 HM-H6810-SS-R-08-PSS 1/2" 10,3 87,4 HM-H6810-SS-R-12-PSS 3/4" 10,3 91 vnější závit NPT HM-H6880-SS-N-02-PSS 1/8 4,8 67,6 HM-H6880-SS-N-04-PSS 1/4 4,8 76,6 HM-H6880-SS-N-06-PSS 3/8 4,8 TFM ,6 HM-H6880-SS-N-08-PSS 1/2" 10,3 92,4 HM-H6880-SS-N-12-PSS 3/4" 10,3 94,4 1157

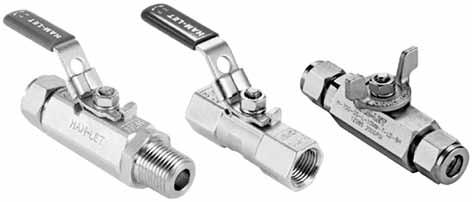

4 Kulový ventil typ H-800 Materiál korpusu: Materiál koule: Těsnění koule: Nerez Nerez Od -54 C do +150 C Do 206 bar Středotlaký, jednodílný, dvoucestný kulový ventil vysoké kvality, používaný v instalacích nebo pro panelovou montáž. Výhodou ventilu je nepřítomnost tzv. mrtvých zón a velmi kompaktní konstrukce, v závislosti na přípojkách dodáván ve třech verzích velikosti: S, M a L. Páčka vyrobena z nylonu (standardně černá, dostupná modrá, červená, zelená a žlutá a také kovová). Verze ISLT má možnost blokády polohy kladkou. Dostupný také jako dvoucestný úhlový ventil nebo jako přepínací třícestný ventil (vstup zespodu). Možnost objednání verze s pneumatickým ovládáním. Všechny ventily jsou továrně testovány. korpusu metrické LET-LOK HM-H800S-SS-LM-03 3 mm 2,4 51,1 HM-H800S-SS-LM-06 6 mm 3,2 56,1 HM-H800M-SS-LM-06 6 mm 4,8 60,7 HM-H800M-SS-LM-08 8 mm 4,8 62,5 HM-H800L-SS-LM mm 7,1 78,0 HM-H800L-SS-LM mm 7,1 83,1 palcové LET-LOK HM-H800S-SS-LC-01 1/16 1,3 42,7 HM-H800S-SS-LC-02 1/8 2,4 51,1 HM-H800S-SS-LC-04 1/4" 3,2 56,1 HM-H800M-SS-LC-04 1/4" 4,8 60,7 HM-H800M-SS-LC-06 3/8 4,8 65,5 HM-H800L-SS-LC-06 3/8 7,1 77,5 HM-H800L-SS-LC-08 1/2" 7,1 83,1 HM-H810S-SS-N-02 1/8 3,2 41,4 HM-H810M-SS-N-02 1/8 4,8 50,8 HM-H810M-SS-N-04 1/4 4,8 52,3 HM-H810L-SS-N-04 1/4" 7,1 63,5 HM-H810L-SS-N-06 3/8" 7,1 63,5 vnitřní závit BSP HM-H810S-SS-G-02 1/8 3,2 41,4 HM-H810M-SS-G-02 1/8 4,8 50,8 HM-H810M-SS-G-04 1/4 4,8 52,3 HM-H810L-SS-G-04 1/4" 7,1 63,5 HM-H810L-SS-G-06 3/8" 7,1 63,5 1158

5 Kulový ventil typ H-700 Materiál korpusu: Materiál koule: Těsnění koule: Nerez Nerez TFM 1600 Do +204 C Do 135 bar Vysokotlaký, dvoucestný kulový ventil, určený pro montáž do instalace nebo panelu. Páka vyrobena z nylonu (standardně černá, dostupná červená, modrá, zelená a žlutá nebo kovová). Verze ISLT má možnost blokace polohy pomocí kladky. Dostupný rovněž jako dvoucestný úhlový nebo třícestný (vstup zespodu). Lze objednat s pneumatickým ovládáním. Všechny ventily jsou továrně testovány. korpusu metrické LET-LOK HM-H700-SS-LM-06-TLD 6 mm 5 90 HM-H700-SS-LM-08-TLD 8 mm 7 90 HM-H700-SS-LM-10-TLD 10 mm 9,2 TFM ,3 HM-H700-SS-LM-12-TLD 12 mm 12,5 113,4 HM-H700-SS-LM-25-TLD 25 mm ,6 palcové LET-LOK HM-H700-SS-LC-04-TLD 1/4" 5 90 HM-H700-SS-LC-06-TLD 3/ HM-H700-SS-LC-08-TLD 1/2" 9,2 TFM ,3 HM-H700-SS-LC-12-TLD 3/4" 12,5 113,4 HM-H700-SS-LC-16-TLD ,6 HM-H710-SS-N-04-TLD 1/4" 5 50 HM-H710-SS-N-06-TLD 3/8 7 TFM HM-H710-SS-N-08-TLD 1/2" 9 75 vnější závit NPT HM-H780-SS-N-04-TLD 1/4" 5 50,3 HM-H780-SS-N-06-TLD 3/8 7 TFM ,2 HM-H780-SS-N-08-TLD 1/2" 9,2 74,9 vnější závit NPT / palcová přípojka LET-LOK HM-H795-SS-LCN TLD 1/4 5 70,15 HM-H795-SS-LCN TLD 3/8 7 TFM ,3 HM-H795-SS-LCN TLD 1/2 9,2 85,1 Jiné dostupné kulové ventily H-500 Středotlaký 3-dílný, dvoucestný, kulový ventil pro obecné použití z nerezi. Rozměry od 1/4 do 1. závitové nebo varné koncovky. Pracovní tlak do 204 bar. Pracovní teplota do +232 C. 1159

6 Zpětný ventil typ H-400 Těsnění: Nerez (mosaz - volitelně) O-kroužek Viton (NBR, EPDM, CR, Kalrez, - volitelně) Od -23 C do +190 C (Viton) Do 206 bar Zpětný ventil pro kontrolní a regulační instalace. Normálně uzavřený, otevírá se v okamžiku, kdy rozdíl tlaků na vstupu a výstupu je větší než otevírací tlak ventilu (závislý na tuhosti použité pružiny). Dostupné ventily s nominálním otevíracím tlakem 1/3 PSI (0,02 bar), 1 PSI (0,06 bar), 10 PSI (0,68 bar), 25 PSI (1,7 bar) a 50 PSI (3,4 bar). Do série H-400 patří 5 skupin ventilů: základní verze H-400, vysokotlaké H-400HP (do 410 bar), jednodílné H-400OP a ventily H-400OPA a H-400A s nastavitelným tlakem. Všechny ventily jsou továrně testovány. nominální otevírací tlak korpusu metrické LET-LOK HM-H400-SS-LM-06-0,33 6 mm 60,5 1/3 PSI HM-H400-SS-LM-10-0,33 10 mm Viton 64 (0,02 bar) HM-H400-SS-LM-12-0,33 12 mm 77 palcové LET-LOK HM-H400-SS-LC-02-0,33 1/8" 56 HM-H400-SS-LC-04-0,33 1/4 60,5 HM-H400-SS-LC-06-0,33 3/8" 1/3 PSI 63,5 Viton HM-H400-SS-LC-08-0,33 1/2" (0,02 bar) 77 HM-H400-SS-LC-12-0,33 3/4 88,5 HM-H400-SS-LC-16-0, HM-H410-SS-N-02-0,33 1/8 44 HM-H410-SS-N-04-0,33 1/4 52,5 HM-H410-SS-N-06-0,33 3/8 1/3 PSI 51,5 Viton HM-H410-SS-N-08-0,33 1/2 (0,02 bar) 76,5 HM-H410-SS-N-12-0,33 3/4" 86 HM-H410-SS-N-16-0, Jiné dostupné zpětné ventily H-911 Vysokotlaký poruchový uzavírací ventil. Rozměr od 1/8 do 1/2. Přípojky LET-LOK a závitové. Pracovní tlak do 410 bar. Pracovní teplota do +204 C. 1160

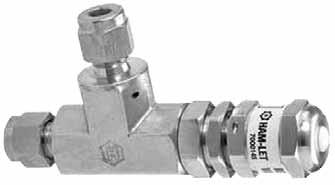

7 Odpouštěcí ventil typ H-900, H-900HP Těsnění: Nerez O-kroužek (Viton, NBR, EPDM, CR) Od -40 C do +148 C (Viton) Do 414 bar Vysokotlaký odpouštěcí ventil, vysoké kvality, pro obecné použití. Dodávaný v u 1/4. Dostupný v nízkotlaké verzi (pracovní tlak 15,5 bar) a vysokotlaké verzi HP (pracovní tlak 414 bar) v 8 variantách s různými otevíracími tlaky. Každá varianta má jiné značení (od A do H), barvu pružiny a nálepky na ventilu, identifikujíc tak rozsah pracovního tlaku. maximální pracovní tlak [bar] rozsah otevíracího tlaku [bar] metrické LET-LOK HM-H900-SS-LM-06-V 6 mm 15,5 0,7 15,5 HM-H900HP-SS-LM-06-AV* 6 mm 414 3,4 24 palcové LET-LOK HM-H900-SS-LC-04-V 1/4" 15,5 0,7 15,5 HM-H900HP-SS-LC-06-AV* 1/ ,4 24 vnější / HM-H985-SS-N-04-V 1/4" 15,5 0,7 15,5 HM-H985HP-SS-N-06-AV* 1/ ,4 24 korpusu Viton Viton Viton * - v případě jiných otevíracích tlaků měníme písmeno A na písmena od B do H dle tabulky níže: tlak [bar] označení pružiny barva pružiny 3,4 24 A bílá 24 51,5 B modrá 51,5 103 C žlutá D tyrkysová E zelená F červená G stříbrná H černá 1161

8 Jehlový ventil typ H-99 Materiál trnu: Těsnění ventilu: Těsnění ucpávky: Nerez Nerez Kov / kov (), PEEK, GRAFOIL Do +204 C () Do +260 C (PEEK) Do +648 C (GRAFOIL) Do 690 bar závity NPT, BSPT, BSP, varné koncovky Vysokotlaký jehlový ventil pro montáž do instalace nebo panelovou montáž. Používán zvláště v těžkých pracovních podmínkách, pro odběr vzorků, uzavírání průtoku a pro testovací zařízení. Standardně s trnem typu V (práce ventilu otevřít-zavřít). Dostupný také s regulačním trnem a pevným trnem. Všechny ventily jsou továrně testovány. ucpávky HM-H99-SS-FNV-02 1/ HM-H99-SS-FNV-04 1/ HM-H99-SS-FNV-06 3/ HM-H99-SS-FNV-08 1/2" 5 65 HM-H99-SS-FNV-12 3/4" 6 70 HM-H99-SS-FNV ucpávky metrické LET-LOK HM-H99HP-SS-LMV-06 6 mm 5 72,8 HM-H99HP-SS-LMV-08 8 mm 5 73 HM-H99HP-SS-LMV mm 5 73,2 HM-H99HP-SS-LMV mm 5 78,2 palcové LET-LOK HM-H99HP-SS-LCV-04 1/4" 5 72,7 HM-H99HP-SS-LCV-06 3/8 5 72,7 HM-H99HP-SS-LCV-08 1/2" 5 78,3 HM-H99HP-SS-LCV-12 3/4" 6 85,3 Tabulka pracovního tlaku v závislosti na přípojce ventilu: přípojka tlak [bar] závit 690 LET-LOK 6 mm a 1/4 690 LET-LOK 8 mm a 10 mm 517 LET-LOK 12 mm, 3/8 a 1/2" 448 LET-LOK 3/4" 390 LET-LOK 25 mm 324 LET-LOK Nižší tlak u přípojek LET-LOK je spojen s maximálním přípustným pracovním tlakem pro daný. 1162

9 Jehlový ventil typ H-300 Materiál trnu: Těsnění ventilu: Těsnění ucpávky: Nerez Nerez Kov / kov () Do +230 C Do 345 bar Vysokotlaký jehlový ventil pro montáž do instalace nebo panelovou montáž. Charakteristický kompaktní konstrukcí a relativně vysokým průtokem. Dostupný v přímé nebo úhlové verzi. Standardně s trnem typu V (práce ventilu otevřít-zavřít). Dostupný také s regulačním trnem, pevným ventilem s měkkým m a pevným trnem. Všechny ventily jsou továrně testovány. trn metrické LET-LOK HM-H300-SS-LM-03-VRS 3 mm 2 50,8 HM-H300-SS-LM-06-VRS 6 mm 4,4 58,8 HM-H300-SS-LM-08-VRS 8 mm 4,4 V-stem 58,8 HM-H300-SS-LM-10-VRS 10 mm 6,4 66,4 HM-H300-SS-LM-12-VRS 12 mm 6,4 76,2 palcové LET-LOK HM-H300-SS-LC-02-VRS 1/8 2 50,8 HM-H300-SS-LC-04-VRS 1/4 4,4 58,8 HM-H300-SS-LC-06-VRS 3/8 6,4 V-stem 66 HM-H300-SS-LC-08-VRS 1/2" 6,4 71,6 HM-H300-SS-LC-12-VRS 3/4" 9,5 97 HM-H310-SS-N-02-VRS 1/8 4,4 41,2 HM-H310-SS-N-04-VRS 1/4 6,4 54 V-stem HM-H310-SS-N-06-VRS 3/8 9,5 76,2 HM-H310-SS-N-08-VRS 1/2" 9,5 76,2 vnější závit NPT HM-H380-SS-N-02-VRS 1/8 4,4 50,8 HM-H380-SS-N-04-VRS 1/4 4,4 50,8 V-stem HM-H380-SS-N-06-VRS 3/8 6,4 57 HM-H380-SS-N-08-VRS 1/2" 9,5 76,2 Jiné dostupné jehlové ventily H-1200 Nízkotlaký rychlouzavírací ventil z nerezi nebo mosazi. Otočení páky nahoru o 90 otevírá plný průtok ventilem, stlačení páky dolů uzavírá ventil pomocí pružiny. Rozměry 1/8 a 1/4. Přípojky LET-LOK a závitové koncovky. Pracovní tlak do 21 bar. Pracovní teplota do +93 C. 1163

10 Dávkovací ventil typ H-1300, HF-1300, HXF-1300 Těsnění: Nerez (mosaz - volitelně) Kov / kov (mosaz - volitelně) Do +204 Do 68,9 bar (H i HF) Do 138 bar (HXF) Středotlaký dávkovací ventil, vysoké kvality, pro obecné použití, vhodný také pro panelovou montáž. Jsou dostupné tři verze ventilu v závislosti na požadovaném pracovním tlaku, velikosti průtoku a přesnosti. Dodáván v přímé i úhlové verzi. Rukojeť vyrobena z hliníku, standardně černá, dostupná modrá, červená, zelená a žlutá, kovové a s mikrometrickým šroubem, usnadňujícím kontrolu otevření ventilu. úhel trnu [ ] metrické LET-LOK HM-HF1300-SS-LM-03 3 mm 1,4 3 51,3 HM-HXF1300-SS-LM-03 3 mm 0, HM-H1300-SS-LM-06 6 mm 3,3 5 59,5 HM-HF1300-SS-LM-06 6 mm 1,4 3 55,9 HM-HXF1300-SS-LM-06 6 mm 0,8 1 51,9 palcové LET-LOK HM-HF1300-SS-LC-02 1/8 1,4 3 51,3 HM-HXF1300-SS-LC-02 1/8 0, HM-H1300-SS-LC-04 1/4" 3,3 5 59,5 HM-HF1300-SS-LC-04 1/4" 1,4 3 55,9 HM-HXF1300-SS-LC-04 1/4 0,8 1 51,9 HM-H1300-SS-LC-06 3/8 3,3 5 62,4 vnější závit NPT HM-HF1310-SS-N-02 1/8 1,4 3 38,1 HM-H1310-SS-N-04 1/4" 3,3 5 50,8 HM-HF1310-SS-N-04 1/4" 1,4 3 49,8 HM-HXF1310-SS-N-04 1/4" 0, POZOR!!! Dostupná speciální patentovaná verze dávkovacího ventilu, vybaveného navíc koulí k uzavření průtoku. Kontaktujte Obchodní oddělení TUBES INTERNATIONAL. 1164

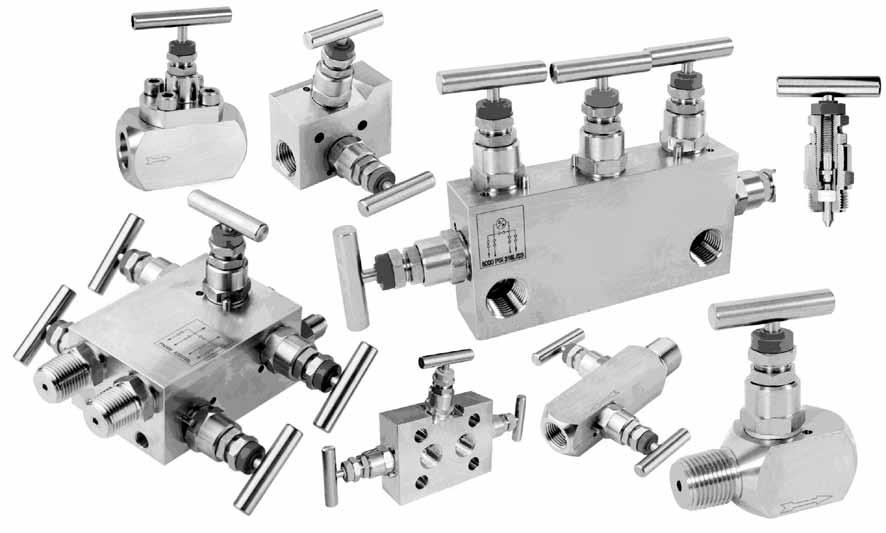

11 Jehlový ventil typ SM-1000 Materiál trnu: Těsnění ventilu: Těsnění ucpávky: Nerez L Nerez L Kov / kov (L) (Graphoil - volitelně) - od -73 C do +210 C Graphoil - od -54 C do +510 C Do 690 bar Závity NPT nebo BSP Vysokotlaký jehlový ventil. Standardně se samostředícím, pevným trnem (jehlou), snižujícím opotřebení kovových těsnících ploch a zajišťujícím těsnost při velkém počtu cyklů. Při pracovní teplotě nad +150 C (pro grafitové Graphoil nad +100 C) je nutné pracovní tlak 690 bar snížit po konzultaci s Technickým nebo Obchodním oddělením TUBES INTERNATIONAL. Všechny ventily jsou továrně testovány a cejchovány. závitu [coul] y A B C hmotnost [kg] SM-1000A11AA 1/ ,48 SM-1000B11AA 3/ ,48 SM-1000C11AA 1/ ,48 SM-1000D11AA 3/ ,70 SM-1000E11AA 1 6, ,10 Dostupné také: - jiné typy jehlových ventilů série SM-1000 (ventily s drenážním otvorem, s vnějším závitem na vstupu, se třemi výstupy a úhlové). - ventilové bloky (2, 3, 4 a 5 ventilů), s ventily série SM-1000, s přípojkami s vnitřním nebo vnějším závitem nebo přírubami, - jehlové ventily SM-1000 a ventilové bloky lze dodat také z jiných ů (slitin Monel, Hastelloy, Inconel, titanu, oceli Duplex a dalších). 1165
