PŘESNÉ ARMATURY - spojky

Transkript

1 Spojky typ LET-LOK Charakteristika a použití Spojky typu LET-LOK pro jsou navrženy zvláště pro instalace v chemickém, petrochemickém a farmaceutickém průmyslu, energetice, jaderném průmyslu, procesním inženýrství. Jsou určeny pro práci v podmínkách vysokého tlaku, vakua, vibrací, vysokých teplot a tam, kde je vyžadována vysoká těsnost spoje. Vyrobeny v souladu s průmyslovou specifikací pro dvouprstencové spojky pro aplikace vyžadující nejvyšší jakost. Pro splnění všech podmínek jejich výroby jsou používány plně automatizovaná obráběcí centra a během různých výrobních etap je 100% podrobeno kontrole jakosti. Spojky typu LET-LOK jsou vyráběny jako spojky (pro spojení několika trubek) a přípojky (pro připojení k armatuře s vnějším nebo vnitřním závitem). Konstrukce spojky LET-LOK matice korpus přední prstenec zadní prstenec Konstrukce spojky umožňuje dotlačení a utěsnění spoje na kuželu korpusu a předního prstence. Trubka se deformuje a těsnění je realizováno pouze kovovými částmi, což umožňuje dosažení maximální pracovní teploty okolo +650 C při vysokém tlaku nebo ve vakuu. Tento spoj zajišťuje dokonalou těsnost bez zbytečného napětí. Základní výhody spojek LET-LOK - Široká škála průměrů trubek od 2 do 50 mm a od 1/16 do 2. - Zachování těsnosti spoje i po vícenásobném rozebrání a montáži - Velmi dobrá těsnost při vysokých tlacích, teplotě, podtlaku, vibracích a tlakových rázech. - Vyráběny ve 4 materiálových verzích: z kyselinovzdorné nerezi, mosazi, slitin Monel 400 a Hastelloy C Každá spojka je označena názvem materiálu z něhož je vyrobena a vnějším průměrem, což umožňuje snadnou identifikaci. - Spojky jsou montovány pomocí běžného klíče, což snižuje náklady na montáž a servis. Trubky používané se spojkami LET-LOK Pro zajištění maximální životnosti a bezpečnosti spoje je potřeba dbát na volbu správných trubek pro aplikaci. Nejširší použití mají z nerezi AISI 304 nebo ve spojení s nerezovými spojkami LET-LOK. Trubky musí být vyrobeny v souladu s požadavky norem: ASTM A213, ASTM A269 nebo podobných. Při výběru je potřeba se řídit čtyřmi základními parametry: - Povrch musí být hladký bez rýh a zbaven všech nečistot. - Trubky nesmí mít žádné zploštění ani nesmí být oválné, může to způsobit poškození spojky a netěsnost spoje. - Musí být vyžíhány a materiál musí být mnohem měkčí než materiál spoje (90 HRB nebo méně). - Sílu stěny je nutné volit dle pracovního tlaku v instalaci. Lze použít měděné ve spojení s měděnými spojkami LET-LOK (kontakt s Technickým nebo Obchodním oddělením TUBES INTERNATIONAL ). 1015

2 Spojky typ LET-LOK vnější průměr maximální pracovní tlak [bar] pro bezešvé palcové z nerezi síla stěny 0,010 0,012 0,014 0,016 0,020 0,028 0,035 0,049 0,065 0,083 0,095 0,109 0,120 0,134 0,156 0,188 1/ /8 600* 770 3/16 379* /4 283* /16 283* /8 235* / * / * / * / * * / * / * * 249 vnější průměr maximální pracovní tlak [bar] pro bezešvé metrické z nerezi síla stěny 0,8 1,0 1,2 1,5 1,8 2,0 2,2 2,5 2,8 3,0 3,5 4,0 4,5 5, * 6 310* * * * * * * * * * * * 270 * doporučená minimální síla stěny pro na plyny Korekční teplotní koeficient pracovního tlaku pro nerezové dle teploty: teplota [ C] koeficient [nerez ] 1 0,96 0,85 0,79 0,76 0,37 Přípustný pracovní tlak spojek typu LET-LOK je udán menší z hodnot: maximální pracovní tlak pro o daném vnějším průměru při dané teplotě a (v případě závitových přípojek) maximální pracovní tlak daného u a typu závitu dle tabulky níže: maximální pracovní tlak [bar] pro spojky se závity NPT a BSP(T) závitu nerez mosaz vnější závit vnitřní závit vnější závit vnitřní závit 1/ / / / / / / /

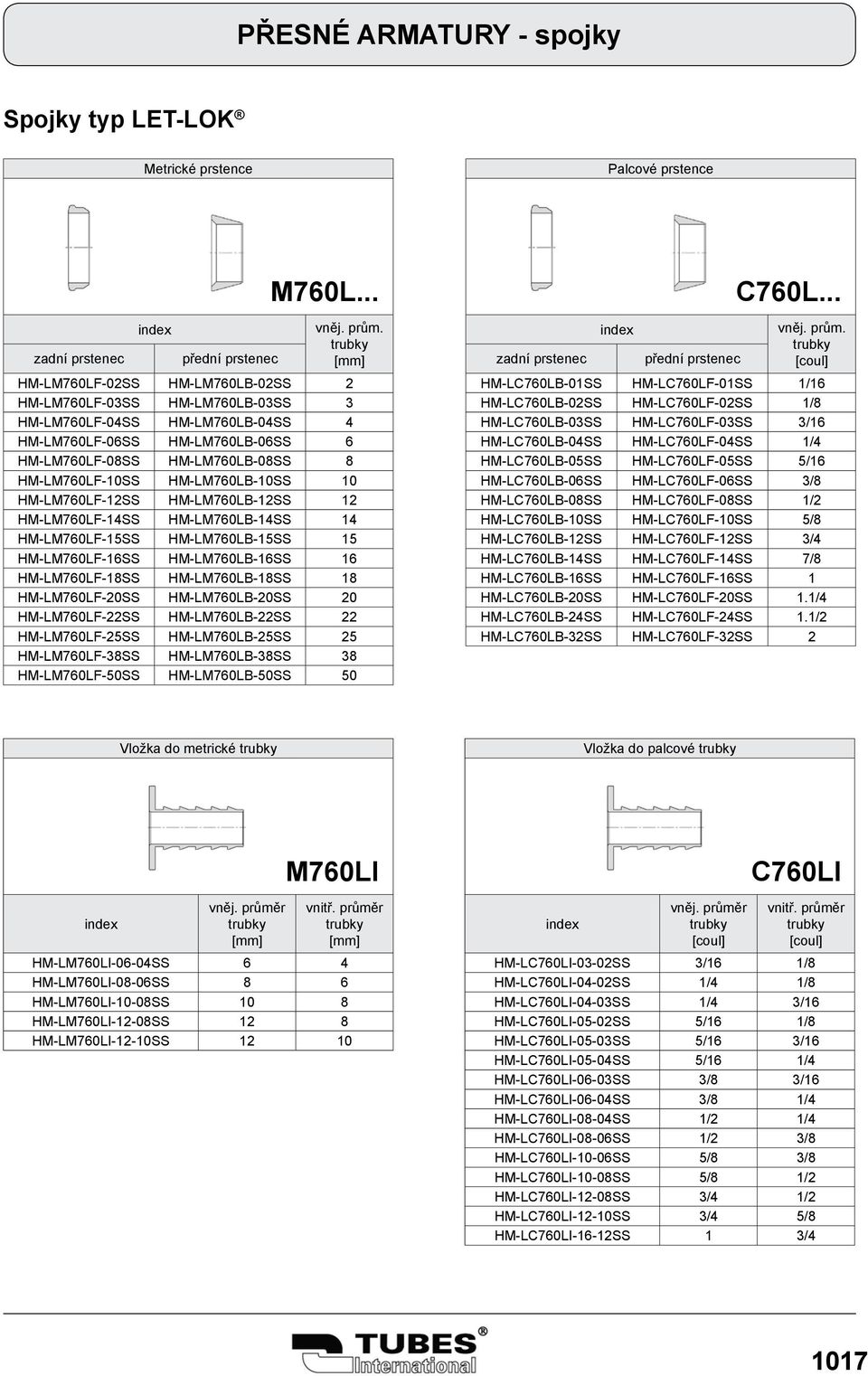

3 Spojky typ LET-LOK Metrické prstence Palcové prstence zadní prstenec přední prstenec M760L... vněj. prům. HM-LM760LF-02SS HM-LM760LB-02SS 2 HM-LM760LF-03SS HM-LM760LB-03SS 3 HM-LM760LF-04SS HM-LM760LB-04SS 4 HM-LM760LF-06SS HM-LM760LB-06SS 6 HM-LM760LF-08SS HM-LM760LB-08SS 8 HM-LM760LF-10SS HM-LM760LB-10SS 10 HM-LM760LF-12SS HM-LM760LB-12SS 12 HM-LM760LF-14SS HM-LM760LB-14SS 14 HM-LM760LF-15SS HM-LM760LB-15SS 15 HM-LM760LF-16SS HM-LM760LB-16SS 16 HM-LM760LF-18SS HM-LM760LB-18SS 18 HM-LM760LF-20SS HM-LM760LB-20SS 20 HM-LM760LF-22SS HM-LM760LB-22SS 22 HM-LM760LF-25SS HM-LM760LB-25SS 25 HM-LM760LF-38SS HM-LM760LB-38SS 38 HM-LM760LF-50SS HM-LM760LB-50SS 50 zadní prstenec přední prstenec C760L... vněj. prům. HM-LC760LB-01SS HM-LC760LF-01SS 1/16 HM-LC760LB-02SS HM-LC760LF-02SS 1/8 HM-LC760LB-03SS HM-LC760LF-03SS 3/16 HM-LC760LB-04SS HM-LC760LF-04SS 1/4 HM-LC760LB-05SS HM-LC760LF-05SS 5/16 HM-LC760LB-06SS HM-LC760LF-06SS 3/8 HM-LC760LB-08SS HM-LC760LF-08SS 1/2 HM-LC760LB-10SS HM-LC760LF-10SS 5/8 HM-LC760LB-12SS HM-LC760LF-12SS 3/4 HM-LC760LB-14SS HM-LC760LF-14SS 7/8 HM-LC760LB-16SS HM-LC760LF-16SS 1 HM-LC760LB-20SS HM-LC760LF-20SS 1.1/4 HM-LC760LB-24SS HM-LC760LF-24SS 1.1/2 HM-LC760LB-32SS HM-LC760LF-32SS 2 Vložka do metrické Vložka do palcové M760LI vnitř. průměr HM-LM760LI-06-04SS 6 4 HM-LM760LI-08-06SS 8 6 HM-LM760LI-10-08SS 10 8 HM-LM760LI-12-08SS 12 8 HM-LM760LI-12-10SS C760LI vnitř. průměr HM-LC760LI-03-02SS 3/16 1/8 HM-LC760LI-04-02SS 1/4 1/8 HM-LC760LI-04-03SS 1/4 3/16 HM-LC760LI-05-02SS 5/16 1/8 HM-LC760LI-05-03SS 5/16 3/16 HM-LC760LI-05-04SS 5/16 1/4 HM-LC760LI-06-03SS 3/8 3/16 HM-LC760LI-06-04SS 3/8 1/4 HM-LC760LI-08-04SS 1/2 1/4 HM-LC760LI-08-06SS 1/2 3/8 HM-LC760LI-10-06SS 5/8 3/8 HM-LC760LI-10-08SS 5/8 1/2 HM-LC760LI-12-08SS 3/4 1/2 HM-LC760LI-12-10SS 3/4 5/8 HM-LC760LI-16-12SS 1 3/4 1017

4 Spojky typ LET-LOK Matice na metrickou trubku Matice na palcovou trubku M761L klíče HM-LM761L-02SS 2 12 HM-LM761L-03SS 3 12 HM-LM761L-04SS 4 12 HM-LM761L-06SS 6 14 HM-LM761L-08SS 8 16 HM-LM761L-10SS HM-LM761L-12SS HM-LM761L-14SS HM-LM761L-15SS HM-LM761L-16SS HM-LM761L-18SS HM-LM761L-20SS HM-LM761L-22SS HM-LM761L-25SS HM-LM761L-38SS HM-LM761L-50SS 50 3 coul C761L klíče HM-LC761L-01SS 1/coul 5/16 HM-LC761L-02SS 1/8 7/16 HM-LC761L-03SS 3/16 1/2 HM-LC761L-04SS 1/4 9/16 HM-LC761L-05SS 5/16 5/8 HM-LC761L-06SS 3/8 11/16 HM-LC761L-08SS 1/2 7/8 HM-LC761L-10SS 5/8 1 HM-LC761L-12SS 3/4 1.1/8 HM-LC761L-14SS 7/8 1.1/4 HM-LC761L-16SS 1 1.1/2 HM-LC761L-20SS 1.1/4 1.7/8 HM-LC761L-24SS 1.1/2 2.1/4 HM-LC761L-32SS 2 3 Přímá spojka pro metrickou trubku Přímá spojka pro palcovou trubku vnější průměr HM-LM762L-02SS 2 HM-LM762L-03SS 3 HM-LM762L-04SS 4 HM-LM762L-06SS 6 HM-LM762L-08SS 8 HM-LM762L-10SS 10 HM-LM762L-12SS 12 HM-LM762L-14SS 14 HM-LM762L-15SS 15 HM-LM762L-16SS 16 HM-LM762L-18SS 18 HM-LM762L-20SS 20 HM-LM762L-22SS 22 HM-LM762L-25SS 25 HM-LM762L-38SS 38 HM-LM762L-50SS 50 M762L vnější průměr HM-LC762L-01SS 1/16 HM-LC762L-02SS 1/8 HM-LC762L-03SS 3/16 HM-LC762L-04SS 1/4 HM-LC762L-05SS 5/16 HM-LC762L-06SS 3/8 HM-LC762L-08SS 1/2 HM-LC762L-10SS 5/8 HM-LC762L-12SS 3/4 HM-LC762L-14SS 7/8 HM-LC762L-16SS 1 HM-LC762L-20SS 1.1/4 HM-LC762L-24SS 1.1/2 HM-LC762L-32SS 2 C762L 1018

5 Spojky typ LET-LOK T-kus pro metrické T-kus pro palcové vnější průměr HM-LM764L-02SS 2 HM-LM764L-03SS 3 HM-LM764L-04SS 4 HM-LM764L-06SS 6 HM-LM764L-08SS 8 HM-LM764L-10SS 10 HM-LM764L-12SS 12 HM-LM764L-14SS 14 HM-LM764L-15SS 15 HM-LM764L-16SS 16 HM-LM764L-18SS 18 HM-LM764L-20SS 20 HM-LM764L-22SS 22 HM-LM764L-25SS 25 HM-LM764L-38SS 38 HM-LM764L-50SS 50 M764L vnější průměr HM-LC764L-01SS 1/16 HM-LC764L-02SS 1/8 HM-LC764L-03SS 3/16 HM-LC764L-04SS 1/4 HM-LC764L-05SS 5/16 HM-LC764L-06SS 3/8 HM-LC764L-08SS 1/2 HM-LC764L-10SS 5/8 HM-LC764L-12SS 3/4 HM-LC764L-14SS 7/8 HM-LC764L-16SS 1 HM-LC764L-20SS 1.1/4 HM-LC764L-24SS 1.1/2 HM-LC764L-32SS 2 C764L Spojka 90 pro metrické Spojka 90 pro palcové vnější průměr HM-LM765L-02SS 2 HM-LM765L-03SS 3 HM-LM765L-04SS 4 HM-LM765L-06SS 6 HM-LM765L-08SS 8 HM-LM765L-10SS 10 HM-LM765L-12SS 12 HM-LM765L-14SS 14 HM-LM765L-15SS 15 HM-LM765L-16SS 16 HM-LM765L-18SS 18 HM-LM765L-20SS 20 HM-LM765L-22SS 22 HM-LM765L-25SS 25 HM-LM765L-38SS 38 HM-LM765L-50SS 50 M765L vnější průměr HM-LC765L-01SS 1/16 HM-LC765L-02SS 1/8 HM-LC765L-03SS 3/16 HM-LC765L-04SS 1/4 HM-LC765L-05SS 5/16 HM-LC765L-06SS 3/8 HM-LC765L-08SS 1/2 HM-LC765L-10SS 5/8 HM-LC765L-12SS 3/4 HM-LC765L-14SS 7/8 HM-LC765L-16SS 1 HM-LC765L-20SS 1.1/4 HM-LC765L-24SS 1.1/2 HM-LC765L-32SS 2 C765L 1019

6 Spojky typ LET-LOK Přípojka přímá GW NPT pro metrické Přípojka přímá GW NPT pro palcové M766L závitu HM-LM766L-03-02SS 3 1/8 HM-LM766L-03-04SS 3 1/4 HM-LM766L-04-02SS 4 1/8 HM-LM766L-06-02SS 6 1/8 HM-LM766L-06-04SS 6 1/4 HM-LM766L-06-06SS 6 3/8 HM-LM766L-06-08SS 6 1/2 HM-LM766L-08-02SS 8 1/8 HM-LM766L-08-04SS 8 1/4 HM-LM766L-08-06SS 8 3/8 HM-LM766L-08-08SS 8 1/2 HM-LM766L-10-04SS 10 1/4 HM-LM766L-10-06SS 10 3/8 HM-LM766L-10-08SS 10 1/2 HM-LM766L-12-04SS 12 1/4 HM-LM766L-12-06SS 12 3/8 HM-LM766L-12-08SS 12 1/2 HM-LM766L-15-08SS 15 1/2 HM-LM766L-16-08SS 16 1/2 HM-LM766L-20-08SS 20 1/2 HM-LM766L-20-12SS 20 3/4 HM-LM766L-22-12SS 22 3/4 HM-LM766L-22-16SS 22 1 HM-LM766L-25-12SS 25 3/4 HM-LM766L-25-16SS 25 1 C766L závitu HM-LC766L-01-01SS 1/16 1/16 HM-LC766L-01-02SS 1/16 1/8 HM-LC766L-02-02SS 1/8 1/8 HM-LC766L-02-04SS 1/8 1/4 HM-LC766L-03-02SS 3/16 1/8 HM-LC766L-04-02SS 1/4 1/8 HM-LC766L-04-04SS 1/4 1/4 HM-LC766L-04-06SS 1/4 3/8 HM-LC766L-04-08SS 1/4 1/2 HM-LC766L-05-02SS 5/16 1/8 HM-LC766L-05-04SS 5/16 1/4 HM-LC766L-06-02SS 3/8 1/8 HM-LC766L-06-04SS 3/8 1/4 HM-LC766L-06-06SS 3/8 3/8 HM-LC766L-06-08SS 3/8 1/2 HM-LC766L-06-12SS 3/8 3/4 HM-LC766L-08-04SS 1/2 1/4 HM-LC766L-08-06SS 1/2 3/8 HM-LC766L-08-08SS 1/2 1/2 HM-LC766L-08-12SS 1/2 3/4 HM-LC766L-10-06SS 5/8 3/8 HM-LC766L-10-08SS 5/8 1/2 HM-LC766L-10-12SS 5/8 3/4 HM-LC766L-12-08SS 3/4 1/2 HM-LC766L-12-12SS 3/4 3/4 HM-LC766L-14-12SS 7/8 3/4 HM-LC766L-16-12SS 1 3/4 HM-LC766L-16-16SS 1 1 HM-LC766L-20-20SS 1.1/4 1.1/4 HM-LC766L-24-24SS 1.1/2 1.1/2 HM-LC766L-32-32SS

7 Spojky typ LET-LOK Přípojka přímá GZ NPT pro palcové Přípojka přímá GZ NPT pro metrické M768L závitu HM-LM768L-02-02SS 2 1/8 HM-LM768L-03-02SS 3 1/8 HM-LM768L-03-04SS 3 1/4 HM-LM768L-04-02SS 4 1/8 HM-LM768L-04-04SS 4 1/4 HM-LM768L-06-02SS 6 1/8 HM-LM768L-06-04SS 6 1/4 HM-LM768L-06-06SS 6 3/8 HM-LM768L-06-08SS 6 1/2 HM-LM768L-08-02SS 8 1/8 HM-LM768L-08-04SS 8 1/4 HM-LM768L-08-06SS 8 3/8 HM-LM768L-08-08SS 8 1/2 HM-LM768L-10-02SS 10 1/8 HM-LM768L-10-04SS 10 1/4 HM-LM768L-10-06SS 10 3/8 HM-LM768L-10-08SS 10 1/2 HM-LM768L-10-12SS 10 3/4 HM-LM768L-12-02SS 12 1/8 HM-LM768L-12-04SS 12 1/4 HM-LM768L-12-06SS 12 3/8 HM-LM768L-12-08SS 12 1/2 HM-LM768L-12-12SS 12 3/4 HM-LM768L-14-04SS 14 1/4 HM-LM768L-14-06SS 14 3/8 HM-LM768L-14-08SS 14 1/2 HM-LM768L-15-08SS 15 1/2 HM-LM768L-16-06SS 16 3/8 HM-LM768L-16-08SS 16 1/2 HM-LM768L-16-12SS 16 3/4 HM-LM768L-18-08SS 18 1/2 HM-LM768L-18-12SS 18 3/4 HM-LM768L-20-08SS 20 1/2 HM-LM768L-20-12SS 20 3/4 HM-LM768L-22-12SS 22 3/4 HM-LM768L-22-16SS 22 1 HM-LM768L-25-08SS 25 1/2 HM-LM768L-25-12SS 25 3/4 HM-LM768L-25-16SS 25 1 HM-LM768L-38-24SS /2 HM-LM768L-50-32SS 50 2 C768L závitu HM-LC768L-01-01SS 1/16 1/16 HM-LC768L-01-02SS 1/16 1/8 HM-LC768L-01-04SS 1/16 1/4 HM-LC768L-02-01SS 1/8 1/16 HM-LC768L-02-02SS 1/8 1/8 HM-LC768L-02-04SS 1/8 1/4 HM-LC768L-02-06SS 1/8 3/8 HM-LC768L-02-08SS 1/8 1/2 HM-LC768L-03-02SS 3/16 1/8 HM-LC768L-03-04SS 3/16 1/4 HM-LC768L-04-01SS 1/4 1/16 HM-LC768L-04-02SS 1/4 1/8 HM-LC768L-04-04SS 1/4 1/4 HM-LC768L-04-06SS 1/4 3/8 HM-LC768L-04-08SS 1/4 1/2 HM-LC768L-04-12SS 1/4 3/4 HM-LC768L-05-02SS 5/16 1/8 HM-LC768L-05-04SS 5/16 1/4 HM-LC768L-05-06SS 5/16 3/8 HM-LC768L-06-02SS 3/8 1/8 HM-LC768L-06-04SS 3/8 1/4 HM-LC768L-06-06SS 3/8 3/8 HM-LC768L-06-08SS 3/8 1/2 HM-LC768L-06-12SS 3/8 3/4 HM-LC768L-06-16SS 3/8 1 HM-LC768L-08-02SS 1/2 1/8 HM-LC768L-08-04SS 1/2 1/4 HM-LC768L-08-06SS 1/2 3/8 HM-LC768L-08-08SS 1/2 1/2 HM-LC768L-08-12SS 1/2 3/4 HM-LC768L-08-12SS 1/2 1 HM-LC768L-10-04SS 5/8 1/4 HM-LC768L-10-06SS 5/8 3/8 HM-LC768L-10-08SS 5/8 1/2 HM-LC768L-10-12SS 5/8 3/4 HM-LC768L-12-06SS 3/4 3/8 HM-LC768L-12-08SS 3/4 1/2 HM-LC768L-12-12SS 3/4 3/4 HM-LC768L-12-16SS 3/4 1 HM-LC768L-14-08SS 7/8 1/2 HM-LC768L-14-12SS 7/8 3/4 HM-LC768L-14-16SS 7/8 1 HM-LC768L-16-08SS 1 1/2 HM-LC768L-16-12SS 1 3/4 HM-LC768L-16-16SS 1 1 HM-LC768L-20-16SS 1.1/4 1 HM-LC768L-20-20SS 1.1/4 1.1/4 HM-LC768L-24-24SS 1.1/2 1.1/2 HM-LC768L-32-32SS

8 Spojky typ LET-LOK Přípojka 90 GZ NPT pro metrické Přípojka 90 GZ NPT pro palcové M769L závitu HM-LM769L-03-02SS 3 1/8 HM-LM769L-03-04SS 3 1/4 HM-LM769L-04-02SS 4 1/8 HM-LM769L-04-04SS 4 1/4 HM-LM769L-06-02SS 6 1/8 HM-LM769L-06-04SS 6 1/4 HM-LM769L-06-06SS 6 3/8 HM-LM769L-06-08SS 6 1/2 HM-LM769L-08-02SS 8 1/8 HM-LM769L-08-04SS 8 1/4 HM-LM769L-08-06SS 8 3/8 HM-LM769L-08-08SS 8 1/2 HM-LM769L-10-02SS 10 1/8 HM-LM769L-10-04SS 10 1/4 HM-LM769L-10-06SS 10 3/8 HM-LM769L-10-08SS 10 1/2 HM-LM769L-12-02SS 12 1/8 HM-LM769L-12-04SS 12 1/4 HM-LM769L-12-06SS 12 3/8 HM-LM769L-12-08SS 12 1/2 HM-LM769L-12-12SS 12 3/4 HM-LM769L-15-08SS 15 1/2 HM-LM769L-16-06SS 16 3/8 HM-LM769L-16-08SS 16 1/2 HM-LM769L-16-12SS 16 3/4 HM-LM769L-18-08SS 18 1/2 HM-LM769L-18-12SS 18 3/4 HM-LM769L-20-08SS 20 1/2 HM-LM769L-20-12SS 20 3/4 HM-LM769L-22-12SS 22 3/4 HM-LM769L-22-16SS 22 1 HM-LM769L-25-08SS 25 1/2 HM-LM769L-25-12SS 25 3/4 HM-LM769L-25-16SS 25 1 HM-LM769L-38-24SS /2 C769L závitu HM-LC769L-01-01SS 1/16 1/16 HM-LC769L-01-02SS 1/16 1/8 HM-LC769L-02-01SS 1/8 1/16 HM-LC769L-02-02SS 1/8 1/8 HM-LC769L-02-04SS 1/8 1/4 HM-LC769L-03-02SS 3/16 1/8 HM-LC769L-03-04SS 3/16 1/4 HM-LC769L-04-01SS 1/4 1/16 HM-LC769L-04-02SS 1/4 1/8 HM-LC769L-04-04SS 1/4 1/4 HM-LC769L-04-06SS 1/4 3/8 HM-LC769L-04-08SS 1/4 1/2 HM-LC769L-05-02SS 5/16 1/8 HM-LC769L-05-04SS 5/16 1/4 HM-LC769L-05-06SS 5/16 3/8 HM-LC769L-06-02SS 3/8 1/8 HM-LC769L-06-04SS 3/8 1/4 HM-LC769L-06-06SS 3/8 3/8 HM-LC769L-06-08SS 3/8 1/2 HM-LC769L-06-12SS 3/8 3/4 HM-LC769L-08-04SS 1/2 1/4 HM-LC769L-08-06SS 1/2 3/8 HM-LC769L-08-08SS 1/2 1/2 HM-LC769L-08-12SS 1/2 3/4 HM-LC769L-10-06SS 5/8 3/8 HM-LC769L-10-08SS 5/8 1/2 HM-LC769L-10-12SS 5/8 3/4 HM-LC769L-12-08SS 3/4 1/2 HM-LC769L-12-12SS 3/4 3/4 HM-LC769L-14-12SS 7/8 3/4 HM-LC769L-16-12SS 1 3/4 HM-LC769L-16-16SS 1 1 HM-LC769L-20-20SS 1.1/4 1.1/4 HM-LC769L-24-24SS 1.1/2 1.1/2 HM-LC769L-32-32SS

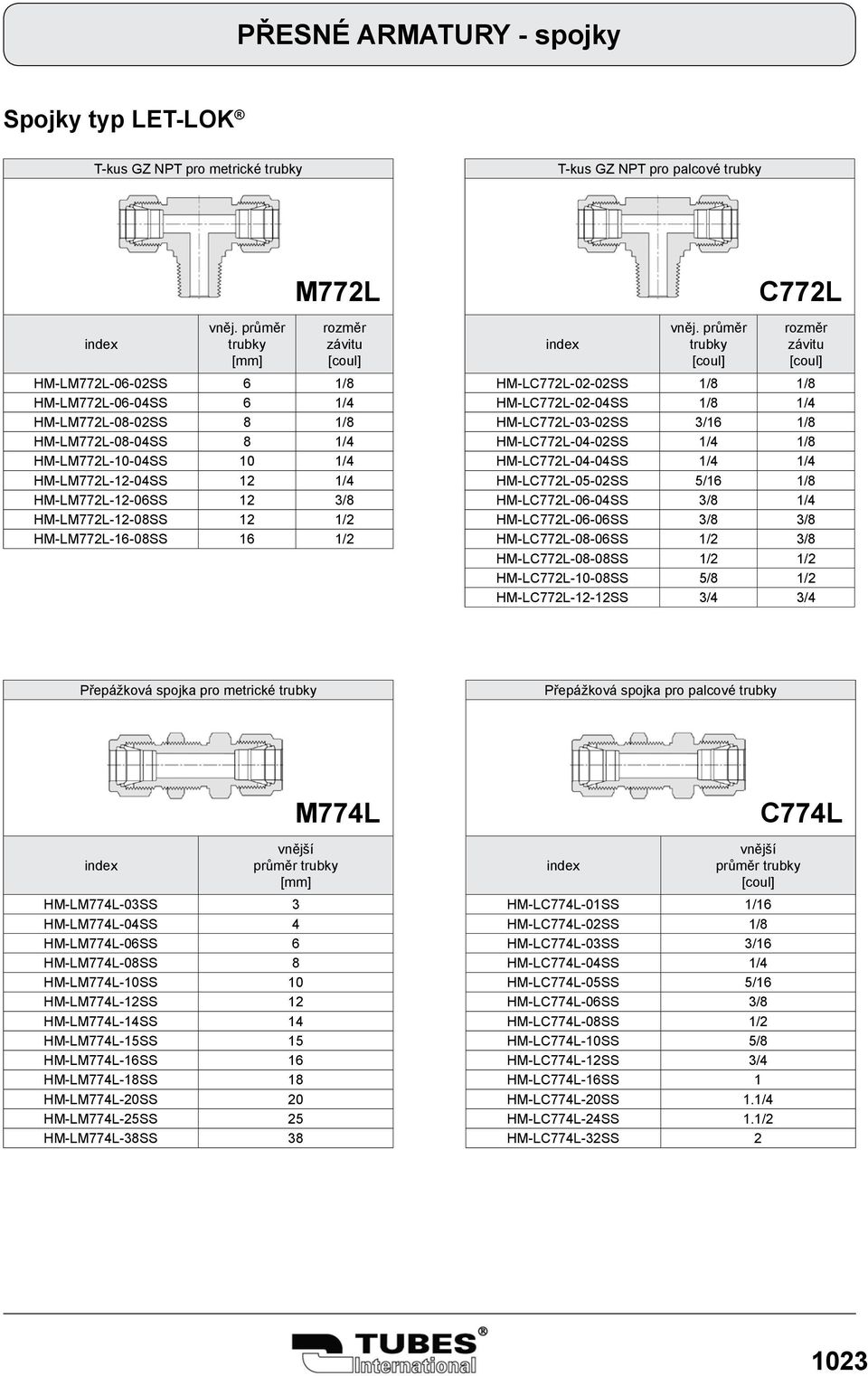

9 Spojky typ LET-LOK T-kus GZ NPT pro metrické T-kus GZ NPT pro palcové M772L závitu HM-LM772L-06-02SS 6 1/8 HM-LM772L-06-04SS 6 1/4 HM-LM772L-08-02SS 8 1/8 HM-LM772L-08-04SS 8 1/4 HM-LM772L-10-04SS 10 1/4 HM-LM772L-12-04SS 12 1/4 HM-LM772L-12-06SS 12 3/8 HM-LM772L-12-08SS 12 1/2 HM-LM772L-16-08SS 16 1/2 C772L závitu HM-LC772L-02-02SS 1/8 1/8 HM-LC772L-02-04SS 1/8 1/4 HM-LC772L-03-02SS 3/16 1/8 HM-LC772L-04-02SS 1/4 1/8 HM-LC772L-04-04SS 1/4 1/4 HM-LC772L-05-02SS 5/16 1/8 HM-LC772L-06-04SS 3/8 1/4 HM-LC772L-06-06SS 3/8 3/8 HM-LC772L-08-06SS 1/2 3/8 HM-LC772L-08-08SS 1/2 1/2 HM-LC772L-10-08SS 5/8 1/2 HM-LC772L-12-12SS 3/4 3/4 Přepážková spojka pro metrické Přepážková spojka pro palcové vnější průměr HM-LM774L-03SS 3 HM-LM774L-04SS 4 HM-LM774L-06SS 6 HM-LM774L-08SS 8 HM-LM774L-10SS 10 HM-LM774L-12SS 12 HM-LM774L-14SS 14 HM-LM774L-15SS 15 HM-LM774L-16SS 16 HM-LM774L-18SS 18 HM-LM774L-20SS 20 HM-LM774L-25SS 25 HM-LM774L-38SS 38 M774L vnější průměr HM-LC774L-01SS 1/16 HM-LC774L-02SS 1/8 HM-LC774L-03SS 3/16 HM-LC774L-04SS 1/4 HM-LC774L-05SS 5/16 HM-LC774L-06SS 3/8 HM-LC774L-08SS 1/2 HM-LC774L-10SS 5/8 HM-LC774L-12SS 3/4 HM-LC774L-16SS 1 HM-LC774L-20SS 1.1/4 HM-LC774L-24SS 1.1/2 HM-LC774L-32SS 2 C774L 1023

10 Spojky typ LET-LOK Lze dodat také řadu jiných elementů systému LET-LOK. Pro získání podrobnějších informací prosím kontaktujte Obchodní nebo Technické oddělení TUBES INTERNATIONAL. Redukční spojka 763L T-kus redukční 764LR Spojka 90 redukční 765LR Přípojka GW BSPT 766LR Přípojka GW BSP 766LG redukční 767LT Spojka redukční 767LM Spojka 767LP Přípojka GZ BSPT 768LR Přípojka GZ BSP 768LG Přípojka GZ UNF 768LOB Přípojka varná 768LN Přípojka varná 768LW Přípojka 90 GZ BSPT 769LR Přípojka 90 varná 769LN 90 redukční 769LT Přípojka 90 GW NPT 770L Přípojka L GZ NPT 771L Přípojka L GW NPT 771LF Přípojka T GW NPT 772LF Přípojka přepážková GW NPT 774LF redukční přepážkový 774LT Přípojka přepážková GZ NPT 774LM Spojka redukční přepážková 775L Spojka kříž 7102L GW NPT 739LF GZ NPT 739LM GZ BSPT 739LMR GZ UNF 739LMOB varný 739LN 1024

11 Spojky závitové Závitové spojky, podobně jako spojky LET-LOK, jsou navrženy zvláště pro instalace v chemickém, petrochemickém a farmaceutickém průmyslu, energetice, jaderném průmyslu, procesním inženýrství. Jsou dodávány se závity NPT od 1/16 do 2 z nerezi nebo mosazi. Maximální pracovní tlak [bar] pro spojky se závity NPT a BSP(T) závitu nerez mosaz vnější závit vnitřní závit vnější závit vnitřní závit 1/ / / / / / / / Koleno s GW NPT Koleno s GZ NPT 100H 100HM závitu závitu HM-P100H-02SS 1/8 HM-P100H-04SS 1/4 HM-P100H-06SS 3/8 HM-P100H-08SS 1/2 HM-P100H-12SS 3/4 HM-P100H-16SS 1 HM-P100HM-02SS 1/8 HM-P100HM-04SS 1/4 HM-P100HM-06SS 3/8 HM-P100HM-08SS 1/2 T-kus s GW NPT T-kus s GZ NPT 101H 101HM závitu závitu HM-P101H-02SS 1/8 HM-P101H-04SS 1/4 HM-P101H-06SS 3/8 HM-P101H-08SS 1/2 HM-P101H-12SS 3/4 HM-P101H-16SS 1 HM-P101HM-02SS 1/8 HM-P101HM-04SS 1/4 HM-P101HM-06SS 3/8 HM-P101HM-08SS 1/2 1025

12 Spojky závitové Kříž s GW NPT T-kus symetrický GW / GZ NPT 102H 3600H závitu závitu HM-P102H-02SS 1/8 HM-P102H-04SS 1/4 HM-P102H-06SS 3/8 HM-P102H-08SS 1/2 HM-P102H-12SS 3/4 HM-P102H-16SS 1 HM-P3600H-02SS 1/8 HM-P3600H-04SS 1/4 HM-P3600H-06SS 3/8 HM-P3600H-08SS 1/2 Redukce GZ / GW NPT GW / GZ NPT vněj. závitu 110H vnitř. závitu HM-P110H-02-01SS 1/8 1/16 HM-P110H-04-02SS 1/4 1/8 HM-P110H-06-02SS 3/8 1/8 HM-P110H-06-04SS 3/8 1/4 HM-P110H-08-02SS 1/2 1/8 HM-P110H-08-04SS 1/2 1/4 HM-P110H-08-06SS 1/2 3/8 HM-P110H-12-04SS 3/4 1/4 HM-P110H-12-06SS 3/4 3/8 HM-P110H-12-08SS 3/4 1/2 HM-P110H-16-04SS 1 1/4 HM-P110H-16-06SS 1 3/8 HM-P110H-16-08SS 1 1/2 HM-P110H-16-12SS 1 3/4 HM-P110H-20-08SS 1.1/4 1/2 HM-P110H-20-12SS 1.1/4 3/4 HM-P110H-20-16SS 1.1/4 1 HM-P110H-24-08SS 1.1/2 1/2 HM-P110H-24-12SS 1.1/2 3/4 HM-P110H-24-16SS 1.1/2 1 HM-P110H-24-20SS 1.1/2 1.1/4 HM-P110H-32-08SS 2 1/2 HM-P110H-32-12SS 2 3/4 HM-P110H-32-16SS 2 1 HM-P110H-32-20SS 2 1.1/4 HM-P110H-32-24SS 2 1.1/2 vnitř. závitu 120H vněj. závitu HM-P120H-02-01SS 1/8 1/16 HM-P120H-02-02SS 1/8 1/8 HM-P120H-04-02SS 1/4 1/8 HM-P120H-04-04SS 1/4 1/4 HM-P120H-06-02SS 3/8 1/8 HM-P120H-06-04SS 3/8 1/4 HM-P120H-06-06SS 3/8 3/8 HM-P120H-08-02SS 1/2 1/8 HM-P120H-08-04SS 1/2 1/4 HM-P120H-08-06SS 1/2 3/8 HM-P120H-08-08SS 1/2 1/2 HM-P120H-12-04SS 3/4 1/4 HM-P120H-12-06SS 3/4 3/8 HM-P120H-12-08SS 3/4 1/2 HM-P120H-12-12SS 3/4 3/4 HM-P120H-16-04SS 1 1/4 HM-P120H-16-08SS 1 1/2 HM-P120H-16-12SS 1 3/4 HM-P120H-16-16SS

13 Spojky závitové Nipl 2 x GZ NPT Mufna 2 x GW NPT 122H 103H závitu závitu HM-P122H-01SS 1/16 HM-P122H-02SS 1/8 HM-P122H-04SS 1/4 HM-P122H-06SS 3/8 HM-P122H-08SS 1/2 HM-P122H-12SS 3/4 HM-P122H-16SS 1 HM-P103H-02SS 1/8 HM-P103H-04SS 1/4 HM-P103H-06SS 3/8 HM-P103H-08SS 1/2 HM-P103H-12SS 3/4 HM-P103H-16SS 1 Šroubení GW / GW NPT 104H Záslepka GZ NPT 107H Záslepka GZ NPT 121H Záslepka GZ UNF 107HOB Záslepka GZ UNF 121HOB Záslepka GW NPT 108H Redukce GW / GZ UNF 110HOB Mufna redukční 2xGW NPT 119H Koleno GW / GZ NPT 116H Nipl 2xGZ NPT 113H Nipl GZ NPT / GZ BSPT 122HNR Nipl GZ NPT / GZ BSP 122HNG Nipl GZ NPT / GZ UNF 122HNOB Nipl soudkový 2xGZ NPT 122HCN Nipl redukční 2xGZ NPT 123H GW NPT / GZ BSPT 120HNR GW NPT / GZ BSP 120HNG GW NPT / GZ UNF 120HNOB GW BSPT / GZ NPT 120HRN GW BSP / GZ NPT 120HGN Koncovka GZ NPT 130HM Koncovka GW NPT 130HF Koncovka trubková 130LT T-kus GZ / GW NPT 3750H 1027

14 PŘESNÉ ARMATURY - ventily Vysoce jakostní, přesné ventily (kulové, jehlové, zpětné a další) pro kontrolní a regulační instalace zvláště v chemickém, petrochemickém a farmaceutickém průmyslu, energetice, jaderném průmyslu, procesním inženýrství. Dodávají se v řadě kombinací v závislosti na pracovní teplotě, tlaku a typu přípojky. Standardně vyráběny z nerezi. Kulové ventily Kulové ventily slouží k úplnému otevření nebo uzavření průtoku. Není vhodné je používat ve střední poloze jako regulační. Konstrukce kulového ventilu (na příkladu ventilu série H-6800): těsnění sedla: PTFE, PEEK možnost panelové montáže přípojky: LET-LOK, závity vnitřní a vnější těsnění korpusu: PTFE, PEEK těsnění koule: TFM, PCTFE, PEEK Druhy hlavních těsnění (koule) používané v kulových ventilech: materiál TFM 1600 typ ventilu rozsah pracovních teplot H-6800 od -34 C do +210 C H-500 od -28 C do +204 C H-700 od -34 C do +204 C charakteristika a použití těsnění Modifikovaný PTFE se stejnou chemickou odolností, ale lepšími tlakovými vlastnostmi. Ve srovnání s PTFE podléhá menším deformacím působením tlaku a má větší schopnost návratu do původního tvaru po uvolnění tlaku. PCTFE H-6800 od -40 C do +140 C Modifikovaný PTFE se stejnou chemickou odolností. Doporučen zvláště pro nízkoteplotní aplikace např. dusíku nebo kyslíku. PEEK H-6800 od -34 C do +260 C Velmi dobrá odolnost chemikáliím a hydrolýze, velmi dobrá mechanická odolnost a ová stabilita. V rozsahu pracovních H-500 od -28 C do +232 C teplot udržuje svůj tvar a pevnost. PFA H-800 od -54 C do -149 C Modifikovaný PTFE se stejnou chemickou a teplotní odolností, ale lepšími mechanickými vlastnostmi. PTFE H-500 od -28 C do +186 C Velmi dobrá chemická odolnost, odolnost stárnutí, hydrolýze a atmosférickým vlivům. Nízký koeficient tření. Dokonalý těsnící materiál pro obecné použití. SS PTFE H-500 od -28 C do +232 C PTFE plněný nerezovým práškem. Má lepší teplotní a tlakové vlastnosti a nižší koeficient deformace při zachování stejné chemické odolnosti jako PTFE. 1028

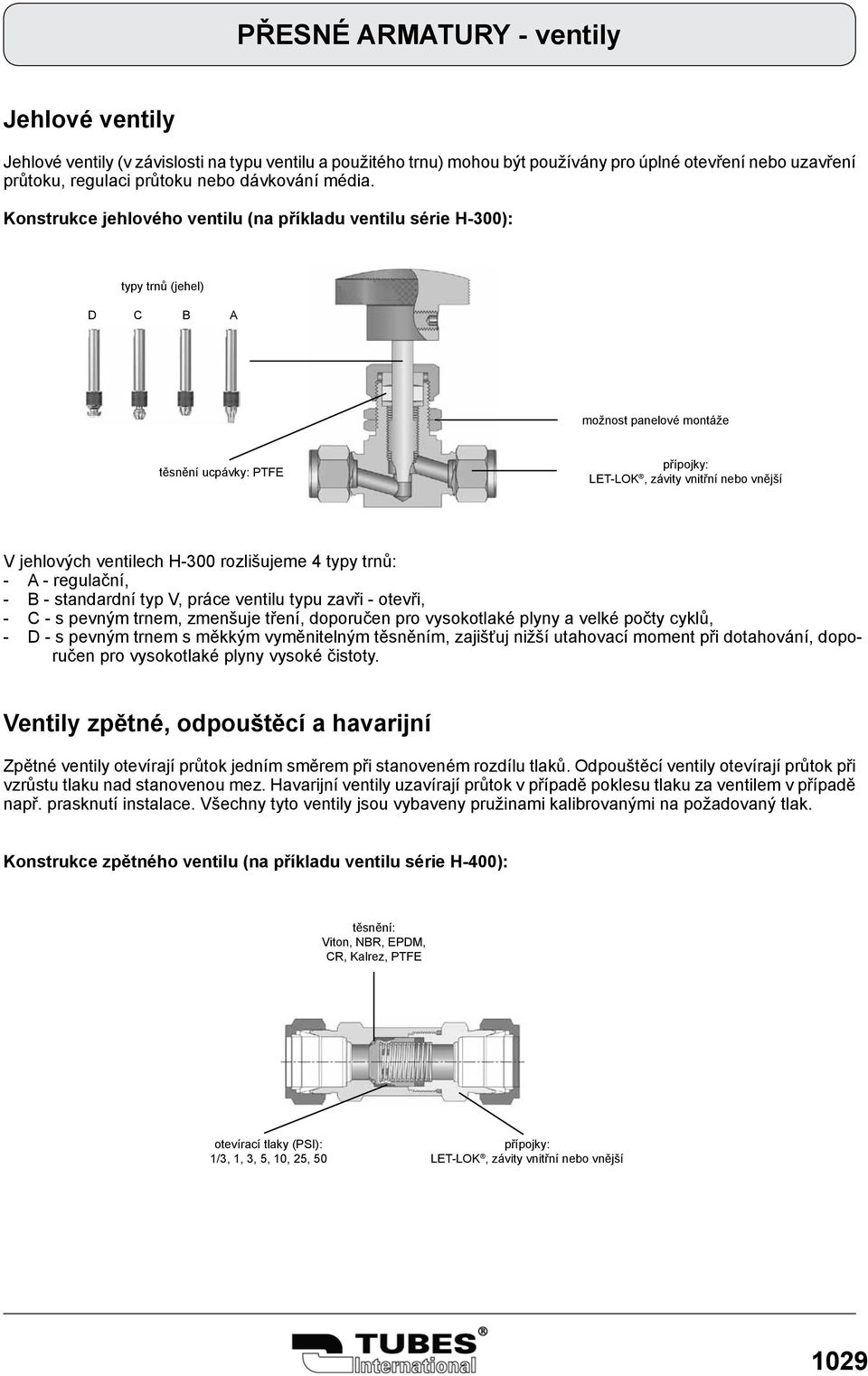

15 PŘESNÉ ARMATURY - ventily Jehlové ventily Jehlové ventily (v závislosti na typu ventilu a použitého trnu) mohou být používány pro úplné otevření nebo uzavření průtoku, regulaci průtoku nebo dávkování média. Konstrukce jehlového ventilu (na příkladu ventilu série H-300): typy trnů (jehel) D C B A možnost panelové montáže těsnění ucpávky: PTFE přípojky: LET-LOK, závity vnitřní nebo vnější V jehlových ventilech H-300 rozlišujeme 4 typy trnů: - A - regulační, - B - standardní typ V, práce ventilu typu zavři - otevři, - C - s pevným trnem, zmenšuje tření, doporučen pro vysokotlaké plyny a velké počty cyklů, - D - s pevným trnem s měkkým vyměnitelným těsněním, zajišťuj nižší utahovací moment při dotahování, dopo - ručen pro vysokotlaké plyny vysoké čistoty. Ventily zpětné, odpouštěcí a havarijní Zpětné ventily otevírají průtok jedním směrem při stanoveném rozdílu tlaků. Odpouštěcí ventily otevírají průtok při vzrůstu tlaku nad stanovenou mez. Havarijní ventily uzavírají průtok v případě poklesu tlaku za ventilem v případě např. prasknutí instalace. Všechny tyto ventily jsou vybaveny pružinami kalibrovanými na požadovaný tlak. Konstrukce zpětného ventilu (na příkladu ventilu série H-400): těsnění: Viton, NBR, EPDM, CR, Kalrez, PTFE otevírací tlaky (PSI): 1/3, 1, 3, 5, 10, 25, 50 přípojky: LET-LOK, závity vnitřní nebo vnější 1029

16 PŘESNÉ ARMATURY - ventily Kulový ventil typ H-6800 Materiál korpusu: Materiál koule: Těsnění koule: Prac. teplota: Přípojky: Prac. tlak: Nerez (mosaz - volitelně) Nerez TFM 1600 (PCTFE, PEEK - volitelně) TFM do +210 C PCTFE - do +140 C PEEK - do +260 C Přípojky LET-LOK, závity NPT, BSPT, BSP TFM do 206 bar PCTFE, PEEK - do 410 bar Vysokotlaký, dvoucestný kulový ventil, určený pro montáž do instalace nebo panelu. Páka vyrobena z nylonu (standardně černá, dostupná červená, modrá, zelená a žlutá nebo kovová). Verze ISLT má možnost blokace polohy pomocí kladky. Dostupný rovněž jako dvoucestný úhlový nebo třícestný (vstup zespodu). Lze objednat s pneumatickým ovládáním. Všechny ventily jsou továrně testovány. přípojky světlost těsnění délka materiál korpusu metrické přípojky LET-LOK HM-H6800-SS-LM-03-PSS 3 mm 2,4 78,6 HM-H6800-SS-LM-06-PSS 6 mm 4,8 83,6 HM-H6800-SS-LM-08-PSS 8 mm 4,8 84,8 TFM 1600 HM-H6800-SS-LM-10-PSS 10 mm 4,8 86,4 HM-H6800-SS-LM-12-PSS 12 mm 10,3 102,5 HM-H6800-SS-LM-18-PSS 18 mm 10,3 102,5 palcové přípojky LET-LOK HM-H6800-SS-LC-01-PSS 1/16 1,3 70,2 HM-H6800-SS-LC-02-PSS 1/8 2,4 78,6 HM-H6800-SS-LC-04-PSS 1/4 4,8 83,6 TFM 1600 HM-H6800-SS-LC-06-PSS 3/8 4,8 86,3 HM-H6800-SS-LC-08-PSS 1/2" 10,3 102,5 HM-H6800-SS-LC-12-PSS 3/4" 10,3 102,5 vnitřní závit NPT HM-H6810-SS-N-02-PSS 1/8 4,8 63,6 HM-H6810-SS-N-04-PSS 1/4 4,8 63,6 HM-H6810-SS-N-06-PSS 3/8 4,8 TFM ,6 HM-H6810-SS-N-08-PSS 1/2 10,3 87,4 HM-H6810-SS-N-12-PSS 3/4" 10,3 91 vnitřní závit BSPT HM-H6810-SS-R-02-PSS 1/8 4,8 63,6 HM-H6810-SS-R-04-PSS 1/4 4,8 63,6 HM-H6810-SS-R-06-PSS 3/8 4,8 TFM ,6 HM-H6810-SS-R-08-PSS 1/2" 10,3 87,4 HM-H6810-SS-R-12-PSS 3/4" 10,3 91 vnější závit NPT HM-H6880-SS-N-02-PSS 1/8 4,8 67,6 HM-H6880-SS-N-04-PSS 1/4 4,8 76,6 HM-H6880-SS-N-06-PSS 3/8 4,8 TFM ,6 HM-H6880-SS-N-08-PSS 1/2" 10,3 92,4 HM-H6880-SS-N-12-PSS 3/4" 10,3 94,4 1030

17 PŘESNÉ ARMATURY - ventily Kulový ventil typ H-700 Materiál korpusu: Materiál koule: Těsnění koule: Prac. teplota: Přípojky: Prac. tlak: Nerez Nerez TFM 1600 Do +204 C Přípojky LET-LOK, závity NPT, BSPT, BSP Do 135 bar Vysokotlaký, dvoucestný kulový ventil, určený pro montáž do instalace nebo panelu. Páka vyrobena z nylonu (standardně černá, dostupná červená, modrá, zelená a žlutá nebo kovová). Verze ISLT má možnost blokace polohy pomocí kladky. Dostupný rovněž jako dvoucestný úhlový nebo třícestný (vstup zespodu). Lze objednat s pneumatickým ovládáním. Všechny ventily jsou továrně testovány. přípojky světlost těsnění délka materiál korpusu metrické přípojky LET-LOK HM-H700-SS-LM-06-TLD HM-H700-SS-LM-08-TLD 6 mm 8 mm HM-H700-SS-LM-10-TLD 10 mm 9,2 TFM ,3 HM-H700-SS-LM-12-TLD 12 mm 12,5 113,4 HM-H700-SS-LM-25-TLD 25 mm ,6 palcové přípojky LET-LOK HM-H700-SS-LC-04-TLD 1/4" 5 90 HM-H700-SS-LC-06-TLD 3/ HM-H700-SS-LC-08-TLD 1/2" 9,2 TFM ,3 HM-H700-SS-LC-12-TLD 3/4" 12,5 113,4 HM-H700-SS-LC-16-TLD ,6 vnitřní závit NPT HM-H710-SS-N-04-TLD 1/4" 5 50 HM-H710-SS-N-06-TLD 3/8 7 TFM HM-H710-SS-N-08-TLD 1/2" 9 75 vnější závit NPT HM-H780-SS-N-04-TLD 1/4" 5 50,3 HM-H780-SS-N-06-TLD 3/8 7 TFM ,2 HM-H780-SS-N-08-TLD 1/2" 9,2 74,9 vnější závit NPT / palcová přípojka LET-LOK HM-H795-SS-LCN TLD 1/4 5 70,15 HM-H795-SS-LCN TLD 3/8 7 TFM ,3 HM-H795-SS-LCN TLD 1/2 9,2 85,1 Jiné dostupné kulové ventily H-500 Středotlaký 3-dílný, dvoucestný, kulový ventil pro obecné použití z nerezi. Rozměry od 1/4 do 1. Přípojky LET-LOK, závitové nebo varné koncovky. Pracovní tlak do 204 bar. Pracovní teplota do +232 C. H-800 Středotlaký, kulový miniventil pro obecné použití, také pro panelovou montáž. Rozměry od 1/16 do 1/2. Přípojky LET-LOK a závitové koncovky. Pracovní tlak do 206 bar. Pracovní teplota do +149 C. Dostupný také v úhlové verzi a také jako 3-cestný ventil (vstup zdola). 1031

18 PŘESNÉ ARMATURY - ventily Zpětný ventil typ H-400 Materiál spojky: Těsnění: Prac. teplota: Přípojky: Prac. tlak: Nerez (mosaz - volitelně) O-kroužek viton (NBR, EPDM, CR, Kalrez, PTFE - volitelně) Od -23 C do +190 C (viton) Přípojky LET-LOK, závity NPT, BSPT, BSP Do 206 bar Zpětný ventil pro kontrolní a regulační instalace. Normálně uzavřený, otevírá se v okamžiku, kdy rozdíl tlaků na vstupu a výstupu je větší než otevírací tlak ventilu (závislý na tuhosti použité pružiny). Dostupné ventily s nominálním otevíracím tlakem 1/3 PSI (0,02 bar), 1 PSI (0,06 bar), 10 PSI (0,68 bar), 25 PSI (1,7 bar) a 50 PSI (3,4 bar). Do série H-400 patří 5 skupin ventilů: základní verze H-400, vysokotlaké H-400HP (do 410 bar), jednodílné H-400OP a ventily H-400OPA a H-400A s nastavitelným tlakem. Všechny ventily jsou továrně testovány. přípojky nominální otevírací tlak těsnění délka materiál korpusu metrické přípojky LET-LOK HM-H400-SS-LM-06-1/3 6 mm 60,5 1/3 PSI HM-H400-SS-LM-10-1/3 10 mm viton 64 (0,02 bar) HM-H400-SS-LM-12-1/3 12 mm 77 palcové přípojky LET-LOK HM-H400-SS-LC-02-1/3 1/8" 56 HM-H400-SS-LC-04-1/3 1/4 60,5 HM-H400-SS-LC-06-1/3 3/8" 1/3 PSI 63,5 viton HM-H400-SS-LC-08-1/3 1/2" (0,02 bar) 77 HM-H400-SS-LC-12-1/3 3/4 88,5 HM-H400-SS-LC-16-1/ vnitřní závit NPT HM-H410-SS-N-02-1/3 1/8 44 HM-H410-SS-N-04-1/3 1/4 52,5 HM-H410-SS-N-06-1/3 3/8 1/3 PSI 51,5 viton HM-H410-SS-N-08-1/3 1/2 (0,02 bar) 76,5 HM-H410-SS-N-12-1/3 3/4" 86 HM-H410-SS-N-16-1/ Jiné dostupné zpětné ventily H-900 Nízkotlaký odpouštěcí ventil pro obecné použití z nerezi. Rozměr 1/4. Přípojky LET-LOK a závitové. Pracovní tlak do 15,5 bar. Pracovní teplota do +148 C. H-900 HP Vysokotlaký odpouštěcí ventil pro obecné použití z nerezi. Rozměr 1/4. Přípojky LET-LOK a závitové. Pracovní tlak do 410 bar. Pracovní teplota do +148 C. H-911 Vysokotlaký poruchový uzavírací ventil. Rozměr od 1/8 do 1/2. Přípojky LET-LOK a závitové. Pracovní tlak do 410 bar. Pracovní teplota do +204 C. 1032

19 PŘESNÉ ARMATURY - ventily Jehlový ventil typ H-99, H-99 HP Materiál spojky: Materiál trnu: Těsnění ventilu: Těsnění ucpávky: Prac. teplota: Přípojky: Prac. tlak: Nerez Nerez Kov / kov () PTFE, uhlíkové vlákno (CF) Do +204 C (PTFE) Do +600 C (CF) Přípojky LET-LOK, závity NPT, BSPT, BSP, varné koncovky H-99 - do 410 bar H-99 HP - do 690 bar Vysokotlaký jehlový ventil pro montáž do instalace nebo panelovou montáž. Používán zvláště v těžkých pracovních podmínkách, pro odběr vzorků, uzavírání průtoku a pro testovací zařízení. Standardně s trnem typu V (práce ventilu otevřít-zavřít). Dostupný také s regulačním trnem a pevným trnem. Všechny ventily jsou továrně testovány. přípojky světlost těsnění ucpávky vnitřní závit NPT HM-H99-SS-NV-02 1/ HM-H99-SS-NV-04 1/ HM-H99-SS-NV-06 3/ PTFE HM-H99-SS-NV-08 1/2" 5 65 HM-H99-SS-NV-12 3/4" 6 70 HM-H99-SS-NV délka přípojky světlost těsnění ucpávky délka metrické přípojky LET-LOK HM-H99HP-SS-LMV-06 6 mm 5 72,8 HM-H99HP-SS-LMV-08 8 mm 5 73 PTFE HM-H99HP-SS-LMV mm 5 73,2 HM-H99HP-SS-LMV mm 5 78,2 palcové přípojky LET-LOK HM-H99HP-SS-LCV-04 1/4" 5 72,7 HM-H99HP-SS-LCV-06 3/8 5 72,7 PTFE HM-H99HP-SS-LCV-08 1/2" 5 78,3 HM-H99HP-SS-LCV-12 3/4" 6 85,3 vnitřní závit NPT HM-H99HP-SS-NV-02 1/ HM-H99HP-SS-NV-04 1/ HM-H99HP-SS-NV-06 3/ PTFE HM-H99HP-SS-NV-08 1/2" 5 65 HM-H99HP-SS-NV-12 3/4" 6 70 HM-H99HP-SS-NV
