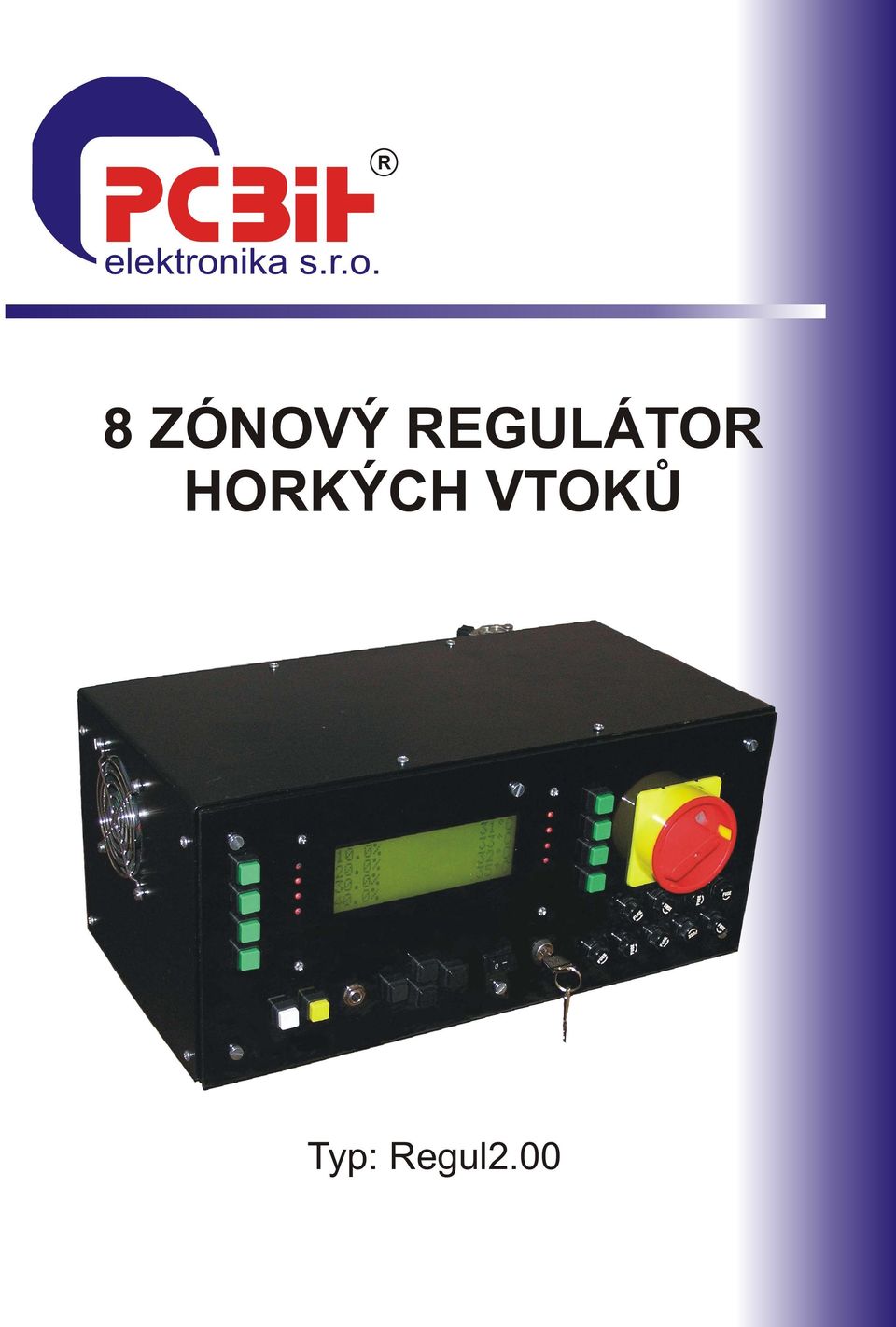

1 8 ZÓNOVÝ REGULÁTOR HORKÝCH VTOKÙ Typ: Regul2.00

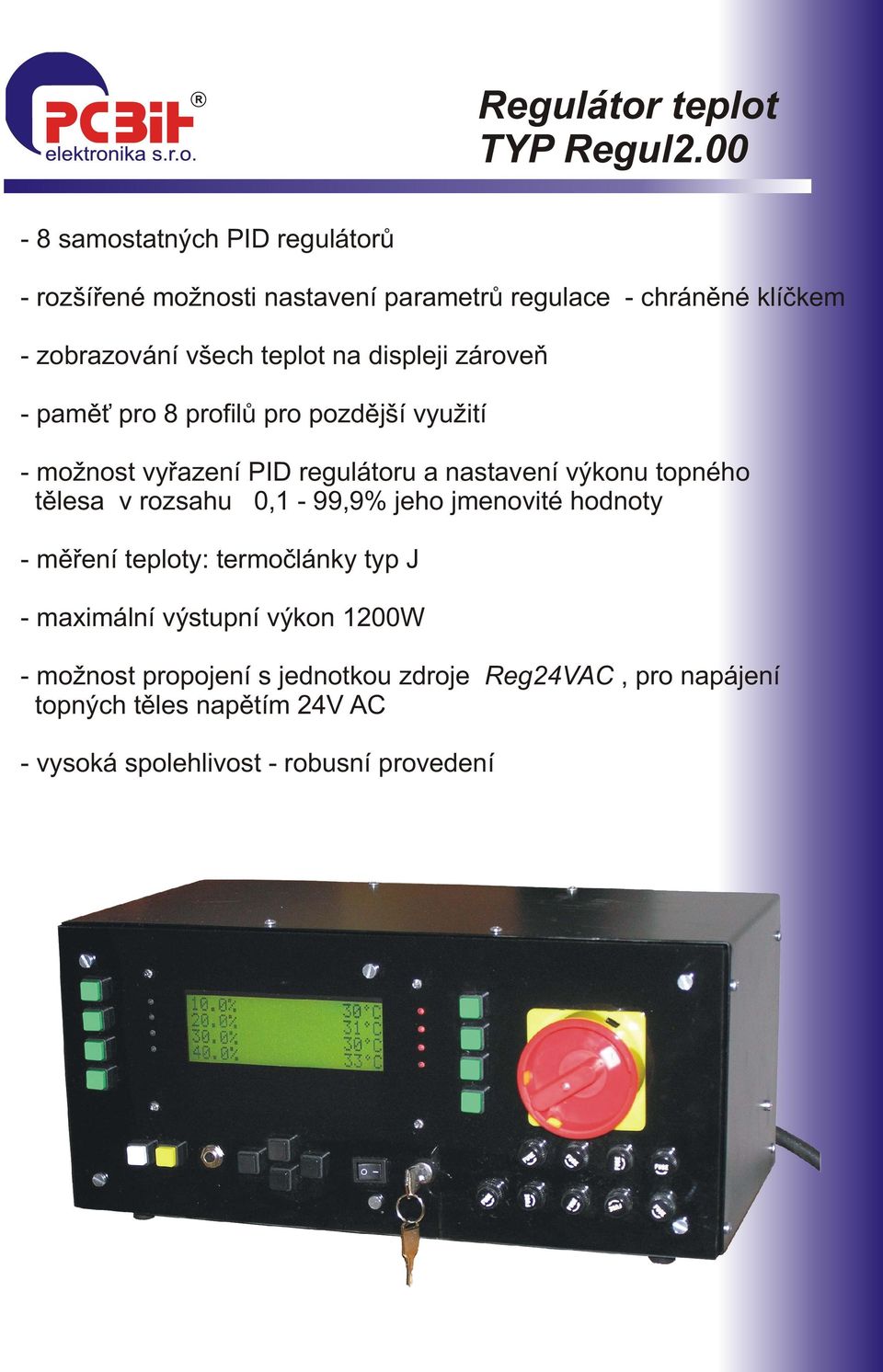

2 - 8 samostatných PID regulátorù - rozšíøené možnosti nastavení parametrù regulace - chránìné klíèkem - zobrazování všech teplot na displeji zároveò - pamì pro 8 profilù pro pozdìjší využití - možnost vyøazení PID regulátoru a nastavení výkonu topného tìlesa v rozsahu 0,1-99,9% jeho jmenovité hodnoty - mìøení teploty: termoèlánky typ J - maximální výstupní výkon 1200W - možnost propojení s jednotkou zdroje Reg24VAC, pro napájení topných tìles napìtím 24V AC - vysoká spolehlivost - robusní provedení

topného tìlesa v rozsahu 0,1-99,9% jeho jmenovité hodnoty - mìøení teploty: termoèlánky typ J - maximální výstupní výkon

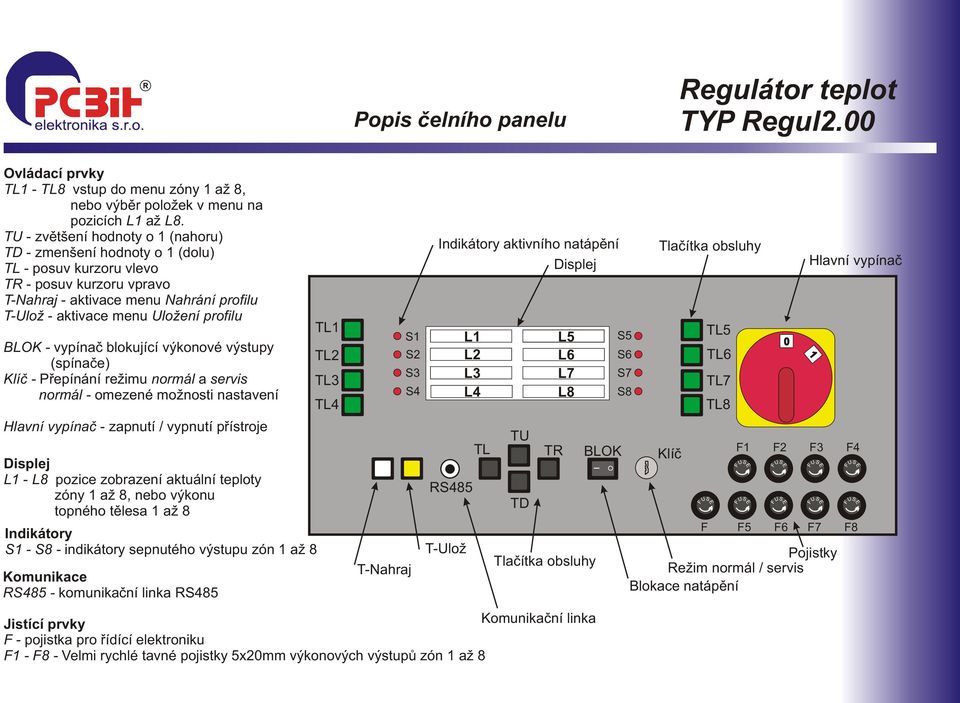

3 Popis èelního panelu Regulátor teplot Ovládací prvky TL1 - TL8 vstup do menu zóny 1 až 8, nebo výbìr položek v menu na pozicích L1 až L8. TU - zvìtšení hodnoty o 1 (nahoru) TD - zmenšení hodnoty o 1 (dolu) TL - posuv kurzoru vlevo TR - posuv kurzoru vpravo T-Nahraj - aktivace menu Nahrání profilu T-Ulož - aktivace menu Uložení profilu BLOK - vypínaè blokující výkonové výstupy (spínaèe) Klíè - Pøepínání režimu normál a servis normál - omezené možnosti nastavení Hlavní vypínaè - zapnutí / vypnutí pøístroje Displej L1 - L8 pozice zobrazení aktuální teploty zóny 1 až 8, nebo výkonu topného tìlesa 1 až 8 Indikátory S1 - S8 - indikátory sepnutého výstupu zón 1 až 8 Komunikace RS485 - komunikaèní linka RS485 Jistící prvky Komunikaèní linka F - pojistka pro øídící elektroniku F1 - F8 - Velmi rychlé tavné pojistky 5x20mm výkonových výstupù zón 1 až 8 TL1 TL2 TL3 TL4 T-Nahraj S1 S2 S3 S4 Indikátory aktivního natápìní L1 L2 L3 L4 RS485 T-Ulož TL TU TD TR Displej L5 L6 L7 L8 Tlaèítka obsluhy BLOK S5 S6 S7 S8 Tlaèítka obsluhy Klíè TL5 TL6 TL7 TL8 Hlavní vypínaè F1 F2 F3 F4 F F5 F6 F7 F8 Pojistky Režim normál / servis Blokace natápìní

BLOK - vypínaè blokující výkonové výstupy (spínaèe) Klíè - Pøepínání režimu normál a servis normál - omezené možnosti nastavení Hlavní vypínaè - zapnutí / vypnutí pøístroje Displej L1 - L8 pozice

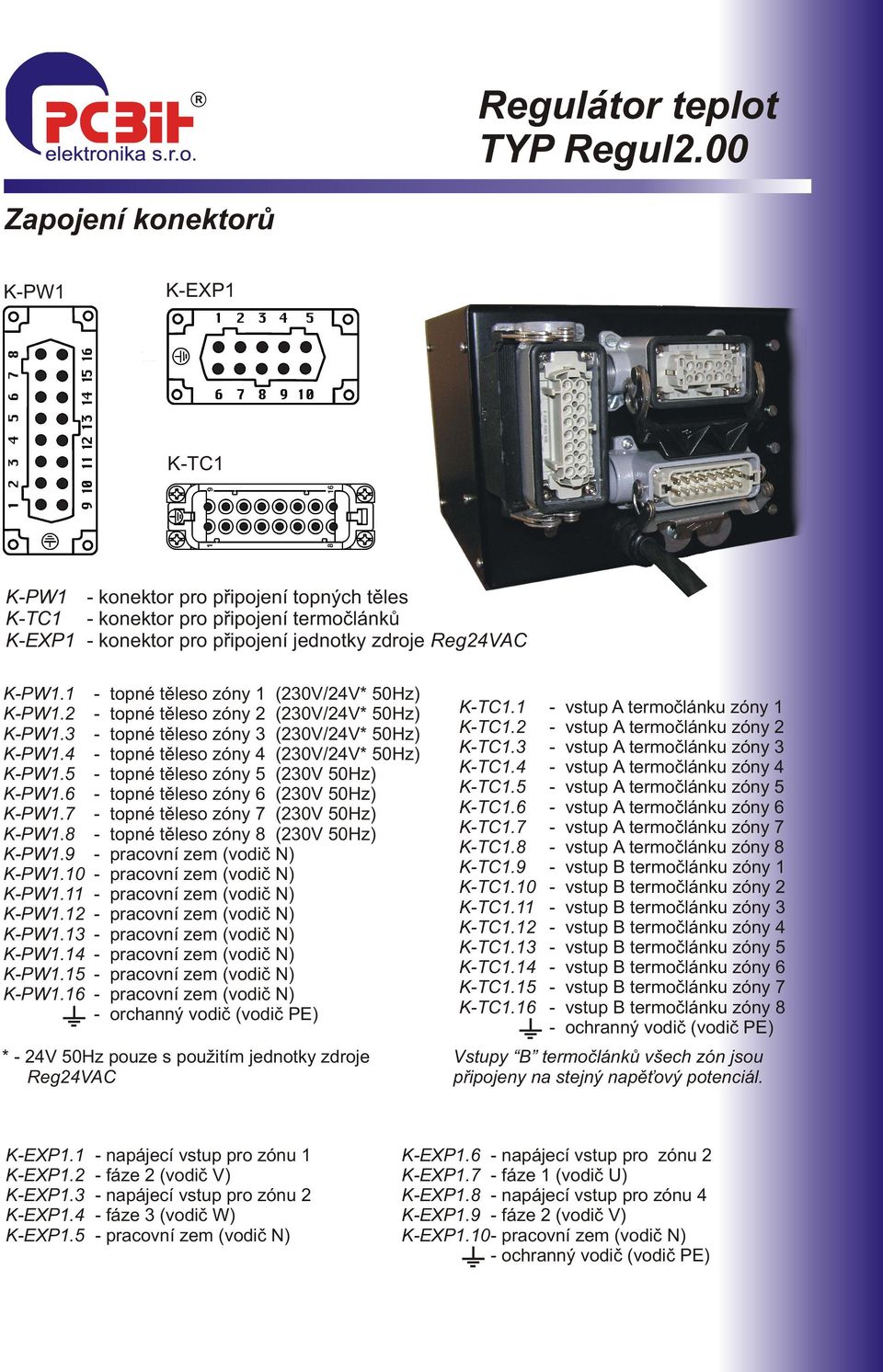

4 Zapojení konektorù K-PW1 K-EXP1 K-TC1 K-PW1 K-TC1 K-EXP1 - konektor pro pøipojení topných tìles - konektor pro pøipojení termoèlánkù - konektor pro pøipojení jednotky zdroje Reg24VAC K-PW1.1 K-PW1.2 K-PW1.3 K-PW1.4 K-PW1.5 K-PW1.6 K-PW1.7 K-PW1.8 K-PW1.9 K-PW1.10 K-PW1.11 K-PW1.12 K-PW1.13 K-PW1.14 K-PW1.15 K-PW topné tìleso zóny 1 (230V/24V* 50Hz) - topné tìleso zóny 2 (230V/24V* 50Hz) - topné tìleso zóny 3 (230V/24V* 50Hz) - topné tìleso zóny 4 (230V/24V* 50Hz) - topné tìleso zóny 5 (230V 50Hz) - topné tìleso zóny 6 (230V 50Hz) - topné tìleso zóny 7 (230V 50Hz) - topné tìleso zóny 8 (230V 50Hz) - orchanný vodiè (vodiè PE) * - 24V 50Hz pouze s použitím jednotky zdroje Reg24VAC K-TC1.1 K-TC1.2 K-TC1.3 K-TC1.4 K-TC1.5 K-TC1.6 K-TC1.7 K-TC1.8 K-TC1.9 K-TC1.10 K-TC1.11 K-TC1.12 K-TC1.13 K-TC1.14 K-TC1.15 K-TC vstup A termoèlánku zóny 1 - vstup A termoèlánku zóny 2 - vstup A termoèlánku zóny 3 - vstup A termoèlánku zóny 4 - vstup A termoèlánku zóny 5 - vstup A termoèlánku zóny 6 - vstup A termoèlánku zóny 7 - vstup A termoèlánku zóny 8 - vstup B termoèlánku zóny 1 - vstup B termoèlánku zóny 2 - vstup B termoèlánku zóny 3 - vstup B termoèlánku zóny 4 - vstup B termoèlánku zóny 5 - vstup B termoèlánku zóny 6 - vstup B termoèlánku zóny 7 - vstup B termoèlánku zóny 8 - ochranný vodiè (vodiè PE) Vstupy B termoèlánkù všech zón jsou pøipojeny na stejný napì ový potenciál. K-EXP1.1 K-EXP1.2 K-EXP1.3 K-EXP1.4 K-EXP1.5 - napájecí vstup pro zónu 1 - fáze 2 (vodiè V) - napájecí vstup pro zónu 2 - fáze 3 (vodiè W) K-EXP1.6 - napájecí vstup pro zónu 2 K-EXP1.7 - fáze 1 (vodiè U) K-EXP1.8 - napájecí vstup pro zónu 4 K-EXP1.9 - fáze 2 (vodiè V) K-EXP ochranný vodiè (vodiè PE)

16 - topné tìleso zóny 1 (230V/24V* 50Hz) - topné tìleso zóny 2 (230V/24V* 50Hz) - topné tìleso zóny 3 (230V/24V* 50Hz) - topné tìleso zóny 4 (230V/24V* 50Hz) - topné tìleso zóny 5 (230V 50Hz) -

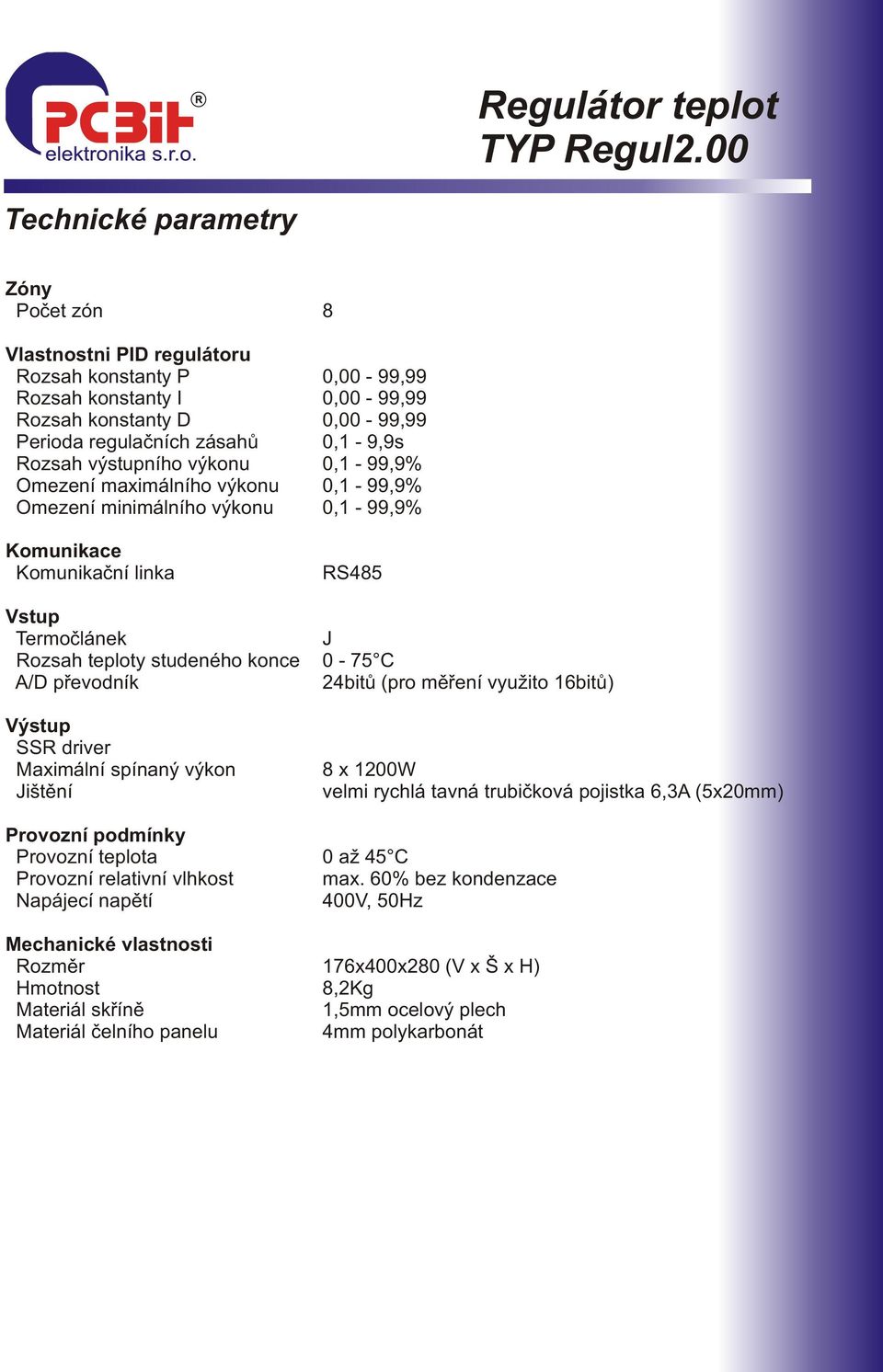

5 Technické parametry Zóny Poèet zón Vlastnostni PID regulátoru Rozsah konstanty P Rozsah konstanty I Rozsah konstanty D Perioda regulaèních zásahù Rozsah výstupního výkonu Omezení maximálního výkonu Omezení minimálního výkonu Komunikace Komunikaèní linka Vstup Termoèlánek Rozsah teploty studeného konce A/D pøevodník Výstup SSR driver Maximální spínaný výkon Jištìní Provozní podmínky Provozní teplota Provozní relativní vlhkost Napájecí napìtí Mechanické vlastnosti Rozmìr Hmotnost Materiál skøínì Materiál èelního panelu 8 0,00-99,99 0,00-99,99 0,00-99,99 0,1-9,9s 0,1-99,9% 0,1-99,9% 0,1-99,9% RS485 J 0-75 C 24bitù (pro mìøení využito 16bitù) 8 x 1200W velmi rychlá tavná trubièková pojistka 6,3A (5x20mm) 0 až 45 C max. 60% bez kondenzace 400V, 50Hz 176x400x280 (V x Š x H) 8,2Kg 1,5mm ocelový plech 4mm polykarbonát

teplota Provozní relativní vlhkost Napájecí napìtí Mechanické vlastnosti Rozmìr Hmotnost Materiál skøínì Materiál èelního panelu 8 0,00-99,99 0,00-99,99 0,00-99,99 0,1-9,9s 0,1-99,9% 0,1-99,9%

6 PCBit elektronika, s.r.o. Bezruèova 188/V Daèice
