1 SFA1 Denní osvětlení budov Přednáška 5 Bošová- SFA1 Přednáška 5/1

2 VÝPOČET ČINITELE DENNÍ OSVĚTLENOSTI D = D s +D e +D i Ds+De Daniljukovy úhlové sítě Kittlerovy protraktory Waldramův diagram Bodová metoda (PC) D i Arndtův vzorec Metoda BRS Radiační metoda (PC) Bošová- SFA1 Přednáška 5/2

3 VÝPOČET ČINITELE DENNÍ OSVĚTLENOSTI Při hodnocení stínění stávajících vnitřních prostorů novými stavbami nebo jejich novými částmi se považuje za vyhovující jsou-li splněny požadavky D w : TAB: Požadované hodnoty Dw ( ) roviny zasklení okna: Kategorie 1 Typ posuzovaného prostoru, charakter lokality Prostory s vysokými nároky ne denní osvětlení (denní místnosti MŠ, učebny škol, apod.) Nejnižší D w (%) 35 Odpovídá úhlu stínění ( ) 24 2 Běžné prostory s trvalým pobytem lidí * Prostory s trvalým pobytem lidí v souvislé řadové zástavbě v centrech měst * Prostory s trvalým pobytem lidí v mimořádně stíněných podmínkách historických center měst * O zařazení rozhoduje oprávněná instituce příslušné obce Bošová- SFA1 Přednáška 5/3

4 VÝPOČET ČINITELE DENNÍ OSVĚTLENOSTI Umístění kontrolního bodu, úhel stínění a složky D w Dw...činitel denní osvětlenosti svislé roviny zasklení toto kritérium neplatí pro novostavby!!! Bošová- SFA1 Přednáška 5/4

5 VÝPOČET ČINITELE DENNÍ OSVĚTLENOSTI Každý výpočet musí respektovat: 1) vlastnosti oblohy 2) vlastnosti stínících překážek 3) vlastnosti osvětlovacího otvoru 4) vlastnosti vnitřního prostoru Bošová- SFA1 Přednáška 5/5

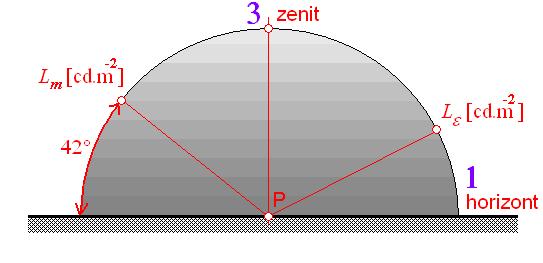

6 MODELY OBLOHY A)Zimní zatažená obloha při tmavém terénu B) Zimní zatažená obloha při zasněženém terénu 3 3 q = ( 1 + 2sinε ) q = ( 1 + sinε ) 7 5 Při horizontu ε = 0 q H = 3/7 V zenitu ε = π/2 qh = 9/7 3x větší v zenitu!!! JEN V LOKALITÁCH 600 m n.m. A VÝŠE Bošová- SFA1 Přednáška 5/6

7 VLASTNOSTI STÍNÍCÍCH PŘEKÁŽEK Činitel jasu stínící překážky k = L L e s L e..jas stínící překážky [cd.m -2 ] L s..jas oblohy, kterou překážka zakrývá [cd.m -2 ] Běžně používaná hodnota k = 0,1 Le = E.ρ π E.osvětlenost povrchu průčelí denním světlem[lx] ρ..činitel odrazu světla [-]..tato hodnota se zjišťuje měřením luxmetrem Bošová- SFA1 Přednáška 5/7

8 VLASTNOSTI STÍNÍCÍCH PŘEKÁŽEK Činitel odrazu světla běžných povrchů (ČSN ) Bošová- SFA1 Přednáška 5/8

9 VLASTNOSTI OSVĚTLOVACÍCH OTVORŮ Činitel prostupu světla v normál. směru τ s,nor [-] (ČSN ) Bošová- SFA1 Přednáška 5/9

10 VLASTNOSTI OSVĚTLOVACÍCH OTVORŮ Činitel směrové propustnosti τ ψ [-] τ ψ = cos ψ ( sin 2 ψ) Bošová- SFA1 Přednáška 5/10

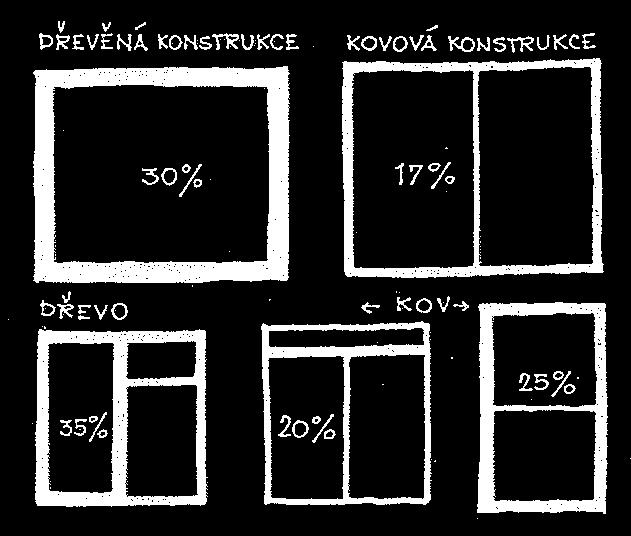

11 VLASTNOSTI OSVĚTLOVACÍCH OTVORŮ Činitel propustnosti světla τ K [-] vlivem neprůsvitných částí konstrukce okna τ k = W S 0 W čistá plocha skla Bošová- SFA1 Přednáška 5/11

12 VLASTNOSTI OSVĚTLOVACÍCH OTVORŮ Vliv zařízení pro regulaci osvětlení τ r [-] τ r = ( W S ) W r W..čistá plocha zasklení [m 2 ] L r..plocha neprůsvitných konstrukcí zařízení pro regulaci osvětlení [m 2 ] Vliv stínění konstrukcí budovy τ B [-] ČSN Bošová- SFA1 Přednáška 5/12

13 VLASTNOSTI OSVĚTLOVACÍCH OTVORŮ Vliv znečištění zasklení τ z [-] τ z =τ. τ ze zi τ z...činitel znečištění [-] τze..činitel znečištění z vnější strany [-] τ zi..činitel zněčištění z vnitřní strany [-] Bošová- SFA1 Přednáška 5/13

14 VLASTNOSTI OSVĚTLOVACÍCH OTVORŮ Ve výpočtech se používají : SOUHRNNÝ ČINITEL PROSTUPU SVĚTLA τ 0,ψ [-] τ = τ. τ. τ. τ. 0, ψ s, ψ K r z τ B pro D s SOUHRNNÝ ČINITEL PROSTUPU SVĚTLA τ 0,nor [-] τ = 0, nor τ. τ. τ. τ. τ s, nor K r z B pro D e Bošová- SFA1 Přednáška 5/14

15 VLASTNOSTI VNITŘNÍHO PROSTORU ρ m = ρ S ρ S + + ρ ns ΣS ρ m..střední činitel odrazu světla [-] S 1 S n plocha povrchu v místnosti [ m 2 ] ρ 1 ρ n...činitel odrazu světla povrchu [-] ΣS...součet všech povrchů v místnosti (vč. oken) n Není-li známo barevnéřešení interiéru pak : ρ m = 0,5 Bošová- SFA1 Přednáška 5/15

16 VLASTNOSTI VNITŘNÍHO PROSTORU Činitel odrazu světla vnitřního povrchu ρ [-] Bošová- SFA1 Přednáška 5/16

17 VÝPOČET ČINITELE DENNÍ OSVĚTLENOSTI D = D s +D e +D i Ds+De Daniljukovy úhlové sítě Kittlerovy protraktory Waldramův diagram Bodová metoda (PC) D i Arndtův vzorec Metoda BRS Radiační metoda (PC) Bošová- SFA1 Přednáška 5/17

18 VÝPOČET ČINITELE DENNÍ OSVĚTLENOSTI SROVNÁVACÍ ROVINA Základní síť bodů na srovnávací rovině 0,85m nad podlahou: krajní body 1m od stěn vzájemná vzdálenost bodů 1 až 6m Při šíři místnosti do 2,4m stačí 1 řada bodů Zařízený interiér Bošová- SFA1 Přednáška 5/18

19 VÝPOČET ČINITELE DENNÍ OSVĚTLENOSTI SROVNÁVACÍ ROVINA Požadavky na denní osvětlení OBYTNÝCH MÍSTNOSTÍ Bošová- SFA1 Přednáška 5/19

20 DANILJUKOVY ÚHLOVÉ SÍTĚ Rozdělení oblohové hemisféry na plošek, z nichž každá vyvolá osvětlenost E = E H Půdorys oblohy Metoda uvažuje: - model zataž. oblohy -konstantní jas Metoda neuvažuje: - q..gradovaný jas - ztráty osvětl. otvoru Průmět kružnice Totožného jasu K opravný činitel pro převod Konstantního jasu oblohy L O na jas gradovaný L β Bošová- SFA1 Přednáška 5/20

21 DANILJUKOVY ÚHLOVÉ SÍTĚ pro řez Bošová- SFA1 Přednáška 5/21

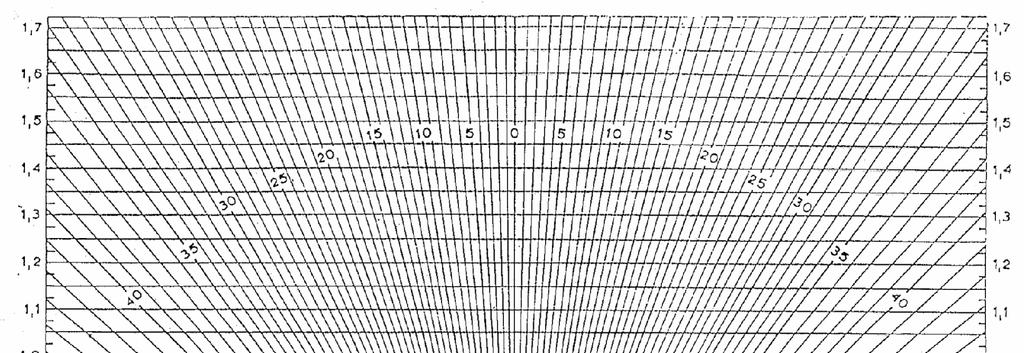

22 DANILJUKOVY ÚHLOVÉ SÍTĚ pro půdorys Bošová- SFA1 Přednáška 5/22

23 DANILJUKOVY ÚHLOVÉ SÍTĚ oblohová složka D s = D Činitel oblohy D sr = sr.q. τ 0, ψ Činitel gradovaného jasu TMAVÝ 3 = 1 + 2sinε TERÉN 7 Souhrnný činitel prostupu světla τ n 1. n = τ 0, s, ψ.100% q ( ) q = ( 1 sinε ) τ K τ r τ.... ψ z τ B Předpoklady: -konstantní jas oblohy -absolutně pohltivý interiér -Nezakrytý okenní otvor kcí otvoru ZASNĚŽENÝ TERÉN Bošová- SFA1 Přednáška 5/23

24 DANILJUKOVY ÚHLOVÉ SÍTĚ vnější odražená složka D = D k. e er 0, nor τ 0, nor = s, nor. τ Činitel oblohy e e n 1. n D 2 er =.100% Činitel gradovaného jasu k = 0,1 = konst. Souhrnný činitel prostupu světla τ. τ. τ. τ. τ K r z B Bošová- SFA1 Přednáška 5/24

25 DANILJUKOVY ÚHLOVÉ SÍTĚ vybrané varianty použití Šikmá pracovní plocha Bošová- SFA1 Přednáška 5/25

26 BRS NOMOGRAMY vnitřní odražená složka BRS nomogram pro D imin BRS nomogram pro D im Bošová- SFA1 Přednáška 5/26

27 VNITŘNÍ ODRAŽENÁ SLOŽKA interreflexe Závisí na: Činiteli odrazů vnitřních povrchů Množství a velikosti odrazivých povrchů Velikosti okenního otvoru Zastínění úhlu zastínění Odvození vnitřní odražené složky Pro světelně technický posudek uvažujeme vždy jen jeden odraz. D i = D i,min + 3x 2 l 2 ( D D ) i, m i,min x.vzdálenost posuz. bodu od protější stěny od okna l..hloubka místnosti Bošová- SFA1 Přednáška 5/27

28 BRS NOMOGRAMY vnitřní odražená složka 2 4-výsledek výsledek Vynášíme: 1) W/ΣS 2) ρ m = 0,5 3) Výsledek nestíněný horizont 4) z [ ] BRS nomogram pro D imin BRS nomogram pro D im Bošová- SFA1 Přednáška 5/28

29 CELKOVÝ ČINITEL DENNÍ OSVĚTLENOSTI zónování IZOFÓTY = křivky v půdorysu spojující místa se stejnou hodnotou celkového činitele denní osvětlenosti = grafický přehled o rozložení osvětlenosti = zónování Var.I Var.II Var.III Bošová- SFA1 Přednáška 5/29

30 NÁVRH VELIKOSTI OKENNÍHO OTVORU: D min minimální požadovaná hodnota [%] v 0..výška okna [m] l vzdálenost efekt. těžiště od K [m] z.úhel zastínění horizontu [ ] ρ...průměrný činitel odrazu místnosti [-] ΣS.součet všech odráž. povrchů [m 2 ] n 0 1.počet dílků v řezu Daniljuk pro D s [-] q činitel gradace jasu oblohy [-] τ 0 n...souhrn. normál. činitel světel. ztrát [-] n 1 e počet dílků v řezu Daniljuk pro D e [-] n 2 = 2,57. v o. l. pož min ( 90 z). ρ 0 1 e 1 1 S D + n 1. q. τ + n 0 1. τ.10 0 Bošová- SFA1 Přednáška 5/30

31 DĚKUJI ZA POZORNOST Bošová- SFA1 Přednáška 5/31
