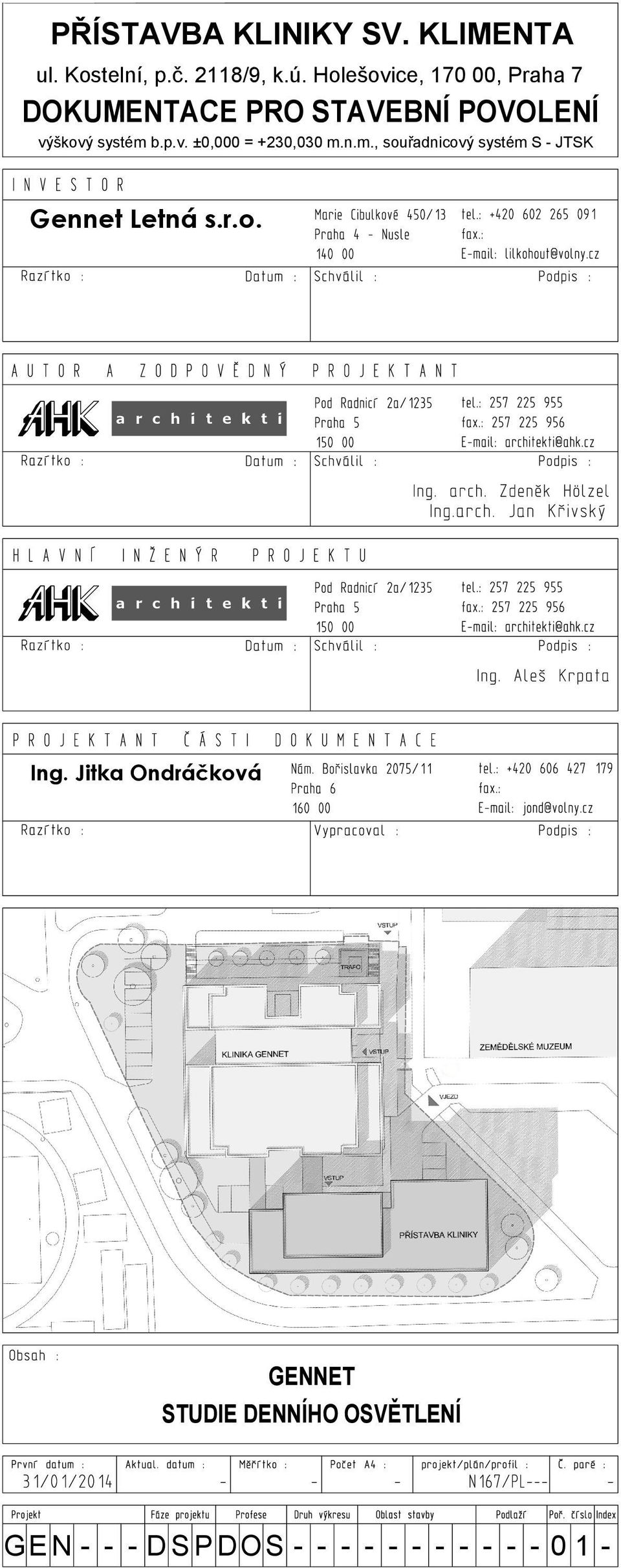

1 PŘÍSTAVBA KLNKY SV. KLMENTA ul. Kostelní, p.č. 2118/9, k.ú. Holešovce, , Praha 7 DOKUMENTACE PRO STAVEBNÍ POVOLENÍ výškový systém b.p.v. ±0,000 = +230,030 m.n.m., souřadncový systém S - JTSK Gennet Letná s.r.o. ng. Jtka Ondráčková GENNET STUDE DENNÍHO OSVĚTLENÍ GE N D S P DOS

2 í ě í í á áč á í í Ú ě čí í í á Íč áč

3 1. Předmět stude Cílem této stude je posouzení úrovně denního osvětlení na trvalých pracovních místech navrhované přístavby klnky GENNET v Kostelní ulc v Praze 7 z hledska platných legslatvních požadavků na denní osvětlení. Poznámka Posouzení vlvu navrhované přístavby na stávající objekt této klnky bylo řešeno v samostatné stud z prosnce 2012, která je součástí dokumentace DÚR. 2. Výchozí podklady /1/ Projektová dokumentace stávajícího objektu a navrhované přístavby - stuace, půdorysy, řezy, pohledy, AHK, /2/ Fotodokumentace /3/ Nařízení vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců př prác ČSN Denní osvětlení budov. Základní požadavky ČSN Sdružené osvětlení 3. Pops navrhovaného stavu Navrhovaná přístavba klnky GENNET má pět nadzemních podlaží s úrovní podlahy 1.NP ± 0 = 230,0 m n.m. Dspozčním členění je následující V 1.NP otevřený prostor pro parkování. V 2.NP ordnace a sesterny (s podlahou v úrovn +3,1 = 233,1 m n.m). V 3.NP pokoje bez trvalého pobytu. V 4.NP kanceláře (s podlahou v úrovn +10,2 = 240,2 m n.m). V 5.NP strojovny bez trvalého pobytu. Půdorysy jednotlvých podlaží jsou doloženy v příloze stude. Světlá výška pobytových místností je 3,0 m. Na obrázku 1 je stuace s vyznačením stávajících stínících objektů v okolí. Obrázek 1 Stuace s vyznačením 2.NP navrhované přístavby a okolních objektů GENNET - stávající objekt, atka 240,5 Zemědělské muzeum, atka 252,6 GENNET navrhovaná přístavba, ± 0 = 230,0 GENNET - přístavba. Denní osvětlení pobytových prostorů 2

4 4. Legslatvní požadavky Požadavky na denní osvětlení, které jsou stanoveny v ČSN , jsou zezávazněny nařízením vlády č.361/2007 Sb. 4.1 Nařízení vlády č.361/2007 Sb., kterým se stanoví podmínky ochrany zdraví př prác - výtah 45 Osvětlení pracovště (1) K osvětlení pracovště včetně spojovacích cest se užívá denní, umělé nebo sdružené osvětlení. Osvětlení pracovště a spojovacích cest mez jednotlvým pracovšt denním, umělým nebo sdruženým osvětlením musí odpovídat náročnost vykonávané práce na zrakovou čnnost a ochranu zdraví v souladu s normovým hodnotam a požadavky. Normovou hodnotou se rozumí konkrétní hodnota denního, umělého nebo sdruženého osvětlení obsažená v příslušné české techncké normě upravující hodnoty denního, sdruženého a umělého osvětlení. Normovým požadavkem se rozumí techncký požadavek obsažený v příslušné české techncké normě (ČSN Denní osvětlení budov, ČSN Sdružené osvětlení a ČSN EN Světlo a osvětlení osvětlení pracovních prostorů Část 1 Vntřní pracovní prostory). Osvětlení nesmí být příčnou oslňování. (2) Pracovště, které je osvětlováno denním osvětlením, pokud na něm může docházet ke zvýšené tepelné zátěž nebo oslnění, musí mít osvětlovací otvory vybaveny clonícím zařízením umožňujícím regulac přímého slunečního záření. U bočního osvětlovacího otvoru na pracovšt umožňujícího pohled ven nesmí jejch výplně tomu bránt. (3) Na pracovšt, na němž je vykonávána trvalá práce, osvětlovaném denním osvětlením, musí být dodrženy tyto mnmální hodnoty a) Denní osvětlení vyjádřené čntelem denní osvětlenost D, mnmální D mn = 1,5%, př horním nebo kombnovaném denním osvětlení průměrný D m = 3%, b) Doplňující celkové umělé osvětlení vyjádřené udržovanou osvětleností E m = 200 lx. (4) Na pracovšt, na němž je vykonávána trvalá práce, osvětlovaném sdruženým osvětlením musí být dodrženy tyto mnmální hodnoty a) Denní složka sdruženého osvětlení vyjádřená čntelem denní osvětlenost D, mnmální D mn = 0,5% a D m = 1% musí být splněna ve všech případech, tedy př bočním nebo kombnovaném osvětlení. b) Celkové umělé osvětlení vyjádřené udržovanou osvětleností E m = 200 lx. (8) V místnost pro odpočnek podle 55 odst.3 denní osvětlení vyjádřené mnmálním čntelem denní osvětlenost musí být D mn = 1,0%. Z výše uvedených článků Nařízení vlády č.361/2007 Sb a příslušných norem ČSN Denní osvětlení a ČSN Sdružené osvětlení vyplývá Pro plochy s trvalým pracovním místy v prostorech klnky s bočním osvětlením je požadováno vyhovující denní osvětlení s mnmální hodnotou čntele denní osvětlenost D mn = 1,5%. Pro pult v recepc, který je nutné umístt z provozních důvodů dále od oken, je možné navrhnout sdružené osvětlení s mnmální hodnotou čntele denní osvětlenost D mn = 0,5% a průměrnou hodnotou čntele denní osvětlenost D m = 1,0%. Pro denní místnost je potřeba zajstt vyhovující denní osvětlení s mnmální hodnotou čntele denní osvětlenost D mn = 1,0%. GENNET - přístavba. Denní osvětlení pobytových prostorů 3

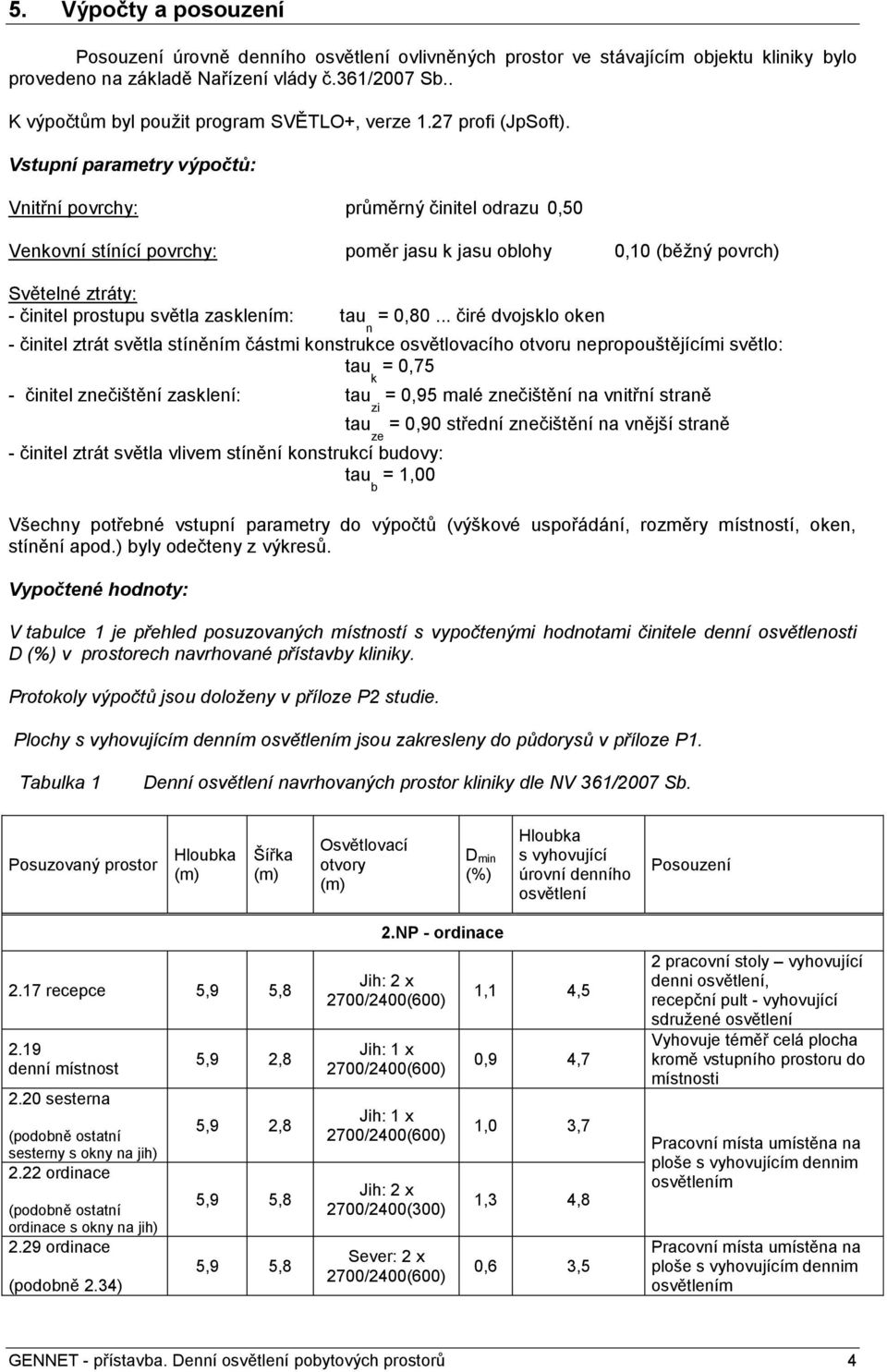

5 5. Výpočty a posouzení Posouzení úrovně denního osvětlení ovlvněných prostor ve stávajícím objektu klnky bylo provedeno na základě Nařízení vlády č.361/2007 Sb.. K výpočtům byl použt program SVĚTLO+, verze 1.27 prof (JpSoft). Vstupní parametry výpočtů Vntřní povrchy průměrný čntel odrazu 0,50 Venkovní stínící povrchy poměr jasu k jasu oblohy 0,10 (běžný povrch) Světelné ztráty - čntel prostupu světla zasklením tau n = 0,80... čré dvojsklo oken - čntel ztrát světla stíněním částm konstrukce osvětlovacího otvoru nepropouštějícím světlo tau k = 0,75 - čntel znečštění zasklení tau z = 0,95 malé znečštění na vntřní straně - čntel ztrát světla vlvem stínění konstrukcí budovy tau b = 1,00 tau ze = 0,90 střední znečštění na vnější straně Všechny potřebné vstupní parametry do výpočtů (výškové uspořádání, rozměry místností, oken, stínění apod.) byly odečteny z výkresů. Vypočtené hodnoty V tabulce 1 je přehled posuzovaných místností s vypočteným hodnotam čntele denní osvětlenost D (%) v prostorech navrhované přístavby klnky. Protokoly výpočtů jsou doloženy v příloze P2 stude. Plochy s vyhovujícím denním osvětlením jsou zakresleny do půdorysů v příloze P1. Tabulka 1 Denní osvětlení navrhovaných prostor klnky dle NV 361/2007 Sb. Posuzovaný prostor Hloubka (m) Šířka (m) Osvětlovací otvory (m) D mn (%) Hloubka s vyhovující úrovní denního osvětlení Posouzení 2.17 recepce 5,9 5, denní místnost 2.20 sesterna (podobně ostatní sesterny s okny na jh) 2.22 ordnace (podobně ostatní ordnace s okny na jh) 2.29 ordnace (podobně 2.34) 5,9 2,8 5,9 2,8 5,9 5,8 5,9 5,8 2.NP - ordnace Jh 2 x Jh 1 x Jh 1 x Jh 2 x 2700/2400(300) Sever 2 x 1,1 4,5 0,9 4,7 1,0 3,7 1,3 4,8 0,6 3,5 2 pracovní stoly vyhovující denn osvětlení, recepční pult - vyhovující sdružené osvětlení Vyhovuje téměř celá plocha kromě vstupního prostoru do místnost Pracovní místa umístěna na ploše s vyhovujícím dennm osvětlením Pracovní místa umístěna na ploše s vyhovujícím dennm osvětlením GENNET - přístavba. Denní osvětlení pobytových prostorů 4

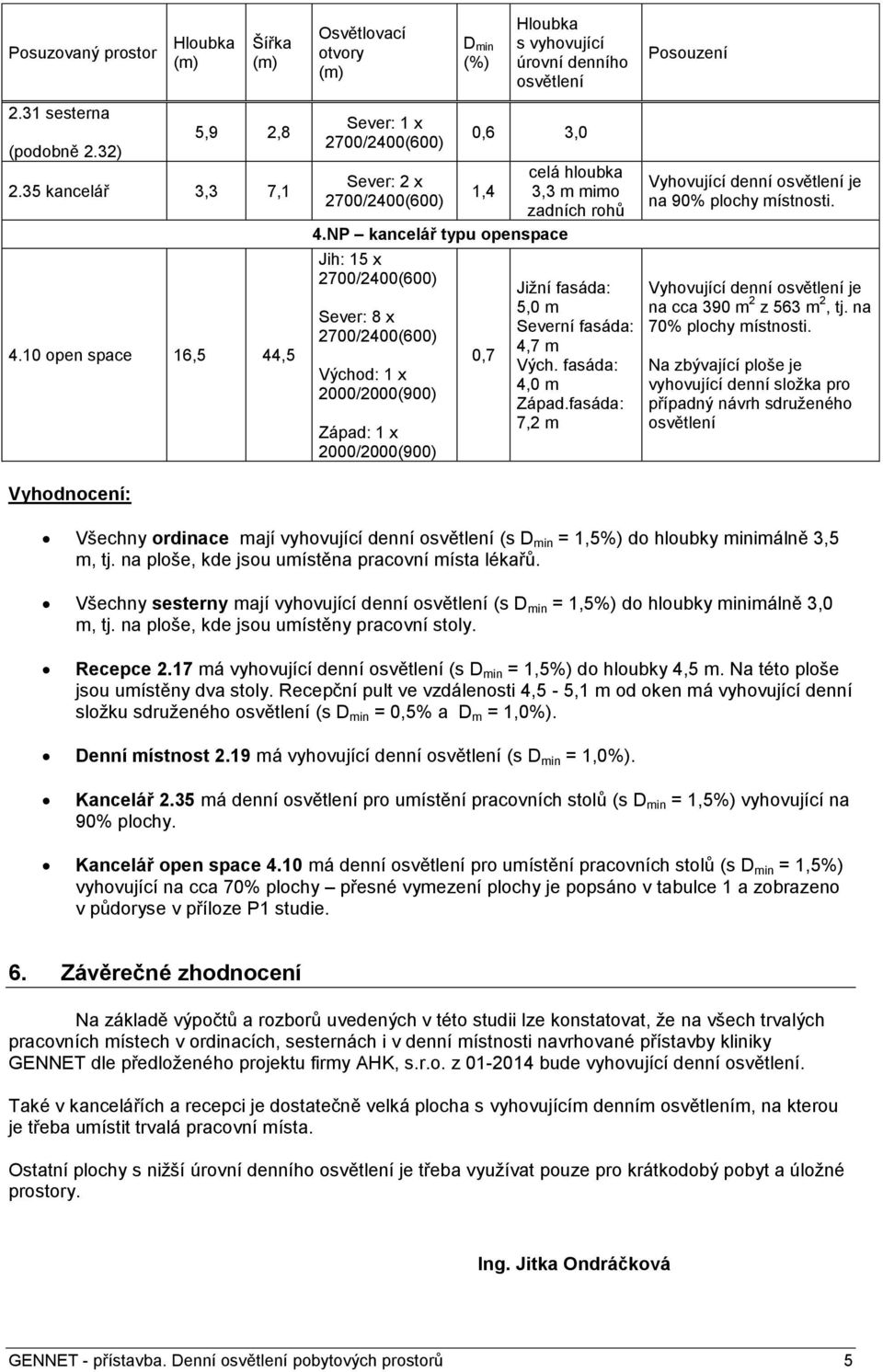

6 Posuzovaný prostor Hloubka (m) Šířka (m) Osvětlovací otvory (m) D mn (%) Hloubka s vyhovující úrovní denního osvětlení Posouzení 2.31 sesterna 5,9 2,8 (podobně 2.32) 2.35 kancelář 3,3 7, open space 16,5 44,5 Sever 1 x Sever 2 x 0,6 3,0 1,4 4.NP kancelář typu openspace Jh 15 x Sever 8 x Východ 1 x 2000/2000(900) Západ 1 x 2000/2000(900) 0,7 celá hloubka 3,3 m mmo zadních rohů Jžní fasáda 5,0 m Severní fasáda 4,7 m Vých. fasáda 4,0 m Západ.fasáda 7,2 m Vyhovující denní osvětlení je na 90% plochy místnost. Vyhovující denní osvětlení je na cca 390 m 2 z 563 m 2, tj. na 70% plochy místnost. Na zbývající ploše je vyhovující denní složka pro případný návrh sdruženého osvětlení Vyhodnocení Všechny ordnace mají vyhovující denní osvětlení (s D mn = 1,5%) do hloubky mnmálně 3,5 m, tj. na ploše, kde jsou umístěna pracovní místa lékařů. Všechny sesterny mají vyhovující denní osvětlení (s D mn = 1,5%) do hloubky mnmálně 3,0 m, tj. na ploše, kde jsou umístěny pracovní stoly. Recepce 2.17 má vyhovující denní osvětlení (s D mn = 1,5%) do hloubky 4,5 m. Na této ploše jsou umístěny dva stoly. Recepční pult ve vzdálenost 4,5-5,1 m od oken má vyhovující denní složku sdruženého osvětlení (s D mn = 0,5% a D m = 1,0%). Denní místnost 2.19 má vyhovující denní osvětlení (s D mn = 1,0%). Kancelář 2.35 má denní osvětlení pro umístění pracovních stolů (s D mn = 1,5%) vyhovující na 90% plochy. Kancelář open space 4.10 má denní osvětlení pro umístění pracovních stolů (s D mn = 1,5%) vyhovující na cca 70% plochy přesné vymezení plochy je popsáno v tabulce 1 a zobrazeno v půdoryse v příloze P1 stude. 6. Závěrečné zhodnocení Na základě výpočtů a rozborů uvedených v této stud lze konstatovat, že na všech trvalých pracovních místech v ordnacích, sesternách v denní místnost navrhované přístavby klnky GENNET dle předloženého projektu frmy AHK, s.r.o. z bude vyhovující denní osvětlení. Také v kancelářích a recepc je dostatečně velká plocha s vyhovujícím denním osvětlením, na kterou je třeba umístt trvalá pracovní místa. Ostatní plochy s nžší úrovní denního osvětlení je třeba využívat pouze pro krátkodobý pobyt a úložné prostory. ng. Jtka Ondráčková GENNET - přístavba. Denní osvětlení pobytových prostorů 5

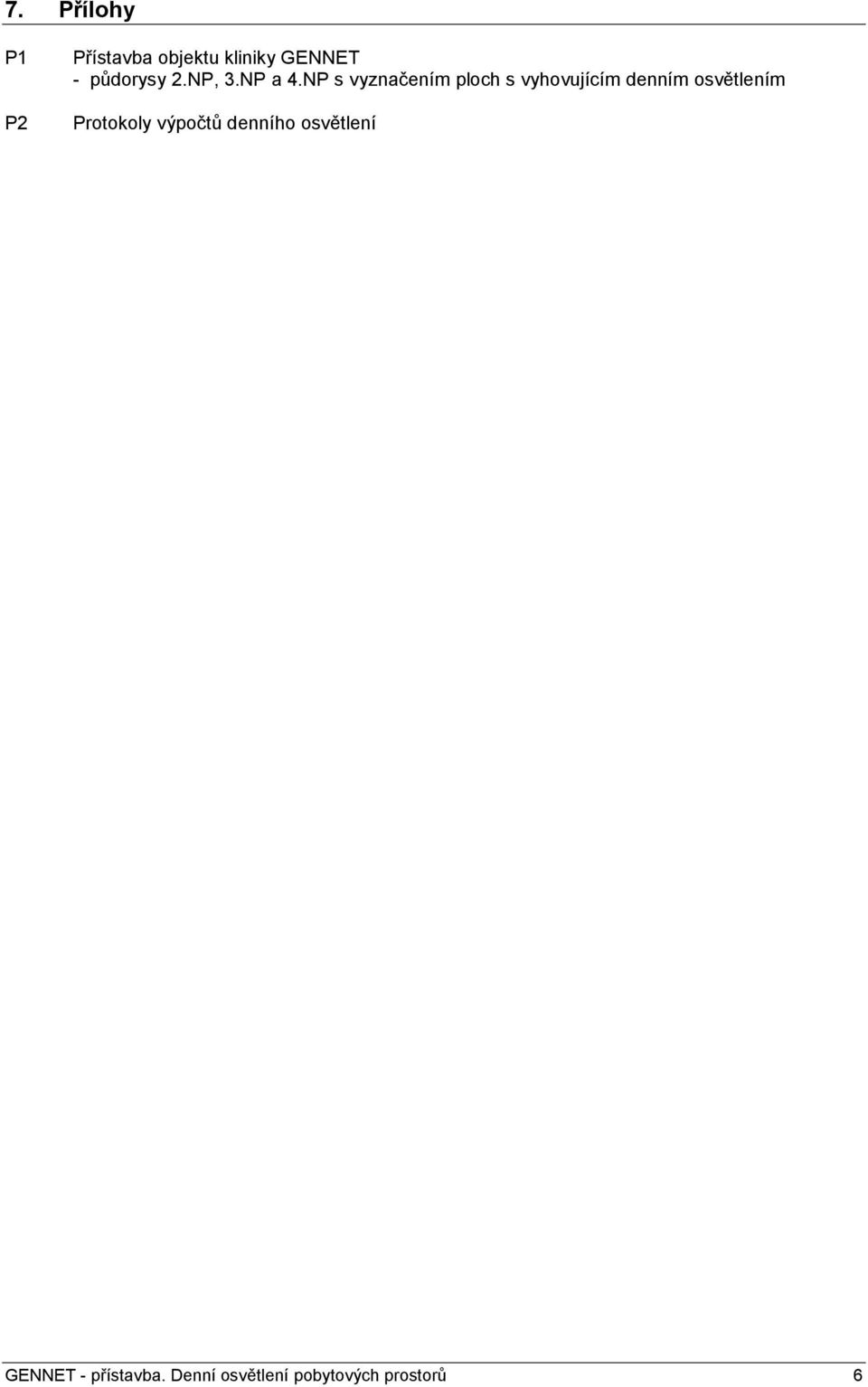

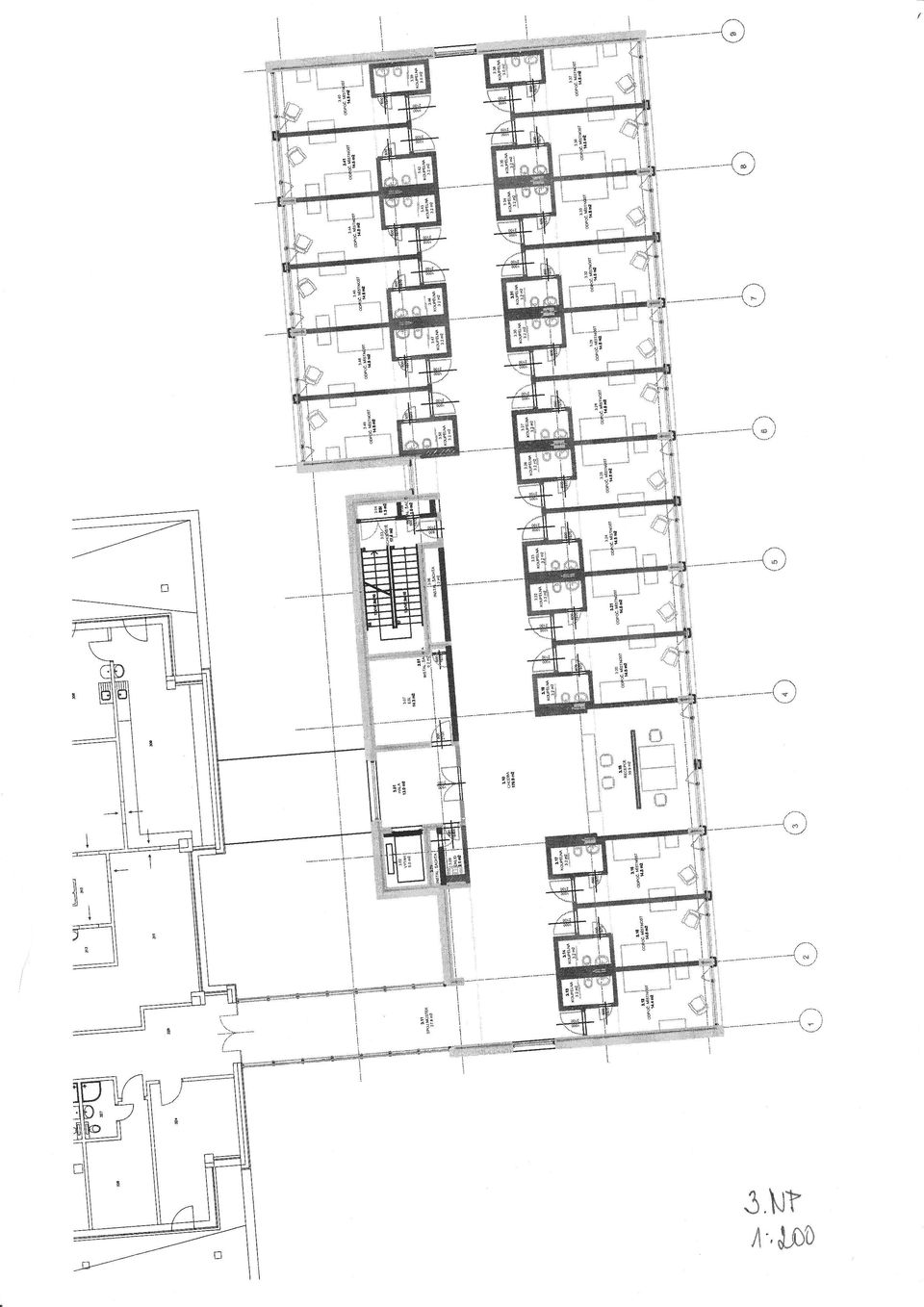

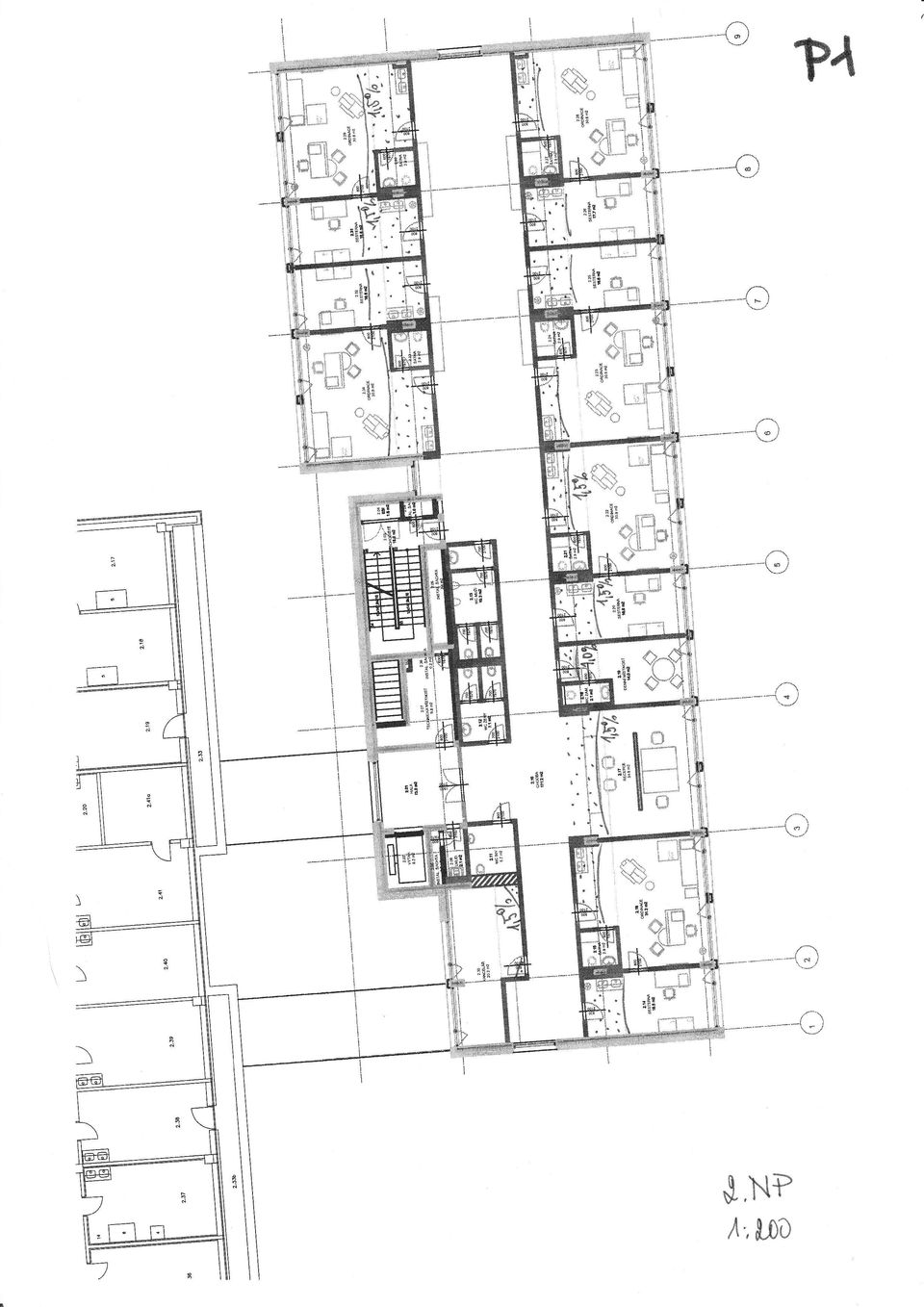

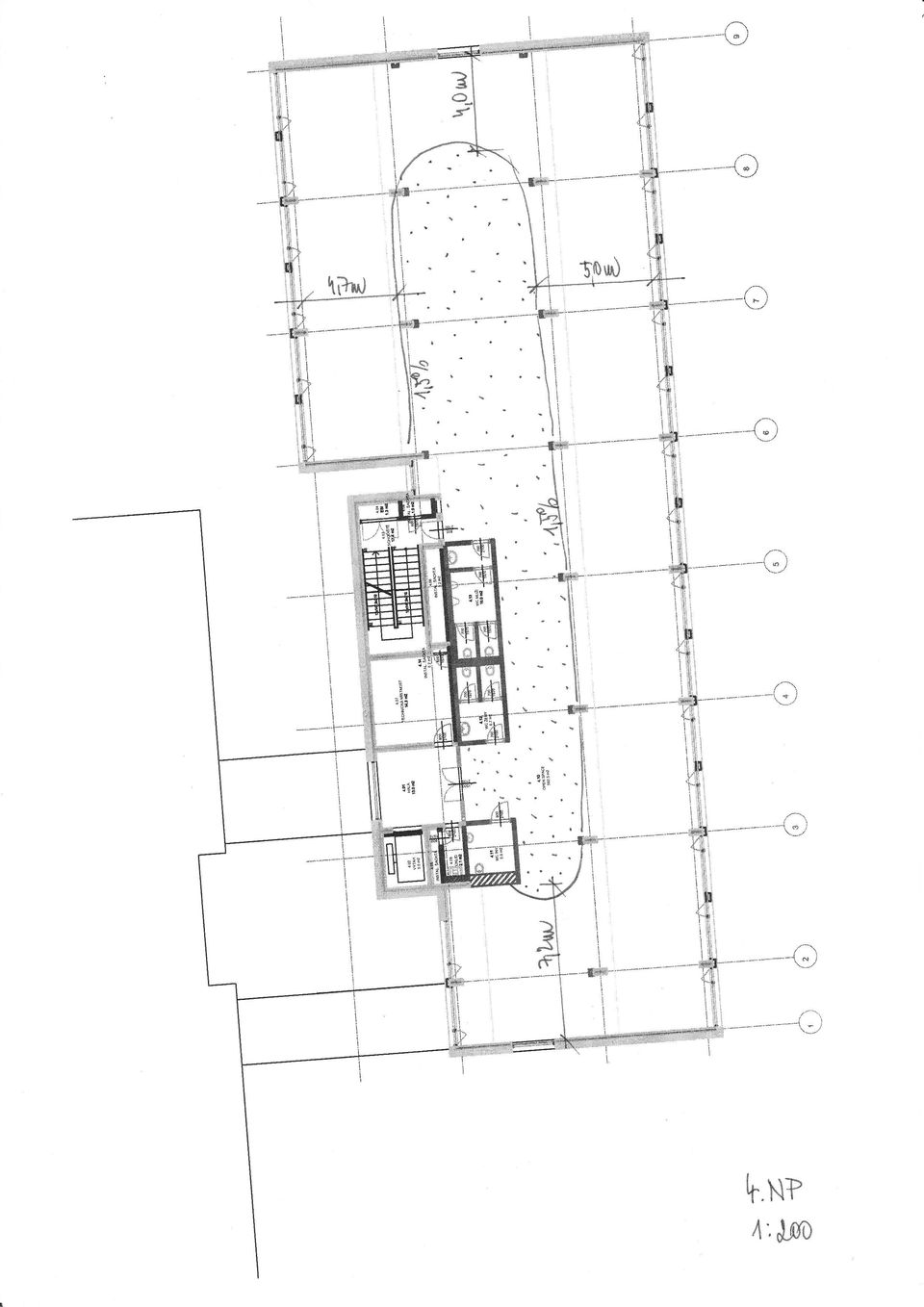

7 7. Přílohy P1 P2 Přístavba objektu klnky GENNET - půdorysy 2.NP, 3.NP a 4.NP s vyznačením ploch s vyhovujícím denním osvětlením Protokoly výpočtů denního osvětlení GENNET - přístavba. Denní osvětlení pobytových prostorů 6

8 ?{ \\ \J,lttP 4., t.,00

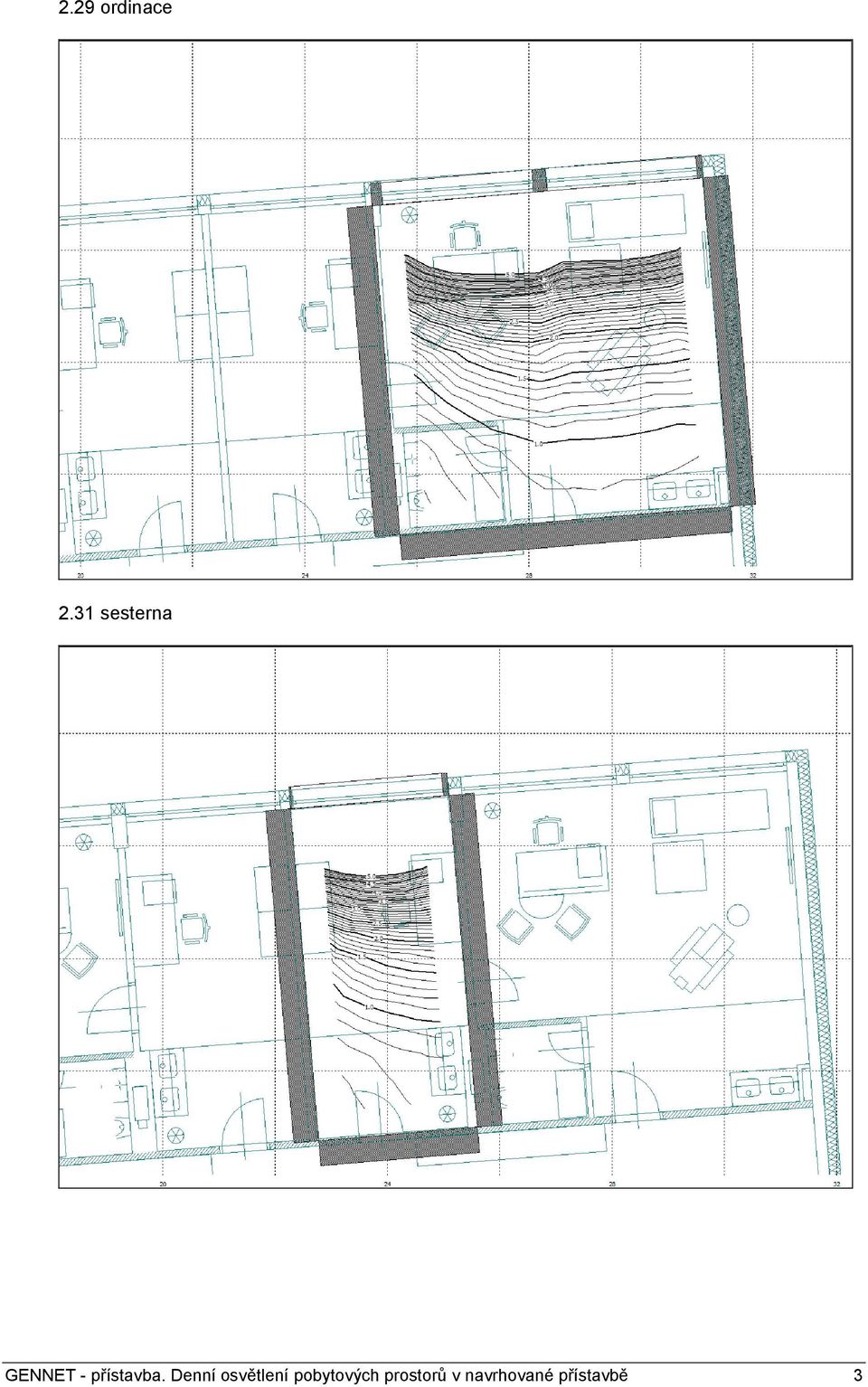

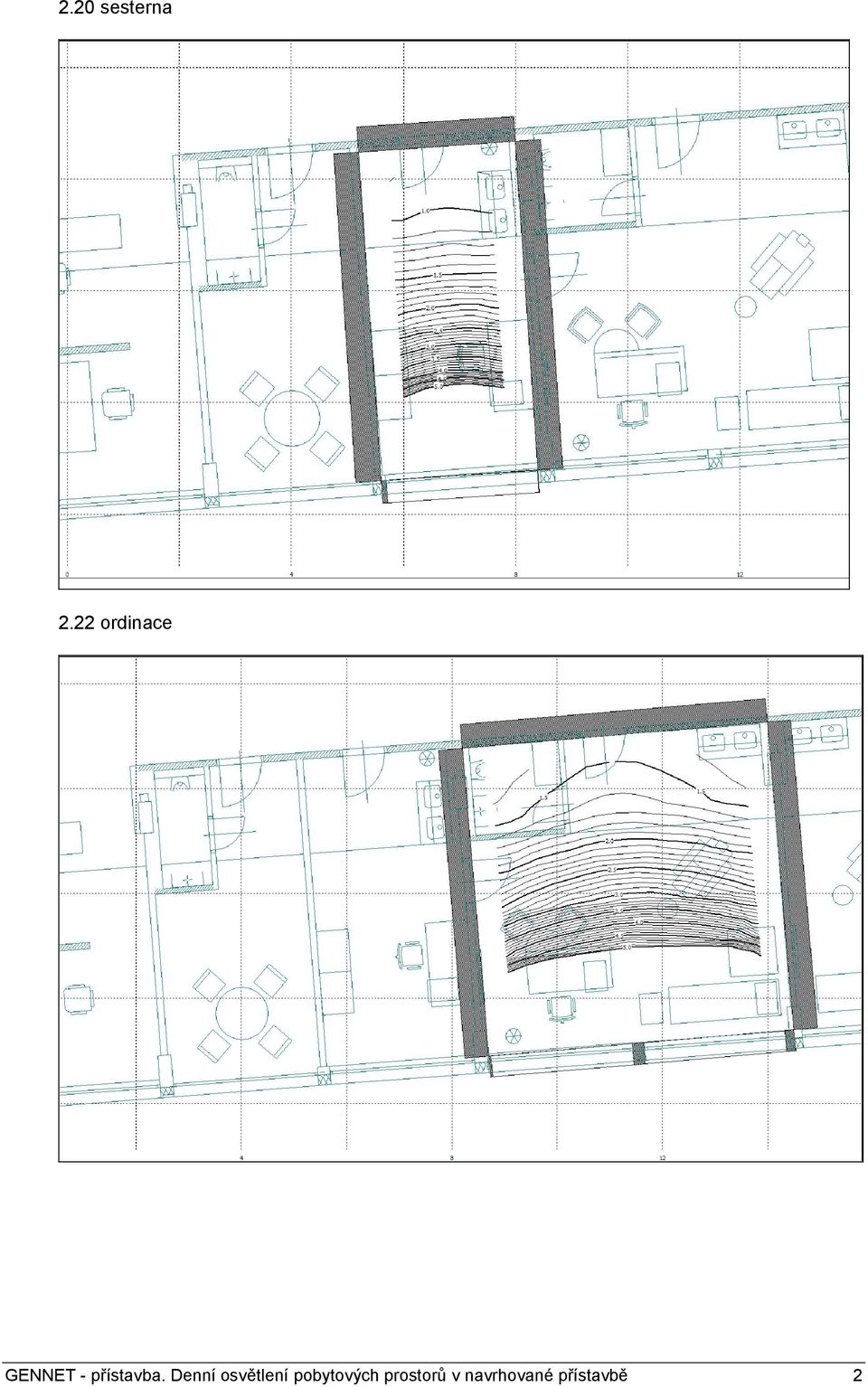

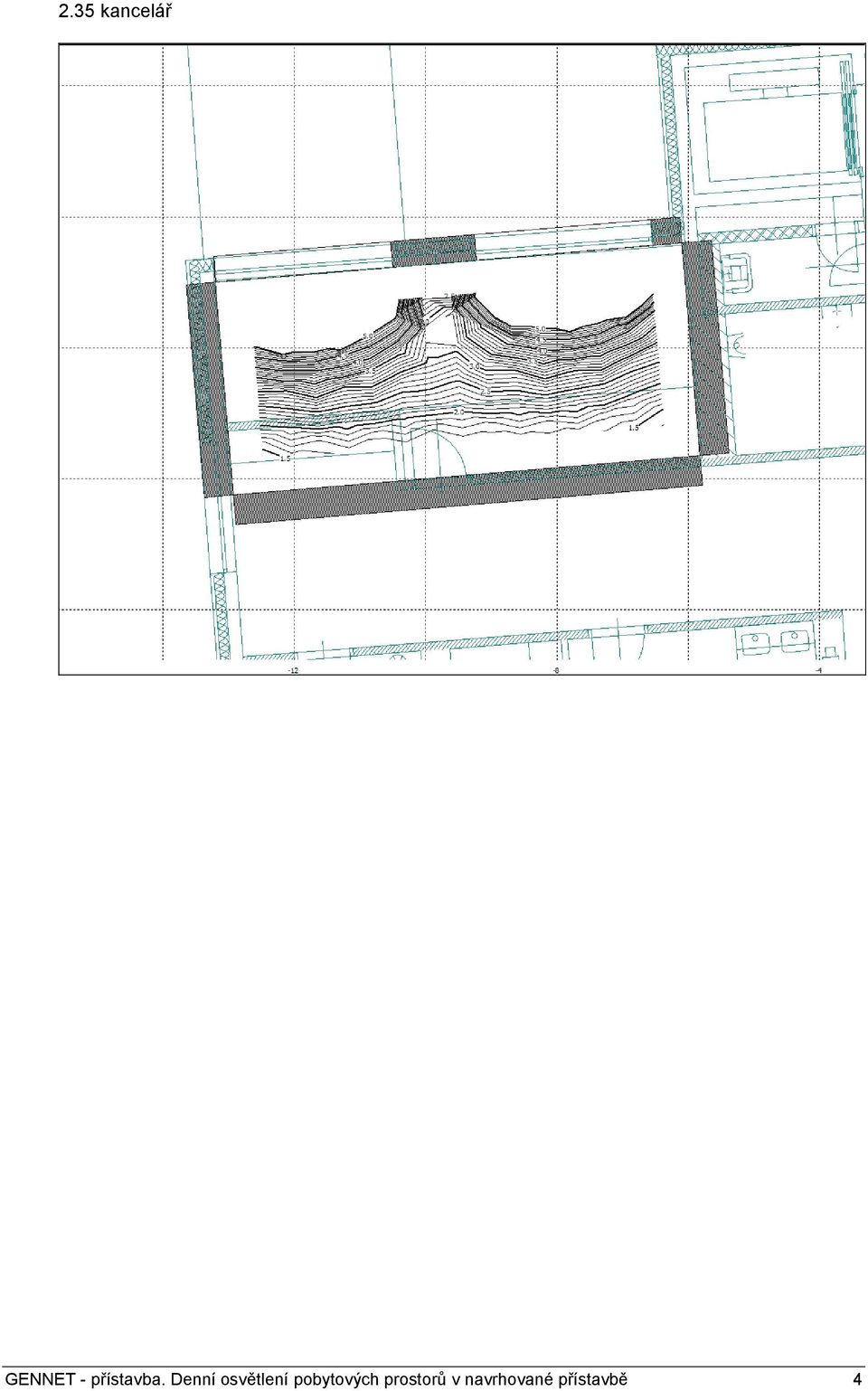

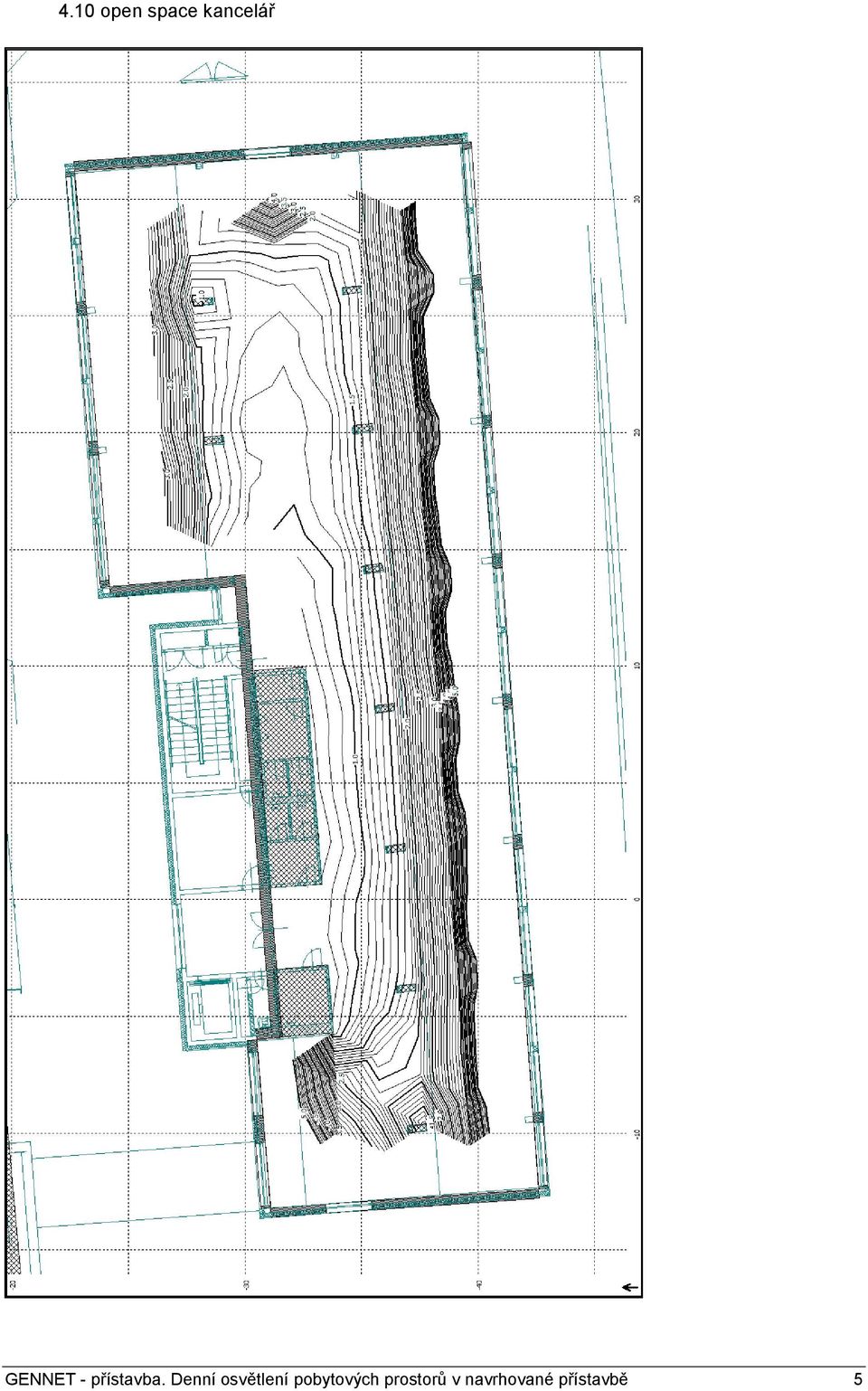

9 L r.. ' ' r'... a.'.'''''''l " 9*-"' "rt BÉq Ó Ý o E Ó o l lr...,...,... r ,... z -EE Ý >a 'd! 'aj' o L r o = l =. ''z r...1 -ht tžt Ó 4 o o...-,... 3NY A",eĎ0
