1 Vysoká škola báňská Technická univerzita Ostrava Fakulta stavební METODICKÝ POSTUP PRO PRÁCI S PROGRAMEM WDLS (BUILDINGDESIGN) Vypracoval: doc. Ing. Iveta Skotnicová, Ph.D. Ing. Marcela Černíková Ing. Blanka Chudíková Materiál byl realizován za finanční podpory z prostředků projektu RPP-TO-1/d č. 177/2017 přidělených VŠB-TU Ostrava. Listopad 2017

2 Úvod Program WDLS kombinuje dlouholetou tradici vývoje tohoto druhu software a nové programové prostředí Building Design. Výsledný systém je výkonným prostředkem ke stanovení parametrů denního osvětlení, jejichž hodnoty je třeba znát ke správnému návrhu osvětlení tak, aby bylo dosaženo požadovaného zrakové pohody. Dodavatelem programu je firma: ASTRA MS Software s.r.o. Nivy Otrokovice Tel.: IČ: DIČ: CZ Možnosti výpočtu Výpočet denního osvětlení, činitele denního osvětlení i sdruženého osvětlení Výpočet v celé místnosti nebo na zvolené ploše Kontrola všech parametrů a podmínek definovaných normou. Výpočet osvětlení světlovody Integrovaný výpočet ztrát světla Možnost výpočtu činitele znečištění ploch Výpočty odpovídají požadavkům norem: ČSN (STN) (denní osvětlení) a ČSN (sdružené osvětlení). 2

3 Prvním krokem je otevření programu, kdy se zobrazí následující obrazovka. Zvolíme nový projekt. V tomto kroku se zadá název projektu, popis, číslo zakázky atd. Zaškrtnutím zvolíme, které programy budeme používat Wdls. Můžeme také vyplnit informace o investorovi a zhotoviteli výpočtu. 3

4 Po vyplnění klikneme na OK a otevře se nám prostředí programu. Ve spodní části obecného nastavení, lze nastavit den výpočtu, úhel k severu a GPS souřadnice řešené stavby. Pokračujeme přidáním budovy, kterou vložíme kliknutím na zvýrazněné tlačítko. Když máme přidanou budovu, zobrazí se nám vlevo v menu. 4

5 Dalším krokem vytvoříme geometrii budovy kliknutím na tlačítko přidat geometrii budovy a vybereme, jakým způsobem chceme budovu zadat. Poté se otevře okno, kde určíme rozměry budovy. Když je vytvořena geometrie, vložíme podlaží. Pokud by se jednalo o druhé nadzemní podlaží, pak ho odlišíme od 1. NP odlišnou výškou (z-souřadnicí) umístění v budově. 5

6 Pokud máme vytvořeno podlaží, přidáme byt. V bytě, pak přidáváme jednotlivé obytné místnosti. 6

7 Otevře se nám okno, kde určíme rozměry dané místnosti a určíme její název. V místnosti pak pokračujeme přidáním okenního otvoru. 7

8 Po kliknutí na ikonu přidat otvor do zd se objeví okno dole, kterým nastavíme, kam chceme okno umístit. Po kliknutí na tlačítko dokončit se ukáže hotové okno umístěné ve zdi. V horní části lišty můžeme přepínat na různé pohledy na místnost. V horní levé části vidíme, ve které stěně v místnosti je okno umístěno. V levé spodní části pak nastavujeme všechny parametry okna. Lze nastavit materiál, počet skel, koeficient prostupu a lze i dodatečně měnit rozměry okna. 8

9 V případě, že máme namodelovaný celý byt, je důležité ještě namodelovat stávající okolní zástavbu. To uděláme opět pomocí vložení budovy a následně vložení geometrie budovy. Do modelování nám mohou vstoupit ještě střešní okna. Zde je nutné začít namodelováním šikmé střechy. Střechu namodelujeme pomocí funkce kvádr. 9

10 Kvádr umístíme do půdorysu a určíme jeho orientační rozměry. Orientační, protože je pak ještě budeme určitě měnit. Po zadání rozměrů se ještě objeví okno se zadáním výšky. 10

11 Po vložení se přepneme do 3D abychom viděli kvádr a mohli jej upravit pomocí změny rozměrů a natočení sklonu, aby nám vytvořil šikmou střechu. Po správném umístění kvádru, stačí už jen kliknout na tlačítko odebrat části místností. 11

12 Nyní můžeme vložit okno pomocí tlačítka přidat otvor do stropu. Určíme rozměry stejně jako u okna ve stěně. U hotového okna můžeme opět nastavovat všechny parametry stejně jako u okna ve zdi. 12

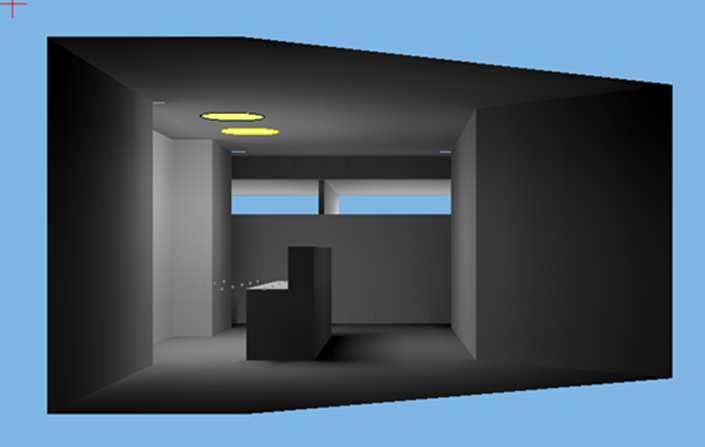

13 Ve 3D vypadá situace takto. 13

14 Vložení budovy můžeme provést také pomocí podkladů vytvořených v Archicadu či Autocadu. Je to výhodné především u složitějších půdorysů. V takovémto případě musíme začít již přípravou v Archicadu či Autocadu. Zde uložíme výkres s koncovkou *.dxf. Poté v programu Designbuilder klikneme na tlačítko export dxf. S načteným půdorysem postupujeme stejně jako v předchozím případě: vložíme geometrii budovy, avšak vybereme, že chceme geometrii zadat pomocí libovolného půdorysu a pokračujeme vyklikáním všech obrysových bodů půdorysu. 14

15 Pokračujeme vložením podlaží, bytu a u místností opět postupujeme jinak vybereme zadat libovolný půdorys. Poté opět vyklikáme rohy dané místnosti, která po dokončení vyžaduje pouze zadání výšky místnosti. Vkládání oken do místnosti je shodné s přechozím postupem. 15

16 Nyní se vrátíme k původnímu zadání domu a přejdeme k výpočtu denního osvětlení. Kliknutím na zvýrazněné tlačítko se otevřou možnosti zadání hodnocených bodů. Pokud se jedná o jinou než obytnou místnost, tak musíme zadat pravidelnou soustavu bodů. Krajní body musí být umístěny 1 m od stěn. Vypneme tlačítko přepočítávat a zadáme rozteče bodů. Aby se nám výsledky ukázaly přímo u bodů, zapneme zobrazování hodnot. Po kliknutí na tlačítko dokončit musíme ještě spustit výpočet. 16

17 V případě, že se jedná o obytnou místnost, zvolíme u zadávání soustavy hodnocených bodů Č.D.O. v obytné místnosti. Program sám umístí dva kontrolní body doprostřed místnosti 1 m od stěn. Zde můžeme nastavit minimální a průměrnou požadovanou hodnotu činitele denní osvětlenosti. 17

18 Po kliku na tlačítko dokončit musíme opět spustit výpočet. Přehled výsledků a jejich vyhodnocení uvidíme po kliknutí na tlačítko zobrazit přehled výpočtů. 18

19 Kromě činitele denní osvětlenosti, můžeme hodnotit také, vliv stinění novostavby na stávající zástavbu. Musíme mít vytvořenou budovu, místnost a okno hodnocené budovy, poté klikneme na tlačítko přidat soustavu hodnocených bodů a vybereme D.Č.O. oken z vnější strany. Program za nás nastavil požadovanou minimální hodnotu 32 %, nám zbývá jen určit název. Program po kliknutí na tlačítko dokončit, umístil se bod na dané okno v místnosti. Po kliknutí na tlačítko výpočet nám ukáže hodnotu, která v tomto případě je vyhovující. 19

20 Výsledky zobrazíme klikem na tlačítko zobrazit přehled výpočtů. V přehledu pak vidíme, že je požadavek splněn. 3D pohled vypadá takto: 20

21 Pro tisk protokolu zvolíme tlačítko tisknout. V protokolu si můžeme vybírat, co vše se po tisku objeví, zaškrtnutím příslušných okýnek 21
