1 DEO1 Stavební světelná technika-vybrané stati Dát lidem slunce a světlo Le Corbusier Přednášející: Ing. Daniela Bošová, Ph.D. (A 529) Konzultační hodiny: Úterý-liché 16,00 17,30 hodin Úterý-sudé 14,30 15,30 hodin dále na u: bosova@fsv.cvut.cz Bosova - DEO1 Přednáška 1/1

2 PROGRAM PŘEDNÁŠEK 1) Úvod do problematiky denního osvětlení Specifické problémy obytných budov Specifické problémy osvětlení administativních budov 2) Problematika osvětlení škol a předškolních zařízení Osvětlení zdravotnických zařízení 3) Měření osvětlení 4) Osvětlení výstavních prostor Osvětlení sportovních budov 5) Sdružené osvětlení 6) Osvětlení neosvětlitelných prostor Předtermín zkoušky Bosova - DEO1 Přednáška 1/2

3 PROGRAM CVIČENÍ 1. ÚLOHA: Zpracování kompletního posouzení obytného objektu (proslunění, denní osvětlení, posouzení rekreačních ploch) - nutné 3 konzultace - zpracování : Posudek-zpráva pro hygienickou stanici 2. ÚLOHA Objekt, který mne zaujal z hlediska denního osvětlení. - Zpracování : powerpointová prezentace (rozsah 5-7 minut) Bosova - DEO1 Přednáška 1/3

4 PODMÍNKY ZKOUŠKY 1) Řádně zpracovaná úloha obytný objekt Odprezentovaná úloha č. 2 Vše v termínu odevzdáno!!!! 2) TEST: 1 praktická úloha (např. diagram zastínění) 5 otázek na odpřednášenou problematiku - možnost použití jakýchkoliv podkladů - podmínka využití pouze vlastní hlavy Bosova - DEO1 Přednáška 1/4

5 127 odst.(1) Občanského zákoníku (zákon č.40/1964) (1) Vlastník věci se musí zdržet všeho, čím by nad míru přiměřenou poměrům obtěžoval jiného nebo čím by vážně ohrožoval výkon jeho práv. Proto zejména nesmí ohrozit sousedovu stavbu nebo pozemek úpravami pozemku nebo úpravami stavby na něm zřízené bez toho, že by učinil dostatečné opatření na upevnění stavby nebo pozemku, nesmí nad míru přiměřenou poměrům obtěžovat sousedy hlukem, prachem, popílkem, kouřem, plyny, parami, pachy, pevnými a tekutými odpady, světlem, stíněním a vibracemi, nesmí nechat chovaná zvířata vnikat na sousedící pozemek a nešetrně, popřípadě v nevhodné roční době odstraňovat ze své půdy kořeny stromu nebo odstraňovat větve stromu přesahující na jeho pozemek. Bosova - DEO1 Přednáška 1/5

6 111 odst. 1 b) Stavebního zákona 183/2006 Stavební úřad přezkoumá podanou žádost o st. povolení a připojené podklady z toho hlediska,zda stavbu lze podle nich provést, a ověří zejména, zda: Projektová dokumentace je přehledná, byla zpracována oprávněnou osobou a zda jsou v odpovídající míře řešeny obecné požadavky na výstavbu. Bosova - DEO1 Přednáška 1/6

7 11 Vyhlášky o technických požadavcích na stavby 268/2009 (1) U nově navrhovaných budov musí návrh osvětlení v souladu s normovými hodnotami řešit denní, umělé i případné sdružené osvětlení, a posuzovat je společně s vytápěním, chlazením, větráním, ochranou proti hluku, prosluněním, včetně vlivu okolních budov a naopak vlivu navrhované stavby na stávající zástavbu. (2) Obytné místnosti musí mít zajištěno denní osvětlení v souladu s normovými hodnotami. (4) V pobytových místnostech musí být navrženo denní, umělé a případně sdružené osvětlení v závislosti na jejich funkčním využití a na délce pobytu osob v souladu s normovými hodnotami. Pobytové místnosti musí mít zajištěno dostatečné přirozené nebo nucené větrání a musí být dostatečně vytápěny s možností regulace tepla. Bosova - DEO1 Přednáška 1/7

8 13 Vyhlášky o technických požadavcích na stavby 268/2009 (1)Prosluněny musí být obytné místnosti a ty pobytové místnosti, které to svým charakterem a způsobem využití vyžadují. Přitom musí být zajištěna zraková pohoda a ochrana před oslněním, zejména v pobytových místnostech určených pro zrakově náročné činnosti. (2)Všechny byty musí být prosluněny. Byt je prosluněn, je-li součet podlahových ploch jeho prosluněných obytných místností roven nejméně jedné třetině součtu podlahových ploch všech jeho obytných místností. Při posuzování proslunění se vychází z normových hodnot. (3)U samostatně stojících rodinných domů, dvojdomů a koncových řadových domů má být součet podlahových ploch prosluněných obytných místností roven nejméně jedné polovině součtu podlahových ploch všech obytných místností bytu. Bosova - DEO1 Přednáška 1/8

9 PROSLUNĚNÍ ČSN Obytné budovy (červen 2004) Všechny byty musí být navrhovány tak, aby byly prosluněny Byt je prosluněn, je-li součet ploch jeho prosluněných obytných místností roven nejméně 1/3 součtu ploch všech jeho obytných místností (rodinné domy ½ ploch) Bosova - DEO1 Přednáška 1/9

10 ČSN Do součtu ploch z jedné strany prosluněných obytných místností ani do součtu ploch všech obytných místností se pro tento účel nezapočítávají části obytných místností, které leží ve větší vzdálenosti od okna než je : 2,3 násobek světlé výšky obytné místnosti. Bosova - DEO1 Přednáška 1/10

11 ČSN Obytná místnost se považuje za prosluněnou jsou-li splněny tyto podmínky: Bosova - DEO1 Přednáška 1/11

12 ČSN Požadovaná doba proslunění Při zanedbání oblačnosti musí být dne 1.3. doba proslunění nejméně 90 minut. Požadovanou dobu proslunění pro den 1.3. lze nahradit bilancí, při které mimo přestupné roky je celková doba proslunění ve dnech od do včetně 3600 minut (jedná se o 40 po sobě jdoucích dní s průměrnou dobou proslunění 90 minut. Bosova - DEO1 Přednáška 1/12

13 ČSN Definice úhlů neefektivního dopadu Bosova - DEO1 Přednáška 1/13

14 ČSN STÍNÍCÍ PŘEKÁŽKY Při navrhování obytných budov se bere v úvahu stínění nejen podle současného stavu okolí, ale také potom možnost pozdějších změn v případě realizace výstavby podle podmínek územního rozhodnutí nebo podle regulačního plánu popř. územního plánu zóny nebo územního projektu, jsou-li pro dané území schváleny. ZASTÍNĚNÍ STÁVAJÍCÍCH OBJEKTŮ Při umisťování obytné budovy do území je nutno prověřit dodržení požadavků na proslunění také u obytných místností stávajících budov. Tyto požadavky není nutno dodržet, jednáli se o doplnění stávající souvislé zástavby výstavbou v prolukách, popř. formou nástaveb a přístaveb, jestliže doplněná budova zachová půdorysný rozsah a výškou úroveň zástavby sousedních budov. Bosova - DEO1 Přednáška 1/14

15 ČSN DEFINICE PROLUKY Prolukou se rozumí dočasně nezastavěný prostor ve stávající souvislé zástavbě, který je určen k zastavění. Pro nezastavěné nároží (např. při blokové zástavbě) lze použít termín rohová proluka. OSLUNĚNÍ POZEMKŮ Venkovní zařízení a pozemky v okolí obytných budov sloužící k rekreaci jejich obyvatel mají mít alespoň polovinu plochy osluněnou alespoň 3 hodiny dne Bosova - DEO1 Přednáška 1/15

16 PROSLUNĚNÍ ČSN Oslunění budov a venkovních prostor Metoda stanovení hodnot (září 2009) SLUNEČNÍ DIAGRAMY Pravoúhlý Polární 1. Ortografický 2. Stereografický 3. Ekvidistantní 4. Kotangensový (diagram zastínění) Bosova - DEO1 Přednáška 1/16

17 ČSN DIAGRAM ZASTÍNĚNÍ Výhody: - jednoduchá manipulace Nevýhody: - snížená přesnost (avšak pro předběžné posouzení dostačující) d = délka stínu překážky, která má výšku 4a Bosova - DEO1 Přednáška 1/17

18 ČSN Diagram zastínění 50 s.z.š. a den 1.3. Bosova - DEO1 Přednáška 1/18

19 ČSN Příklad posouzení diagramem zastínění Bosova - DEO1 Přednáška 1/19

20 DENNÍ OSVĚTLENÍ ČSN Denní osvětlení budov (červen 2007) Část 1: Základní požadavky ČSN Denní osvětlení budov (červen 2007) Část 2: Denní osvětlení obytných budov POŽADAVKY NA DENNÍ OSVĚTLENÍ jsou odstupňovány podle zrakové obtížnosti měřítkem je poměrná pozorovací vzdálenost (PPV) dle PPV zrakové činnosti rozděleny do 7 tříd PPV = D / d Bosova - DEO1 Přednáška 1/20

21 DENNÍ OSVĚTLENÍ Požadavky závisí na typu osvětlovacího systému BOČNÍ OSVĚTLENÍ: HORNÍ OSVĚTLENÍ: D min (%) D m (%) Bosova - DEO1 Přednáška 1/21

22 DENNÍ OSVĚTLENÍ Ve vnitřních prostorech s trvalým pobytem lidí se musí v souladu s jejich funkcí co nejvíce využívat denní osvětlení, které je pro člověka nenahraditelné Ve vnitřních prostorech s trvalým pobytem lidí má být nerušený výhled osvětlovacími otvory do okolí, pokud možno vodorovným směrem. TRVALÝ POBYT Pobyt lidí ve vnitřním prostoru nebo jeho funkčně vymezené části, který trvá v průběhu jednoho dne (za denního světla) déle než 4 hodiny a opakuje se při trvalém užívání budovy více než jednou týdně. Bosova - DEO1 Přednáška 1/22

23 DENNÍ OSVĚTLENÍ Jde-li o trvalý pobyt, pak se požaduje nejméně D = 1,5 % resp. D = 3 % vždy Bosova - DEO1 Přednáška 1/23

24 DENNÍ OSVĚTLENÍ ROVNOMĚRNOST DENNÍHO OSVĚTLENÍ R : kvalitativní kritérium R = D D min max stanoví se v celém interiéru nebo jeho funkčně vymezené části třída I. až IV. R > 0,2 (třída I. až III. doporučeno R > 0,3) třída V. R > 0,15 Bosova - DEO1 Přednáška 1/24

25 DENNÍ OSVĚTLENÍ Požadavky na denní osvětlení obytných místností Prostor pro vaření v bytě se nepovažuje za místo trvalého pobytu Bosova - DEO1 Přednáška 1/25

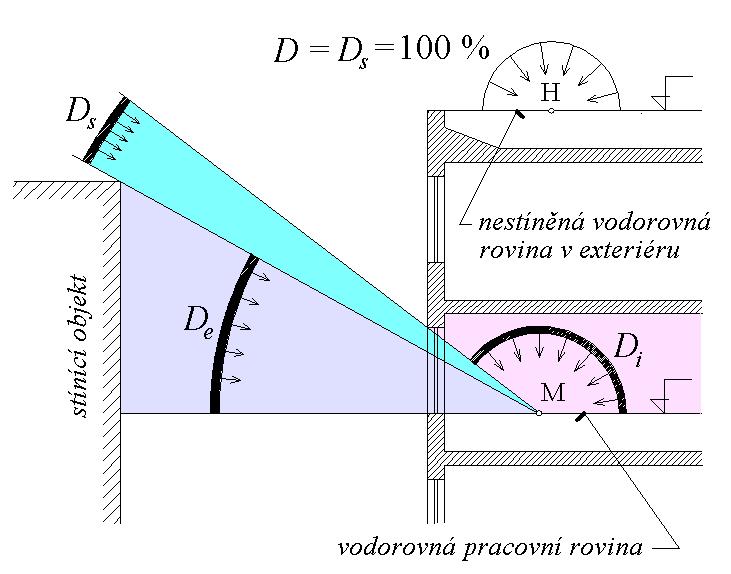

26 DENNÍ OSVĚTLENÍ Stanovení činitele denní osvětlenosti: měřením měřením na modelu měřením na modelu pod umělou oblohou výpočtem Výpočet činitele denní osvětlenosti: D = D s +D e +D i Bosova - DEO1 Přednáška 1/26

27 DENNÍ OSVĚTLENÍ Výpočet činitele denní osvětlenosti: D = D s +D e +D i Ds+De Daniljukovy úhlové sítě Kittlerovy protraktory Waldramův diagram Bodová metoda (PC) D i Arndtův vzorec Metoda BRS Radiační metoda (PC) Bosova - DEO1 Přednáška 1/27

28 DENNÍ OSVĚTLENÍ Každý výpočet musí respektovat: 1) vlastnosti oblohy 2) vlastnosti stínících překážek 3) vlastnosti osvětlovacího otvoru 4) vlastnosti vnitřního prostoru Bosova - DEO1 Přednáška 1/28

29 DENNÍ OSVĚTLENÍ Při hodnocení stínění stávajících vnitřních prostorů novými stavbami nebo jejich novými částmi se považuje za vyhovující jsou-li splněny požadavky D w : TAB: Požadované hodnoty Dw ( ) roviny zasklení okna: Kategorie 1 Typ posuzovaného prostoru, charakter lokality Prostory s vysokými nároky ne denní osvětlení (denní místnosti MŠ, učebny škol, apod.) Nejnižší D w (%) 35 Odpovídá úhlu stínění ( ) 24 2 Běžné prostory s trvalým pobytem lidí * Prostory s trvalým pobytem lidí v souvislé řadové zástavbě v centrech měst * Prostory s trvalým pobytem lidí v mimořádně stíněných podmínkách historických center měst * O zařazení rozhoduje oprávněná instituce příslušné obce Bosova - DEO1 Přednáška 1/29

30 DENNÍ OSVĚTLENÍ Umístění kontrolního bodu, úhel stínění a složky D w Dw...činitel denní osvětlenosti svislé roviny zasklení toto kritérium neplatí pro novostavby!!! Bosova - DEO1 Přednáška 1/30

31 DENNÍ OSVĚTLENÍ BD Praha 4-Michle Bosova - DEO1 Přednáška 1/31

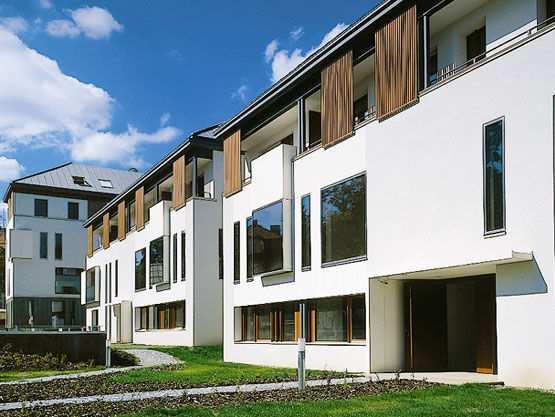

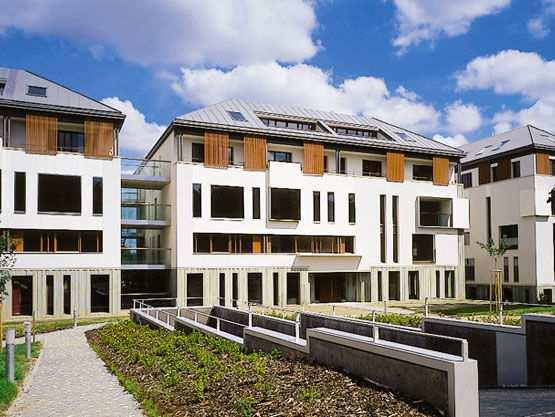

32 DENNÍ OSVĚTLENÍ Obytný komplex Villa Bianca Praha 6 Bosova - DEO1 Přednáška 1/32

33 DENNÍ OSVĚTLENÍ Bytový komplex Majdalenky BRNO-Lesná Bosova - DEO1 Přednáška 1/33

34 DENNÍ OSVĚTLENÍ Nástavba bytového domu Kodaň Dánsko Bosova - DEO1 Přednáška 1/34

35 PROBLEMATIKA ADMINISTRATIVNÍCH OBJEKTŮ DENNÍ OSVĚTLENÍ 45 Nařízení vlády 361/2007, kterým se stanovípodmínky ochrany zdraví při práci 268/2009 (1)K osvětlení pracoviště včetně spojovacích cest se užívá denní, umělé nebo sdružené osvětlení. Musí odpovídat náročnosti vykonávané práce na zrakovou činnost a ochranu zdraví v souladu s normovými hodnotami a požadavky. Osvětlení nesmí být příčinou oslňování. (2) Pracoviště, které je osvětlováno denním osvětlením, pokud na něm může docházet ke zvýšené tepelné zátěži nebo oslnění, musí mít osvětlovací otvory vybaveny clonícími zařízeními umožňujícími regulaci přímého slunečního záření. U bočního osvětlovacího otvoru na pracovišti umožňujícího pohled ven nesmí jejich výplně tomu bránit. Bosova - DEO1 Přednáška 1/35

36 PROBLEMATIKA ADMINISTRATIVNÍCH OBJEKTŮ DENNÍ OSVĚTLENÍ 46 Nařízení vlády 361/2007, kterým se stanoví podmínky ochrany zdraví při práci 268/2009 (1)Světlá výška prostoru určeného pro trvalou práci musí být při ploše a) do 20 m2 nejméně 2,50 m, b) do 50 m2 nejméně 2,60 m, c) od 51 do 100 m2 nejméně 2,70 m, d) od 101 do 2000 m2 nejméně 3,00 m, e) více než 2000 m2 nejméně 3,25 m. (2) Světlá výška prostoru určeného pro práci se šikmým stropem při ploše do 20 m2, na kterém se vykonává trvalá práce, musí být nejméně nad polovinou podlahové plochy 2,30 m. Prostory určené pro pracovní činnost v odstavci 1 písm. b) až e) musí mít světlé výšky upravené v tomto ustanovení nejméně nad polovinou podlahové plochy. Světlá výška prostoru určeného pro práci, na kterém se vykonává práce výjimečně nebo po dobu kratší než 4 hodiny za směnu, nesmí být nižší než 2,10 m. Výška pracovní-srovnávací roviny = 0,85 m nad podlahou. Bosova - DEO1 Přednáška 1/36

37 PROBLEMATIKA ADMINISTRATIVNÍCH OBJEKTŮ DENNÍ OSVĚTLENÍ ČSN EN Světlo a osvětlení pracovních prostorů - Část 1: Vnitřní pracovní prostor (03/2004) Specifikace požadavků na osvětlovací soustavy pracovních a přilehlých prostorů z hlediska intenzity a jakosti osvětlení umělé. ČSN Denní osvětlení budov (červen 2007) Část 1: Základní požadavky ČSN Denní osvětlení budov (září 1994) Část 4: Denní osvětlení průmyslových budov Bosova - DEO1 Přednáška 1/37

38 PROBLEMATIKA ADMINISTRATIVNÍCH OBJEKTŮ DENNÍ OSVĚTLENÍ Hlavní parametry určující světelné prostředí: Denní světlo Rozložení jasu Směrovost světla Míhání světla Osvětlenost Oslnění Podání barev Bosova - DEO1 Přednáška 1/38

39 PROBLEMATIKA ADMINISTRATIVNÍCH OBJEKTŮ DENNÍ SVĚTLO Požadavky na celkového činitele denní osvětlenosti D (%): III. Třída: D = 2% D m = 6% IV. Třída: D = 1,5% D m = 5% Bosova - DEO1 Přednáška 1/39

40 PROBLEMATIKA ADMINISTRATIVNÍCH OBJEKTŮ DENNÍ SVĚTLO Základní síť bodů na srovnávací rovině 0,85m nad podlahou: krajní body 1m od stěn vzájemná vzdálenost bodů 1 až 6m Při šíři místnosti do 2,4m stačí 1 řada bodů Rovnoměrnost: III. Třída R > 0,2 doporučení R > 0,3 IV. Třída R > 0,2 při horním osvětlení je rovnoměrnost splněna dosažením D m Bosova - DEO1 Přednáška 1/40

41 PROBLEMATIKA ADMINISTRATIVNÍCH OBJEKTŮ DENNÍ SVĚTLO Zónování: -rozdělení místnosti na zóny podle třít zrakových činností (I. VII. třída) Zařízený interiér: -posouzení pracovních míst resp. plochy + 1m okolo!!! Bosova - DEO1 Přednáška 1/41

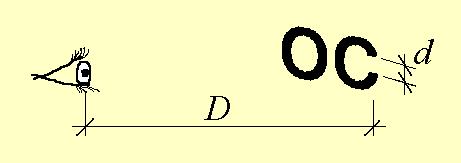

42 PROBLEMATIKA ADMINISTRATIVNÍCH OBJEKTŮ ROZLOŽENÍ JASU V ZORNÉM POLI Určuje úroveň adaptace zraku ovlivňuje viditelnost úkolu Vyvážený adaptační jas zvyšuje: zrakovou ostrost Je nutné vyloučit: příliš velké jasy (oslnění) kontrastní citlivost účinnost zrakových funkcí zrakovou pohodu příliš velké kontrasty jasů(zraková únava) příliš malé jasy a kontrasty jasů (nestimulující pracovní prostředí) Účelný rozsah činitelů odrazu hlavních povrchů místnosti: strop 0,6 0,9 stěny 0,3 0,8 pracovní roviny 0,2 0,6 podlaha 0,1 0,5 Bosova - DEO1 Přednáška 1/42

43 PROBLEMATIKA ADMINISTRATIVNÍCH OBJEKTŮ SMĚROVOST SVĚTLA nutná pro zvýraznění předmětů, textury, vzhledu osob v prostoru PODÁNÍ TVARU: - vyváženost mezi difůzním a směrovaným světlem - volíme převážně 1 směr světla SMĚROVANÉ OSVĚTLENÍ ZRAKOVÝCH ÚKOLŮ - modelace - může ovlivnit viditelnost Bosova - DEO1 Přednáška 1/43

44 PROBLEMATIKA ADMINISTRATIVNÍCH OBJEKTŮ MÍHÁNÍ SVĚTLA působí rušivě může vyvolat až bolest hlavy osvětlovací soustavy musí být navrženy tak, aby tento jev nevznikal!!! OSVĚTLENOST Její rozložení v místě zrakového úkolu má velký vliv na to, jak osoba bezpečně a pohodlně vnímá zrakový úkol hodnotící parametr-udržovaná osvětlenost na srov. rovině pro jednotlivé místnosti, úkoly a činnosti Bosova - DEO1 Přednáška 1/44

45 PROBLEMATIKA ADMINISTRATIVNÍCH OBJEKTŮ OSVĚTLENOST E m (lx) udržovaná osvětlenost na srovnávací rovině UGR L.jednotné omezení oslnění R a index podání barev Bosova - DEO1 Přednáška 1/45

46 PROBLEMATIKA ADMINISTRATIVNÍCH OBJEKTŮ OSLNĚNÍ jedná se o oslnění od svítidel osvětlovací soustavy UGR 2 0,25 L ω = 8log10 2 Lb p L b.. jas pozadí cd/m 2 L.. ω... p.. jas svítící části svítidla ve směru očí prostorový úhel svítící části směrem k očím Činitel polohy svítidla podle Gutha všechny hodnoty musí být uvedeny ve výkresové dokumentaci nesmí být překročeny volba vhodného clonění a uspořádání svítidel (matové povrchy, jasný strop a stěny ) Bosova - DEO1 Přednáška 1/46

47 PROBLEMATIKA ADMINISTRATIVNÍCH OBJEKTŮ PODÁNÍ BAREV nutnost, aby barvy předmětů, lidské pokožky v prostředí byly podány přirozeně bezpečnostní barvy vždy rozlišné jako takové charakteristikou vlastností světelných zdrojů R a maximum R a =100, tato hodnota se zmenšuje se zhoršováním jakosti podání barev Prostory s trvalým pobytem R a = min 80 Barevný tón světla je dán teplotou chromatičnosti T cp (K) TEPLE BÍLÁ NEUTRÁLNĚ BÍLÁ CHLADNĚ BÍLÁ do 3300 K (chladné podnebí) K nad 5300 K (horké klima) Bosova - DEO1 Přednáška 1/47

48 PROBLEMATIKA ADMINISTRATIVNÍCH OBJEKTŮ PARAMETRY OKNA Bosova - DEO1 Přednáška 1/48

49 PROBLEMATIKA ADMINISTRATIVNÍCH OBJEKTŮ Administrativní budova v Göteborgu - použití pevných vnějších stínících prvků-lamel Bosova - DEO1 Přednáška 1/49
