Měniče a jejich vliv na vyšší harmonické v síti
|
|
- Sára Marešová
- před 5 lety
- Počet zobrazení:
Transkript
1 Měniče a jejich vliv na vyšší harmonické v síti Petr Drahota Commercial Engineer Drives CO900G
2 Kvalita elektrické energie CO900G
3 Základy kvalita elektrické energie Základní schéma soustavy 3
4 up to 6 kv ±10% ±5% Základy kvalita elektrické energie Základní pojmy Anglické termíny pro sjednocení seconds 10 ms.. 1 min < 3 min > 3 min 1 µs.. 3 s 4
5 Základy kvalita elektrické energie Harmonické složky Spektrální rozložení signálu jako součet jednotlivých složek 5
6 Základy kvalita elektrické energie Harmonické proudy Zkreslení základní sinusovky Způsobené nelineárními spotřebiči, v našem případě usměrňovači Tyristorový 6P můstek Diodový 6P můstek Pouze ztráty nejdůležitější misto 6
7 Základy kvalita elektrické energie Vyšší harmonické Sudé harmonické Liché harmonické pulsy vzorec vliv harmonických n h = (n p) ±1 1 h = (n 1) ±1 2, 3, 4, 5, 6,7 2 h = (n 2) ±1 3, 5, 7, 9 6 h = (n 6) ±1 5, 7, 11, 13, 17, h = (n 12) ±1 11, 13, 23, 25, 35, h = (n 18) ±1 17, 19, 35, h = (n 24) ±1 23, 25, 47, 49 7
8 Vyšší harmonické Problémy způsobené harmonickými proudy přetížení středního vodiče přehřátí transformátorů rušení při spínání vypínačů přetěžování kompenzačních kondenzátorů skinefekt 8
9 Vyšší harmonické Přetížení středního vodiče 9
10 Vyšší harmonické Vliv proudových harmonických na napětí 10
11 Vyšší harmonické Vliv proudových harmonických na napětí 11
12 Vyšší harmonické Problémy způsobené harmonickými napětími harmonické zkreslení napětí přetížení indukčních motorů poruchy při průchodu nulou interference s telekomunikačními zařízeními,hdo a podobně 12
13 Celkové harmonické zkreslení Vzorce Total harmonic current distortion THDi někde THDI či THiD 10% skvělé hodnoty bez rizika poškození zařízení 10 to 50% významný podíl harmonických složek, nutno uvážit ztráty, popř. kontrola dimenzování N 50% velké zkreslení, analýza a případně korekční zařízení (filtry apod.) 13
14 Celkové harmonické zkreslení Vzorce Total harmonic voltage distortion THDu někde THvD či THuD výsledek průchodu harmonických proudů soustavou s jejími impedancemi 5% 5 to 8% 8% normální stav zvýšený podíl harmonických, možné selhání citlivých přístrojů velké zkreslení, analýza a případně korekční zařízení (filtry apod.) 14
15 Celkové harmonické zkreslení Vzorce porovnání dvou scénářů 15
16 Celkové harmonické zkreslení Vzorce porovnání dvou scénářů 16
17 Celkové harmonické zkreslení Vzorce Total demand distortion TDD uvažuje max. proud zátěže (různě definovaný) Při 100% : TDDi = THDi I L = Maximum během daného intervalu typicky minut, IEEE 519 rok*, někde 100% proudu obvodu 17
18 Celkové harmonické zkreslení Závěr Proudové vs napěťové zkreslení Harmonické proudy způsobují zkreslení napětí Jednoduché pravidlo vyšší impedance (dlouhé a poddimenzované kabely, transformátory) nižší zkratové proudy vyšší zkreslení 18
19 Normy a standardy CO900G
20 Standardy Základní normy Normy a standardy pro kvalitu elektrické energie EN Charakteristiky napětí elektrické energie z veřejné sítě IEEE 519 Obdobné, ale ukládá povinnosti i spotřebitelům Normy a standardy pro zařízení IEC nn zařízení do16 A IEC nn zařízení16 A až 75 A IEC doporučení pro zařízení nad 75 A 20
21 Standardy IEC EN : 2014 Rozsah Malá elektrická zařízení 220V a proud 16 A Rozdělení Třída A: domácí zařízení, třífázová zařízení Třída B: nářadí a svářečky Třída C: osvětlení Třída D: specifická zařízení s výkonem < 600 W (PC, TV, malé chladničky) IEC EN str
22 Standardy IEC EN : 2011 Rozsah Zařízení s napájecím napětím 240 V jednofázově a do 690V třífázově, proud 16 A a 75 A, připojená přímo k veřejné síti úrovně Dovolené úrovně harmonických proudu závisí na R sce (I SC /I Load ) [zkratový proud/proud zátěže] Nejsou uvedeny napěťové harmonické EN str
23 Standardy IEC EN : 2011 Poznámky platí při přímém připojení na veřejnou síť. Pokud je zařízení odděleno od veřejné sítě trafem, nejde o připojení na veřejnou síť čili většina průmyslových instalací nemusí být normou dotčena měniče s DC tlumivkou většinou spadají do tabulky 4, R s > 120; (I 5 / I 1 < 40), a to splňují malé měniče bez DC tlumivky splní limity s 3% tlumivkou pro danou instalaci je nutné ověřit výše uvedenou podmínku R s >
24 Standardy IEC norma nemá za úkol stanovit meze harmonických, ale doporučit zkušební postupy a jejich vyhodnocení pro zařízení, na které se nevztahují předchozí normy obdobné tabulky jako v předchozích normách, ale důležitá poznámka: překračuje-li vstupní proud zařízení 75 A, může dodavatel elektřiny připustit připojení zařízení na základě dohodnutého činného příkonu instalace odběratele.v tomto případě se aplikují místní požadavky dodavatele elektřiny. 24
25 Standardy IEEE Rozsah doporučení pro projektování a stavbu rozvodných sítí dodavatel musí dodávat energii v předepsané kvalitě spotřebitel je odpovědný za svoje zařízení a jeho vliv na síť Třídy Specialní instalace letiště, nemocnice apod. Standardní sítě jednoúčelové instalace průmyslové instalace s měniči 25
26 Standardy IEEE zkreslení v PCC 26
27 Standardy IEEE THDi (Standardní síť) opět závisí na zkratových poměrech(isc/il) větší IL: přísnější limity oproti EN menší I SC : přísnější limity oproti EN přísnější i u harmonických vyšších řádů 27
28 Základní topologie měničů CO900G
29 Měniče bez DC tlumivky (DC Link) Typicky THDi kolem 80% citlivé na přepětí Transformer xfmr % Z AC Drive DC DC AC Malé PF4x, PF520 Větší měniče už mají DC Link M La.I = f( hp Motor Load
30 30 Měniče bez DC tlumivky (DC Link), s tlumivkou na vstupu Typicky THDi mezi 30-45% Transformer xfmr % Z AC DC Drive DC AC Line Reactor M La.I = f(t hp Motor Load % LR Copyright 2008 Rockwell Automation, Inc. All rights reserved.
31 31 Měniče s DC tlumivkou (DC Link) Typicky THDi od 30 do 40% odolné i proti přepěťovým špičkám Transformer xfmr % Z AC DC Drive DC Link Choke DC AC M La.I = f(t hp Motor Load všechny PF700, Copyright 2008 Rockwell Automation, Inc. All rights reserved.
32 Měniče s DC tlumivkou (DC Link) a s tlumivkou na vstupu Typicky THDi 20-35% Transformer xfmr % Z AC DC Drive DC Link Choke DC AC Line Reactor M La.I = f(t hp Motor Load % LR
33 Passive Harmonic Filter Typicky THDi 4-10% Transformer xfmr % Z AC Drive DC Link Choke DC DC AC M m m m m 20.00m 24.90m Ia = f( S, Passive Filter hp Motor Load m m m m 20.00m 24.90m
34 Active Harmonic Filter Typicky THDi 3-6% Transformer xfmr % Z Ifund Ifund + Iharm AC Drive DC Link Choke DC Iharm DC AC AC DC Active Filter M hp m m m m 20.00m 24.90m Ia = f( S,... Motor Load m m m m 20.00m 24.90m
35 Vícepulzní zapojení 12Puls Typicky THDi 9-12% 18Puls Typicky THDi 4-5% Transformer xfmr % Z 3 9 Multi-Phase Transformer AC DC Drive DC Link Choke DC M AC m m m m 20.00m 24.90m Ia = f( S, hp Motor Load m m m m 20.00m 24.90m
36 Active Front-End Typicky THDi 3-5% Rekuperace Transformer xfmr % Z AC DC Drive DC AC M Lx1.I = Notch Filter hp Motor Load
37 Zařízení pro omezení harmonických CO900G
38 Možnosti omezení Tlumivky Funkce vyšší impedance obvodu omezuje harmonické proudy Výrobky Bulletin R line reactors Schaffner RWK AC reactors 38
39 Možnosti omezení DC Link versus tlumivka na vstupu 39
40 Možnosti omezení Více pulzní zapojení Funkce fázový posuv mezi jednotlivými sekundárními vinutími na primární straně se harmonické vyruší 12, 18 až 24-pulzní zapojení 40
41 Možnosti omezení 12-Pulzní zapojení Výrobky transformátory nejsou standardní produkt RA pro EU trh PowerFlex SCR 12-Pulse selection and installation guidelines 41

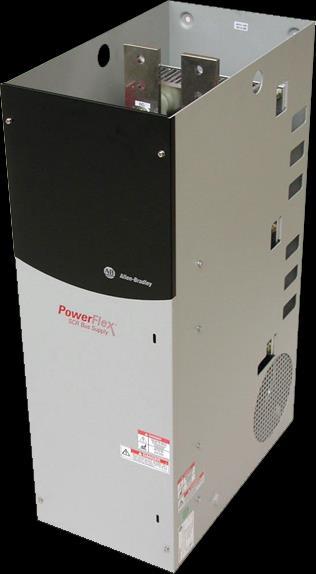

42 Možnosti omezení 12-Pulzní zapojení Výhody znatelné omezení harmonických Typ THDi THDu R SC = 20 THDu R SC = P 30% 10% 2% 12-P 10% 6% 1.2% robustní konstrukce jednoduchá instalace vysoká účinnost Nevýhoda transformátor 42
43 Možnosti omezení Pasivní filtry Funkce LC obvody, laděné na každou harmonickou 43
44 Možnosti omezení Pasivní filtry výrobky Schaffner FN 3410/HV and FN V/690V, max. 160 kw Nově i 500V, max. 400 kw optimalizováno pro měniče s DC tlumivkou MTE Matrix AP 500V/600V, max A vyšší účinnost u malých zátěží 44
45 Možnosti omezení Pasivní filtry Výhody vysoké potlačení harmonických THDi % až k 5% THDi v kombinaci s tlumivkou rozměry, cena pasivní komponenty Nevýhody přídavné ztráty (teplo) Design ovlivněn situací v místě instalace 45
46 Možnosti omezení Aktivní filtry Funkce blok výkonové elektroniky, připojený sériově či paralelně k zátěži detekce vytvářených harmonických injektování proudu harmonických v protifázi 46
47 Možnosti omezení Aktivní filtry Produkty Schaffner FN 3420/HV / FN V/690V, do 300 A kompenzačního proudu Comsys ADF P100 / ADF P V/690V, do 450 A kompenzačního proudu cena Výběr podle proudu vyšších harmonických v PCCC nezbytná podrobná specifikace lokálních poměrů v síti 47
48 Možnosti omezení Aktivní filtry Výhody automatická kompenzace ~ 100% paralelní filtr nelze přetížit kompaktní rozměry jednoduchá instalace Nevýhody snížení celkové účinnosti elektronické zařízení cena 48
49 Možnosti omezení Active-Front-End Funkce aktivní usměrňovač v podstatě střídač standardního měniče pracující v inverzním režimu jako usměrňovač 49
50 Možnosti omezení Active Front-End Výrobky PowerFlex 700AFE 460, 1300 A V 325, 1030 A V Rittal TS8 IP20 PowerFlex AFE 460, 1300 A V 325, 1030 A V CENTERLINE 2500 IP20 MCC sběrnice pro PowerFlex 755 Hi Hp 50
51 Možnosti omezení Active Front-End Výběr podle proudu na DC sběrnici Výhody regenerace energie nízký obsah harmonických splňuje IEEE519, většinou mnohem lepší účiník blízký jedné 51
52 Možnosti omezení Active Front-End Výhody napěťový boost možnost provozu 480/690 VAC motoru na síti 380/460 VAC ochrana proti krátkodobým výpadkům Nevýhody nižší účinnost elektronické zařízení rozměry cena 52
53 Použité simulátory Rockwell Automation simulátory Schaffner PQS 53
