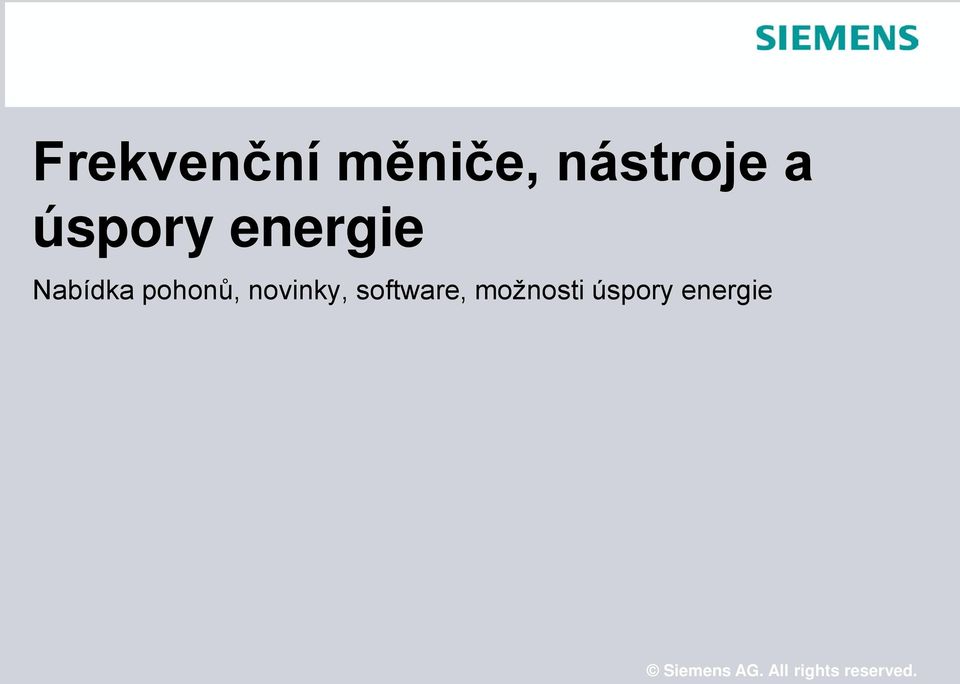

1 Frekvenční měniče, nástroje a úspory energie Nabídka pohonů, novinky, software, možnosti úspory energie Siemens AG. All rights reserved.

2 Přehled měničů pro velké výkony Page 2 Březen-10 Ing. Pavel Kříž

3 Přehled měničů pro velké výkony Řady Sinamics a Robicon 75 kw 32 (60) MW V // 2.4 až 13.8 kv IGBT, IGCT, HV-IGBT, tyristory konzervativní dimenzování vzduchové a vodní chlazení vestavné a skříňové s integrovaným transformátorem Page 3 Březen-10 Ing. Pavel Kříž

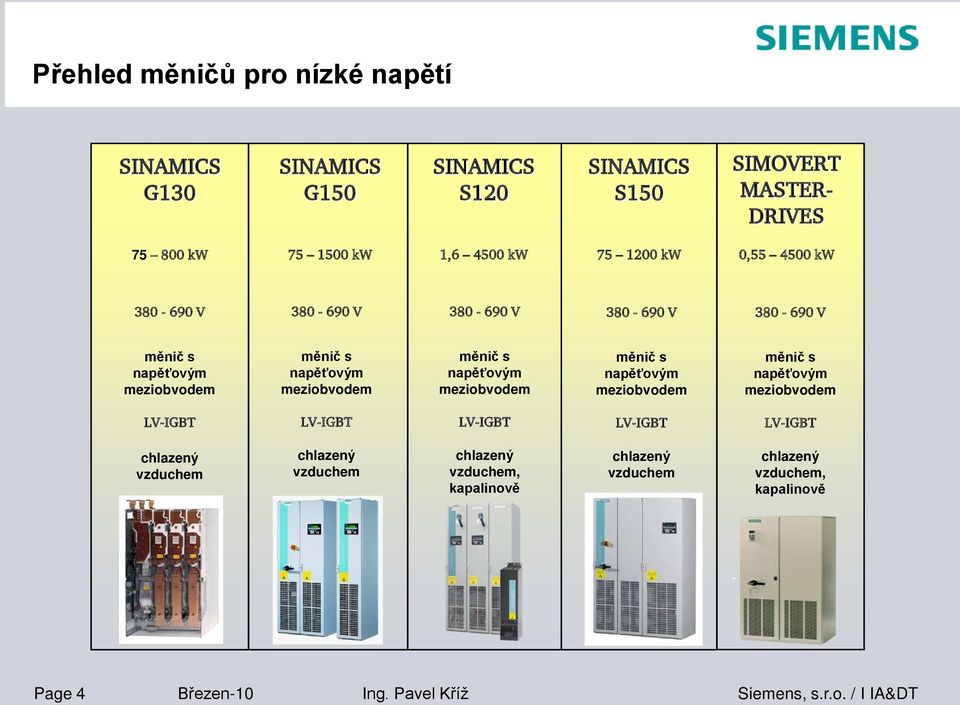

4 Přehled měničů pro nízké napětí SINAMICS G130 SINAMICS G150 SINAMICS S120 SINAMICS S150 SIMOVERT MASTER- DRIVES kw kw 1, kw kw 0, kw V V V V V měnič s napěťovým meziobvodem měnič s napěťovým meziobvodem měnič s napěťovým meziobvodem měnič s napěťovým meziobvodem měnič s napěťovým meziobvodem LV-IGBT LV-IGBT LV-IGBT LV-IGBT LV-IGBT chlazený vzduchem chlazený vzduchem chlazený vzduchem, kapalinově chlazený vzduchem chlazený vzduchem, kapalinově Page 4 Březen-10 Ing. Pavel Kříž

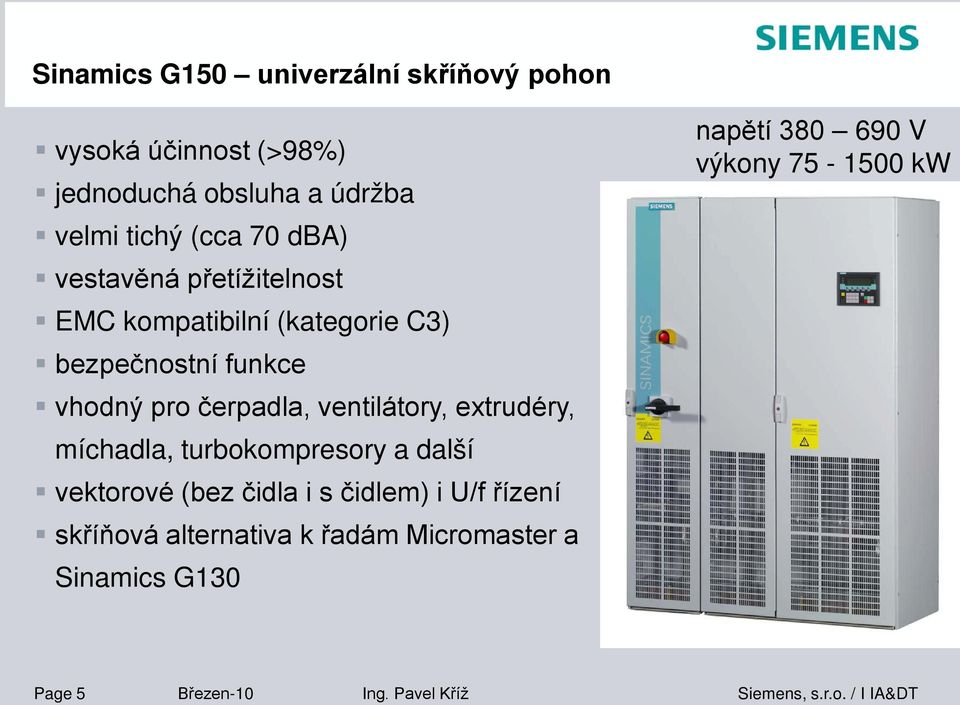

5 Sinamics G150 univerzální skříňový pohon vysoká účinnost (>98%) jednoduchá obsluha a údržba velmi tichý (cca 70 dba) vestavěná přetížitelnost EMC kompatibilní (kategorie C3) bezpečnostní funkce vhodný pro čerpadla, ventilátory, extrudéry, míchadla, turbokompresory a další vektorové (bez čidla i s čidlem) i U/f řízení skříňová alternativa k řadám Micromaster a Sinamics G130 napětí V výkony kw Page 5 Březen-10 Ing. Pavel Kříž

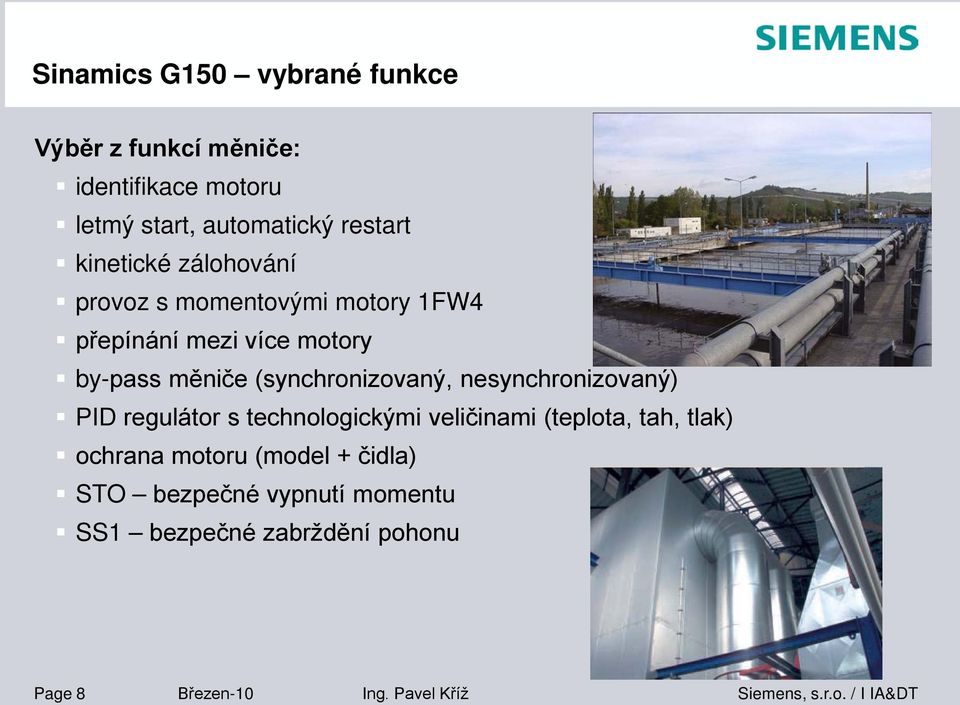

6 Sinamics G150 vybrané funkce Výběr z funkcí měniče: identifikace motoru letmý start, automatický restart kinetické zálohování provoz s momentovými motory 1FW4 přepínání mezi více motory by-pass měniče (synchronizovaný, nesynchronizovaný) PID regulátor s technologickými veličinami (teplota, tah, tlak) ochrana motoru (model + čidla) STO bezpečné vypnutí momentu SS1 bezpečné zabrždění pohonu Page 8 Březen-10 Ing. Pavel Kříž

7 Sinamics G150 Clean Power LHF compact SINAMICS G150 SINAMICS G150 Clean Power + LCM LHF compact Power Module Page 9 Březen-10 Ing. Pavel Kříž

8 Sinamics G150 Clean Power Clean Power filtr (Line Harmonics Filter compact): filtr vyšších harmonických splňuje IEEE 519 harmonické zkreslení nižší než 12-puls integrovaný do měniče kompaktní provedení možnost zvýšení krytí odpadají starosti s montáží není povinný stykač nebo výkonový jistič velmi vysoká účinnost (např. ve srovnání s AFE ) až o 50% nižší ztráty MTBF mnohem vyšší než u technologií s aktivně spínaným zdrojem ekonomické řešení pro nejnáročnější požadavky Page 10 Březen-10 Ing. Pavel Kříž

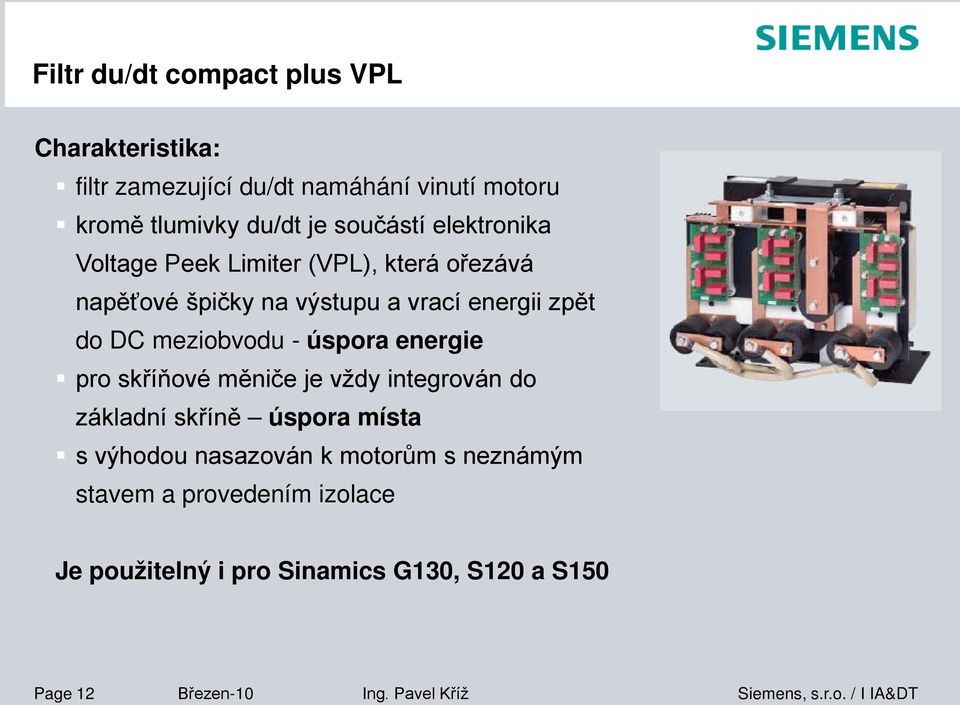

9 Filtr du/dt compact plus VPL Charakteristika: filtr zamezující du/dt namáhání vinutí motoru kromě tlumivky du/dt je součástí elektronika Voltage Peek Limiter (VPL), která ořezává napěťové špičky na výstupu a vrací energii zpět do DC meziobvodu - úspora energie pro skříňové měniče je vždy integrován do základní skříně úspora místa s výhodou nasazován k motorům s neznámým stavem a provedením izolace Je použitelný i pro Sinamics G130, S120 a S150 Page 12 Březen-10 Ing. Pavel Kříž

10 Sinamics G150 s vodním chladičem Konstrukce: vzduchem chlazený měnič nadstavba s výměníkem uzavřená skříň uzavřený okruh vzduchu minimální navýšení rozměrů bez náročných požadavků na kvalitu vody Použití v prostorách: bez možnosti větrání s agresivním ovzduším vysokou vlhkostí prašností Page 13 Březen-10 Ing. Pavel Kříž

11 Sinamics G130 jednoduchý vestavný pohon kompaktní design = minimální rozměry skříně jednoduchá konfigurace kompletu velmi nízká hlučnost komunikační rozhraní DriveCliq vhodné doplnění řad Micromaster a Sinamics G120 pro vyšší výkony a napětí napětí V výkony kw pro stejné aplikace a se stejnými funkcemi jako Sinamics G150 lze použít vestavnou variantu Clean Power Filtru lze provozovat s momentovými synchronními motory 1FW4 Page 15 Březen-10 Ing. Pavel Kříž

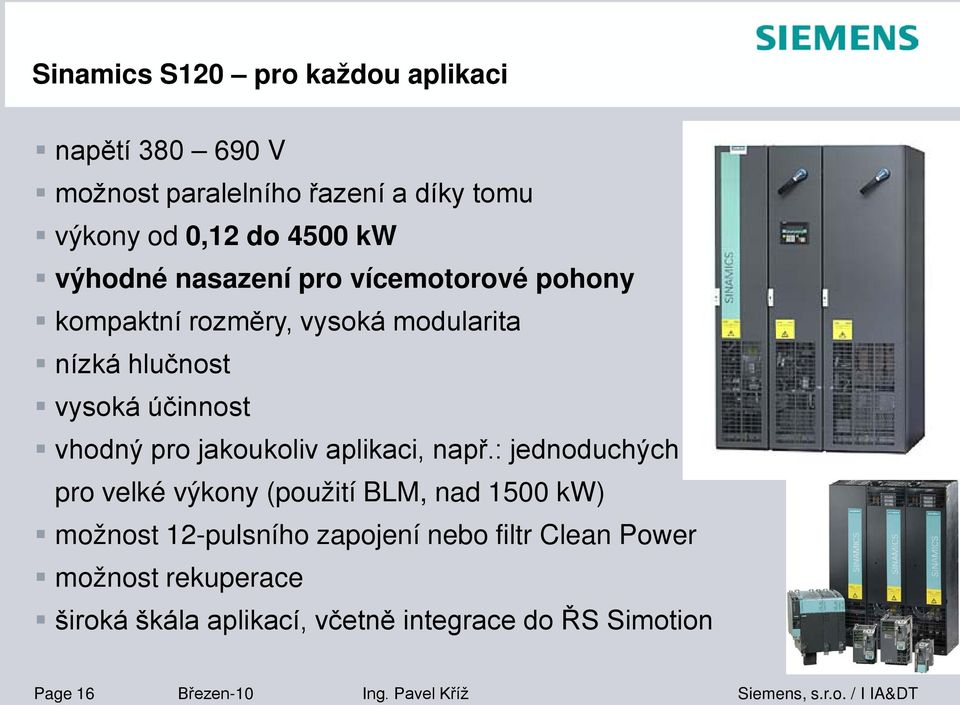

12 Sinamics S120 pro každou aplikaci napětí V možnost paralelního řazení a díky tomu výkony od 0,12 do 4500 kw výhodné nasazení pro vícemotorové pohony kompaktní rozměry, vysoká modularita nízká hlučnost vysoká účinnost vhodný pro jakoukoliv aplikaci, např.: jednoduchých pro velké výkony (použití BLM, nad 1500 kw) možnost 12-pulsního zapojení nebo filtr Clean Power možnost rekuperace široká škála aplikací, včetně integrace do ŘS Simotion Page 16 Březen-10 Ing. Pavel Kříž

13 Sinamics S120 kapalinou chlazené měniče až o 60% méně zastavěného místa ve srovnání se stejnými výkony ve vzduchovém chlazení úspora místa a nákladů spojených se stavbou hlučnost kapalinou chlazených měničů je cca 52 db(a) (vzduchem chlazené cca 72 db(a) úspora na protihlukových opatření vhodné do prostor s prachem a agresivním ovzduším výkony až 4,5 MW pro 690 V funkcionalita stejná jako Sinamics S120 na zakázku vyrábíme skříně včetně výměníku Page 17 Březen-10 Ing. Pavel Kříž

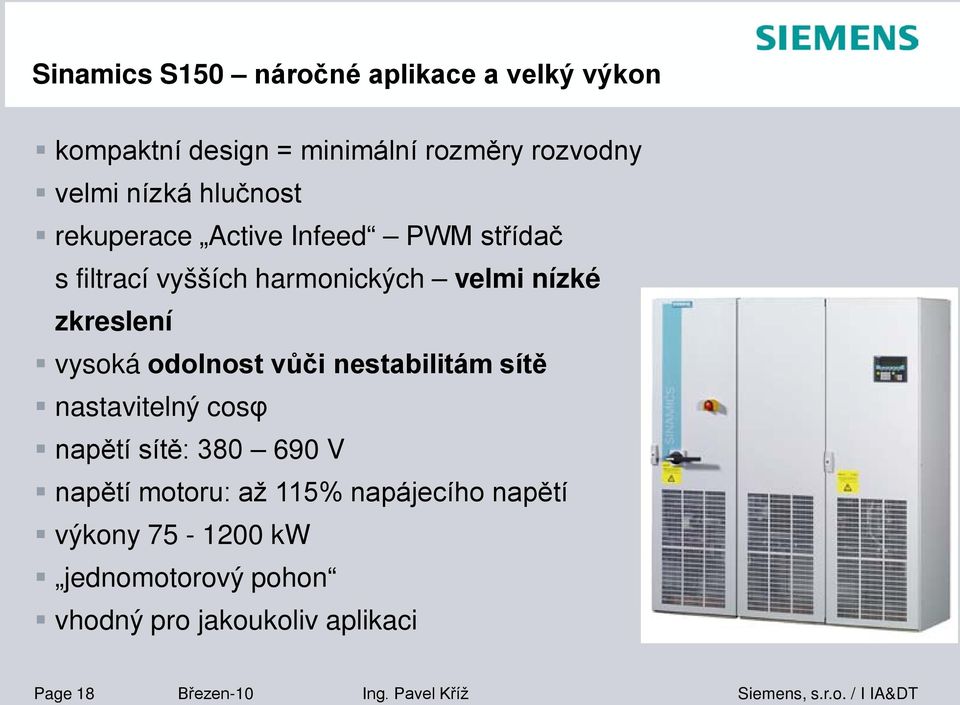

14 Sinamics S150 náročné aplikace a velký výkon kompaktní design = minimální rozměry rozvodny velmi nízká hlučnost rekuperace Active Infeed PWM střídač s filtrací vyšších harmonických velmi nízké zkreslení vysoká odolnost vůči nestabilitám sítě nastavitelný cosφ napětí sítě: V napětí motoru: až 115% napájecího napětí výkony kw jednomotorový pohon vhodný pro jakoukoliv aplikaci Page 18 Březen-10 Ing. Pavel Kříž

15 Sinamics - reference Sinamics je již 7 let na trhu cca velkých pohonů již pracuje celkem přes měničů je již instalováno V ČR již dodáno cca 300 ks pohonů Sinamics s výkonem nad 100 kw Aplikace na čerpadlech, ventilátorech, extrudérech, míchadlech a mlýnech energetika automobilový průmysl potravinářství železárny cementárny Page 19 Březen-10 Ing. Pavel Kříž

16 Vysokonapěťové frekvenční měniče Robicon Perfect Harmony SINAMICS GM150 SINAMICS SM150 SINAMICS SL150 SINAMICS GL kw max. 70 MW 0,6 10 MVA max. 28 MVA 5 10 MVA max. 28 MVA 3 25 MVA 2,5 70 MW max. 140 MW Medium voltage 2,3 14,4 kv Medium voltage 2,3 kv / 3,3 kv / 4,16 kv Medium voltage 3,3 kv Medium voltage 1-4 kv Medium voltage 1,8-13,4 kv Multi-cell voltage-source DC link converter 3-level NPC voltage-source DC link converter HV-IGBT IGCT 3-level NPC voltage-source DC link converter IGCT Cycloconverter Thyristor LCI (currentsource DC link converter) Thyristor Air/watercooled LV-IGBT HV-IGBT Air/watercooled Watercooled Air/watercooled Air/watercooled Page 20 Březen-10 Ing. Pavel Kříž

17 Robicon Perfect Harmony 200 kw 32 (60) MW 6 kv vstup / 6 kv výstup nízké harmonické zkreslení vysoká účinnost i účiník použití starých motorů použití dlouhých kabelů odolnost vůči nestabilní síti zálohované prvky vysoká spolehlivost vysoká provozní dostupnost Page 21 Březen-10 Ing. Pavel Kříž

18 VN měniče - reference již přes 40 let na trhu Robicon cca pohonů dodáno Pohon turbokompresoru v rafinérii Kralupy 6 kv, 2500 kw, 260 A Robicon Perfect Harmony GEN IV, výroba Norimberk klíčový pohon rafinérie s nepřetržitým provozem je požadovaná maximální dostupnost, pohon není zálohován měnič je vybaven: redundantními ventilátory by-passem výkonových buněk softwarovým rozšířením ProToPS celá sestava je vybavena by-passem měniče pro případnou opravu za provozu Page 22 Březen-10 Ing. Pavel Kříž

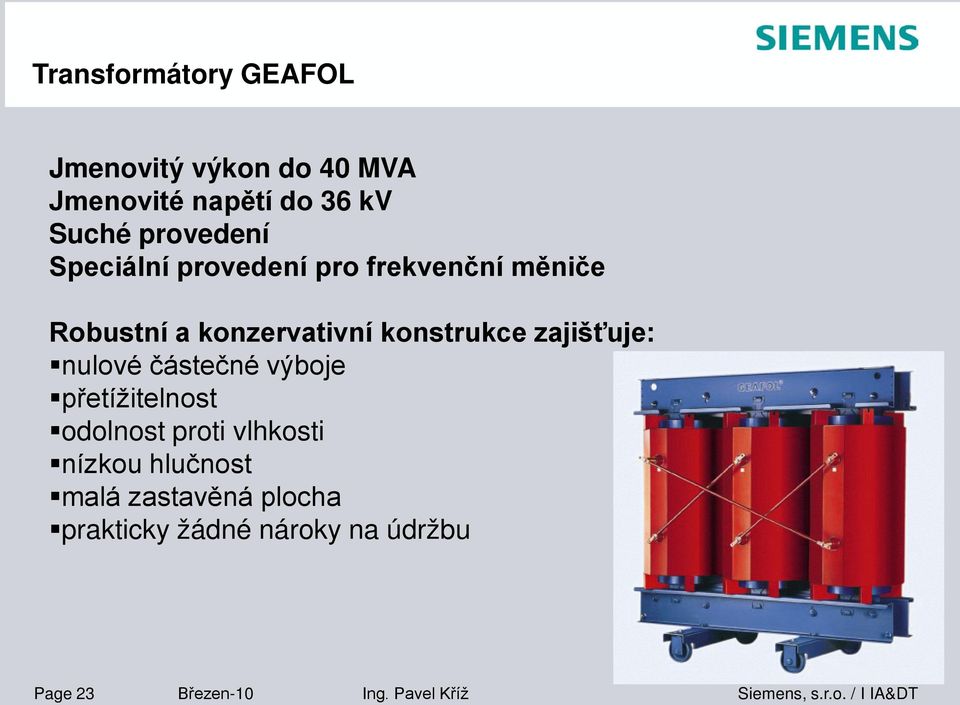

19 Transformátory GEAFOL Jmenovitý výkon do 40 MVA Jmenovité napětí do 36 kv Suché provedení Speciální provedení pro frekvenční měniče Robustní a konzervativní konstrukce zajišťuje: nulové částečné výboje přetížitelnost odolnost proti vlhkosti nízkou hlučnost malá zastavěná plocha prakticky žádné nároky na údržbu Page 23 Březen-10 Ing. Pavel Kříž

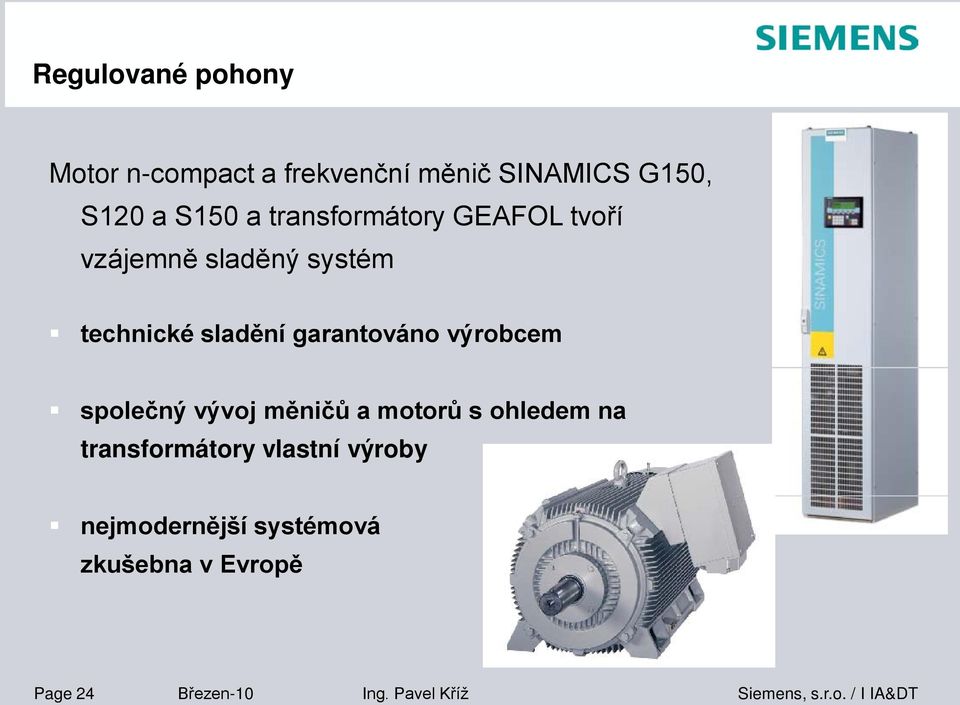

20 Regulované pohony Motor n-compact a frekvenční měnič SINAMICS G150, S120 a S150 a transformátory GEAFOL tvoří vzájemně sladěný systém technické sladění garantováno výrobcem společný vývoj měničů a motorů s ohledem na transformátory vlastní výroby nejmodernější systémová zkušebna v Evropě Page 24 Březen-10 Ing. Pavel Kříž

21 Servis Servisní služby na produkty a systémy IA&DT: Dodávky náhradních dílů 7 dnů v týdnu 24 hod denně. servisní smlouva - garantované reakční doby technická podpora opravy a údržba asistence při uvedení do provozu Kontakty Servis hot-line (24 hodin denně) Tel.: , , Fax: iadtservis.cz@siemens.com Náhradní díly a reklamace Tel.: , Fax: iadtservis-obchod.cz@siemens.com Page 25 Březen-10 Ing. Pavel Kříž

22 Kontakty Regulované pohony: Pavel Kříž Telefon: Martin Pochyla Telefon: Kancelář: Technická 15, Brno Technická podpora: Katalog měničů Sinamics G150 a G130: D11 Katalog měničů Sinamics S120: PM21, D21.3 Katalog měničů Sinamics S150: D21.3 Page 26 Březen-10 Ing. Pavel Kříž

23 Závěr Děkuji za Vaši pozornost! Page 27 Březen-10 Ing. Pavel Kříž
