FV-1 (kód zboží GTV-100) Android TV. Příručka pro rychlý start

Transkript

1 FV-1 (kód zboží GTV-100) Android TV Dříve než uvedete zařízení do provozu, přečtěte si pečlivě tuto příručku. Kompletní uživatelský manuál naleznete na domovské stránce Android TV. Výrobce / prodejce neodpovídá za ztrátu dat, ani za případné následné škody, způsobené nesprávným používáním přístroje, opravou produktu nebo v jinými neočekávanými událostmi. Výrobce / prodejce rovněž neodpovídá za případné ztráty způsobené špatným pochopením tohoto návodu a neodpovídá za škody způsobené třetí straně v důsledku připojení tohoto produktu. Bezpečnostní upozornění Dříve než uvedete zařízení do provozu, přečtěte si nejprve pozorně bezpečnostní upozornění. Zařízení napájejte pouze z přiloženého nebo ekvivalentního napájecího zdroje. Použití nesprávného napájecího zdroje může způsobit úraz elektrickým proudem, požár a zničení jednotky. Pokud si nejste napájením přístroje jisti, kontaktujte svého prodejce. Neinstalujte zařízení do prostředí s vysokou vlhkostí. Chraňte zařízení před vlhkostí a deštěm. Chraňte zařízení před pádem nebo nárazem. Pád nebo náraz může vést ke zničení jednotky. Neumisťujte zařízení na přímé slunce může dojít k jeho zničení. Zabraňte vniknutí kapaliny do přístroje. V opačném případě může dojít ke zničení jednotky

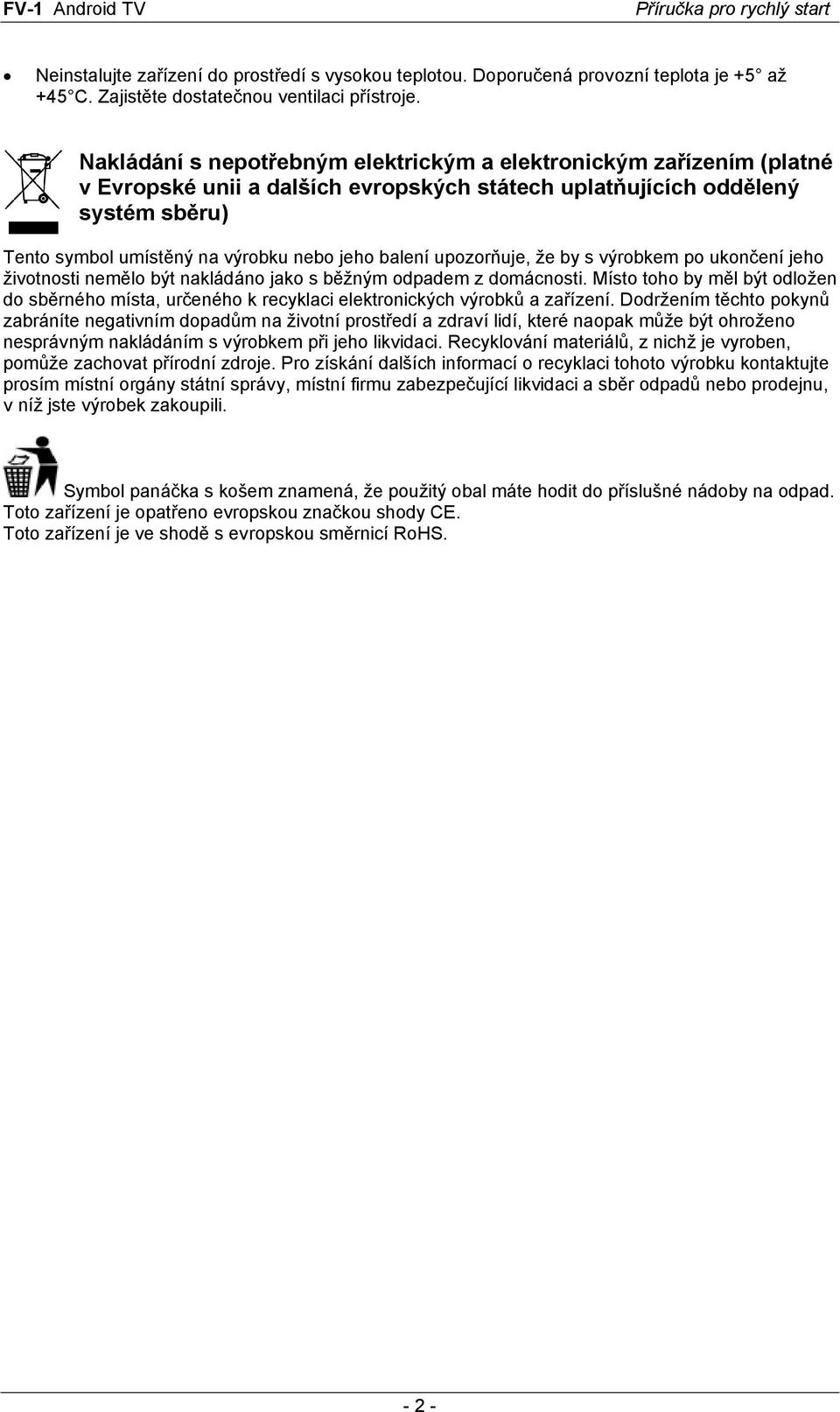

2 Neinstalujte zařízení do prostředí s vysokou teplotou. Doporučená provozní teplota je +5 až +45 C. Zajistěte dostatečnou ventilaci přístroje. Nakládání s nepotřebným elektrickým a elektronickým zařízením (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru) Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Místo toho by měl být odložen do sběrného místa, určeného k recyklaci elektronických výrobků a zařízení. Dodržením těchto pokynů zabráníte negativním dopadům na životní prostředí a zdraví lidí, které naopak může být ohroženo nesprávným nakládáním s výrobkem při jeho likvidaci. Recyklování materiálů, z nichž je vyroben, pomůže zachovat přírodní zdroje. Pro získání dalších informací o recyklaci tohoto výrobku kontaktujte prosím místní orgány státní správy, místní firmu zabezpečující likvidaci a sběr odpadů nebo prodejnu, v níž jste výrobek zakoupili. Symbol panáčka s košem znamená, že použitý obal máte hodit do příslušné nádoby na odpad. Toto zařízení je opatřeno evropskou značkou shody CE. Toto zařízení je ve shodě s evropskou směrnicí RoHS

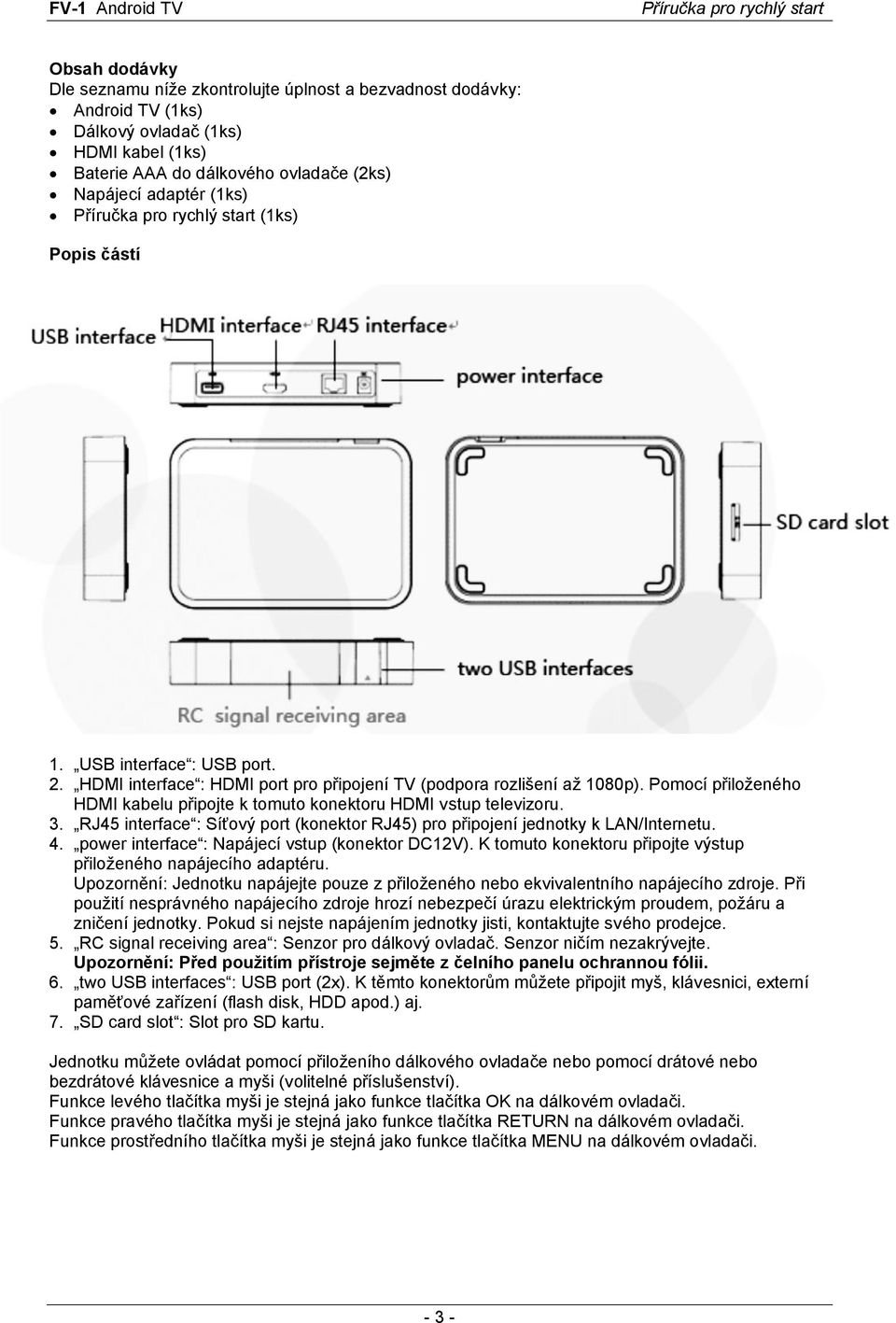

3 Obsah dodávky Dle seznamu níže zkontrolujte úplnost a bezvadnost dodávky: Android TV (1ks) Dálkový ovladač (1ks) HDMI kabel (1ks) Baterie AAA do dálkového ovladače (2ks) Napájecí adaptér (1ks) (1ks) Popis částí 1. USB interface : USB port. 2. HDMI interface : HDMI port pro připojení TV (podpora rozlišení až 1080p). Pomocí přiloženého HDMI kabelu připojte k tomuto konektoru HDMI vstup televizoru. 3. RJ45 interface : Síťový port (konektor RJ45) pro připojení jednotky k LAN/Internetu. 4. power interface : Napájecí vstup (konektor DC12V). K tomuto konektoru připojte výstup přiloženého napájecího adaptéru. Upozornění: Jednotku napájejte pouze z přiloženého nebo ekvivalentního napájecího zdroje. Při použití nesprávného napájecího zdroje hrozí nebezpečí úrazu elektrickým proudem, požáru a zničení jednotky. Pokud si nejste napájením jednotky jisti, kontaktujte svého prodejce. 5. RC signal receiving area : Senzor pro dálkový ovladač. Senzor ničím nezakrývejte. Upozornění: Před použitím přístroje sejměte z čelního panelu ochrannou fólii. 6. two USB interfaces : USB port (2x). K těmto konektorům můžete připojit myš, klávesnici, externí paměťové zařízení (flash disk, HDD apod.) aj. 7. SD card slot : Slot pro SD kartu. Jednotku můžete ovládat pomocí přiloženího dálkového ovladače nebo pomocí drátové nebo bezdrátové klávesnice a myši (volitelné příslušenství). Funkce levého tlačítka myši je stejná jako funkce tlačítka OK na dálkovém ovladači. Funkce pravého tlačítka myši je stejná jako funkce tlačítka RETURN na dálkovém ovladači. Funkce prostředního tlačítka myši je stejná jako funkce tlačítka MENU na dálkovém ovladači

4 Popis dálkového ovladače Upozornění: Před použitím dálkového ovladače sejměte z čelního panelu Android TV ochrannou fólii. (Na čelním panelu jednotky je umístěno IR čidlo pro dálkový ovladač). POWER: Zapnutí / vypnutí jednotky. LEFT, UP, RIGHT, DOWN, OK: Směrová tlačítka vlevo, nahoru, vpravo, dolů. Prostřední tlačítko: potvrzení (OK). VOLUME UP: Zvýšení hlasitosti. VOLUME DOWN: Snížení hlasitosti. HOME: Návrat na domovskou stránku. MENU: Vstup do menu. SEARCH: Otevření vyhledávače Google Search. PREV: Přehrání předchozí stopy / kapitoly. PLAY / PAUSE: Spuštění / pozastavení přehrávání. NEXT: Přehrání následující stopy / kapitoly. Press and slide down to remove the cover in order to insert the batteries. Stiskněte a stáhněte dolů krytku, abyste mohli vložit baterie. Když je přístroj zapnutý, stiskněte tlačítko POWER k přepnutí jednotky do šetřícího režimu. K opětovnému zapnutí jednotky stiskněte znovu tlačítko POWER. Pokud existuje posuvný pruh (scroll bar), stiskněte tlačítko UP k posunu nahoru. Nebo stiskněte UP k zobrazení předchozího snímku v aplikaci Photo View. Pokud existuje posuvný pruh (scroll bar), stiskněte tlačítko DOWN k posunu dolů. Nebo stiskněte DOWN k zobrazení následujícího snímku v aplikaci Photo View

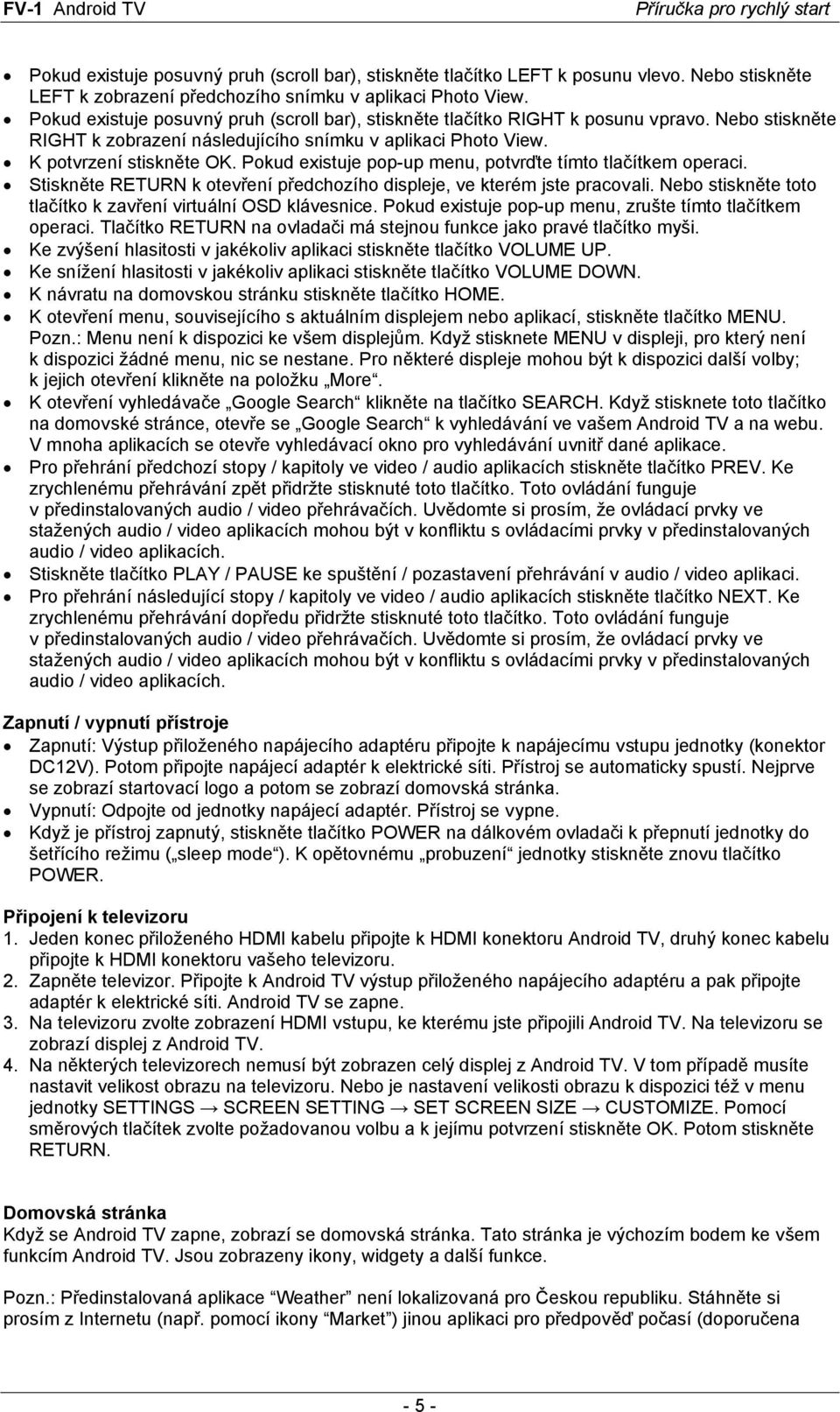

5 Pokud existuje posuvný pruh (scroll bar), stiskněte tlačítko LEFT k posunu vlevo. Nebo stiskněte LEFT k zobrazení předchozího snímku v aplikaci Photo View. Pokud existuje posuvný pruh (scroll bar), stiskněte tlačítko RIGHT k posunu vpravo. Nebo stiskněte RIGHT k zobrazení následujícího snímku v aplikaci Photo View. K potvrzení stiskněte OK. Pokud existuje pop-up menu, potvrďte tímto tlačítkem operaci. Stiskněte RETURN k otevření předchozího displeje, ve kterém jste pracovali. Nebo stiskněte toto tlačítko k zavření virtuální OSD klávesnice. Pokud existuje pop-up menu, zrušte tímto tlačítkem operaci. Tlačítko RETURN na ovladači má stejnou funkce jako pravé tlačítko myši. Ke zvýšení hlasitosti v jakékoliv aplikaci stiskněte tlačítko VOLUME UP. Ke snížení hlasitosti v jakékoliv aplikaci stiskněte tlačítko VOLUME DOWN. K návratu na domovskou stránku stiskněte tlačítko HOME. K otevření menu, souvisejícího s aktuálním displejem nebo aplikací, stiskněte tlačítko MENU. Pozn.: Menu není k dispozici ke všem displejům. Když stisknete MENU v displeji, pro který není k dispozici žádné menu, nic se nestane. Pro některé displeje mohou být k dispozici další volby; k jejich otevření klikněte na položku More. K otevření vyhledávače Google Search klikněte na tlačítko SEARCH. Když stisknete toto tlačítko na domovské stránce, otevře se Google Search k vyhledávání ve vašem Android TV a na webu. V mnoha aplikacích se otevře vyhledávací okno pro vyhledávání uvnitř dané aplikace. Pro přehrání předchozí stopy / kapitoly ve video / audio aplikacích stiskněte tlačítko PREV. Ke zrychlenému přehrávání zpět přidržte stisknuté toto tlačítko. Toto ovládání funguje v předinstalovaných audio / video přehrávačích. Uvědomte si prosím, že ovládací prvky ve stažených audio / video aplikacích mohou být v konfliktu s ovládacími prvky v předinstalovaných audio / video aplikacích. Stiskněte tlačítko PLAY / PAUSE ke spuštění / pozastavení přehrávání v audio / video aplikaci. Pro přehrání následující stopy / kapitoly ve video / audio aplikacích stiskněte tlačítko NEXT. Ke zrychlenému přehrávání dopředu přidržte stisknuté toto tlačítko. Toto ovládání funguje v předinstalovaných audio / video přehrávačích. Uvědomte si prosím, že ovládací prvky ve stažených audio / video aplikacích mohou být v konfliktu s ovládacími prvky v předinstalovaných audio / video aplikacích. Zapnutí / vypnutí přístroje Zapnutí: Výstup přiloženého napájecího adaptéru připojte k napájecímu vstupu jednotky (konektor DC12V). Potom připojte napájecí adaptér k elektrické síti. Přístroj se automaticky spustí. Nejprve se zobrazí startovací logo a potom se zobrazí domovská stránka. Vypnutí: Odpojte od jednotky napájecí adaptér. Přístroj se vypne. Když je přístroj zapnutý, stiskněte tlačítko POWER na dálkovém ovladači k přepnutí jednotky do šetřícího režimu ( sleep mode ). K opětovnému probuzení jednotky stiskněte znovu tlačítko POWER. Připojení k televizoru 1. Jeden konec přiloženého HDMI kabelu připojte k HDMI konektoru Android TV, druhý konec kabelu připojte k HDMI konektoru vašeho televizoru. 2. Zapněte televizor. Připojte k Android TV výstup přiloženého napájecího adaptéru a pak připojte adaptér k elektrické síti. Android TV se zapne. 3. Na televizoru zvolte zobrazení HDMI vstupu, ke kterému jste připojili Android TV. Na televizoru se zobrazí displej z Android TV. 4. Na některých televizorech nemusí být zobrazen celý displej z Android TV. V tom případě musíte nastavit velikost obrazu na televizoru. Nebo je nastavení velikosti obrazu k dispozici též v menu jednotky SETTINGS SCREEN SETTING SET SCREEN SIZE CUSTOMIZE. Pomocí směrových tlačítek zvolte požadovanou volbu a k jejímu potvrzení stiskněte OK. Potom stiskněte RETURN. Domovská stránka Když se Android TV zapne, zobrazí se domovská stránka. Tato stránka je výchozím bodem ke všem funkcím Android TV. Jsou zobrazeny ikony, widgety a další funkce. Pozn.: Předinstalovaná aplikace Weather není lokalizovaná pro Českou republiku. Stáhněte si prosím z Internetu (např. pomocí ikony Market ) jinou aplikaci pro předpověď počasí (doporučena - 5 -

6 např. aplikace Počasí ). Nebo použijte tento link: Přetažení aplikace na domovskou stránku: Klikněte a přidržte stisknuté tlačítko na aplikaci v Launcher, dokud není ikona aplikace zobrazena zvětšená. Přeuspořádání domovské stránky: Přidržte stisknuté tlačítko na položce, a když je ikona zvětšená, přetáhněte ji na požadované místo. Odstranění položky: Přidržte stisknuté tlačítko na položce, a když je ikona zvětšená, přesuňte ji do odpadkového koše (ikona Launcher se změní na ikonu odpadkového koše Trash Can ). Více domovských stránek ( Multiple Home screens ): Malé body v levé a pravé dolní části obrazovky indikují, který displej sledujete. Klikněte vlevo nebo vpravo k přepnutí. K přepnutí můžete rovněž stisknout malé body. Přetáhněte položky na jiný displej. V horní části displeje je zobrazena stavová lišta s aktuálním časem, informace o stavu vaší jednotky Android TV a notifikační ikony. Použití SD karty Můžete kdykoliv do jednotky (zapnuté I vypnuté) vložit SD kartu. Opatrně zasuňte kartu do SD slotu, dokud karta nezacvakne. Pokud je přístroj vypnutý, kartu můžete kdykoliv vysunout. Pokud chcete vyjmout kartu ze zapnutého přístroje, musíte ji nejprve softwarově odpojit, aby nedošlo k jejímu poškození. Na jednu sekundu se ve stavové liště zobrazí zpráva Preparing SD card. Postup: 1. Stiskněte HOME, stisknete MENU, zvolte SETTINGS k otevření Settings aplikací. 2. Zvolte SD card & device storage. 3. Klikněte na Unmount SD card. Nyní můžete bezpečně vyjmout SD kartu z Android TV

7 Připojení k Internetu Pozn.: Nastavení síťových parametrů konzultujte se svým správcem sítě. Pokud používáte bezdrátové připojení (WiFi), zvolte SETTINGS WIRELESS & NETWORK SETTINGS. Zatrhněte položku WiFi k zapnutí WiFi funkce. WiFi Settings: Klikněte na tuto položku k nastavení WiFi parametrů. Network Notification: Zatrhněte tuto položku k přijetí zprávy o otevření WiFi. Pokud je vaše WiFi síť zašifrovaná, zadejte šifrovací klíč

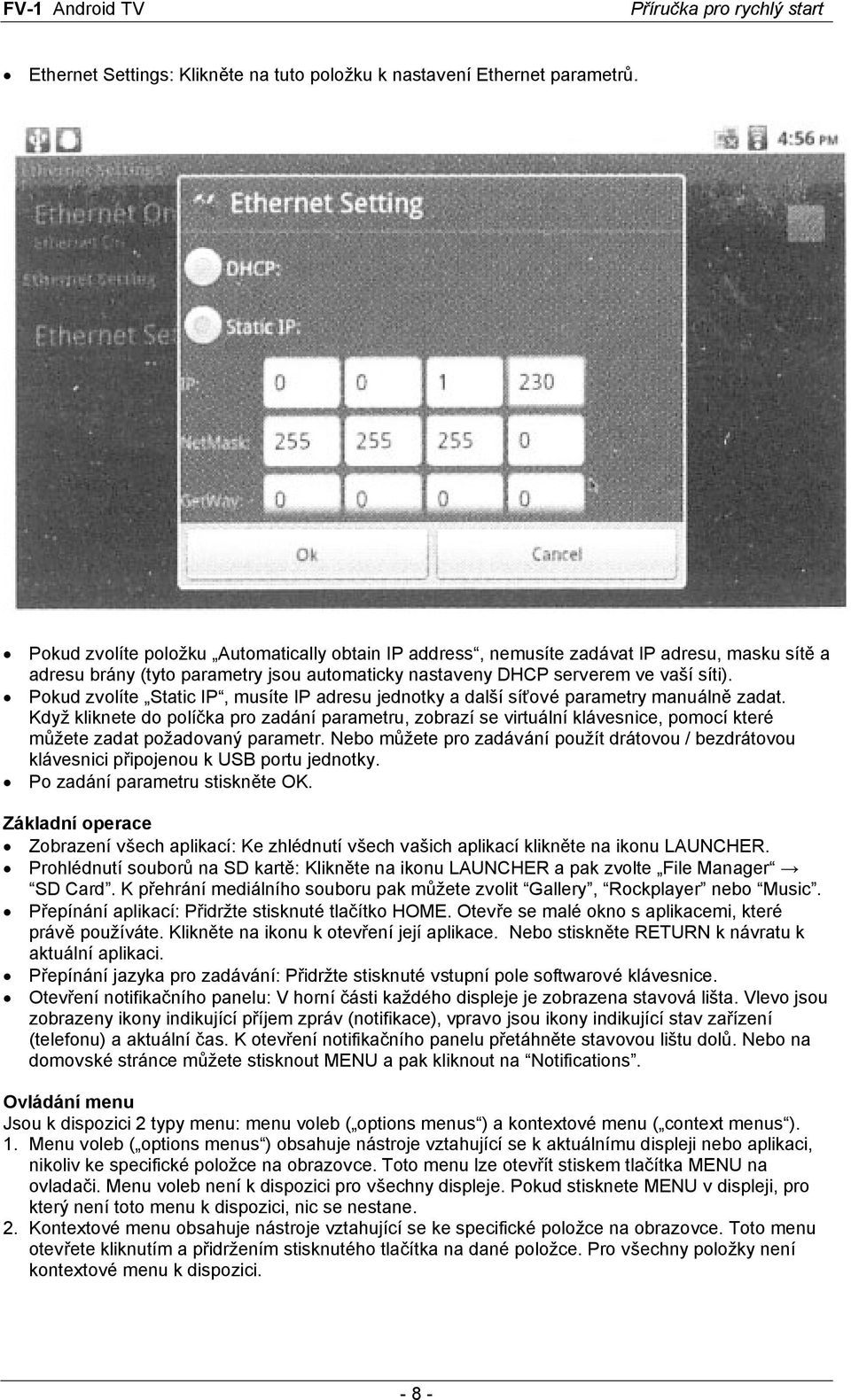

8 Ethernet Settings: Klikněte na tuto položku k nastavení Ethernet parametrů. Pokud zvolíte položku Automatically obtain IP address, nemusíte zadávat IP adresu, masku sítě a adresu brány (tyto parametry jsou automaticky nastaveny DHCP serverem ve vaší síti). Pokud zvolíte Static IP, musíte IP adresu jednotky a další síťové parametry manuálně zadat. Když kliknete do políčka pro zadání parametru, zobrazí se virtuální klávesnice, pomocí které můžete zadat požadovaný parametr. Nebo můžete pro zadávání použít drátovou / bezdrátovou klávesnici připojenou k USB portu jednotky. Po zadání parametru stiskněte OK. Základní operace Zobrazení všech aplikací: Ke zhlédnutí všech vašich aplikací klikněte na ikonu LAUNCHER. Prohlédnutí souborů na SD kartě: Klikněte na ikonu LAUNCHER a pak zvolte File Manager SD Card. K přehrání mediálního souboru pak můžete zvolit Gallery, Rockplayer nebo Music. Přepínání aplikací: Přidržte stisknuté tlačítko HOME. Otevře se malé okno s aplikacemi, které právě používáte. Klikněte na ikonu k otevření její aplikace. Nebo stiskněte RETURN k návratu k aktuální aplikaci. Přepínání jazyka pro zadávání: Přidržte stisknuté vstupní pole softwarové klávesnice. Otevření notifikačního panelu: V horní části každého displeje je zobrazena stavová lišta. Vlevo jsou zobrazeny ikony indikující příjem zpráv (notifikace), vpravo jsou ikony indikující stav zařízení (telefonu) a aktuální čas. K otevření notifikačního panelu přetáhněte stavovou lištu dolů. Nebo na domovské stránce můžete stisknout MENU a pak kliknout na Notifications. Ovládání menu Jsou k dispozici 2 typy menu: menu voleb ( options menus ) a kontextové menu ( context menus ). 1. Menu voleb ( options menus ) obsahuje nástroje vztahující se k aktuálnímu displeji nebo aplikaci, nikoliv ke specifické položce na obrazovce. Toto menu lze otevřít stiskem tlačítka MENU na ovladači. Menu voleb není k dispozici pro všechny displeje. Pokud stisknete MENU v displeji, pro který není toto menu k dispozici, nic se nestane. 2. Kontextové menu obsahuje nástroje vztahující se ke specifické položce na obrazovce. Toto menu otevřete kliknutím a přidržením stisknutého tlačítka na dané položce. Pro všechny položky není kontextové menu k dispozici

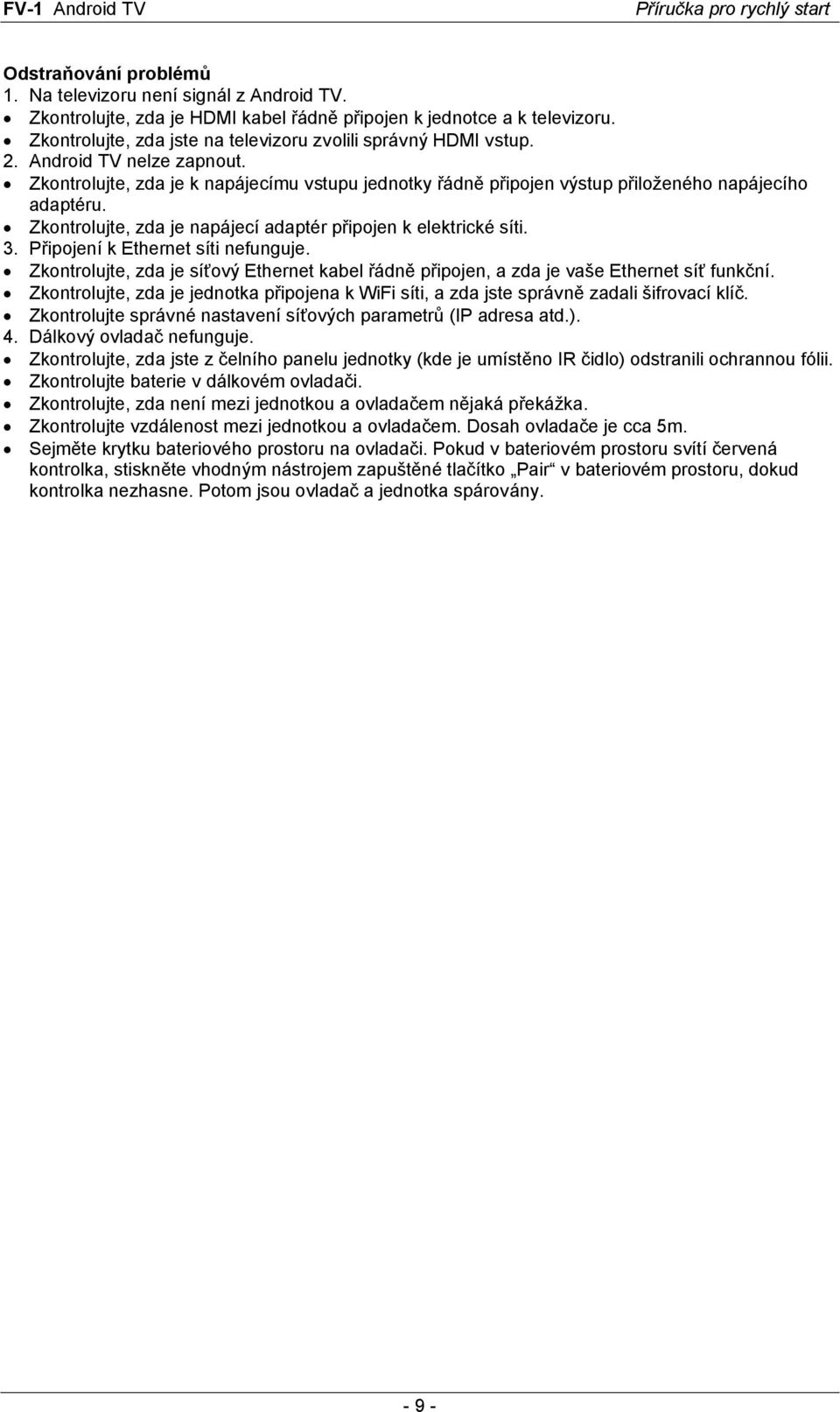

9 Odstraňování problémů 1. Na televizoru není signál z Android TV. Zkontrolujte, zda je HDMI kabel řádně připojen k jednotce a k televizoru. Zkontrolujte, zda jste na televizoru zvolili správný HDMI vstup. 2. Android TV nelze zapnout. Zkontrolujte, zda je k napájecímu vstupu jednotky řádně připojen výstup přiloženého napájecího adaptéru. Zkontrolujte, zda je napájecí adaptér připojen k elektrické síti. 3. Připojení k Ethernet síti nefunguje. Zkontrolujte, zda je síťový Ethernet kabel řádně připojen, a zda je vaše Ethernet síť funkční. Zkontrolujte, zda je jednotka připojena k WiFi síti, a zda jste správně zadali šifrovací klíč. Zkontrolujte správné nastavení síťových parametrů (IP adresa atd.). 4. Dálkový ovladač nefunguje. Zkontrolujte, zda jste z čelního panelu jednotky (kde je umístěno IR čidlo) odstranili ochrannou fólii. Zkontrolujte baterie v dálkovém ovladači. Zkontrolujte, zda není mezi jednotkou a ovladačem nějaká překážka. Zkontrolujte vzdálenost mezi jednotkou a ovladačem. Dosah ovladače je cca 5m. Sejměte krytku bateriového prostoru na ovladači. Pokud v bateriovém prostoru svítí červená kontrolka, stiskněte vhodným nástrojem zapuštěné tlačítko Pair v bateriovém prostoru, dokud kontrolka nezhasne. Potom jsou ovladač a jednotka spárovány

10 Technická specifikace Parametr Hodnota Operační systém Android 2.2 CPU Operační paměť Provozní paměť Paměťový slot USB rozhraní HDMI rozhraní Ethernetové rozhraní WIFI modul Bluetooth rozhraní Vyhledávání na internetu Podpora ovládání Multimediální přehrávač Přehrávání Android aplikace Předinstalované aplikace Video formáty Video kodeky Zobrazované titulky Audio formáty Foto formáty Ovládání Napájení Rozměry (š x v x h) Součást balení CORTEX A8 core Samsung S5PV210, 1GHZ DDR2-512MB ONENAND 2GB 1x SD/TF pro ukládání audio a video klipů 2x USB, 1x miniusb pro připojení Flash disku nebo externího HDD pro připojení k Full HD TV (1080p), video/audio signal 1x RJ45 pro připojení k LAN/Internet pro bezdrátové propojení PC sítě LAN/Internet pro bezdrátový přenos dat pomocí integrovaného webového prohlížeče (Browseru) zobrazení dynamické klávesnice pro zadávání alfanumerických znaků/textu pro přehrávání filmů (ve Full HD rozlišení 1080p), poslech hudby, prohlížení fotografií Flash Player 10.1, on-line sledování HD video podpora stahování a spouštění Android aplikací (hry, IPcam, DScam..) Kalendář, Hodiny, Počasí, AVI, VOB, MPG, DAT, MP4, MOV, ASF, FLV, RM/RMVB, MKV, TS, TB, M2TS H.264, VC-1, MPEG1/2/4, XviD, DivX srt, sub, smi, idx+sub, ssa, ass DTS, Digital Dolby, AAC, MP3, PCM, WMA, RM, FLAC JPEG, BMP, GIF, TIFF, PNG, RAW, max. rozlišení 8176x8176 dálkovým IR ovladačem (2.4GHz) 12V DC / 2 A (napájecí adaptér v ceně) 170 x 111 x 30 mm Google TV box, dálkový ovladač, HDMI kabel, napájecí adaptér
