Wonderware Historian 2017

Transkript

1 Wonderware Historian 2017 Získávejte a ukládejte průmyslová data s vysokou kvalitou a spolehlivostí Wonderware Historian je vysoce výkonné úložiště procesních dat umožňující ukládat obrovské objemy dat generovaných dnešními moderními průmyslovými zařízeními. Wonderware Historian snadno vyhledá a bezpečně doručí žádané informace na stolní či mobilní zařízení, a umožňuje tak podnikům analyzovat své procesy kdekoliv a kdykoliv.

2 Základní charakteristika Wonderware Historian je první velkokapacitní historizační databázový systém pro průmyslové nasazení kombinující velmi rychlý sběr dat a výkonný systém jejich ukládání s otevřeností přístupu k uloženým datům a snadnou správou celého řešení. Zajišťuje rychlý sběr velkého množství procesních dat z výrobních nebo technologických procesů, jejich efektivní uložení a snadné poskytování klientským aplikacím různého typu. Wonderware Historian spojuje vyspělé techniky ukládání dat včetně kompresních mechanizmů se standardizovaným dotazovacím rozhraním relační databáze. Cílem je zajistit otevřený a snadný přístup k přesným výrobním informacím všem zainteresovaným pracovníkům podniku. Wonderware Historian nabízí nevídanou flexibilitu různých možností systémových architektur se širokou škálovatelností a vysokou spolehlivostí. S vícevrstvou architekturou lze realizovat jednoduché historizační systémy provozované pouze na jednom uzlu nebo vícevrstvé distribuované systémy replikující data do dalších serverů Wonderware Historian. Provozovat je možné také kriticky důležité systémy, které zajišťují nepřetržitý sběr a automatické dohrání dat i v případě komunikačních problémů nebo výpadku historizačního serveru. Ekonomické přínosy + + Úplná a přesná provozní historie poskytuje základ pro rychlejší odstranění případných problémů a pro snadnější identifikaci příležitostí vedoucích ke zlepšení procesů. + + Flexibilní a škálovatelná implementace snižuje náklady na IT a urychluje návratnost investic vložených do systému. Vysoká dostupnost nebo možnost rychlého obnovení systému po havárii vám pomohou zajistit výrobní kontinuitu. + + Rozsáhlé reportovací a analytické možnosti umožňují velkému počtu členů vašeho týmu získávat ta správná data z výrobní historie, což zvyšuje úroveň spolupráce v podnikovém týmu. Strategická koncepce Wonderware Historian kombinuje otevřenost relační databáze, danou použitím databázového systému Microsoft SQL Server, se speciálními optimalizacemi od Wonderware zajišťujícími vysoký výkon a efektivní ukládání dat, což je nutností při zpracování velkých objemů dat v rychlých časových změnách a časových řadách. Wonderware Historian data z různých výrobních zdrojů zpracovává v reálném čase a umožňuje je sjednotit i s manuálně vkládanými či staršími daty, případně s daty uloženými během síťových výpadků v distribuovaných systémech. Otevřený dotazovací standard relačních databází umožňuje snadný přístup ke všem uloženým provozním datům, alarmům a událostem. Lze využívat reportní a analytické klientské aplikace přímo od Wonderware nebo od dalších dodavatelů, příp. i napsané na míru přesně podle vašich potřeb. Ze svého stolního počítače, notebooku, tabletu nebo z chytrého telefonu budete mít informace o vašich výrobních procesech 24 hodin denně, 7 dní v týdnu. Můžete tak činit rychlejší a přesnější rozhodnutí pro zajišťování a průběžné vylepšování provozní výkonnosti vašeho podniku. Wonderware Historian je dokonalým doplňkem k přednímu světovému HMI (Human-Machine Interface) softwaru Wonderware InTouch. Umožňuje snadno ukládat data pocházející z vašich vizualizačních nebo supervizních HMI/SCADA aplikací. Wonderware Historian je dostupný v celé řadě konfigurací, které pokrývají potřeby libovolného průmyslového podniku, od jednoho závodu po rozsáhlé průmyslové koncerny s mnoha závody.

3 Vysoká škálovatelnost a flexibilita Wonderware Historian nyní nabízí větší škálovatelnost a více možností nasazení než kdy předtím. Umožňuje shromažďovat a ukládat všechna vaše důležitá data, alarmy a události až do počtu 2 milionů proměnných. Wonderware Historian může být využit pro sledování jednoho výrobního procesu nebo všech procesů v celém podniku. Lze ho nasadit v tzv. vícevrstvých architekturách umožňujících data ukládat lokálně nebo je agregovat na podnikové úrovni, což umožňuje snadno splnit požadavky i na nejnáročnější analýzy a reportování. Zajištění integrity dat V mnoha průmyslových odvětvích, jako například ve vodohospodářství, energetice nebo v ropném průmyslu, bývají geograficky vzdálená zařízení propojena prostřednictvím datových komunikačních systémů s malou šířkou přenosového pásma. V takových případech je klíčovým faktorem efektivita síťového přenosu dat. Wonderware Historian významně zvýšil účinnost přenosu dat po síti, což zajistí, že všechna vaše data, tedy i s vysokým rozlišením, jsou vždy správně uložena. Data však mohou přicházet do systému i nerovnoměrně, se zpožděním nebo nárazově v dávkách. Všechny tyto možnosti je Wonderware Historian schopen postihnout. Jeho velmi výkonný systém ukládání dat umí zpracovat i objemnou dávku opožděných dat bez negativního vlivu na zatížení systému. Zajištění kontinuity provozu Nepřerušovaný provoz je klíčovým požadavkem všech průmyslových společností. Jak lze tedy zajistit fungování vaší procesní historizační databáze i v případě selhání počítačového systému nebo při přírodní či člověkem způsobené katastrofě? S Wonderware Historianem můžete snadno vytvářet distribuované vícevrstvé architektury, které řeší problémy týkající se kontinuity provozu. Tier-2 Historian (Historian 2. úrovně) může plnit funkci záložního úložiště pro vybrané kritické provozní údaje; při požadavku na zálohování veškerých provozních údajů můžete data replikovat i na více Tier-2 Historianů. Ve vícevrstvé architektuře jsou z Tier-1 replikována na Tier-2 Historiany buď všechna data, nebo jen souhrnné údaje. Nasazení vícevrstvé architektury vám tak zajistí ochranu před možnou ztrátou dat a současně i údaje pro analýzu výkonnosti procesů. Zajištění kontinuity je dále možné podpořit redundantním párem Wonderware Historianů. Přístup k datům je v případě selhání nebo nedostupnosti primárního Wonderware Historianu přesměrován na druhý server v páru. Na primární Wonderware Historian jsou všechny připojené instance klientských nástrojů opět automaticky přepnuty po jeho znovuzpřístupnění na síti. Wonderware Historian dokonce zpracuje i data přicházející ze systémů s chybně nastaveným systémovým časem, u kterých zajistí uložení správné sekvence hodnot. Bez ohledu na typ průmyslového odvětví tedy Wonderware Historian zaručí vysokou úroveň integrity dat vyžadovanou dnešními moderními výrobními společnostmi.

4 Velká výkonnost Ukládejte provozní data s úžasnou rychlostí a pozoruhodnou efektivností Wonderware Historian získává procesní data řádově stokrát rychleji než jiné databázové systémy a s pomocí technologie historických bloků je ukládá pouze na zlomek běžně potřebného místa. S ohledem na významné rozdíly ve způsobu zpracování dat časové řady oproti konvenčním transakčním datům je použití běžných technologií na bázi relačních databází v prostředí průmyslové automatizace nevhodné. Wonderware Historian je proto navržen tak, aby zajistil správu souvislostí mezi daty časových řad a informacemi o alarmech a událostech; a vše pak uložil do jediného datového úložiště. Wonderware Historian data neukládá přímo do tabulek v Microsoft SQL Serveru, ale využívá vysoce optimalizované úložiště dat, tzv. technologii historických bloků. S použitím této technologie již nemusíte vůbec řešit promazávání databáze z důvodu jejího přílišného růstu, historické bloky můžete jednoduše přesouvat či kopírovat např. pomocí běžného průzkumníku Windows. Významnou redukci velikosti úložného prostoru je navíc možné podpořit vhodným nastavením ukládacího algoritmu typu

5 swinging door, který i přes menší množství uložených vzorků dat zachová věrohodnost sledovaného procesního děje. Výhody optimalizace úložného datového prostoru vyniknou zejména u velkých aplikací s mnoha proměnnými a velkou četností jejich ukládání. Jelikož optimalizovaný subsystém ukládání dat poskytuje vyšší výkon v porovnání s tradičními relačními databázemi, Wonderware Historian tak může uchovávat data s velmi vysokým rozlišením a pro značný počet proměnných. Kombinace rychlého sběru vysokých objemů dat a rozšíření pro práci s daty časové řady s vestavěnou relační databází Microsoft SQL Server zajišťuje optimalizaci výkonnosti jak pro ukládání, tak i načítaní dat. K dispozici máte tedy vždy a snadno všechna potřebná data, což vám umožní analyzovat, pochopit a vyřešit i ty nesložitější problémy s výrobními procesy a zařízeními. Uchovávejte kompletní záznam historie dat, a to i z pomalých nebo přerušovaných sítí Wonderware Historian získává kompletní datový záznam procesních hodnot (hodnota, časová značka, kvalita, alarm, událost) a využívá k tomu distribuovaný systém sběru dat odolný vůči chybám či přerušením. To je výhodné nejenom v tradičních vizualizačních/dispečerských SCADA aplikacích, ale i pro zajištění sběru dat ze zařízení v geograficky rozlehlých lokalitách či z jiných aplikací, které používají pomalé nebo nestabilní datové sítě. Wonderware Historian může sbírat a ukládat data shromažďovaná vzdálenými terminály (RTU), a poskytovat tak úplnější datové informace rozsáhlým supervizním Geo-SCADA systémům (plynovody, ropovody, vodárenské nebo energetické sítě apod.). Dynamická konfigurace bez přerušení sběru dat Podpora dynamické konfigurace systému Wonderware Historian umožňuje provádění a uplatnění změn konfiguračních parametrů databáze Wonderware Historianu bez přerušení sběru dat a dalšího zpracování ostatních procesních dat. Do systému tak lze průběžně přidávat např. nové procesní proměnné nebo další datové zdroje podle rostoucích požadavků uživatelů, aniž se omezí již probíhající činnost databáze. Vytvářejte dotazy rychleji a efektivněji s pomocí pokročilých režimů načítání dat Wonderware Historian a jeho výkonné dotazovací jádro s vestavěnou sadou pokročilých režimů načítání dat umožní snadno, rychle a efektivněji vytvářet dotazy nad daty i běžným uživatelům. Wonderware Historian nabízí následující pokročilé režimy načítání dat: + + Setrvání ve stavu (Time in state) + + Sklon (Slope) + + Interpolace hodnot (Interpolated) + + Nejvhodnějšího výběru (Best-fit) + + Časově vážený průměr (TWA) + + Integrál + + Čítač (Counter) + + Cyklický nebo změnový (Cyclic/Delta) + + Úplný, Minimum, Maximum, Průměr (Average) + + Analýza diskrétních hodnot (Value state, Round Trip)

6 Přehrávání HMI/SCADA historie Pro názornou analýzu historie průběhu technologických nebo výrobních procesů v grafickém HMI/SCADA prostředí lze nově využít funkci přehrávání historie (HMI/SCADA playback). Zobrazované hodnoty v libovolné procesní grafice hostované na vizualizační platformě Wonderware InTouch OMI mohou být snadno přesměrovány z dat v reálném čase na historická data těchto hodnot uložená ve Wonderware Historianu. Ze záznamu je tak nyní možné vidět stejný průběh vizualizace technologických procesů, jako ji v minulosti viděl živě výrobní operátor. Tuto funkčnost lze využívat např. při zpětné analýze problémových stavů, při zaškolovaní nových operátorů apod. Nástroje pro analýzu dat a reporty Teprve vhodná prezentace surových dat uložených v historizační databázi Wonderware Historian, tzn. jejich přeměna na informace, je nezbytným předpokladem pro provádění efektivních rozhodnutí na vylepšení chodu, výkonnosti a produktivity výrobních procesů. Zpřístupnit a prezentovat procesní data je tedy neméně důležité jako umění je bezchybně a bezztrátově uložit. V nabídce Wonderware je pro tyto účely řada možností: Wonderware Historian Client je komplexní desktopový nástroj pro prezentaci a analýzu dat v souvislostech v časových grafech a tabulkových reportech, včetně podpory populárního MS Excelu. Wonderware Historian InSight vám umožňuje rychle dotazovat data a výstupy prezentovat v grafech či tabulkách v prostředí moderního webového prohlížeče. Wonderware Dream Report je aplikace pro běžné i pokročilé uživatele pro rychlý a snadný návrh konfigurovatelných sestav/ reportů prostřednictvím inteligentních reportních objektů. Wonderware SmartGlance je cloudové řešení doručující informace mobilním pracovníkům na jejich chytré telefony či tablety. Wonderware tak pokrývá veškeré vaše požadavky na analýzy a reporting.

7 Data v cloudu Chcete-li kompletně přesunout vaše úložiště procesních dat do cloudu a využívat tak software Wonderware Historian jako službu (SaaS) nebo jen doplnit a rozšířit vaše stávající místně instalované řešení Wonderware Historianu, cloudové řešení Wonderware Online pro vás může představovat cenově přijatelnou alternativu. Wonderware Online je informační řešení provozované firmou Wonderware na cloudové platformě Microsoft Windows Azure. Jedná se o aplikace hostované v cloudu, které zajišťují sběr, ukládání, agregaci a poskytování informací z procesních dat. Základním stavebním prvkem poskytovaného řešení je historizační databáze Wonderware Historian v edici Enterprise, který ukládá veškerá procesní data získaná z jednotlivých nakonfigurovaných zdrojů. K uloženým datům poskytuje snadný a zabezpečený přístup prostřednictvím mobilních reportních aplikací Wonderware SmartGlance, analytických klientů Wonderware Historian Client a webových klientských aplikací Wonderware Online InSight. Díky podpoře mobilních zařízení tak mohou mít uživatelé prakticky kdykoliv a kdekoliv ihned k dispozici informace o klíčových výkonnostních ukazatelích (KPI), např. formou personalizovaných upozornění. Chcete být informování o tom, když má výrobní linka prostoj delší než pět minut? A proč nemít informaci o kriticky důležitém výrobním zařízení, které se již delší dobu přehřívá? Model využívání softwaru jako poskytované služby snižuje náklady a zjednodušuje implementaci zaváděného řešení; není potřeba kupovat, udržovat a modernizovat lokální hardwarovou a softwarovou infrastrukturu. Příklady možností nasazení Wonderware Historianu ve vašem podniku 1. Rozšíření stávající nebo nové vizualizační a supervizní HMI/ SCADA aplikace (např. Wonderware InTouch, Citect, WinCC, RsView aj.), o výkonnou historizační databázi Wonderware Historian. Sběr procesních dat zajišťuje datový kolektor Wonderware Historian IDAS. Zdrojem dat je komunikační Wonderware OI/DA Server, nebo OPC Server, který může být provozován na stejném nebo jiném uzlu než Wonderware Historian. 2. Pro zajištění vyšší dostupnosti dat a ochrany proti chybám sítě, např. z důvodu její nestability, je možné řešení rozšířit o další datové kolektory (Remote-IDAS), instalované na zvolených uzlech technologické sítě; např. společně s komunikačními Wonderware OI/DA Servery, nebo OPC Servery realizujícími distribuovaný sběr dat. V případě, že kolektor detekuje výpadek spojení s Historianem, přechází automaticky do režimu lokálního ukládání dat (tzv. Store & Forward ), který je ukončen při obnově spojení a data jsou následně kolektorem automaticky doplněna do Historianu. 3. Dvojice totožných Wonderware Historianů (shodná verze, edice i velikost), které představují tzv. redundantní pár. Datovými zdroji jsou Wonderware Application Server a/nebo aplikace vytvořená pomocí Wonderware Historian SDK Toolkitu, které umí identifikovat jednotlivé Historian uzly v páru, se kterými naváží spojení. Přes vytvořený komunikační kanál s vestavěnou podporou Store & Forward jsou následně zasílána shodná data do obou Wonderware Historianů.

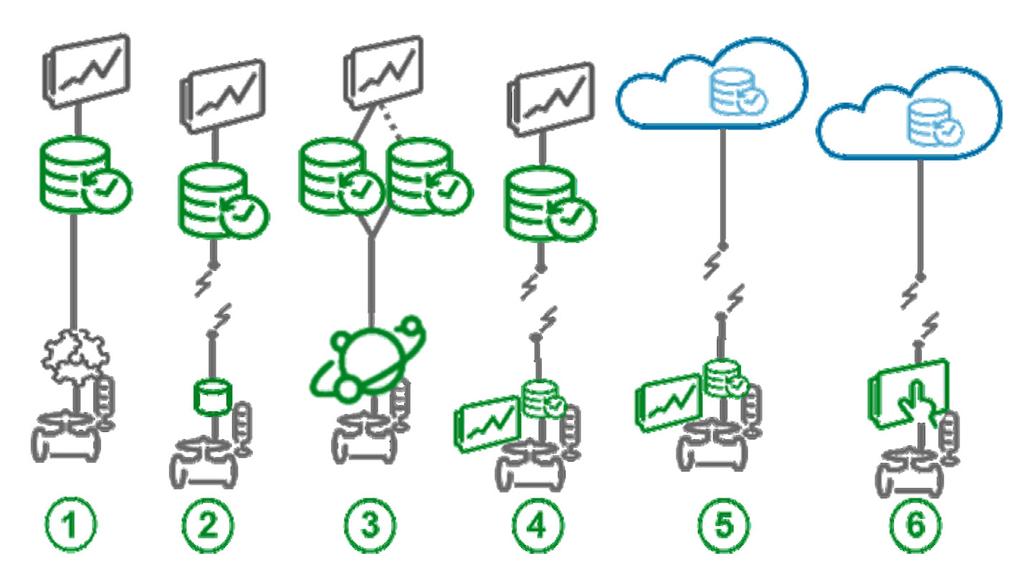

8 4. Nasazení vícevrstvé architektury. Požadavek na dlouhodobou centrální archivaci vybraných proměnných v podobě surových nebo souhrnných/agregovaných dat zajišťuje ve druhé úrovni Wonderware Historian (edice Enterprise), který umožňuje přijímat a ukládat zasílaná (replikovaná) data z jiných Wonderware Historianů první úrovně (libovolné edice), přičemž množství zdrojových Wonderware Historianů není nijak omezeno. 5. Kombinace místně provozovaných Historianů s pronájmem softwaru jako služby (SaaS). Jedná se o obdobu předchozí varianty č. 4, kdy surová nebo souhrnná data ze zdrojových místně provozovaných Wonderware Historianů jsou namísto do vlastního firemního Wonderware Historianu replikována do Wonderware Online, což je Wonderware Historian provozovaný v cloudu. 6. Historizační systém provozovaný v cloudu. Řešení vhodné pro uživatele, kteří hledají lepší analytické a reportní možnosti, ale potýkají se s omezenými finančními prostředky pro pořízení a správu lokálního firemního Wonderware Historianu. Toto řešení nevyžaduje rozšiřování stávajícího hardwaru. Data z vizualizačních systémů Wonderware InTouch nebo Wonderware InTouch Machine Edition, resp. jejich komunikačních IO serverů, jsou zasílána zabezpečeným kanálem přímo do Wonderware Online, tj. Wonderware Historianu provozovaného v cloudu. Nově může být datovým zdrojem i textový soubor ve formátu CSV nebo JSON. Další informace Obraťte se na svého Wonderware distributora nebo navštivte: Autorizovaný Wonderware distributor pro Českou republiku a Slovenskou republiku Pantek (CS) s.r.o., Sušilova 1528/1, Hradec Králové, ČR, Tel.: , , 02/2018
