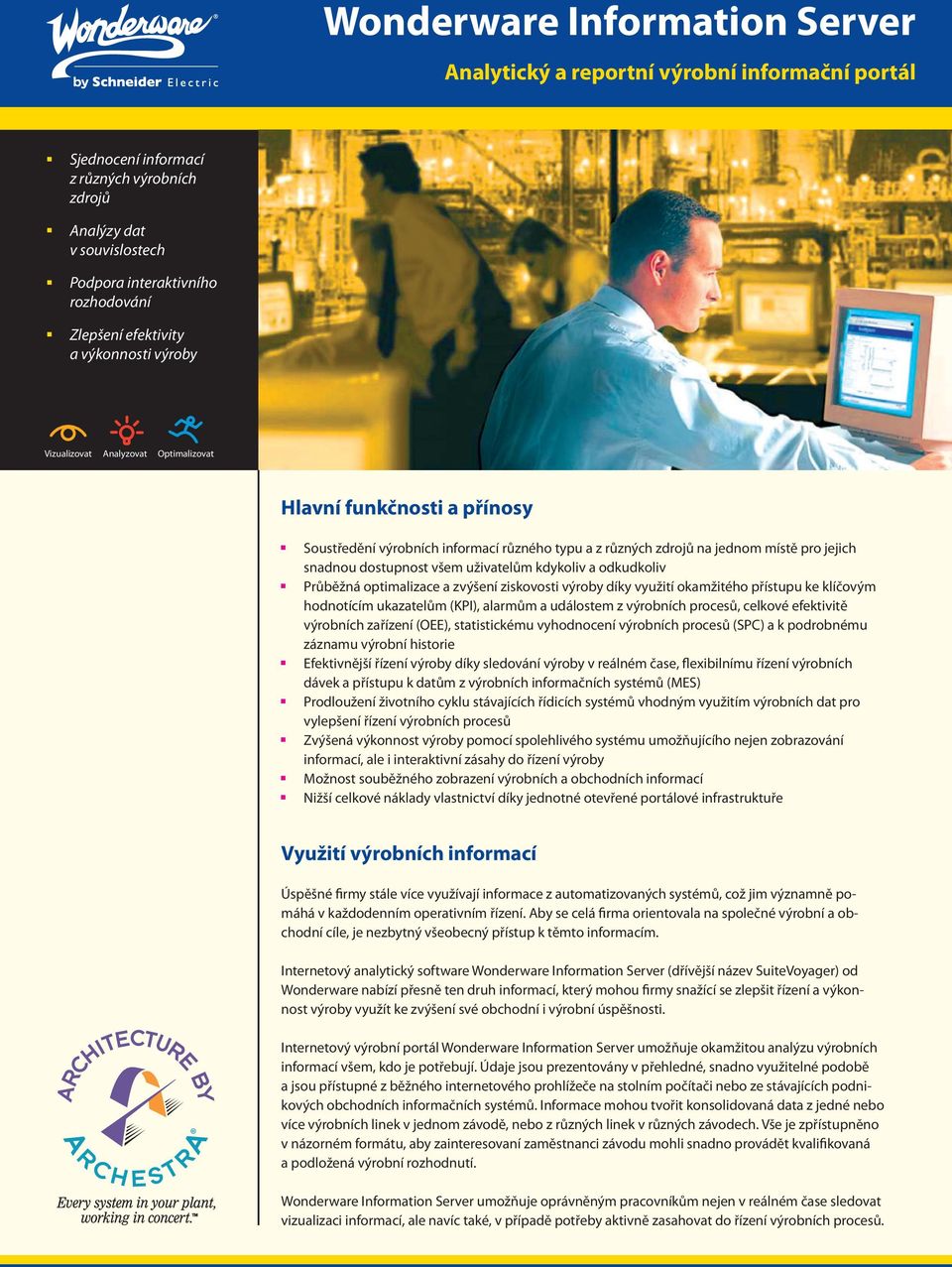

1 Analytický a reportní výrobní informační portál Sjednocení informací z různých výrobních zdrojů Analýzy dat v souvislostech Podpora interaktivního rozhodování Zlepšení efektivity a výkonnosti výroby Vizualizovat Analyzovat Optimalizovat Hlavní funkčnosti a přínosy Soustředění výrobních informací různého typu a z různých zdrojů na jednom místě pro jejich snadnou dostupnost všem uživatelům kdykoliv a odkudkoliv Průběžná optimalizace a zvýšení ziskovosti výroby díky využití okamžitého přístupu ke klíčovým hodnotícím ukazatelům (KPI), alarmům a událostem z výrobních procesů, celkové efektivitě výrobních zařízení (OEE), statistickému vyhodnocení výrobních procesů (SPC) a k podrobnému záznamu výrobní historie Efektivnější řízení výroby díky sledování výroby v reálném čase, flexibilnímu řízení výrobních dávek a přístupu k datům z výrobních informačních systémů (MES) Prodloužení životního cyklu stávajících řídicích systémů vhodným využitím výrobních dat pro vylepšení řízení výrobních procesů Zvýšená výkonnost výroby pomocí spolehlivého systému umožňujícího nejen zobrazování informací, ale i interaktivní zásahy do řízení výroby Možnost souběžného zobrazení výrobních a obchodních informací Nižší celkové náklady vlastnictví díky jednotné otevřené portálové infrastruktuře Využití výrobních informací Úspěšné firmy stále více využívají informace z automatizovaných systémů, což jim významně pomáhá v každodenním operativním řízení. Aby se celá firma orientovala na společné výrobní a obchodní cíle, je nezbytný všeobecný přístup k těmto informacím. Internetový analytický software Wonderware Information Server (dřívější název SuiteVoyager) od Wonderware nabízí přesně ten druh informací, který mohou firmy snažící se zlepšit řízení a výkonnost výroby využít ke zvýšení své obchodní i výrobní úspěšnosti. Internetový výrobní portál Wonderware Information Server umožňuje okamžitou analýzu výrobních informací všem, kdo je potřebují. Údaje jsou prezentovány v přehledné, snadno využitelné podobě a jsou přístupné z běžného internetového prohlížeče na stolním počítači nebo ze stávajících podnikových obchodních informačních systémů. Informace mohou tvořit konsolidovaná data z jedné nebo více výrobních linek v jednom závodě, nebo z různých linek v různých závodech. Vše je zpřístupněno v názorném formátu, aby zainteresovaní zaměstnanci závodu mohli snadno provádět kvalifikovaná a podložená výrobní rozhodnutí. Wonderware Information Server umožňuje oprávněným pracovníkům nejen v reálném čase sledovat vizualizaci informací, ale navíc také, v případě potřeby aktivně zasahovat do řízení výrobních procesů.

2 Díky snadnému přístupu k informacím z běžného počítače připojeného k Internetu nebo podnikovému intranetu poskytuje Wonderware Information Server výrobním organizacím cenově výhodnou infrastrukturu pro přenos informací ke každému uživateli od pracovníků na výrobních linkách až po výrobní management i příp. externí partnery. Pracovníci na všech úrovních mohou v reálném čase sledovat právě ty informace, které potřebují, analyzovat je a provádět opatření k průběžnému zlepšování příslušných výrobních procesů. Veškerý software Wonderware je navržen pro podporu inteligentního rozhodování o výrobě v reálném čase. Webový analytický software Wonderware Information Server je jen jednou částí ze sady ucelených řešení pro řízení výkonnosti výroby integrované softwarové rodiny Wonderware. Aktivní ovlivňování výroby Díky portálu Wonderware Information Server mohou mít výrobní manažeři na jednom místě k dispozici historické trendy, reportní sestavy vytvořené z přesných a aktuálních údajů a informace o klíčových výkonnostních ukazatelích (KPI Key Performance Indicators) z různých systémů. Oprávnění pracovníci mohou navíc upravovat parametry procesů pro optimalizaci výroby a přizpůsobovat se častým změnám výroby i požadavkům výroby typu just in time. Wonderware Information Server tak usnadňuje aktivní řízení výrobních procesů a jejich flexibilitu pro zajištění hladkého chodu výroby, což má zásadní význam pro ekonomické ukazatele výroby. Integrace informací z různých zdrojů dat Wonderware Information Server umožňuje přístup k obrovskému množství informací prakticky z libovolných zdrojů dat. Jako datové zdroje lze využít různé řídicí systémy (PLC, DCS aj.) nebo zařízení pro sběr dat (inteligentní I/O systémy), softwarové aplikace a databáze. Díky portálu Wonderware Information Server lze např. rozšířit možnosti jakéhokoliv stávajícího softwarového produktu od firmy Wonderware nebo třetí strany tím, že se informace z těchto systémů zpřístupní pomocí internetového prohlížeče. Wonderware Information Server umožňuje např.: Získat přístup k informacím z řídicích systémů využitím komunikačních programů (I/O, OPC nebo DDE Servery). Využít informace z aplikací Wonderware InTouch, Wonderware Application Server, QI Analyst, InBatch, Wonderware Performance Software aj. Připojit se k libovolné databázi nebo zdroji historických dat, který podporuje připojení ADO/ODBC jako jsou např. databáze historických dat Wonderware Historian, databáze alarmových hlášení z aplikací Wonderware InTouch, databáze Oracle, Microsoft SQL Server aj. Do portálu Wonderware Information Server lze integrovat další webové aplikace od různých dodavatelů. I pro ně je poté možno využít komfortní možnosti navigace, správy uživatelských panelů a nástrojů zabezpečení, které Wonderware Information Server poskytl. Otevřená rozhraní jako XML, OPC, OLE, SQL, Web Services, HTTP a SOAP umožňují produktům od firmy Wonderware integraci s téměř jakýmkoliv systémem, aplikací nebo databází třetí strany. Wonderware Information Server podporuje technologii webových komponent (web parts) a lze do něj např. začlenit také výkresy ze systémů CAD a reportní sestavy ve formátu HTML, pokud jsou přizpůsobeny pro zobrazení v internetovém prohlížeči. Informace z takto různorodých zdrojů dat dokáže Wonderware Information Server navíc integrovat s informacemi z dalších portálových systémů (Microsoft SharePoint, mysap aj.). Portál Wonderware Information Server soustřeďuje a publikuje výrobní informace v požadovaném formátu a v reálném čase je poskytuje všem zainteresovaným pracovníkům pro podporu kvalifikovaných výrobních rozhodnutí zajišťujících průběžnou optimalizaci výrobního prostředí. Díky komplexnosti přístupu k informacím z různých zdrojů jsou řešení využívající webový analytický software Wonderware Information Server vynikajícím pomocníkem pro průběžnou optimalizaci výrobního prostředí a maximalizaci výrobní produktivity.

3 Analytický a reportní výrobní informační portál Komplexní výrobní informace a analýzy Webový analytický software Wonderware Information Server poskytuje různé možnosti pro zobrazování a analýzy aktuálních i historických výrobních informací různého typu a z různých zdrojů; vše je prezentováno ve snadno srozumitelných formátech: KPI (Key Performance Indicators klíčové výkonnostní ukazatele) Časové průběhy (trendy) Dynamické reportní sestavy Grafické zobrazení technologických procesů ( živá procesní grafika) Reportní sestavy s informacemi MES (Manufacturing Execution System) Výrobní rodokmeny (genealogie) pro výrobní série nebo jednotlivé produkty Analýza prostojů a OEE (celková efektivita výrobních zařízení) Statistické sestavy a regulační diagramy (SPC) Tabulkové kalkulátory, grafy a tabulky Názorná vizualizace informací Aktuální stav i historický průběh chodu výrobních procesů zobrazuje Wonderware Information Server pomocí časových grafů (trendů), datových tabulek i grafického zobrazení průběhu technologických procesů včetně dynamických animací názorně zobrazujících stavy ve výrobním prostředí. Komfortní časové analýzy (trendy) procesních veličin v prostředí portálu Wonderware Information Server Informace v souvislostech Abyste byli schopni rychle řešit problémy, je vhodné je vidět ve správném kontextu. Pro porozumění problému je tedy ideální integrovat informace z různých zdrojů v jednotném zobrazení. Portálová aplikace OverView poskytuje integrovaný pohled na výrobní data, alarmy, procesní historii a další související informace složené podle informačního modelu v moderním stylu a vjemu Microsoft Windows 8. OverView nabízí bohatou uživatelskou výbavu pro rychlou analýzu ve webovém prostředí včetně automatické aktualizace dat, takže máte vždy jasno o posledních výrobních událostech i jejich historických souvislostech. Aplikace OverView umožňuje zobrazit data v tabulkách i křivkách. Zobrazení jsou doplňována indikátory stavu, tj. charakteristickými ikonami přinášejícími informace o tom, zda v daném kontextu (dávka, úloha, směna, výrobní operace) došlo k určitým událostem (např. nastaly alarmy, proběhla údržba apod.). Stavové indikátory lze doplnit o sumární data (počet alarmů v dané dávce apod.). Data v tabulkách lze seskupovat podle jednotlivých sloupců a libovolně řadit. Křivky je možné doplnit o přechody stavů, např. na křivce načtené z databáze Wonderware Historian je možné vyznačit alarm vyhodnocený a uložený alarmním systémem prostřednictvím halo. Podobně lze vyznačit např. fáze procesu. Do křivek lze dále doplnit procesní události - ikony informující o čase a podrobnostech události vztažené k určité proměnné (např. potvrzení alarmu nebo vložení komentáře). Názorné grafické zobrazení aktuálního průběhu výroby (živá grafika) Veškerá datová zobrazení jsou dobře provázána, je možný interaktivní přechod na související obsah.

4 Flexibilita Portál Wonderware Information Server poskytuje následující vyspělé funkčnosti, které urychlují přístup k potřebným informacím a usnadňují jejich analýzu: Rozčlenění informací Inteligentní provázanost informací Dynamické formátování Okna se složenými pohledy Přizpůsobení portálu požadavkům uživatelů Vyhledávání v portálu Integrované zabezpečení Centralizovaná administrace a správa softwaru Vícejazyčná podpora Rozšiřitelnost Portálová aplikace OverView výrobní historie procesu (dávka) se zvýrazněním alarmů a zobrazením událostí (komentáře, potvrzení). Snadné vytvoření výrobního informačního portálu Wonderware Information Server umožňuje vytvořit výkonný výrobní informační portál velmi snadno a rychle, protože celá struktura portálu, vzorová domovská stránka i konfigurační nástroje jsou součástí produktu. Portál Wonderware Information Server byl již od počátečního návrhu koncipován tak, aby jej mohli konfigurovat uživatelé bez znalosti programování, což podstatně zkracuje čas a náklady nejen na uvedení portálu do provozu, ale i na následné úpravy a administraci takto koncipované webové standardizované aplikace. Po nainstalování vytvoří Wonderware Information Server automaticky kompletní infrastrukturu portálu. Přímo ze stránek portálu mohou poté administrátoři pomocí myší ovládaného rozhraní portál snadno konfigurovat a bezprostředně připojova t aktuální i historické zdroje informací o výrobě. Rozčlenění informací Wonderware Information Server lze nakonfigurovat tak, aby měli různí pracovníci snadný přístup právě k těm informacím, které potřebují. Například zaměstnanci údržby mohou z portálu využívat informace o prostojích pro zpřesnění intervalů údržby, zatímco provozní ředitel může použít Wonderware Information Server k posouzení informací o průběhu a efektivitě výroby z různých výrobních linek a zařízení. Administrátor portálu pouze příslušné datové údaje k portálu připojí a poté myší přemístí odkazy na datová zobrazení do příslušných přístupových panelů, které konkrétním klientským uživatelům nabízejí pohledy na připojená data. Díky tomu není nutné duplikovat či replikovat informace na několika místech. Individualizace umožňuje klientům portálu Wonderware Information Server rychlý přístup jen k těm informacím, které využijí, a právě v takovém typu zobrazení jakému dávají přednost; s možností přechodu na podrobnější provázané informace nebo na jiný formát zobrazení. Inteligentní provázání souvisejících informací Portálová aplikace OverView výrobní data v tabulkovém zobrazení indikátorů stavu. Ze sumárních informace se lze prokliknout na podrobnější obsah. Neuspořádaná data jsou pro většinu lidí bezcenná. Wonderware Information Server proto nabízí inteligentní provázání souvisejících dat s odkazy na vyšší nebo nižší úroveň podrobnosti. To zaměstnancům umožňuje zobrazovat informace

5 Analytický a reportní výrobní informační portál v ideálním formátu pro ty analýzy, které chtějí právě provádět. Například pracovníkovi, který chce analyzovat výrobní dávku, aby určil, kolik jednotek určité příměsi ještě zůstává v zásobách, stačí jen klepnout na příslušnou příměs a zobrazit tak graf zachycující kolik dané příměsi je ve výrobním procesu a kolik ještě zůstává ve výrobním skladě. Dynamické změny formátu informací Pouhým klepnutím tlačítka myši lze změnit formát zobrazení výrobních informací. Pokud si někdo např. prohlíží sestavu v tabulkové podobě, ale rád by se na tyto informace podíval z jiného úhlu, může je místo toho zobrazit ve formě grafu. Souběžná prezentace různých typů informací Technologie tzv. složených pohledů (Multi-Views) umožňuje souběžně prezentovat a analyzovat informace z různých aplikačních zdrojů v rámci jednoho okna klientského prohlížeče. Přístupové panely Přístupové panely jsou vstupním uzlem k informacím pro každého uživatele portálu na základě jeho přihlášení. Příklad detailních možností analýzy dávkové výroby Administrátor portálu podle daných požadavků přizpůsobí informace přesně konkrétnímu uživateli nebo skupině uživatelů, tj. rozčlení informace do složek odkazů, vybere datová zobrazení a zařadí je do příslušných složek. Uživatel tak získává informace, které jej zajímají, velmi rychle, přehledně a zároveň je zajištěno, že pouze oprávnění uživatelé mají přístup k určitým informacím. Přizpůsobení portálu uživatelům Administrátor může přizpůsobit vzhled a obsah portálu pomocí: Změny horního pruhu (banneru) Přidání firemního loga Změny barevného rozvržení Přidání přímých odkazů na publikované výrobní reporty, dokumenty a informační zdroje Vytvoření přístupových panelů pro splnění specifických požadavků koncových uživatelů Možnost členit informace do systému složek a podsložek Vícestupňové integrované zabezpečení V portálu Wonderware Information Server jsou začleněny různá bezpečnostní opatření, jež mají obecně chránit informace na portále před nepovoleným přístupem, bránit neoprávněným uživatelům v používání určitých konkrétních funkčností portálu, a tím udržovat citlivé výrobní informace v bezpečí. Příklad kombinace informací ve složených pohledech portálu Wonderware Information Server (data z databáze a živé grafické zobrazení technologie s aktuálními daty). Integrované ověření klienta operačním systémem Microsoft Windows než mohou uživatelé přistoupit na portál Wonderware Information Server, musí být ověřeni v doméně Windows nebo na webovém serveru.

6 Explorer a veškerá administrace portálu Wonderware Information Server, včetně správy licencí, se provádí pouze na daném portálovém serveru. Reporty na portálu Wonderware Information Server Wonderware Historian Client Reports Slouží k zobrazování reportních sestav vygenerovaných a publikovaných prostřednictvím aplikací Wonderware Historian Client. Zobrazení dat z databáze v přehledných grafických symbolech Ochrana pomocí protokolu SSL (Secure Sockets Layer), digitálních certifikátů a jednotného přihlašovacího mechanismu. Podpora ochranných bariér typu firewall portál může být umístěn uvnitř bezpečné zóny. Role uživatelů portálu administrátor portálu přiděluje uživatelům různou úroveň oprávnění ke čtení, zápisu a administraci. Publikační práva uživatelé musí být oprávněni, aby mohli lokálně nebo vzdáleně publikovat na portál. nutnost investovat do nákupu, instalace a údržby softwaru na straně klientských počítačů. Na klientských pracovištích se používá všeobecně dostupný prohlížeč MS Internet Reporty lze publikovat z Wonderware Historian Client Workbook, což je doplněk do aplikace Microsoft Excel, a z nástroje Wonderware Historian Client Trend, který slouží pro analýzu dat v křivkách. Zdrojem dat pro aplikace Wonderware Historian Client Reports jsou data uložená v databázi Wonderware Historian. Výrobní specialisté využívající nástroje Wonderware Historian Client pro výrobní analýzy mohou své výsledky snadno publikovat na portál Wonderware Information Vícejazyčná podpora Portál Wonderware Information Server rozpozná jazyk prohlížeče přistupujícího klienta a automaticky mu zobrazí prostředí portálu v odpovídajícím jazyce. Standardně podporovanými jazyky jsou angličtina, francouzština, němčina, zjednodušená čínština a japonština. Wonderware Information Server je lokalizován také do češtiny jazykovou podporu zajišťuje místní Wonderware distributor Pantek (CS) s.r.o. Úspora finančních prostředků díky centralizované administraci Wonderware Information Server šetří značné částky, protože odstraňuje Produkční data, data z alarmní databáze a historická data z databáze Wonderware Historian prezentovaná v reportu portálové aplikace ArchestrA Reports

7 Analytický a reportní výrobní informační portál Server, a sdílet tak své poznatky s ostatními zainteresovanými pracovníky. Publikované reporty je možné do jisté míry vytvořit interaktivně, a poskytnout tak uživatelským klientům možnost výběru proměnných, specifikace časové podmínky a případně i zadání vlastních kritérií pro sestavení reportu. ArchestrA Reports Kromě Wonderware Historian Client Reports má portál Wonderware Information Server ještě výkonné reportní jádro Archestra Reports, které je založeno na platformě MS SQL Server Reporting Services. Dotazovat lze data z libovolné databáze podporující standardní databázové přístupy (ODBC, OLEDB, ADO atd.). Uživatelé mohou využívat buď reporty připravené administrátorem portálu nebo si pomocí nástroje Microsoft Report Builder vytvářet vlastní reportní sestavy a ty publikovat na portál Wonderware Information Server. Vytváření reportních sestav lze automatizovat z aplikace Wonderware Application Server nebo Wonderware Historian na základě definovaných událostí, dále je možné reportní sestavy vytvářet podle časového plánu nebo na vyžádání klienta. Reporty lze ukládat ve formátech XML, CSV, TIFF, PDF, MS Excel, zpřístupnit na portálovém serveru ve webovém formátu, zasílat em atd. Integrace s podnikovými informačními systémy Wonderware Information Server dává k dispozici celkem tři webové části (komponenty), které lze využít na týmových webech (team web) založených na službách SharePoint Services. Prostřednictvím těchto webových komponent je možné začlenit na tyto týmové weby libovolná datová zobrazení z portálu Wonderware Information Server. Dvě z těchto webových částí Trend Web Part a InTouch Web Part podporují i dynamické předávání parametrů a je možné je tak parametrizovat například z uživatelsky definovaných seznamů týmového webu SharePoint Services. Naopak lze zobrazení týmové stránky ze SharePoint Services začlenit do portálu Wonderware Information Server. Tuto možnost je výhodné využít například k ručnímu zadávání dat do jakékoliv databáze prostřednictvím rozhraní portálu Wonderware Information Server (například vedení deníku údržby, fóra, diskuze, novinky, oznámení o odstávkách apod.). Další rozšiřitelnost Portál Wonderware Information Server obsahuje v administrátorském prostředí Sadu aplikačních nástrojů a Sadu nástrojů webových služeb. Tyto sady nástrojů umožňují upravovat a rozšiřovat obsah portálu pro další přizpůsobení specifickým potřebám různých uživatelů. Dostupnost produktu Při nasazení portálu Wonderware Information Server si uživatel může flexibilně vybrat z následujících možností: Wonderware Information Server jako integrovaná součást strategické softwarové platformy Wonderware System Platform (viz samostatný informační materiál). Wonderware Information Server jako integrovaná součást historizační databáze Wonderware Historian (viz samostatný informační materiál). Wonderware Information Server jako samostatně dodávaný produkt toto řešení je vhodné zejména pro rozšíření stávajících automatizačních, historizačních nebo informačních aplikací, ať již na bázi produktů Wonderware nebo od dalších dodavatelů. Průběžná podpora Podpora Wonderware Customer First Support zajišťuje a usnadňuje koncovým uživatelům průběžné udržování Wonderware softwaru v aktuálních verzích. Data portálu Wonderware Information Server vložená pomocí webových komponentů do týmového webu založenému na Microsoft SharePoint Services Další informace o přínosech a výhodách této podpory jsou k dispozici na internetových stránkách firmy Pantek (CS) s.r.o.

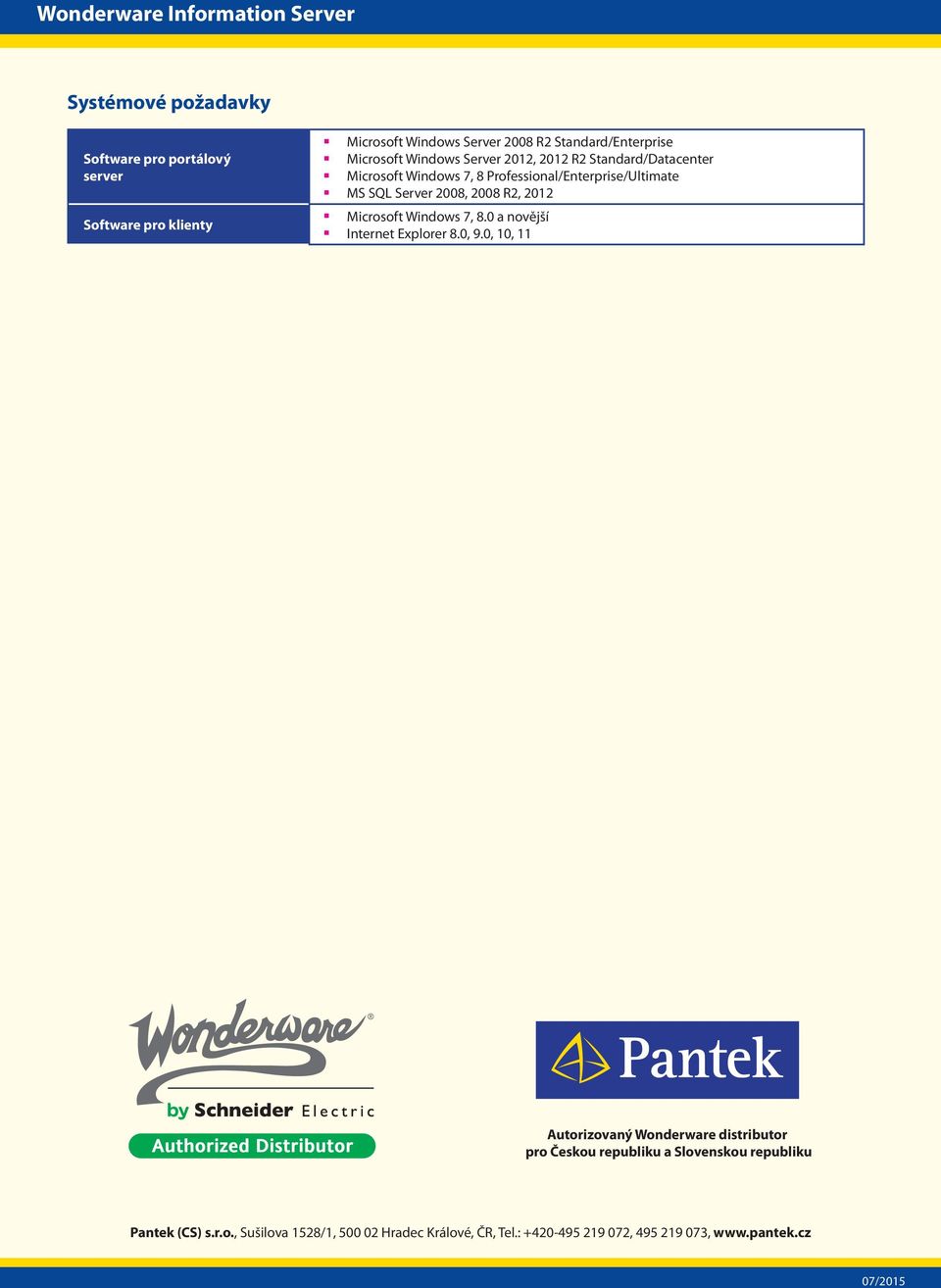

8 Systémové požadavky Software pro portálový server Software pro klienty Microsoft Windows Server 2008 R2 Standard/Enterprise Microsoft Windows Server 2012, 2012 R2 Standard/Datacenter Microsoft Windows 7, 8 Professional/Enterprise/Ultimate MS SQL Server 2008, 2008 R2, 2012 Microsoft Windows 7, 8.0 a novější Internet Explorer 8.0, 9.0, 10, 11 Autorizovaný Wonderware distributor pro Českou republiku a Slovenskou republiku Pantek (CS) s.r.o., Sušilova 1528/1, Hradec Králové, ČR, Tel.: , , 07/2015
