1 Zakázka číslo: JP/01 Protokol o zkoušce Měření hluku Palackého třída, náměstí Jana Pernera Pardubice Zkušební laboratoř ATELIER DEK akreditovaná Českým institutem pro akreditaci, o.p.s. pod číslem 1565 podle ČSN EN ISO/IEC Zpracováno v období: červen červenec 2017 Tento dokument nesmí být bez písemného souhlasu zhotovitele kopírován jinak než celý.

2 Obsah 1. Všeobecně Předmět zkoušky: Úkol zkoušky: Zadavatel zkoušky: Dodavatel: Měření provedl: Zpracovatel protokolu: Kontroloval: Podklady Identifikace metody zkoušky Další použité podklady Situace Zkušební zařízení Popis zkoušky Popis místa zkoušky Popis měřeného zdroje hluku Popis průběhu zkoušky Meteorologické údaje Výsledky zkoušky Nejistota měření Hodnocení výsledků zkoušky Hygienické limity hluku Porovnání výsledků zkoušky s hygienickými limity hluku Prohlášení laboratoře...11 Palackého třída, náměstí Jana Pernera, Pardubice Strana 2/ 11

3 1. VŠEOBECNĚ 1.1. Předmět zkoušky: Palackého třída, náměstí Jana Pernera, Pardubice 1.2. Úkol zkoušky: Měření hluku z dopravy 1.3. Zadavatel zkoušky: Statutární město Pardubice Pernštýnské náměstí Pardubice IČO: Dodavatel: Zkušební laboratoř ATELIER DEK DEKPROJEKT s.r.o. Tiskařská 10/257 tel.: budova TTC Praha 10 bankovní spojení: IČ: DIČ: CZ Komerční banka Praha / Měření provedl: Ing. Jan Pešta, Ing. Lenka Peštová 1.6. Zpracovatel protokolu: Ing. Jan Pešta 1.7. Kontroloval: Ing. Lenka Peštová, Ing. Tomáš Kupsa 2. PODKLADY 2.1. Identifikace metody zkoušky [1] ČSN ISO Akustika Popis, měření a hodnocení hluku prostředí Část 1: Základní veličiny a postupy pro hodnocení [2] ČSN ISO Akustika Popis, měření a hodnocení hluku prostředí Část 2: Získávání údajů souvisejících s využitím území [3] HEM Metodický návod pro měření a hodnocení hluku v mimopracovním prostředí 2.2. Další použité podklady [4] Nařízení vlády č. 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací v platném znění [5] Metodický návod pro hodnocení hluku v chráněném venkovním prostoru staveb, č.j /2010- OVZ [6] Výpočet hluku z automobilové dopravy Manuál 2011; RNDr. Miloš Liberko, ENVICONSULT Praha, Ing. Libor Ládyš, EKOLA group, s.r.o., Praha; Praha, listopad 2011 [7] Metodika měření hluku silniční dopravy, Zpravodaj MŽP 3/ Příloha Palackého třída, náměstí Jana Pernera, Pardubice Strana 3/ 11

4 3. SITUACE Pracovníky Zkušební laboratoře ATELIER DEK Ing. Janem Peštou a Ing. Lenkou Peštovou bylo provedeno měření hluku z dopravy v ulicích Palackého třída, Kapitána Bartoše a náměstí Jana Pernera v Pardubicích. Měření bylo provedeno ve dvou místech u objektů náměstí Jana Pernera 2560 a 2561 v Pardubicích. Zkouška byla provedena dne v době od hodin do hodin. Měření bylo provedeno za účelem ověření hlukové situace v lokalitě po rekonstrukci náměstí Jana Pernera. 4. ZKUŠEBNÍ ZAŘÍZENÍ Zvukoměr spektrální analyzátor Norsonic Nor 140, výrobní číslo , ověřený Českým metrologickým institutem, číslo ověření 8012-OL ze dne Měřící mikrofon Norsonic Nor 1225, výrobní číslo 98376, ověřený Českým metrologickým institutem, číslo ověření 8012-OL ze dne Akustický kalibrátor Norsonic Nor 1251, výrobní číslo 31997, kalibrovaný Českým metrologickým institutem, kalibrační list číslo 8012-KL ze dne Zvukoměr spektrální analyzátor NTI Audio - XL2, výrobní číslo A2A E0, ověřený Českým metrologickým institutem, číslo ověření 8012-OL ze dne Měřící mikrofon NTI Audio - MC230, výrobní číslo 8499, ověřený Českým metrologickým institutem, číslo ověření 8012-OL ze dne Akustický kalibrátor Larson-Davis CAL 200, výrobní číslo 11709, kalibrovaný Českým metrologickým institutem, kalibrační list číslo 8012-KL ze dne Thermo-Hydro-Barometr Comet D4130, výrobní číslo Měřicí pásmo Richter-Qualität 308-WP, výrobní číslo Anemometr Windmaster 2, výrobní číslo POPIS ZKOUŠKY 5.1. Popis místa zkoušky Měření hluku dopravy bylo provedeno ve 2 definovaných bodech na náměstí Jana Pernera v Pardubicích. Měřicí bod 1 (MM1) popisuje vliv hluku z Palackého třídy na bytový dům Jana Pernera č.p. 2560, konkrétně na okna ve štítové fasádě směrem ke komunikaci. Měřicí mikrofon byl umístěn ve vzdálenosti 2 m před štítovou fasádou v místě okna ve štítové fasádě. Měřicí mikrofon byl umístěn 8 m od okraje komunikace na Palackého třídě. Poloha měřicího mikrofonu je zřejmá z obrázku 2. Měřicí mikrofon byl umístěn ve výšce 4,5 m nad terénem. Poloha měřicího mikrofonu před fasádou nesplňuje všechna kritéria pro použití korekce +3 db dle ČSN ISO Dle Metodického návodu č.j /2010-OVZ [5] má být použita korekce +2 db, která má být odečtena od výsledné ekvivalentní hladiny akustického tlaku A naměřené v měřicím místě. S ohledem na možnost srovnání výsledku měření s měřením před rekonstrukcí náměstí není tato korekce aplikována. Pro porovnání bude stanovena korekce pro zohlednění odrazu stanovena individuálně výpočtem pro původní stav a stav po rekonstrukci. Měřicí bod 2 (MM2) popisuje vliv hluku v lokalitě na průčelní fasádu objektu Jana Pernera č.p Měřicí mikrofon byl umístěn ve vzdálenosti 2 m před průčelní fasádou ve vzdálenosti 33 m od severovýchodního rohu objektu č.p Měřicí mikrofon byl umístěn 44 m od okraje komunikace na Palackého třídě. Poloha měřicího mikrofonu je zřejmá z obrázku 2. Měřicí mikrofon byl umístěn ve výšce 6,0 m nad terénem. Poloha měřicího mikrofonu před fasádou nesplňuje všechna kritéria pro použití korekce +3 db dle ČSN ISO Dle Metodického návodu č.j /2010-OVZ [5] bude použita korekce +2 db, která bude odečtena od výsledné ekvivalentní hladiny akustického tlaku A naměřené v měřicím místě. Palackého třída, náměstí Jana Pernera, Pardubice Strana 4/ 11

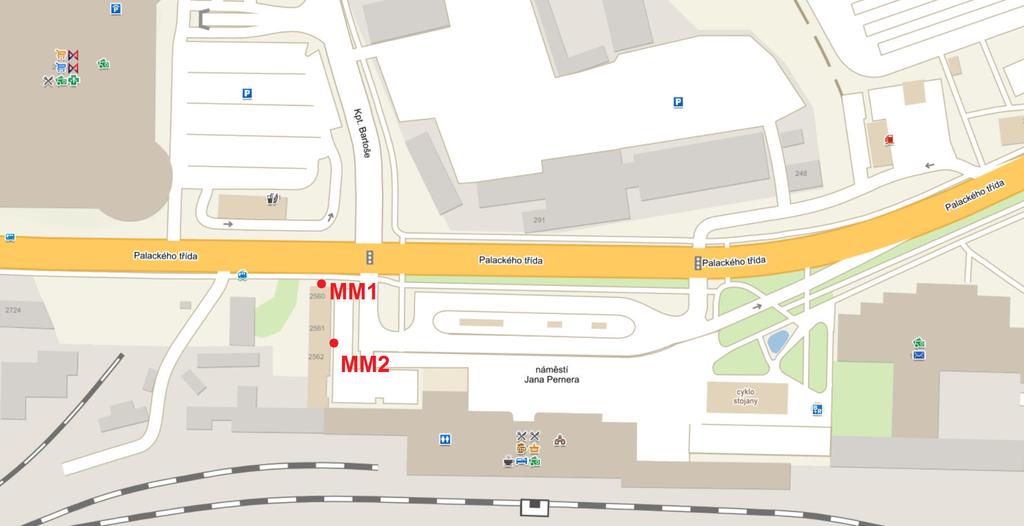

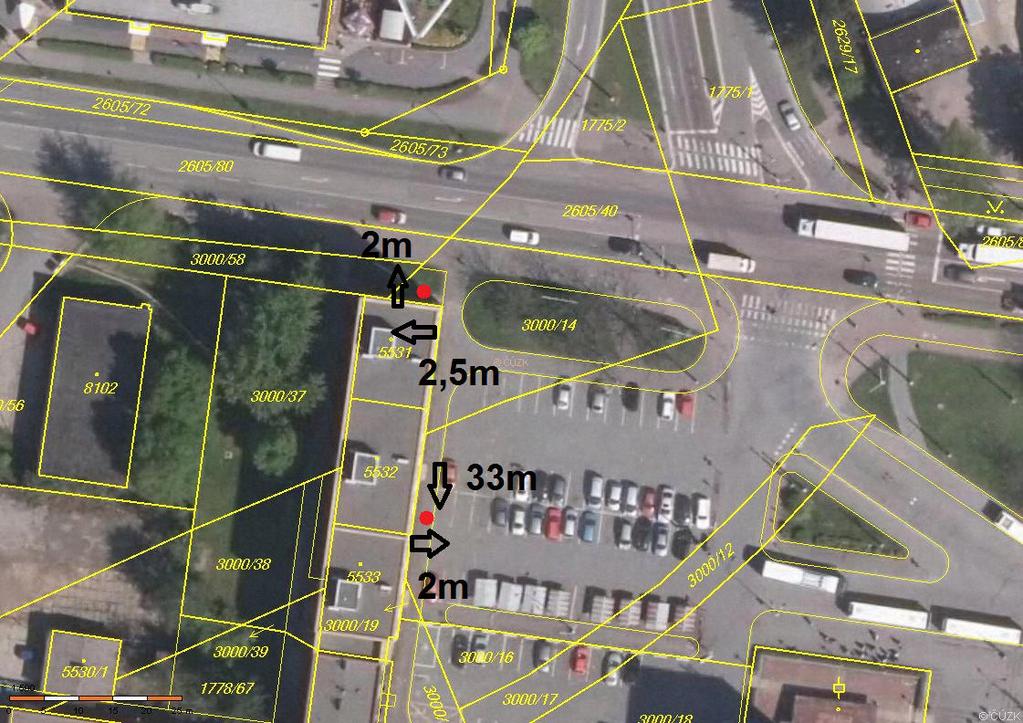

5 Obr. /1/ Celková situace lokality s vyznačením měřicích bodů zdroj: Na následujícím obrázku je vyznačena poloha měřicích bodů vůči severovýchodnímu rohu objektu č.p. 2560, uvedené vzdálenosti jsou stanoveny ve směrech rovnoběžně s hranami objektu. Obr. /2/ Lokalizace měřicích bodů zdroj: Palackého třída, náměstí Jana Pernera, Pardubice Strana 5/ 11

6 5.2. Popis měřeného zdroje hluku DEKPROJEKT s.r.o. Sledovaným zdrojem hluku v lokalitě je po okolních komunikacích. Jedná se o Palackého třídu, ulici Kapitána Bartoše a náměstí Jana Pernera. Dopravní mapa lokality s vyznačenými profily sčítání dopravy na jednotlivých komunikacích je vyznačena na následujícím obrázku. Ve všech případech se jedná o komunikace v intravilánu obce, povolená rychlost na komunikacích je 50 km/h. V blízkosti míst měření je světelně řízená křižovatka všech komunikací, rychlost jízdy vozidel je proměnlivá v závislosti na intenzitě dopravy a denní době. Všechny komunikace jsou bez výraznějšího sklonu. Povrch vozovky na Palackého třídě i v ulici Kapitána Bartoše je asfaltobetonový, povrch části vozovky na Palackého třídě v úseku podél náměstí Jana Pernera a ústí křižovatky ulice Kapitána Bartoše je z asfaltový z tzv. tichého asfaltu. Povrch komunikací na náměstí Jana Pernera je zčásti asfaltový z tzv. tichého asfaltu a zčásti betonový. Povrch parkovišť pro osobní vozidla na náměstí Jana Pernera je z hrubé dlažby. Dominantním zdrojem hluku v lokalitě je doprava po Palackého třídě. V následujících tabulkách je uvedena intenzita dopravy na sledovaných komunikacích v denní a v noční době. Interval Osobní soupravy Autobusy Motocykly denní doba noční doba Interval Osobní Tab./1/ Výsledky sčítání dopravy Palackého třída soupravy Autobusy Motocykly denní doba noční doba Interval Osobní Tab./2/ Výsledky sčítání dopravy Kapitána Bartoše soupravy Autobusy / Trolejbusy Motocykly denní doba / noční doba / 27 0 Interval Tab./3/ Výsledky sčítání dopravy náměstí Jana Pernera Osobní soupravy Autobusy / Trolejbusy Motocykly denní doba noční doba Tab./4/ Výsledky sčítání dopravy parkoviště podél fasády objektů č.p Palackého třída, náměstí Jana Pernera, Pardubice Strana 6/ 11

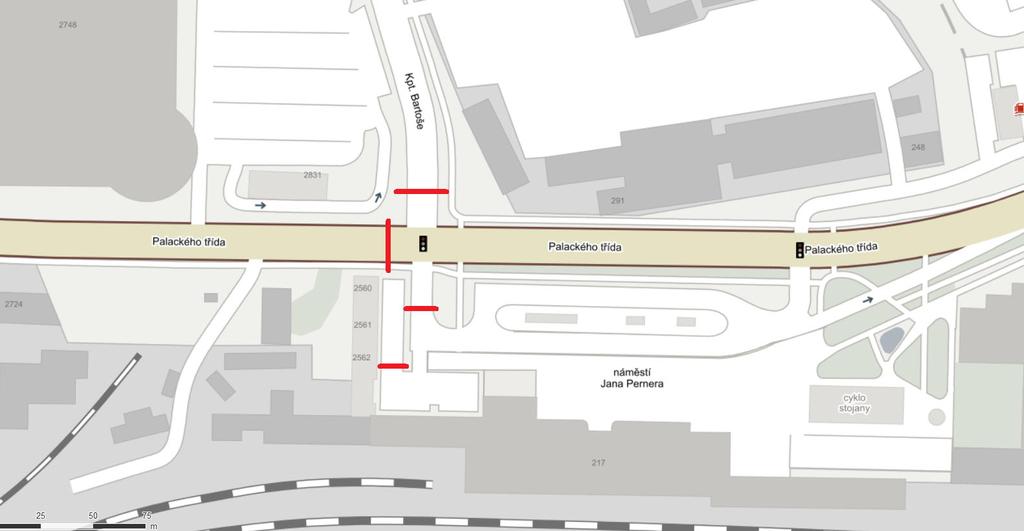

7 Obr. /3/ Dopravní mapa lokality s vyznačenými profily sčítání dopravy zdroj: Mimo sledované zdroje hluku je v místě měření železniční nádraží Pardubice. Hluk z železniční dopravy je vůči místům měření cloněn budovami nádraží, hluk z železniční dopravy nemá znatelný vliv na naměřené hodnoty hluku ze silniční dopravy Popis průběhu zkoušky Měření bylo provedeno po dobu 16 hodin v denní době s výpisem sledované hodnoty L Aeq po každých 60 minutách. Mezi 21. a 22. hodinou dne nebylo měření provedeno pro nevyhovující meteorologické podmínky (přívalové srážky), pro doplnění měření v denní době byly převzaty výsledky měření mezi 21. a 22. hodinou dne Měření bylo provedeno po dobu 8 hodin v noční době s výpisem sledované hodnoty L Aeq po každých 60 minutách. Mikrofon byl umístěn na stativu ve výšce 4,5 m (MM1) a 6 m (MM2) nad úrovní terénu. Měření bylo provedeno v běžný pracovní den. Ekvivalentní hladina akustického tlaku A pro hluk z dopravy je stanovena ze záznamu ekvivalentní hladiny akustického tlaku A v jednotlivých hodinách po vyloučení výrazných nesouvisejících událostí. Z měření byly vyloučeny v bodě MM2 intervaly pohybu vozidel technických služeb po náměstí Jana Pernera při čištění plochy náměstí (24 minut mezi 3. a 4. hodinou; 27 minut mezi 4. a 5. hodinou) v bodech MM1 a MM2 průjezdy vozidel integrovaného záchranného systému se zapnutou akustickou signalizací (do 1 minuty po 16.; 18. a 20. hodině). Hladina akustického tlaku A pozadí byla stanovena z hodnoty procentní hladiny L A90% v nejtišším z intervalů pro denní a L A90% noční dobu. Hluk pozadí je tvořen pohybem a hovorem osob a ruchem města Meteorologické údaje Meteorologické podmínky během měření jsou uvedeny v následující tabulce, při měření bylo polojasno, postupně zataženo, vítr slabý proměnlivý. Čas Teplota [ C] Vlhkost vzduchu [%] Tlak [%] Rychlost větru [m/s] : : : : Tab./5/ Meteorologické údaje Palackého třída, náměstí Jana Pernera, Pardubice Strana 7/ 11

8 5.5. Výsledky zkoušky DEKPROJEKT s.r.o. V následujících tabulkách jsou uvedeny naměřené hodnoty hladin akustického tlaku A pro jednotlivé měřené intervaly. Interval L Amax L Amin L A,1.0% L A,10.0% L A,50.0% L A,90.0% L A,99.0% L Aeq 06:00-07:00 87,3 50,5 77,2 72,6 66,4 59,1 53,2 69,0 07:00-08:00 88,5 52,1 77,1 72,4 67,0 61,8 57,5 69,1 08:00-09:00 84,9 52,1 78,3 73,1 66,6 60,6 56,3 69,6 09:00-10:00 95,9 52,8 76,4 72,1 65,9 60,1 56,8 68,9 10:00-11:00 88,8 52,7 77,8 72,8 67,0 60,5 55,6 69,3 11:00-12:00 92,4 52,1 77,5 72,9 66,7 60,6 55,5 69,6 12:00-13:00 95,2 52,7 77,4 72,7 65,8 59,5 55,2 69,5 13:00-14:00 91,2 51,8 77,6 72,9 66,4 60,3 55,2 69,3 14:00-15:00 83,8 53,3 77,1 72,4 66,7 61,2 58,0 69,0 15:00-16:00 92,6 55,6 76,8 72,1 66,8 61,9 58,5 69,0 16:00-17:00 88,3 56,0 76,6 71,5 66,5 61,2 58,8 68,6 17:00-18:00 86,7 55,4 76,8 72,0 66,7 61,3 58,6 68,8 18:00-19:00 106,4 53,9 77,2 71,9 65,8 60,3 56,9 68,0 19:00-20:00 85,7 51,2 75,8 71,1 64,3 57,9 54,0 67,4 20:00-21:00 97,3 50,5 76,4 71,2 63,3 56,0 52,3 67,9 21:00-22:00 81,5 45,9 74,8 69,8 61,1 53,0 48,6 65,6 22:00-23:00 80,2 46,3 75,6 69,5 58,5 51,1 48,3 65,1 23:00-24:00 80,6 44,7 74,5 66,6 54,5 49,0 46,5 62,9 24:00-01:00 78,7 43,1 74,6 66,5 53,8 47,8 45,2 62,9 01:00-02:00 80,3 39,0 74,7 65,3 49,3 44,0 41,0 62,1 02:00-03:00 81,6 38,3 74,9 64,9 50,0 44,3 41,1 62,2 03:00-04:00 81,5 41,4 75,7 68,1 54,5 48,1 44,4 64,0 04:00-05:00 82,8 44,2 77,1 71,5 58,9 50,8 47,6 66,8 05:00-06:00 94,0 44,0 76,3 71,8 64,1 54,2 47,4 68,2 Výsledné hladiny akustického tlaku A L Aeq,T Tab./6/ Výsledky měření hluku místo měření 1 Sledovaný zdroj denní doba MM1 noční doba MM1 Změřené hodnoty L Aeq,T Korekce na odraz od fasády Pozadí Korekce na hluk pozadí [db] Výsledná L Aeq,T [db] 68,8 0,0 53,0 0,0 68,8 ± 1,8 64,8 0,0 44,0 0,0 64,8 ± 1,8 Tab./7/ Výsledky měření hluku místo měření 1 Palackého třída, náměstí Jana Pernera, Pardubice Strana 8/ 11

9 Interval L Amax L Amin L A,1.0% L A,10.0% L A,50.0% L A,90.0% L A,99.0% L Aeq 06:00-07:00 78,8 48,9 67,9 64,1 59,2 54,9 51,5 61,1 07:00-08:00 93,8 51,3 68,0 64,1 59,6 56,2 53,6 61,8 08:00-09:00 81,8 50,7 67,7 63,7 58,7 55,0 52,7 60,7 09:00-10:00 87,9 50,2 67,2 63,3 58,6 54,8 52,5 60,4 10:00-11:00 78,1 50,5 69,1 63,8 58,9 55,2 52,9 61,0 11:00-12:00 78,0 51,2 68,0 63,6 58,9 55,3 53,0 60,8 12:00-13:00 84,7 50,1 68,5 63,4 58,1 54,6 52,6 61,3 13:00-14:00 87,5 50,3 68,6 64,1 59,3 54,8 52,2 61,3 14:00-15:00 79,5 50,7 67,2 63,5 59,2 55,6 52,7 60,7 15:00-16:00 86,5 50,9 67,9 63,7 58,9 55,7 53,2 60,9 16:00-17:00 85,2 50,9 68,4 63,5 59,2 55,6 53,4 60,8 17:00-18:00 96,0 50,5 67,8 63,2 58,8 55,4 53,0 60,7 18:00-19:00 86,1 50,3 67,8 62,8 57,8 54,3 52,1 60,8 19:00-20:00 73,4 48,8 65,9 61,9 56,7 52,9 50,6 58,6 20:00-21:00 91,0 46,7 76,0 64,4 56,1 51,9 49,6 58,3 21:00-22:00 73,6 44,0 64,6 58,8 53,0 48,9 45,9 55,7 22:00-23:00 76,6 39,3 64,7 58,5 51,3 45,9 41,0 55,2 23:00-24:00 71,5 36,0 63,0 55,5 47,7 41,0 37,7 52,4 24:00-01:00 67,1 36,3 63,1 57,2 48,4 41,6 38,0 53,1 01:00-02:00 70,8 33,5 63,1 55,8 45,0 37,8 35,3 52,1 02:00-03:00 67,1 33,4 62,2 55,3 45,8 39,8 35,6 51,6 03:00-04:00 76,3 36,4 72,6 65,0 53,0 42,4 39,1 53,6 04:00-05:00 78,1 41,4 73,8 67,0 57,7 49,8 45,6 58,9 05:00-06:00 86,3 43,8 68,1 63,2 57,6 51,8 46,7 59,8 Výsledné hladiny akustického tlaku A L Aeq,T Sledovaný zdroj denní doba MM2 noční doba MM2 Změřené hodnoty L Aeq,T Tab./8/ Výsledky měření hluku místo měření 2 Korekce na odraz od fasády Pozadí Korekce na hluk pozadí [db] Výsledná L Aeq,T [db] 60,5 2,0 48,9 0,3 58,2 ± 1,8 55,7 2,0 37,8 0,0 53,7 ± 1,8 Tab./9/ Výsledky měření hluku místo měření 2 Vysvětlivky k tabulce: L Amax maximální hladina akustického tlaku A L Amin minimální hladina akustického tlaku A L A1% - hladina akustického tlaku A překročená v 1% doby T L A10% - hladina akustického tlaku A překročená v 10% doby T L A50% - hladina akustického tlaku A překročená v 50% doby T L A90% - hladina akustického tlaku A překročená v 90% doby T L A99% - hladina akustického tlaku A překročená v 99% doby T L Aeq ekvivalentní hladina akustického tlaku A Palackého třída, náměstí Jana Pernera, Pardubice Strana 9/ 11

10 U dopravního zdroje hluku není v souladu s nařízením vlády č. 272/2011 Sb. prováděna 1/3oktávová kmitočtová analýza Nejistota měření Rozšířená nejistota měření U AB v mimopracovním prostředí je podle tabulky D1 - Odhad rozšířené nejistoty U při měření ekvivalentní hladiny akustického tlaku L Aeq,T, Metodického návodu pro měření a hodnocení hluku v mimopracovním prostředí (č.j. HEM ), stanovena na hodnotu U AB = ±1,8 db. 6. HODNOCENÍ VÝSLEDKŮ ZKOUŠKY 6.1. Hygienické limity hluku Hygienické limity hluku pro chráněný vnitřní i venkovní prostor stavby jsou uvedeny v nařízení vlády č. 272/2011 Sb. o ochraně před nepříznivými účinky hluku a vibrací v platném znění. Chráněný venkovní prostor stavby Hygienický limit v chráněném venkovním prostoru staveb a v chráněném venkovním prostoru v ekvivalentní hladině akustického tlaku A, s výjimkou hluku z leteckého provozu a vysokoenergetického impulsního hluku, se stanoví součtem základní hladiny akustického tlaku A L Aeq,T = 50 db a korekcí přihlížejících ke druhu chráněného prostoru a denní a noční době a zdroji hluku podle přílohy č.3 tohoto nařízení. Pro chráněný venkovní prostor ostatních staveb a chráněný venkovní prostor je pro hluk z hlavních pozemních komunikací korekce +10 db pro denní dobu a pro chráněný venkovní prostor stavby a noční dobu -0 db, pro hluk z pozemních komunikací nižších tříd je korekce +5 db pro denní dobu a pro chráněný venkovní prostor stavby a noční dobu -5 db Porovnání výsledků zkoušky s hygienickými limity hluku Hodnoty v místě měření 1 jsou porovnány s hygienickým limitem hluku pro hlavní pozemní komunikace. Hodnoty v místě měření 2 jsou porovnány s hygienickým limitem hluku pro pozemní komunikace. Konečné stanovení hygienických limitů hluku je v kompetenci příslušné hygienické stanice. Chráněný prostor Zdroj hluku Výsledek zkoušky Nejistota měření Limit hluku podle NV č.272/2011 Sb. Hodnocení místo měření 1 štítová fasáda objektu náměstí Jana Pernera č.p. 2560, Pardubice denní doba noční doba L Aeq,16h = 67,0 db L Aeq,8h = 63,0 db 1,8 db odečtena 1,8 db odečtena L Aeq,16h = 60 db pro denní dobu L Aeq,8h = 50 db pro noční dobu limit překročen limit překročen místo měření 2 průčelní fasáda objektu náměstí Jana Pernera č.p. 2561, Pardubice denní doba noční doba L Aeq,16h = 56,4 db L Aeq,8h = 51,9 db 1,8 db odečtena 1,8 db odečtena L Aeq,16h = 55 db pro denní dobu L Aeq,8h = 45 db pro noční dobu Tab./10/ Porovnání výsledků s hygienickými limity hluku limit překročen limit překročen Naměřené hodnoty slouží pro porovnání se stavem před rekonstrukcí plochy náměstí Jana Pernera. Palackého třída, náměstí Jana Pernera, Pardubice Strana 10/ 11

11 7. PROHLÁŠENÍ LABORATOŘE DEKPROJEKT s.r.o. Výsledky zkoušek se týkají pouze předmětu zkoušky. Bez písemného souhlasu laboratoře se nesmí protokol o zkoušce reprodukovat jinak než celý. V Praze dne ~Konec protokolu~ Za DEKPROJEKT s.r.o. Ing. Jan Pešta Vedoucí oblasti Akustika jan.pesta@dek-cz.com Palackého třída, náměstí Jana Pernera, Pardubice Strana 11/ 11
