1 Měřicí lišta MEgML73 Uživatelský návod MEgA Měřící Energetické Aparáty, a.s Česká 390 Česká republika

2

3 Měřicí lišta MEgML73 Měřicí lišta MEgML73 1/ ÚČEL A POUŽITÍ Měřicí lišta MEgML73 se instaluje mezi přípojnice nn skříní a standardizované pojistkové nebo odpínačové nn lišty, vyznačuje se nízkou výškou a zvýšenou tuhostí. Měří fázová napětí přípojnic i nn vývodů a umožňuje měření fázových proudů až do desetinásobku jmenovité hodnoty. Primární proudy jsou buď 250 A nebo 400 A nebo 630 A a měřená napětí 230 V. Jmenovité hodnoty výstupních proudů jsou 1 A a výstupních napětí 1 V. Měřicí lišta MEgML73 se vyznačuje zapojením optimalizovaným pro nn skříně distribučních sítí a podle specifikace v objednávce možností připojení měřicího přístroje nad nebo pod měřicí lištou. To umožňuje vedle standardních měřicích funkcí, měření kvality napětí ve třídě S, přesné měření energií ve třídě B, záznam průběhů zkratových proudů a identifikaci stavů pojistek. K měřicí liště MEgML73 lze připojit monitory vývodů MEg71 nebo MEg73. Lišta MEgML73 má kategorii přepětí i měřicí kategorii CAT IV / 300 V v plném rozsahu ČSN EN , ed. 2. Toroidy měřicí lišty MEgML73 jsou opatřeny nízkoztrátovou ochranou proti průrazu při rozpojení obvodu sekundárního vinutí. Napěťové děliče mají zvýšenou teplotní i časovou stabilitu a jsou i s dalšími elektronickými obvody impregnovány. To dává předpoklady nejen k potřebné bezpečnosti, ale i dlouhodobé spolehlivé funkci v náročných provozních podmínkách nn sítí při minimalizaci nákladů na údržbu a provoz. 2/ KONSTRUKCE Základem měřicí lišty MEgML73, viz obr. 1, je deska plošného spoje s optimalizovaným motivem z hlediska bezpečnosti a dlouhodobé spolehlivosti. Lišta MEgML73 je spolu se spojkou a dalšími kontaktními prvky i distančním pouzdrem mechanického připevnění připravena pro vytvoření kompaktní sestavy spolu s odpínačovou lištou, což zjednoduší a urychlí její montáž a demontáž. Vyztužení měřicí lišty zajišťují k desce plošného spoje rozměrů mm trojbodově přišroubované snímače S1, S2 a S3 a na boku umístěná profilovaná vzpěra, která ve své spodní části slouží ke krytí procházejících napěťových přívodů a signálových kabelů. 3

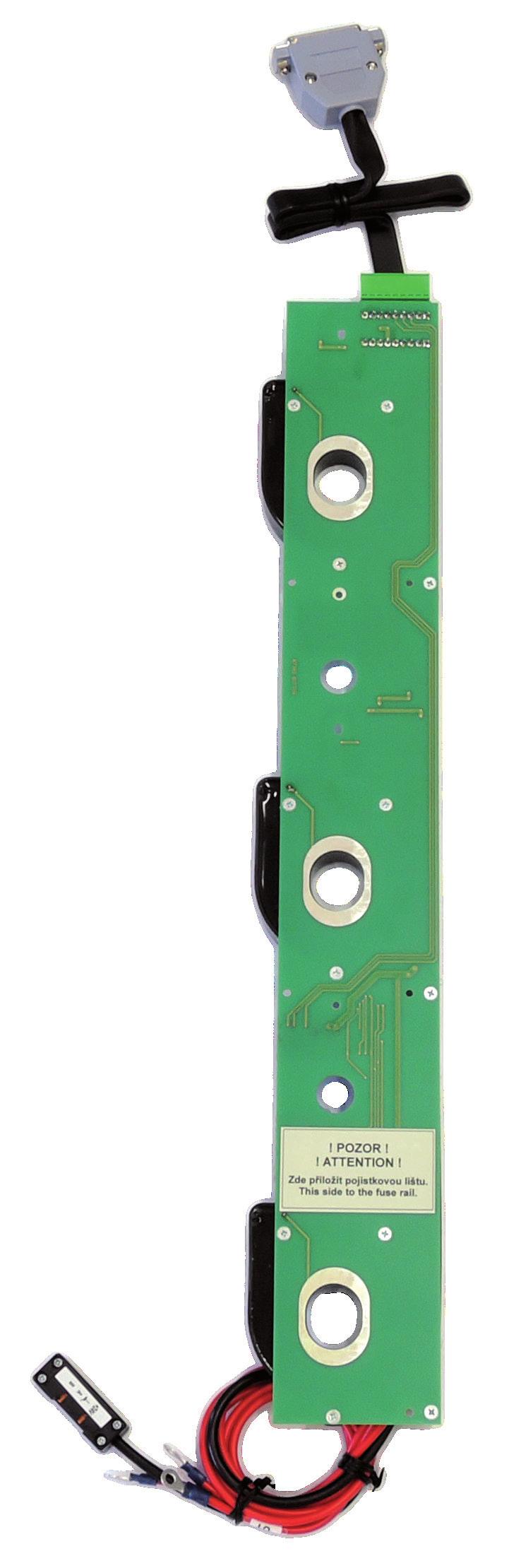

4 T3 T2 T1 I3K I2K I1K IZ IZ A B I3K I3Z I2K I2Z I1K I1Z Měřící Energetické Aparáty Obr. 1: Měřicí lišta MEgML73 UV1 UV2 UV3 T A B 69,2 Připojení MEg71 GND +UN GND US1 US2 US3 konektory X13 a X12 84, Snímač S1 s děličem Us1 Připevnění k liště MERSEN , ,5 Ø16 10 Výkonnostní štítek Profilovaná výztuha 92,5 Snímač S2 s děličem Us2 Mechanické připevnění odpínačové lišty US2 US3 US1 UV1 UV2 UV3 GND +UN GND Připojení MEg Trojfázový dělič nn vývodu Snímač S3 s děličem Us vodičů k MEg73 Uv1, Uv2, Uv3 konektory X6 a X14 Snímače S1 až S3 jsou opatřeny štítkem označujícím připojenou fázi L1 až L3. Impregnovaný trojfázový dělič napětí nn vývodů je umístěn u snímače S3. Schematické zapojení děličů napětí přípojnic i děličů napětí vývodů je na obr. 2. Dále jsou zde připojeny a impregnovány kabely s výstupními proudovými a napěťovými signály. Jsou zde rovněž komunikační signály rozhraní RS485 a napájení pro měřicí přístroj umístěný nad odpínačovou lištou. Zapojení kontaktů kabelů je na obr. 3 a obr. 4. Konektory X6 a X14 jsou určeny k připojení měřicího přístroje umístěného v prostoru pod měřicí lištou (MEg73). Na horní straně měřicí lišty MEgML73 jsou pod sebou umístěny dva devítipólové konektory X13 a X12 4

5 Měřicí lišta MEgML73 pro připojení nahoře umístěného monitoru, např. MEg71. Zapojení kontaktů konektorů X12 a konektoru X13 je na obr. 4. Do redukce MEg71BUS se zapojuje čtyřpólový konektor pro komunikaci rozhraním RS485 a napájení stejnosměrným napětím v rozsahu 12 V SS až 24 V SS měřicího přístroje umístěného nad měřicí lištou. Každý snímač Sn má na svém plastovém krytu označení přiložené fáze Ln a upozornění na instalaci ve správné poloze, viz obr. 7. Pod snímačem S1 pro fázi L1 je na desce plošného spoje výkonnostní štítek měřicí lišty MEgML73, který vedle typu měřicí lišty obsahuje informace o výrobci, zákonné informace a výrobní číslo. Obsahuje i jmenovitou hodnotu vstupního primárního proudu, jmenovitá hodnota sekundárního proudu je vždy 1 A. Na výkonnostním štítku jsou stejně jako na štítku trojfázového děliče napětí uvedeny informace o jmenovité hodnotě vstupního napětí, frekvenci a výstupním napětí 1 V ± 0,5 % (přesně ± 0,3 % M.H. ± 0,2 % U n ) při zátěži 1 MΩ. Vstupní odpor děličů ve snímačích i trojfázovém děliči napětí je 2,25 MΩ. Obr. 2: Schematické zapojení děličů napětí přípojnic a vývodů Obr. 3: Konektory kabelů pro připojení měřicího přístroje pod lištu MEgML73 5

6 Měřící Energetické Aparáty Obr. 4: Konektory kabelů pro připojení měřicího přístroje nad lištu MEgML73 Konektor X12 Typ AK1700/9-3.5-V-G UVn dělené napětí vývodu n InZ začátek sekundárního vinutí n InK konec sekundárního vinutí n Konektor X13 Typ AK1700/9-3.5-V-G T typ (u MEgML73 bez významu) GND společná spojená se zemí A,B signály RS485 Usn dělené napětí přípojnice n Měřená fázová napětí nn vývodu jsou do trojfázového děliče přiváděna samostatnými i v záporných teplotách dobře ohebnými vodiči s dvojitou izolací. Vodiče jsou na svých koncích opatřeny očky pro umístění pod šrouby M4 upravených V svorek. Měřená fázová napětí nn přípojnic se do děličů napětí jednotlivých snímačů přivádí přes pružnou podložku a plošný spoj z postříbřené spojky odpovídající fáze. Proud protékající spojkou z přípojnice do nožové pojistky instalované v pojistkové nebo odpínačové liště je transformován toroidem umístěným ve snímači. Sekundár toroidu se jmenovitým proudem 1 A je proti chybnému rozpojení za provozu před průrazem chráněn nízkoztrátovou ochranou. Pro napájení a komunikační rozhraní RS485 s měřicím přístrojem umístěným nad měřicí lištou se podle obr. 5 přes dole umístěnou redukci MEg71BUS se čtyř žílovým kabelem a přes plošný spoj měřicí lišty vede napájecí napětí U napáj v rozmezí od 12 V do 24 V na konektor X13. Stejně jsou vedeny i komunikační signály A a B rozhraní RS485. Měřicí přístroj umístěný nad měřicí lištou MEgML73 se k ní připojuje přes konektory X12 a X13. Nad lištou umístěný měřicí přístroj neumožňuje měření teplot spojek jednotlivých fází. Při umístění měřicího přístroje pod měřicí lištu, viz obr. 5, se měřená fázová napětí přípojnic a nn vývodu přivádí do děličů napětí shodně jako ve výše popsaném umístění měřicího přístroje. Výstupní signály fázových proudů a děličů napětí se pod měřicí lištu přivádí dvojicí plochých kabelů s dodatečnou izolací, kabely jsou zakončeny konektory X6 a X14, viz obr. 3. V tomto případě není do měřicí lišty přivedeno napájecí napětí a komunikace. Napěťové vodiče a signálové kabely jsou umístěny v profilované vzpěře, která je mechanicky odděluje od přípojnice L3. 6

7 Měřicí lišta MEgML73 Obr. 5: Umístění měřicího přístroje nad měřicí lištou (MEg71) MEg71 pod měřicí lištou (MEg73) MEgML73 MEgML73 MEg71BUS Unapájecí 12 až 24V B A U1 U2 Unapájecí, A,B (RS485) T U1 U2 Konektor BLDF 5.08/04/ U3 MEg73 Unapájecí, A,B (RS485) T U3 7

8 Měřící Energetické Aparáty Obr. 6: Detail sestavení spojky a trubkové redukce MEgML73 Plošný spoj měřící lišty Snímač s toroidem Přípojnice se závitem M12 Kontakt odpínačové lišty Podložka PLO 12 Podložka pérová 12 Šroub M12x50 (DIN933) Spojka s osazením Podložka kontaktní pružná Nosník se závitem M8 Pouzdro distanční Šroub M8x50 (DIN933) Plast odpínačové lišty NN skříň Měřící lišta Odpínačová lišta 8

9 Měřicí lišta MEgML73 Obr. 7: Značení na měřicí liště MEgML73 / 630A 9

10 Měřící Energetické Aparáty Význam symbolů použitých na štítcích a v uživatelské příručce měřicí lišty MEgML73: Výstraha, riziko úrazu elektrickým proudem Poznámka v dokumentaci nebo výstraha riziko nebezpečí CAT IV Kategorie přepětí, charakterizující stav přechodného přepětí. Obecně distribuční nn síť od transformační stanice po pojistky u elektroměru Bezpečnostní třída II, dvojitá nebo zesílená izolace Zem, zemnící svorka IP kód Stupeň ochrany krytem Výrobek je určen k recyklaci a pro sběrná místa Prohlášení o shodě Evropské společenství 3/ INSTALACE Bezpečnostní informace. Těmto informacím je nutné věnovat maximální pozornost. Varování upozorňuje na skutečnosti, které představují bezpečnostní rizika pro obsluhu. Použití měřicí lišty MEgML73 způsobem, pro nějž není výrobcem určena, může být ochrana poskytovaná měřicí lištou MEgML73 narušena. Pozor, obsluha provádějící instalaci musí být vybavena a při instalaci musí používat osobní ochranné pomůcky a další bezpečnostní prostředky. Obsluha provádějící instalaci a demontáž měřicí lišty MEgML73 musí mít kvalifikaci pro práci pod a v blízkosti nebezpečných napětí. Rovněž musí být vyškolena pro poskytnutí první pomoci. Obsluhu měřicí lišty mohou provádět pouze kvalifikované osoby vybavené prostředky osobní ochrany proti úrazu elektrickým proudem. V nn sítích mezi transformátory vn/nn a elektroměry zákazníků charakterizovaných kategorií přepětí CATIV není dovoleno připojovat měřicí lištu MEgML73 na fázová napětí vyšší než 300 Vstř, jinak hrozí úraz elektrickým proudem. Opravy měřicí lišty smí provádět pouze výrobce nebo jím vyškolené servisní organizace. Není dovoleno používat jiné příslušenství než je součástí dodávky měřicí lišty. 10

11 Měřicí lišta MEgML73 Upozornění uvádějí podmínky a skutečnosti, které mohou poškodit měřicí lištu. Instalace měřicí lišty MEgML73 se provádí vždy v beznapěťovém stavu. Instalaci měřicí lišty lze uskutečnit do nových skříní před jejich montáží nebo i do skříní již provozovaných. Měřicí lišta se instaluje mezi nn sběrnu a pojistkovou nebo odpínačovou lištu. Instalaci měřicí lišty lze provádět i dodatečně do již provozované nn skříně s pojistkovými nebo odpínačovými lištami, pokud budou dodrženy bezpečné vzdálenosti jejich živých částí od vodivých konstrukčních částí nn skříní. Zvýšení polohy pojistkové nebo odpínačové lišty je o 25,5 mm. Zkontroluje se shoda jmenovitého proudu měřicí lišty se jmenovitou hodnotou proudu pojistkové nebo odpínačové lišty a shoda provedení měřicí lišty MEgML s umístěním měřicího přístroje. Měřicí lišta MEgML73 se dodává samostatně, lze ji rovněž dodat jako komplet s odpínačovou lištou MERSEN. Postup instalace měřicí lišty MEgML73 do provozované nn skříně: 1. Instalaci měřicí lišty do již provozované nn skříně předchází odpojení V svorek odpínačové nebo pojistkové lišty od nn vývodu a vyjmutí instalované pojistkové nebo odpínačové lišty ze skříně. 2. Na tři spojky se podle obr. 6 nasunou kontaktní pružiny, které se ze strany odmaskovaného plošného spoje vloží do tří oválných otvorů měřicí lišty MEgML73. Při potřebě mechanického připevnění odpínačové lišty ke konstrukci nn skříně se do dvou kruhových otvorů měřicí lišty o průměru 16 mm nasunou ze stejné strany plošného spoje distanční pouzdra s osazením a otvorem pro šroub M8. 3. Připraví se dvě sestavy šroubů M8 50 s pružnou a plochou podložkou a tři sestavy šroubů M12 50 také s nasunutou pružnou a plochou podložkou. 4. Měřicí lišta s nasunutými spojkami a distančními pouzdry se rozšířenou stranou spojek a distančních pouzder přiloží na kontaktní část rozložené odpínačové lišty a celá sestava se přes snímače mimo jejich otvor stáhne izolační páskou. Pozn. U odpínačových lišt MERSEN lze vytvořit montážní komplet pomocí dvou plastových vložek přišroubovaných do volných otvorů horních pružinových kontaktů nožových pojistek fáze L1 a L2 kontaktní části odpínačové lišty. K plastovým vložkám se přišroubuje měřicí lišta MEgML73 tak, aby snímače směřovaly od odpínačové lišty. 5. Sestava měřicí lišty s odpínačovou lištou se přiloží k přípojnicím a nosníkům určeným k mechanickému připevnění odpínačové lišty v nn skříni. Pořadí přípojnic se předpokládá L1, L2, L3 od shora dolů. 11

12 Měřící Energetické Aparáty 6. Nejprve se provede mechanické připevnění odpínačové lišty k nosníku nn skříně pomocí dvou šroubů M8 50, které se otvorem v plastu a distančním pouzdru přišroubují k nosníku nn skříně. Pak se postupně od přípojnice L1 až po L3 přes spojky spojí pomocí šroubů M12 50 kontakty odpínačové lišty s přípojnicemi. 7. Na připevněnou a připojenou kontaktní část odpínačové lišty se instaluje plastová část odpínačové lišty s madly. 8. Upravené V svorky se závitem M4 se stanoveným postupem nasunou na segmentované vodiče nn vývodu a kontakty odpínačové lišty a předepsaným momentovým klíčem se utáhnou. 9. K instalovaným V svorkám se ve shodě s jejich označením přišroubují šrouby M4 očky zakončené napěťové vodiče s dvojitou izolací. 10. Podle projektu se nad nebo pod odpínačovou lištou na dvojici plochých kabelů opatřených dodatečnou izolací připojí měřicí přístroj postupem popsaným v jeho návodu. 4/ ÚDRŽBA Opravy měřicí lišty MEgML73 v průběhu záruční doby mohou provádět pouze vyškolené a kvalifikované osoby výrobce nebo servisních organizací výrobce. Kontakt na servis výrobce je uveden na webové stránce, Měřicí lišta MEgML73 se nesmí vystavovat působení chemikálií Přeprava měřicí lišty MEgML73 je možná jen v originálních, výrobcem dodaných transportních obalech Při řádném používání v souladu s tímto návodem nevyžaduje měřicí lišta MEgML73 žádnou speciální údržbu. 5/ LIKVIDACE Po ukončení užívání měřicí lišty MEgML73 je nutné nechat monitor recyklovat ve sběrnách odpadu dle pravidel nakládání s elektronickým odpadem vycházejících ze zákona č. 185/2001 Sb. v platném znění. 12

13 Měřicí lišta MEgML73 6/ ZÁRUKA Záruka zaniká i v průběhu záruční lhůty, provede-li uživatel na měřicí liště MEgML73 nedovolené úpravy nebo změny, zapojí-li měřicí lištu nesprávně, při nesprávné nebo hrubé manipulaci nebo při provozu v rozporu s uvedenými technickými podmínkami. Závady na měřicí liště MEgML73 a jejím příslušenství, vzniklé během záruční lhůty, reklamuje uživatel u výrobce nebo jím pověřené servisní organizace. Při záruční i mimozáruční poruše je účelné spolu s porušenou měřicí lištou MEgML73 předat i popis projevů poruchy. 7/ SEZNAM KOMPONENT MĚŘICÍ LIŠTY 1 ks Měřicí lišta MEgML73 3 ks spojek 3 ks kontaktních pružin pod spojky 3 ks šroubů M HR hl. 3 ks podložek PLO 12 3 ks podložek pruž. 12 Konektory pro připojení měřicího přístroje podle objednávky: pro umístění přístroje nad měřicí lištu X12, X13 AK1700/9-3.5-V-G MEg71BUS BLDF 5.08/04/ pro umístění přístroje pod měřicí lištu X6 AK1700/7-3.5-V-G X14 AK1700/8-3.5-V-G Volitelné Pro mechanické připevnění odpínačové a měřicí lišty k nosníku nn skříně: 2 ks pouzdro distanční 2 ks šroubů M8 50 6HR hl. 2 ks podložek PLO 8 2 ks podložek pruž. 8 Pro sestavení kompletu měřicí lišty MEgML73 a odpínačové lišty MERSEN: 2 ks plastových vložek se šrouby M4 13
