1 Evropský sociální fond Praha & EU: INVESTUJEME DO VAŠÍ BUDOUCNOSTI. Motivace inovace zkušenost a vzdělávání VÝROBNÍ KONSTRUKCE, 4. ročník - CVIČENÍ Jméno a příjmení: Školní rok: 2014/2015 Číslo úlohy: 2 Třída: Počet listů: 12 Název úlohy: LIŠTA MĚŘIDLA VZOR Použitá literatura: ŘASA, Jaroslav a Josef ŠVERCL. Strojnické tabulky: pro školu a praxi. 1. vyd. Praha: Scientia, 2007, 586 s. ISBN PRAMET TOOLS, s.r.o. Soustružení Datum odevzdání: Hodnocení: Podpis vyučujícího: Odevzdáno dne:

2 Obsah 1. Zadání Legenda Použitý materiál Rozměry polotovaru Výpočet délky polotovaru Výpočet hrubé hmotnosti Výpočet koeficientu využití materiálu Postup výroby součásti Návrh vhodného frézovacího nástroje a VBD Volba nástroje podle typu obráběné plochy Stanovení dané operace dle charakteru Volba materiálu VBD Kontrola vhodnosti VBD Volba řezných podmínek Volba nástroje SAP15D a VBD Určení posuvu pro VBD Hodnoty korekčních součinitelů Výpočet výsledné řezné rychlosti Kontrola výkonu stroje Výpočet výsledné řezné rychlosti Kontrola výkonu Ostatní zvolené nástroje Tepelné zpracování součásti Normalizační žíhání Povrchové kalení Popouštění VKO 4 Lišta měřidla List č. 1

3 1. Zadání VKO 4 Lišta měřidla List č. 2

4 2. Legenda m h hrubá hmotnost [kg] m č čistá hmotnost [kg] m t hmotnost tyče [kg.m -1 ] L p délka polotovaru [mm] L f přídavek na délku [mm] L v délka výrobku [mm] K 1 koeficient využití materiálu F z řezná síla [N] p řezný odpor [MPa] S plocha průřezu třísky [mm 2 ] P výkon [W] M k Kroutící moment [Nm] n otáčky [min -1 ] v řezná rychlost [m.min -1 ] v T výsledná řezná rychlost [m.min -1 ] f posuv za otáčku [mm] a p hloubka třísky [mm] i počet třísek L délka [mm] D průměr [mm] B šířka [mm] t s čas [s] T trvanlivost VBD [min] K vx korekční součinitel stavu stroje K VT korekce na trvanlivost K vhb korekce na tvrdost obrobku SolidWorks CAD model výrobku VKO 4 Lišta měřidla List č. 3

5 3. Použitý materiál Pro výrobu daný lišty měřidla jsem zvolil materiál Konstrukční ocel nelegovaná, jakostní k zušlechťování. Uklidněná ocel se zaručeným chemickým složením. Určená na méně namáhané součásti, které mají vzdorovat opotřebení. 4. Rozměry polotovaru L v = 160 [mm] L f = 2,15 [mm] 4.1. Výpočet délky polotovaru p = v + 2 f = ,5 =165 [mm] 4.2. Výpočet hrubé hmotnosti L p = 165 [mm] m t=6,15 [kg.m -1 ] = h t = 6,15 p 165 = 1,015 [k ] m h = 1,015 [kg] m č = 0,566 [kg] 4.3. Výpočet koeficientu využití materiálu = č = 0,566 = 0,56 1 h 1,015 K 1 = 0,56 Využití materiálu je 56%. VKO 4 Lišta měřidla List č. 4

6 5. Postup výroby součásti 1) Frézování č. 1 a) Hrubování z délky 165 mm na 161 mm (tříska 2 mm na obou stranách). b) Hlazení z délky 161 mm na 160 mm (tříska 0,5 mm na obou stranách). c) Hlazení tříska 1,5mm o délce 160 mm. d) Zkosení hran o velikosti 3 x 45 o délce 28 mm. 2) Frézování č. 2 a) Hrubování ze šířky 28 mm na 25 mm b) Hlazení ze šířky 25 na 24 mm c) Zkosení hrany o velikosti 3 x 45 o délce 160 mm. d) Zkosení hrany o velikosti 3 x 45 o délce 26,5 mm. 3) Frézování č. 3 a) Hrubování ze šířky 24 mm na 21 mm. b) Hlazení ze šířky 21 mm na 20 mm. c) Zkosení hrany o velikosti 3 x 45 o délce 160 mm. d) Zkosení hrany o velikosti 3 x 45 o délce 26,5 mm. 4) Frézování č. 4 a) Hrubování z výšky 26,5 mm na 18.5 mm o délce 24 mm. b) Hlazení z výšky 18,5 mm na 16,5 mm o délce 24 mm. c) Hlazení z výšky 16,5 mm na 17 mm o délce 24 mm. d) Hlazení z výšky 26,5 mm na 25,35 mm o délce 136 mm. 5) Vrtání č. 1 a) Předvrtání b) Vrtání Ø7,8 o hloubce 15 mm. 6) Výroba drážky o šířce 2 mm, výšce 15 mm a délce 22 mm. 7) Vrtání č. 2 a) Předvrtání b) Vrtání Ø5,3 o hloubce 9,5 mm. 8) Výroba díry se závitem M5 a) Předvrtání b) Vrtání Ø4,5 o hloubce 9,5 mm. c) Výroba závitu M5 o hloubce 9 mm. 9) Tepelné zpracování a) Normalizační žíhání na teplotě 860 ± 10 C b) Povrchové kalení na teplotě 1020 ± 5 C na tvrdost 53 HRC. c) Popouštění 600 ± 10 C. 10) Broušení plochy o délce 136 mm, šířce 20 mm (tříska 0,35 mm) 11) Broušení díry Ø8 o hloubce 15mm. VKO 4 Lišta měřidla List č. 5

Frézování č.1 Hrubování z délky 165 mm na 161 mm (tříska 2 mm na obou stranách). Hlazení z délky 161 mm na 160 mm (tříska 0,5 mm na obou stranách). Hlazení tříska 1,5mm o délce 160 mm.

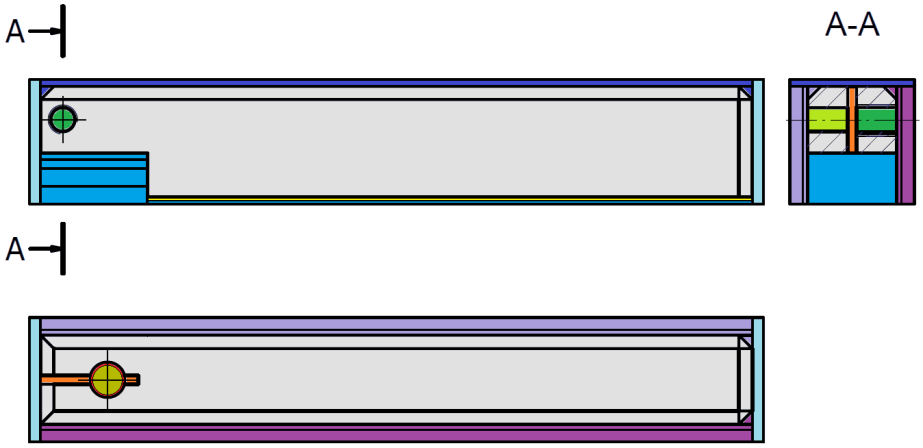

7 Frézování č.1 Hrubování z délky 165 mm na 161 mm (tříska 2 mm na obou stranách). Hlazení z délky 161 mm na 160 mm (tříska 0,5 mm na obou stranách). Hlazení tříska 1,5mm o délce 160 mm. Zkosení hran o velikosti 3 x 45 o délce 28 mm. Frézování č. 2 Frézování č. 3 Frézování č. 4 Vrtání č. 1 Výroba drážky Vrtání č. 2 Výroba díry se závitem M5 Broušení plochy Broušení díry Ø8 VKO 4 Lišta měřidla List č. 6

6. Návrh vhodného frézovacího nástroje a VBD Největší namáhání na nástroj a VBD při výrobě je s hloubkou řezu a p = 4 [mm]. 6.1.

Stanovení dané operace dle charakteru Daná operace je střední frézování. 6.3.

8 6. Návrh vhodného frézovacího nástroje a VBD Největší namáhání na nástroj a VBD při výrobě je s hloubkou řezu a p = 4 [mm] Volba nástroje podle typu obráběné plochy Pro danou operaci je vhodné použít stopkovou frézu SAP15D Stanovení dané operace dle charakteru Daná operace je střední frézování Volba materiálu VBD Pro danou operaci a nástroj je vhodné použít VBD z materiálu s továrním označením Kontrola vhodnosti VBD Je potřeba, aby trvanlivost břitu byla minimálně 20 minut. VBD z materiálu 8040 má trvanlivost břitu min. Pro danou operaci je daný materiál vhodný. VKO 4 Lišta měřidla List č. 7

6.5. Volba řezných podmínek Pro danou operaci je řezná rychlost v = 200 [m. min -1 ]. 6.6. Volba nástroje SAP15D a VBD Pro danou operaci byl vybrán nástroj 32A3R033A32-SAP15D.

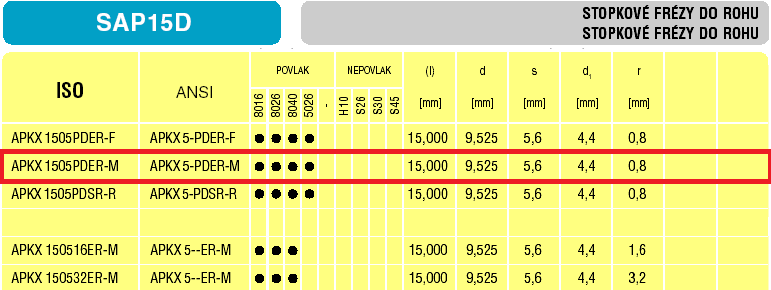

9 6.5. Volba řezných podmínek Pro danou operaci je řezná rychlost v = 200 [m. min -1 ] Volba nástroje SAP15D a VBD Pro danou operaci byl vybrán nástroj 32A3R033A32-SAP15D. Pro danou operaci byla vybrána VBD APKX 1505PDER-M. VKO 4 Lišta měřidla List č. 8

6.7. Určení posuvu pro VBD Pro danou operaci je posuv f = 0,2 [mm. zub -1 ]. 6.8. Hodnoty korekčních součinitelů 6.9.

10 6.7. Určení posuvu pro VBD Pro danou operaci je posuv f = 0,2 [mm. zub -1 ] Hodnoty korekčních součinitelů 6.9. Výpočet výsledné řezné rychlosti k vx = 1,1 k VT = 1,13 k VHB = 0,79 T = v vx V B = 200 1,1 1,13 0,79 = 196[. V T=196 [m.min -1 ] i 1 ] p = 4500 [Mpa] 7. Kontrola výkonu stroje 7.1. Výpočet výsledné řezné rychlosti F z = 3600 [N] F z = p S = ,2 = 3600 [ ] 7.2. Kontrola výkonu P = 12 [kw] P = 2 k π = 2 F z r 1 π 1989,44 P = ,016 π = [ ] = 12[k ] 60 Výkon stroje je dostatečný, který je 15 [kw]. VKO 4 Lišta měřidla List č. 9

11 8. Ostatní zvolené nástroje Kvůli nemožnosti určení ostatních nástrojů z katalogu PRAMET a ISCAR byly nástroje stanoveny ze Strojnických tabulek. Buď nebyla požadovaná velikost (vrták menší, než Ø16 mm) v katalogu nebo daný typ nástroje (brusný kotouč, brousící tělísko a drážkovací kotouč). Vrták krátký Ø 4,5 [mm] ČSN Vrták krátký Ø 5,3 [mm] ČSN Vrták krátký Ø 7,8 [mm] ČSN Závitník strojní na metrický závit M5 ČSN Brusný kotouč plochý ČSN Brousící tělísko válcové se stopkou Ø 5 [mm] ČSN Drážkovací kotouč Ø 100 [mm] ČSN VKO 4 Lišta měřidla List č. 10

12 9. Tepelné zpracování součásti Zvýšení odolnosti kvůli požadované tvrdosti a otěruvzdornosti se bude povrchově kalit. Nejdříve se bude normalizačně žíhat kvůli tvaru zrn a vyšší pevnosti. Nakonec se bude popouštět z důvodu snížení vnitřního pnutí Normalizační žíhání Za teploty 860 ± 10 C, ochlazení na vzduchu Povrchové kalení Za teploty 1020 ± 5 C, ohřev plamenem a ochlazení do vody Popouštění Za teploty 600 ± 10 C, ohřev v peci a ochlazení na vzduchu. VKO 4 Lišta měřidla List č. 11
