Zařízení ke zvýšení tlaku. Hyamat V. Typový list

Transkript

1 Hyamat V Typový list

2 Impressum Typový list Hyamat V Všechna práva vyhrazena. Obsah návodu se bez písemného svolení výrobce nesmí dále šířit, rozmnožovat, upravovat ani poskytovat třetím osobám. Obecně platí: technické změny vyhrazeny. KSB Aktiengesellschaft, Frankenthal

3 Obsah Obsah Technická zařízení budov: Zásobování vodou Hyamat V... 4 Hlavní využití...4 Čerpaná média... 4 Provozní data... 4 Označení...4 Konstrukční uspořádání...4 Konstrukce a funkce... 5 Materiály... 6 Výhody výrobku... 6 Pokyny k dimenzování... 7 Technické údaje...8 Druh připojení... 1 Hyamat K, V, VP; n = 29 min ¹ Charakteristiky Rozměry a údaje o hmotnosti Rozsah dodávky...24 Příslušenství

4 Technická zařízení budov: Zásobování vodou Hyamat V Označení Příklad: Hyamat V 4 / 158B / 1,2 3,2 Vysvětlení názvu Zkratka Význam Hyamat zařízení ke zvýšení tlaku V jedno čerpadlo s regulací otáček 4 Počet čerpadel 15 velikost čerpadla 8 počet stupňů čerpadel B Konstrukční stav 1,2 minimální vstupní tlak [bar] 3,2 maximálně použitelný vstupní tlak [bar] Hlavní využití Zvýšení tlaku Čerpaná média Čerpadlo pro čerpání čistých kapalin, které chemicky ani mechanicky nenarušují materiály čerpadla. Pitná voda Užitková voda Chladicí voda Provozní data Provozní vlastnosti Parametr Hodnota Průtok Q [m 3 /h] 66 s max. 6 čerpadly 1) ) Q [l/s] 183 s max. 6 čerpadly 1) Dopravní výška H [m] 16 Teplota čerpaného média T [ C] 7 25 podle DIN 1988 (DVGW) Provozní tlak p d [bar] 16 Vstupní tlak p vst [bar] 1 Konstrukční uspořádání Konstrukční velikost Plně automatické zařízení ke zvýšení tlaku v kompaktní konstrukci Provedení se základovou deskou Dvě až šest vertikálních vysokotlakých odstředivých čerpadel, jedno z toho s plynulým nastavením otáček Hydraulické komponenty z nerezové oceli / mosazi Každé čerpadlo má jednu zábranu zpětného toku a uzavírací armatury podle DIN / DVGW Tlumení kmitů na čerpadlo pro zařízení s čerpadly Movitec 2B, 4B, 6B, 1B a 15B Zařízení s výškově nastavitelnými podpěrami a pryžovou vložkou (volně přiložená) pro zařízení s čerpadly Movitec 25B, 4B, 6B a 9B Membránová tlaková nádoba na výtlačné straně jako regulační nádržka, schválená pro pitnou vodu, průtok podle DIN 4875 Manometr pro indikaci tlaku Tlakový převodník na straně výstupního tlaku Konstrukce a funkce podle normy DIN EN 862, DIN Druh instalace Pohon Stacionární instalace Elektromotor 5 Hz, 2pólový, IE2, zvláštní model KSB, pro trojfázovou síť Automation Elektrický spínač IP 54 Plně elektronické řízení k zajištění požadovaného zásobovacího tlaku Kontrolka LED připravenosti k provozu a závady zařízení Servisní rozhraní k připojení počítače Měnič řídicího napětí Motorový jistič pro každé čerpadlo Uzavíratelný hlavní vypínač (spínač pro opravu) Ruční nouzový spínač nainstalovaný v rozvaděči Tlakový převodník na straně výstupního tlaku 1) S rezervním čerpadlem jako čerpadlem špičkového provozu 4 Hyamat V

5 Schéma zapojení podle předpisů VDE a seznam elektrických součástí Svorkovnice/svorky s označením všech přípojek Připojení digitální ochrany proti chodu naprázdno čerpadlo a následuje chybové hlášení, které může být hlášeno pomocí beznapěťových kontaktů (např. do velína). Pokud se potřeba blíží, směřuje zařízení ke zvýšení tlaku pozvolna k bodu vypnutí. Provozní stavy se zobrazují prostřednictvím kontrolek LED. Konstrukce a funkce Funkce postup při poruše měniče frekvence Ovládání umožňuje nastavit, jak se má zařízení ke zvýšení tlaku chovat v případě výpadku měniče frekvence. Ve standardním provozu ovládání v případě poruchy měniče frekvence přepne zařízení do kaskádového provozu. Všechny parametry, které jsou v tomto případě nutné, lze nastavit. Neníli automatické přepnutí žádoucí, lze nastavit, aby se zařízení ke zvýšení tlaku vypnulo. Funkce režim úspory energie Režim úspory energie se spolu s obzvlášť velkou tlakovou nádrží na výtlačné straně stará o to, aby zařízení ke zvýšení tlaku neběželo při minimálním odběru v energeticky nevýhodném pracovním bodě. Toho se dosáhne tak, že zařízení ke zvýšení tlaku naplní následně zařazenou tlakovou nádrž již při velmi nízkém odběru a pak vypne. Minimální množství, která pak budou potřeba, se mohou přivádět z tlakové nádrže. Funkce kompenzace tlakové ztráty (DFS) Zobrazení zařízení Hyamat V 1 Řídicí jednotka 2 Rozvaděč 3 Čerpadlo 4 Rozdělovací potrubí 5 Základová deska Provedení Plně automatické zařízení ke zvýšení tlaku čerpá pomocí dvou až šesti vertikálních vysokotlakých čerpadel (3) (z toho jedno čerpadlo s regulací otáček) čerpané médium v nastaveném rozsahu tlaku ke spotřebičům. Funkce automatický provoz Dvě až šest čerpadel (3) je ovládáno a kontrolováno pomocí mikroprocesorového řízení (1). Čerpadlo je přitom provozováno s měničem frekvence a prostřednictvím ovládání regulováno tak, aby výstupní tlak zařízení ke zvýšení tlaku zůstal na konstantní úrovni. Připojení a odpojení čerpadel špičkového provozu probíhá plně automaticky v závislosti na potřebě zařízení. Po odpojení jednoho čerpadla bude v případě opakované potřeby připojeno další čerpadlo, které ještě nebylo v provozu. Po vypnutí posledního čerpadla (čerpadlo řízené měničem frekvence) bude v případě opakované potřeby uvedeno do provozu čerpadlo, které je u měniče frekvence další v pořadí. Do výměnného cyklu přitom bude zahrnuto také rezervní čerpadlo. se při standardním nastavení automaticky zapíná v závislosti na tlaku, skutečný tlak přitom zjišťuje analogový manometr (tlakový převodník). Funkce tohoto tlakového převodníku se kontroluje prostřednictvím spínání LifeZero. Dokud je zařízení ke zvýšení tlaku v provozu, čerpadla se v případě standardního nastavení připojují a odpojují podle potřeby. Tak je zaručeno, že čerpadla budou použita pouze v případě skutečné potřeby. Vedle provozu, který způsobuje malé opotřebení, vyvolává čerpadlo s proměnlivými otáčkami výrazné omezení frekvence spínání čerpadel v paralelním provozu. V případě výpadku provozního čerpadla dojde k okamžitému přepnutí na další Dynamické zvýšení předepsané hodnoty v závislosti na průtoku, nazvané také funkce DFS, lze aktivovat v případě potřeby. Při tomto provozním režimu je zařízení regulováno tak, aby se s narůstajícím odběrem vody vyrovnaly tlakové ztráty v potrubí automatickým zvýšením předepsané hodnoty. Funkce ruční provoz V závislosti na výbavě zařízení ke zvýšení tlaku existuje jedna nebo dvě možnosti, jak uvést čerpadla do ručního provozu. Standardní vybavení: Pomocí displeje můžete vždy jedno čerpadlo nezávisle na řízení po dobu 1 sekund napájet přímo ze sítě. Poté čerpadlo automaticky přejde do provozního režimu VYP. Dodatečné vybavení: Pomocí přepínače režimů ruční automatika, který je dodáván jako dodatečné vybavení, je možné každé čerpadlo nezávisle na řízení provozovat přímo ze sítě. Aby během ručního provozu nedošlo při nulovém odběru k přehřátí čerpaného média, popř. čerpadla, je bezpodmínečně nutný minimální průtok (viz tabulka níže). Minimální množství u čerpadla v ručním provozu Minimální množství každého čerpadla v ručním provozu Čerpadlo Minimální odběr každého čerpadla v ručním provozu [l/h] Movitec 2B 2 Movitec 4B 4 Movitec 6B 6 Movitec 1B 11 Movitec 15B 16 Movitec 25B 28 Movitec 4B 46 Movitec 6B 61 Movitec 9B 85 Hyamat V 5

6 Příklad Otevřený vodovodní kohoutek 1 / 2 " odpovídá spotřebě cca 8 až 12 l/h. Ochrana proti chodu nasucho (dodatečné vybavení) Aby bylo zařízení chráněno před chodem nasucho, jsou k dispozici různá ochranná zařízení, vhodná pro různé podmínky instalace (viz dodatečné vybavení/příslušenství). Kontrolu nedostatku vody lze připojit digitálně nebo analogově k příslušným svorkám. Připojení k polní sběrnici (dodatečné vybavení) K dálkové kontrole všech systémových parametrů a připojení k řídicímu středisku lze zařízení v závodě volitelně vybavit modulem polní sběrnice. Materiály Přehled dostupných materiálů Konstrukční díl Materiál Těleso čerpadla Nerezová ocel Plášť Nerezová ocel Hydraulika Nerezová ocel Mechanická ucpávka Odpovídá EN Čelo Karbid křemíku Sedlo Tvrdý uhlík Elastomer EPDM Základová deska Ocel, s práškovým nástřikem / lakovaná Hydraulické provedení Rozdělovací potrubí Nerezová ocel Armatury Slitina mědi/mosazi nebo tvárná litina/epdm schválení DVGW vhodné pro pitnou vodu Nádrž Přípojka z nerezové oceli, průtoková armatura podle DIN 4875 Membrána Vhodná pro pitnou vodu Výhody výrobku Připravené k připojení díky nastavení a kontrole funkce v závodě Snadná obsluha s použitím jednoduché řídicí nabídky Bezpečný provoz díky integrovaným prvkům odolným proti korozi Vhodné pro instalace s pitnou vodou díky výrobě zařízení za přísných hygienických podmínek Energeticky optimalizace díky funkci úspory energie 6 Hyamat V

7 Pokyny k dimenzování Nastavení úkolu: Potřebný průtok 1 m 3 /h Spínací tlak 5,5 baru Požadované rezervní čerpadlo podle DIN 1988 Řešení: Hyamat V 5/211 B 1. Z tabulky Průtok v závislosti na počtu čerpadel vyplývá možný počet čerpadel 4 nebo 5 (protože je požadováno jedno rezervní čerpadlo) 2. Z tabulky Průtok v závislosti na počtu čerpadel vyplývá potřebný průtok 1 m 3 /h (4 provozní čerpadla), popř. 12,5 m 3 /h (5 provozních čerpadel) 3. Z charakteristik vyplývá Hyamat V 5/211 B (pracovní bod v blízkosti Q opt ) 15 5 US.gpm IM.gpm Qmin 2/18 1,5kW 12 2/16 1,5kW 4 1 2/14 1,1 kw 2/12 1,1 kw 3 8 H [m] /11 1,1 kw 2/1,75 kw 2/9,75 kw 2/8,55 kw 2/7,55 kw 2/6,55 kw 2/5,37 kw 2/4,37 kw 2 [ft] 1 2 2/3,37 kw 2/2,37 kw..5 Q [m 3 /h] [l/s] NPSH R [m] 1 [ft] 6 η [%].16 P [kw] [hp] Q [m 3 /h] Průtok v charakteristice vychází z jednoho provozního čerpadla: Průtok rezervního čerpadla není zahrnut do výpočtu potřebného průtoku. Průtok v závislosti na počtu čerpadel Počet provozních čerpadel S rezervním čerpadlem Průtok, uvedený v diagramu 1 Ne Průtok [Q] podle zobrazené charakteristiky 1 Ano Průtok [Q] podle zobrazené charakteristiky 2 Ne Potřebný průtok děleno 2 = průtok v charakteristice [Q] 2 Ano Potřebný průtok děleno 2 = průtok v charakteristice [Q] 3 Ne Potřebný průtok děleno 3 = průtok v charakteristice [Q] 3 Ano Potřebný průtok děleno 3 = průtok v charakteristice [Q] 4 Ne Potřebný průtok děleno 4 = průtok v charakteristice [Q] 4 Ano Potřebný průtok děleno 4 = průtok v charakteristice [Q] 5 Ne Potřebný průtok děleno 5 = průtok v charakteristice [Q] 5 Ano Potřebný průtok děleno 5 = průtok v charakteristice [Q] 6 Ne Potřebný průtok děleno 6 = průtok v charakteristice [Q] Hyamat V 7

8 Technické údaje Elektrické výkonové údaje Elektrické výkonové údaje Hyamat V s čerpadly Movitec Jmenovitý výkon každého motoru Jmenovitý proud každého motoru při 4 V Celkový instalovaný příkon [kva] Počet čerpadel (motorů) [kw] [A] B,37,94 1,3 2 2,6 3,3 3,9 23B,37,94 1,3 2 2,6 3,3 3,9 24B,37,94 1,3 2 2,6 3,3 3,9 25B,37,94 1,3 2 2,6 3,3 3,9 26B,55 1,33 1,9 2,8 3,7 4,7 5,6 27B,55 1,33 1,9 2,8 3,7 4,7 5,6 28B,55 1,33 1,9 2,8 3,7 4,7 5,6 29B,75 1,73 2,5 3,7 4,9 6,1 7,3 21B,75 1,73 2,5 3,7 4,9 6,1 7,3 211B 1,1 2,39 3,4 5,1 6,7 8, B 1,1 2,39 3,4 5,1 6,7 8, B 1,1 2,39 3,4 5,1 6,7 8, B 1,5 2,9 4,1 6,1 8,1 1,1 12,2 218B 1,5 2,9 4,1 6,1 8,1 1,1 12,2 42B,37,94 1,3 2 2,6 3,3 3,9 43B,55 1,33 1,9 2,8 3,7 4,7 5,6 44B,55 1,33 1,9 2,8 3,7 4,7 5,6 45B,75 1,73 2,5 3,7 4,9 6,1 7,3 46B 1,1 2,39 3,4 5,1 6,7 8,4 1 47B 1,1 2,39 3,4 5,1 6,7 8,4 1 48B 1,5 2,9 4,1 6,1 8,1 1,1 12,2 49B 1,5 2,9 4,1 6,1 8,1 1,1 12,2 41B 1,5 2,9 4,1 6,1 8,1 1,1 12,2 411B 2,2 4,17 5,9 8,8 11,7 14,6 17,5 412B 2,2 4,17 5,9 8,8 11,7 14,6 17,5 414B 2,2 4,17 5,9 8,8 11,7 14,6 17,5 416B 3 5,55 7,9 11,7 15,6 19,4 23,3 62B,37,94 1,3 2 2,6 3,3 3,9 63B,75 1,73 2,5 3,7 4,9 6,1 7,3 64B 1,1 2,39 3,4 5,1 6,7 8,4 1 65B 1,1 2,39 3,4 5,1 6,7 8,4 1 66B 1,5 2,9 4,1 6,1 8,1 1,1 12,2 67B 1,5 2,9 4,1 6,1 8,1 1,1 12,2 68B 2,2 4,17 5,9 8,8 11,7 14,6 17,5 69B 2,2 4,17 5,9 8,8 11,7 14,6 17,5 61B 2,2 4,17 5,9 8,8 11,7 14,6 17,5 611B 3 5,55 7,9 11,7 15,6 19,4 23,3 612B 3 5,55 7,9 11,7 15,6 19,4 23,3 614B 3 5,55 7,9 11,7 15,6 19,4 23,3 12B,75 1,73 2,5 3,7 4,9 6,1 7,3 13B 1,1 2,39 3,4 5,1 6,7 8,4 1 14B 1,5 2,9 4,1 6,1 8,1 1,1 12,2 15B 2,2 4,17 5,9 8,8 11,7 14,6 17,5 16B 2,2 4,17 5,9 8,8 11,7 14,6 17,5 17B 3 5,55 7,9 11,7 15,6 19,4 23,3 18B 3 5,55 7,9 11,7 15,6 19,4 23,3 19B 4 7,29 1,4 15,4 2,5 25,5 3,6 11B 4 7,29 1,4 15,4 2,5 25,5 3,6 111B 4 7,29 1,4 15,4 2,5 25,5 3,6 113B 5,5 1,7 14,3 21,3 28,3 35,2 42,2 152B 2,2 4,17 5,9 8,8 11,7 14,6 17,5 153B 3 5,55 7,9 11,7 15,6 19,4 23,3 8 Hyamat V

9 Hyamat V s čerpadly Movitec Jmenovitý výkon každého motoru Jmenovitý proud každého motoru při 4 V Celkový instalovaný příkon [kva] Počet čerpadel (motorů) [kw] [A] B 4 7,29 1,4 15,4 2,5 25,5 3,6 155B 5,5 1,7 14,3 21,3 28,3 35,2 42,2 156B 5,5 1,7 14,3 21,3 28,3 35,2 42,2 157B 7,5 13,6 19,3 28,7 38,2 47, B 7,5 13,6 19,3 28,7 38,2 47, B 4 7,29 1,4 15,4 2,5 25,5 3,6 253B 5,5 1,7 14,3 21,3 28,3 35,2 42,2 254B 7,5 13,6 19,3 28,7 38,2 47, B 11 19,47 27,7 41,1 54,6 68,1 81,6 256B 11 19,47 27,7 41,1 54,6 68,1 81,6 257B 15 26,7 37,9 56,4 74,9 93,4 111,9 422B 5,5 1,7 14,3 21,3 28,3 35,2 42,2 42B 7,5 13,6 19,3 28,7 38,2 47, B 11 19,47 27,7 41,1 54,6 68,1 81,6 43B 11 19,47 27,7 41,1 54,6 68,1 81,6 442B 15 26,35 37,4 55,7 73,9 92,2 11,4 44B 15 26,35 37,5 55,7 73,9 92,2 11,4 452B 18,5 33,7 47,9 71,2 94,6 117,9 141,3 45B 18,5 33,7 47,9 71,2 94,6 117,9 141,3 462B 18,5 33,7 47,9 71,2 94,6 117,9 141,3 46B 22 39,8 56,5 84,1 111,7 139,2 166,8 61B 5,5 1,7 14,3 21,3 28,3 35,2 42,2 622B 7,5 13,6 19,3 28,7 38,2 47, B 11 19,47 27,7 41,1 54,6 68,1 81,6 632B 15 26,35 37,4 55,7 73,9 92,2 11,4 63B 15 26,35 37,4 55,7 73,9 92,2 11,4 642B 18,5 33,7 47,9 71,2 94,6 117,9 141,3 64B 22 39,8 56,5 84,1 111,7 139,2 166,8 652B 22 39,8 56,5 84,1 111,7 139,2 166,8 9222B 11 2,3 28,8 42, ,1 9221B 15 26,7 37,9 56,4 74,9 93,4 111,9 922B 15 26,7 37,9 56,4 74,9 93,4 111,9 9232B 18,5 33,7 47,9 71,2 94,6 117,9 141,3 9231B 22 39,8 56,6 84,1 111,7 139,2 166,8 923B 22 39,8 56,6 84,1 111,7 139,2 166,8 Hyamat V 9

10 Druh připojení Schematické znázornění druhů připojení Přímé Nepřímé Předřazená nádrž bez tlaku ve stejné nebo Předřazená nádrž bez tlaku v nižší hladině vyšší hladině (sací režim) 2) Kontrola vstupního tlaku (viz dodatečné vybavení nebo příslušenství) Při p vst >,5 bar (min. 1 bar, DIN 1988) Plovákový spínač Tlakový spínač Sada elektrod a relé Snímač tlakové diference Sada k ochraně proti chodu nasucho pro Při p vst <,5 bar polyetylenovou předřazenou nádrž Snímač tlakové diference Snímač tlakové diference Kontrola proudění 3) Kontrola proudění 3) Plovákový spínač Sada elektrod a relé Sada k ochraně proti chodu nasucho pro polyetylenovou předřazenou nádrž Kontrola proudění 3) 2) Normálně sající čerpadla vhodná pro sací režim (technické dimenzování na vyžádání) 3) Pozor! Automatický reset není u tohoto druhu ochrany proti chodu nasucho možný! 1 Hyamat V

11 Hyamat K, V, VP; n = 29 min ¹ 2 3 US.gpm IM.gpm B 4B 6B 1B 15B 25B 4B 6B 9B [ft] H [m] Q [m 3 /h] [l/s] Hyamat V 11

12 Charakteristiky Hyamat K, V, VP se zařízením Movitec 2B Q [US.gpm] Q [IM.gpm] 14 2/18 1,5kW 12 2/16 1,5kW H [m] 2 2/14 1,1kW 2/12 1,1kW 2/11 1,1kW 2/1,75kW 2/9,75kW 2/8,55kW 2/7,55kW 2/6,55kW 2/5,37kW 2/4,37kW 2/3,37kW 2/2,37kW 3 2 H [ft] 1..5 Q [m³/h] NPSH [m] R..2 Q [l/s] Eta [%] 2 NPSH [ft] R.8 P [kw].5.1 ø8/st=1 P [hp].2..5 Q [m³/h] Hya5MT2B/.4 Průtok v charakteristice vychází z jednoho provozního čerpadla: Průtok rezervního čerpadla není zahrnut do výpočtu potřebného průtoku. Průtok pro zařízení s více čerpadly ( Strana 7) 12 Hyamat V

13 Hyamat K, V, VP se zařízením Movitec 4B Q [US.gpm] Q [IM.gpm] /16 3, kw 12 4/14 2,2kW H [m] 2 4/12 2,2kW 4/11 2,2kW 4/1 1,1kW 4/9 1,1kW 4/8 1,1kW 4/7 1,1kW 4/6 1,1kW 4/5,75kW 4/4,55kW 4/3,55kW 4/2,37kW 3 2 H [ft] 1 1 Q [m³/h] NPSH [m] R..5 Q [l/s] NPSH [ft] R 1 Eta [%].14 P [kw].1 St=1.15 P [hp].2 1 Q [m³/h] Hya5MT4B/.5 Průtok v charakteristice vychází z jednoho provozního čerpadla: Průtok rezervního čerpadla není zahrnut do výpočtu potřebného průtoku. Průtok pro zařízení s více čerpadly ( Strana 7) Hyamat V 13

14 Hyamat K, V, VP se zařízením Movitec 6B Q [US.gpm] Q [IM.gpm] 6/14 3,kW 12 6/12 3,kW /11 3,kW 6/1 2,2kW 6/9 2,2kW 6/8 2,2kW 3 6 6/7 1,5kW 6/6 1,5kW 2 4 H [m] 6/5 1,1kW 6/4 1,1kW 6/3,75kW H [ft] 1 2 6/2,37kW 2 Q [m³/h] NPSH [m] R..5 Q [l/s] NPSH [ft] R Eta [%].2 P [kw] St=1.3 P [hp]. 2 Q [m³/h] Hya5MT6B/. Průtok v charakteristice vychází z jednoho provozního čerpadla: Průtok rezervního čerpadla není zahrnut do výpočtu potřebného průtoku. Průtok pro zařízení s více čerpadly ( Strana 7) 14 Hyamat V

15 Hyamat K, V, VP se zařízením Movitec 1B Q [US.gpm] Q [IM.gpm] /13 4,kW 12 1/11 4,kW 4 1/1 4,kW 1 8 1/9 4,kW 1/8 3,kW 1/8 3,kW H [m] 2 1/6 2,2kW 1/5 2,2kW 1/5 1,5kW 1/3 1,1kW 1/2,75kW 2 H [ft] 1 5 NPSH [m] R Q [m³/h] Q [l/s] NPSH [ft] R 5 Eta [%].4 P [kw] St=1.4 P [hp]. 2 Q [m³/h] Hya5MT1B/ Průtok v charakteristice vychází z jednoho provozního čerpadla: Průtok rezervního čerpadla není zahrnut do výpočtu potřebného průtoku. Průtok pro zařízení s více čerpadly ( Strana 7) Hyamat V 15

16 Hyamat K, V, VP se zařízením Movitec 15B Q [US.gpm] Q [IM.gpm] 15/8 7,5kW 1 15/7 7,5kW 3 15/6 5,5kW 8 H [ft] 15/5 5,5kW 6 15/4 4,kW 2 H [m] 4 15/3 3,kW 15/2 2,2kW Q [m³/h] NPSH [m] R 8 2 Q [l/s] NPSH [ft] R Eta [%] 1 P [kw] St=1 1 P [hp] 5 Q [m³/h] Hya5MT15B/ Průtok v charakteristice vychází z jednoho provozního čerpadla: Průtok rezervního čerpadla není zahrnut do výpočtu potřebného průtoku. Průtok pro zařízení s více čerpadly ( Strana 7) 16 Hyamat V

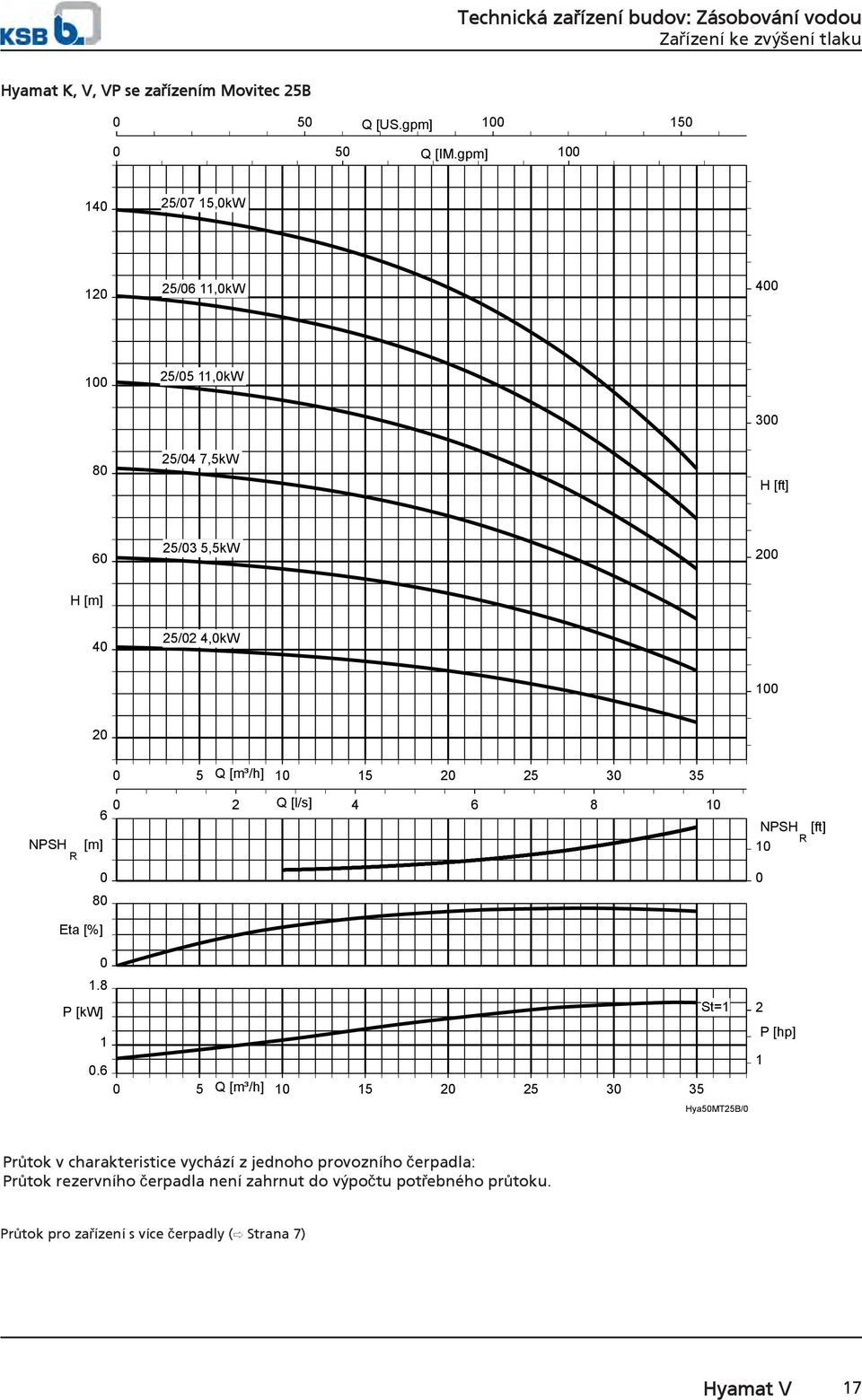

17 Hyamat K, V, VP se zařízením Movitec 25B Q [US.gpm] 5 1 Q [IM.gpm] 14 25/7 15,kW 12 25/6 11,kW /5 11,kW /4 7,5kW H [ft] 6 25/3 5,5kW 2 H [m] 4 25/2 4,kW Q [m³/h] NPSH [m] R 8 2 Q [l/s] NPSH [ft] R 1 Eta [%] 1.8 P [kw] St= Q [m³/h] Hya5MT25B/ 1 P [hp] Průtok v charakteristice vychází z jednoho provozního čerpadla: Průtok rezervního čerpadla není zahrnut do výpočtu potřebného průtoku. Průtok pro zařízení s více čerpadly ( Strana 7) Hyamat V 17

18 Hyamat K, V, VP se zařízením Movitec 4B Q [US.gpm] Q [IM.gpm] 4/6 22,kW 4/62 18,5kW /5 18,5kW 4/52 18,5 kw /4 15,kW 4/42 15,kW 4/3 11,kW 3 H [ft] 6 H [m] 4/32 11,kW 4/2 7,5kW 2 4 4/22 5,5kW Q [m³/h] NPSH [m] R 1 5 Q [l/s] NPSH [ft] R Eta [%] 3.5 P [kw] Q [m³/h] Hya5MT4B/ 4 1 P [hp] Průtok v charakteristice vychází z jednoho provozního čerpadla: Průtok rezervního čerpadla není zahrnut do výpočtu potřebného průtoku. Průtok pro zařízení s více čerpadly ( Strana 7) 18 Hyamat V

19 Hyamat K, V, VP se zařízením Movitec 6B Q [US.gpm] Q [IM.gpm] 12 6/52 22,kW 6/4 22,kW /42 18,5kW 6/3 18,5kW 6/32 15,kW 3 H [ft] 6 H [m] 6/2 11,kW 2 4 6/22 7,5kW 6/1 5,5kW Q [m³/h] NPSH [m] R 1 5 Q [l/s] NPSH [ft] R 1 Eta [%] P [kw] P [hp] 1 1 Q [m³/h] Hya5MT6B/ 2 Průtok v charakteristice vychází z jednoho provozního čerpadla: Průtok rezervního čerpadla není zahrnut do výpočtu potřebného průtoku. Průtok pro zařízení s více čerpadly ( Strana 7) Hyamat V 19

20 Hyamat K, V, VP se zařízením Movitec 9B Q [US.gpm] Q [IM.gpm] 9/3 22kW 8 7 9/31 22kW 9/32 18,5kW /2 15kW 2 5 9/21 15kW 9/22 11kW 15 4 H [m] 3 H [ft] Q [m³/h] NPSH [m] R 1 1 Q [l/s] NPSH [ft] R Eta [%] 8 P [kw] Q [m³/h] Hya5MT9B/ 1 4 P [hp] Průtok v charakteristice vychází z jednoho provozního čerpadla: Průtok rezervního čerpadla není zahrnut do výpočtu potřebného průtoku. Průtok pro zařízení s více čerpadly ( Strana 7) 2 Hyamat V

21 Rozměry a údaje o hmotnosti Rozměry zařízení H Movitec 2B, 4B, 6B, 1B = R Movitec 15B = DN 126 L L1 L2 B1 ±15 B ± Ø17 Rozměry zařízení Hyamat V s čerpadly Movitec 2B, 4B, 6B, 1B a 15B Rozměry zařízení Hyamat V s čerpadly Movitec 2B, 4B, 6B, 1B a 15B [mm] Počet čerpadel Čerpadlo B B/.. a 4B/ B/ B/ B/.. B B/.. a 4B/ B/ B/ B/.. L B/.., 4B/.. a 6B/ B/ B/.. L B/.., 4B/.. a 6B/ B/ B/.. L B/.., 4B/.. a 6B/ B/ B/.. R R 2 R 2 R 2 R 2 1 / 2 R 2 1 / 2 2B/.., 4B/.. a 6B/... R 2 R 2 1 / 2 R 2 1 / 2 R 2 1 / 2 R 3 1B/.. DN DN 8 DN 8 DN 1 DN 1 DN 15 15B/.. H B/.., 4B/.. a 6B/ B/ B/.. Barvy: Základová deska RAL 52, rozvaděč RAL 735 Hyamat V 21

22 L1 A B3 ±5 B2 ±5 H1 DN L2 L3 B1 ±1 B ± Ø12,5 Rozměry zařízení Hyamat V s čerpadly Movitec 25B, 4B, 6B a 9B A Viz rozvaděče ( Strana 23) Rozměry zařízení Hyamat V s čerpadly Movitec 25B, 4B, 6B a 9B [mm] Počet čerpadel Čerpadlo B B/ B/ B/ B/.. B B/ B/ B/ B/.. B B/ B/ B/ B/.. B B/ B/ B/ B/.. L L L DN B/ B/ B/ B/.. H B/ B/ B/ B/.. Vrtaná příruba podle EN 1921 PN Hyamat V

23 Rozměry rozvaděčů Hyamat V s čerpadly Movitec 2B, 4B, 6B, 1B a 15B [mm] Výkon každého čerpadla Počet čerpadel [kw] , ,5 3 1 Hyamat V s čerpadly Movitec 25B, 4B, 6B a 9B [mm] Výkon každého čerpadla Počet čerpadel [kw] , , , Rozměry rozvaděčů Hyamat V Rozměry rozvaděčů se týkají zařízení ve standardním provedení. Montáž nadstandardního vybavení může eventuálně vyžadovat větší rozvaděče. Hyamat V 23

24 Hmotnost Hmotnost zařízení [kg], Hmotnost rozvaděče ( ) [kg] Hyamat V /B 2../ /B 2../ /B 2../ /B 2../ /B 2../ /B 4../ /B 4../ /B 4../ /B 4../ /B 4../ /B 6../ /B 6../ /B 6../ /B 6../ /B 6../ /B 1../ /B 1../ /B 1../ (172) 5/B 1../ (173) 6/B 1../ /B 15../ /B 15../ /B 15../ /B 15../ (172) (172) (172) (172) 6/B 15../ (173) (173) (173) (173) 2/B 25../ /B 25../ /B 25../ /B 25../ (172) (172) (25) (25) (25) 6/B 25../ (173) (173) (26) (26) (26) 2/B 4../ (177) (177) (177) (177) 3/B 4../ (18) (18) (18) (18) 4/B 4../ (213) (213) (213) (213) 5/B 4../ (172) (172) (25) (25) (25) (25) (216) (216) (216) (216) 6/B 4../ (173) (173) (26) (26) (26) (26) (219) (219) (219) (219) 2/B 6../ (177) (177) (177) 3/B 6../ (18) (18) (18) 4/B 6../ (213) (213) (213) 5/B 6../ (172) (172) (25) (25) (25) (216) (216) (216) 6/B 6../ (173) (173) (26) (26) (26) (219) (219) (219) 2/B 9/ (177 (177) (177) 3/B 9/ (18) (18) (18) 4/B 9/ (213) (213) (213) 5/B 9/ (25) (25) (25) (216) (216) (216) 6/B 9/ (26) 2257 (26) 2257 (26) 2419 (219) 2635 (219) 2635 (219) Rozsah dodávky Podle provedení jsou součástmi dodávky následující položky: Dvě až šest vertikálních vysokotlakých odstředivých čerpadel (standardní čerpadla) Movitec 2B, 4B, 6B, 1B a 15B s oválnou/kulatou přírubou Movitec 25B, 4B, 6B a 9B s kulatou přírubou Hydraulické komponenty z nerezové oceli / mosazi 24 Hyamat V

25 Každé čerpadlo má jednu zábranu zpětného toku a uzavírací armatury Membránová tlaková nádoba na výtlačné straně jako regulační nádržka, schválená pro pitnou vodu Tlakový převodník na straně výstupního tlaku Indikace tlaku pomocí manometru Ocelová základní deska s práškovým nástřikem / nánosem epoxidové pryskyřice Čerpadla s tlumičem kmitů namontovaná na základové desce, velikosti 2B, 4B, 6B, 1B a 15B s výškově nastavitelnými podpěrami a pryžovou vložkou (volně přiložená), velikosti 25B, 4B, 6B a 9B Elektrický spínač Elektrický spínač IP54 Řídicí a kontrolní zařízení čerpadla Grafický displej s ovládacími tlačítky Kontrolka LED připravenosti k provozu a závady zařízení ke snížení tlaku Servisní rozhraní k připojení počítače Měnič řídicího napětí Motorový jistič pro každé čerpadlo Uzavíratelný hlavní vypínač (spínač pro opravu) Svorky s označením všech přípojek Schéma zapojení a seznam elektrických součástí Připojení analogové nebo digitální ochrany proti chodu nasucho Externí připojení ZAP / VYP Hyamat V 25

26 Příslušenství Dodatečné/nadstandardní vybavení (č. E) se dodává smontované s agregátem Příslušenství (č. mat.) se dodává volně Ochrana proti chodu nasucho Č. dílu Označení dílu Doplňkové/ nadstandardní vybavení 8145 Ochrana proti chodu nasucho plovákovým spínačem Namontová no ve výrobě Číslo materiálu Volně přiloženo Číslo materiálu se závažím, šroubení PG Délka kabelu: 5 m [kg] Hyamat K Hyamat V 1 m ,5 2 m ,8 Speciální délky na zvláštní objednávku 8145 Ochrana proti chodu nasucho Plovákový spínač s přípojným vedením typu H7 RN F 3x1 mm² pro kontrolu nedostatku vody ve spojení s rezervoárem v místě montáže Délka kabelu: 5 m ,1 1 m ,5 2 m Rozsah dodávky: Plovákový spínač s přípojným vedením 8145 Ochrana proti chodu nasucho Plovákový spínač s připojovacím kabelem typu H7RNF 3x1 mm² pro kontrolu nedostatku vody ve spojení s rezervoárem v místě montáže Délka kabelu: 3 m ,5 5 m ,8 1 m ,3 15 m ,8 2 m ,4 25 m ,9 3 m ,4 Rozsah dodávky: Plovákový spínač s připojovacím kabelem 5911 Závaží pro nastavení výšky hladiny pro plovákový spínač ,2 Rozsah dodávky: Závaží s upevňovacími díly Hyamat VP/SVP 8145 Jako ochrana proti chodu nasucho sada elektrod s vyhodnocováním Délka kabelu k sondě 1,5 m bez připojení do rozvaděče, namontováno ve výrobě (E42) Relé Při dodatečné montáži je třeba zkontrolovat, zda je v rozvaděči dostatek místa k umístění potřebného vyhodnocovacího relé elektrod (potřeba místa: 1 U) Sonda včetně skříňky rozhraní s upevněním na zásobovací nádrži 1, , ,9 (signální kabel není součástí dodávky) 693 Ochrana proti chodu nasucho (vstupní tlak >1 bar) přes tlakový spínač, díl, který přichází do kontaktu s médiem (membrána) z neoprenu Pro zařízení s Movitec 2B, 4B, 6B, 1B, 15B (E4) 1, Pro zařízení s čerpadly Movitec 25B, 4B, 6B, 9B (E41) 1, Pro zařízení s Movitec 2B, 4B, 6B, 1B, 15B ,2 Pro zařízení s čerpadly Movitec 25B, 4B, 6B, 9B ,2 26 Hyamat V

27 Č. dílu Označení dílu Doplňkové/ nadstandardní vybavení Namontová no ve výrobě Číslo materiálu Rozsah dodávky: Tlakový spínač 1 bar Manometr 1 bar Tkus, dvojité šroubení Schéma zapojení 693 Ochrana proti chodu nasucho (vstupní tlak,5 bar) přes tlakový převodník, díly, které přicházejí do kontaktu s médiem, z Pro zařízení s Movitec 2B, 4B, 6B, 1B, 15B (E461) Pro zařízení s čerpadly Movitec 25B, 4B, 6B, 9B (E46) Volně přiloženo Číslo materiálu [kg] Hyamat K Hyamat V Hyamat VP/SVP 1,2 1,2 Pro zařízení s Movitec 2B, 4B, 6B, 1B, 15B ,2 Pro zařízení s čerpadly Movitec 25B, 4B, 6B, 9B ,2 Rozsah dodávky: Tlakový převodník 1 bar / 4 2 ma Manometr 1 1,5 bar Tkus, dvojité šroubení Schéma zapojení 693 Ochrana proti chodu nasucho (vstupní tlak >,5 bar) přes tlakový převodník, díly, které přicházejí do kontaktu s médiem, z Pro zařízení s Movitec 2B, 4B, 6B, 1B, 15B (E41) 1, Pro zařízení s čerpadly Movitec 25B, 4B, 6B, 9B (E411) 1, Pro zařízení s Movitec 2B, 4B, 6B, 1B, 15B ,5 Pro zařízení s čerpadly Movitec 25B, 4B, 6B, 9B ,5 Rozsah dodávky: Tlakový převodník 1 bar, 4 2 ma Manometr 1 bar Tkus, dvojité šroubení Schéma zapojení 8216 Ochrana proti chodu nasucho pro sací režim (kontrola proudění) Zařízení vypne, když na straně sání nezjistí proudění a současně tlak na výtlačné straně klesne pod nastavitelnou hodnotu. (E841) ,3 Pozor: Automatický reset není u tohoto druhu ochrany proti chodu nasucho možný! 693 Ochrana proti chodu nasucho pro Hyamat K/V/VP v provedení z ušlechtilé oceli C1 nebo C2 (Vstupní tlak >1 bar) přes tlakový spínač, díl, který přichází do kontaktu s médiem (membrána) z neoprenu Pro zařízení s Movitec 2B, 4B, 6B, 1B, 15B (E43) 1, Pro zařízení s čerpadly Movitec 25B, 4B, 6B, 9B (E431) 1, Pro zařízení s Movitec 2B, 4B, 6B, 1B, 15B ,2 Pro zařízení s čerpadly Movitec 25B, 4B, 6B, 9B ,2 Rozsah dodávky: Tlakový spínač 1 bar Manometr 1 bar Tkus, dvojité šroubení Schéma zapojení 693 Ochrana proti chodu nasucho pro Hyamat K/V/VP v provedení z ušlechtilé oceli C1 nebo C2 (Vstupní tlak >1 bar) přes tlakový převodník, díly, které přicházejí do kontaktu s médiem, z V4A Hyamat V 27

28 Č. dílu Označení dílu Doplňkové/ nadstandardní vybavení Pro zařízení s Movitec 2B, 4B, 6B, 1B, 15B Pro zařízení s čerpadly Movitec 25B, 4B, 6B, 9B Namontová no ve výrobě Číslo materiálu (E432) (E433) Volně přiloženo Číslo materiálu [kg] Hyamat K Hyamat V Hyamat VP/SVP 1,2 1,2 Pro zařízení s Movitec 2B, 4B, 6B, 1B, 15B Pro zařízení s čerpadly Movitec 25B, 4B, 6B, 9B Rozsah dodávky: Tlakový převodník 1 bar / 4 2 ma Manometr 1 bar Tkus, dvojité šroubení Schéma zapojení Redukční ventil tlaku Redukční ventil tlaku Č. dílu Velikost Typ Honeywell Vstupní tlak max. Výstupní tlak Číslo [bar] [bar] materiálu 697 R 1 D6 F...A 25 1, ,4 697 R 1 D6 FN...B 25, ,4 697 R 1¼ D6 F...A 25 1, R 1¼ D6 FN...B 25, ,8 697 R 2 D6 F...A 25 1, ,5 697 R 2 D6 FN...B 25, ,6 697 DN 65 D15S65A 16 1,5 6, ,2 697 DN 65 D15 NP 16, DN 8 D15S8A 16 1,5 6, ,5 697 DN 8 D15 NP 16, DN 1 D15S1A 16 1,5 6, DN 1 D15 NP 16, ,5 697 DN 15 D15 P 16 1, DN 15 D15 NP 16, DN 2 D15 P 16 1, DN 2 D15 NP 16, [kg] Hyamat K Hyamat V Hyamat VP/SVP Příruby s vrtáním podle PN 16, DIN Hyamat V

29 Diagram pro výběr redukčních ventilů tlaku Stlačený vzduch Rychlost průtoku [m/s] Voda Průtočné množství [m 3 /h] Průtočné Průtočné množství množství [l/min] V [l/min] Kompenzátory k tlumení vibrací Kompenzátory PN 1 Č. dílu Označení dílu Číslo materiálu [kg] Možnost připojení typu 5 Kompenzátory PN 1 13 DN 4 s kombinovanou přírubou PN 1/16 Typ 5 se schválením KTW ,4 4xØ18 DN 65 s kombinovanou přírubou PN 1/16 Typ 5 se schválením KTW ,6 DN 8 s kombinovanou přírubou PN 1/16 Typ 5 se schválením KTW ,7 Ø145 Ø185 Hyamat K Hyamat V Hyamat VP/SVP Závitová příruba R 1½ (vnitřní závit) se šrouby a podložkami Vhodná pro kompenzátor DN 4, typ 49 Závitová příruba R 2 (vnitřní závit) se šrouby a podložkami Vhodná pro kompenzátor DN 5, typ 5 Závitová příruba R 2½ (vnitřní závit) se šrouby a podložkami Vhodná pro kompenzátor DN 65, typ 49 Závitová příruba R 3 (vnitřní závit) se šrouby a podložkami Vhodná pro kompenzátor DN 8, typ 49 Mat. žárově pozinkovaná ocel Mat Mat. žárově pozinkovaná ocel Mat Mat. žárově pozinkovaná ocel Mat Mat. žárově pozinkovaná ocel Mat Hyamat V 29

30 Kompenzátory PN 16 Typ 49 modrý, Provedení C s integrovaným omezovačem délky se schválením pro pitnou vodu Spolkového zdravotního úřadu z r Č. dílu Velikost b h l DN k d2 Materiál Číslo materiálu [kg] Hyamat K Hyamat V Hyamat VP/SVP l d2 Øk Øb h DN DN DN x M16 Pryž, žárově ,8 718 DN x M16 pozinkovaná ocel DN x M DN x M ,5 718 DN x M ,6 718 DN x M ,4 718 DN x M Hyamat V

31 Membránová tlaková nádoba ocel Provozní tlak až 16 bar Provozní teplota 7 C Manometr Plnicí ventil Hrdlo pro vypouštění Výměnná membrána DIN 487, díl 3, vhodná pro pitnou vodu podle doporučení KTW, kategorie C Nádrž s vnitřním práškovým nástřikem podle KTW, kategorie C Přípojné potrubí s povrchovou úpravou s termoplastickými nátěrovými hmotami, vhodné pro pitnou vodu podle doporučení KTW, kategorie C Antikorozní nátěr vnější, zelený RAL 618 Nádrž s dusíkem předtlakovaná na 4 bar (není uvedeno na typovém štítku) Zvětšení přípojky DN 8/1 na vyžádání Ø Ø H±2 H±2 DN C±15 DN X±2 X±2 C± /3 Fig. 1 Fig. 2 Membránová tlaková nádoba ocel Č. dílu Označení dílu Číslo Typ Užitečný objem [l] 591 Membránová expanzní nádoba, přípojka Duo, PN 1 Obr. 1 Obr. 2 DN materiál u 8 l l l l l l l l Membránová expanzní nádoba, přípojka Duo, PN 16 8 l l l l l l l l Hlásič prasknutí membrány (od nádoby typu 6) [kg] Hyamat K Hyamat V Hyamat VP/SVP Hyamat V 31

32 Připojení nádrží Duo u velkých množství Podle DIN 4875 je použití nádrží Duo předepsáno u pitné vody. Pro větší průtoková množství jsou na vyžádání k dispozici zdokumentované nádrže s většími průměry přípojek. Δp [mbar] 1 DN 5 DN 65 DN :115 2x DN 65 DN 1 2x DN 8 DN 125 2x DN 1 DN 15 Příklad instalace a připojení u větších množství (na sací straně) Q [m 3 /h] 1954:116 Pro nádrže 3, 4, 5, 8 a 1, zdokumentováno DN 5 Δp [mbar] 1 9 DN 65 DN 8 DN Q [m 3 /h] 1954:117 Pro nádrže 11, zdokumentováno DN 65 Příklady instalace a připojení Při větších množstvích lze na výtlačné straně instalovat menší nádrže s malými jmenovitými světlostmi připojení v obtoku. ~DN 5 ~DN :114 Na sací straně není obtok možný. Aby se mohla prosadit větší množství, musejí být nádrže zapojeny paralelně. 32 Hyamat V

33 Přechodky Č. dílu Označení dílu Číslo materiálu 825 Prodloužení 2½" DN 8 [kg] Hyamat ,4 DN 8 Rp 2 1 / 2 IG z k připojení Hyamat na větší potrubí 825 DN 65 Rp 2 1 / 2 IG Spojovací díl 2½" Spojka Victaulic DN 65 z k připojení Hyamat na vedení Victaulic ,4 Zásobovací nádrž s příslušenstvím Zásobovací nádrž Č. dílu Celkový objem [l] Užitečný objem [l] Přípojka přítoku Přípojka odběru Č. mat. [kg] Zásobovací nádrž s volným výtokem podle DIN EN 1717 a DIN EN 1377, pod atmosférickým tlakem, z polyetylenu, zdravotně nezávadný výrobek ve smyslu potravinového zákona, max. provozní teplota 5 C, k použití pro přímé připojení na veřejné vodovodní sítě. S revizním víkem (ø = 28 mm do 54 l, ø = 6 mm od 8 l užitečného objemu), vypouštěcí zátka a ochranné krytky. Provedení nádrže podle DIN EN 1717 a DIN EN 1377 Tvar nádrže do 54 l užitečného objemu kulatý, od 8 l užitečného objemu obdélníkový, přepad na čelní straně. Ke kompletaci je potřeba přívodní sada a sada k ochraně proti chodu nasucho R 1 DN R 1½ DN R 1½ DN x R 2 DN R 1½ DN x R 2 DN x R 2 DN x R 2 DN DN 8 DN DN 1 DN Uzavřená zásobovací nádrž, pod atmosférickým tlakem z polyetylenu, zdravotně nezávadný výrobek ve smyslu potravinového zákona, max. provozní teplota 5 C, k použití pro přímé připojení na veřejné vodovodní sítě. S revizním víkem (ø = 28 mm do 5 l, ø = 6 mm od 8 l užitečného objemu), vypouštěcí zátka a ochranné krytky. Provedení nádrže podle DIN 1988 Tvar nádrže do 5 l užitečného objemu kulatý, od 8 l užitečného objemu obdélníkový Ke kompletaci je potřeba přívodní sada a sada k ochraně proti chodu nasucho R 1 DN R 1½ DN R 1½ DN x R 2 DN x R 2 DN x R 2 DN x R 2 DN DN 8 DN DN 1 DN Hyamat V 33

34 Příslušenství Č. dílu Označení dílu Připojení Č. mat. [kg] 8142 a 741 Přívodní sada k plovákovému ventilu pro instalace pitné vody R ,5 Rozsah dodávky: plovákový ventil, kulový ventil a ploché těsnění vhodné pro R 1½ ,5 pitnou vodu R ,2 741 Přívodní sada k membránovému ventilu Rozsah dodávky: plovákový a pilotní ventil k ovládání, minimální vstupní tlak:,8 bar (pro polyetylenovou předřazenou nádrž s užitečným objemem 15 nebo 2 l) s montážním výkresem V případě vstupního tlaku vyššího než 5 bar se musí do přívodního potrubí namontovat redukční ventil Uzavírací ventil BOACompact EKB DVGW DN DN DN DN Elektromagnetický ventil, 24 V AC/DC Elektromagnetický ventil ½" (kv = 3,6 m³/h) ,4 Elektromagnetický ventil 1" (kv = 11 m³/h) ,8 Elektromagnetický ventil 1½" (kv = 3 m³/h) Proplachovací zařízení pro přívodní sadu obsahující elektromagnetický ventil a digitální spínací hodiny s cca 2,5 m dlouhým přípojným kabelem s vidlicí s ochranným kontaktem (není vhodné pro demineralizovanou vodu) Elektromagnetický ventil ½" (kv = 3,6 m³/h) ,5 Elektromagnetický ventil 1" (kv = 11 m³/h) Elektromagnetický ventil 1½" (kv = 3 m³/h) ,5 Diagram pro výběr magnetických ventilů Diagram pro určení přívodních ventilů / 2 7 Q [m 3 /h] 6 5 2x 2 5 Q [m 3 /h] Q [m 3 /h] / / DN 1 DN p vor [bar] Příklad: Vstupní tlak p vst = 2 bar Průtok Q = 35 m 3 /h p vor [bar] p vor [bar] Příklad: Průtok Q = 2 m 3 /h Vstupní tlak p vst = 2 bar Zvolen: magnetický ventil 1 1 / 2 Výsledek: plovákový ventil 1 1 / 2 Vhodná nádrž: celkový objem 6 l 34 Hyamat V

35 Instalační materiál Č. dílu Označení dílu L IG AG Ohebná hadice PN 1, R 1, L = 3 mm (bez schválení pro pitnou vodu) Ohebná hadice PN 1, R R 1 ¼, L = 3 mm (se schválením pro pitnou vodu) Ohebná hadice PN 1, R 1 ½, L = 35 mm (se schválením pro pitnou vodu) Pro vyrovnání posunu při montáži nebo pro flexibilní připojení zařízení. Doplňkové/ nadstandard ní vybavení Č. mat. [kg] Hyamat K Hyamat V Hyamat VP/ SVP , , Rozměry polyetylenové zásobovací nádrže Rozměry polyetylenové zásobovací nádrže podle DIN 1988 [mm] L 2 ØL 1 D 1 H 1 H 3 H 2 Z D E E A D A 195:121/3 45 Užitný objem 15 5 litrů Připojovací příruby podle DIN 2642, vrtané podle DIN 2533 Hyamat V 35

36 1 Y B 2 B 1 Y L 2 L H 2 Z 8 H 1 5 E A D Z D Z D 1 D 2 H 3 1 D E D A 195:113/4 Fig. A 6 Užitný objem 8, 1, 15, 2 litrů 9 B 2 L 2 Y B 1 D Z Y 11 L D 1 D 1 H 2 5 A E H 1 H 3 Z D E DA 195:114/5 6 1 Fig. B Užitný objem 15 a 2 litrů 1 Přívodní sada k plovákovému ventilu 2 Větrací a odvzdušňovací otvor s jemným sítkem 3 Přepad 4 Sada k ochraně proti chodu nasucho (příslušenství) 5 Odtok k zařízení ke zvýšení tlaku 6 Vypouštění 7 Plovákový ventil 8 Kulový ventil 9 Přívodní sada k membránovému ventilu (příslušenství) 1 Uzavírací ventil (příslušenství) 11 Membránový ventil 12 Pilotní ventil k membránovému ventilu 36 Hyamat V

37 Rozměry polyetylenové zásobovací nádrže podle DIN 1988 [mm] Rozměry [mm] Užitný objem Celkový objem L 1 L 2 4) B 1 B 2 H 1 H 2 H 3 D 1 D Z D A D E Z A E Y Obr. [l] [l] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 15 3 Ø Ø G 2 G 1 DN 5 G A 3 6 Ø8 145 Ø DN 8 G 1 1 / 2 DN 5 G A 5 75 Ø8 145 Ø DN 8 G 1 1 / 2 DN 5 G A x DN 1 2x G 2 DN 8 G 1 1 / A x DN 1 2x G 2 DN 8 G 1 1 / A x DN 1 2x G 2 DN 1 G 1 1 / A x DN 1 2x G 2 DN 125 G 1 1 / A x DN 1 DN 8 DN 1 G 1 1 / B x DN 1 DN 1 DN 125 G 1 1 / B Rozměry polyetylenové zásobovací nádrže s volným výtokem podle DIN EN 1717/DIN EN 1377 A A B 1 3 L H 3 H 2 H 1 ØD 1 U Z D Z D E Fig. A D A 5 ØL 1 E A A 45 A Užitný objem 15 až 6 litrů 4) Přívodní sada k uzavíracímu ventilu zahrnuta Hyamat V 37

38 B 2 B 1 1 L 2 L 1 D Z D Z 3 Y Y D H 2 H 3 Z 8 7 H D E D A 4 Fig. B Užitný objem 8, 1, 15 a 2 litrů 1 B 2 B 1 L 2 L 1 D Z D 1 H 3 H Z 125 H D E 5 D A E A Fig. C Užitný objem 15 a 2 litrů Rozměry [mm] Užitný objem Celkový objem L 1 L 2 5) B 1 B 2 B 3 H 1 H 2 H 3 D 1 D Z D A D E Z A E U Y Obr. [l] [l] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 15 3 Ø G 1 DN 5 G A 3 6 Ø G 1 1 / 2 DN 5 G A Ø G 1 1 / 2 DN 5 G A 6 85 Ø G 1 1 / 2 DN 5 G A x DN 11 2x G 2 DN 8 G 1 1 / B x DN 11 2x G 2 DN 8 G 1 1 / B 5) Přívodní sada k uzavíracímu ventilu zahrnuta 38 Hyamat V

39 Užitný objem Celkový objem L 1 L 2 5) B 1 B 2 B 3 H 1 H 2 H 3 D 1 D Z D A D E Z A E U Y Obr. [l] [l] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] x DN 11 2x G 2 DN 1 G 1 1 / B x DN 11 2x G 2 DN 125 G 1 1 / B x DN 11 DN 8 DN 1 G 1 1 / C x DN 11 DN 1 DN 125 G 1 1 / C Instalační součásti pro Hyamat Instalační příslušenství Č. dílu Označení dílu Doplňkové/ nadstandardní vybavení Příslušenství Č. mat. [kg] Hyamat K Hyamat V Hyamat VP/SVP 182 Sada patek pro nerovné základy jako vyrovnání výšky pro zařízení s Movitec 2B / 4B / 6B / 1B / 15B Rozsah dodávky: 4 patky včetně upevnění (2 čerpadla) 6 patek včetně upevnění (3 6 čerpadel) 68 Úplné obložení pro zařízení s čerpadly Movitec 2B / 4B / 6B / 1B / 15B Ochrana před nečistotami atraktivní design Tichý provoz, cca db(a) Provedení: pro 2 čerpadla typu Movitec 2B / 4B / 6B E pro 3 čerpadla typu Movitec 2B / 4B / 6B nebo 2 čerpadla typu E Movitec 1B / 15B pro 4 čerpadla typu Movitec 2B / 4B / 6B nebo 3 čerpadla typu E Movitec 1B / 15B pro 5 čerpadel typu Movitec 2B / 4B / 6B nebo 4 čerpadla typu E Movitec 1B / 15B pro 6 čerpadel typu Movitec 2B / 4B / 6B nebo 5 čerpadel typu E Movitec 1B / 15B pro 6 čerpadel typu Movitec 1B / 15B (nelze použít pro HyaEco E a Hyamat VP) 68 Úplné obložení pro zařízení s čerpadly Movitec 25B / 4B / 6B Ochrana před nečistotami atraktivní design Snížení hlučnosti Provedení do 7,5 kw se 2 čerpadly E se 3 čerpadly E se 4 čerpadly E se 5 čerpadly E se 6 čerpadly E Provedení do 15 kw se 2 čerpadly E se 3 čerpadly E se 4 čerpadly E se 5 čerpadly E se 6 čerpadly E ) Přívodní sada k uzavíracímu ventilu zahrnuta Hyamat V 39

40 Základové desky z nerezové oceli Č. dílu Označení dílu 2x Hyamat x Hyamat x Hyamat x Hyamat x Hyamat x Hyamat x Hyamat x Hyamat x Hyamat x Hyamat x Hyamat x Hyamat x Hyamat x Hyamat x Hyamat Č. mat. 89 Základové desky z ušlechtilé oceli pro zařízení ke zvýšení tlaku s Movitec 2B, 4B, 6B, 1B, 15B Rozměr základové desky: [mm] 75 x 6 x 6 98 x 6 x x 6 x x 6 x x 6 x x 6 x 6 89 Základové desky z ušlechtilé oceli pro zařízení ke zvýšení tlaku s čerpadly Movitec 25B, 4B, 6B, 9B Rozměr základové desky: [mm] 12 x 6 x x 6 x x 6 x x 6 x x 6 x Elektrické příslušenství lze přiložit volně Č. dílu Označení dílu Číslo materiálu Alarmový spínač AS, AS 2 a AS 4 S vypínačem, piezokeramickým signálním hlásičem, 85 db(a) s odstupem 1 m a 4,1 khz, zelenou provozní kontrolkou Plastový kryt IP 2, 14 x 8 x 57 mm, lze používat jako plovákový spínač kontaktního čidla, čidlo vlhkosti F1 (pol. E64), kontaktní čidlo alarmu M1 nebo signální relé řízení E5 AS Závislé na síti [kg] Hyamat K Hyamat V Hyamat VP/SVP ,5 E51 AS 2 Závislé na síti s beznapěťovým signálním kontaktem ,5 E52 AS 4 Nezávislé na síti s beznapěťovým signálním kontaktem / nárazovým dobíjením akumulátoru a samonabíjecím napájecím zdrojem (pro 5 hodin provozu při výpadku sítě) ,5 4 Hyamat V

41 Č. dílu Označení dílu Číslo materiálu E53 E64 E7 O45 E71 Alarmový spínač AS 5, nezávislý na síti, se samonabíjecím napájecím zdrojem pro 1 hodin provozu při výpadku sítě, se síťovou kontrolkou, poruchovou kontrolkou, vypínačem klaksonu, beznapěťovým kontaktem pro ovládání velína, připravené k připojení s 1,8 m elektrického připojovacího kabelu a vidlicí. Těleso ISO IP 41, 19 x 165 x 75 mm, lze používat jako plovákový spínač kontaktního čidla (pol. E6). Klakson, viz příslušenství E V ~/12 V = 5 VA Čidlo vlhkosti F1 s kabelem o délce 3 m pro alarmové spínače AS, AS 2, AS 4 Výstraha před vodou již při hladině vody 1 mm (!) díky instalaci snímače na výtoku zásobovací nádrže na podlahu v ohrožené oblasti. Klakson vhodný pro vnitřní i venkovní montáž, upevňuje se chráněný před přímým deštěm, krytí IP V DC, 15 db(a), 1,2 W Použití v kombinaci s AS 5 Plastové těleso ((ŠxVxH) 82 x 55 x 16,5 mm) IP65, jako montážní pomůcka pro zábleskové světlo, k montáži na stěnu Použití v kombinaci s AS 5 [kg] Hyamat K Hyamat V Hyamat VP/SVP , , , ,2 (ŠxVxH): 82 x 55 x 16,5 mm Kombinovaný alarm (žlutý světelný maják a piezoelektrický bzučák 92 db), 12 V DC, ,1 12 ma, IP65 E72 Světlený maják žlutý, 12 V DC, 195 ma, IP65 Krytí IP65 Použití v kombinaci s AS ,3 E73 O14 Balíček servisního softwaru automatizace zákaznická verze ,4 obsahuje CD s návodem, parametrizační kabel (RS232 MiniUSB) pro Windows XP, rozhraní RS232 Parametrizační kabel RS ,2 Konvertor rozhraní USBRS ,1 Hardwarový klíč ,7 Přípojnice pro vyrovnání potenciálů ,4 k vytvoření pomocného vyrovnání potenciálů na místě podle VDE1, části 41 k montáži na stěnu nebo zařízení vedle spínače Hyamat V 41
