2 Zvolte si to nejlepší spojení do budoucnosti: ULTRAHEAT UH 50 Měření tepla pomocí ultrazvukové technologie je v systémech centralizovaného zásobování teplem ale i v mnoha dalších oborech jedinečný způsob měření. Výsledkem je nejvyšší přesnost, nulové náklady na údržbu a stabilní parametry měření po mnoho let. K tomuto vývoji přispěla rozhodujícím způsobem i společnost Landis+Gyr, která z ultrazvukové technologie učinila trend pro měřiče tepla a chladu. Abychom byli připraveni na budoucí požadavky trhu, pokračovali jsme ve vývoji stávající generace měřičů tepla a vyvinuli jsme skvěle fungující kombinaci s ultrazvukovým měřičem ULTRAHEAT UH 50. Ten spojuje inovaci, špičkovou technologii a spolehlivost. Stručně řečeno: stane se vaším spolehlivým spojením do budoucnosti.

3 Dostupný pro všechny aplikace Měřič tepla ULTRAHEAT UH 50 je navržen pro nejrůznější způsoby měření tepla: splňuje všechny zvláštní požadavky na dálkové vytápění, místní vytápění i instalace v budovách a rodinných domcích. Ať už pro samostatnou budovu, bytový dům nebo zákazníka se zvláštním tarifem rozměry a rozsah použití přístroje ULTRAHEAT UH 50 jsou vždy vhodné. Modulárnost a flexibilita individuálních softwarových nastavení umožňují ideální přizpůsobení vašim požadavkům a účelu použití. Přístroj ULTRAHEAT UH 50 je dodáván jako měřič tepla, měřič kondenzátu, kombinovaný měřič chladu/tepla a ve verzi ULTRACOLD pro chladicí zařízení.

4 Ať směřujete kamkoli: ULTRAHEAT UH 50 vás tam dopraví Přesná znalost potřeb trhu nyní i v budoucnu: to je základní princip při vývoji našich výrobků. V době deregulovaných, liberalizovaných a stále globálnějších trhů ustavičně vzrůstá význam průhlednosti nákladů. Přístrojem ULTRAHEAT UH 50 jsme vyvinuli měřič tepla, který minimalizuje vaše počáteční i provozní náklady. A který přináší optimalizaci a ochranu vašich investic. [ Funkce a vlastnosti Ë Přesný a robustní Ë Paralelní komunikace, možnost dvou komunikačních modulů najednou Ë Jednoduché ovládání dvěma tlačítky Ë Datalogger zvolených dat pro monitorování Ë Podrobný provozní deník (Logbook) Ë Nevyžaduje uklidňující úseky potrubí Ë Celokovová měřicí trubice odolná proti znečištění (DuraSurface)

5

6

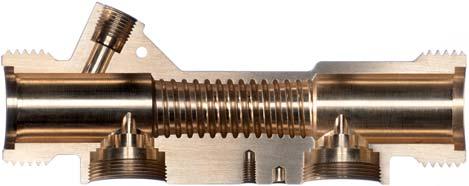

7 Nízké počáteční i provozní náklady Vaše provozní náklady budou minimální díky použití komponentů odolných proti opotřebení, automatické vlastní diagnostice a detekci chyb i jednoduchému ovládání počítadla. Jednoduchá a rychlá montáž zajišťuje také nízké náklady na instalaci. Malá tlaková ztráta snižuje náklady na čerpací práci, a tím i spotřebu energie. Zamezení ztrát způsobených nedoměřením Použití ultrazvukové technologie zajišťuje spolehlivé měření i velmi malých průtoků. Protože přístroje měří zároveň stabilně a velmi přesně, nedochází k nedoměřování energie. Minimální investiční náklady a optimální zúročení investic Použití modulů plug-and-play (nevyžadujících nastavení) jako komunikačního rozhraní, flexibilita dvojice komunikačních modulů v jednom měřiči a otevřenost pro komunikační řešení ostatních výrobců přináší optimální ochranu investic. K nízkým investičním nákladům přispívá i pevná robustní konstrukce založená na komponentech odolných proti opotřebení. Nejsou vyžadovány žádné uklidňující úseky potrubí. Výsledkem je úspora místa a nákladů. DuraSurface přesnost měření Díky použití DuraSurface zavádíme nové standardy stability měření. Pro tento účel jsou měřiče průtoku do qp 2,5 vybaveny speciálním vnitřním povrchem. Technologie DuraSurface zajišťuje odfiltrování interferujících odrazů v měřicím kanálu již na začátku procesu. Měřič je díky tomu odolnější proti usazování nečistot. Tato do budoucna směřující inovace zajišťuje přesnost měření a bezúdržbový provoz na mnoho let dopředu. Vnitřní profil DuraSurface

8 Potřebujete flexibilní připojení na sběr dat? ULTRAHEAT UH 50 je nabízí ULTRAHEAT UH 50 vám umožní odečet údajů i integraci do nejrůznějších systémů. S datovou sběrnicí M-BUS, impulsně nebo bezdrátově nabízíme vám bohatý sortiment komunikačních modulů. Všechny moduly mohou být v zásadě jednoduše dodatečně osazeny nebo zaměněny bez přerušení provozu. Každý měřič má možnost připojení až dvou komunikačních modulů. [ Otevřenost pro budoucnost Ë Ë Ë Ë Impulsní modul M-bus modul Modul s proudovou smyčkou Analogový modul Ë Radiové moduly Modulární konstrukce umožní integraci nových typů komunikace v budoucnu.

9 Konstrukce pro všechny druhy použití Ať jsou vaše požadavky v oblasti dálkového vytápění, místního vytápění nebo instalací v budovách jakékoli: ULTRAHEAT UH 50 nabízí ucelený rozsah funkcí. Mezi ně patří: Tarifní rejstřík: sazby lze individuálně přizpůsobovat Různé tarifní funkce měřiče ULTRAHEAT UH 50 umožňují přizpůsobení individuálním strukturám sazeb. Pro energii, průtok a teplotu přívodního i vratného potrubí můžete nastavit sazby až se třemi prahovými hodnotami. Možný je také systém se 2 sazbami nebo dálkové ovládání prostřednictvím sběrnice M-bus. Použitím tarifních funkcí lze stimulovat optimalizaci v sítích dálkového vytápění. Stručně řečeno: flexibilita tarifních funkcí Vám splní každé přání týkající se strukturování cen tepla v závislosti na sazbách. Rozšířená paměť: informace o efektivitě nákladů Průkazná maxima poskytují například informace o provozních parametrech topné soustavy, na které byla navržena. UH 50 zaznamenává například maxima hodnot průtoku, energie a teploty v přívodním i ve vratném potrubí, a to jako absolutní maximum během životnosti přístroje tak i pro každý z osmnácti uložených měsíců. Vlastní diagnostika přináší lepší ochranu Sada bezpečnostních funkcí umožňuje včasnou detekci neoprávněných zásahů a možných problémů v systému. ULTRAHEAT UH 50 například také zaznamenává a signalizuje znečištění v systému a poskytuje účinnou detekci neoprávněného zásahu vůči teplotním čidlům. Nesmazatelný deník provozu, který je součástí standardní funkcionality, tyto možnosti dokonale doplňuje. Měsíční hodnoty rovněž zvyšují věrohodnost a sledovatelnost naměřených hodnot. Kdykoli je možné instalovat další komunikační moduly

10

11 Funkce deníku provozu (logbook) pro lepší diagnostiku Na základě deníku provozu lze zaznamenat a pomocí softwaru PappaWin odečíst až 25 různých událostí. Tím je umožněna diagnóza zřídka se vyskytujících chyb. Události, provozní stavy a změny v měřiči tepla jsou dlouhodobě zaznamenávány, a tak je umožněna jednoduchá diagnostika. Datalogger záznamník: monitorování a analýza Na přání dodávaný Datalogger průběžně ukládá naměřené hodnoty. Tyto hodnoty jsou ukládány paralelně pro čtyři časové intervaly (po hodinách, dnech, měsících a letech). Každý z těchto archivů obsahuje až osm kanálů. Naměřené hodnoty lze pomocí softwaru individuálně přiřadit jednotlivým kanálům a později odděleně odečíst. To umožňuje nepřerušené monitorování systému a detailní technickou analýzu provozních stavů systému a provozního režimu měřiče tepla. Servisní funkce: praktický pomocník v terénu Parametry lze nastavovat jak prostřednictvím servisního softwaru PappaWin, tak bez externích nástrojů přímo na počítadle. Speciální servisní nabídka vám umožní nastavit důležité proměnné jako je adresa sběrnice M-bus, čas, číslo zákazníka a mnoho dalších. Modulární napájení Počítadlo může být vybaveno baterií s dlouhou životností až šestnáct let nebo napájecím síťovým modulem 230 V. Napájecí modul je možné vyměnit bez porušení plomby. ULTRAHEAT UH 50 technické údaje Závitové připojení ULTRAHEAT UH Obj. kód Jmenovitý průtok qp 0,6 0,6 1,5 1,5 0,6 0,6 1,5 1,5 2,5 2,5 2,5 2,5 3,5 3,5 6,0 10 m 3 /h Maximální průtok qs 1,2 1,2 3,0 3,0 1,2 1,2 3,0 3,0 5,0 5,0 5,0 5,0 7,0 7, m 3 /h Minimální průtok qi 0,006 0,006 0,015 0,015 0,006 0,006 0,015 0,015 0,025 0,025 0,025 0,025 0,035 0,035 0,06 0,1 m 3 /h Prahová citlivost 2,4 2,4 6,0 6,0 2,4 2,4 6,0 6,0 10,0 10,0 10,0 10,0 14,0 14, l/h Stavební délka mm Závitové připojení G 3 /4B G 3 /4B G 3 /4B G 3 /4B G1B G1B G1B G1B G1B G1B G1B G1B G1 1 /4B G1 1 /4B G1 1 /4B G2B Jmenovitý tlak PN16 PN25 PN16 PN25 PN16 PN25 PN16 PN25 PN16 PN25 PN16 PN25 PN16 PN25 PN16 PN16 bar Tlaková ztráta Δp při qp mbar Přírubové připojení ULTRAHEAT UH Obj. kód Jmenovitý průtok qp 0,6 1,5 2,5 3,5 6, m 3 /h Maximální průtok qs 1,2 3,0 5,0 7, m 3 /h Minimální průtok qi 0,006 0,015 0,025 0,035 0,06 0,1 0,15 0,25 0,4 0,6 0,6 m 3 /h Prahová citlivost 2,4 6,0 10,0 14, l/h Stavební délka mm Přírubové připojení DN20 DN20 DN20 DN25 DN25 DN40 DN50 DN65 DN80 DN100 DN100 Jmenovitý tlak PN25 PN25 PN25 PN25 PN25 PN25 PN25 PN25 PN25 PN16 PN25 bar Tlaková ztráta Δp při qp mbar

12 Kvalita pro Evropu i celý svět Pro zajištění vysokého kvalitativního standardu každé jednotky jsou všechny měřiče před opuštěním výrobního závodu individuálně testovány. Naše systémy řízení jakosti a ochrany životního prostředí jsou také certifikovány podle ISO 9001 a ISO Systém řízení jakosti je navíc uznán Spolkovým fyzikálně-technickým ústavem podle směrnice EU o měřicích přístrojích. Svět je naším domovem ULTRAHEAT UH 50 odpovídá Evropské směrnici pro měřicí přístroje (MID, směrnice 2004/22/EC, MI-004). Získali jsme certifikáty a schválení také pro většinu ostatních oblastí světa na nejdůležitějších trzích mimo Evropu a jsme oprávněni sami provádět prvotní ověření. To znamená: naše měřiče mohou být dodávány přímo ze závodu na trhy většiny zemí na celém světě, aniž by bylo potřeba provádět další ověření. Výrobce: Landis+Gyr GmbH Humboldtstrasse Nürnberg Německo Dodavatel v ČR: Dodavatel v SR: Landis+Gyr s.r.o. Landis+Gyr s.r.o., organizačná zložka Plzeňská 5a, č.p Mlynské Nivy PRAHA Bratislava Česká republika Slovenská republika Tel: Tel: Fax: Fax: Kontakt: Ing. Petr Ptáček petr.ptacek@landisgyr.com Ing. Jiří Suchý jiri.suchy@landisgyr.com Kontakt: Ing. Pavol Babarík pavol.babarik@landisgyr.com Změny bez předchozího upozornění vyhrazeny Objednací č. UH Vytištěno v České republice
